쉐브론 씰

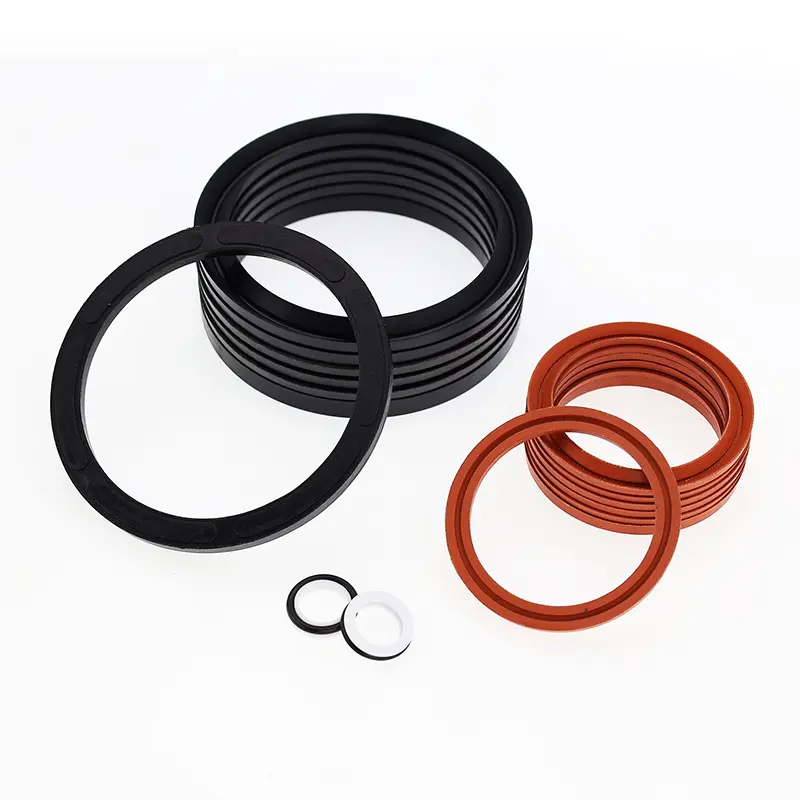

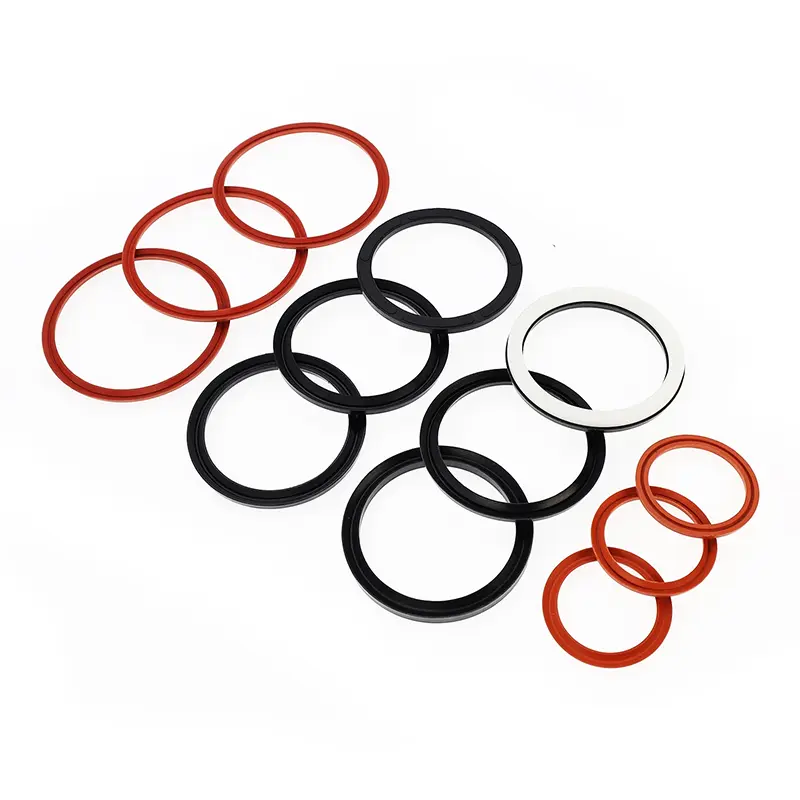

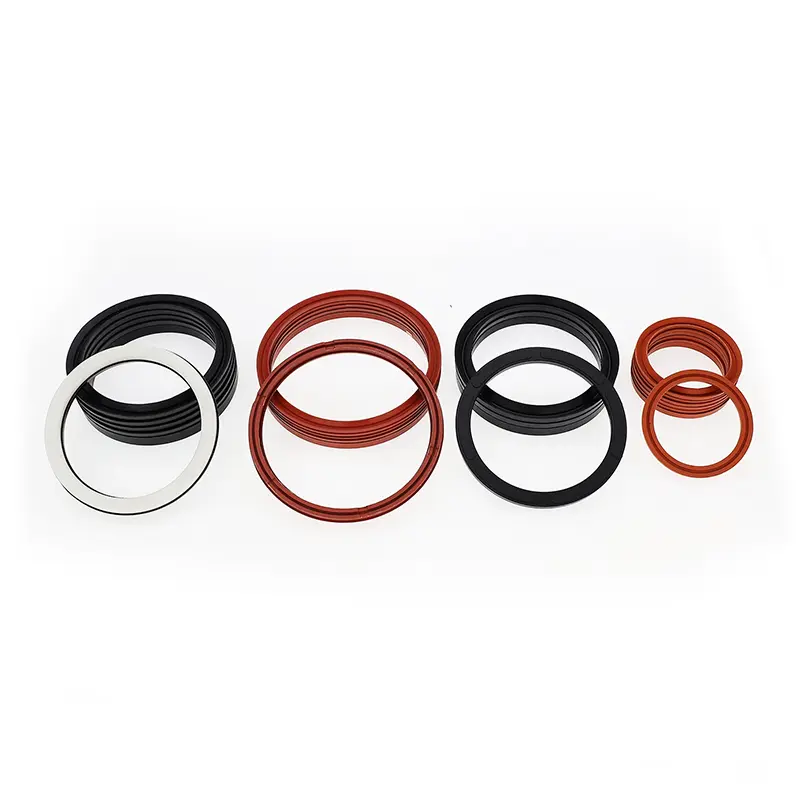

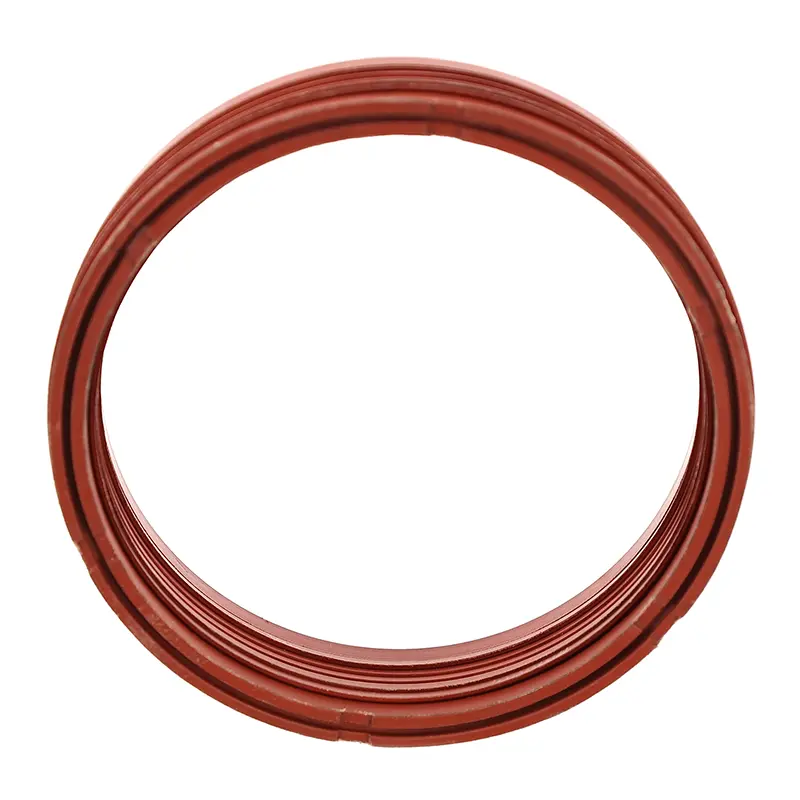

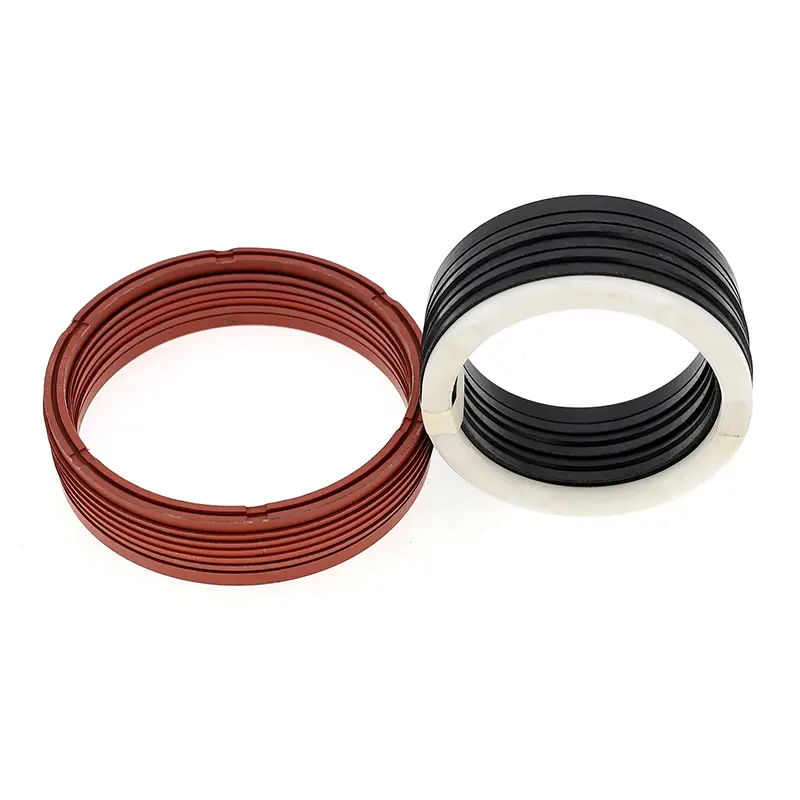

피스톤 로드용 V자형 조합 씰은 한 세트(최소 3개)의 V자형 씰링 링, 압축 링 및 지지 링으로 구성됩니다. 왕복 유압 응용 분야의 단방향 압력 밀봉에 적합합니다. 설치 시 밀봉재와 호환되는 그리스를 도포해야 합니다. 모놀리식(폐쇄형) 홈에는 설치할 수 없습니다.

특징:

1. 다양한 재질을 사용할 수 있어 다양한 용도에 맞게 최적의 조정이 가능합니다.

2. 가혹한 작동 조건에서 사용하기에 적합하며 거의 모든 매체와 까다로운 조건에 적응합니다.

3. 오일 프리 윤활 씰에 적합한 긴 서비스 수명(적절한 재료 선택).

4. 개스킷을 조정하여 밀봉 성능과 마찰을 조정할 수 있으며 V 자형 밀봉 링을 추가하거나 제거하여 축 치수를 조정할 수 있습니다.

5. 씰링 표면 품질이 좋지 않은 경우에도 효과적입니다.

적용 가능한 작동 조건(극단적인 값이 동시에 나타나서는 안 됨)

재료

1. 압력 링 재질: PTFE, 니트릴-부타디엔 고무(NBR) 직물, 불소 고무-부타디엔 고무 직물, 나일론, 폴리옥시메틸렌

2. V-링 재질: PTFE, 니트릴-부타디엔 고무(NBR) 직물, 불소 고무, 불소-부타디엔 고무 직물, 폴리우레탄

3. 지지 링 재질: 니트릴-부타디엔 고무 직물, 불소 고무-부타디엔 고무 직물, 나일론, 폴리옥시메틸렌, PTFE

주문 예

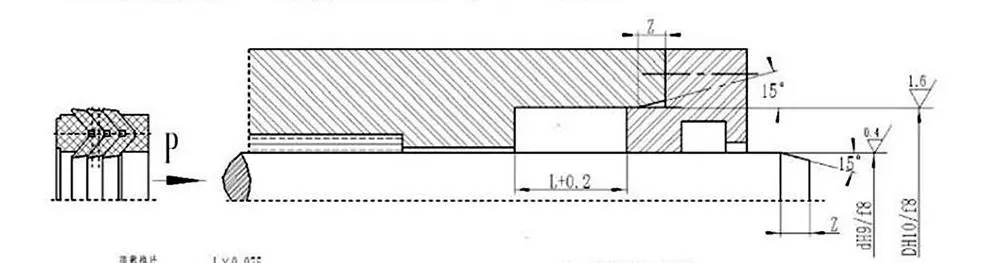

설치 모따기 규정

V자형 씰은 개스킷을 조정하여 축 방향 치수를 조정하여 최적의 씰링과 마찰을 달성할 수 있습니다. 축방향 치수를 조정하여 장기간 작동 후 초기 마모를 연장할 수 있습니다. 조정 가능한 씰 캐비티 축 치수에 권장되는 설계는 1.025L이며 조정 범위는 7.5%L입니다.
