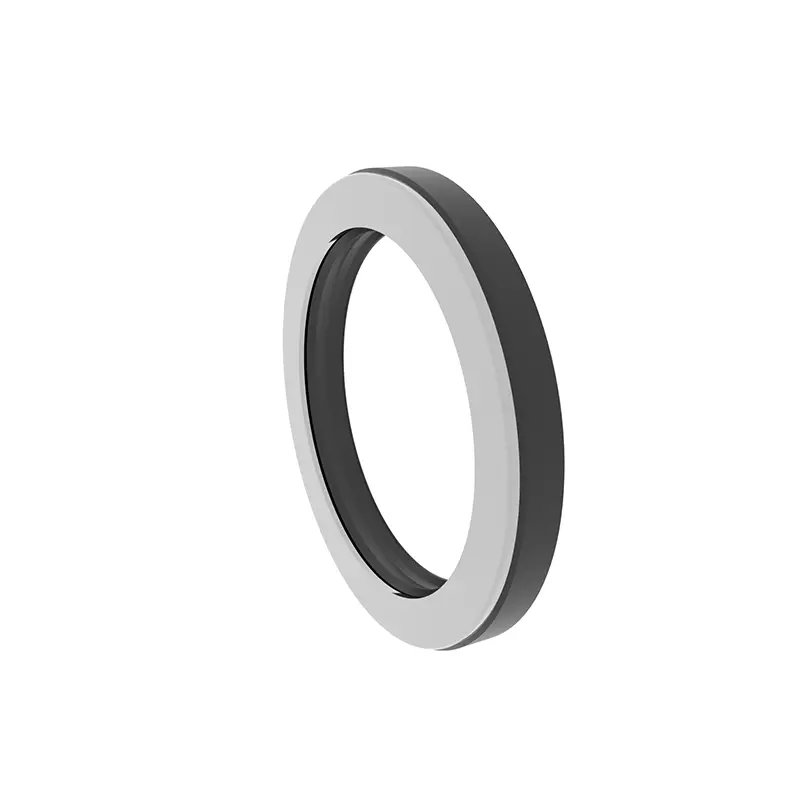

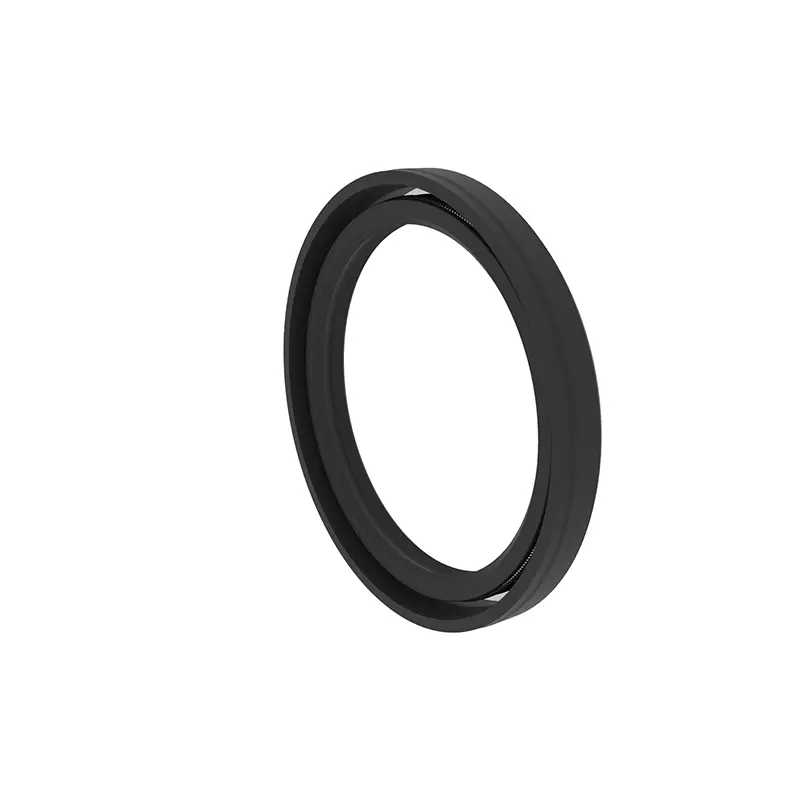

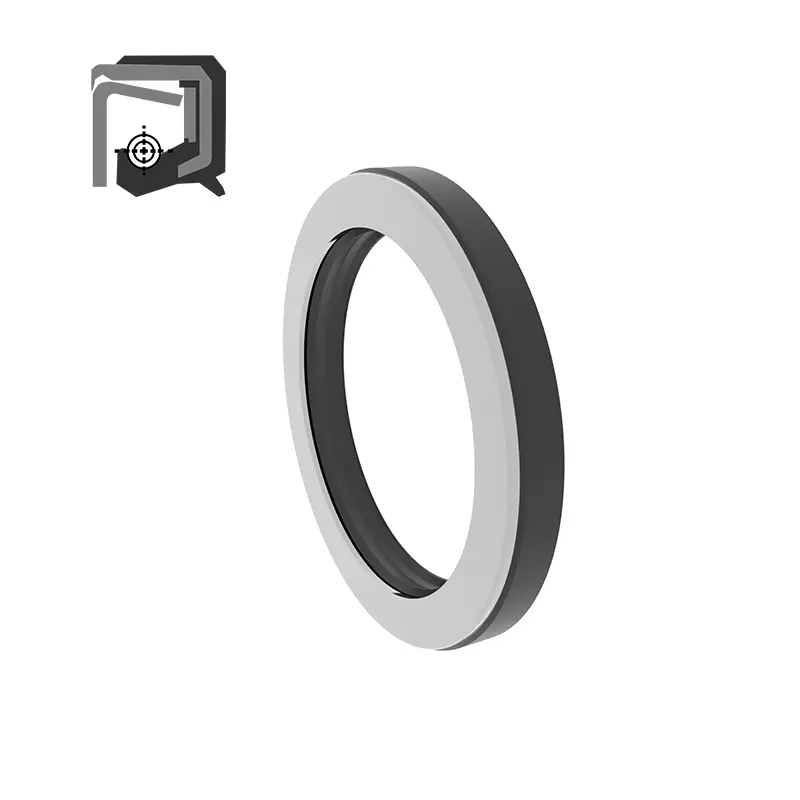

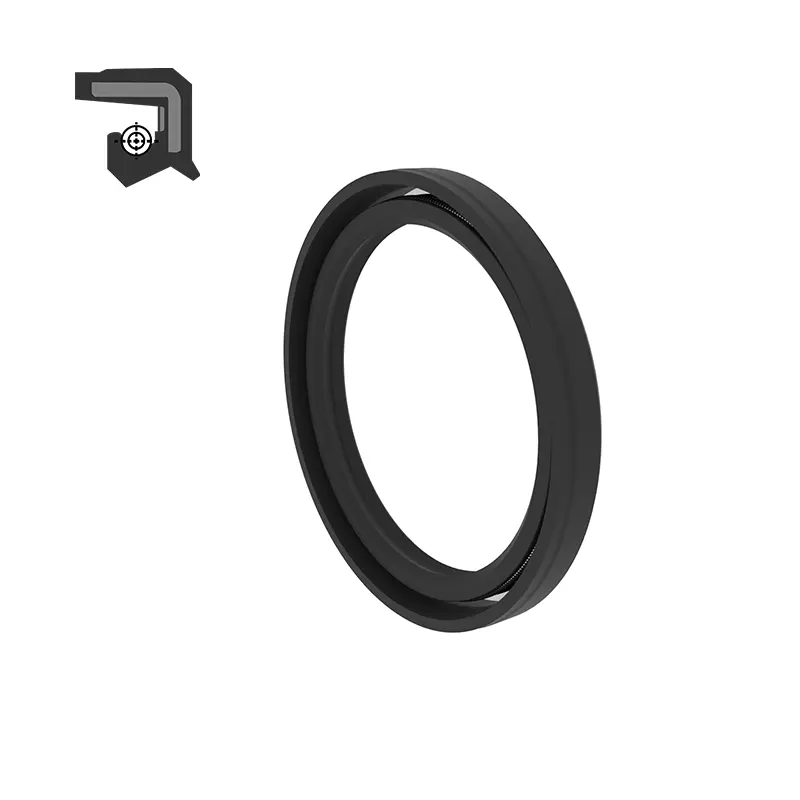

압력 저항성 골격 오일 씰

전문 씰 제조업체 및 공급 업체 인 Ruichen Seals는 고성능 압력 저항성 골격 오일 씰을 제공합니다. 골격 오일 씰은 씰 바디, 강화 골격 및 자조 코일 스프링으로 구성됩니다. 그들은 회전 샤프트 씰을 위해 설계되었으며 윤활유 누출을 방지하기 위해 출력 부품에서 윤활 부품을 효과적으로 분리합니다.

문의 보내기

제품 설명

압력 저항성 골격 오일 씰의 기능은 일반적으로 윤활유의 누출을 방지하기 위해 전송 부품의 출력 부품으로부터의 윤활이 필요한 부품을 분리하는 것이다.

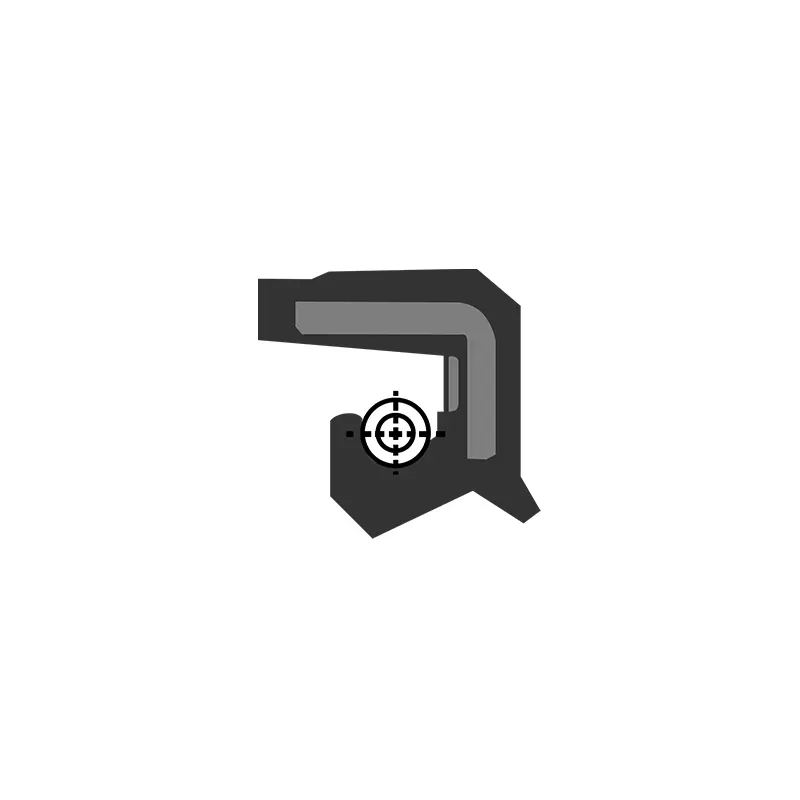

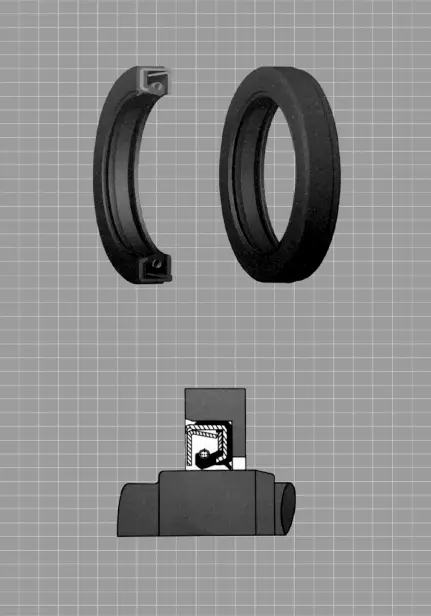

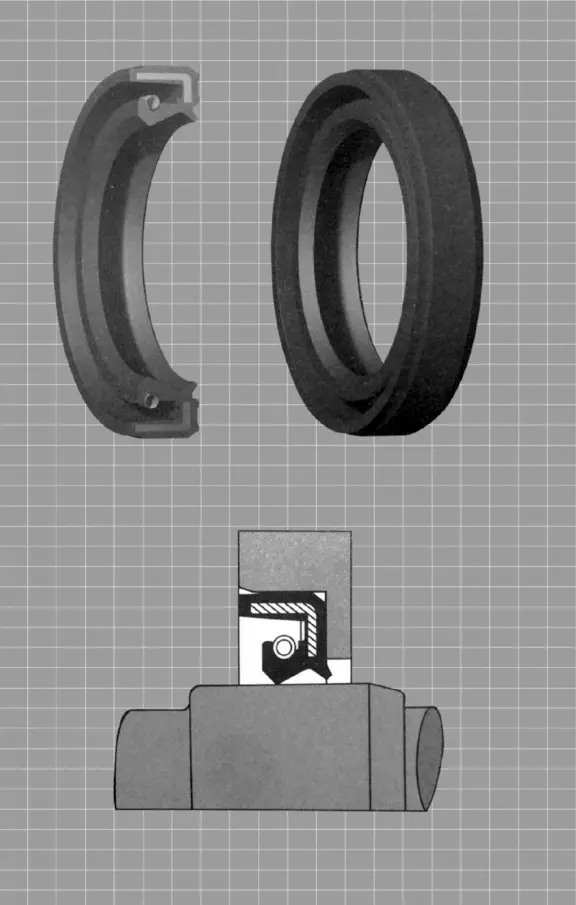

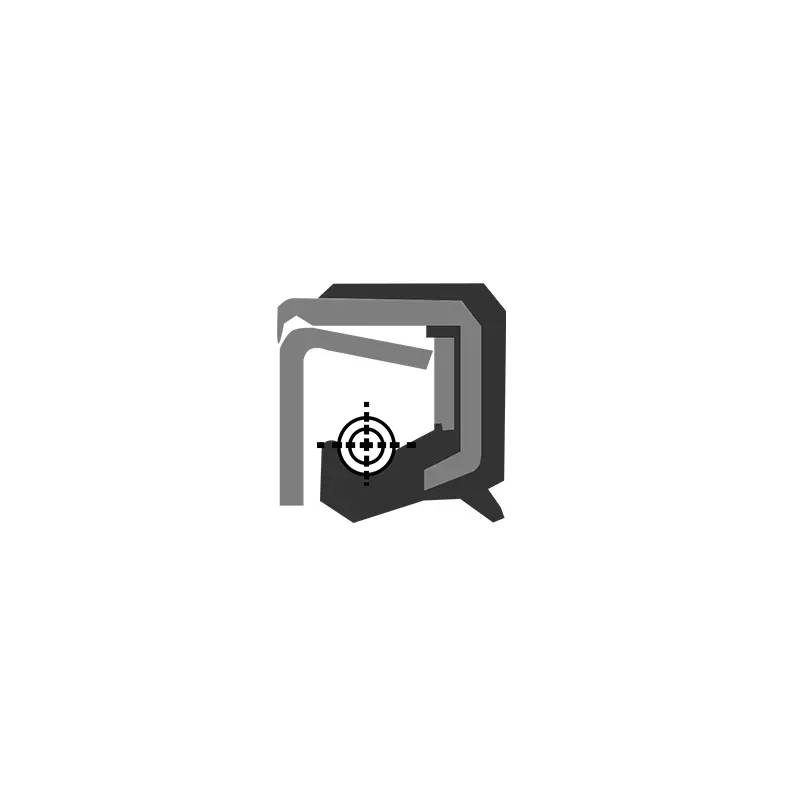

압력 저항성 골격 오일 씰의 구조는 밀봉 본체, 강화 골격 및 자기 조롱 코일 스프링의 세 부분으로 구성됩니다. 밀봉 몸체는 다른 부품에 따라 바닥, 허리, 절단 가장자리 및 밀봉 립으로 나뉩니다. 일반적으로 자유 상태에서 골격 오일 씰의 내 직경은 샤프트 직경보다 작으며 특정 "간섭량"을 갖습니다. 따라서, 오일 씰이 오일 씰 시트와 샤프트에 삽입 된 후, 오일 씰 절단 가장자리의 탄성력과 자체 조건 코일 스프링의 수축력은 샤프트에 방사형 클램핑 력을 생성하여 최상의 밀봉 효과를 얻습니다. 전체 압력 저항성 골격 설계는 작은 입술 변형을 가지며 압력 상황에서 회전 샤프트를 밀봉하는 데 사용됩니다.

제품 기능 및 응용 프로그램 :

제품 장점 :

트리플 구조 설계 : 씰 바디, 강화 된 골격 및 자조적 코일 스프링이 함께 작동하여 우수한 밀봉 효과를 제공합니다.

방사형 클램핑 력 : 가장자리 탄성 힘과 스프링 수축력은 최상의 밀봉 성능을 보장하기 위해 샤프트에서 방사형 클램핑 력을 생성합니다.

압력 저항 설계 : 전체 압력 저항성 골격은 입술 변형을 작게 만들어 고압 회전 샤프트 밀봉 행사에 적합합니다.

광범위한 적용 가능성 : 압력 저항성 골격 오일 씰은 다양한 회전 샤프트 씰에 적합하여 윤활유 누출을 효과적으로 방지합니다.

응용 프로그램 시나리오 :

회전 샤프트 씰 : 압력 저항성 골격 오일 씰은 윤활유 누출을 방지하기 위해 압력 상황의 회전 샤프트에 사용됩니다.

산업 장비 : 기계식 변속기 시스템 및 유압 시스템과 같은 윤활이 필요한 부품을 밀봉하는 데 적합합니다.

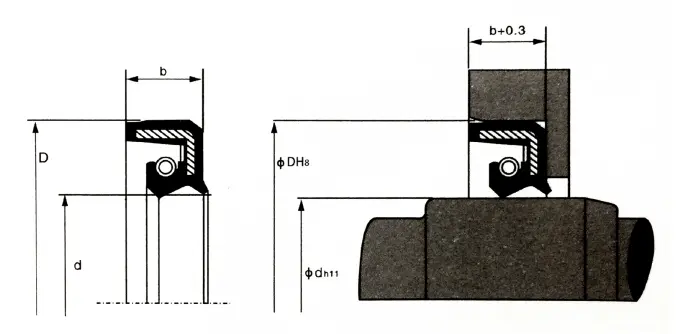

RCTCV 더블 립 고압 골격 오일 씰

재료 : NBR 니트릴 고무

중간 :베이스 유압 오일

작업 온도 ℃ : -25 ~ +100

속도 : -

작업 압력 : 0.3mpa

재료 경도 : -

모델	d	D	b	주문 모델	모델	d	D	b	주문 모델
RCTCV	7	20	7	RCTCV-7	RCTCV	26	42	8	RCTCV-26
RCTCV	8	18	7	RCTCV-8	RCTCV	27	47	11	RCTCV-27
RCTCV	8	22	7	RCTCV-8A	RCTCV	28	48	11	RCTCV-28
RCTCV	10	25	7	RCTCV-10	RCTCV	30	42	7	RCTCV-30
RCTCV	12	25	7	RCTCV-12	RCTCV	30	50	11	RCTCV-30A
RCTCV	13	28	7	RCTCV-13	RCTCV	32	52	11	RCTCV-32
RCTCV	14	28	7	RCTCV-14	RCTCV	34	54	11	RCTCV-34
RCTCV	15	30	7	RCTCV-15	RCTCV	35	55	11	RCTCV-35
RCTCV	16	30	7	RCTCV-16	RCTCV	38	58	11	RCTCV-38
RCTCV	17	35	8	RCTCV-17	RCTCV	40	62	11	RCTCV-40
RCTCV	18	35	8	RCTCV-18	RCTCV	42	65	12	RCTCV-42
RCTCV	19	35	8	RCTCV-19	RCTCV	45	68	12	RCTCV-45
RCTCV	20	32	8	RCTCV-20	RCTCV	48	70	12	RCTCV-48
RCTCV	20	40	11	RCTCV-20A	RCTCV	50	72	12	RCTCV-50
RCTCV	22	35	8	RCTCV-22	RCTCV	52	75	12	RCTCV-52
RCTCV	22	42	11	RCTCV-22A	RCTCV	55	78	12	RCTCV-55
RCTCV	23	42	11	RCTCV-23	RCTCV	58	80	12	RCTCV-58
RCTCV	24	40	8	RCTCV-24	RCTCV	60	82	12	RCTCV-60
RCTCV	25	40	8	RCTCV-25	RCTCV	62	85	12	RCTCV-62
RCTCV	25	45	11	RCTCV-25A

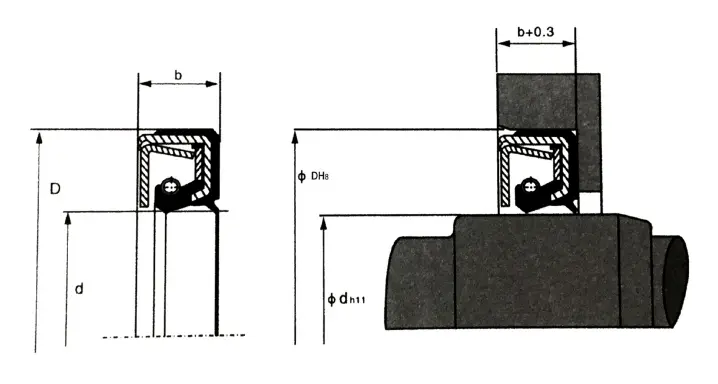

개요 : 압력 노출 상황에서 회전 샤프트를 밀봉하는 데 사용되는 전반적인 압력 방지 골격 설계, 작은 입술 변형.

재료 : NBR 니트릴 고무

중간 : 석유 기반 유압 오일

작업 온도 ℃ : -25 ~ +100

속도 : -

작업 압력 : 1MPA

재료 경도 : -

모델	d	D	b	주문 모델	모델	d	D	b	주문 모델
RCTCV	25	45	11	RCTCV-25	RCTCV	75	100	13	RCTCV-75
RCTCV	28	48	11	RCTCV-28	RCTCV	80	105	13	RCTCV-80
RCTCV	30	50	11	RCTCV-30	RCTCV	85	110	13	RCTCV-85
RCTCV	32	52	11	RCTCV-32	RCTCV	90	115	13	RCTCV-90
RCTCV	34	54	11	RCTCV-34	RCTCV	95	120	13	RCTCV-95
RCTCV	35	55	11	RCTCV-35	RCTCV	100	125	13	RCTCV-100
RCTCV	38	58	11	RCTCV-38	RCTCV	105	135	14	RCTCV-105
RCTCV	40	62	11	RCTCV-40	RCTCV	110	140	14	RCTCV-110
RCTCV	42	65	12	RCTCV-42	RCTCV	115	145	14	RCTCV-115
RCTCV	45	68	12	RCTCV-45	RCTCV	120	150	14	RCTCV-120
RCTCV	48	70	12	RCTCV-48	RCTCV	125	155	14	RCTCV-125
RCTCV	50	72	12	RCTCV-50	RCTCV	130	160	14	RCTCV-1330
RCTCV	55	78	12	RCTCV-55	RCTCV	140	170	14	RCTCV-140
RCTCV	60	82	12	RCTCV-60	RCTCV	150	180	14	RCTCV-150
RCTCV	62	85	12	RCTCV-62	RCTCV	170	200	16	RCTCV-170
RCTCV	65	90	13	RCTCV-65	RCTCV	190	225	16	RCTCV-190
RCTCV	70	95	13	RCTCV-70
