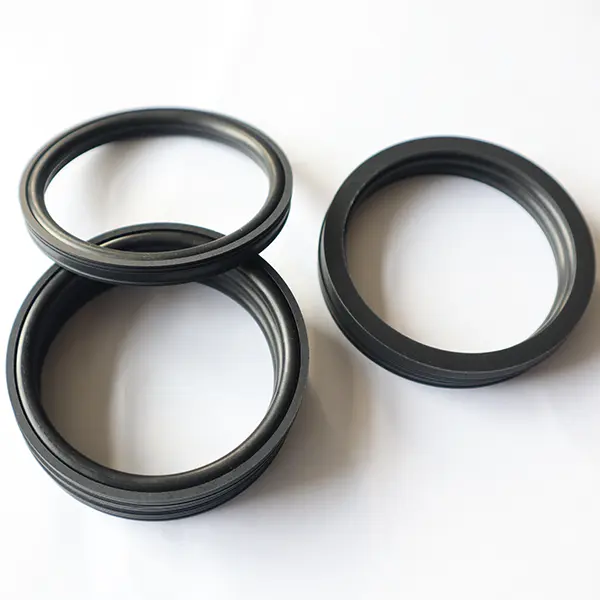

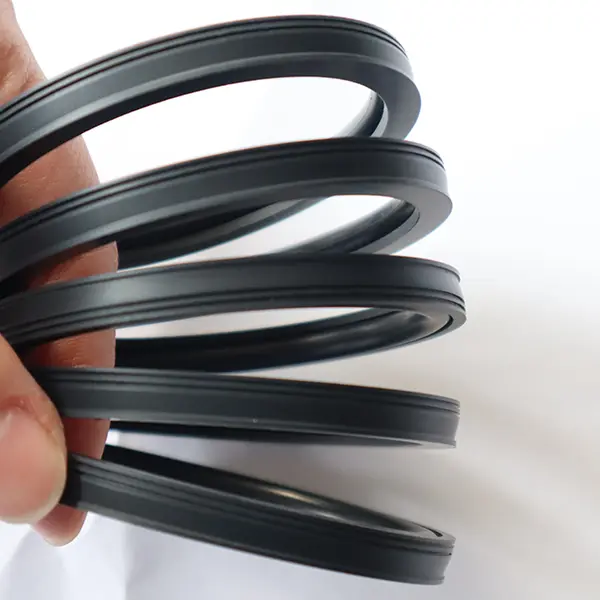

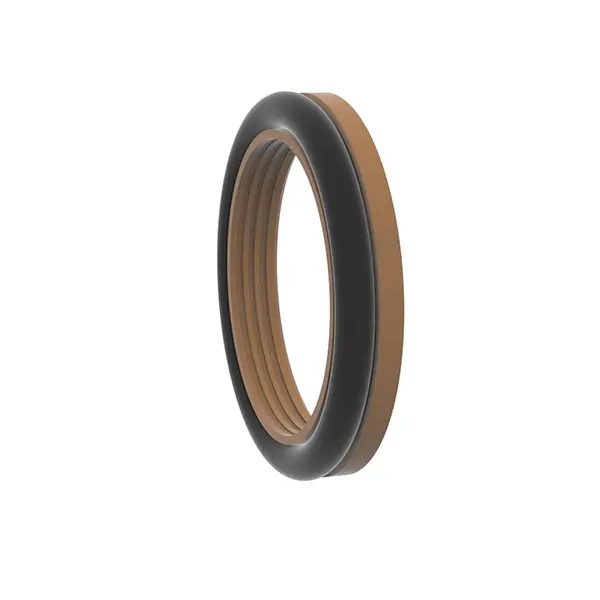

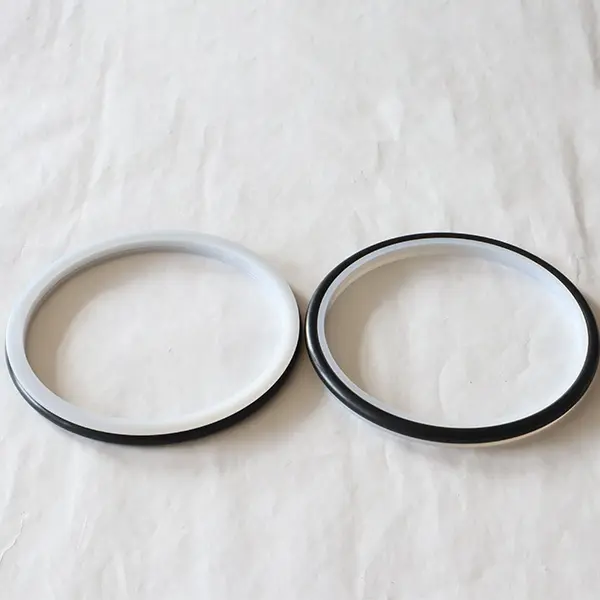

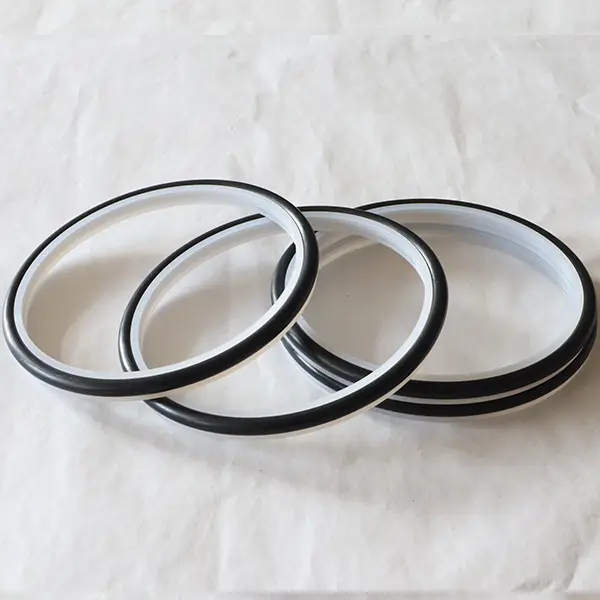

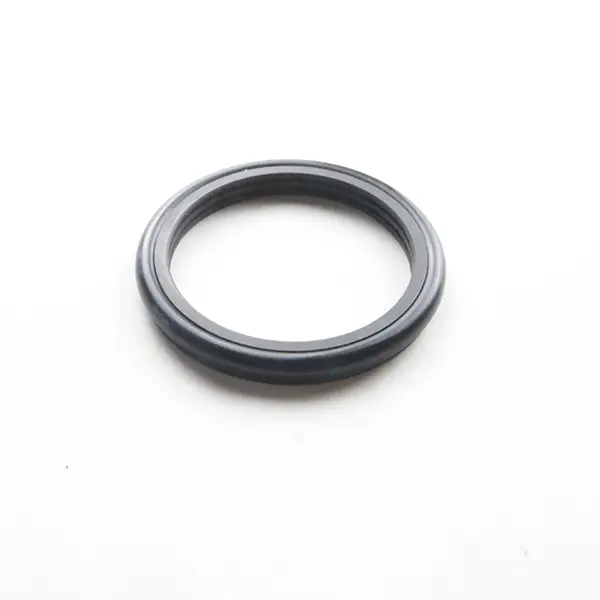

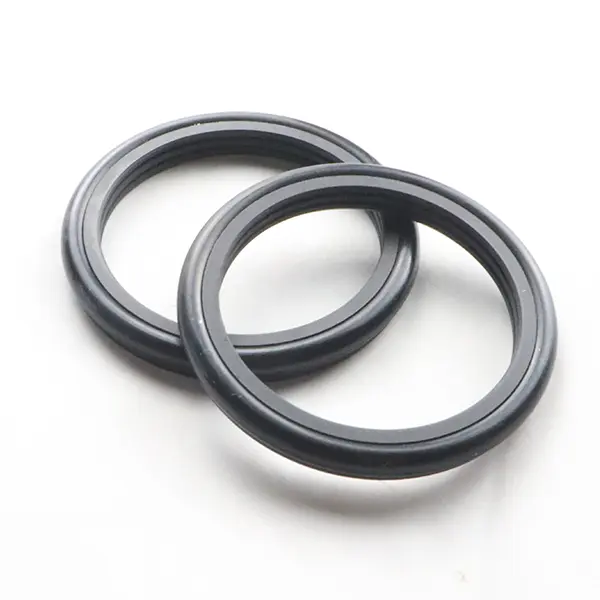

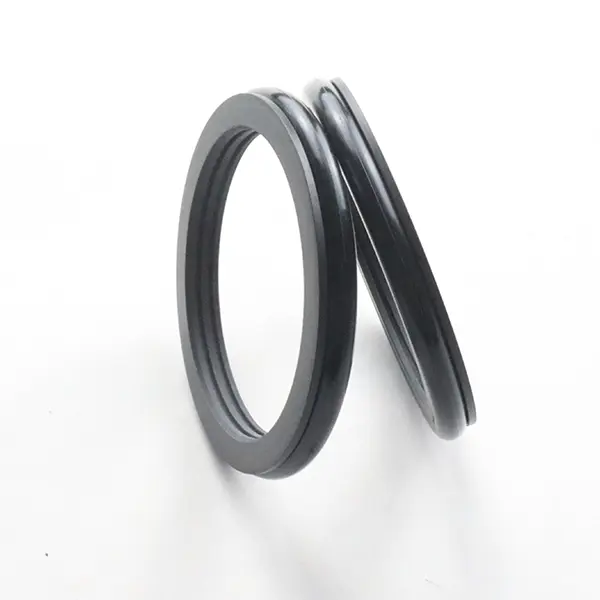

시멘트 슬러리 용 Ruichen Seal의 로타리 씰은 고성능 엔지니어링 플라스틱 이빨 씰 링과 O 자형 고무 고리로 만들어졌습니다. 플런저 펌프, 진흙 펌프, 스크류 드릴, 드릴링 리그, 석유 탐사 장비 및 콘크리트 믹싱 플랜트와 같은 가혹한 작업 조건에 적합합니다. 그것들은 RC2061과 RC2062의 두 가지 모델로 나뉩니다.
RC2061 및 RC2062는 유압 왕복 및 회전 운동의 일원 밀봉에 적합합니다. 그들은 긴 수명, 마찰이 적고 밀봉, 작은 구조 공간, 쉽게 설치, 사용 및 유지 보수의 특성을 가지고 있습니다. 특수 밀봉 립 및 두께 최적화 설계는 시멘트 슬러리와 같은 악성 매체에서도 우수한 밀봉 효과를 갖습니다. 슬러리 매체를 밀봉하는 데 사용될 때는 두 (또는 그 이상) 씰 사이의 그리스 윤활을 권장합니다.
제품 기능 및 응용 프로그램 :
제품 기능 :
Long Life : 고 기능 공학 플라스틱과 고무의 조합, 강한 내구성.
마찰이 적은 : 최적화 된 설계는 달리기 저항을 줄이고 효율성을 향상시킵니다.
우수한 밀봉 : 시멘트 슬러리와 같은 악성 매체에 적합한 특수 밀봉 립 디자인.
소형 구조 : 작은 공간 디자인, 쉬운 설치 및 유지 보수.
가혹한 근무 조건에 적용 가능 : 진흙 및 시멘트 슬러리와 같은 미디어를 위해 설계, 안정적인 성능을 제공합니다.
응용 프로그램 시나리오 :
플런저 펌프, 머드 펌프, 스크류 드릴, 드릴링 리그 등과 같은 오일 탐사 장비.
콘크리트 믹싱 스테이션과 같은 건축 기계 및 장비.
내마모성과 악성 매체에 대한 내성 저항이 필요한 다른 유압 왕복 및 회전 씰.
기술적 장점 :
극한의 작업 조건에 적응하기위한 특수 립 및 두께 최적화 설계.
쉬운 설치, 유지 보수 비용이 낮고 서비스 수명이 길다.
마모가 높고 오염이 높은 가혹한 환경에 적용됩니다.
사용 제안 :
진흙 미디어에 사용될 때는 두 개 (또는 그 이상) 씰 사이에 그리스와 윤활을하여 씰의 수명을 연장하는 것이 좋습니다.

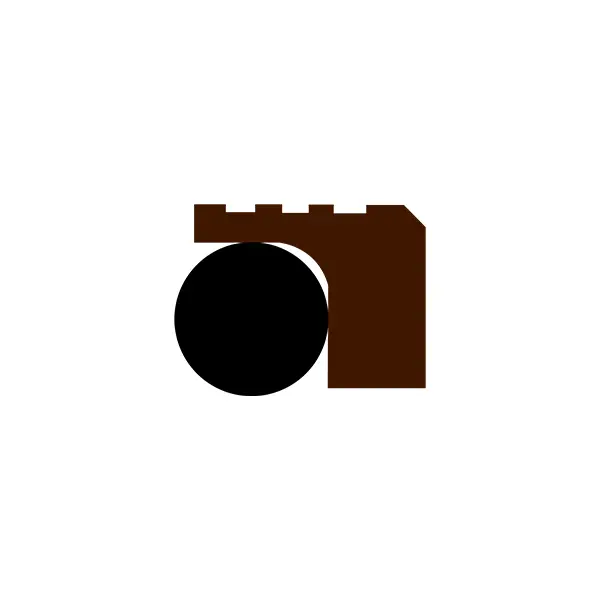

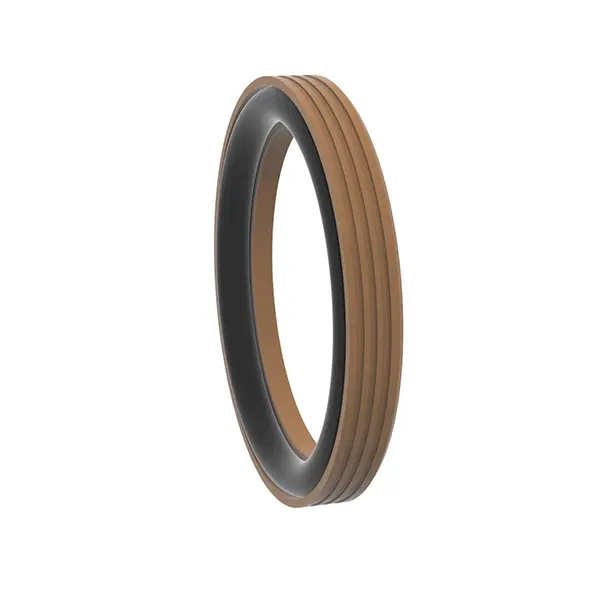

RC2061
적용 가능한 작업 조건 (제한 값이 동시에 나타나지 않아야 함)
| 압력 (MPA) | 온도 (℃) | 속도 (M/S) | 중간 | |
| 왕복 운동 | 회전 운동 | |||
| ≤100 | -35 ~+100 (일치 O- 링 NBR) | ≤6 | ≤2 | 유압유, 에멀젼, 물, 진흙, 원유 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||
재료 선택
1. 일치하는 O- 링 재료를 선택할 수 있습니다 : R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등
2. 밀봉 링 재료 : 표준 재료 PTFE4, 기타 옵션 재료 PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 등
주문 예
주문 모델 RC2061-80*91.7*7.6-PTFE4-R01 모델 샤프트 직경*그루브 직경*그루브 너비 재료 코드
사양 (매개 변수 범위 내의 모든 크기를 사용할 수 있습니다)

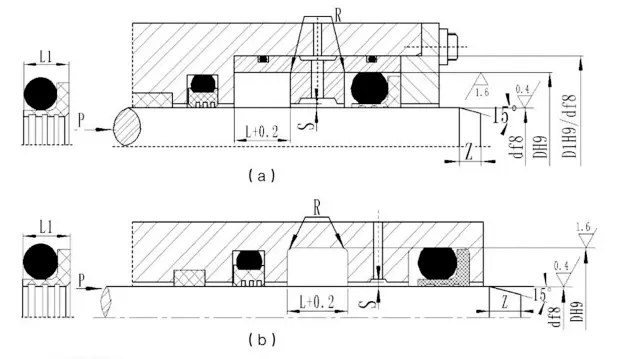

| 샤프트 직경 범위 기준 D F8 RC2061 | 샤프트 직경 범위 무거운 유형 D F8 RC2061-Z | 그루브 직경 D H9 | 그루브 너비 엘+0.2 | 씰 너비 L1 | 둥근 모서리 r맥스 | 방사형 클리어런스 S맥스 | 모따기 Z최소 | O- 링 와이어 직경 | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 5 ~ 15.9 | - | D+6.3 | 4.0 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 16 ~ 38.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670. | 39 ~ 107.9 | D+15.5 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 671 ~ 1600 | 108 ~ 670.9 | D+19.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
참고 : 1. 샤프트 직경 ≤30mm의 경우 열린 그루브가 권장됩니다.
2. 로터리 씰의 경우 로터리 샤프트의 표면 경도는 HRC ≥58 인 것이 좋습니다.
3. 30mpa보다 큰 압력의 경우 압출 간격에 H8/F8이 권장됩니다.

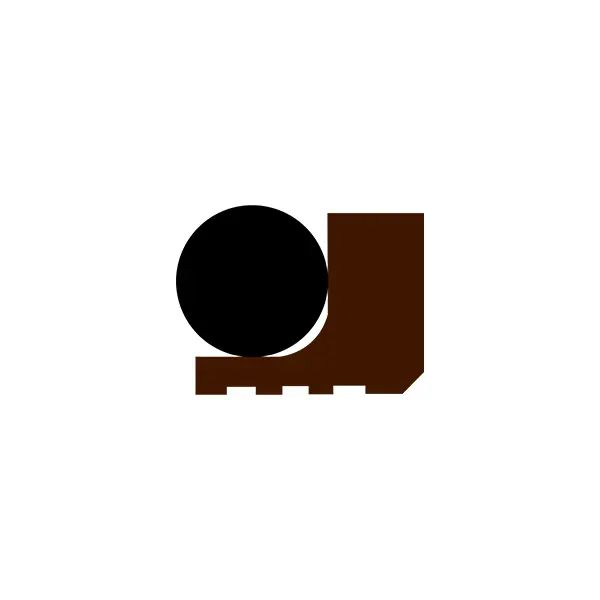

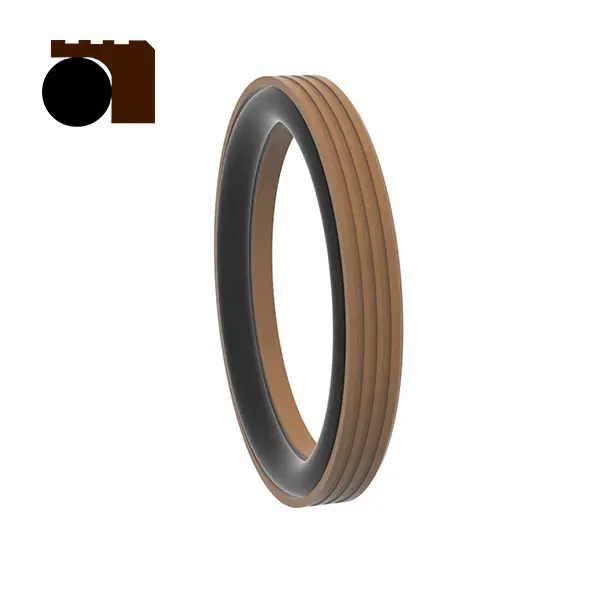

RC2062 적용 가능한 작업 조건 (제한 값이 동시에 나타나지 않아야 함)
| 압력 (MPA) | 온도 (℃) | 속도 (M/S) | 중간 | |
| 왕복 운동 | 회전 운동 | |||
| ≤100 | -35 ~+100 (일치 O- 링 NBR) | ≤6 | ≤2 | 유압유, 에멀젼, 물, 진흙, 원유 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||
재료 선택
1. 일치하는 O- 링 재료를 선택할 수 있습니다 : R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등
2. 밀봉 링 재료 : 표준 재료 PTFE4, 기타 옵션 재료 PTFE2/PTFE3/PTFE5/UPE/PK1/PK2 등
주문 예
주문 모델 RC2062-80*68.3*7.6-PTFE4-R01 모델 실린더 직경*그루브 직경*그루브 너비 재료 코드
사양 (매개 변수 범위 내의 모든 크기를 사용할 수 있습니다)
| 조리개 범위 표준 유형 D H9 RC2062 | 조리개 범위 무거운 유형 D H9 RC2062-Z | 그루브 직경 D H9 | 그루브 너비 엘+0.2 | 씰 너비 L1 | 둥근 모서리 r맥스 | 방사형 클리어런스 s맥스 | 모따기 지최소 | O- 링 와이어 직경 | ||
| <10mpa | <20mpa | <40mpa | ||||||||
| 8 ~ 12.9 | - | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24.9 | 10 ~ 12.9 | D-6.3 | 4 | 3.65 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51.9 | 13 ~ 24.9 | D-8.2 | 5.2 | 4.55 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127.9 | 25 ~ 51.9 | D-11.7 | 7.6 | 6.80 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500.9 | 52 ~ 127.9 | D-15 | 9.6 | 8.50 | 0.6 | 0.6 | 0.35 | 0.25 | 8 | 7.00 |
| 501 ~ 1500 | 128 ~ 500.9 | D-199.4 | 12.1 | 11.1 | 0.7 | 0.7 | 0.5 | 0.3 | 10 | 8.60 |
참고 : 1. 실린더 직경 ≤ 30mm의 경우 열린 그루브를 사용하는 것이 좋습니다.
2. 30mpa보다 큰 압력의 경우 압출 갭에 H8/F8을 사용하는 것이 좋습니다.
