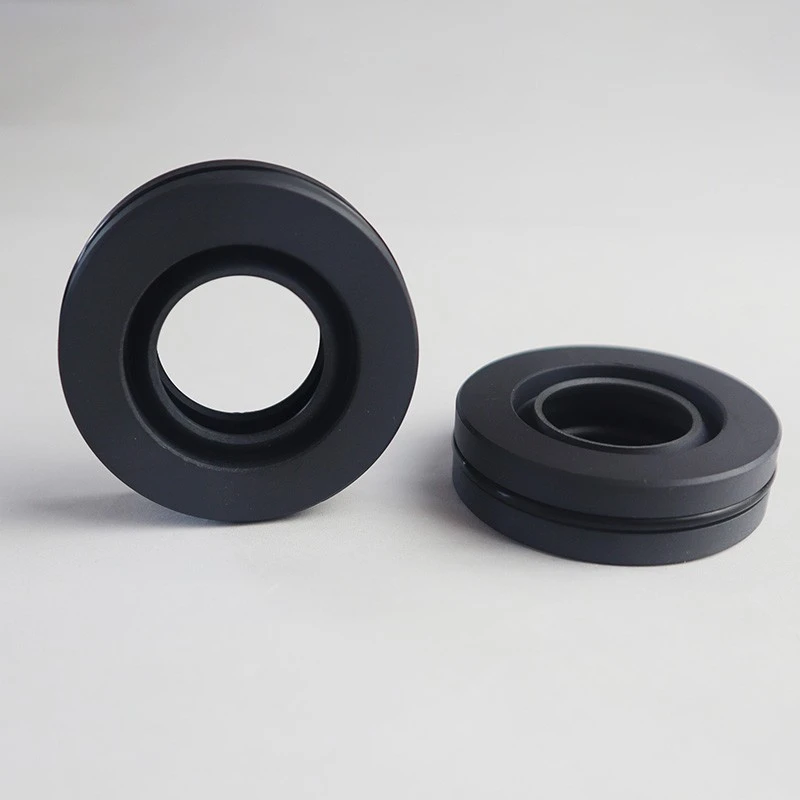

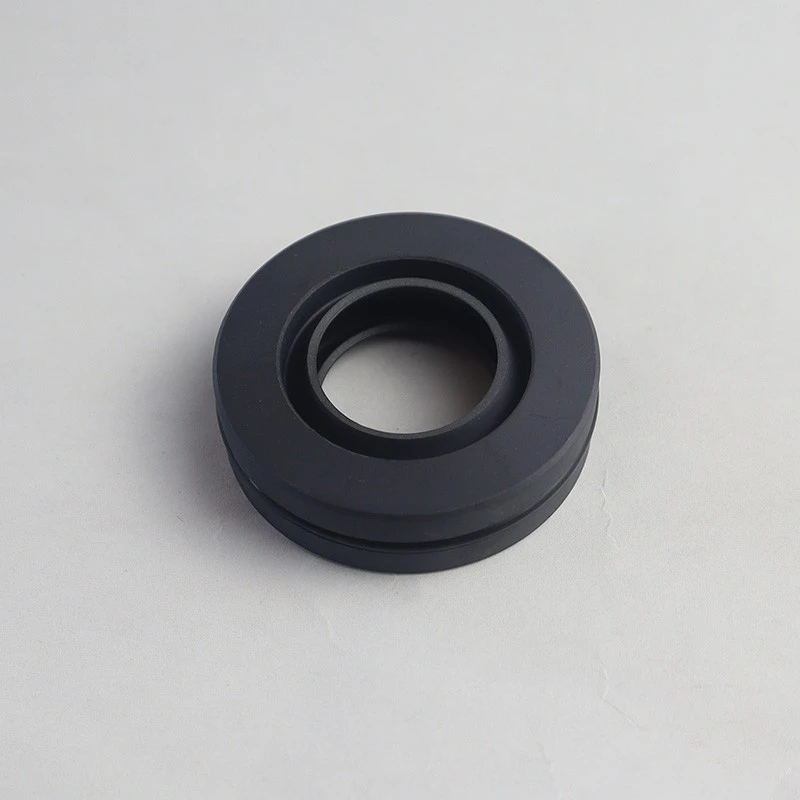

고압 로터리 씰 시리즈는 RC2051, RC2052, RC2053, RC2054, RCX17, RCX18, RDI, RDA, RCS 및 RC2057을 포함한 다양한 고성능 제품을 다룹니다.

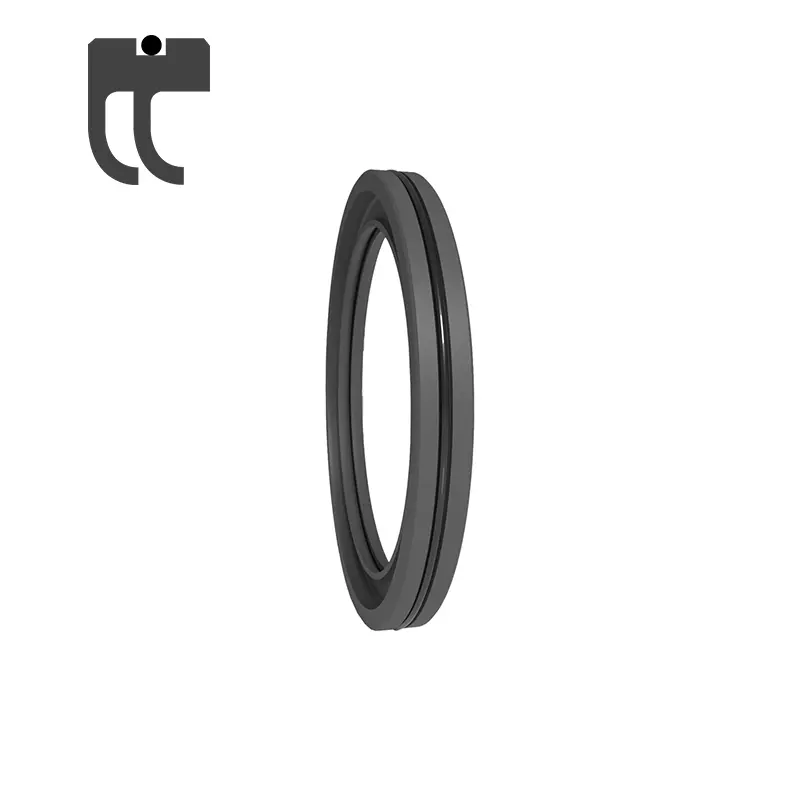

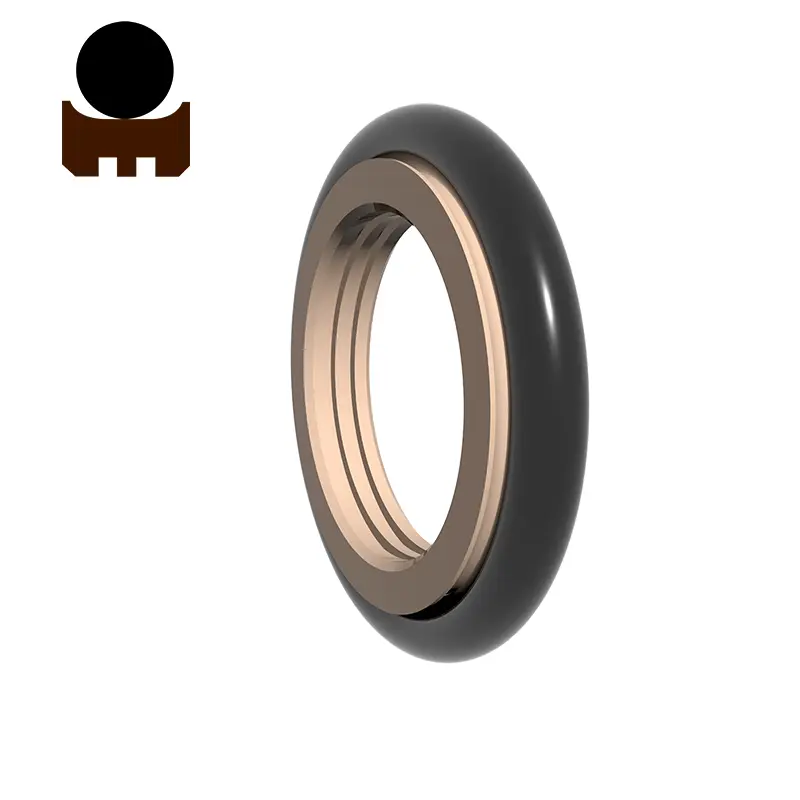

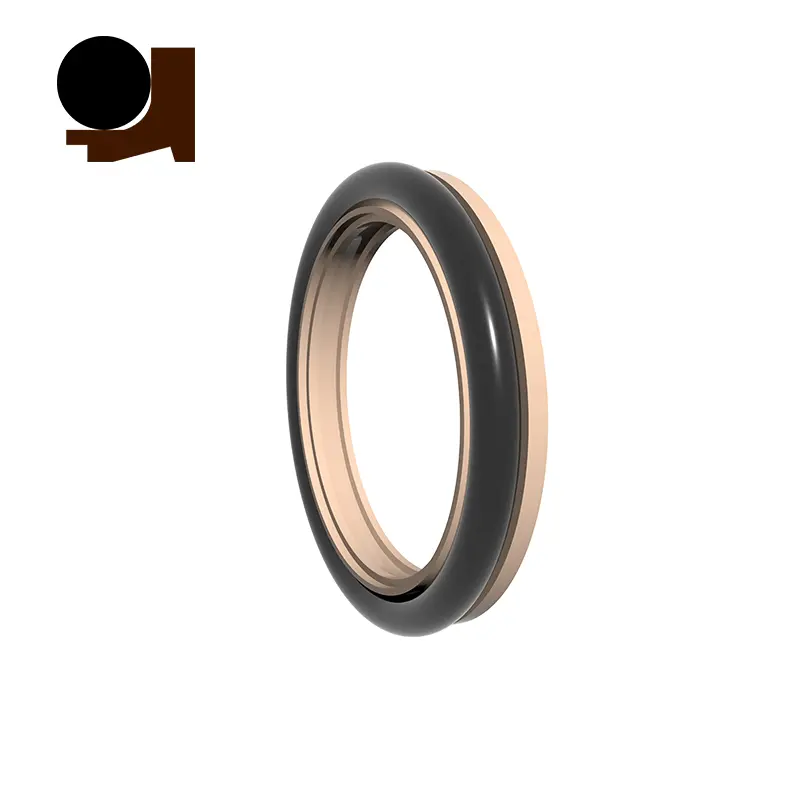

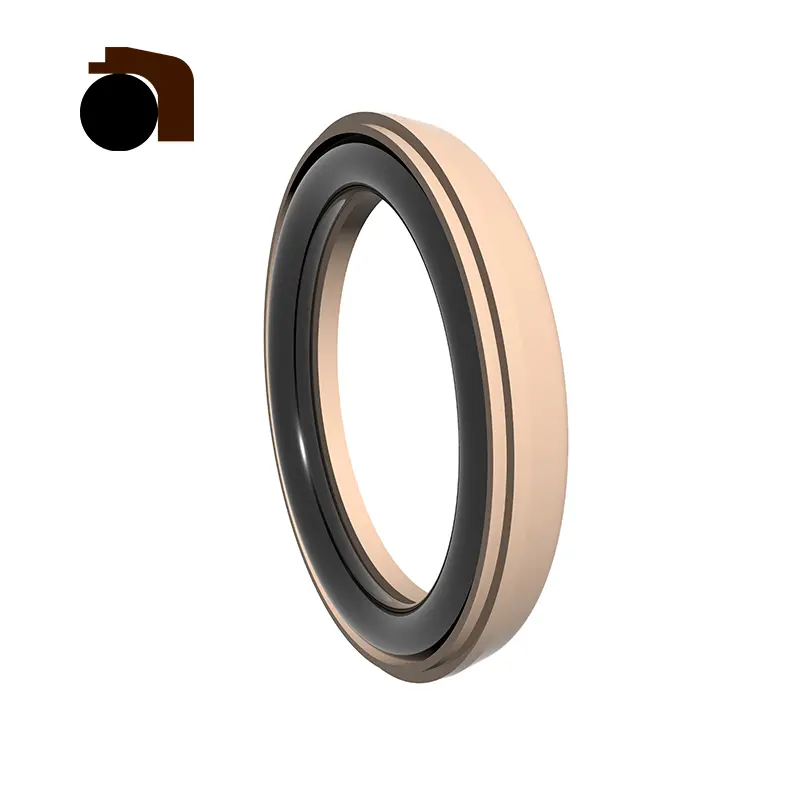

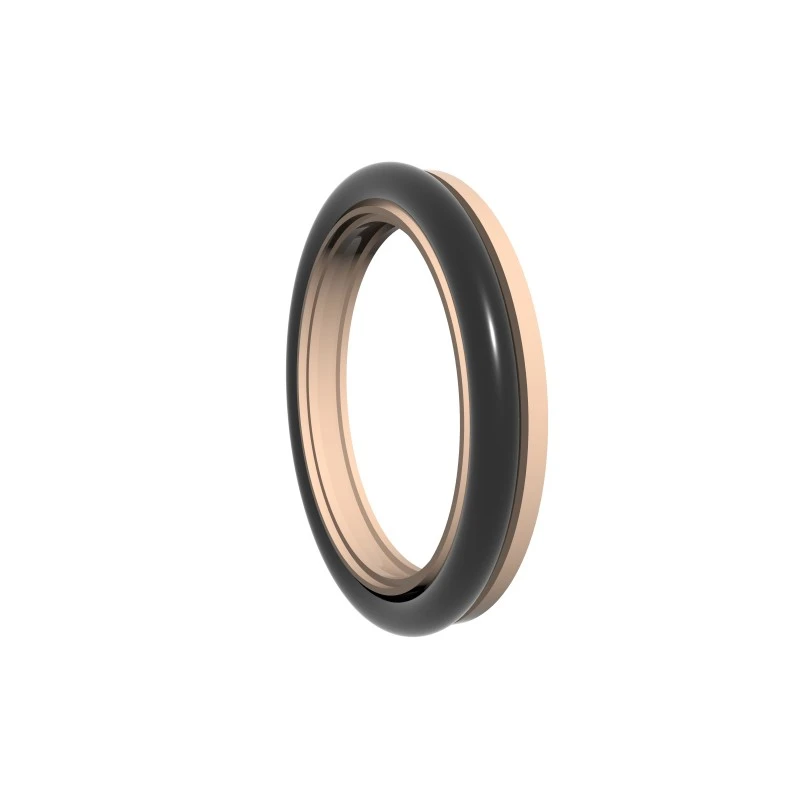

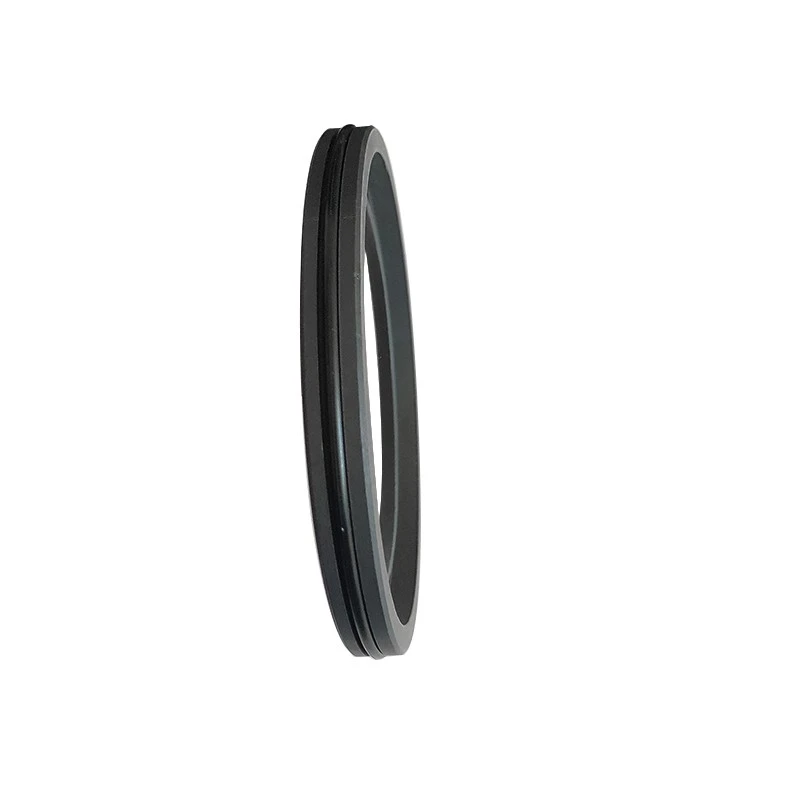

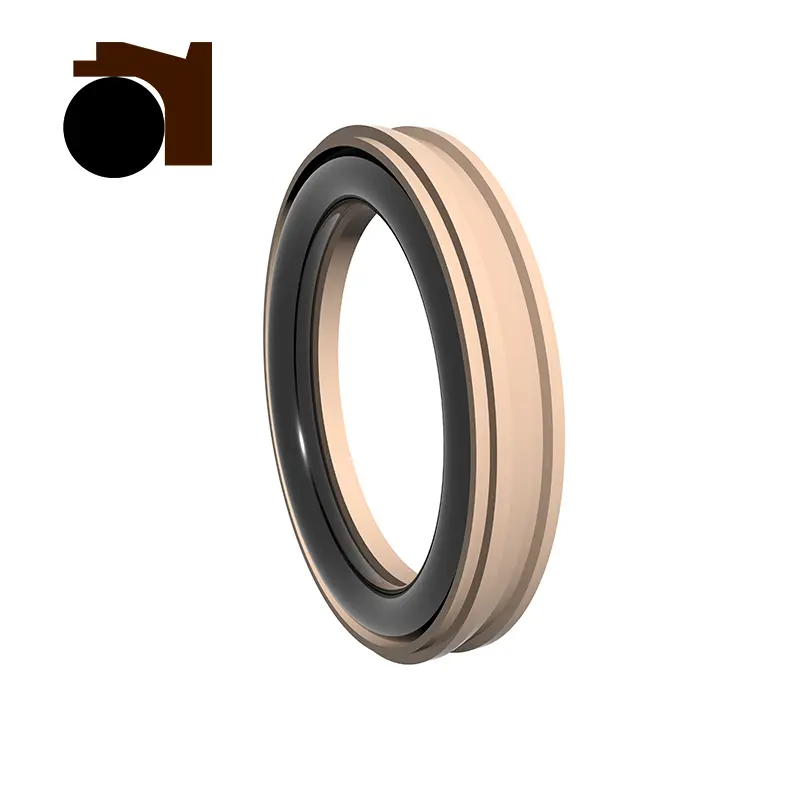

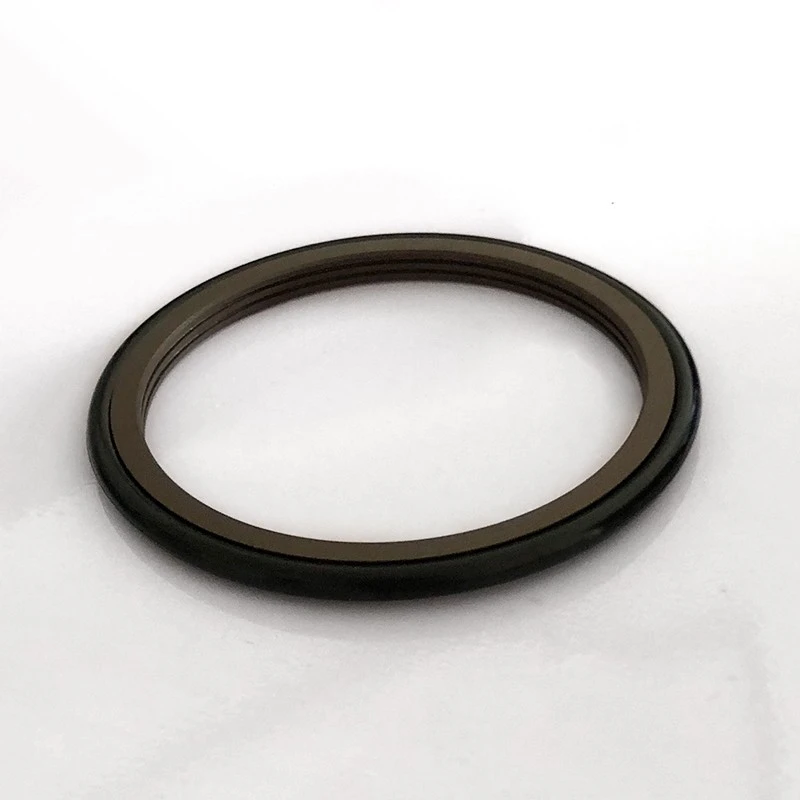

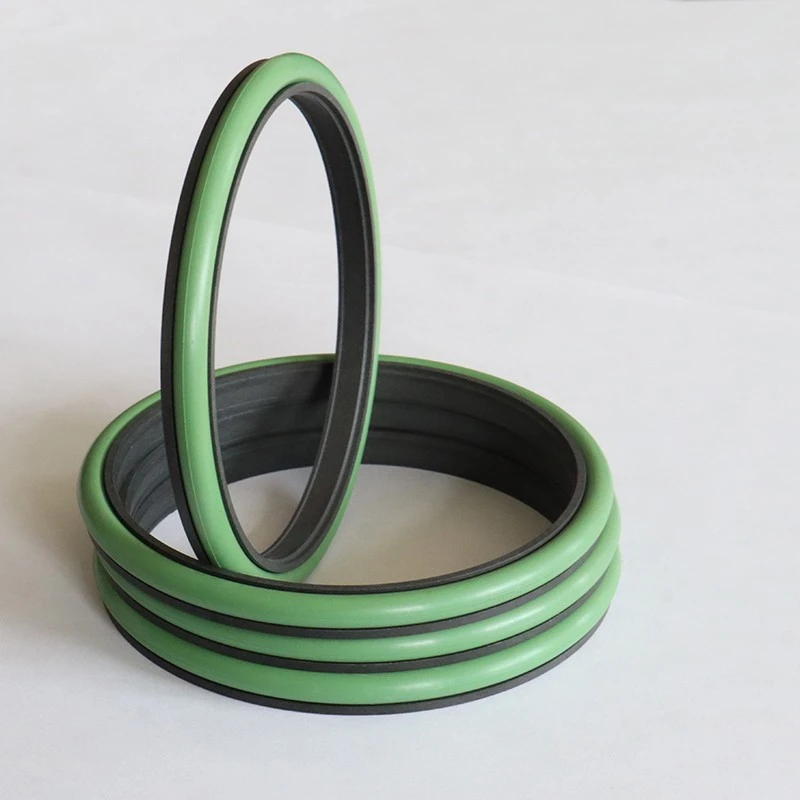

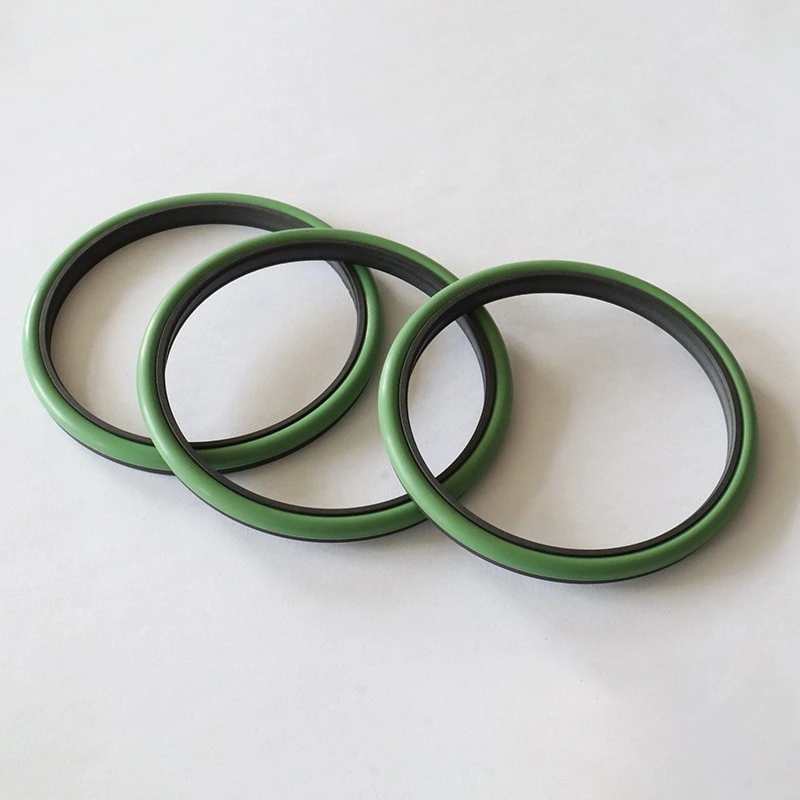

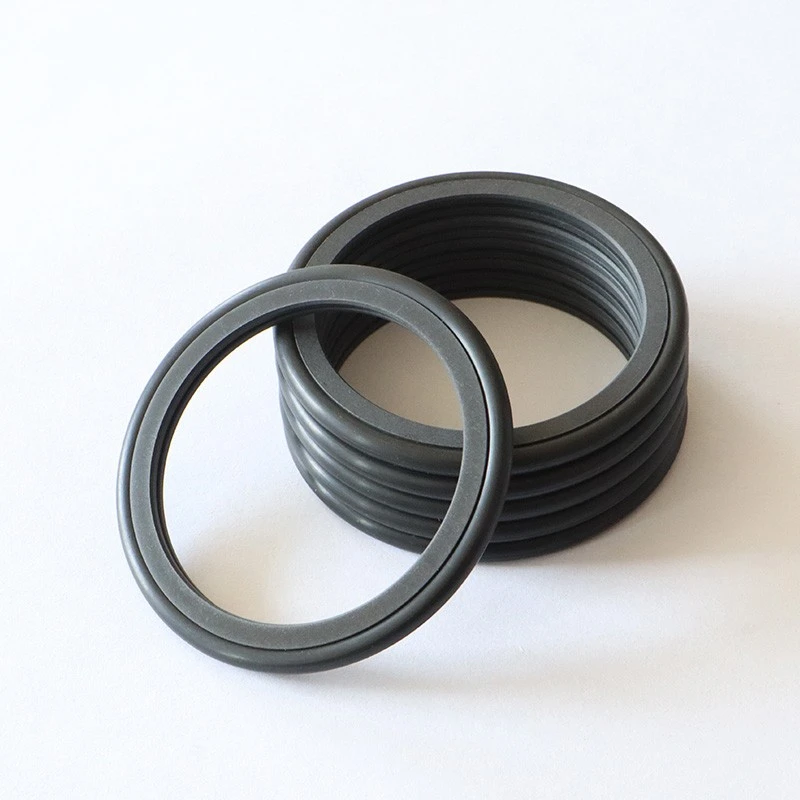

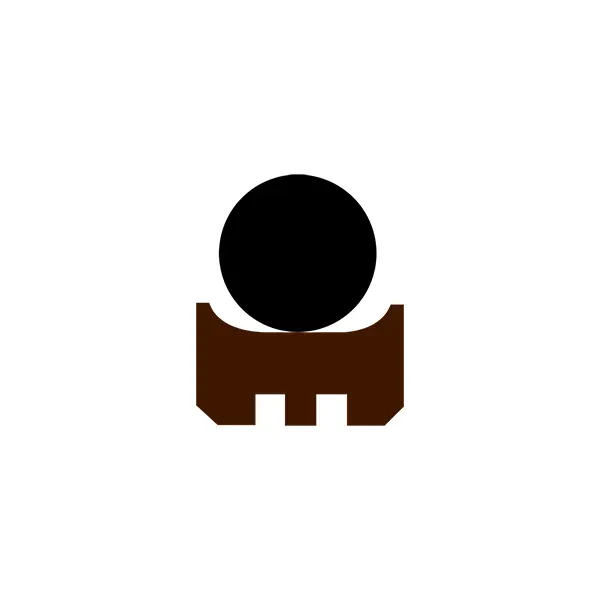

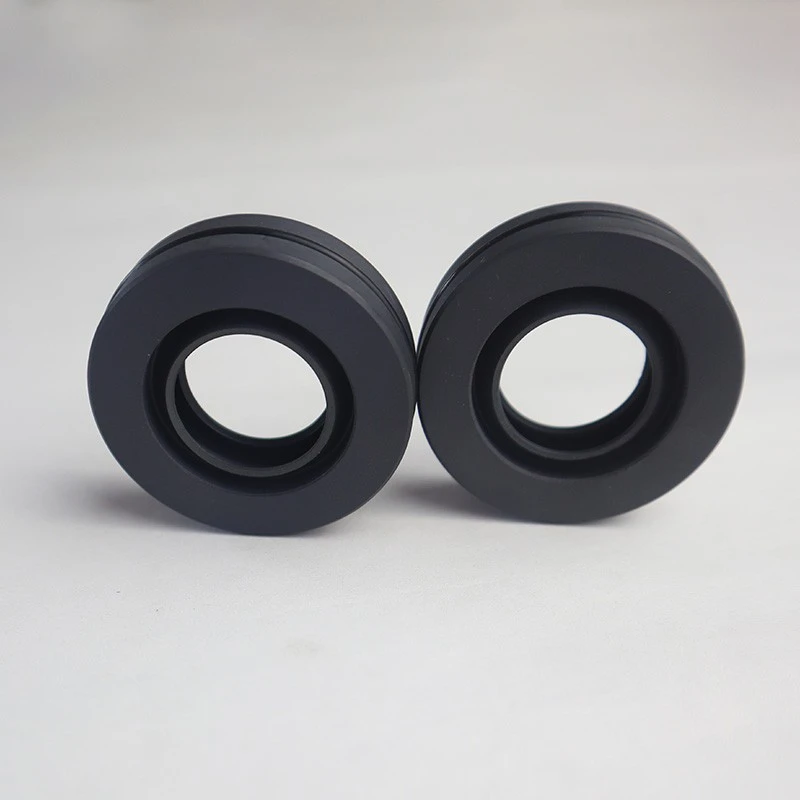

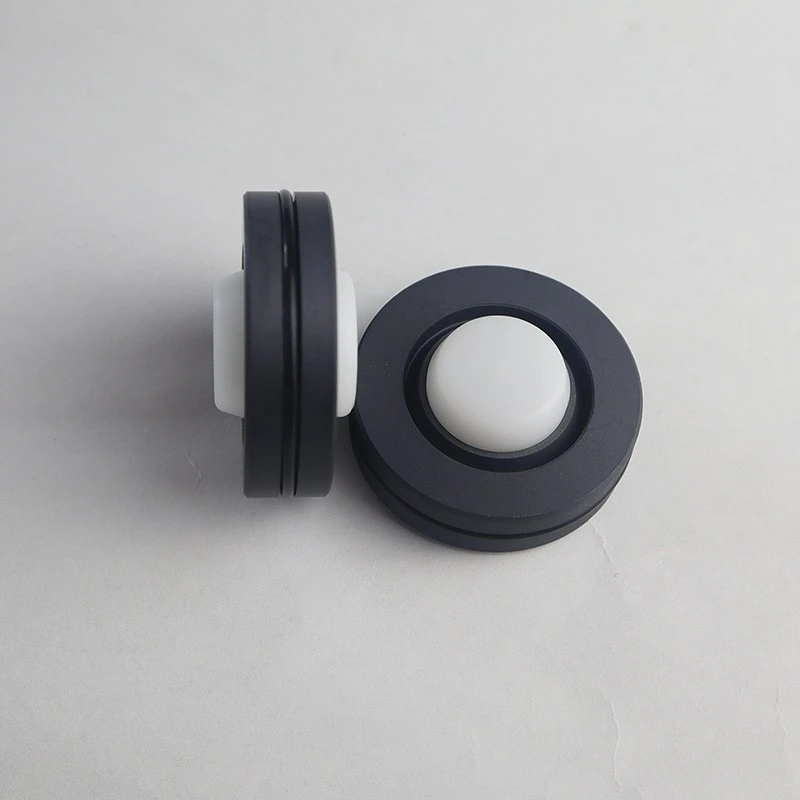

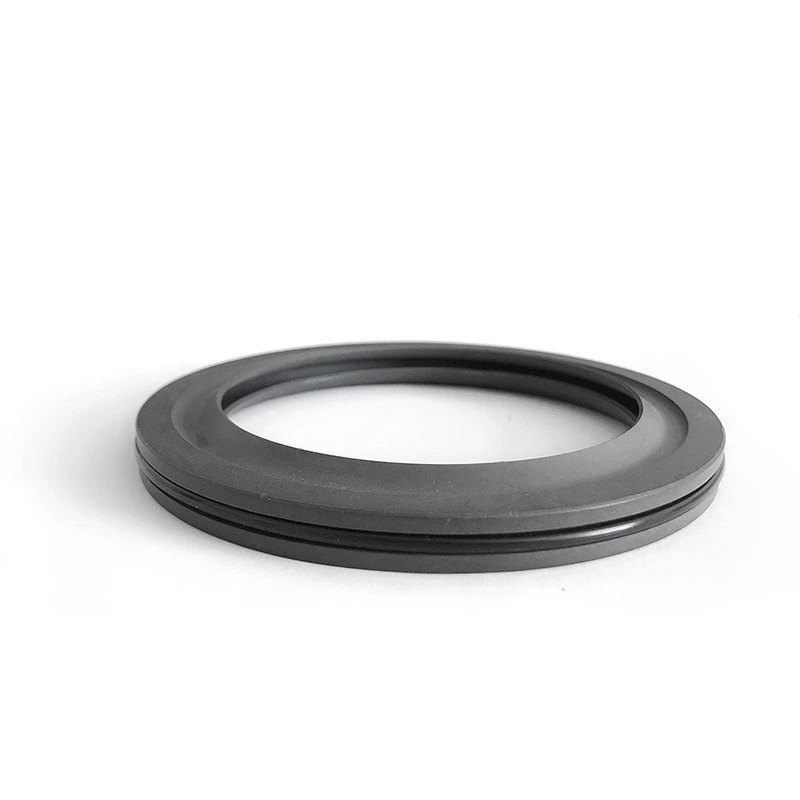

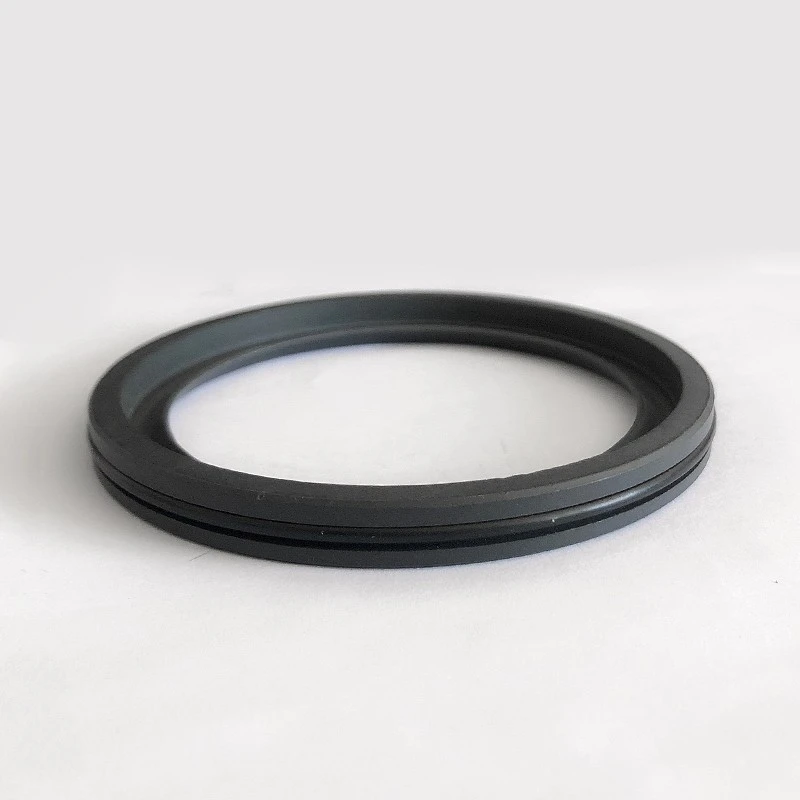

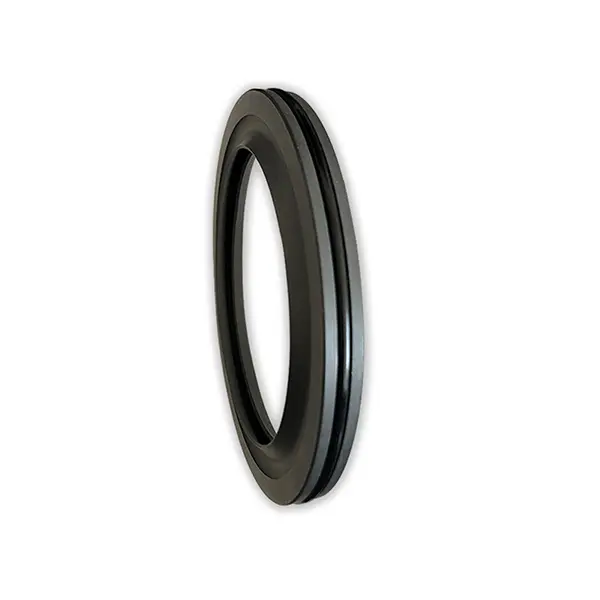

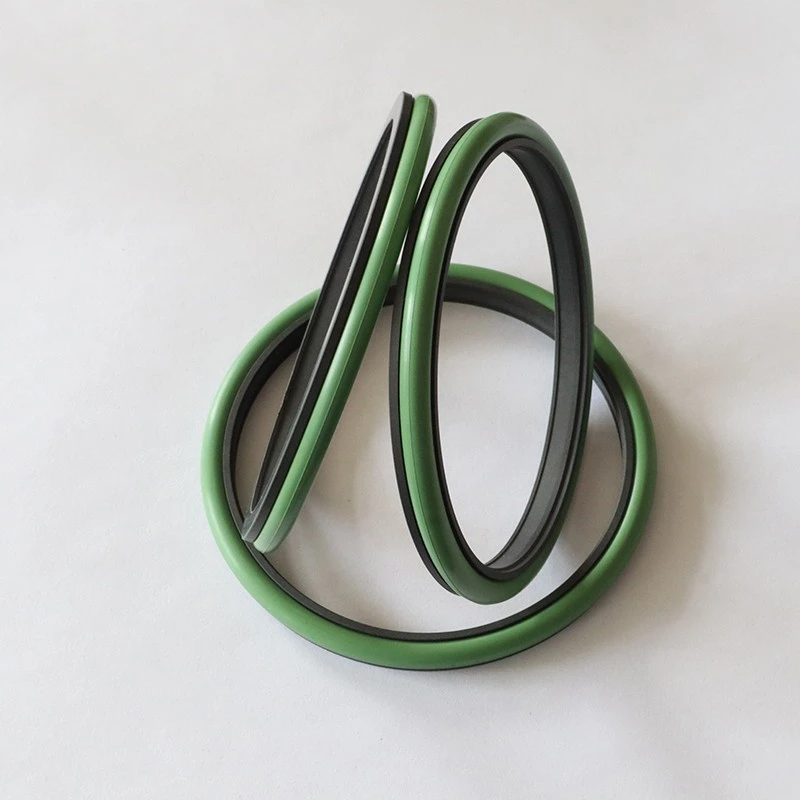

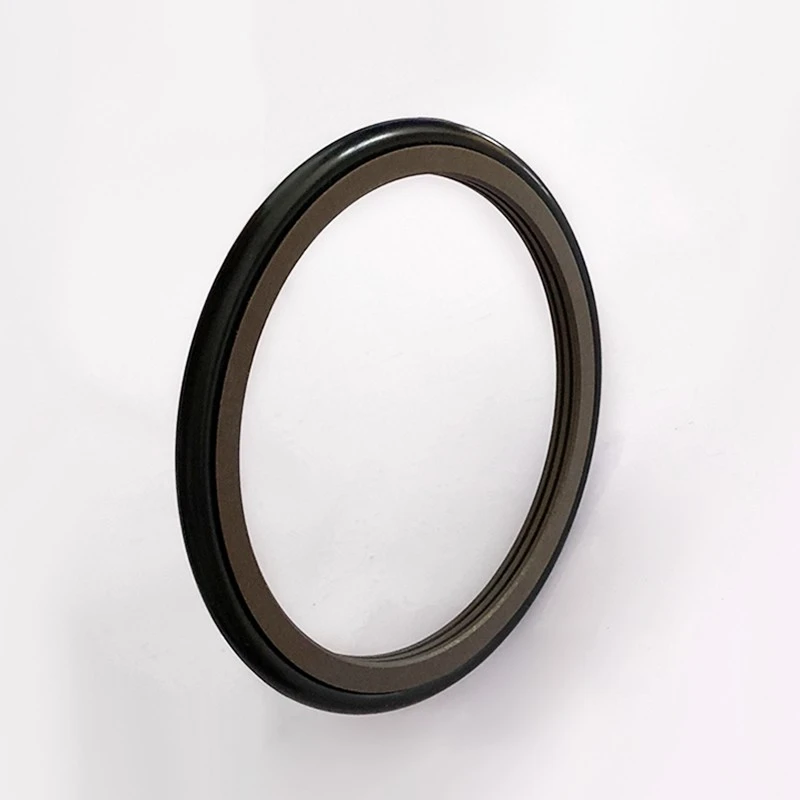

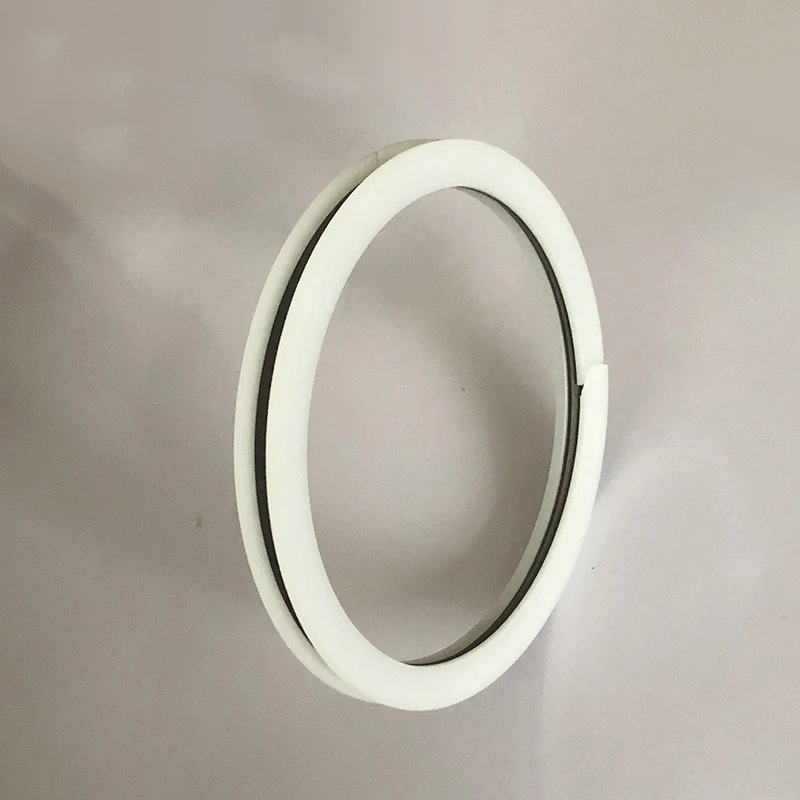

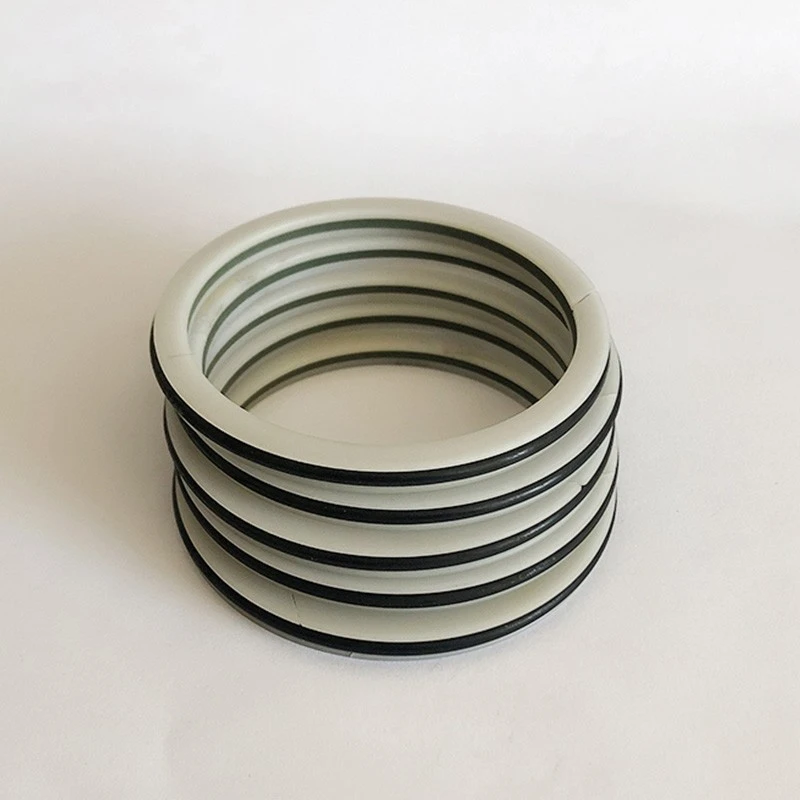

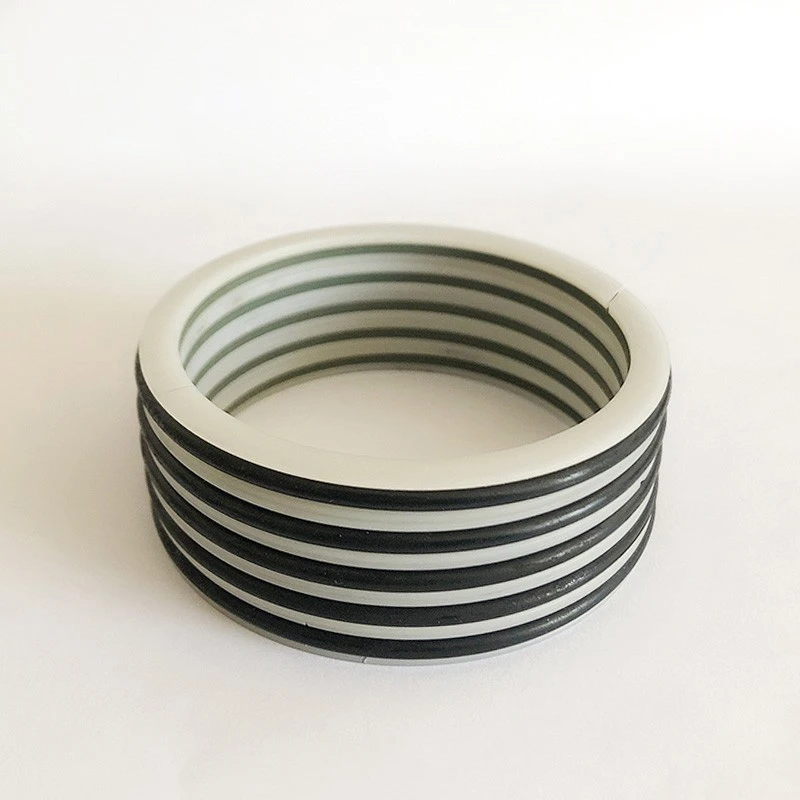

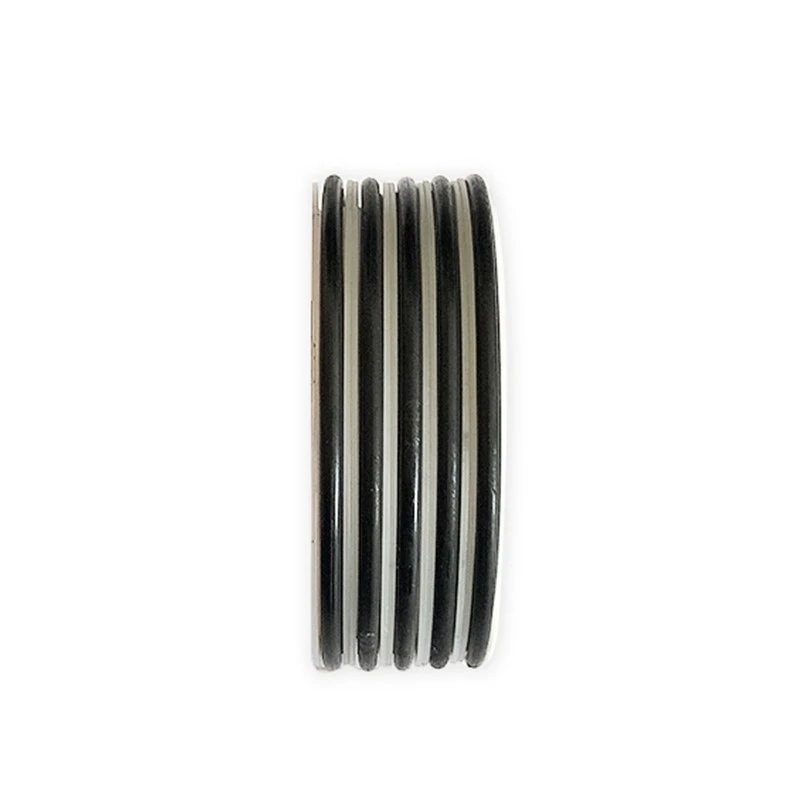

RC2051 시리즈는 일원 밀봉을 위해 채워진 PTFE 이빨 씰 링과 O- 링의 조합을 사용합니다. 마찰이 낮고 밀봉 특성이 높으며 표준 유형 (RC2051-B) 및 고속 유형 (RC2051-G)으로 나뉩니다.

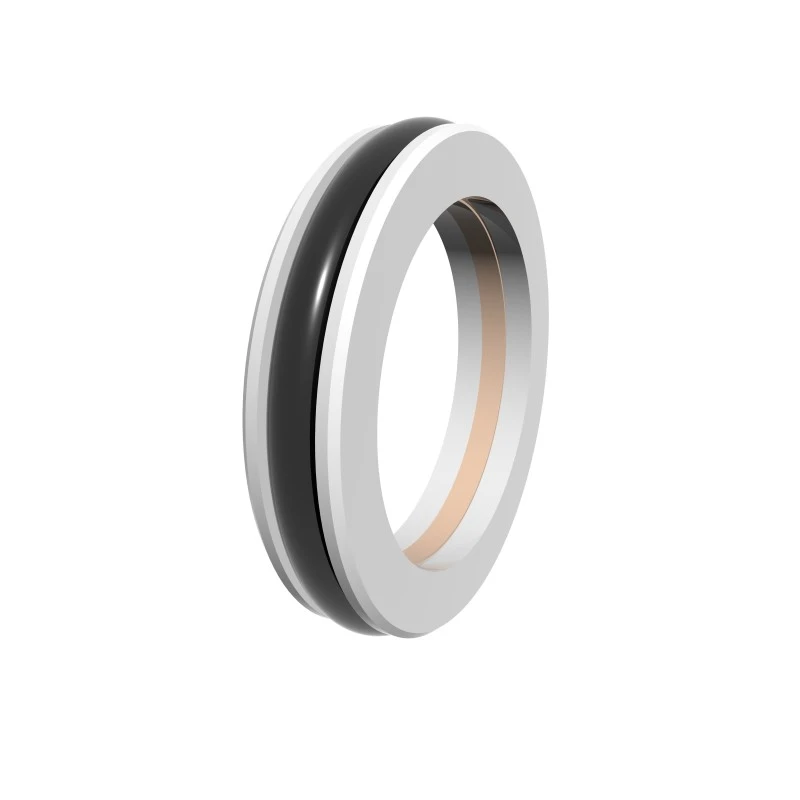

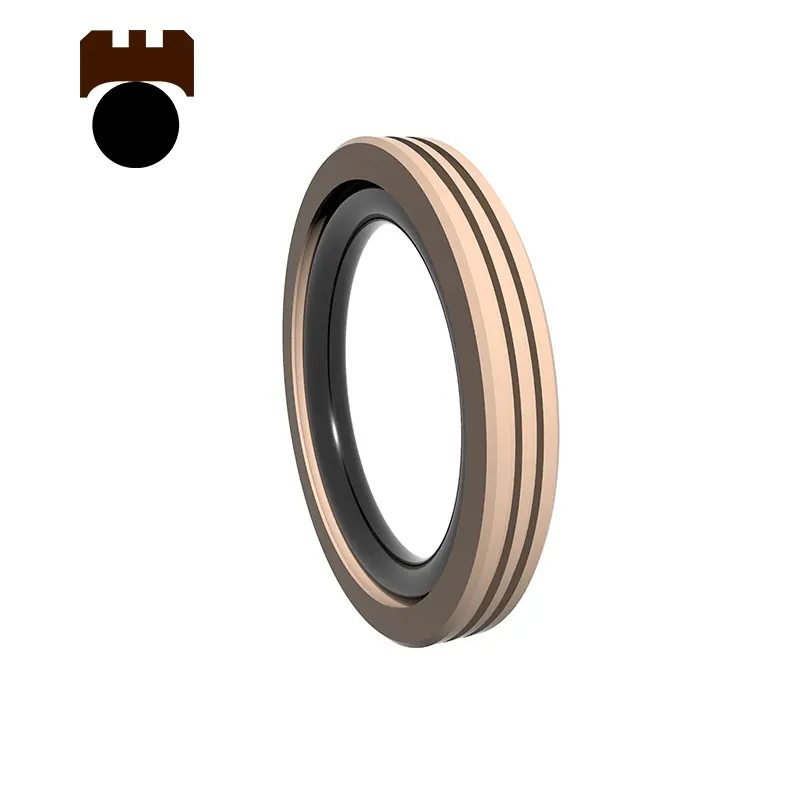

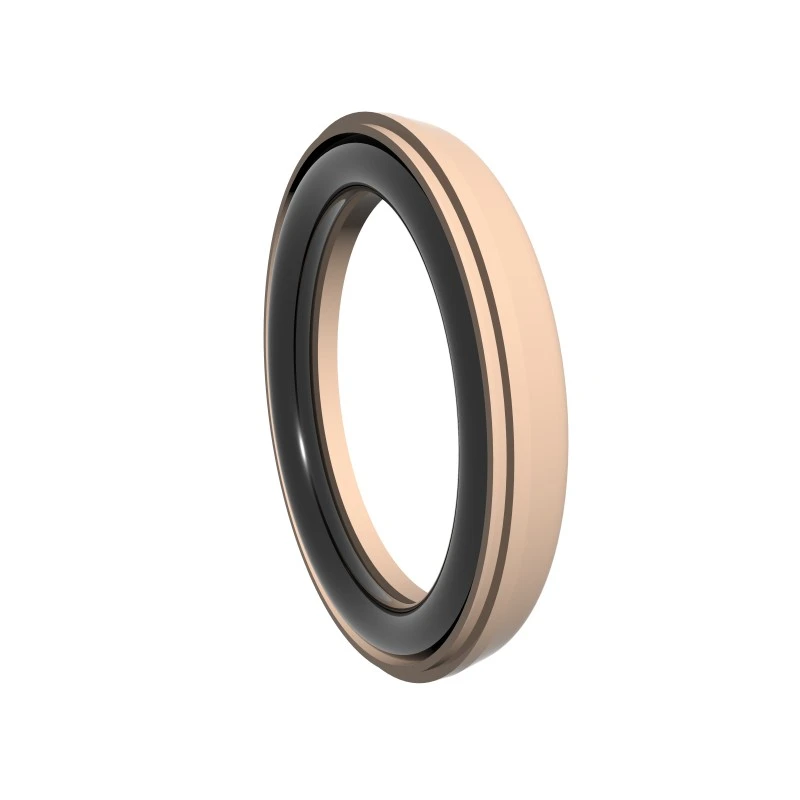

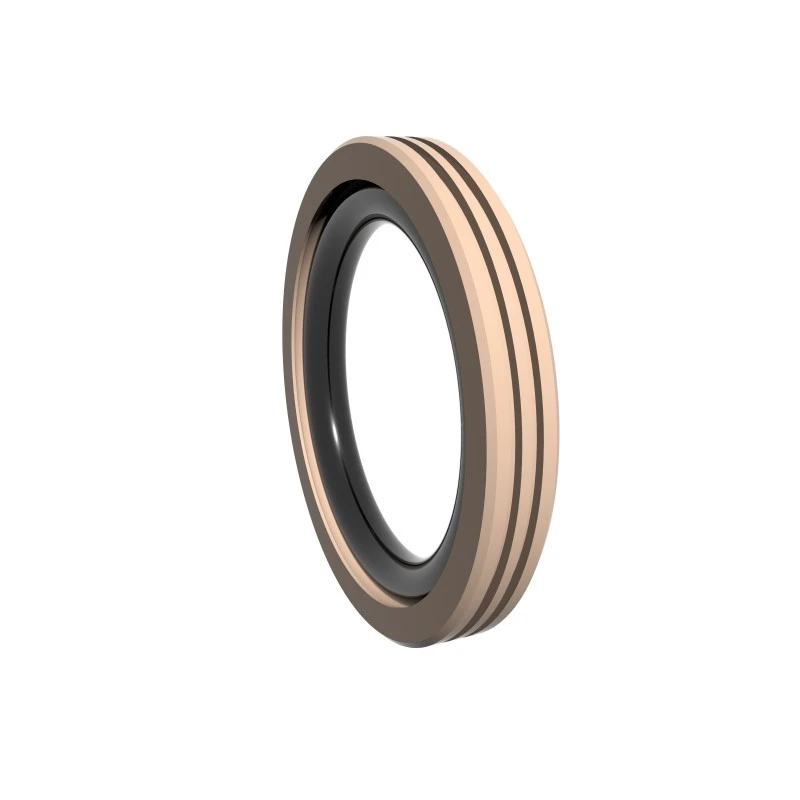

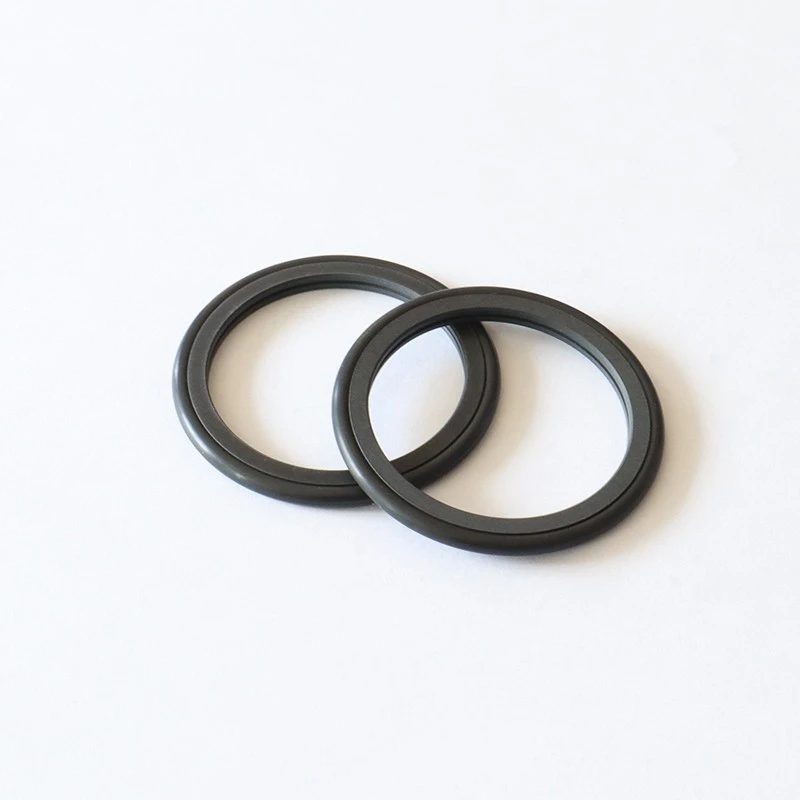

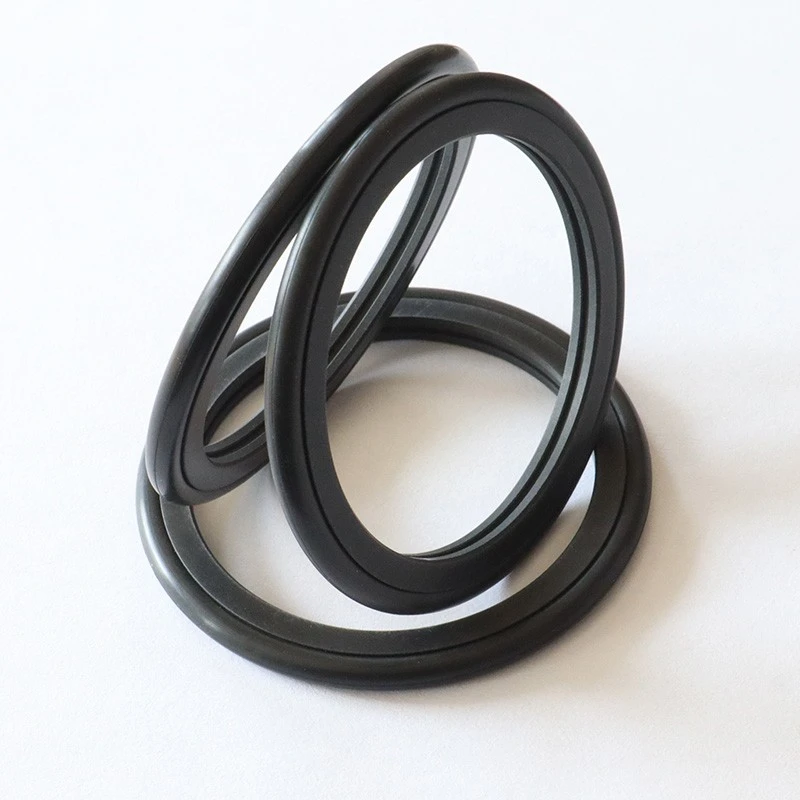

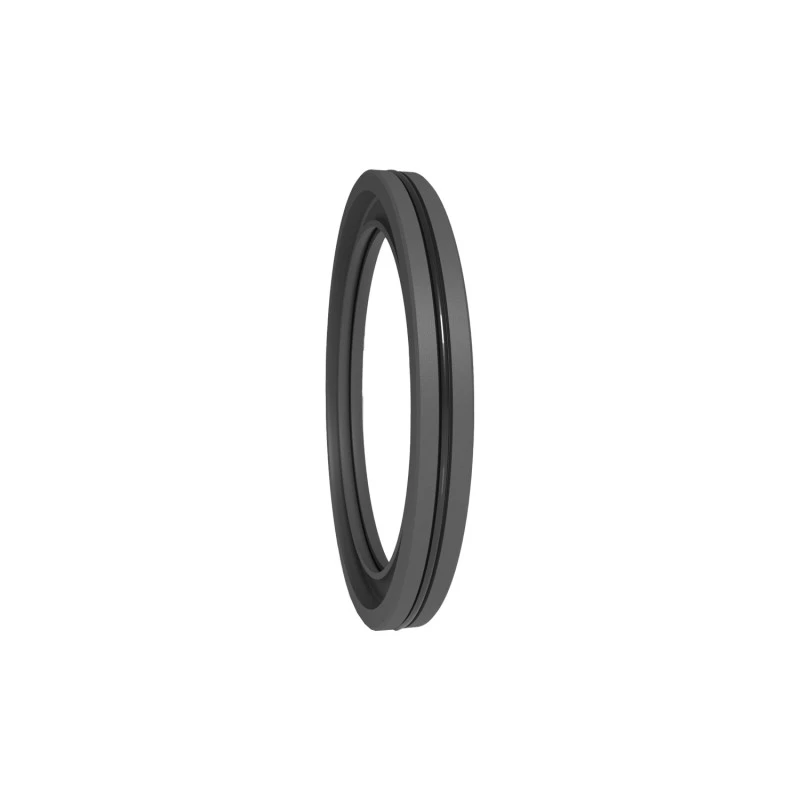

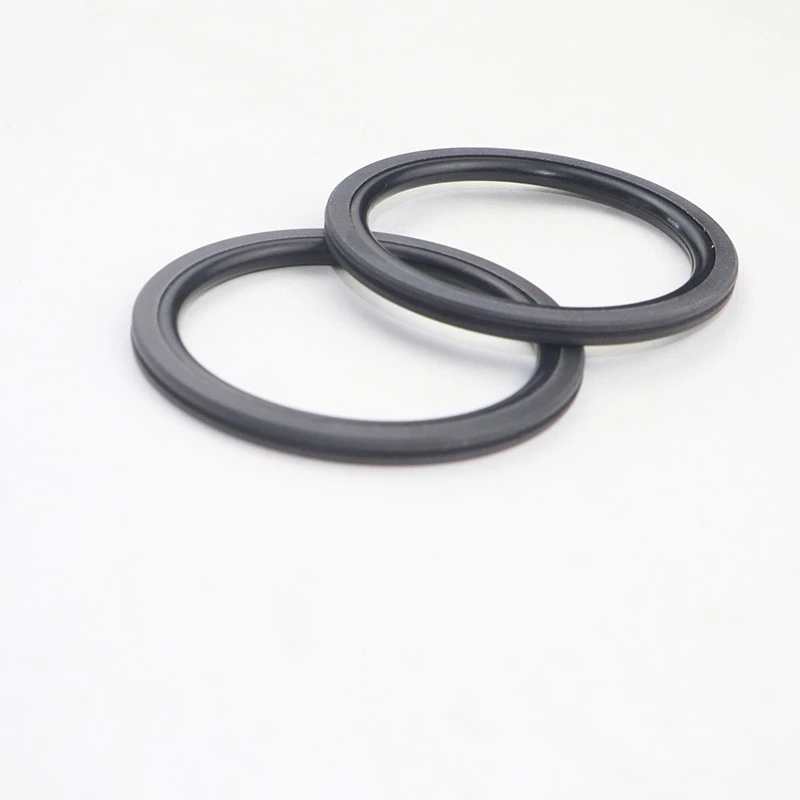

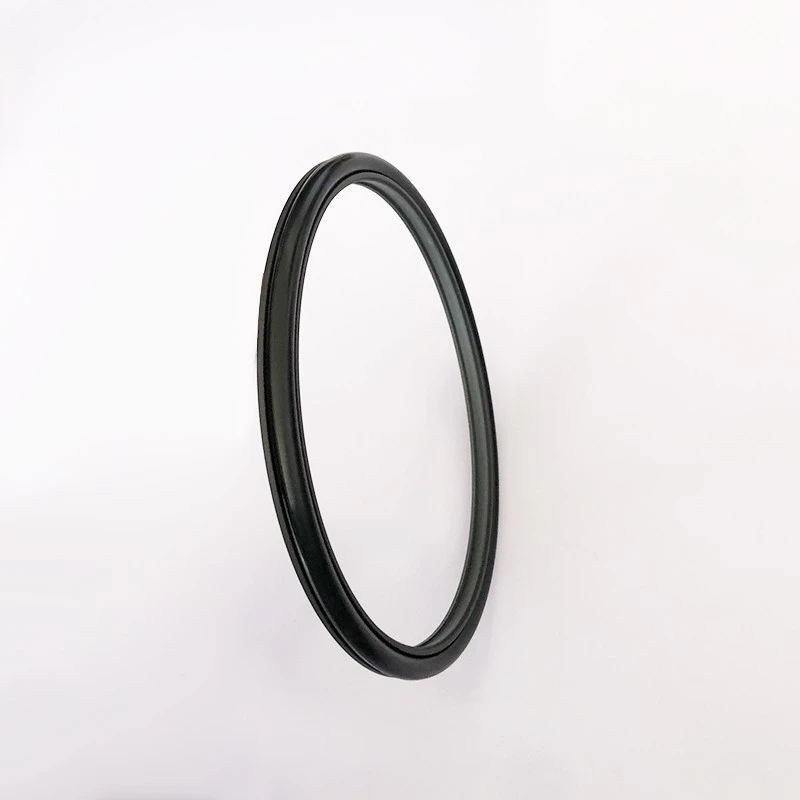

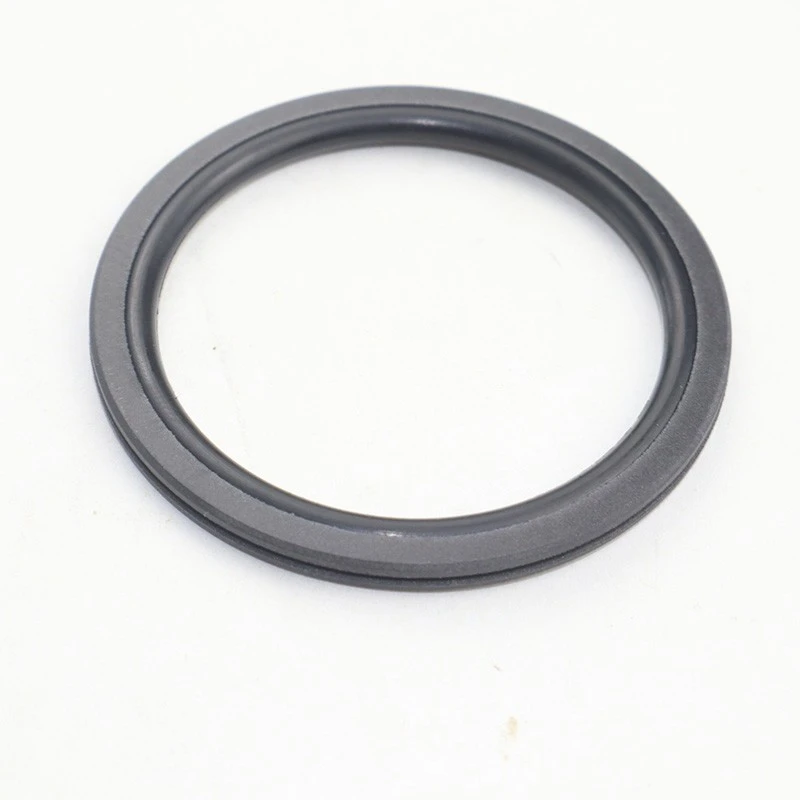

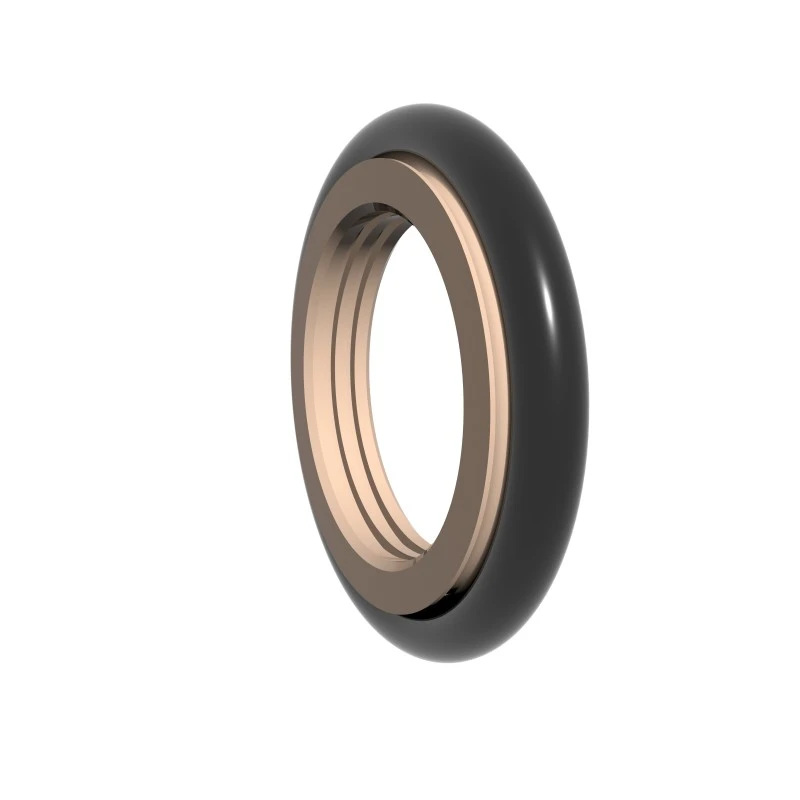

RC2052 및 RC2054 시리즈에는 유압 회전 양방향 밀봉에 적합한 오일 저장 홈이있는 사각형 씰 링이 장착되어 있습니다. 구조는 작고 수압 환경을 지원합니다.

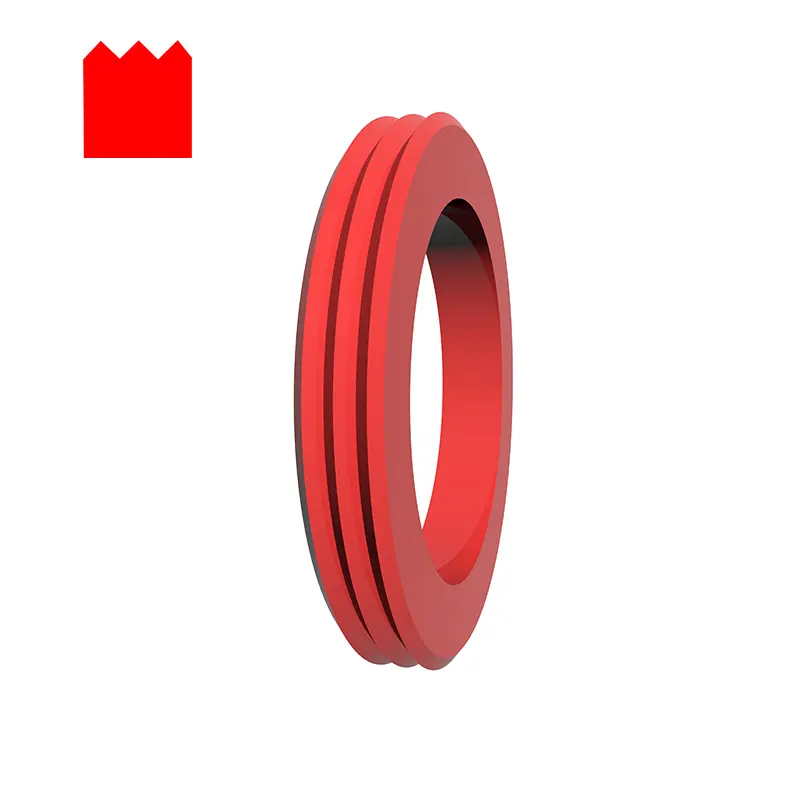

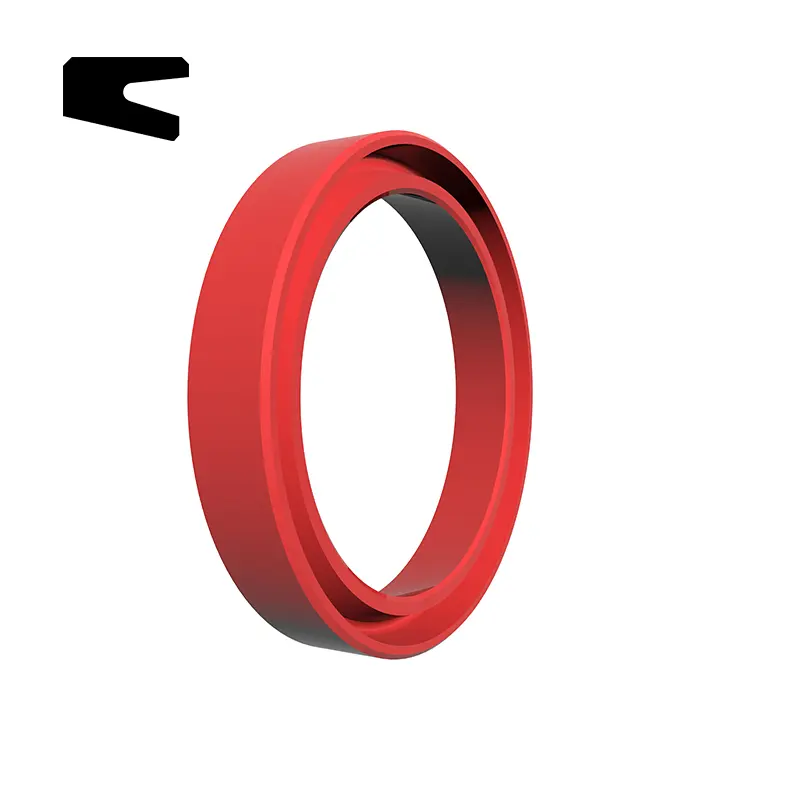

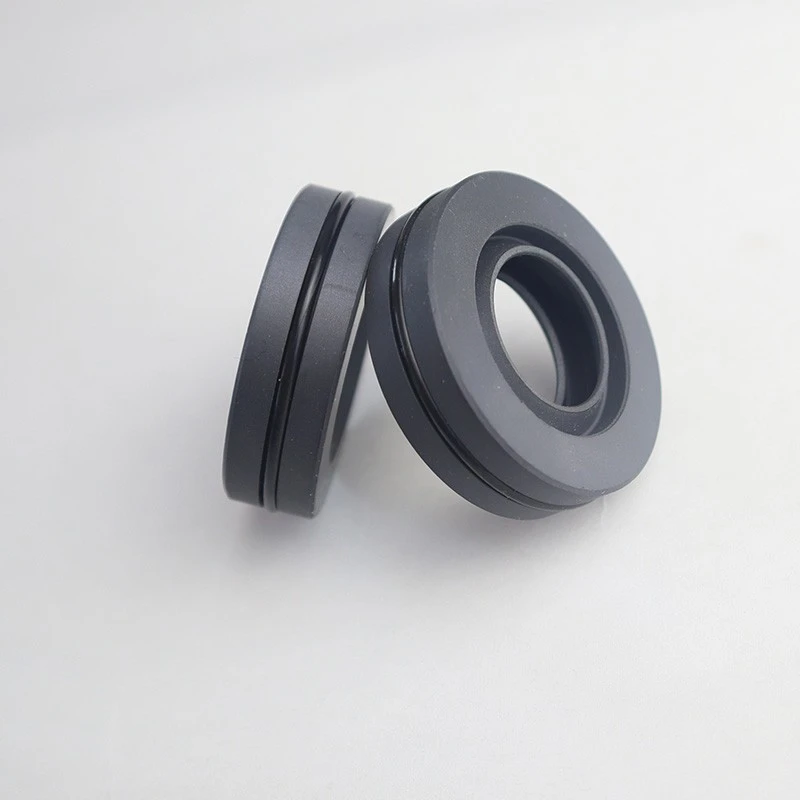

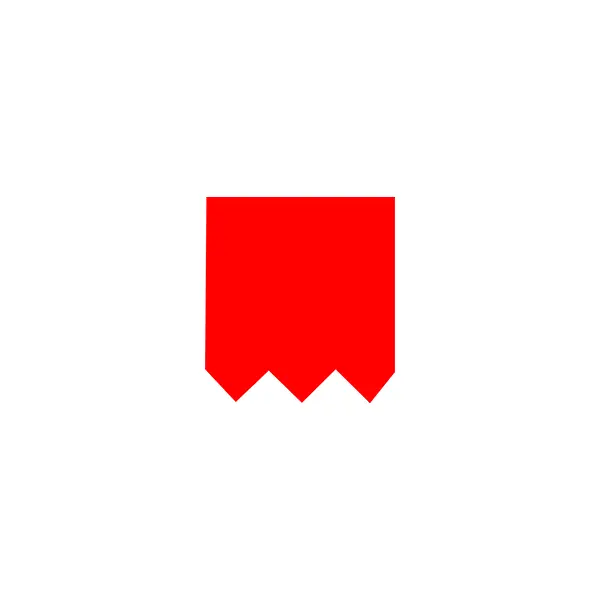

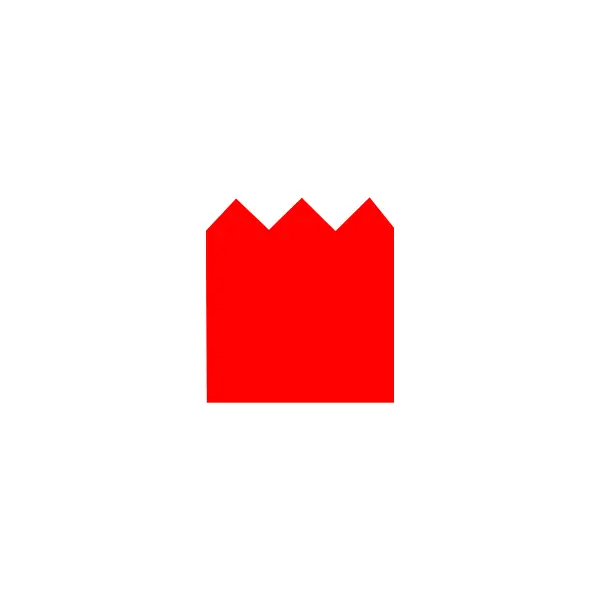

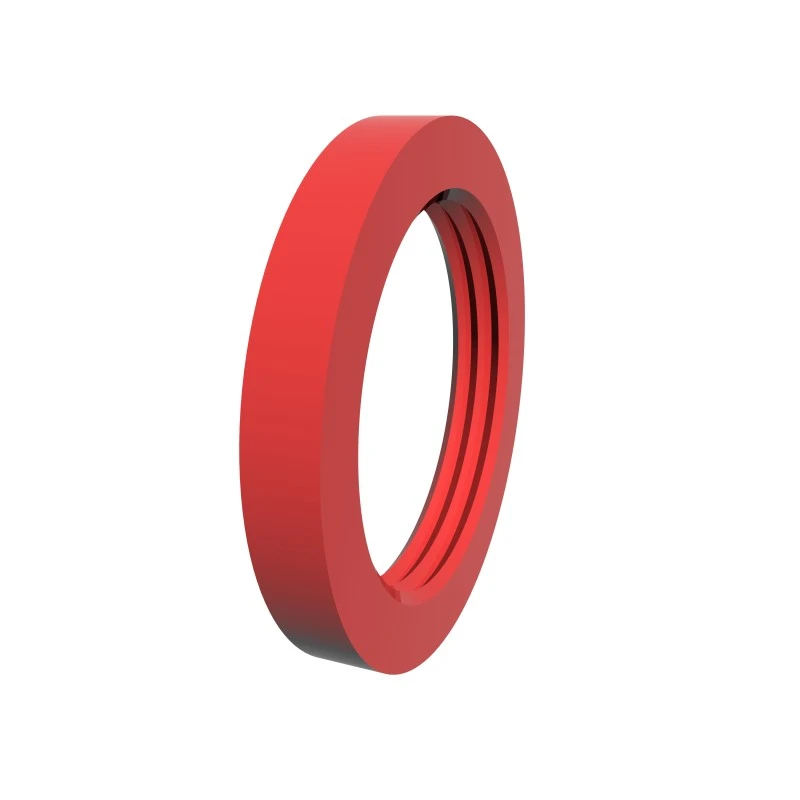

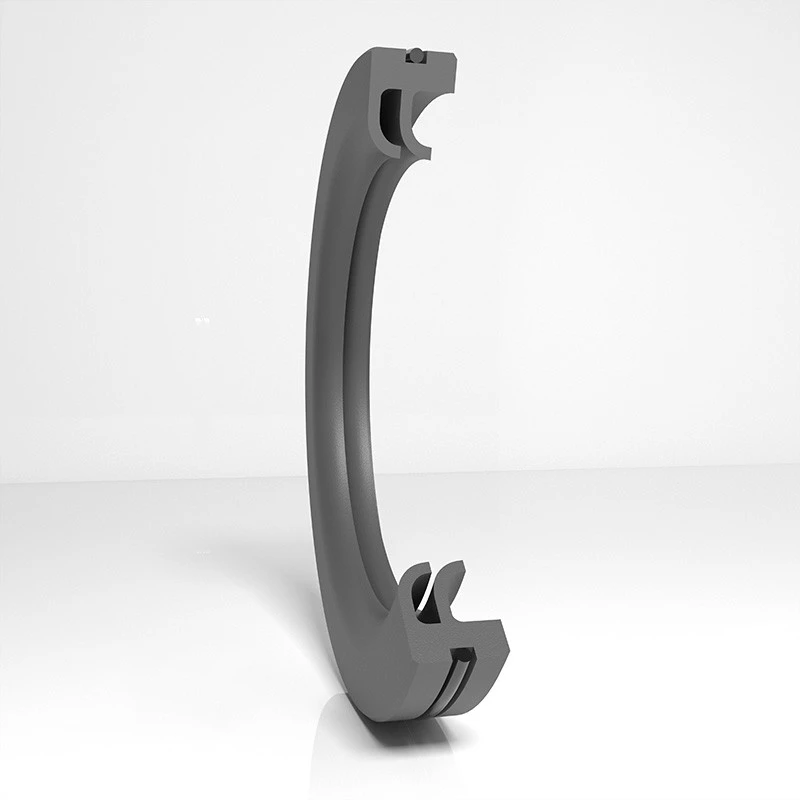

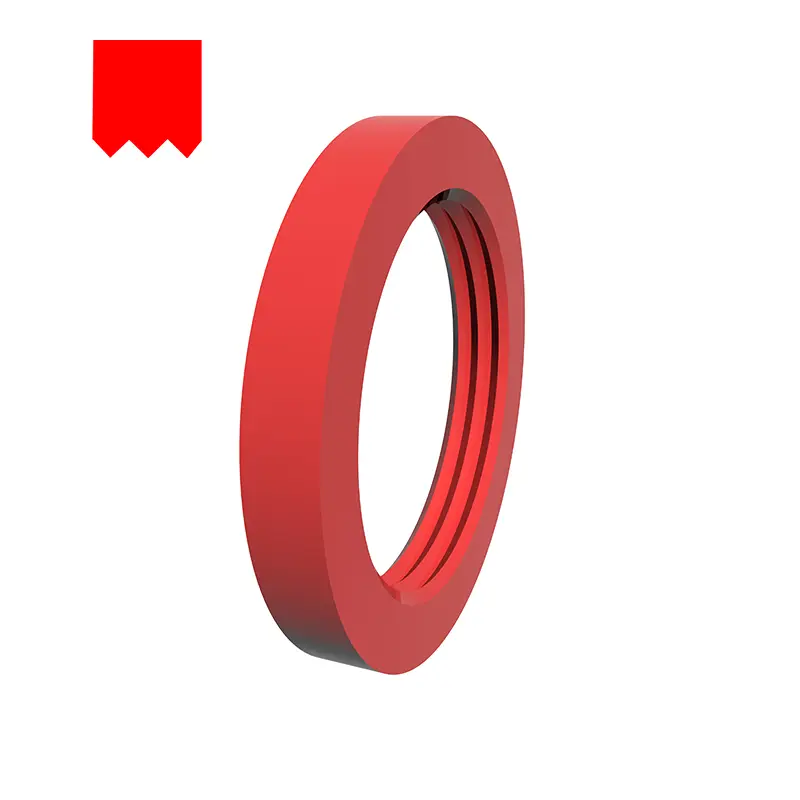

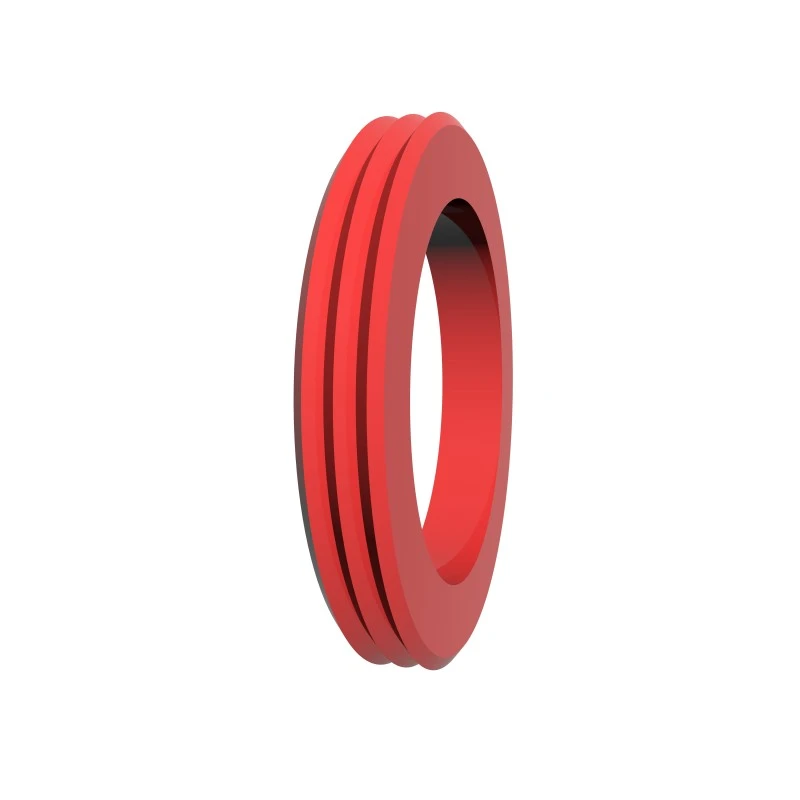

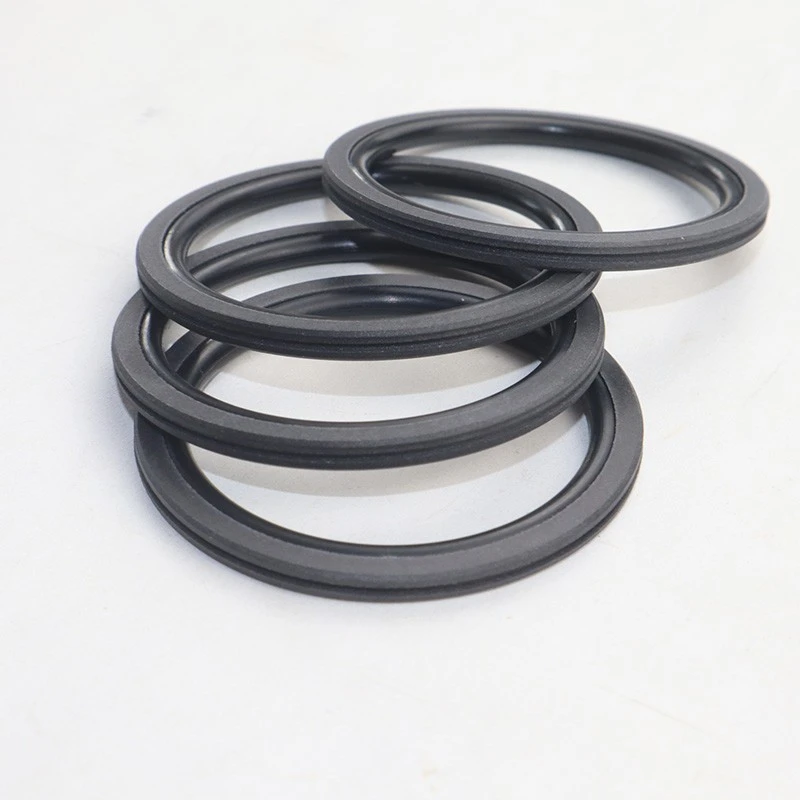

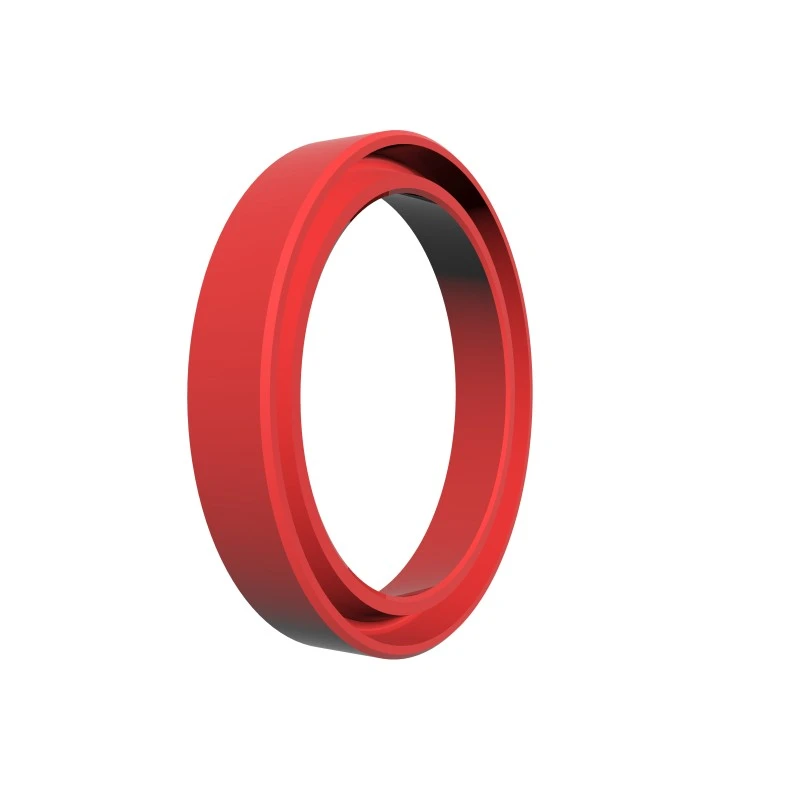

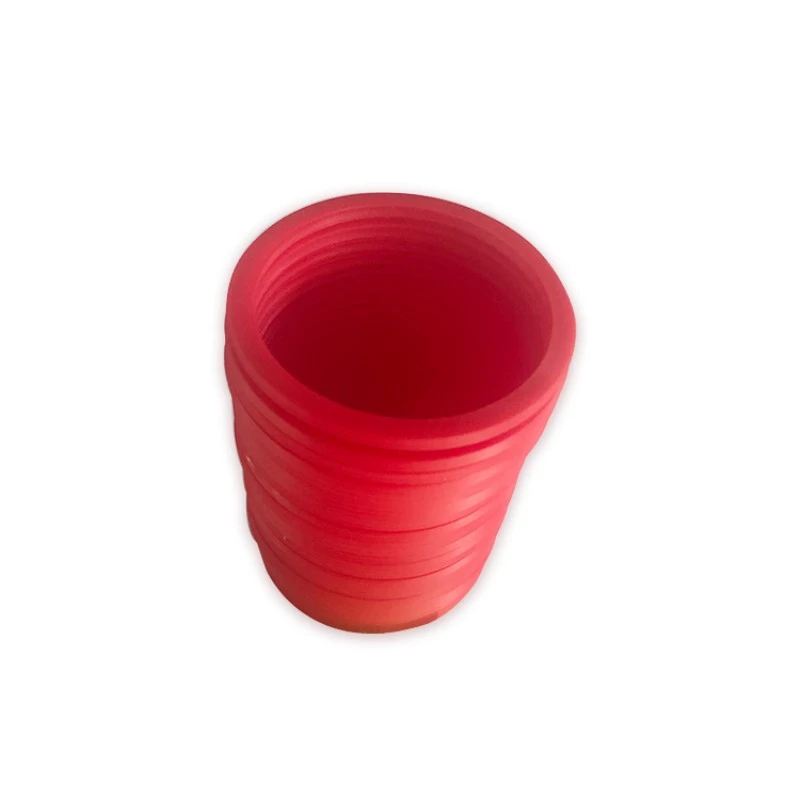

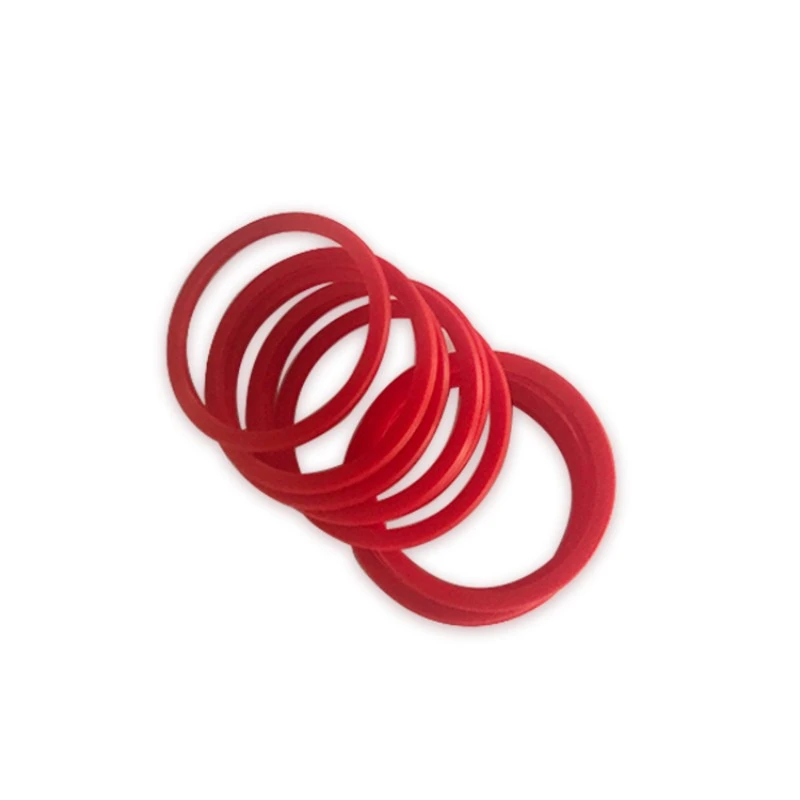

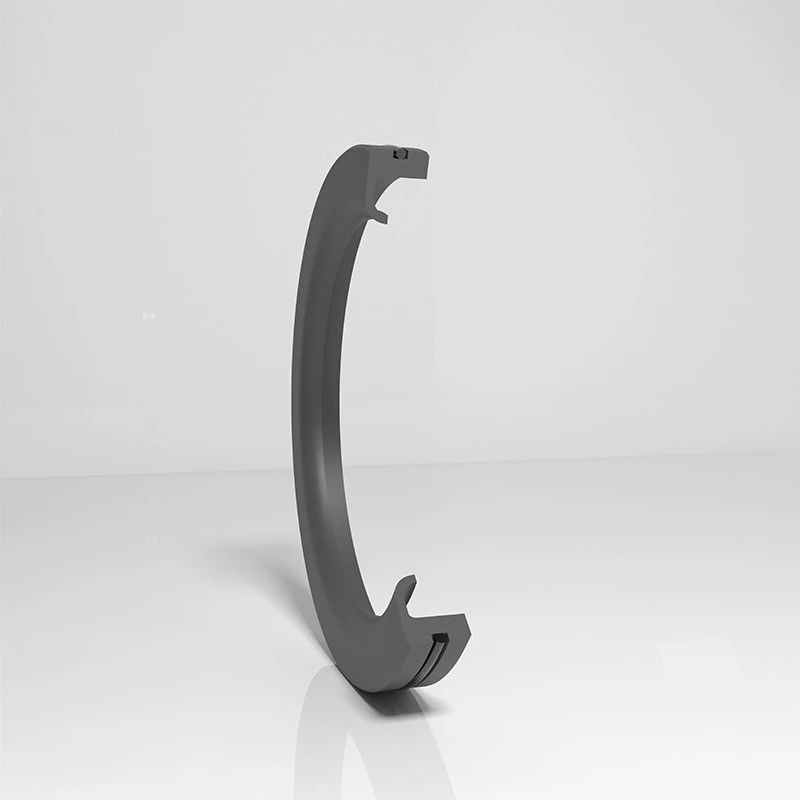

RCX17 및 RCX18 시리즈는 고성능 PU 재료로 만들어졌으며 설치가 쉽게 설치할 수 있도록 이빨 단면 디자인이 있습니다. 로터리 샤프트 및 로터리 홀 밀봉에 적합하며 그루브 디자인은 교환 가능합니다.

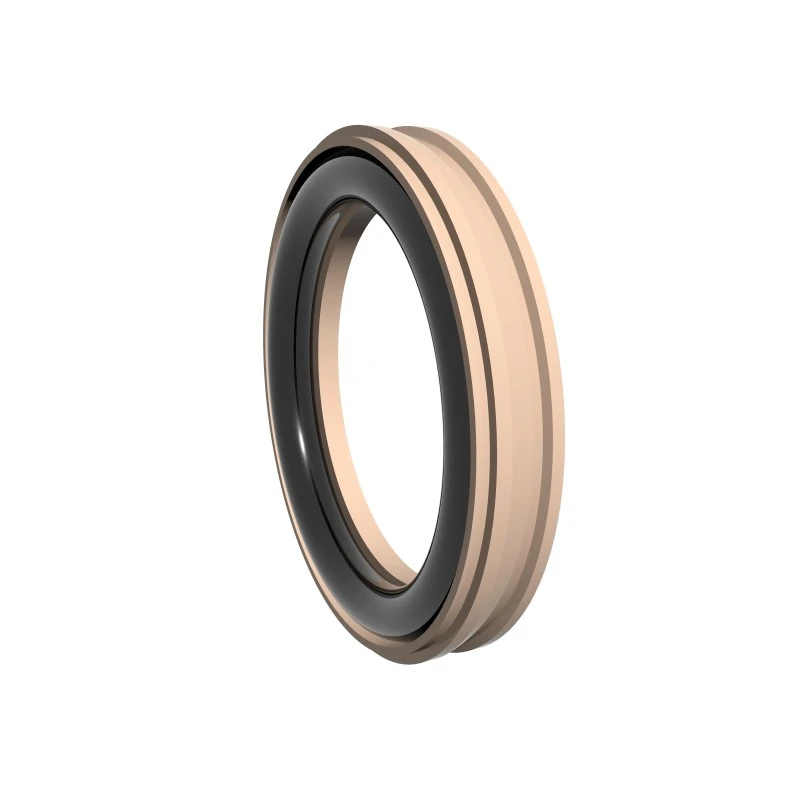

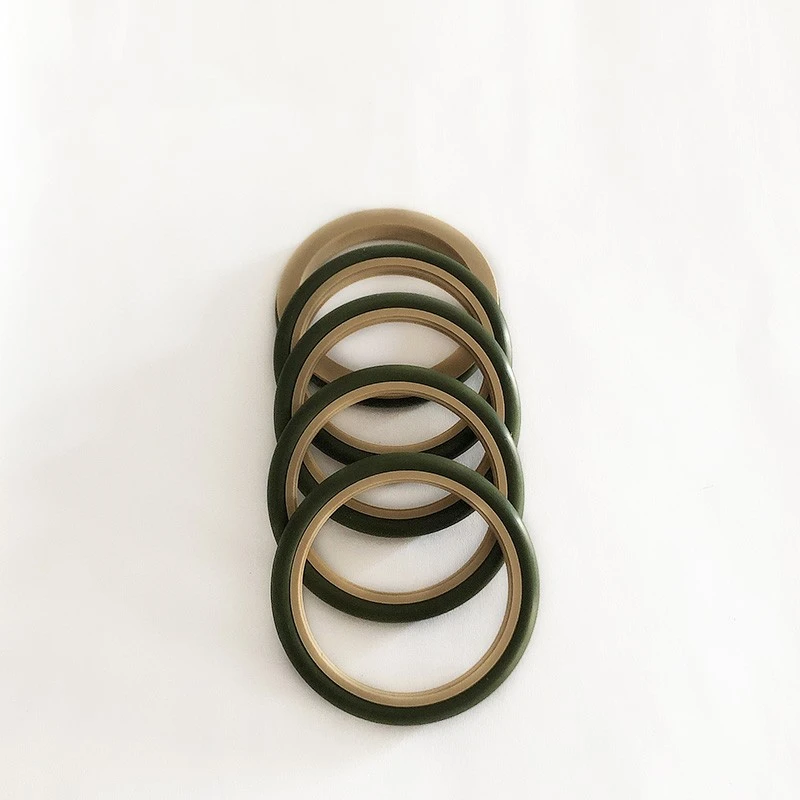

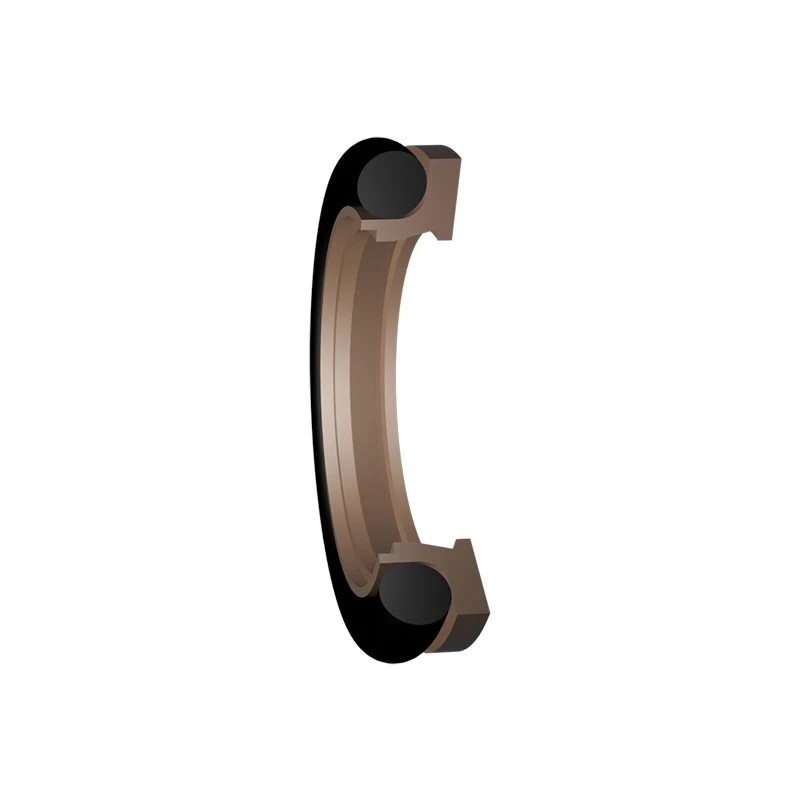

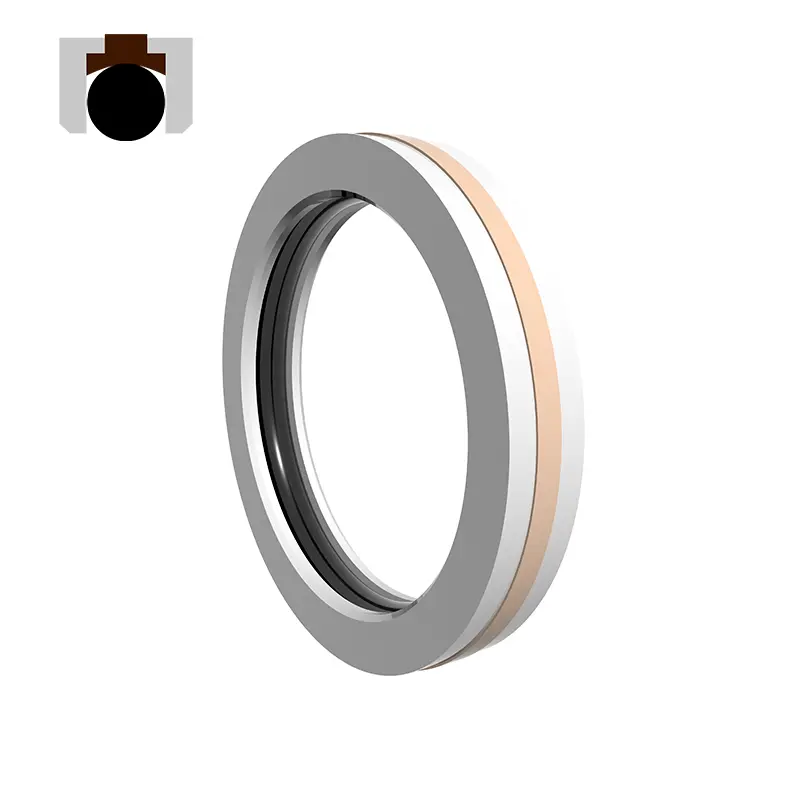

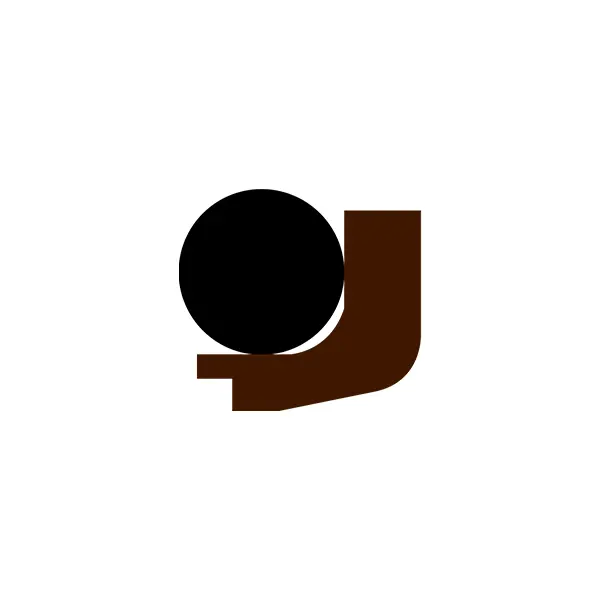

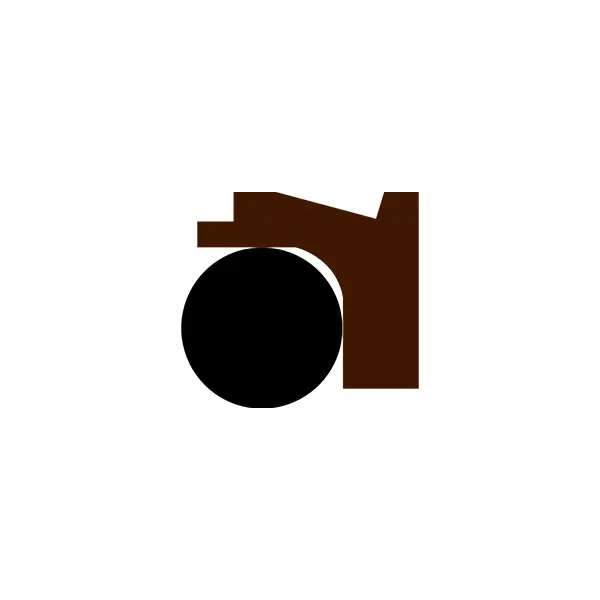

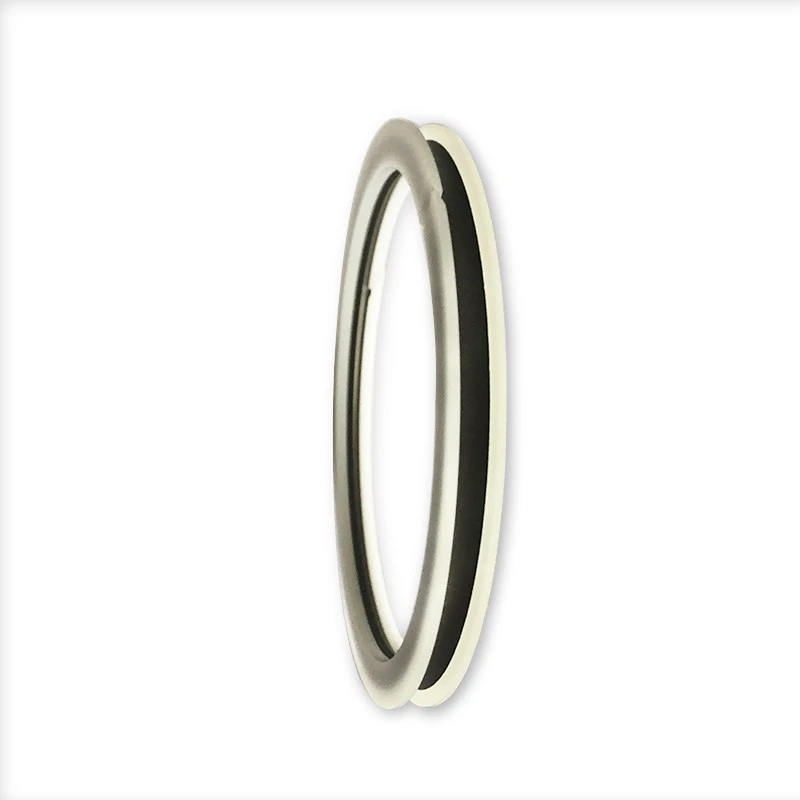

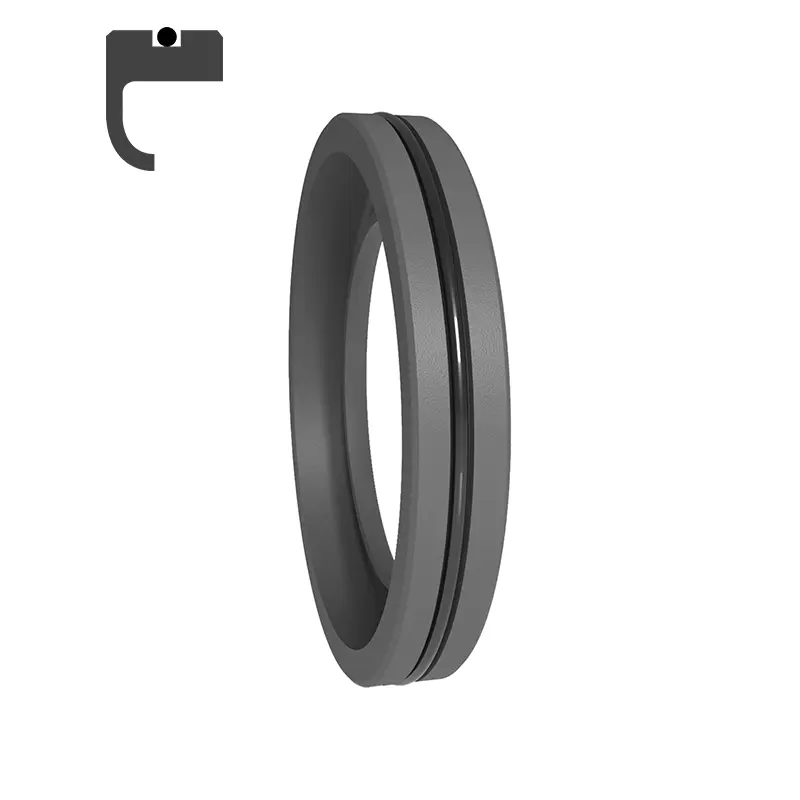

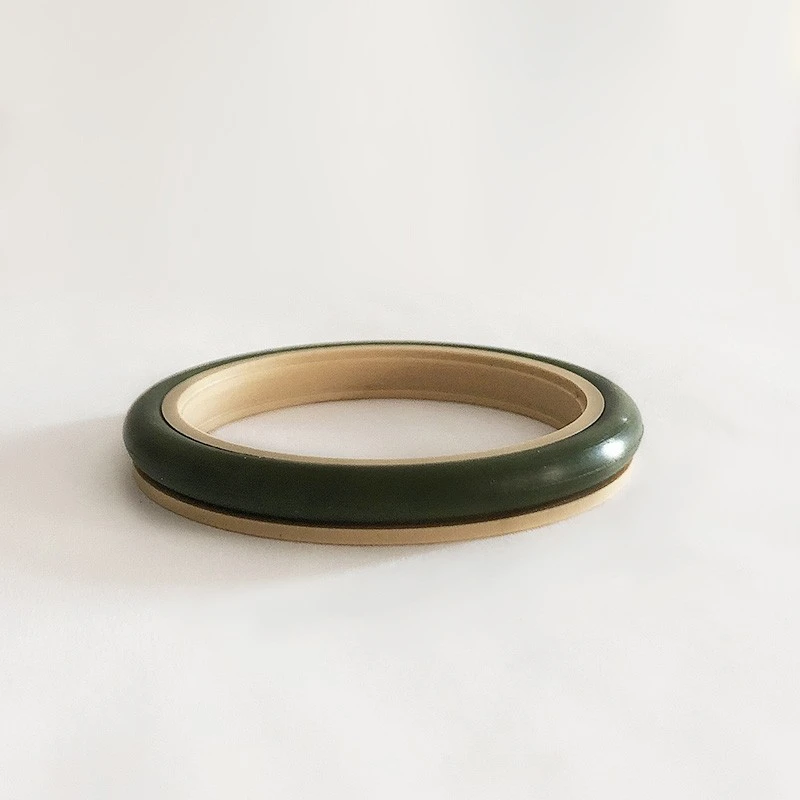

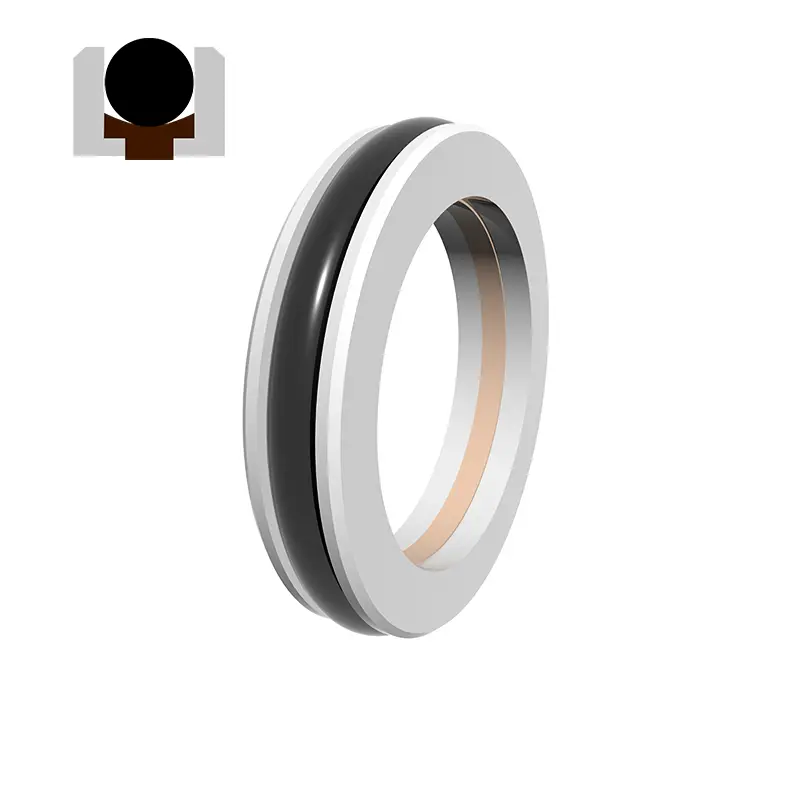

RDI 및 RDA 시리즈는 PTFE 밀봉 링, L 자형 플라스틱지지 링 및 O- 링으로 구성되며, 이는 고압, 저속, 회전 양방향 밀봉, 고압 저항성, 낮은 마찰 및 긴 수명에 적합합니다.

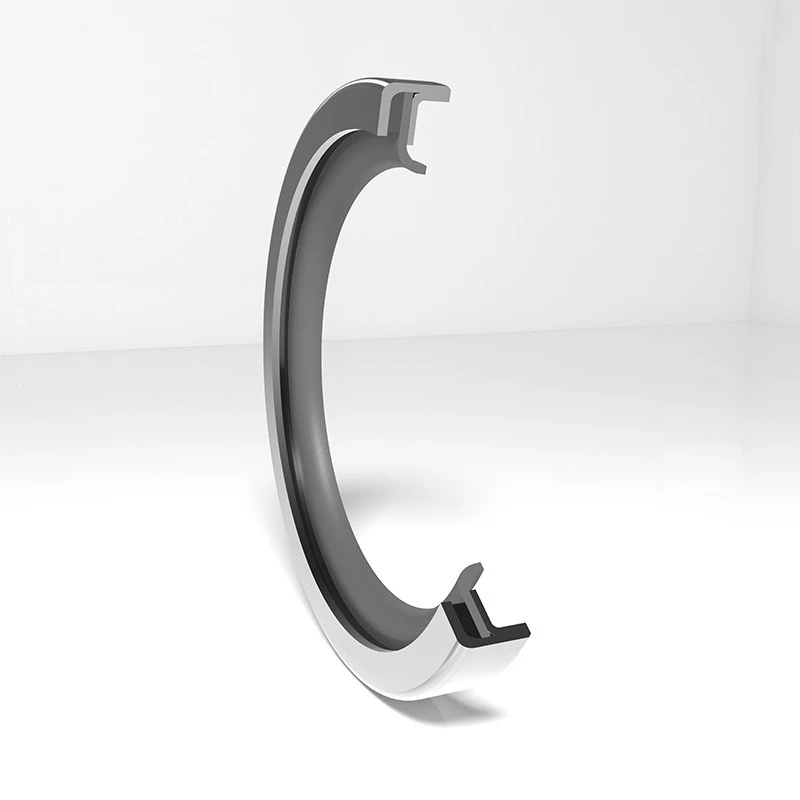

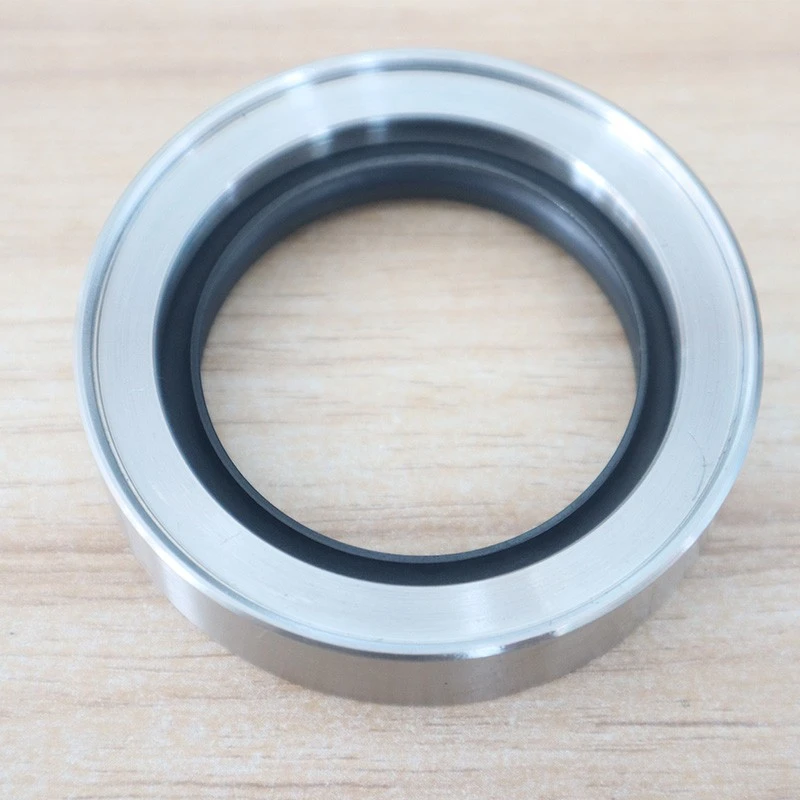

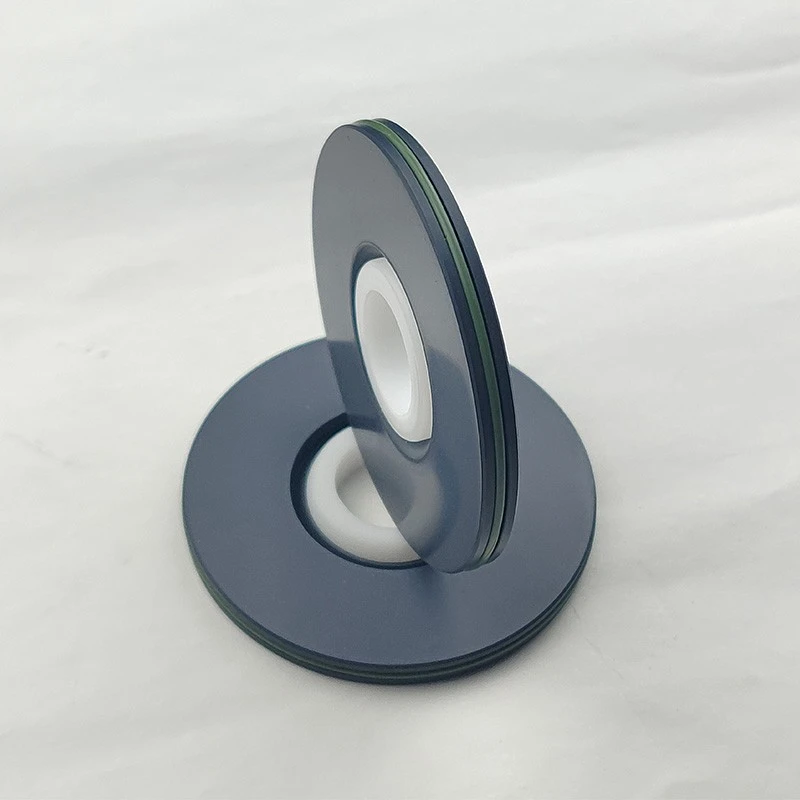

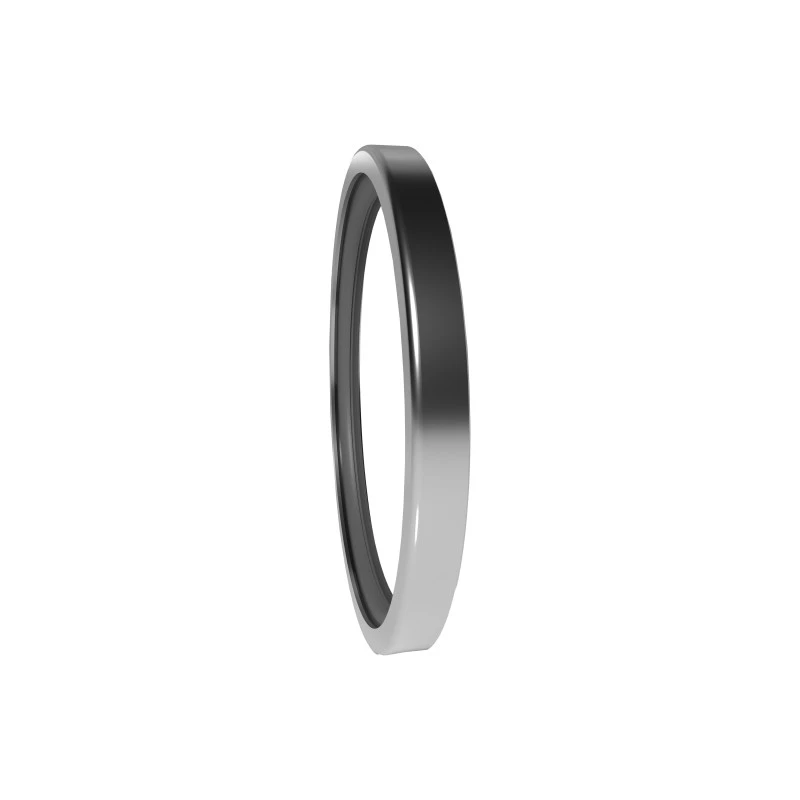

RCS 시리즈 PTFE Power Oil Seal에는 금속 골격 및 PTFE 씰링 립이 포함되어 있으며, 이는 복잡한 작업 조건에 적합합니다.

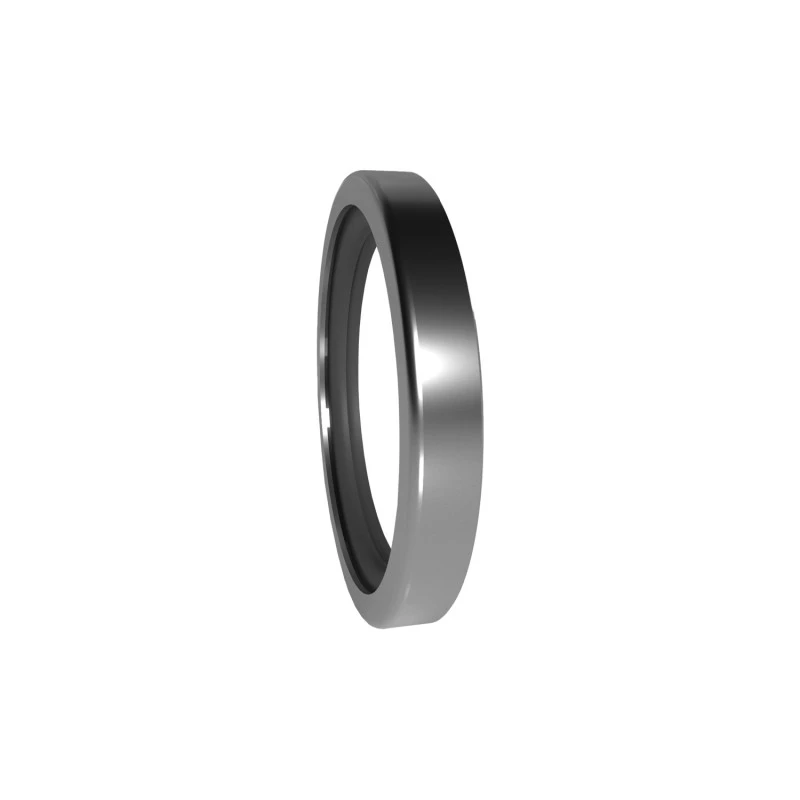

RC2057 시리즈 전체 PTFE 오일 씰은 전통적인 오일 씰이 충족 할 수없는 특별한 경우에 설계되었습니다.

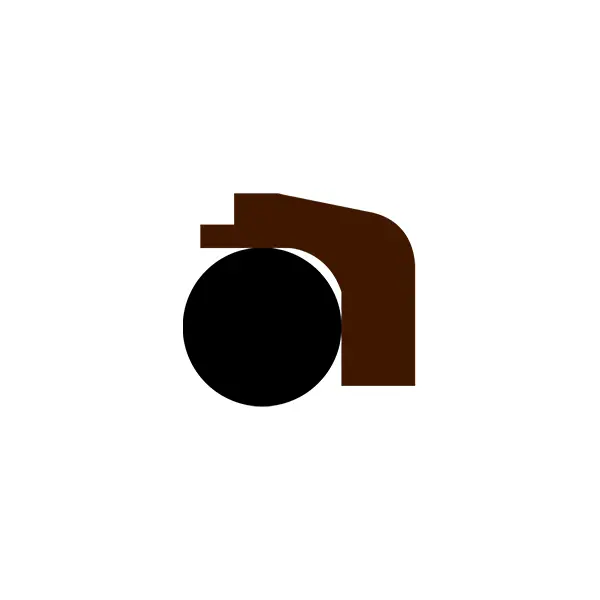

RC2065 시리즈는 간단한 구조와 쉬운 설치로 회전 샤프트를위한 편도 압력 씰을 제공합니다. 재료는 니트릴 고무 (NBR) 또는 플루오로 루버 (FKM) 일 수 있습니다.
Ruichen Seal의 다양한 씰은 수명이 낮고 마찰이 적고 밀봉 및 소형 구조의 특성이 있습니다. 유압 시스템, 공압 장비, 수압 장비, 고압 회전 기계 및 산업 장비 등에 널리 사용되므로 신뢰할 수있는 고성능 밀봉 솔루션을 제공합니다.
제품 기능 및 응용 프로그램 :
제품 기능 :
장수 : 고품질 재료와 구조 설계는 서비스 수명을 확장합니다.
마찰이 적은 : PTFE 및 PU 재료는 달리기 저항을 줄이고 효율성을 향상시킵니다.
좋은 밀봉 : 특수 립 및 오일 저장 탱크 설계는 우수한 밀봉 성능을 보장합니다.
Compact structure: Small space design, suitable for a variety of installation environments.
널리 적용 가능 : 유압, 공압, 수압 및 고압, 고속, 저속 및 기타 작업 조건에 적합합니다.
응용 분야 :
유압 시스템, 공압 장비, 수압 장비.
고압 회전 기계, 저속 헤비로드 장비.
산업 장비, 엔지니어링 기계, 자동차 및 항공 우주 및 기타 분야.
재료 선택 :
1. 일치하는 O- 링 재료를 선택할 수 있습니다 : R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등
2. 밀봉 링 재료 : 표준 재료 PTFE4, 기타 옵션 재료 PTFE1, PTFE2, PTFE3, PTFE5.
RCX18 재료 : HPU.

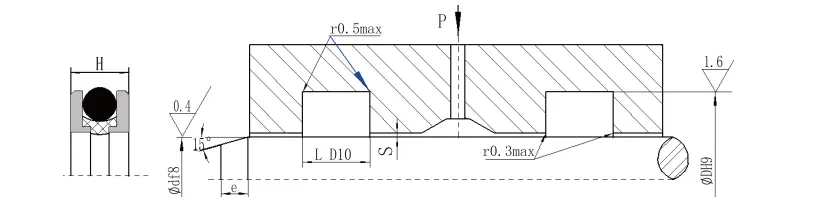

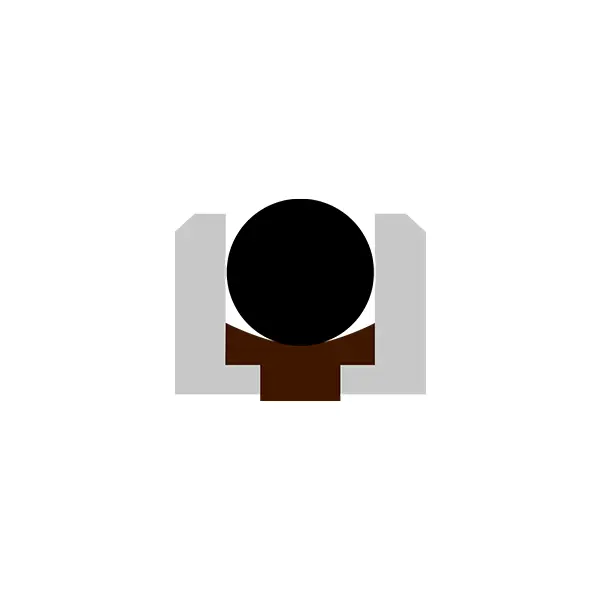

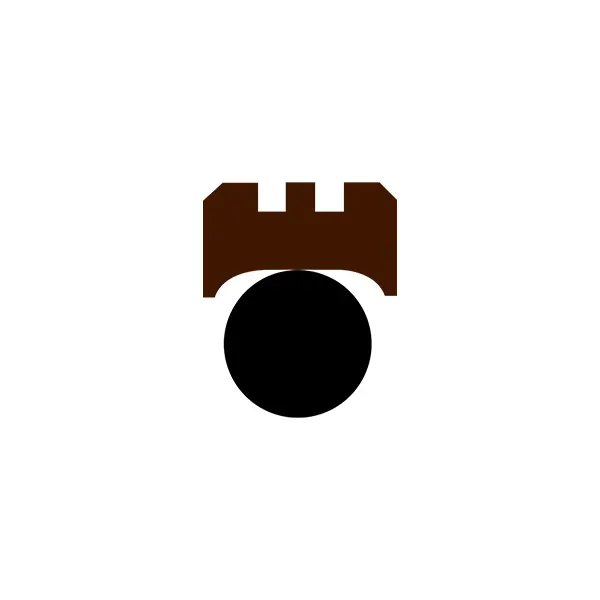

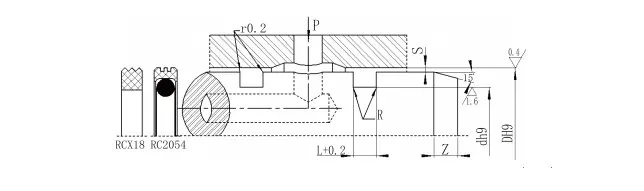

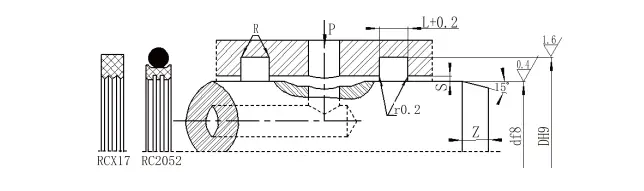

구조 다이어그램
주문 모델 RC2052-80X91X4.2-PTFE3-RO1 모델 -DXDXL 수질 코드 주문 모델 RCX17-80X91X4.2-HPU 모델 DXDXL MATERIAL CODE
주문 모델 RC2054-80X69X4.2-PTFE3-RO1 Model-D*L- 재료 코드 주문 모델 RCX18-80X69X4.2-HPU MODEL-D*L-MATERIAL CODE

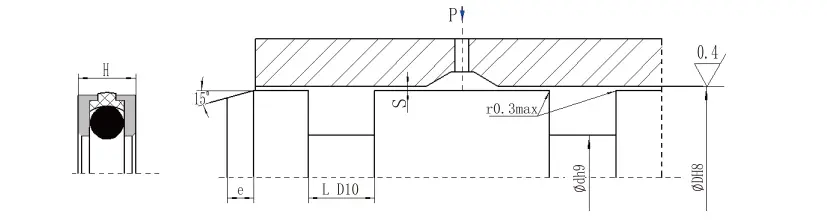

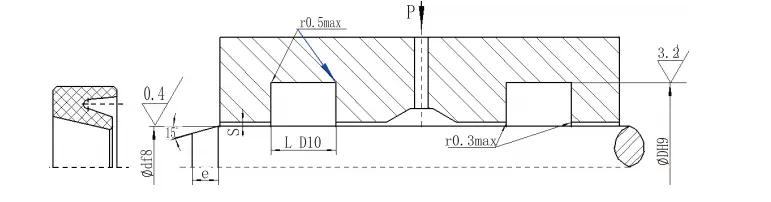

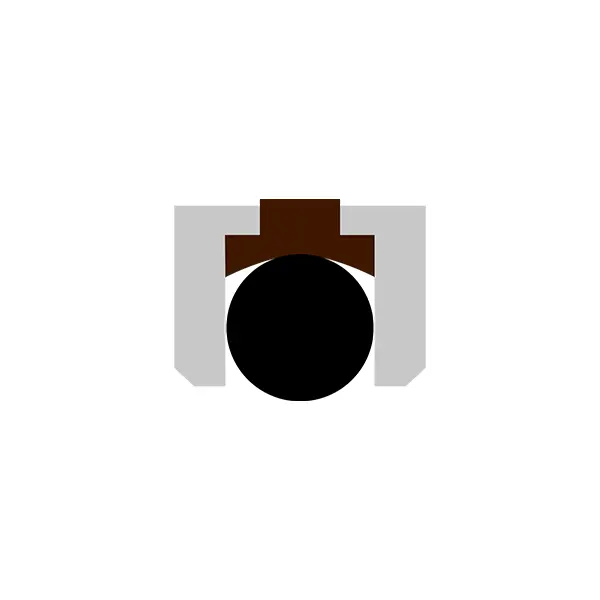

RDI 설치 치수
| DF8 | DH9 | L D10 | H | 갭 s | |
| 0-10mpa | 10-36MPA | ||||
| 50-79 | D+10 | 5 | 4.5 | 0.4-0.3 | 0.3-0.25 |
| 80-109 | D+13.8 | 7.5 | 7 | 0.45-0.35 | 0.35-0.3 |
| 110-299 | D+20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 300-600 | D+24 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
| > 600 | 회사에 문의하십시오 | ||||
모따기 길이
| 로드 직경 범위 | 모따기 길이 e≥ |
| 50-56 | 6 |
| 57-100 | 7 |
| 101-290 | 10 |
| 291-600 | 15 |
RDA 설치 치수
| DH8 | DH9 | L D10 | H | 갭 s | |
| 0-10mpa | 10-36MPA | ||||
| 50-124 | D-16 | 8 | 7.5 | 0.45-0.35 | 0.35-0.3 |
| 125-199 | D-20 | 10 | 9.5 | 0.55-0.45 | 0.45-0.35 |
| 200-600 | D-26 | 13 | 12.5 | 0.6-0.55 | 0.55-0.45 |
모따기 길이
| 로드 직경 범위 | 모따기 길이 e≥ |
| 50-95 | 7 |
| 96-190 | 10 |
| 191-300 | 12 |
| 301-600 | 15 |

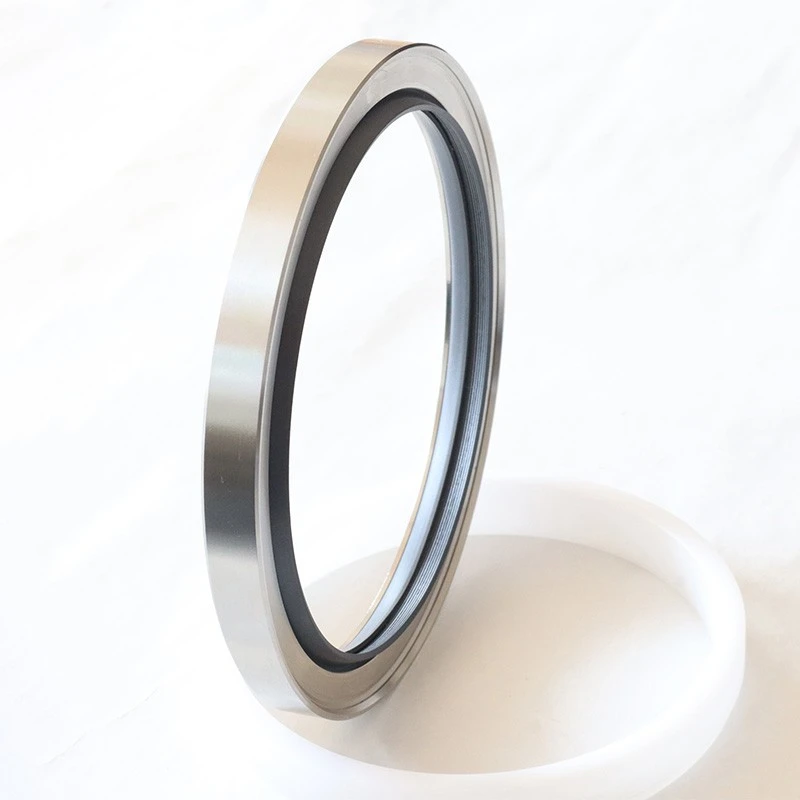

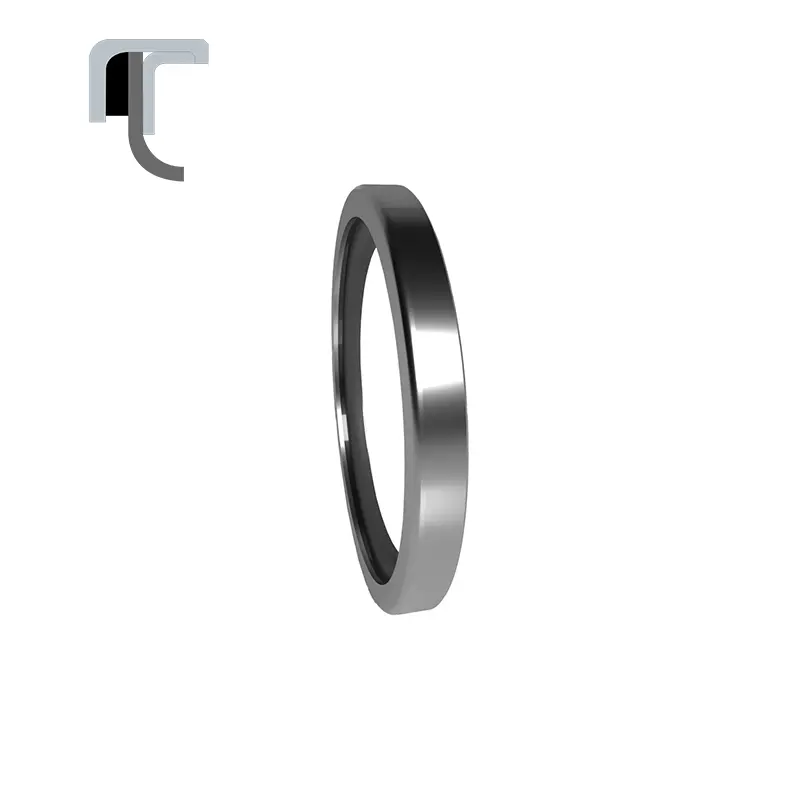

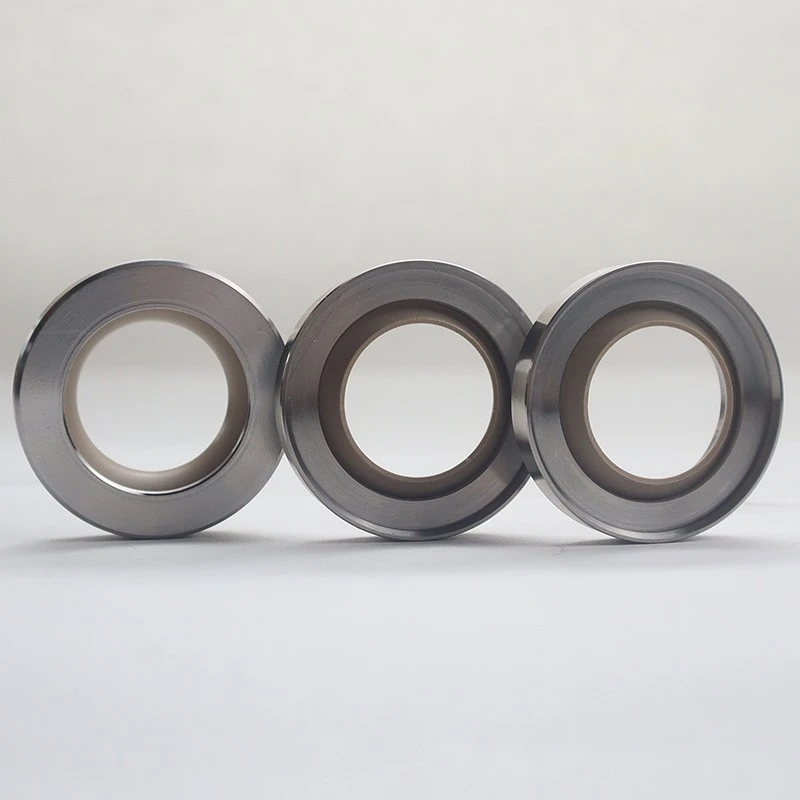

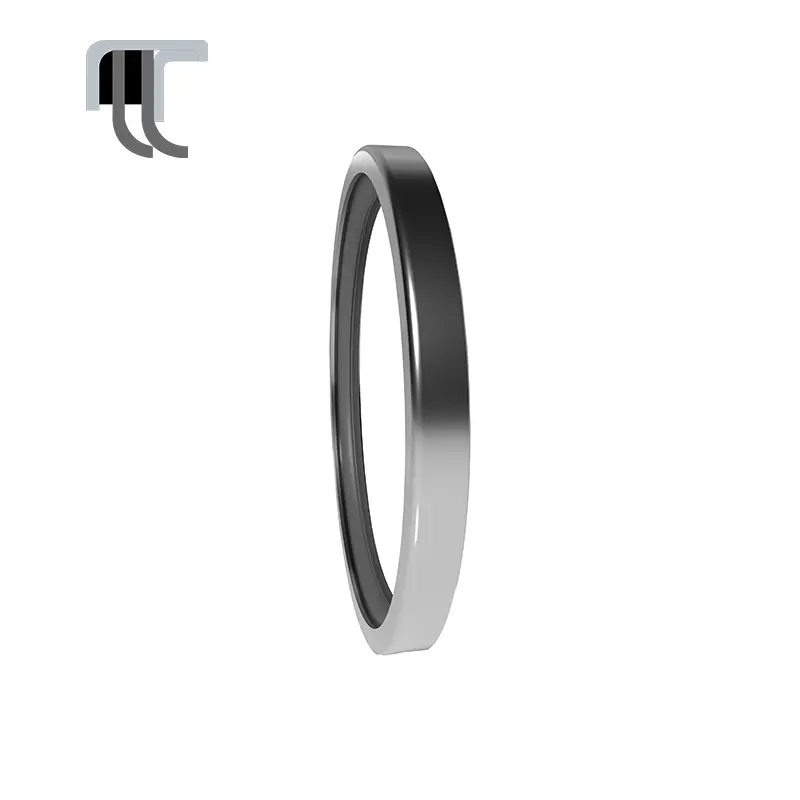

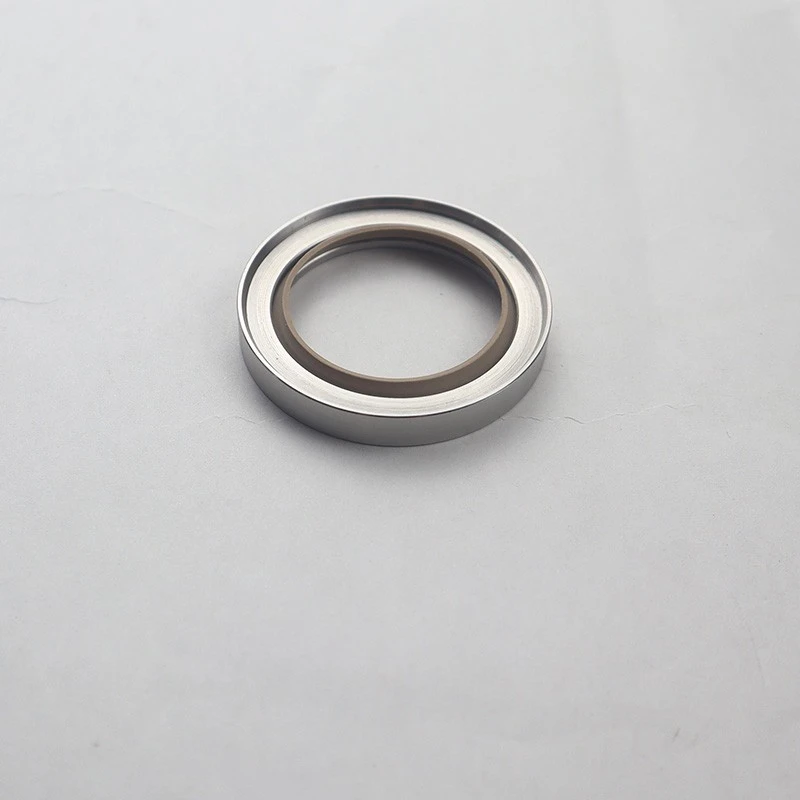

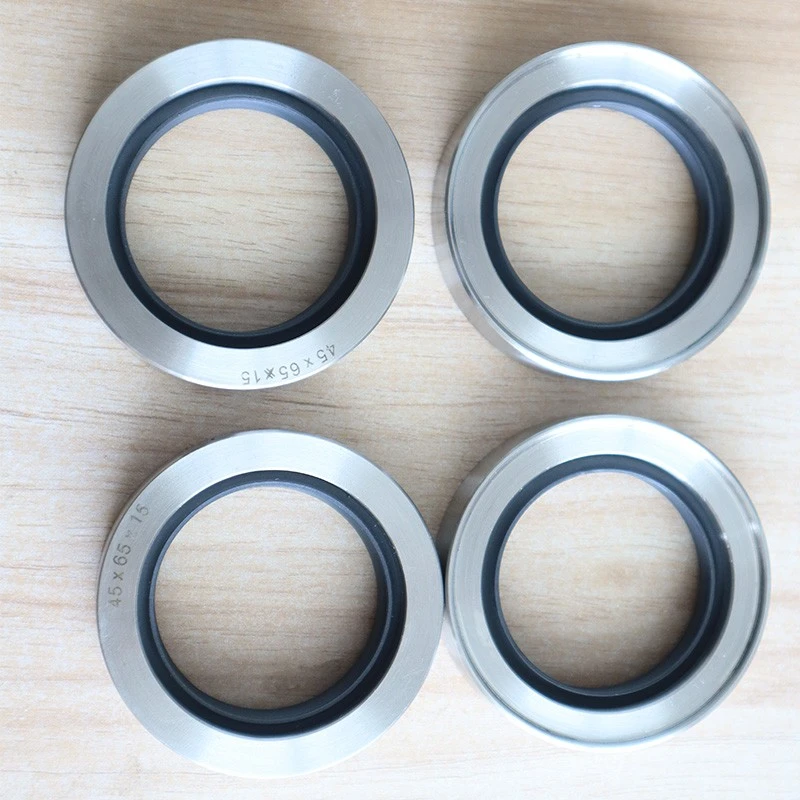

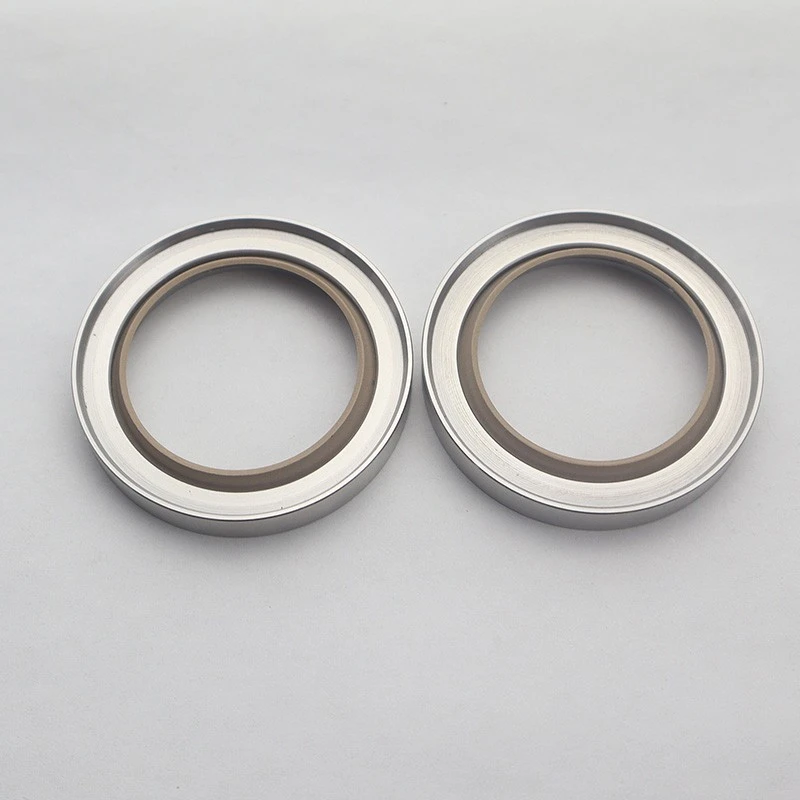

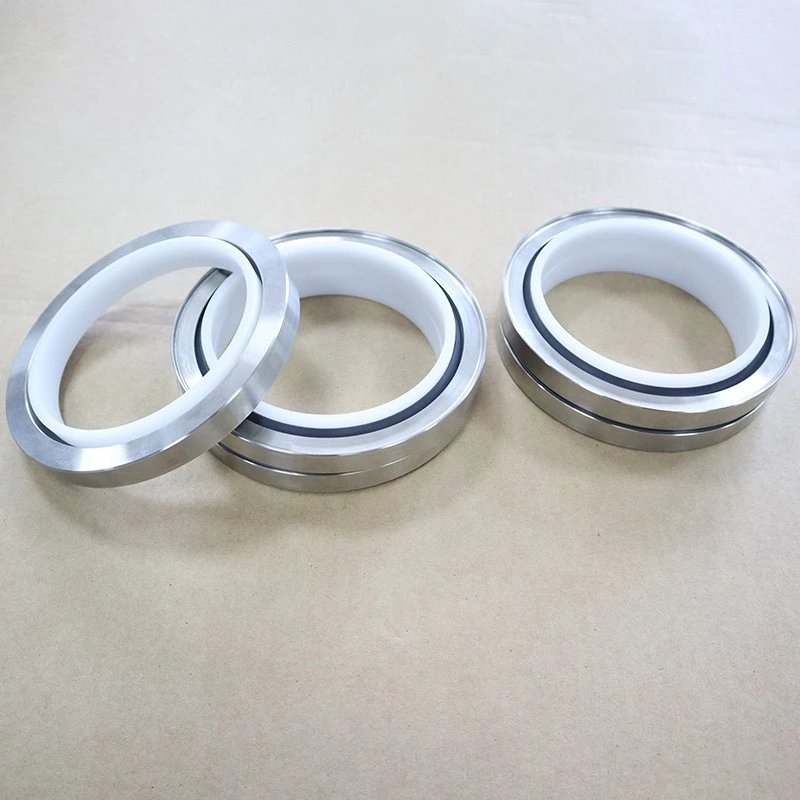

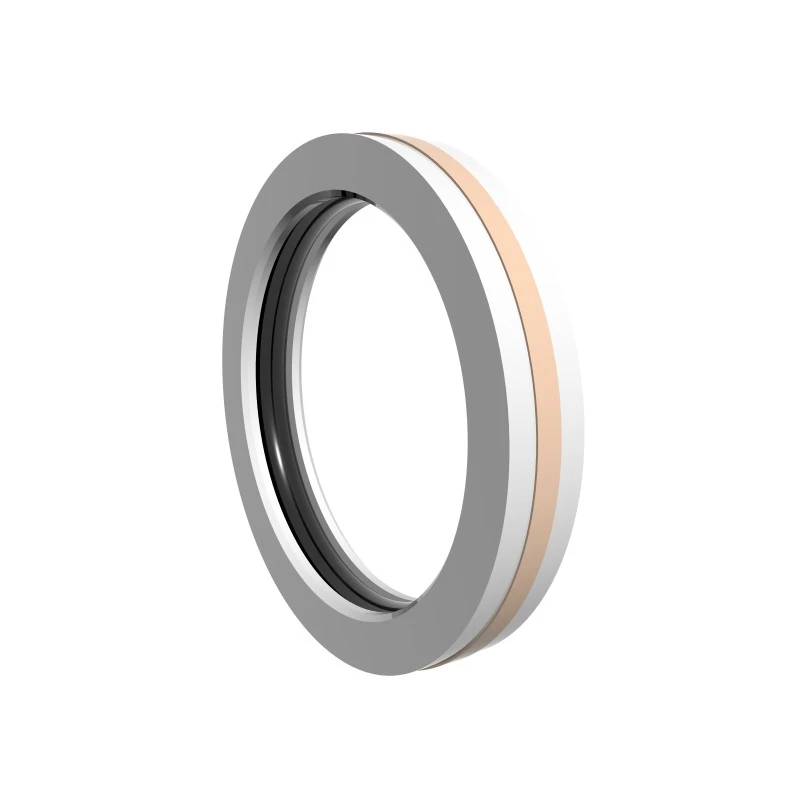

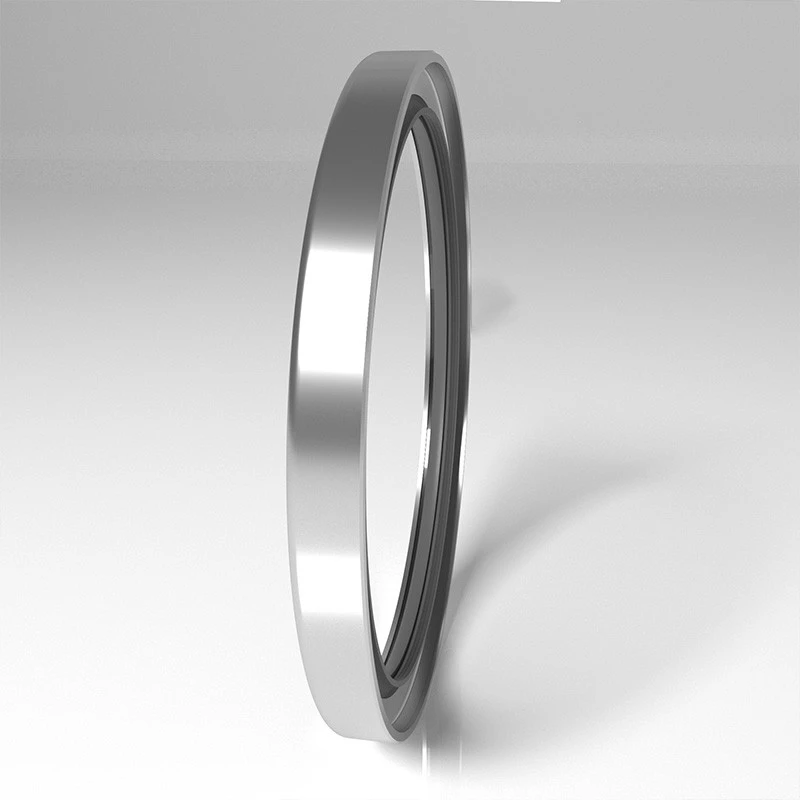

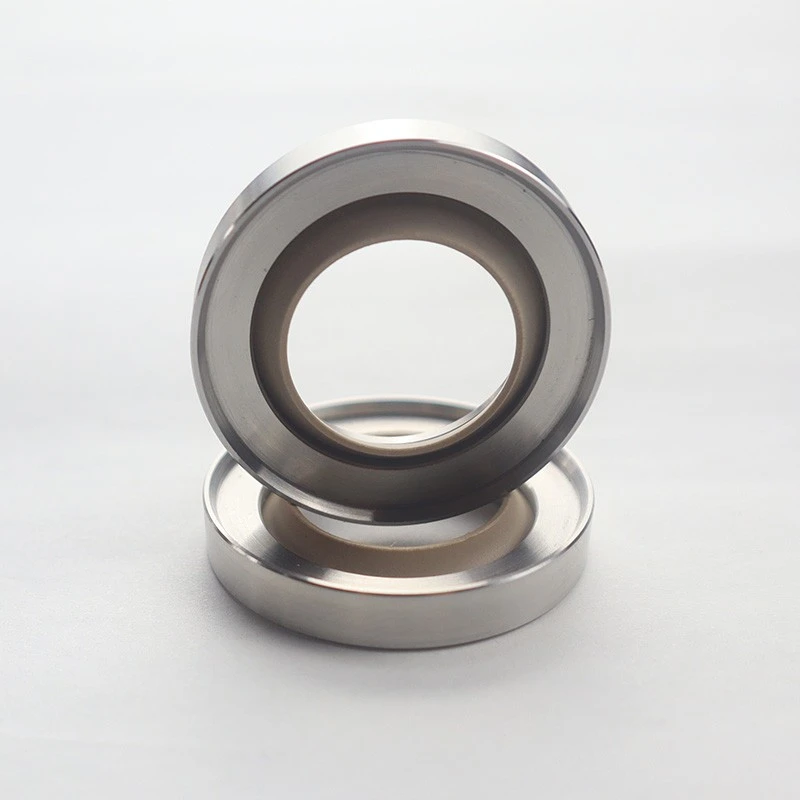

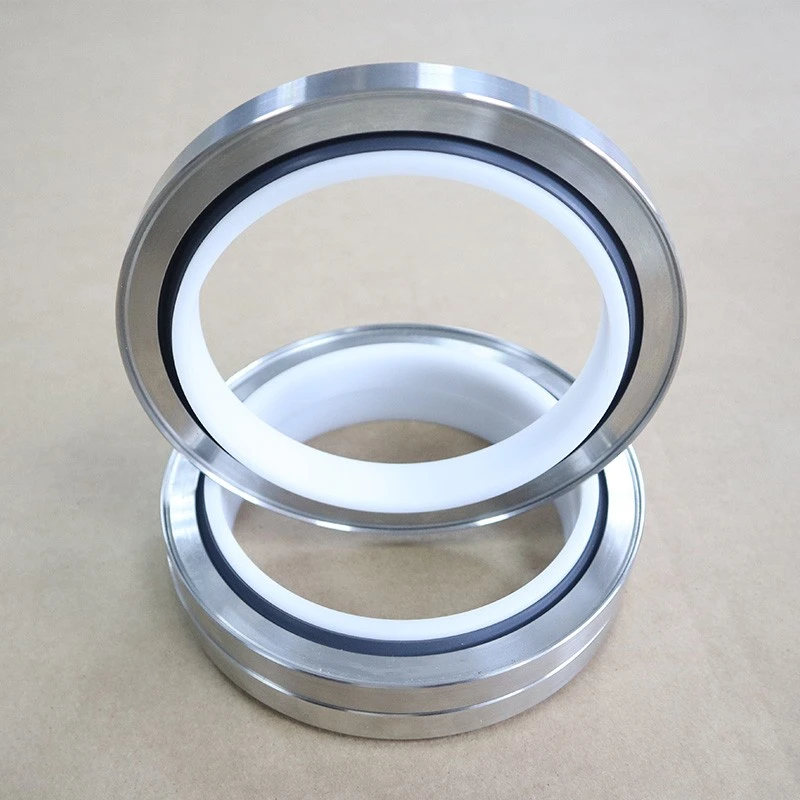

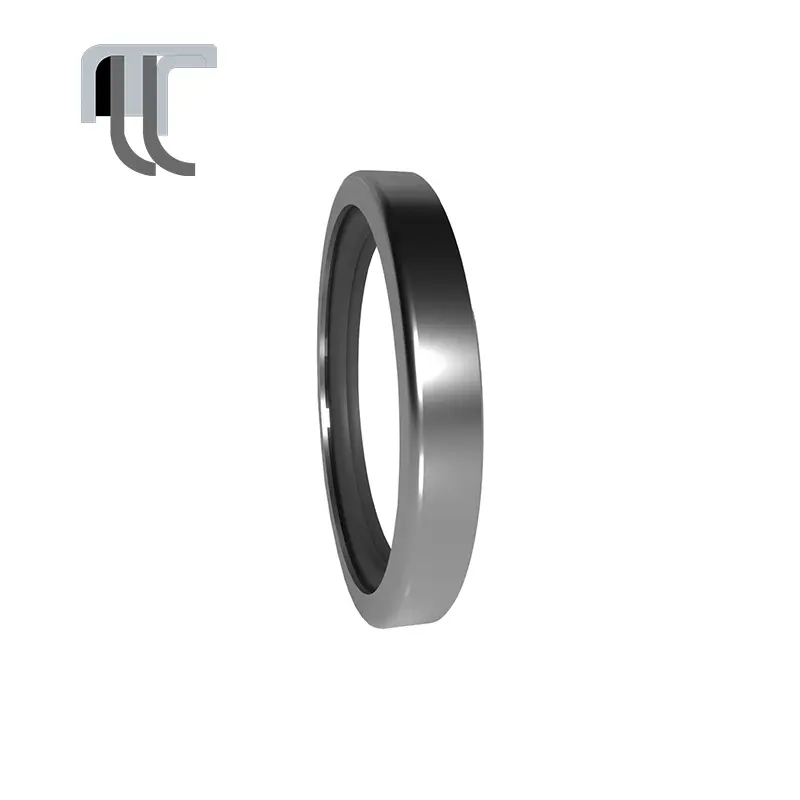

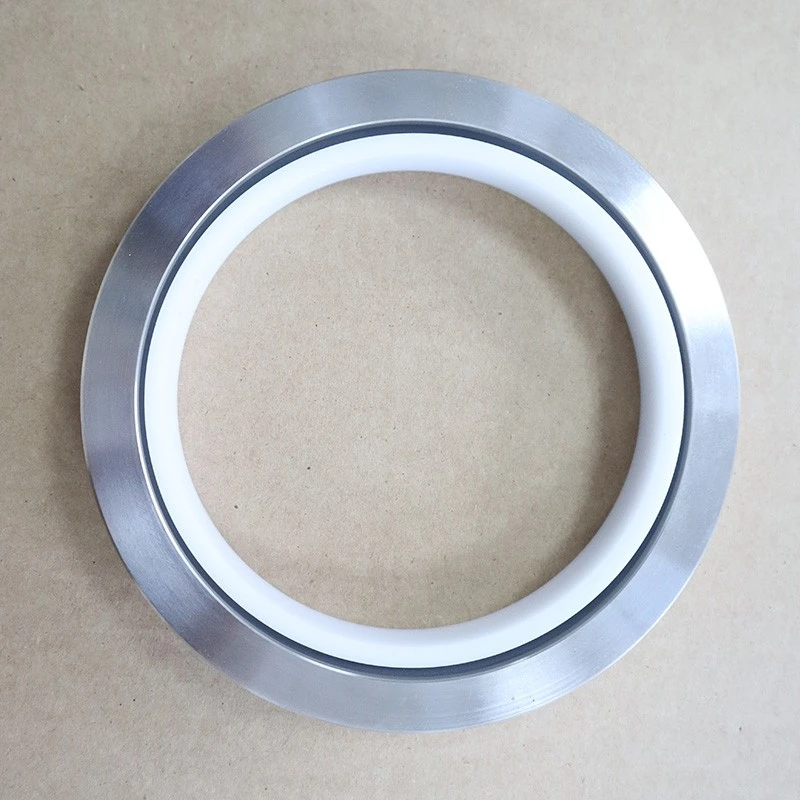

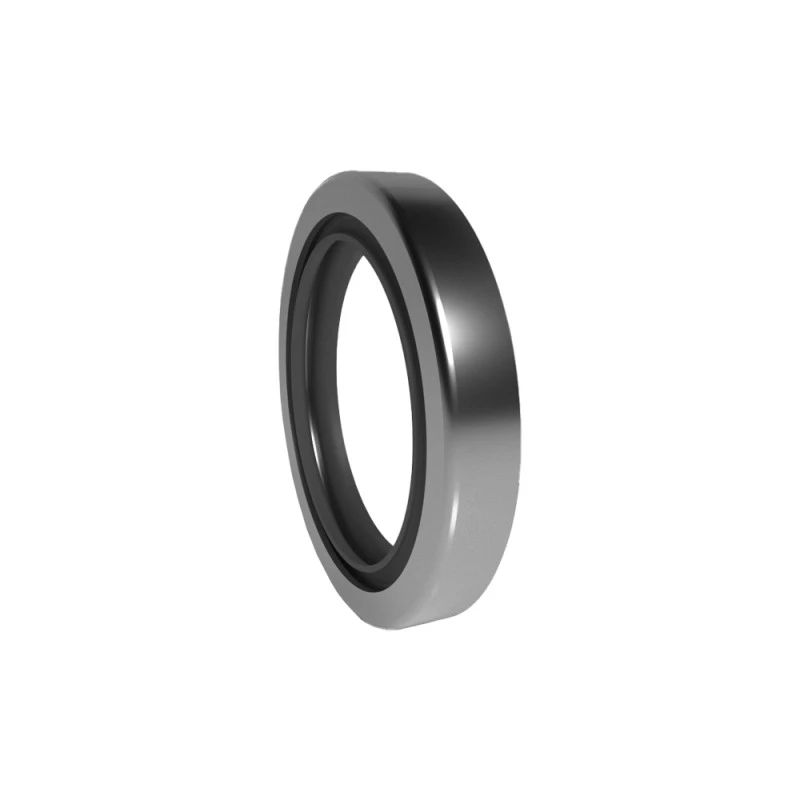

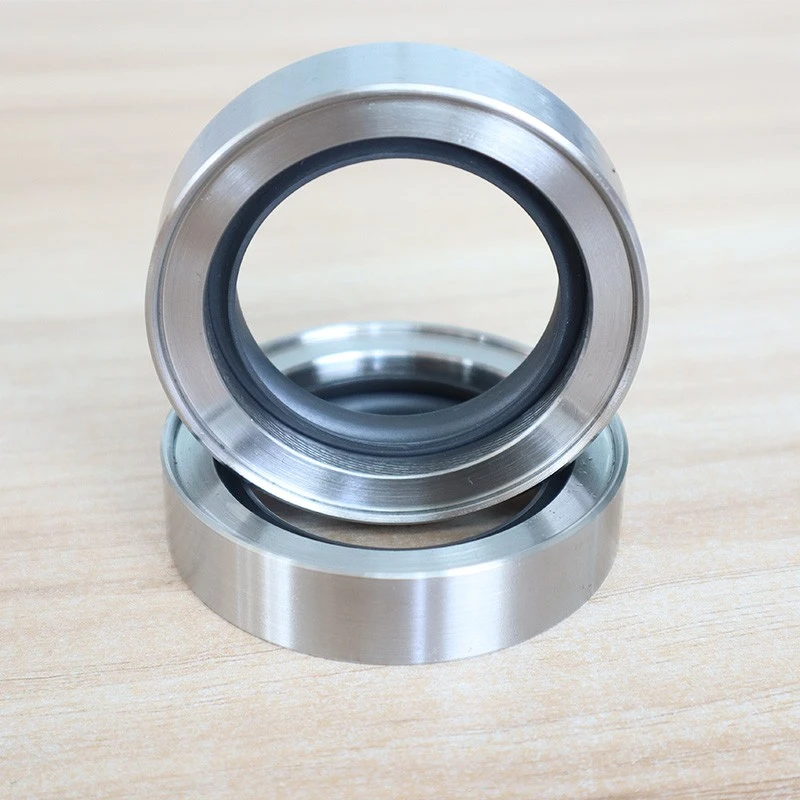

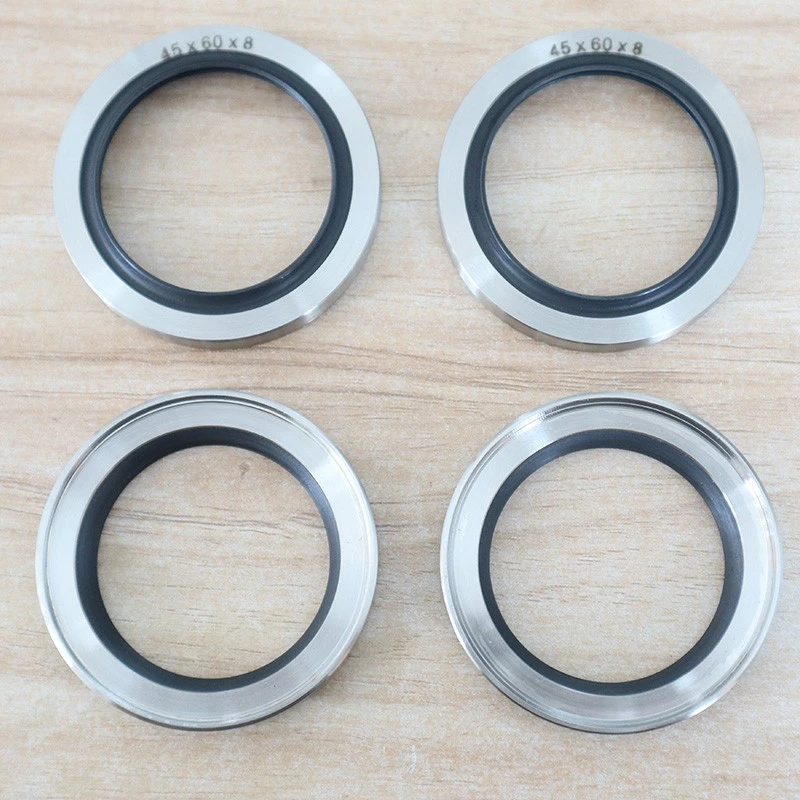

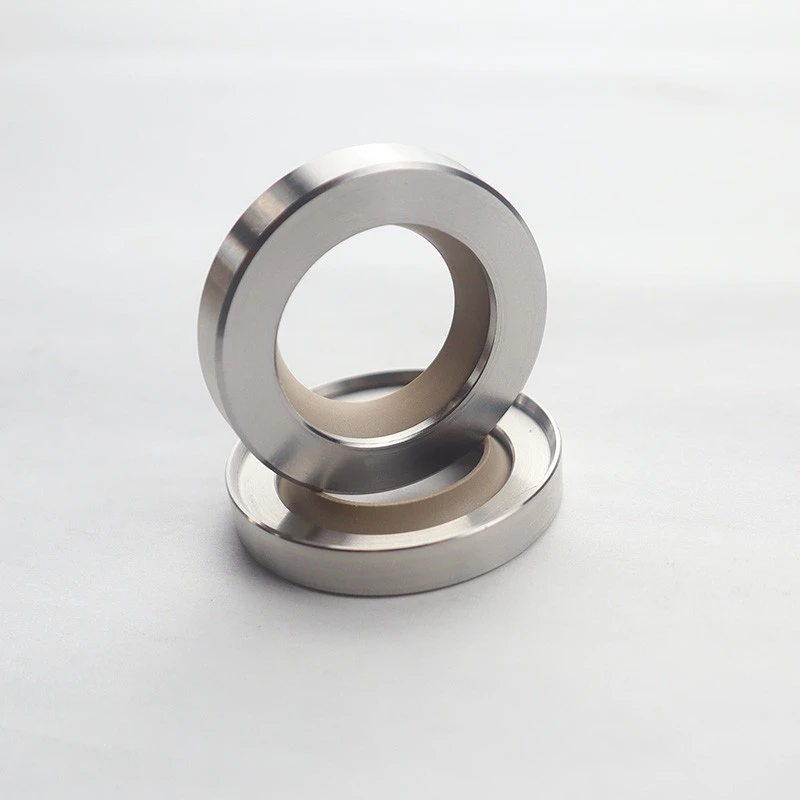

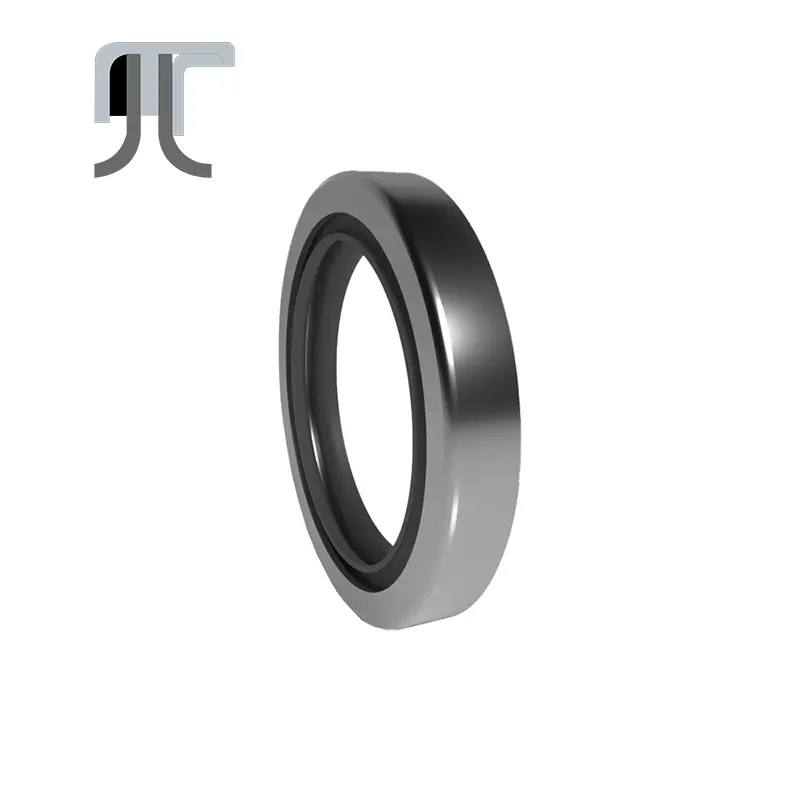

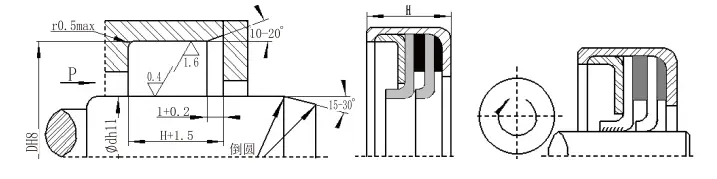

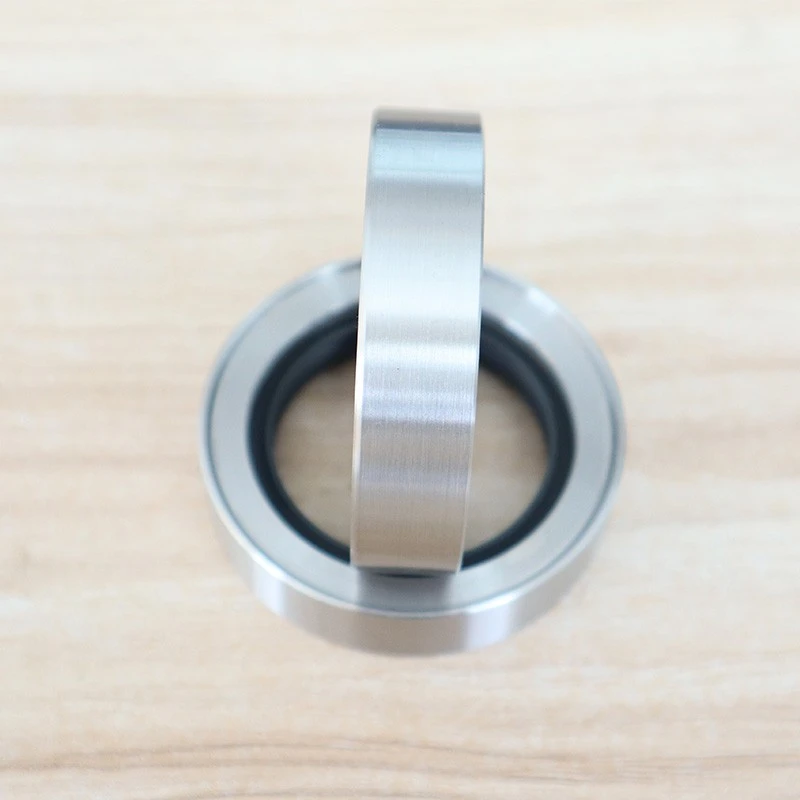

RCS 유형 PT FE 파워 오일 씰 (PTFE 오일 씰)

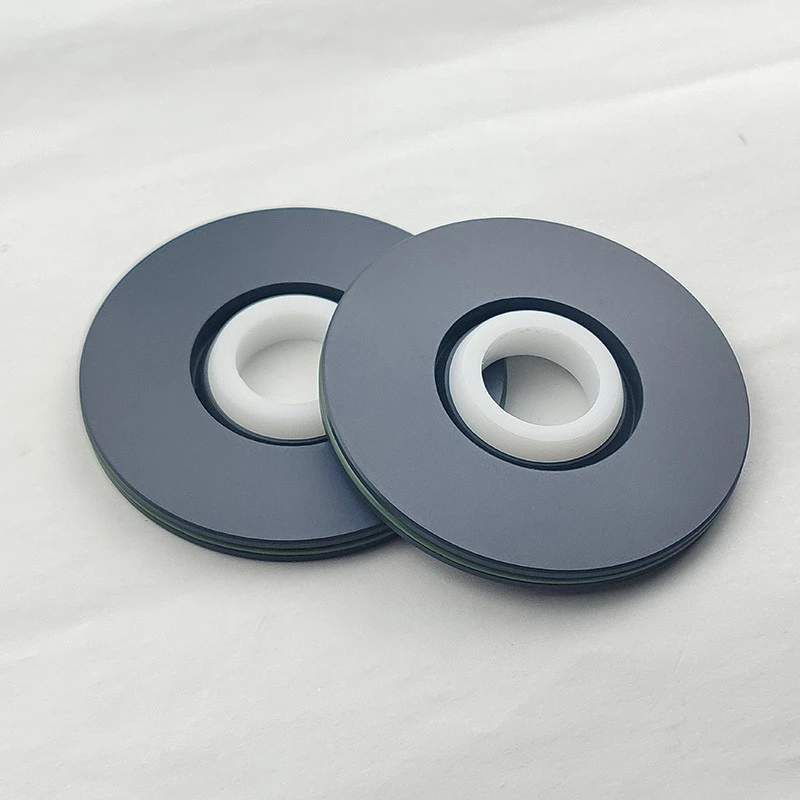

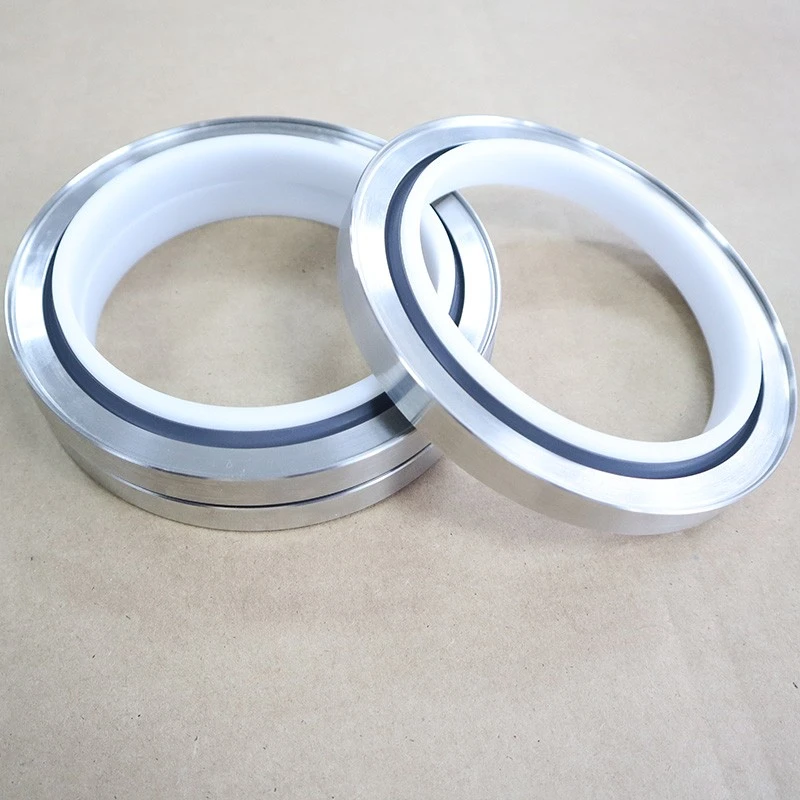

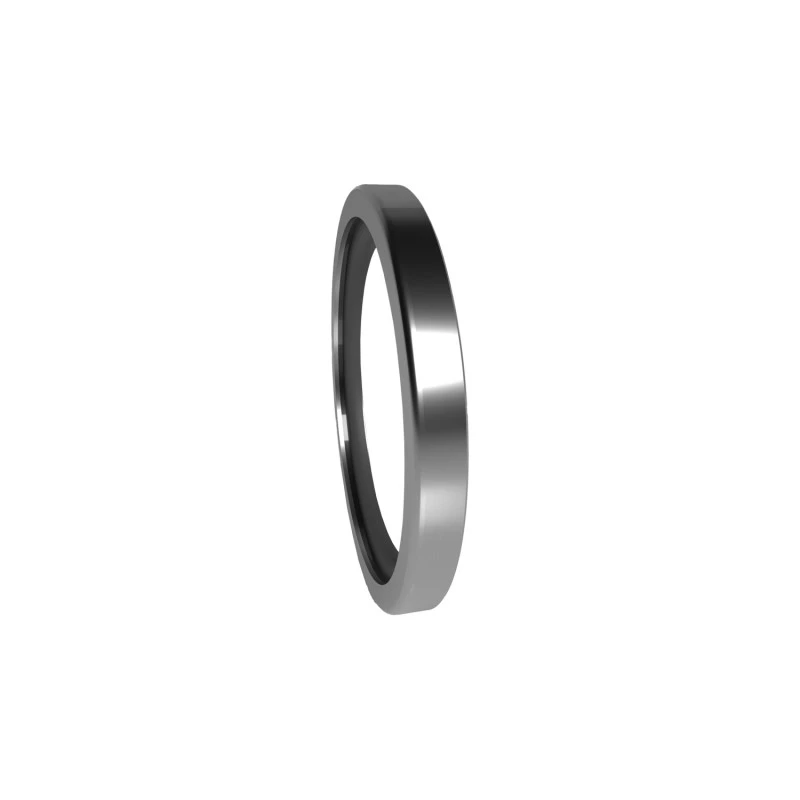

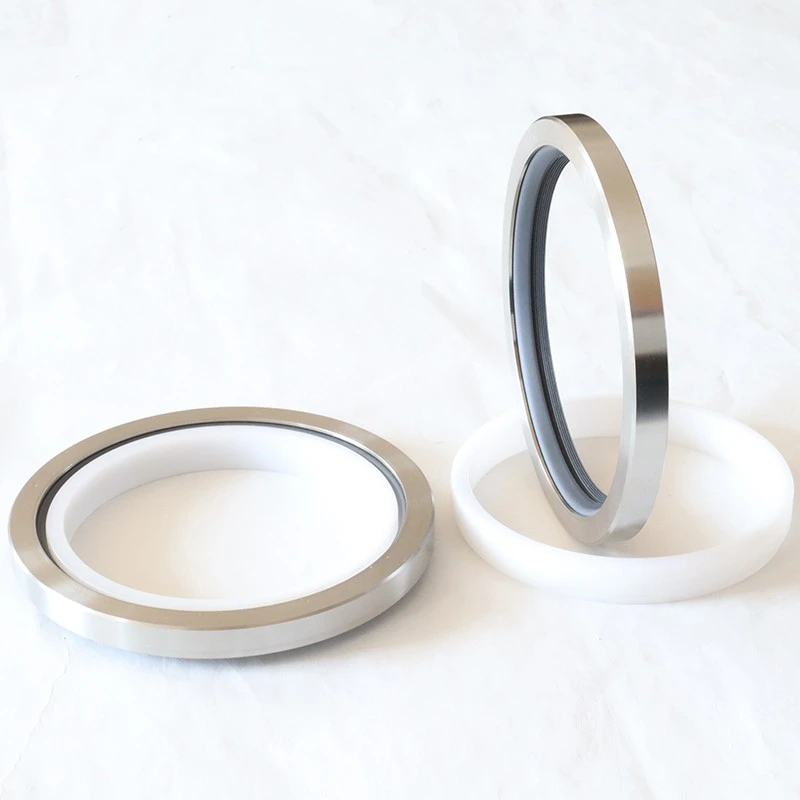

RC2057 전체 PT FE 오일 씰 타이핑

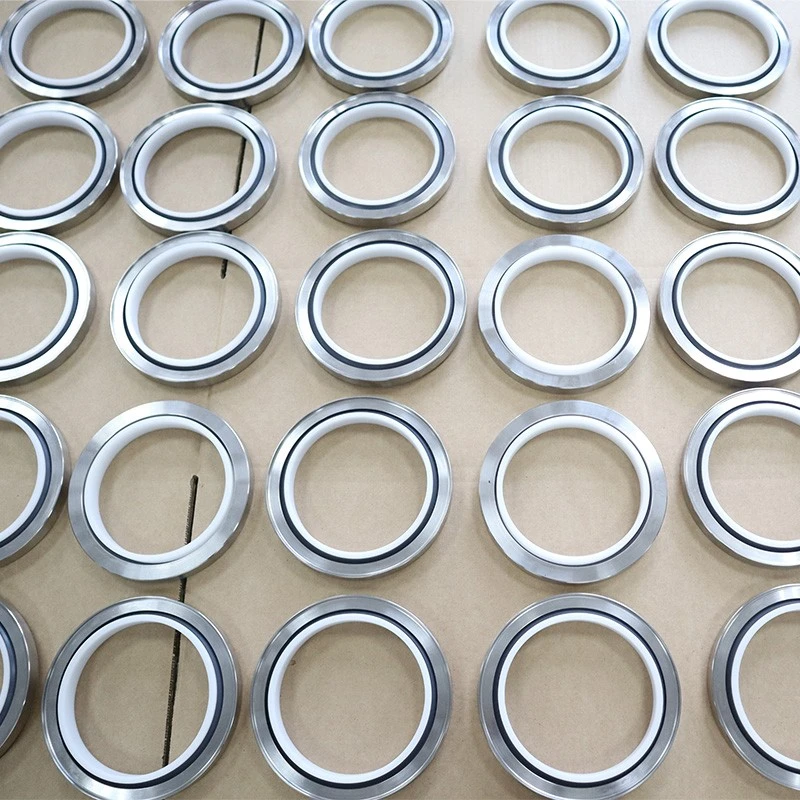

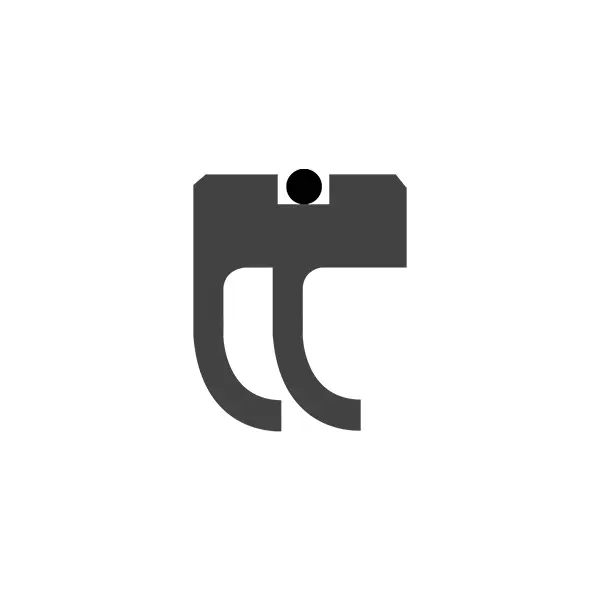

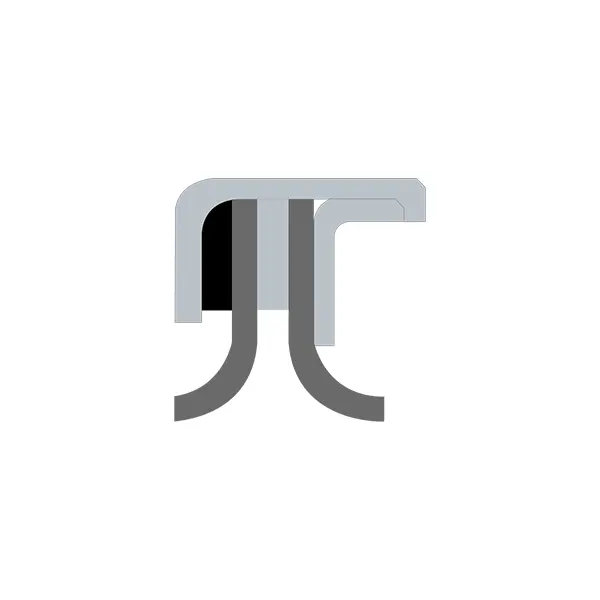

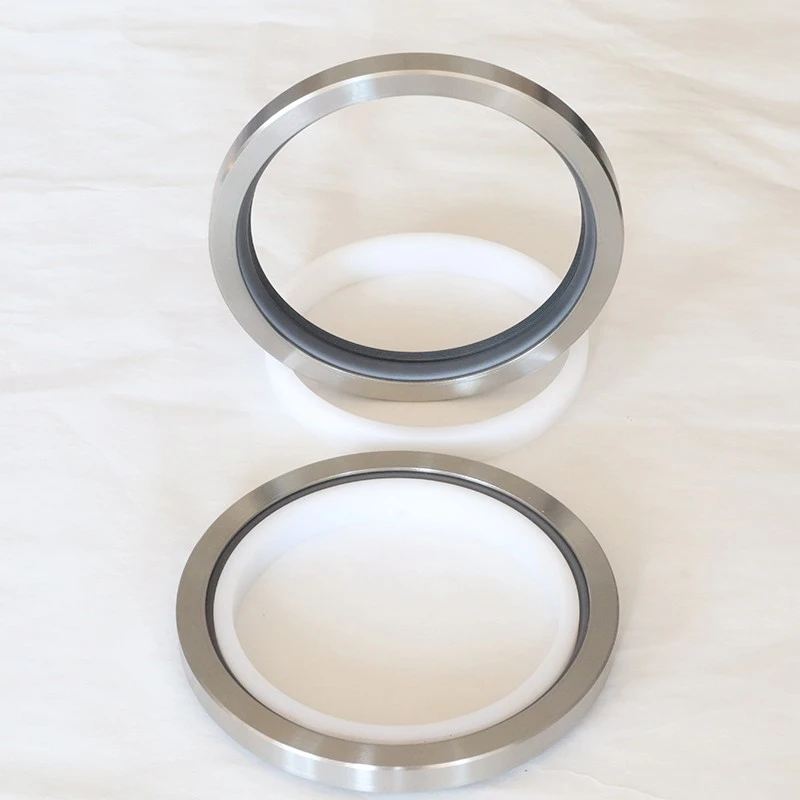

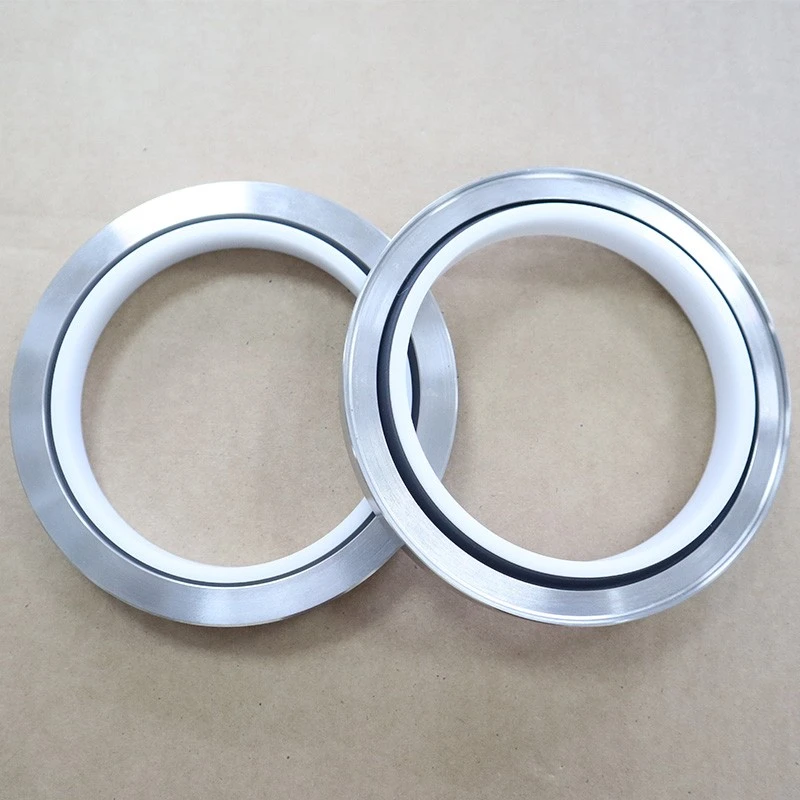

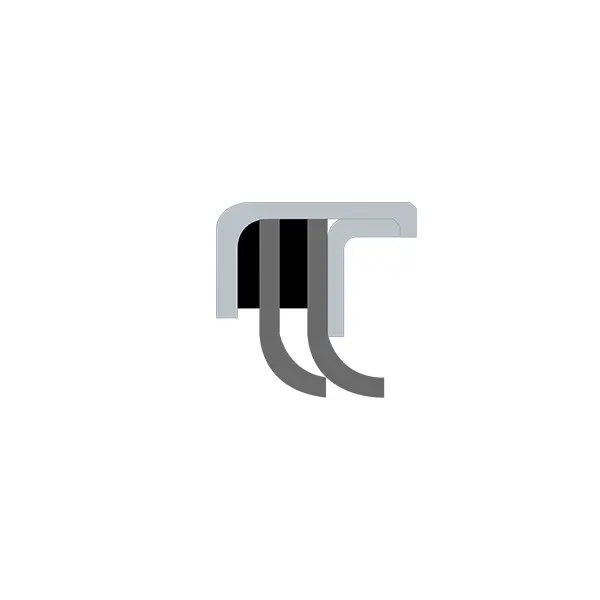

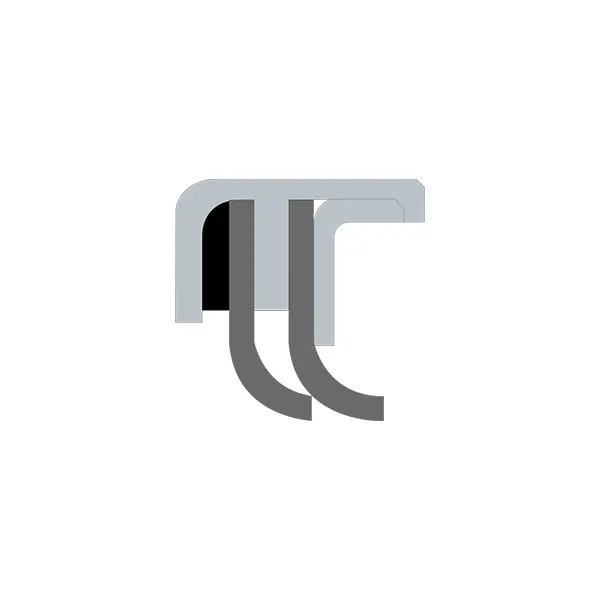

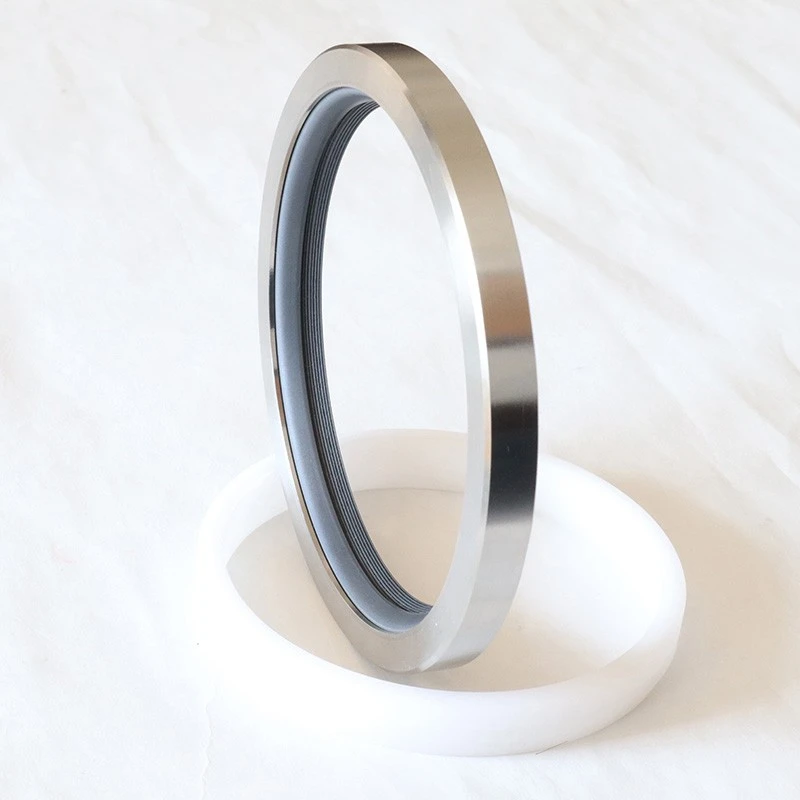

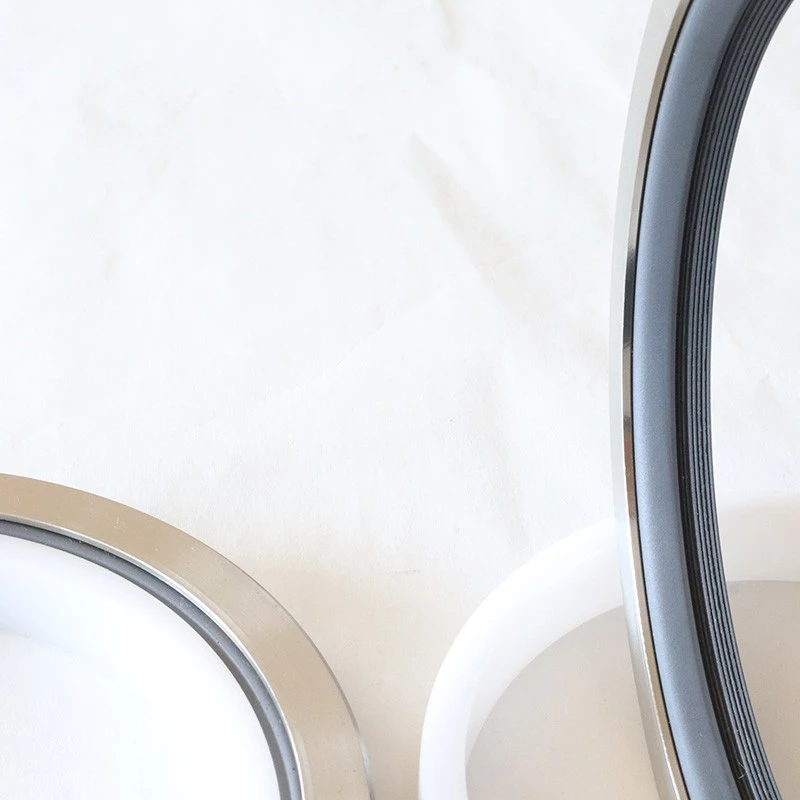

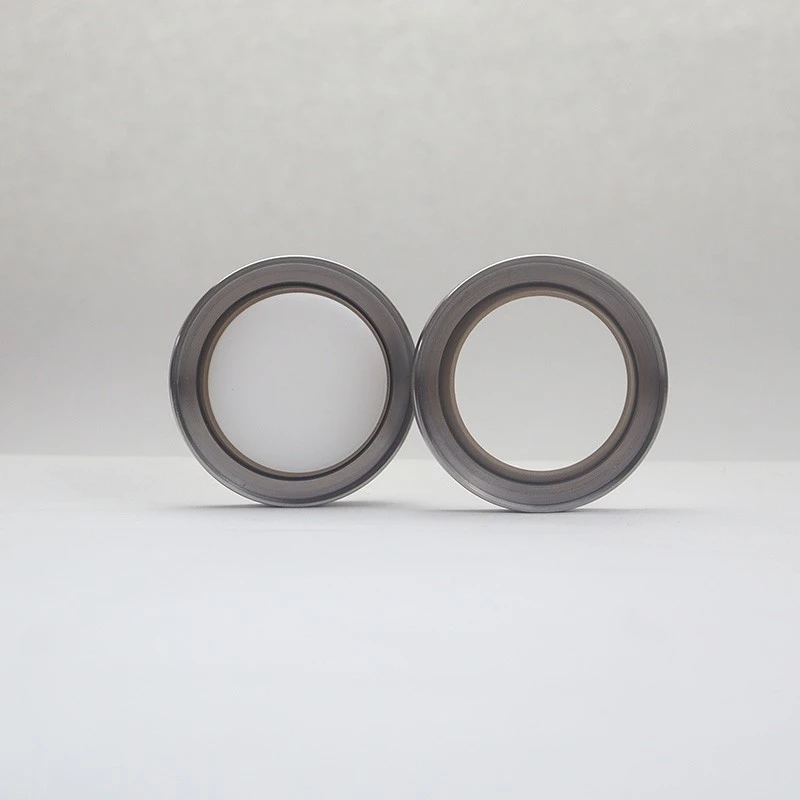

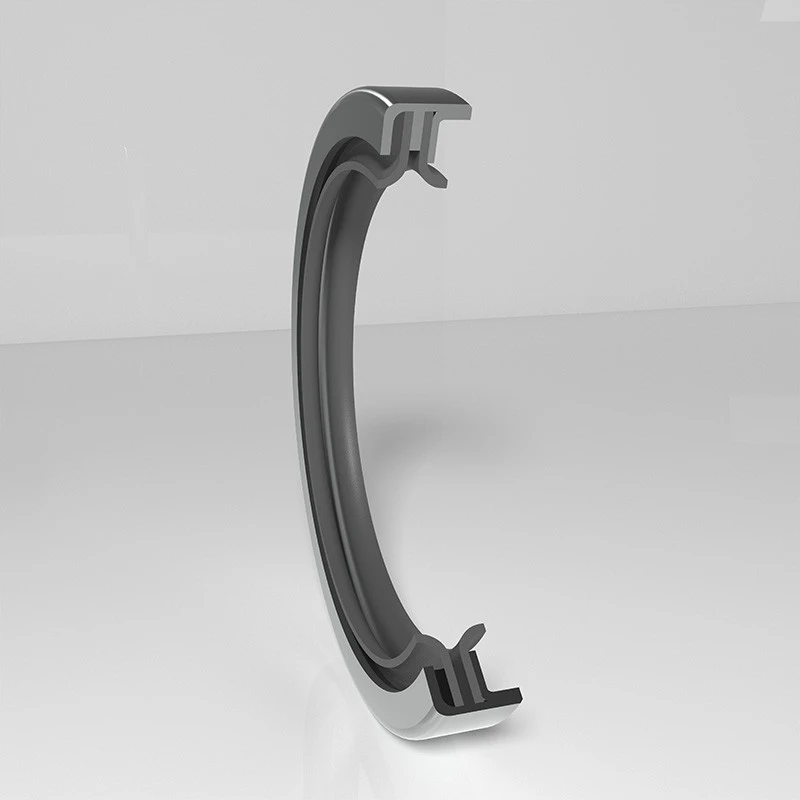

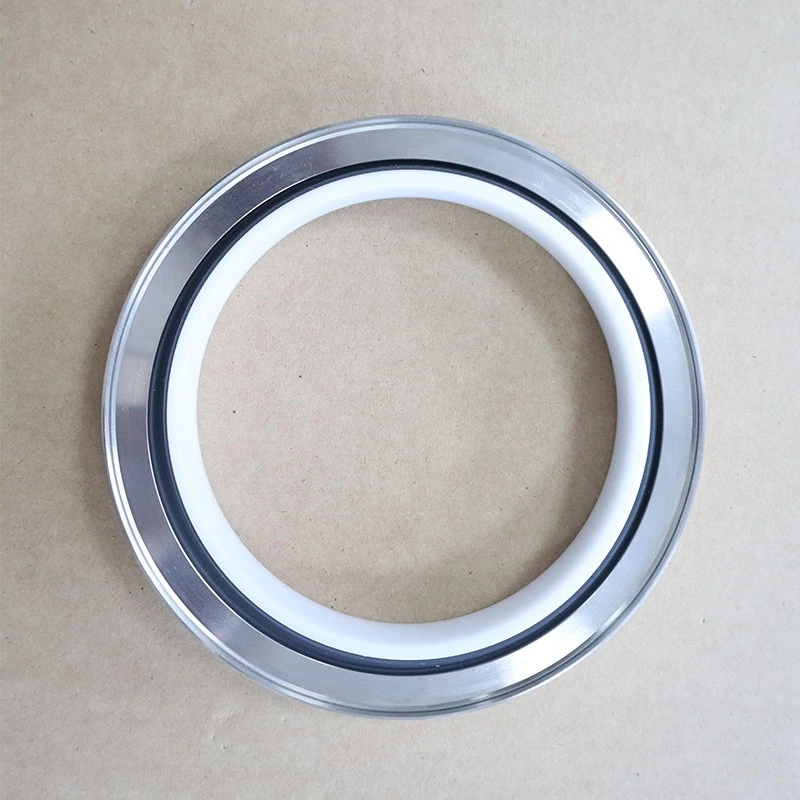

RCS 유형 PTFE 파워 오일 씰은 금속 프레임, PTFE 씰링 립 및 내부 정적 씰로 구성됩니다. 유형, B 유형, C 유형, D 유형 등으로 나뉩니다. RC2057 유형 전체 PTFE 오일 씰은 유형 및 B 유형으로 나뉩니다. 특히 기존 오일 씰이 요구 사항을 충족 할 수없는 경우에 적합합니다. 특징:
1. 화학 부식 저항
2. 넓은 온도 범위
3. 낮은 윤활 및 오일이없는 윤활에 적합합니다
4. 최소 전력 소비를 달성하기위한 낮은 마찰
5. 고속 속도에 적합합니다
6. 장기 종료 후 고착 없음, 스타트 업에 대한 저항이 낮습니다.
7. 경화되지 않은 회전 샤프트에 적합합니다 (PTFE 립의 합리적인 선택)
8. 더 높은 압력을 가진 경우에 적합합니다
ⅰ. 일반적인 응용 프로그램 :
로터리 압축기, 나사 압축기, 변속기/기어 박스, 송풍기, 엔진, 공작 기계 펌프, 유압 모터, 원심 분리기 등
ⅱ. 짝짓기 표면에 대한 경도 요구 사항
권장 경도 : HRC ≥ 58. 필요한 경도는 많은 요인과 관련이 있습니다. 소프트 회전 샤프트는 저압 및 저속 상황에서도 적용됩니다. PTFE6 립 플레이트는 연질 금속에 권장됩니다.
ⅲ. 짝짓기 표면에 대한 품질 요구 사항
ra = 0.2-0.63 a rz = 1-3um rmax = 1-4um

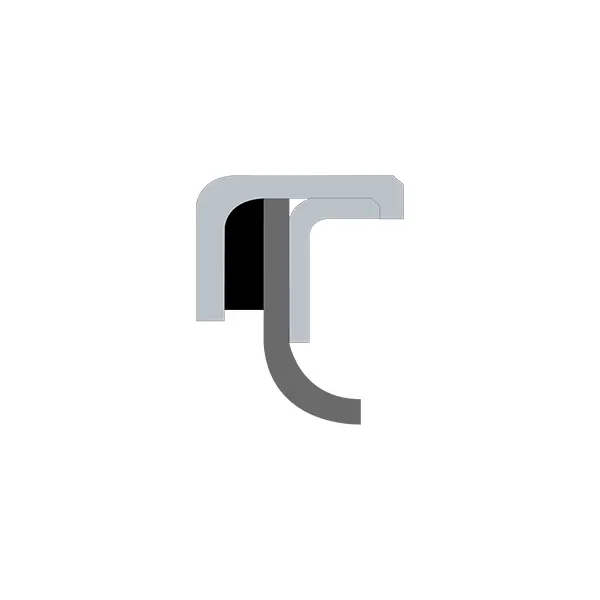

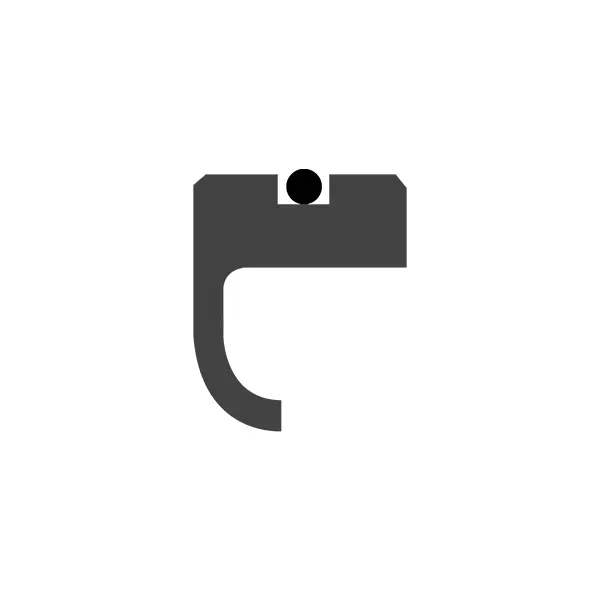

| 단면 모양 | 모델 | 압력 (MPA) | 온도 (℃) | 속도 (M/S) | 중간 |
|
RCS-A | 0.5 | -35 ~+200 | 40 | 오일, 가스, 물 등 |
|
RCS-B | 2 | -35 ~+200 | 20 | 오일, 가스, 물 등 |
|
RCS-C | 1 | -35 ~+200 | 20 | 오일, 가스, 물 등 |
|
RCS-D | 2 | -35 ~+200 | 20 | 오일, 가스, 물 등 |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | 거의 모든 미디어 |
|
RC2057-B | 2 | -35 ~+200 | 20 | 거의 모든 미디어 |
ⅳ. 유체 전력 나선형 흐름 패턴 :
RCS-D 유형은 밀봉 능력을 향상시키기 위해 나선형 흐름 패턴 구조를 갖는 립 플레이트를 채택합니다. 회전 샤프트는 한 방향으로 만 회전 할 수 있습니다.

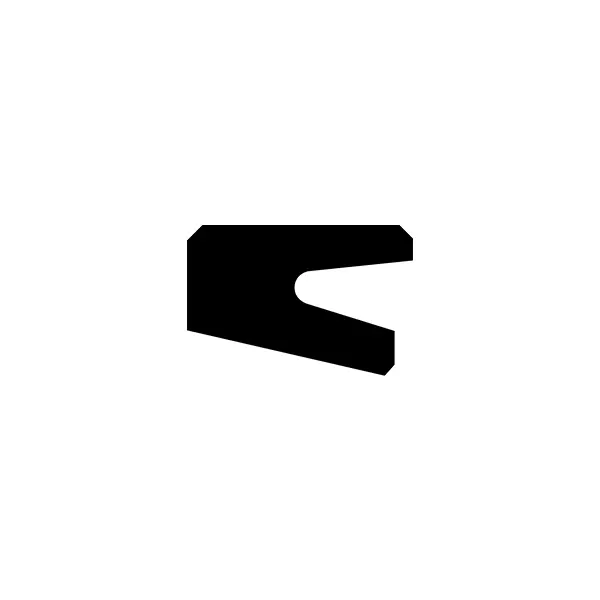

RC20658 설치 치수
| 모델 | DF8 | DH9 | L D10 | S맥스 |
| RC2065A | 400-3000 | D+16.8 | 15.1 | 1.2 |
| RC2065 | 400-3000 | D+17.5 | ||
| > 3000 | 회사에 문의하십시오 | |||
모따기 길이
| 로드 직경 범위 | 모따기 길이 e≥ |
| 400-1000 | 15 |
| 1001-2000 | 20 |
| 2001-3000 | 25 |

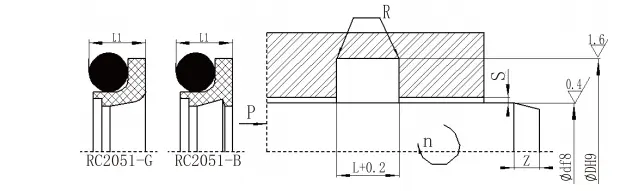

사양 및 치수 :
| D F8 기준 RC2051 | D F8 라이트 하중 RC2051-Q | D F8 무거운 짐 RC2051-Z | D H9 | L+0.2 | L1 | r맥스 | S맥스 | Z최소 | d0 | ||
| <10mpa | <20mpa | <40mpa | |||||||||
| - | 5 ~ 15.9 | - | D+4.5 | 3. 1 | 2.8 | 0.3 | 0.3 | 0.2 | 0. 15 | 3 | 1.8 |
| 5 ~ 15.9 | 16 ~ 38.9 | - | D+6.3 | 4.0 | 3.7 | 0.4 | 0.4 | 0.25 | 0. 15 | 4 | 2.65 |
| 16 ~ 38.9 | 39 ~ 107.9 | 5 ~ 15.9 | D+8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 39 ~ 107.9 | 108 ~ 670.9 | 16 ~ 38.9 | D+11.7 | 7.6 | 7. 1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 108 ~ 670.9 | 671 9 999 | 39 ~ 107.9 | D+15.5 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 671 9 999 | 1000 ~ 1599 | 108 ~ 670.9 | D+19.4 | 12. 1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.60 |
| 1000 ~ 1599 | ≥1600 | 671 9 999 | D +22 | 14.8 | 13.5 | 0.8 | 0.8 | 0.6 | 0.4 | 15 | 10.0 |
| ≥1600 | - | 1000 ~ 1599 | D+26 | 17.8 | 16.3 | 1.0 | 1.0 | 0.7 | 0.6 | 20 | 12.0 |
참고 : 1. 샤프트 직경 ≤30mm의 경우 열린 그루브를 사용하는 것이 좋습니다. 가벼운 하중 유형은 닫힌 그루브로 설치하기가 더 쉽습니다.
2. 회전 샤프트의 표면 경도는 HRC> 58 인 것이 좋습니다.

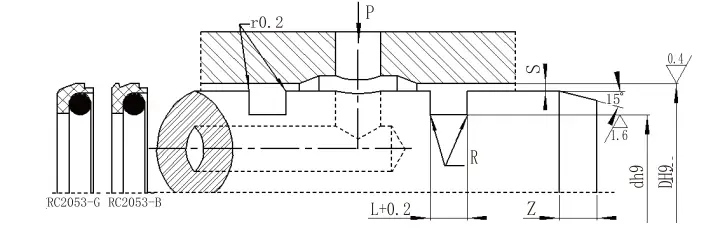

RC2053
| 조리개 범위 D H9 | 그루브 직경 D H9 | 그루브 너비 L+0.2 | 씰 높이 L1 | 둥근 모서리 r맥스 | 방사형 클리어런스 s | 모따기 Z최소 | O- 링 와이어 직경 D0 | ||
| <10mpa | <20mpa | <40mpa | |||||||
| 8 ~ 12 | D-4.5 | 3.1 | 2.8 | 0.3 | 0.3 | 0.2 | 0.15 | 3 | 1.8 |
| 13 ~ 24 | D-6.3 | 4 | 3.7 | 0.4 | 0.4 | 0.25 | 0.15 | 4 | 2.65 |
| 25 ~ 51 | D-8.2 | 5.2 | 4.7 | 0.4 | 0.4 | 0.25 | 0.2 | 5 | 3.55 |
| 52 ~ 127 | D-11.7 | 7.6 | 7.1 | 0.5 | 0.5 | 0.3 | 0.2 | 7 | 5.30 |
| 128 ~ 500 | D-15 | 9.6 | 8.9 | 0.6 | 0.6 | 0.35 | 0.25 | 10 | 7.00 |
| 501 ~ 1600 | D-199.4 | 12.1 | 11.3 | 0.7 | 0.7 | 0.5 | 0.3 | 12 | 8.6 |
참고 : 1. 샤프트 직경 ≤ 30 mm의 경우 열린 그루브가 권장됩니다.
RC2052
| 샤프트 직경 범위 D F8 | 그루브 직경 D H9 | 그루브 너비 엘+0.2 | 방사형 클리어런스 s맥스 | 둥근 모서리 아르 자형맥스 | 모따기 지최소 | |
| 0 ~ 10MPA | 10 ~ 20mpa | |||||
| 6 ~ 18 | D+4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 19 ~ 37 | D+7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 38 ~ 199 | D+11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 200 ~ 255 | D+15.5 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 256 ~ 649 | D+21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 650 ~ 1500 | D+28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
참고 : 1. 샤프트 직경 ≤ 30 mm의 경우 열린 그루브가 권장됩니다.
2. 압력> 30 MPa의 경우 씰 뿌리 영역은 H8/F8 공차를 사용합니다.
RC2054| 조리개 범위 D H9 | 그루브 직경 D H9 | 그루브 너비 엘+0.2 | 방사형 클리어런스 s맥스 | 둥근 모서리 아르 자형맥스 | 모따기 지최소 | |
| 0 ~ 10MPA | 10 ~ 20mpa | |||||
| 8 ~ 39 | D-4.9 | 2.2 | 0.15 | 0.1 | 0.4 | 2 |
| 40 ~ 79 | D-7.5 | 3.2 | 0.2 | 0.15 | 0.6 | 3 |
| 80 ~ 132 | D-11.0 | 4.2 | 0.25 | 0.2 | 1.0 | 4 |
| 133 ~ 329 | D-15 | 6.3 | 0.3 | 0.25 | 1.3 | 5 |
| 330 ~ 669 | D-21.0 | 8.1 | 0.3 | 0.25 | 1.8 | 7 |
| 670 ~ 1500 | D-28.0 | 9.5 | 0.45 | 0.3 | 2.0 | 8 |
| 윤곽 | 모델 | 압력 (MPA) | 온도 (℃) | 참조 속도 (M/S) |
참조 PV 값 mpa.m/s | 메디아 |
|
RC2051-B | ≤70 (표준) | -35 ~+100 (일치 O- 링 NBR) | <2 | ≤5 | 유압 오일, 에멀젼, 물, 가스 등 유압 오일, 에멀젼, 물, 가스 등 |
| ≤30 (고속) | -20 ~+200 (일치 O- 링 FKM) | <6 | ||||
|
RC051-G | ≤70 (표준) | -35 ~+100 (일치 O- 링 NBR) | <2 | ≤5 | 유압 오일, 에멀젼, 물, 가스 등 유압 오일, 에멀젼, 물, 가스 등 |
| ≤30 (고속) | -20 ~+200 (일치 O- 링 FKM) | <6 | ||||
|
RC2053-B | ≤70 (표준) | -35 ~+100 (일치 O- 링 NBR) | <2 | ≤5 | 유압 오일, 에멀젼, 물, 가스 등 유압 오일, 에멀젼, 물, 가스 등 |
| ≤30 (고속) | -20 ~+200 (일치 O- 링 FKM) | <6 | ||||
|
RC2053-G | ≤70 (표준) | -35 ~+100 (일치 O- 링 NBR) | <2 | ≤5 | 유압 오일, 에멀젼, 물, 가스 등 유압 오일, 에멀젼, 물, 가스 등 |
| ≤30 (고속) | -20 ~+200 (일치 O- 링 FKM) | <6 | ||||
|
RC2052 | ≤40 | -35 ~+100 (일치 O- 링 NBR) | ≤2 | ≤2.5 | 유압 오일, 에멀젼, 물, 가스 등 유압 오일, 에멀젼, 물, 가스 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||||
|
RCX17 | ≤20 | -35 ~+100 | ≤0.5 | - | 유압 오일, 에멀젼, 물, 가스 등 |
|
RC2054 | ≤40 | -35 ~+100 (일치 O- 링 NBR) | ≤2 | - | 유압 오일, 에멀젼, 물, 가스 등 유압 오일, 에멀젼, 물, 가스 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||||
|
RCX18 | ≤20 | -35 ~+100 | ≤0.5 | - | 유압 오일, 에멀젼, 물, 가스 등 |
|
RDI | <36 | -35 ~+100 | <0.5 | - | 유압 오일, 에멀젼, 물, 가스 등 |
|
RDA | <36 | -35 ~+100 | <0.5 | - | 유압 오일, 에멀젼, 물, 가스 등 |
|
RCS-A | 0.5 | -35 ~+200 | 40 | ≤6 | 기름, 물, 가스 등 |
|
RCS-B | 2 | -35 ~+200 | 20 | ≤1 | 기름, 물, 가스 등 |
|
RCS-C | 1 | -35 ~+200 | 20 | ≤6 | 기름, 물, 가스 등 |
|
RCS-D | 2 | -35 ~+100 | 20 | ≤6 | 기름, 물, 가스 등 |
|
RC2057-A | 0.5 | -35 ~+200 | 30 | ≤6 | 거의 모든 미디어 |
|
RC2057-B | 2 | -35 ~+200 | 20 | ≤6 | 거의 모든 미디어 |
|
RC2065 | 1 | -35 ~+200 | 6 | ≤1 | 유압 오일, 에멀젼, 물, 그리스 등 |
