씰링의 기본: 로터리 샤프트 ​​립 씰(오일 씰)

로터리 샤프트 ​​립 씰일반적으로 오일 씰로 알려져 있습니다. 회전 베어링 하우징에 설치되며 회전 샤프트에 대해 상대 운동을 받습니다. 금속 인서트는 구조적 지지력을 제공하고, 가터 스프링은 밀봉 립에 방사상 예압을 가하여 윤활유 누출과 외부 오염 물질의 유입을 방지합니다.

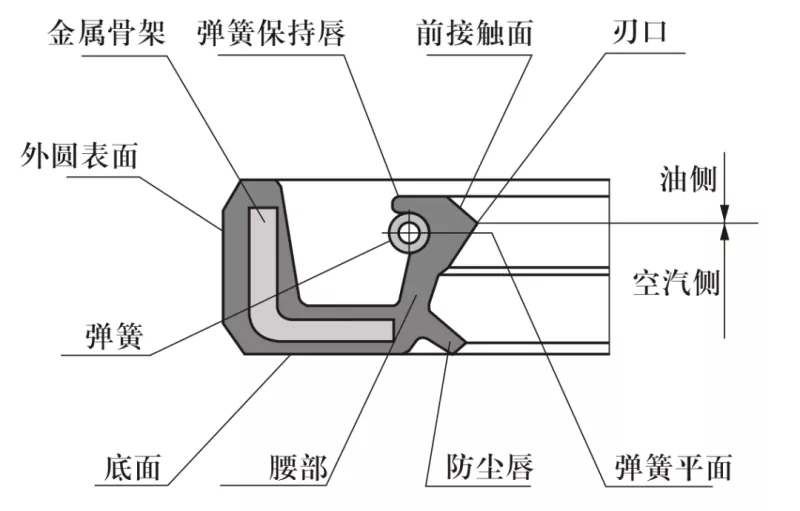

일반적인 오일 시일 단면의 개략도

설치 설계 및 요구 사항

1. 샤프트 재질 : 일반적으로 탄소강 또는 스테인레스 스틸. 고속 응용 분야의 경우 경도 HRC 40-45의 크롬 도금이 사용됩니다.

2. 회전 샤프트 및 하우징 보어 설계: 샤프트 표면은 매끄럽고 버가 없어야 합니다. 나선형 가공 표시는 펌핑 효과를 만들어 누출을 유발할 수 있습니다. 따라서 씰이 설치된 샤프트 부분을 표면 거칠기 Ra 0.1~0.5μm로 연마하는 것이 좋습니다. 회전 속도가 증가할수록 더 부드러운 마감이 필요합니다.

설치 및 제거를 용이하게 하려면 그림 1과 2에 표시된 것처럼 샤프트와 하우징 보어를 모따기 또는 둥근 모서리로 설계해야 합니다.

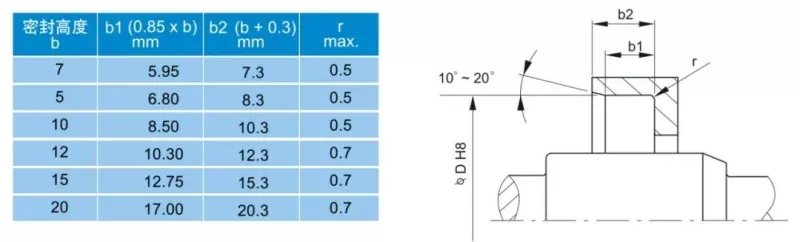

그림 1: 하우징 보어 모따기 설계

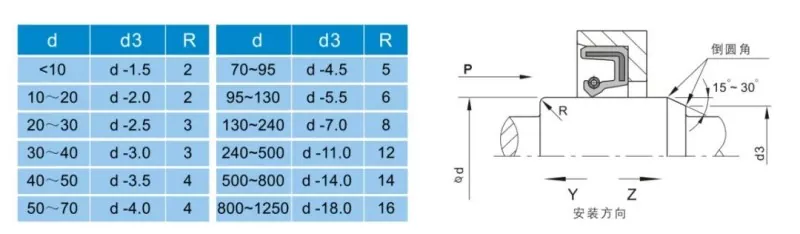

그림 2: 회전 샤프트 모따기 설계

회전축 립 씰 성능에 영향을 미치는 요인

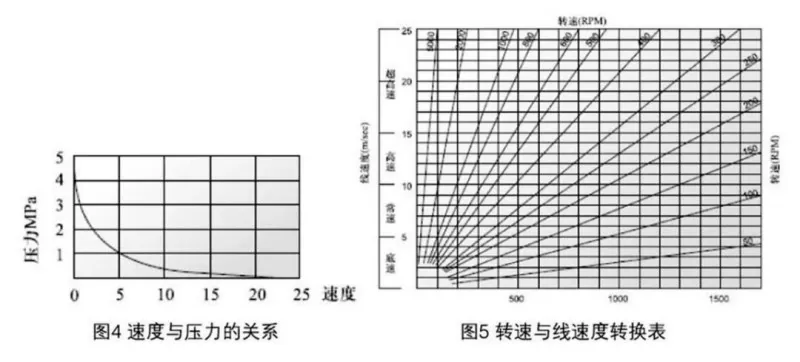

밀봉 성능에 영향을 미치는 요소는 다양합니다. 오일 시일의 자체 재료 및 구조 외에도 매체, 온도, 압력, 윤활, 속도 및 표면 거칠기와 같은 요소가 성능에 직접적인 영향을 미치며 이러한 요소는 종종 서로 상호 작용합니다. 다음 차트는 사용자 참조용으로 제공됩니다.

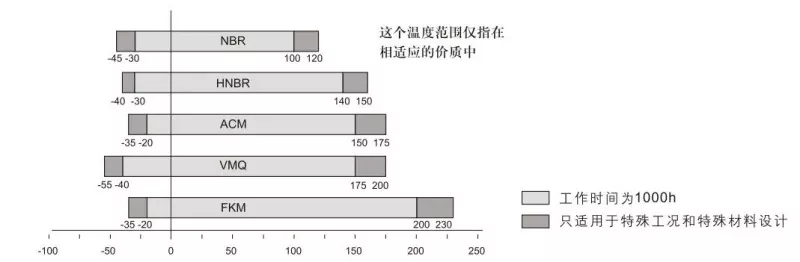

그림 3: 오일 씰에 대한 온도의 영향

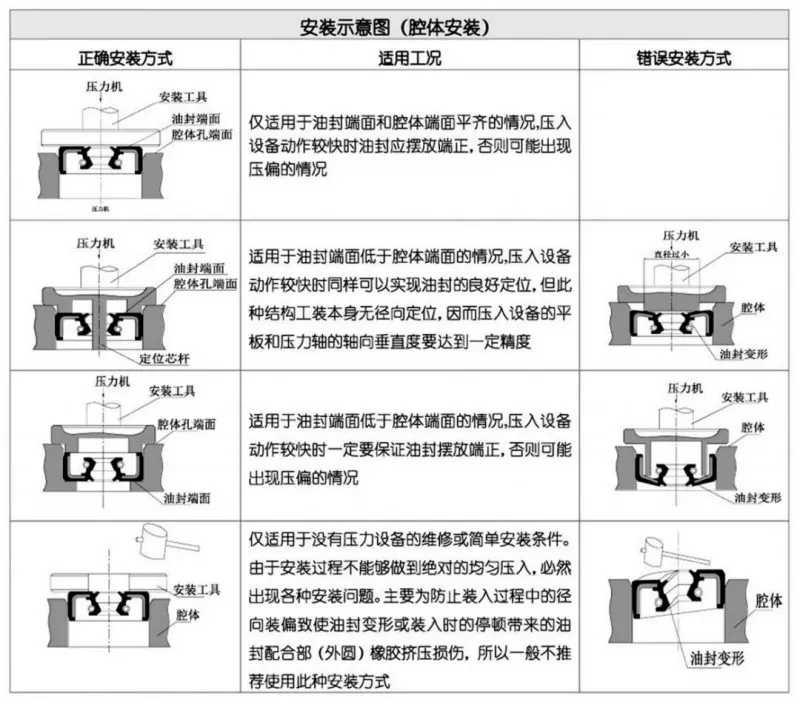

오일씰 설치

오일 씰이 제대로 작동하려면 주의 깊은 설치가 전제조건입니다.
