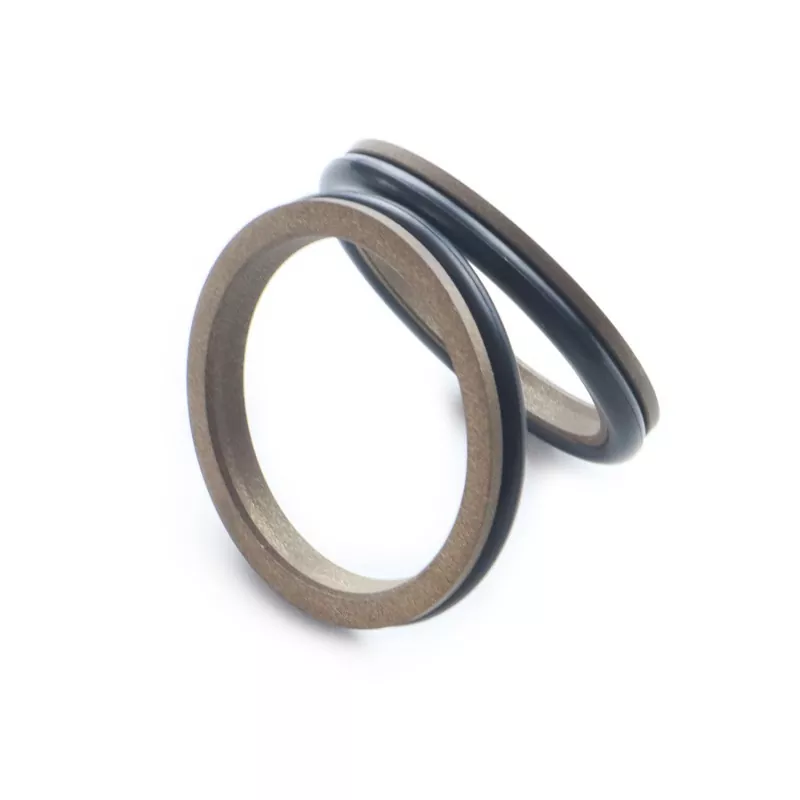

직각 결합 씰

직각 결합 씰은 PTFE(또는 PTFE 복합재)로 만들어진 직각 씰링 링과 고무 O-링으로 구성됩니다. 이는 유압 및 공압 응용 분야의 단방향 왕복 씰링을 위해 설계되었습니다.

이 제품은 일치하는 O-링(GB1235 시리즈와 호환 가능)을 기준으로 RC01 및 RC02 시리즈로 분류됩니다. 직각 씰링 링은 탁월한 후속 보상을 제공하는 얇은 립 디자인을 특징으로 하여 뛰어난 씰링 성능을 제공합니다.

제품특징

1. 유압 및 공압 응용 분야 모두에 적합합니다.

2. 고압 및 저압 조건 모두에서 탁월한 밀봉 성능을 발휘합니다.

3. 최소한의 시동 저항으로 낮은 마찰; 동일한 동적 및 정적 마찰로 부드러운 모션을 보장하여 스틱 슬립(크롤링)을 제거합니다.

4. 긴 서비스 수명; 오일 프리 윤활 용도에 적합합니다.

5. 컴팩트한 구조 설계; 설치 및 유지 관리가 쉽습니다.

작동 조건

참고: 한계값은 동시에 발생해서는 안 됩니다.

재료 선택

1. 호환 가능한 O-링 재질에는 RO1 니트릴 고무(NBR), RO2 불소 고무(FKM) 등이 있습니다.

2. 씰링 링 재질: 표준 재질 PTFE3; 사용 가능한 다른 옵션에는 PTFE2, PTFE4 및 기타 고성능 재료가 포함됩니다.

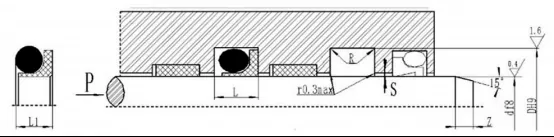

주문 예

주문 모델: RC01—80x89.6x7.8—PTFE3—R01

모델 - 로드 직경 × 홈 직경 × 홈 폭 | PTFE3: 수정된 PTFE 재료 코드 | R01: O-링 재료 코드
