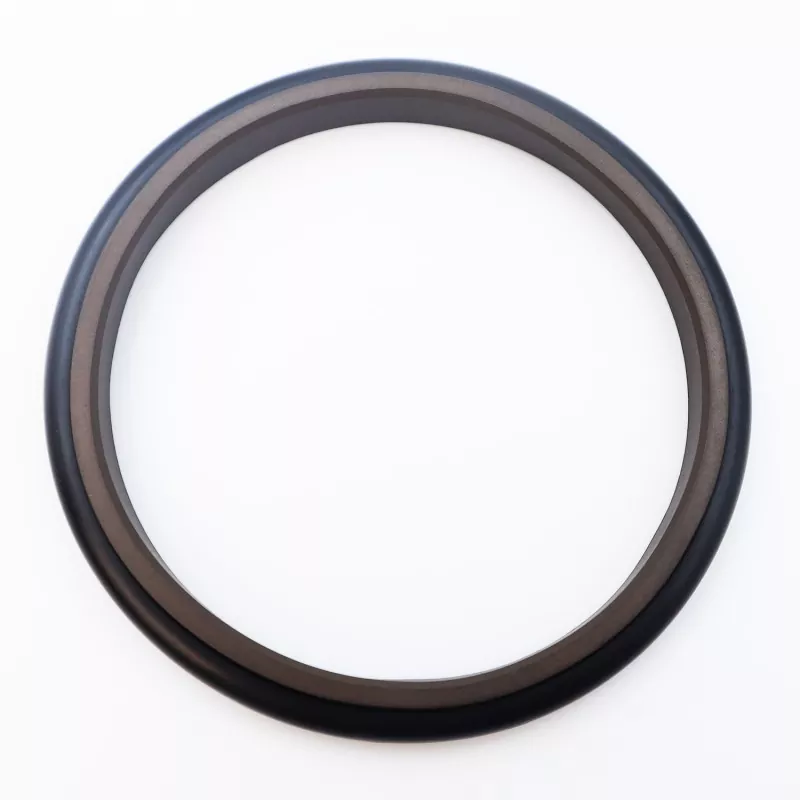

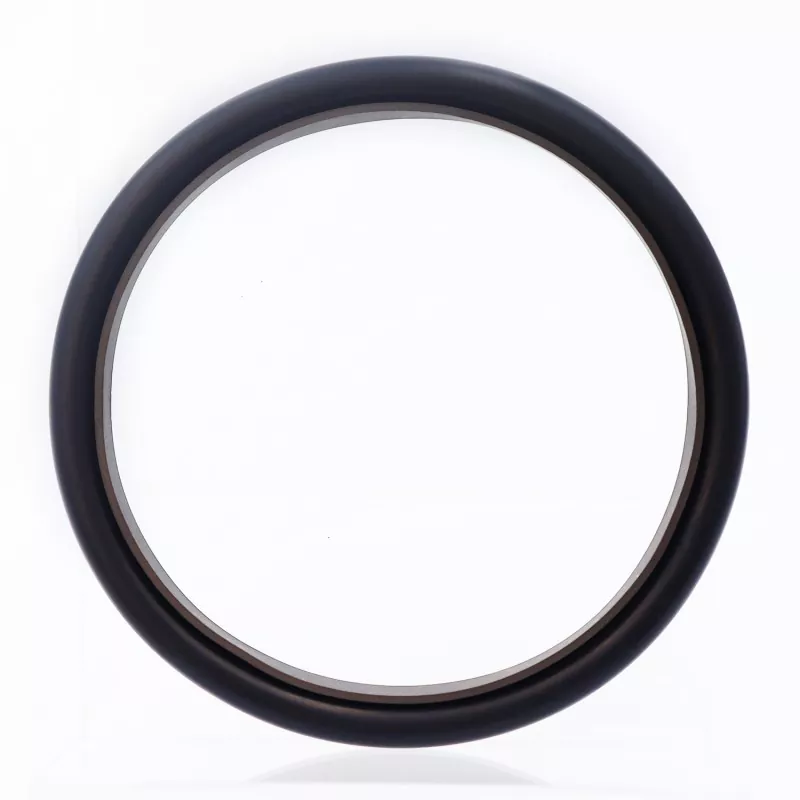

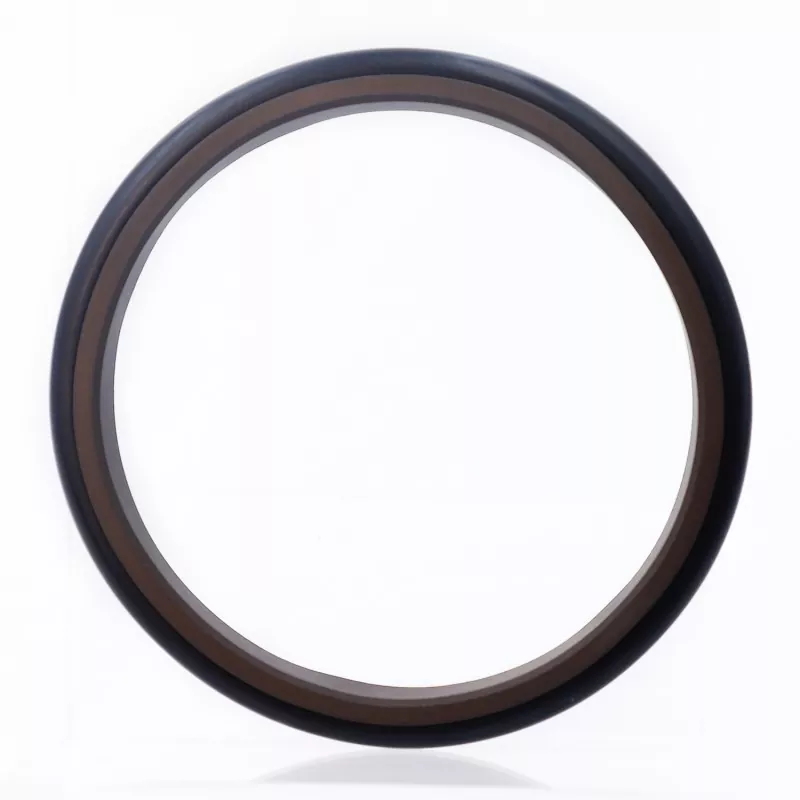

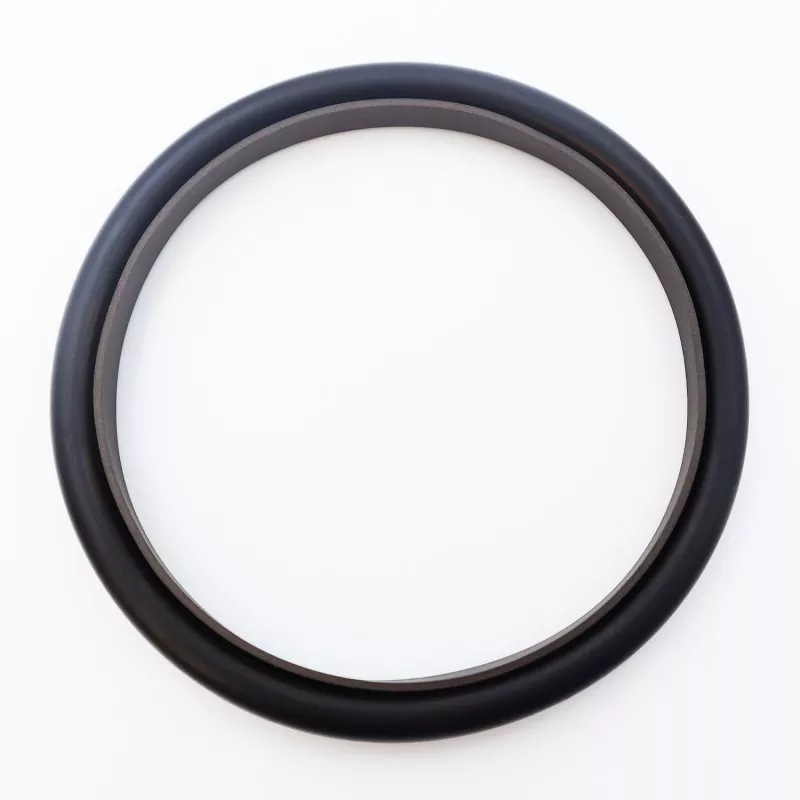

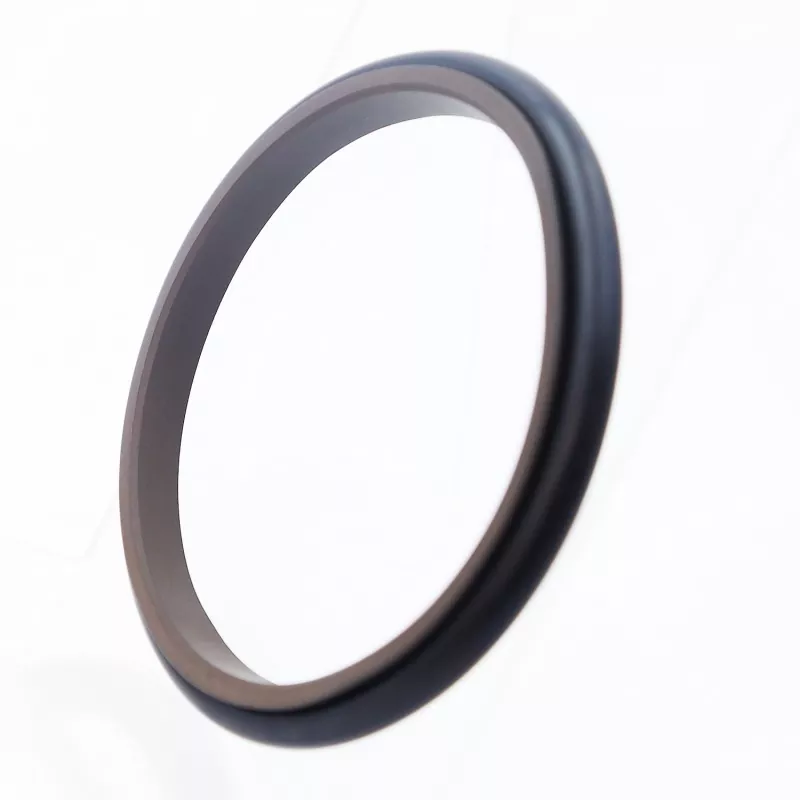

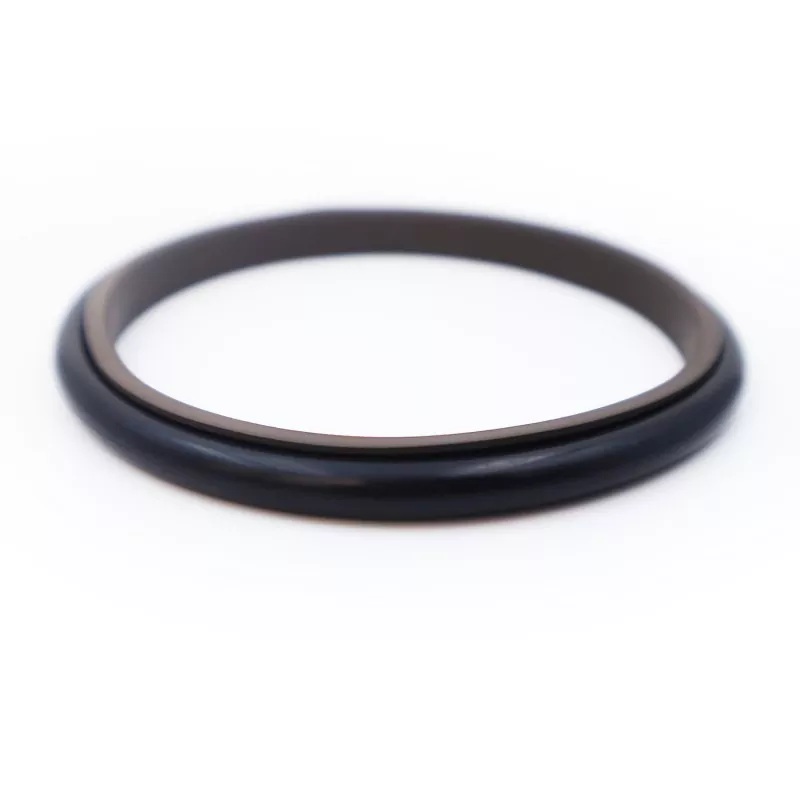

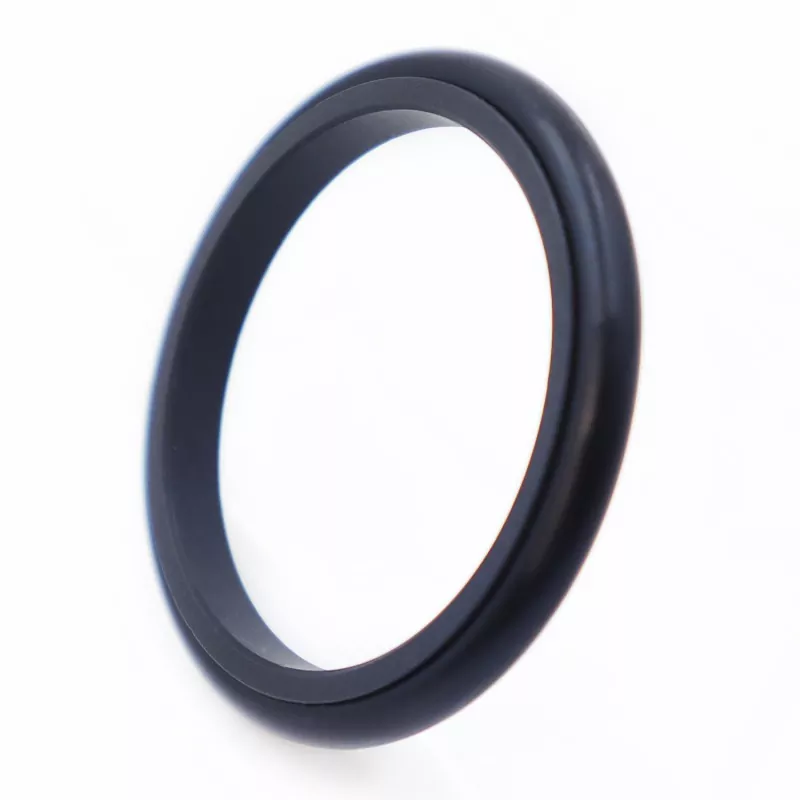

삼각형 조합 씰은 삼각형 PTFE 씰링 링과 고무 O-링으로 구성됩니다. 이 제품은 유압 및 공압 왕복 응용 분야의 단동식 압력 밀봉용으로 설계되었습니다. O-링은 방사형 힘을 제공하고 밀봉 링의 마모를 보상합니다. 씰링 링의 얇은 립 디자인 덕분에 탁월한 후속 보상 및 씰링 성능을 제공합니다. 로드 직경이 30mm보다 작은 경우 분할(개방형) 홈 디자인을 사용해야 합니다.
1. 유압 및 공압 응용 분야 모두에 적합합니다.
2. 낮은 마찰, 낮은 이탈 저항, 부드러운 움직임, 동일한 동적 및 정지 마찰, 스틱 슬립 없음;
3. 긴 서비스 수명; 오일 프리 윤활 용도에 적합합니다.
4. 컴팩트한 디자인; 설치 및 유지 관리가 쉽습니다.
한계값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
온도(°C) |
속도 m/s |
메디아 |
|
20 이하 |
-35 ~ +100(NBR O-링 포함) |
≤6 |
광물성 유압유, 내화유체(HFA/HFB), 가스 등 |
|
-20 ~ +180(FKM O-링 포함) |
1. 호환 가능한 O-링 재질로는 R01 니트릴 고무(NBR), R02 불소 고무(FKM) 등이 있습니다.
2. 씰링 링 재질: 표준 재질 PTFE3; 대체 재료로는 PTFE1, PTFE2 및 PTFE4가 있습니다.
주문 모델: RC14—80—PTFE3—R01
RC14 – 모델 80 – 샤프트 직경 d – PTFE(재료 코드 R01) – O-링 재료 코드
제품은 사양표에 기재된 모든 사이즈로 제작 가능합니다.
|

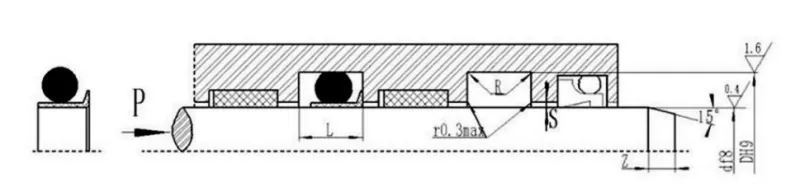

샤프트 직경 범위 d f8 |
그루브 직경 D H9 |
그루브 폭 L+0.2 |
코너 반경 R최대 |
레이디얼 클리어런스 S |
모따기 Z |
O-링 와이어 직경 하다 |
|
8~17 |
d+5.2 |
3.8 |
0.6 |
0.25 |
3 |
2.65 |
|
18~39 |
d+6.6 |
4.8 |
1 |
0.3 |
4 |
3.55 |
|
40~108 |
d+10 |
7.3 |
1.3 |
0.35 |
6 |
5.30 |
|
109~1500 |
d+13 |
9.5 |
1.8 |
0.4 |
8 |
7.00 |
메모: 샤프트 직경이 30mm 이하인 경우 개방형 홈 사용을 권장합니다.
