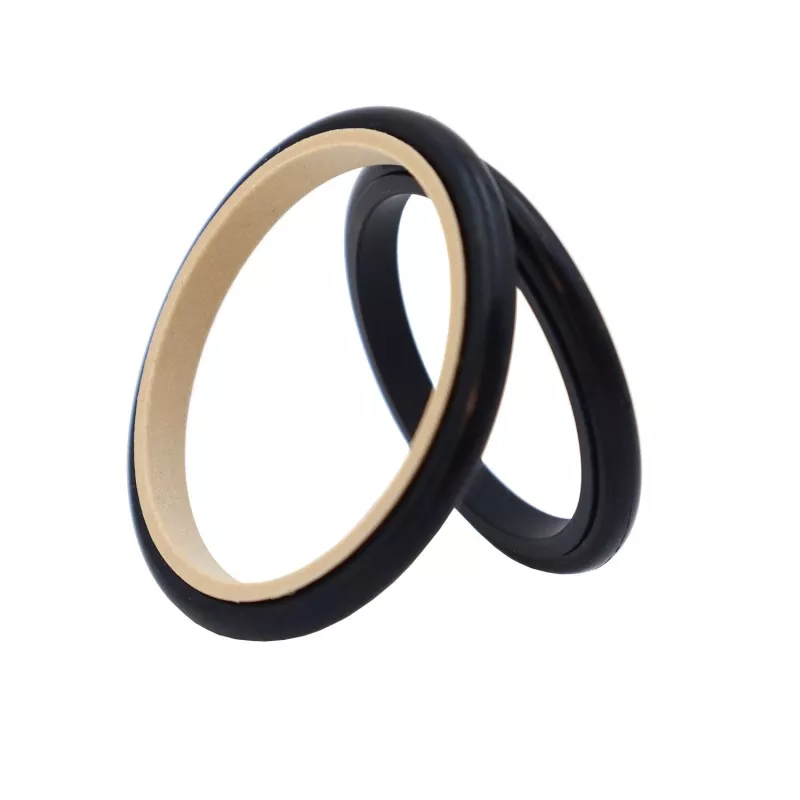

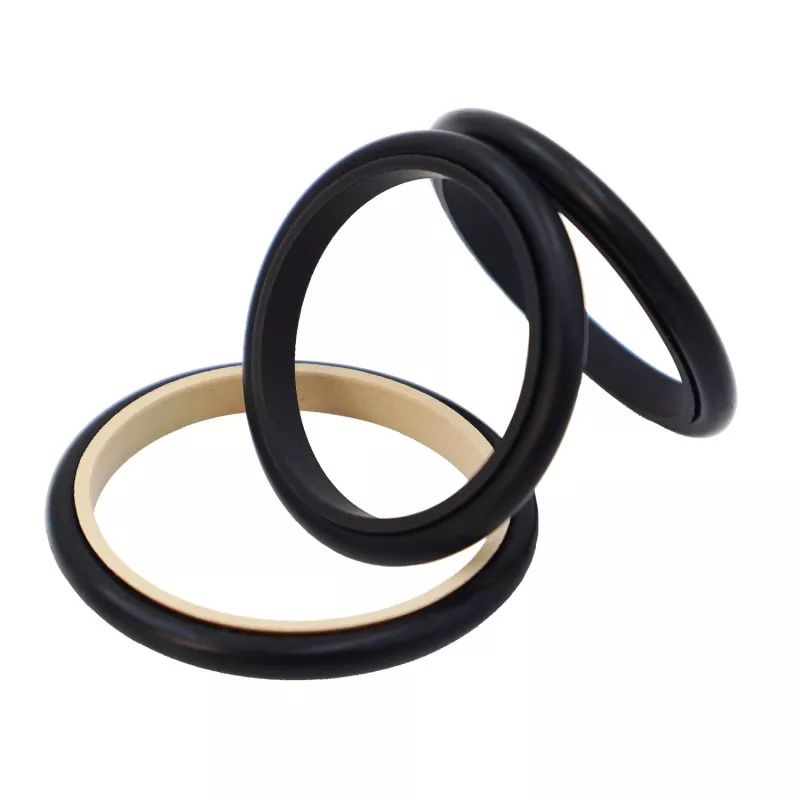

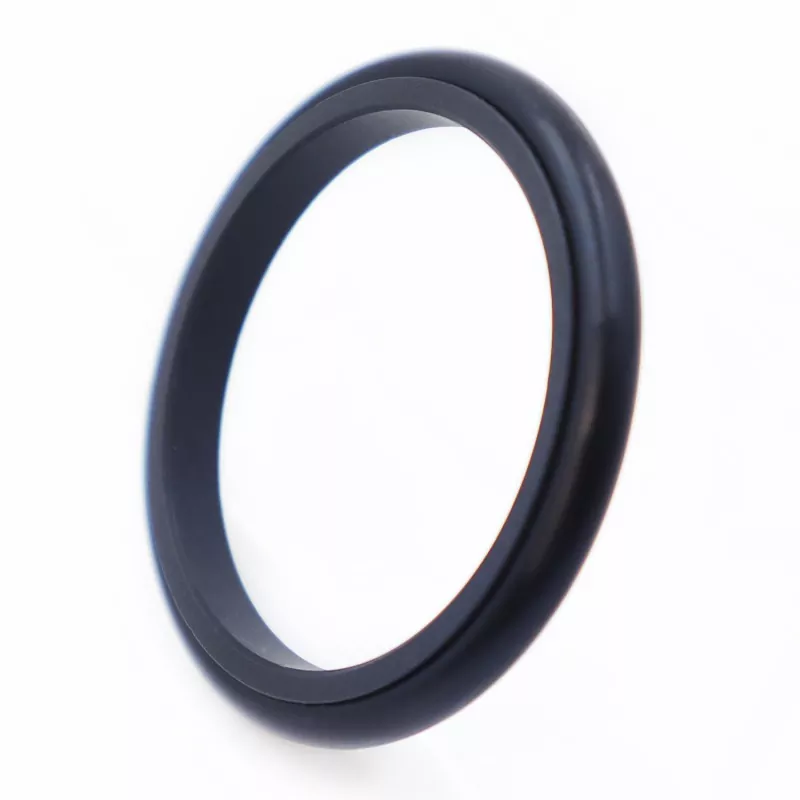

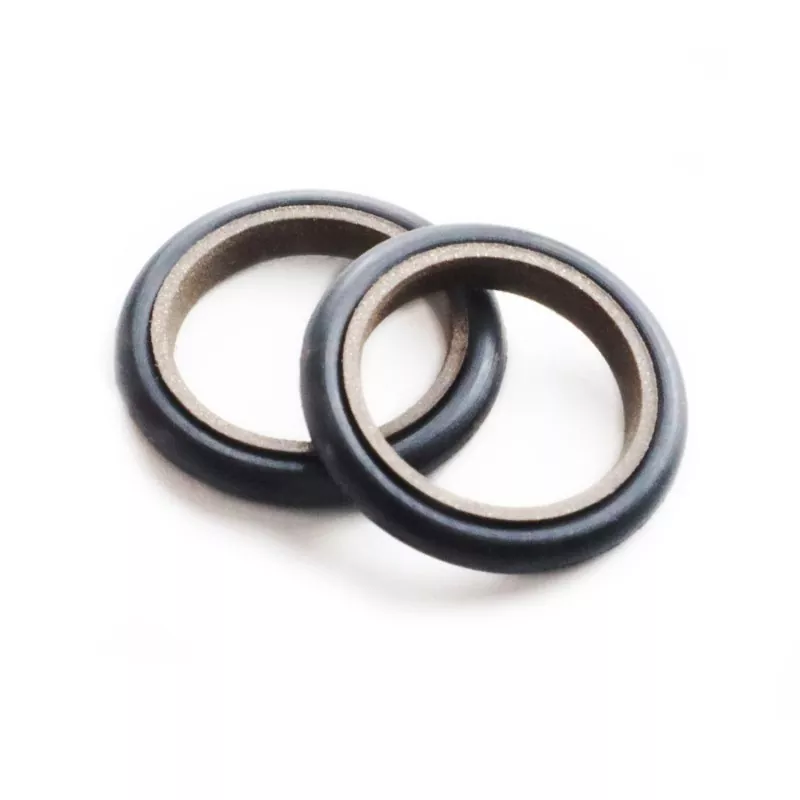

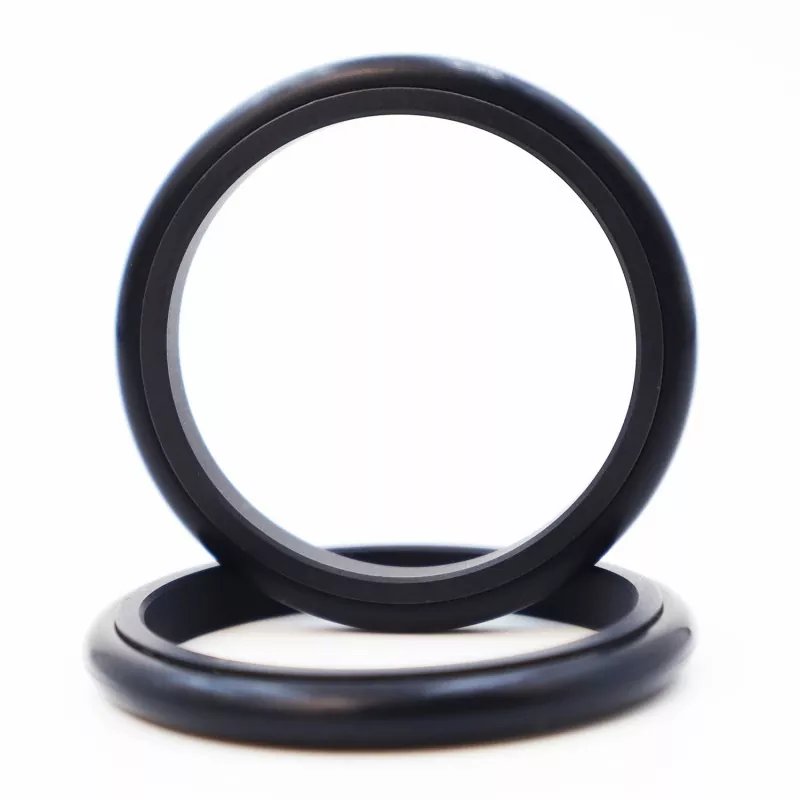

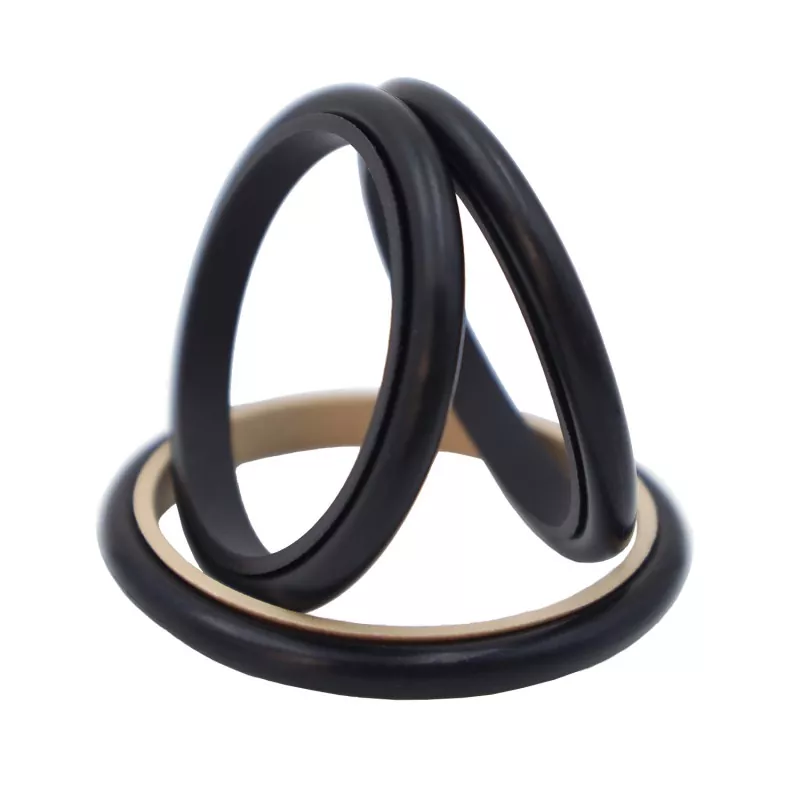

캡 조합 씰은 PTFE 캡 모양의 씰 링과 고무 O-링으로 구성되며 유압 및 공압 왕복 응용 분야에서 양방향 압력 씰링을 위해 설계되었습니다. O-링은 방사형 힘을 제공하고 씰 링의 마모를 보상합니다. 씰 링은 탁월한 후속 보상 기능을 제공하는 얇은 립 디자인을 갖추고 있어 뛰어난 씰링 성능을 제공합니다. 표준 GB1235 O-링 홈과 호환됩니다. 로드 직경이 30mm보다 작은 경우 분할형(개방형) 홈 디자인을 사용해야 합니다.
이 씰은 유압 및 공압 작동 조건 모두에 적합하며 양방향 압력 씰링을 지원합니다. 낮은 마찰, 최소한의 이탈 저항, 스틱 슬립 없는 부드러운 작동, 오일 프리 윤활에 대한 적합성 및 긴 사용 수명과 같은 장점을 제공합니다. 설치 공간이 최소화되어 분해 및 유지 관리가 용이합니다.
선택 참고 사항: 로드 직경이 30mm 이하인 경우에는 분할형(개방형) 홈을 사용하여 설치하는 것이 좋습니다.
1. 유압 및 공압 응용 분야 모두에 적합합니다. 양방향 압력 밀봉을 지원합니다.
2. 낮은 마찰, 최소한의 이탈 저항 및 부드러운 움직임; 동일한 동적 및 정지 마찰; 스틱슬립 없음.
3. 긴 서비스 수명; 오일 프리 윤활 용도에 적합합니다.
4. 컴팩트한 디자인; 쉬운 설치 및 유지 관리.
한계값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
온도(°C) |
속도(m/s) |
메디아 |
|
20 이하 |
-35 ~ +100(NBR O-링 포함) |
≤6 |
광물성 유압유, 내화유체(HFA/HFB), 가스 등 |
|
-20 ~ +180(FKM O-링 포함) |
1. 동봉된 O-링의 재질은 R01 니트릴 고무(NBR), R02 불소 고무(FKM) 등입니다.
2. 씰링 링 재질: 표준 재질 PTFE3; 대체 재료로는 PTFE1, PTFE2 및 PTFE4가 있습니다.
주문 모델: RC13—80-PTFE3—R01 또는 SPNC-80-PTFE3—R01
RC13/SPNC - 모델 80 - 샤프트 직경 dPTFE3 - PTFE 재료 코드 R01 - O-링 재료 코드
제품은 사양표에 기재된 모든 사이즈로 제작 가능합니다.
|

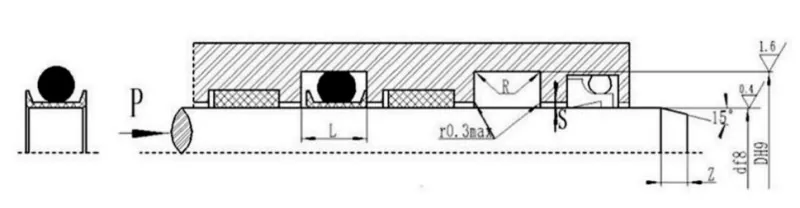

샤프트 직경 범위 d f8 |
홈 직경 D H9 |
그루브 폭 L+0.2 |
코너 반경 R최대 |
레이디얼 클리어런스 스맥스 |
모따기 지민 |
O-링 와이어 직경 d0 |
|
|
유압 응용 분야용 |
저마찰 공압 및 유압 응용 분야용 |
||||||
|
3~10 |
d+3 |
d+3.5 |
2.5 |
0.4 |
0.2 |
3 |
1.9 |
|
10~22 |
d+4 |
d+4.6 |
3.2 |
0.6 |
0.3 |
4 |
2.4 |
|
22~50 |
d+6 |
d+6.6 |
4.7 |
1 |
0.3 |
5 |
3.5 |
|
48~150 |
d+10 |
d+10.6 |
7.5 |
1 |
0.35 |
6 |
5.7 |
|
150~1500 |
d+15 |
d+15.6 |
11.0 |
2.5 |
0.4 |
8 |
8.6 |
