C형 복합씰

Ruichen Seals의 RC06 및 RC07 시리즈 C형 결합 씰은 유압 및 공압식 왕복 양방향 씰링에 적합한 PTFE 복합 C-링 + GB1235 O-링 조합 구조를 활용합니다. 얇은 립 디자인은 탁월한 추종 보상 기능을 제공하여 낮은 마찰로 매끄럽고 크리프 없는 작동을 보장합니다. 고압 및 저압 씰링 요구 사항을 모두 충족하고 오일 프리 윤활을 지원하며 탁월한 서비스 수명을 자랑합니다. 전 세계적으로 사용 가능하며 대량 주문을 환영합니다.

문의 보내기

제품 설명

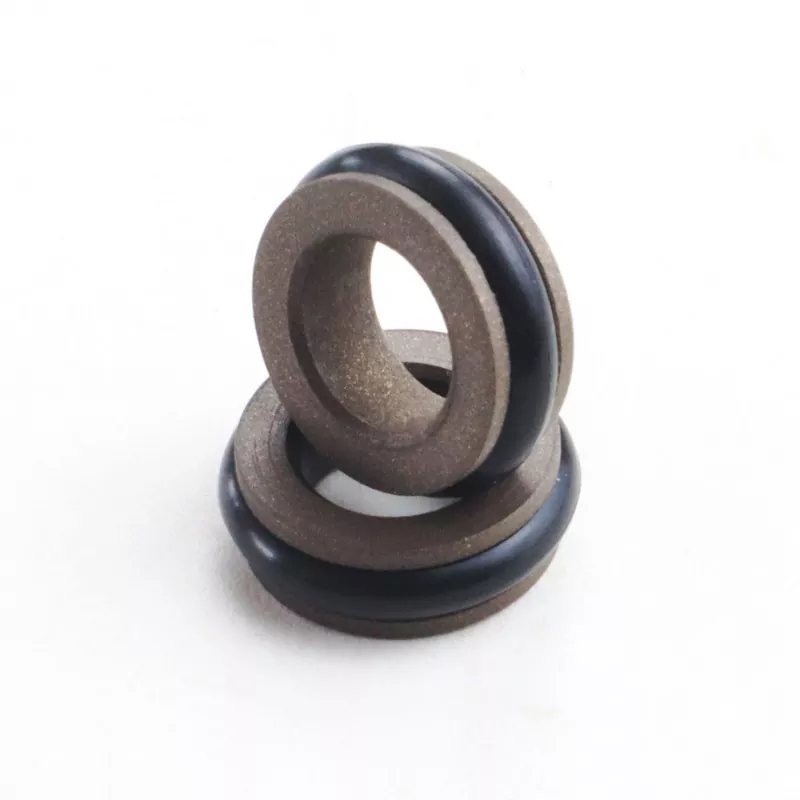

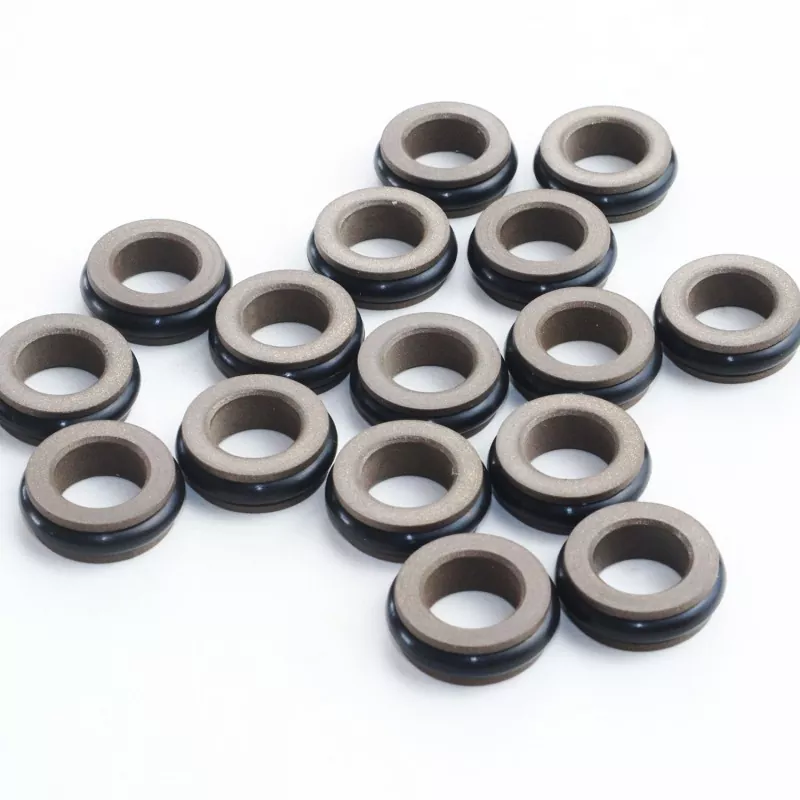

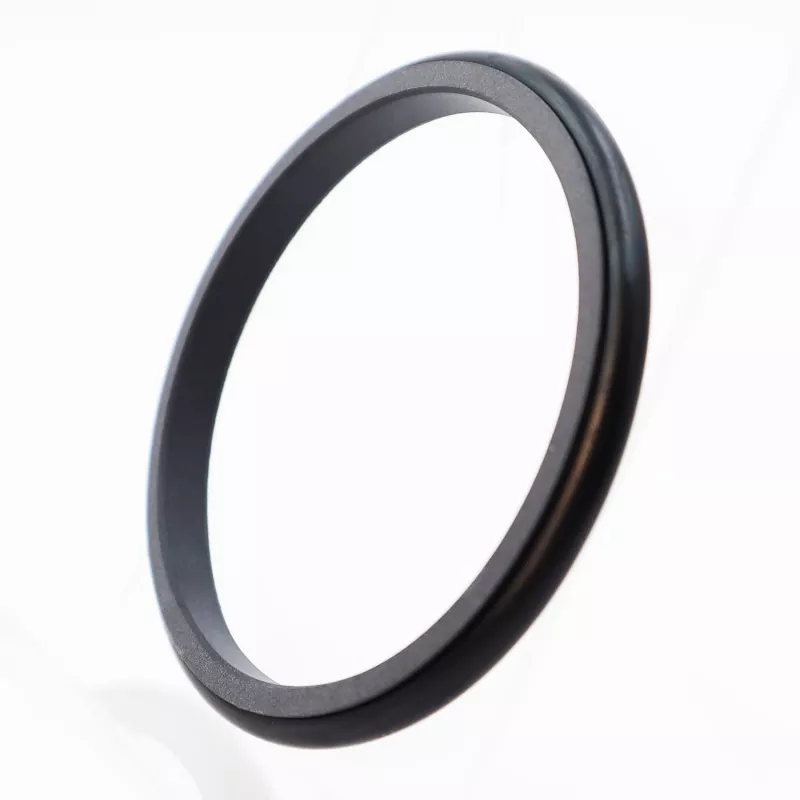

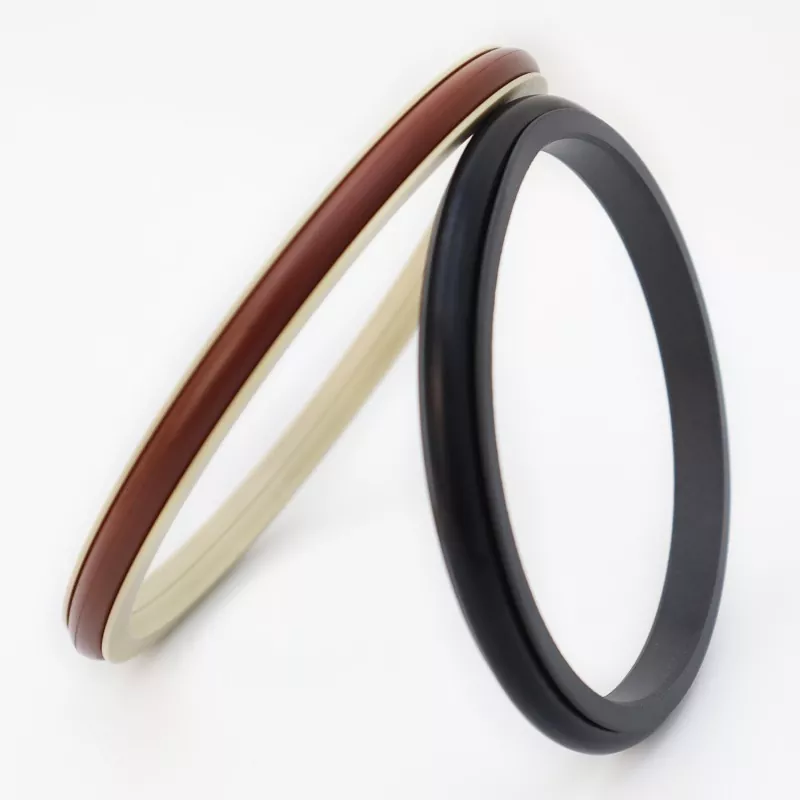

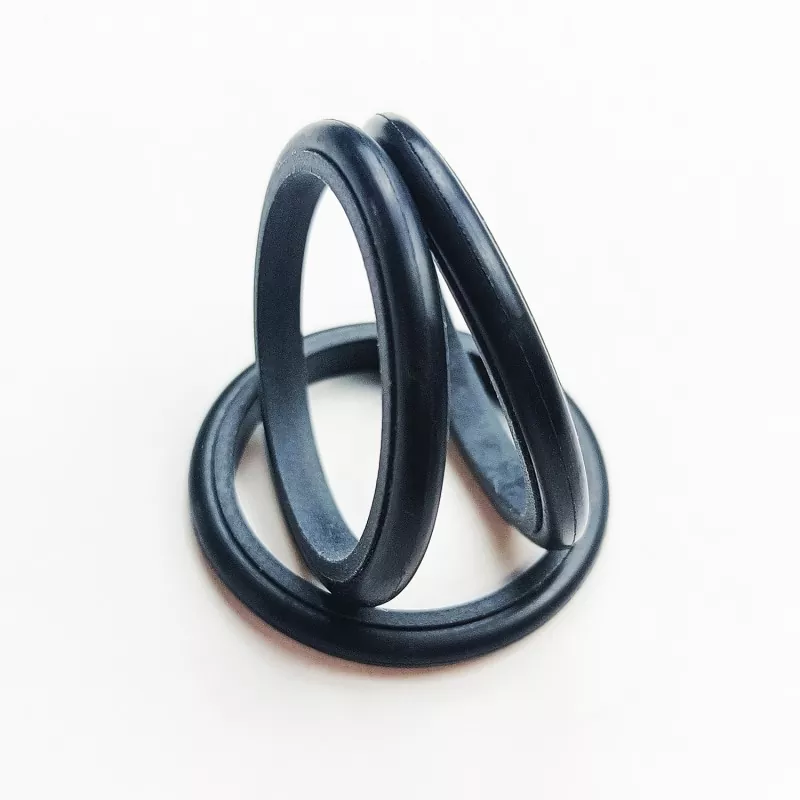

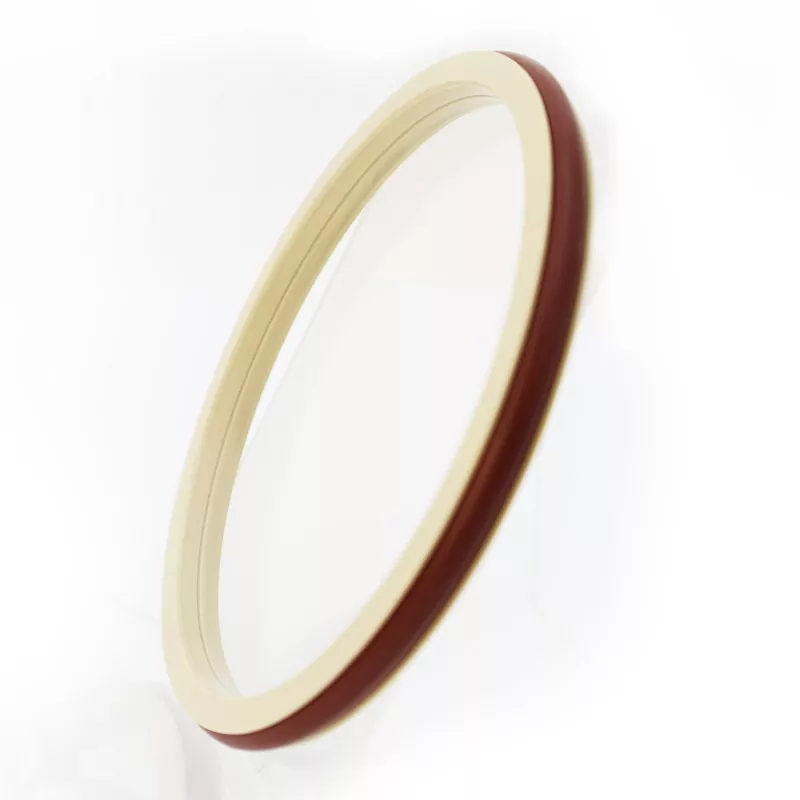

C형 컴바인드 씰(C-type Combined Seal)은 PTFE와 그 복합재료로 만들어진 C형 씰링 링과 O-링으로 구성됩니다. 유압 및 공압 왕복 운동 모두에서 양방향 압력 밀봉에 적합합니다. 일치하는 O-링에 따라 RC06 및 RC07 시리즈(GB1235 시리즈 O-링과 호환 가능)로 제공됩니다. 씰링 링의 얇은 립 디자인으로 인해 후속 보상 기능이 우수하여 씰링 성능이 뛰어납니다. C형 씰의 대칭 구조로 인해 양방향 압력 하에서 씰링이 가능합니다.

제품특징

1. 유압 및 공압 응용 분야 모두에 적합합니다.

2. 고압 및 저압 응용 분야 모두에 탁월한 밀봉 성능을 제공합니다.

3. 낮은 마찰, 낮은 시동 저항, 부드러운 작동, 동일한 동적 및 정지 마찰, 크리프 없음.

4. 긴 서비스 수명; 오일 프리 윤활 씰링에 적합합니다.

5. 양방향 압력 밀봉에 적합합니다.

적용 가능한 작동 조건

극단값이 동시에 발생해서는 안 됩니다.

압력(MPa)	온도(°C)	속도(m/s)	메디아
≤100	-35 ~ +100(NBR O-링 포함)	≤6	작동유, 내화유체(HFA/HFB), 가스 등
	-20 ~ +180(FKM O-링 포함)

재료 선택

1. 적합한 O-링 재질: RO1 니트릴 부타디엔 고무(NBR), RO2 불소 고무(FKM) 등

2. 씰링 링 재질: 표준 재질 PTFE3, 기타 옵션 재질에는 PTFE2, PTFE4 및 기타 고성능 재질이 포함됩니다.

주문 예

주문 모델 RC06-80x89.9x9.2-PTFE3—R01

모델-로드 직경 x 홈 직경 x 홈 폭 PTFE3 - 수정된 PTFE 재료 코드 R01 O-링 재료

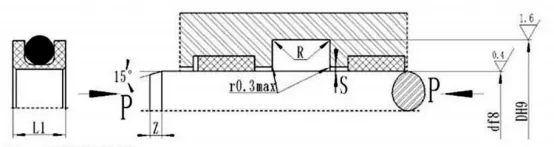

C-type Combined Seal

사양표

1. RC06 사양표

사양표에 나열된 모든 크기의 제품을 생산할 수 있습니다.

d f8 표준 RC06	d f8 경량 RC06-Q	d f8 헤비듀티 RC06-Z	D H9	L⁺⁰^.²	L1	R최대	스맥스		지민	d₀
d f8 표준 RC06	d f8 경량 RC06-Q	d f8 헤비듀티 RC06-Z	D H9	L⁺⁰^.²	L1	R최대	<20MPA	<40MPA	지민	d₀
--	4~17.9	--	d+3.6	4	3.6	0.3	0.2	0.15	3	1.8
4~17.9	18~39.9	--	d+5.0	5.0	4.6	0.4	0.25	0.15	4	2.65
18~39.9	40~106.9	4~17.9	d+6.6	6.2	5.6	0.4	0.25	0.2	5	3.55
40~106.9	107~630.9	18~39.9	d+9.9	9.2	8.5	0.5	0.3	0.2	7	5.30
107~630.9	631~999	40~106.9	d+13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
631~999	1000~1600	107~630.9	d+15.2	13.6	12	0.7	0.5	0.3	12	8.6
1000~1600	≥1600	631~999	d+18.5	16	14.5	0.8	0.6	0.4	15	10
≥1600	--	1000~1600	d+22	19	17	1.0	0.7	0.6	20	12.0

메모: 1. 샤프트 직경이 70mm 이하인 경우 오픈 그루브 씰을 권장합니다. 일체형(폐쇄형) 그루브 씰 설치에 대해서는 설치 안내서를 참조하십시오.

2. 압력 > 40MPa의 경우 씰의 루트 면적 Smax는 H8/f8 맞춤 공차를 사용해야 합니다.

2. RC07 사양 매개변수 표

매칭 O-링 GB1235 사양표에 나열된 모든 크기의 제품을 생산할 수 있습니다.

샤프트 직경 범위 d f8	그루브 직경 D H9	트렌치 폭 L^+0.2	씰 높이 L1	둥근 모서리 R최대	레이디얼 클리어런스 Smax		모따기 지민	O-링 와이어 직경 d₀
샤프트 직경 범위 d f8	그루브 직경 D H9	트렌치 폭 L^+0.2	씰 높이 L1	둥근 모서리 R최대	<20MPA	<40MPA	모따기 지민	O-링 와이어 직경 d₀
5~21	d+4.5	4.5	4	0.4	0.25	0.15	4	2.4
22~39	d+6.5	6.2	5.6	0.4	0.25	0.2	5	3.5
40~154	d+10.4	9.8	8.9	0.5	0.3	0.2	7	5.7
155~1500	d+15.2	13.6	12	0.7	0.5	0.3	12	8.6
