풋형 복합씰

Ruichen Sealing은 고압 씰 전문 제조업체로서 "Foot-type Combined Seal"을 제공합니다. 밀봉 링은 탁월한 동적 보상 기능을 제공하는 얇은 립 구조를 갖추고 있습니다. 쐐기 모양의 홈이 포함된 독특한 발 모양의 밀봉 표면은 오염 방지 기능을 강화하고 마찰을 줄입니다. 이 특수 설계는 내압성을 크게 향상시켜 고압 및 초고압 응용 분야에 적합합니다. 참고: 이 씰은 닫힌 홈에 설치하는 데 적합하지 않습니다.

엔지니어링 장비 구매자의 선택 및 대량 주문 문의를 환영합니다.

발형결합씰이란?

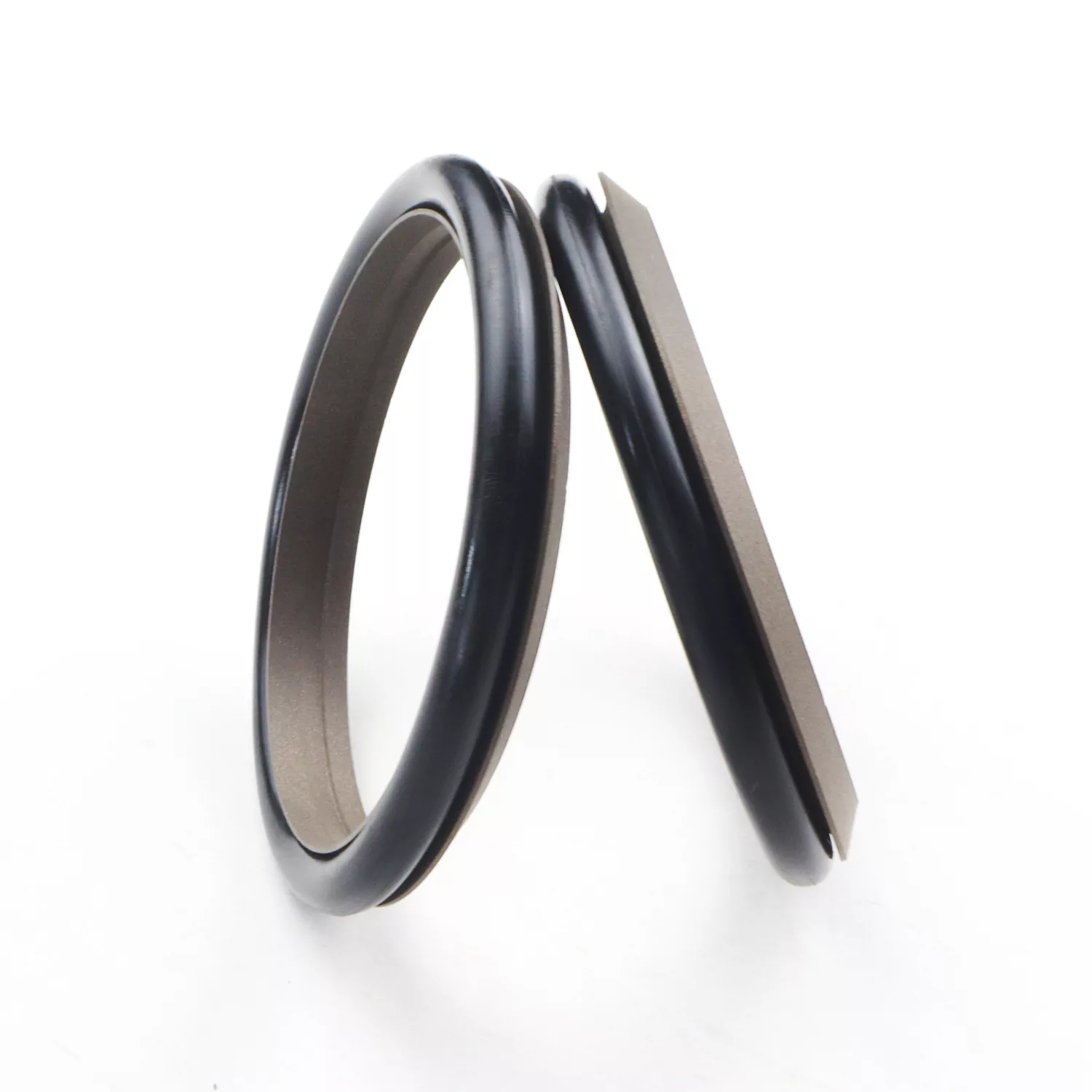

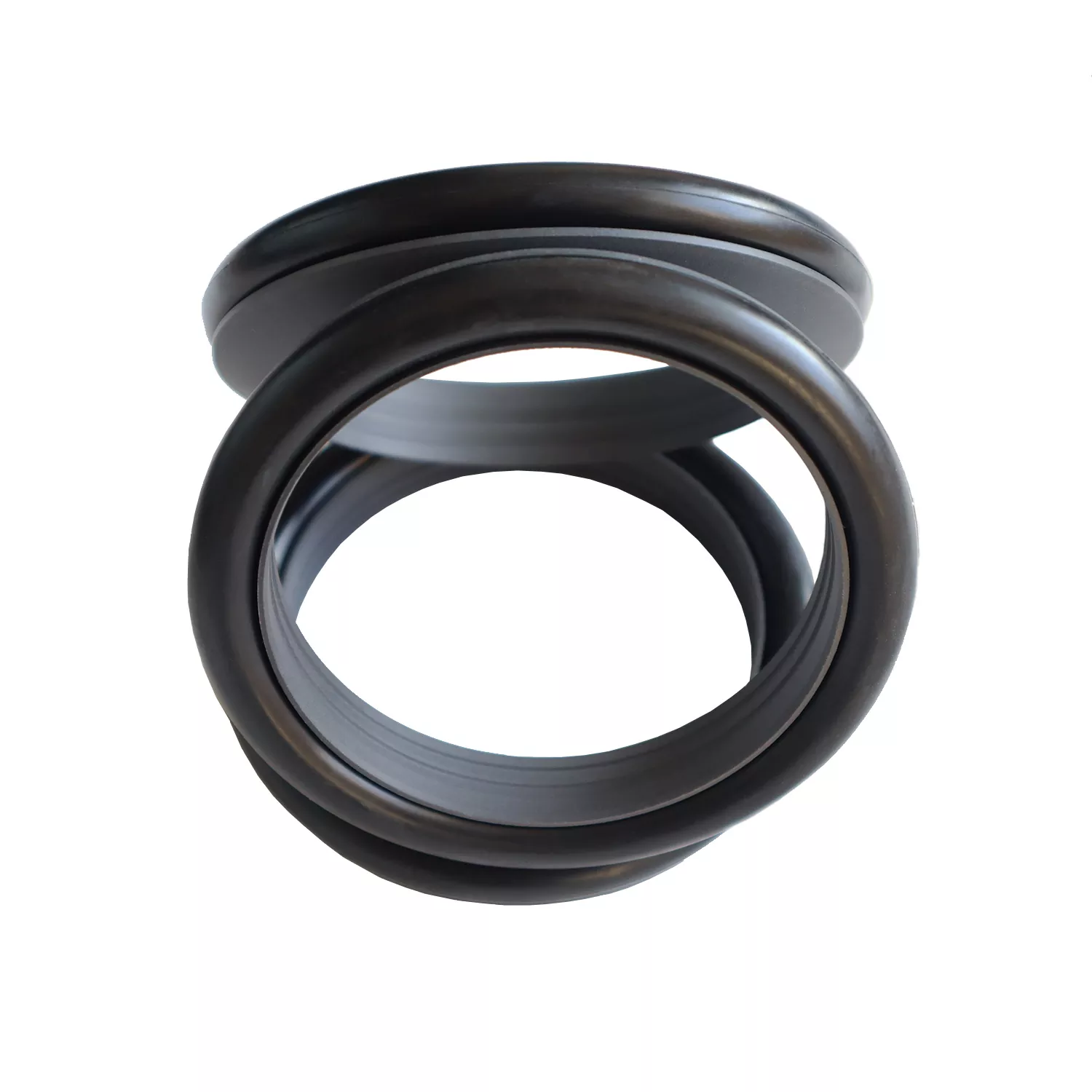

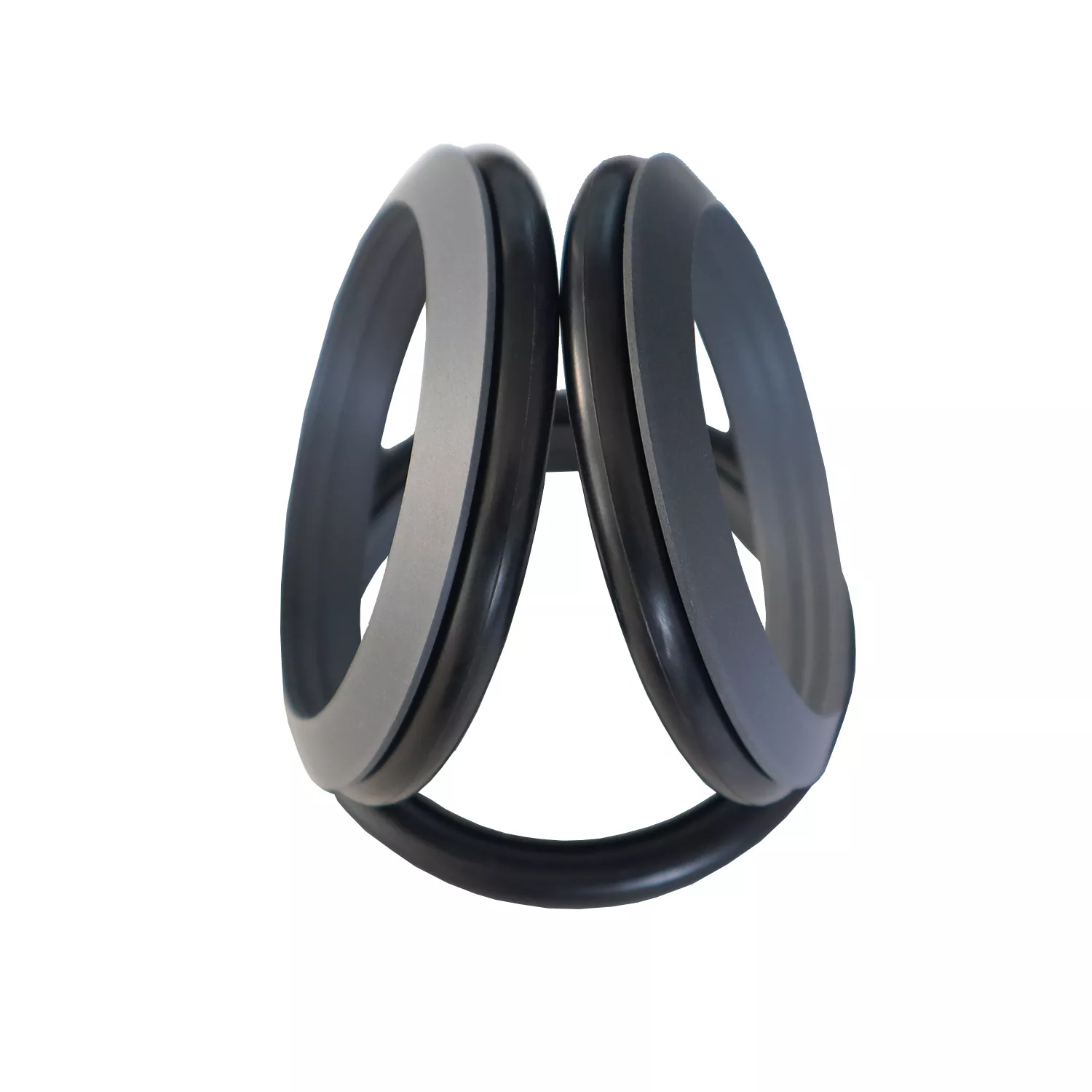

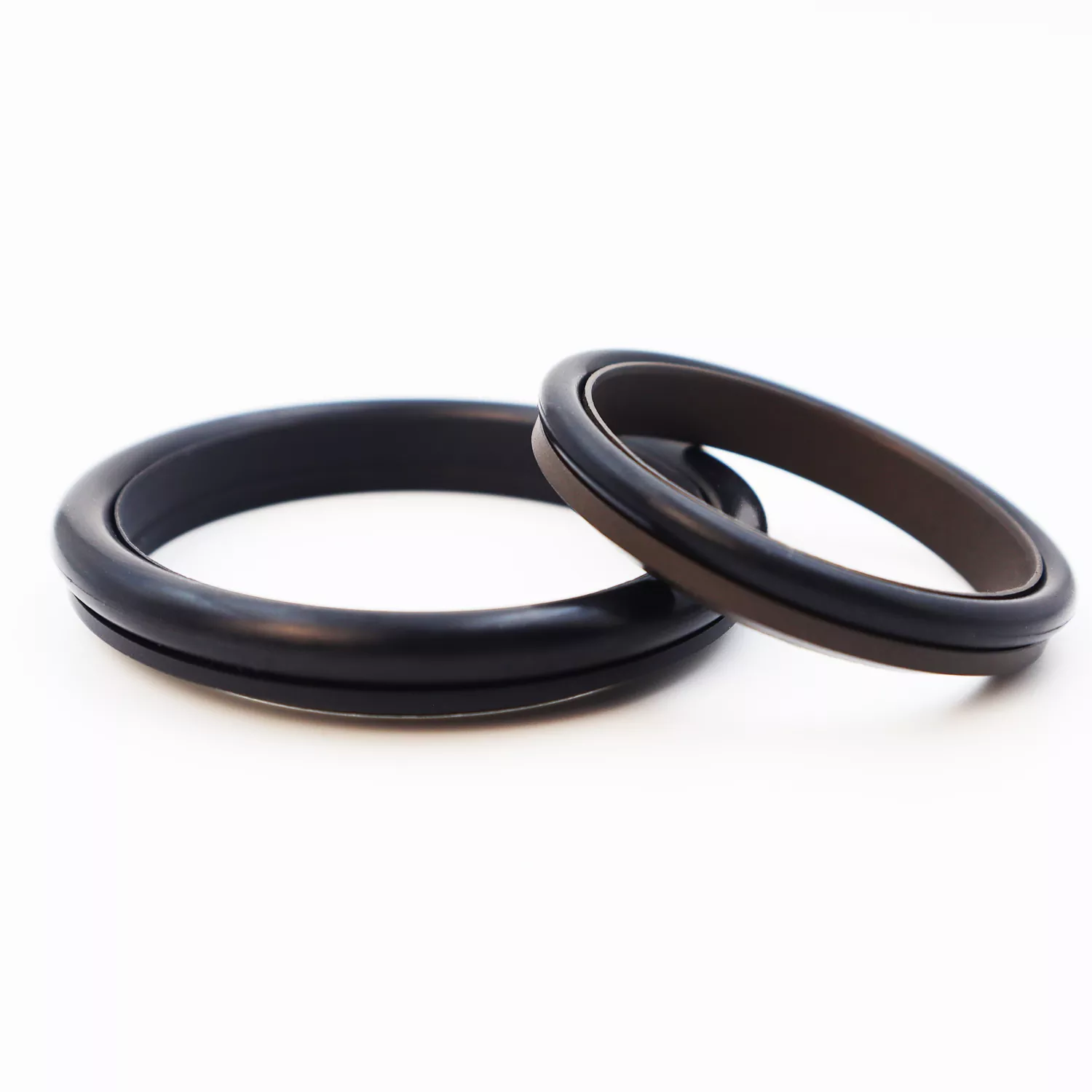

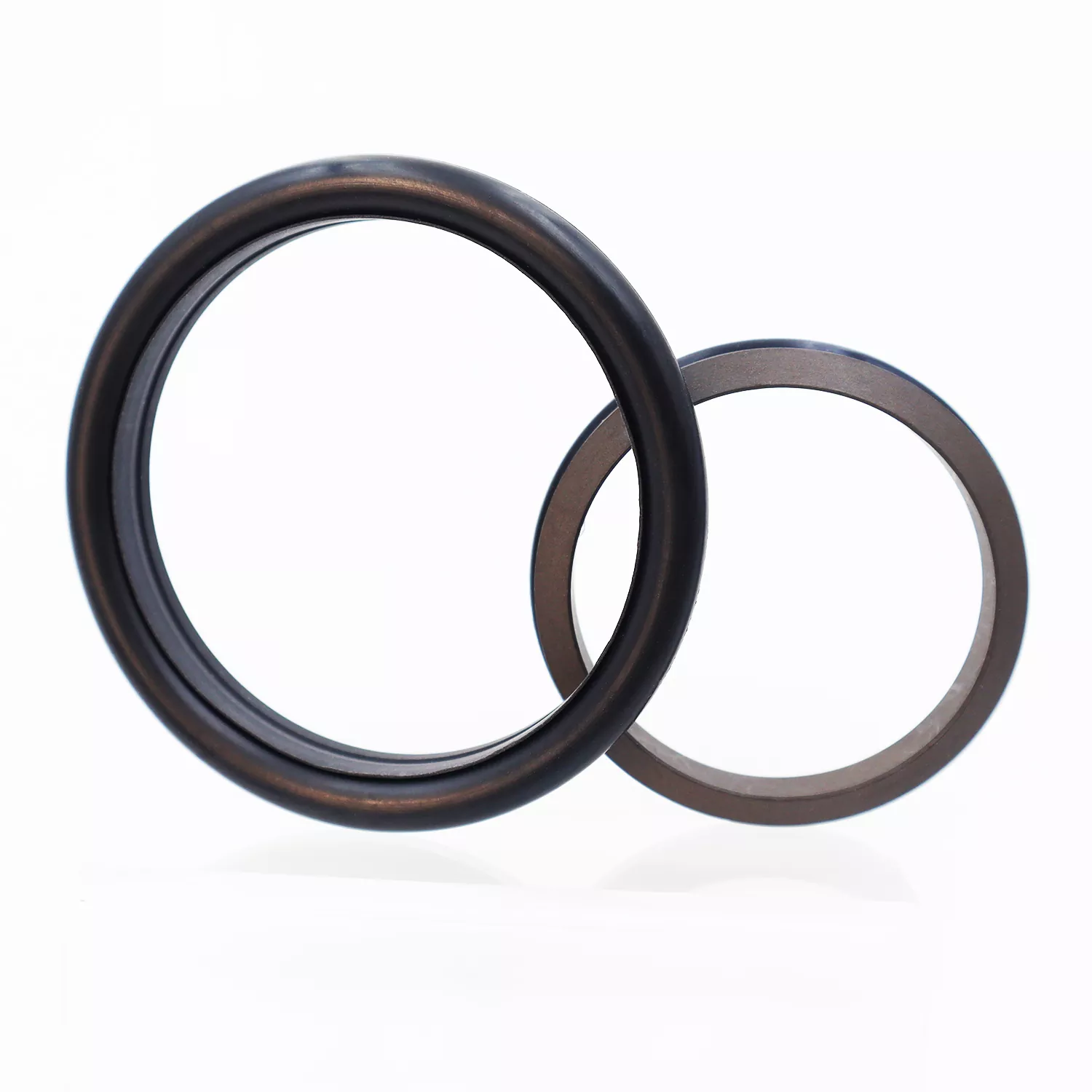

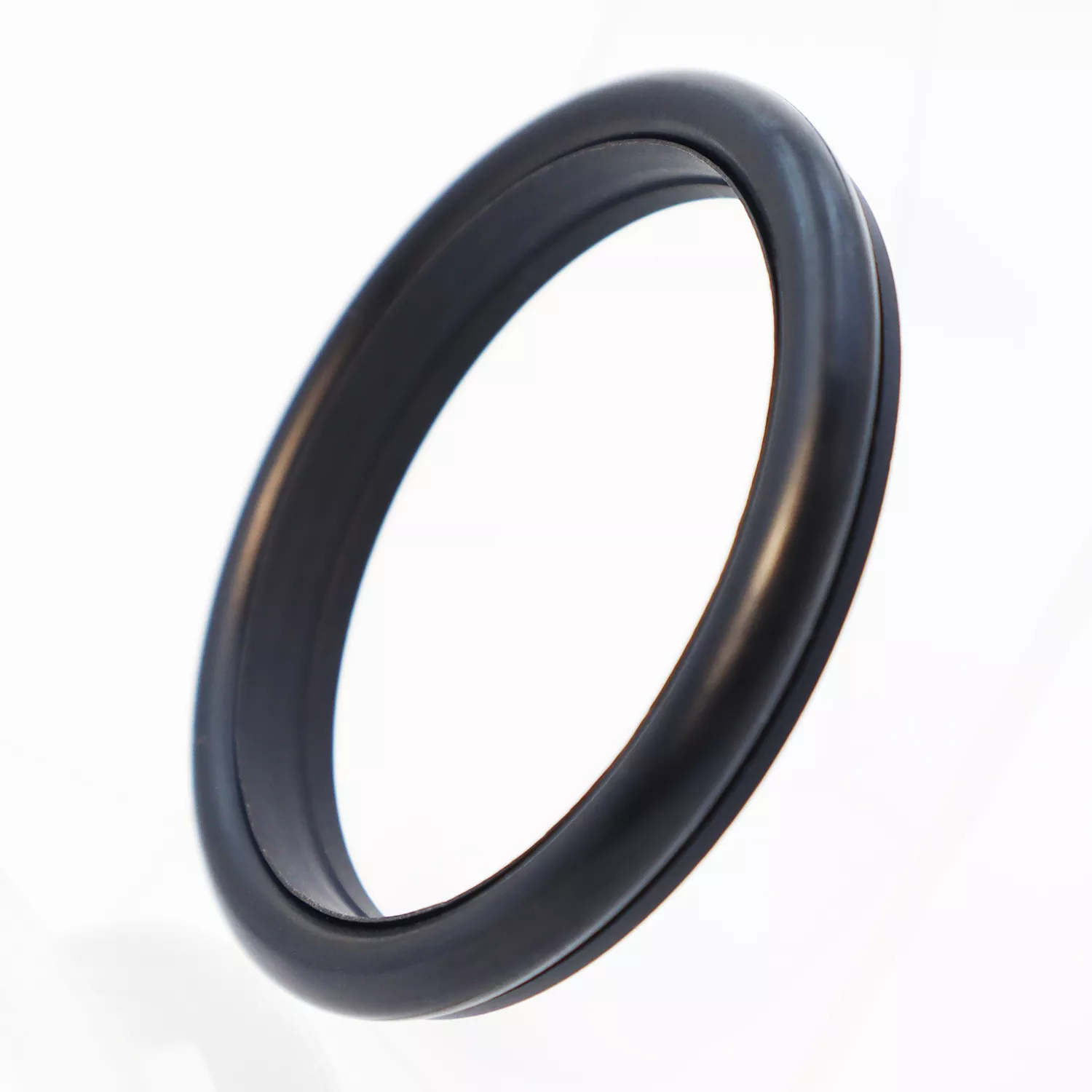

발형 결합 씰은 고무 O-링과 쌍을 이루는 발 모양의 밀봉 링(PTFE 또는 PTFE 복합재로 제작)으로 구성됩니다. 이 제품은 유압 및 공압 왕복 응용 분야의 단동식 씰링용으로 설계되었습니다.

함께 제공되는 O-링을 기준으로 RC03 시리즈와 RC04 시리즈(GB1235 시리즈 O-링을 사용)로 분류됩니다. 씰링 링은 탁월한 동적 보상을 제공하는 얇은 립 디자인을 특징으로 하여 뛰어난 씰링 성능을 제공합니다. 발 모양의 밀봉 표면에 있는 쐐기 모양의 홈은 마찰을 줄이면서 밀봉 무결성과 오염 저항성을 향상시킵니다. 구조적 설계는 또한 씰의 압력 처리 능력을 향상시킵니다. 일반적으로 닫힌 홈에는 설치할 수 없습니다.

제품특징

1. 유압 및 공압 응용 분야 모두에 적합합니다.

2. 고압 및 저압 환경 모두에서 우수한 밀봉 성능

3. 낮은 마찰; 최소한의 시동 저항과 부드러운 움직임; 동일한 동적 및 정지 마찰; 스틱슬립 효과 없음

4. 긴 서비스 수명; 오일 프리 윤활 용도에 적합

5. 고압 및 초고압 씰링 요구 사항을 처리할 수 있습니다.

적용 가능한 작동 조건

제한 값은 동시에 발생해서는 안 됩니다.

재료 선택

1. 호환 가능한 O-링 재질에는 RO1 니트릴 고무(NBR), RO2 불소 고무(FKM) 등이 있습니다.

2. 씰링 링 재질: 표준 재질 PTFE3; 사용 가능한 다른 옵션에는 PTFE2, PTFE4 및 기타 고성능 재료가 포함됩니다.

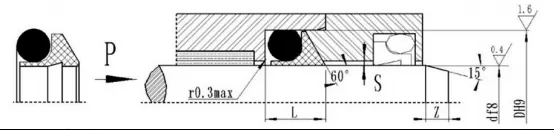

주문 예

주문 모델: RC03—80x89x10-PTFE3-R01

모델 - 로드 직경 x 그루브 직경 x 그루브 폭  PTFE3 - 수정된 PTFE 소재 코드 R01 - O-링 소재 코드

사양표

1. RC03 사양표

제품은 사양표에 기재된 모든 사이즈로 제작 가능합니다.

참고: 1. 60 MPa를 초과하는 압력의 경우 씰 베이스 영역에서 H8/f8 맞춤 공차를 사용하십시오. 초고압 밀봉용, Smax < 0.05.

2. 폐쇄형 홈구조가 필요한 경우 사무실로 문의하시기 바랍니다.

2. RC04 사양표

GB1235 O-링과 호환됩니다. 사양표에 기재된 어떠한 사이즈의 제품도 제작 가능합니다.
