강화 직각 결합 씰

초고압 및 수질 환경에 적합한 왕복동 샤프트 씰 솔루션을 찾고 계십니까? 전문 제조업체인 Ruichen Seals에서 개발 및 제조한 RC08/RC09 강화 직각 결합 씰을 선택하십시오. 이는 PTFE로 채워진 강화 직각 밀봉 링과 GB1235 시리즈 O-링으로 구성됩니다. 씰링 링의 두께는 저점도 매체에 최적화되었으며 강화된 구조로 압력 한계가 높아졌습니다. 뛰어난 마찰특성과 크리프가 없는 부드러운 작동, 장기간의 오일프리 윤활을 실현한 제품입니다.
구매 선택 참고: 이 씰은 밀폐형 홈 설치에 적합하지 않습니다.

문의 보내기

제품 설명

강화 직각 결합 씰(초고압/유압 씰)은 PTFE와 그 복합 재료로 만들어진 강화 직각 씰링 링과 O-링으로 구성됩니다. 유압 왕복 운동의 단방향 밀봉에 적합합니다.

사용되는 O-링 유형에 따라 RC08 및 RC09 시리즈(GB1235 시리즈 O-링과 호환 가능)로 제공됩니다. 씰링 링의 최적화된 두께 설계로 인해 수압이나 기타 저점도 매체에서도 우수한 성능을 발휘합니다.

강화된 밀봉 링의 구조 설계는 또한 고압 및 초고압에 대한 밀봉의 저항을 향상시킵니다. 일반적으로 닫힌 홈에 설치하는 데 적합하지 않습니다.

제품특징

1. 낮은 마찰, 낮은 시작 저항, 부드러운 움직임, 동일한 동적 및 정지 마찰, 크리프 없음.

2. 긴 수명, 오일 프리 윤활 밀봉에 적합합니다.

3. 물과 같은 고압, 초고압 및 저점도 매체 밀봉에 적합합니다.

적용 가능한 작동 조건

극단값이 동시에 발생해서는 안 됩니다.

압력(MPa)	온도(°C)	속도(m/s)	메디아
≤200	-35 ~ +100(NBR O-링 포함)	≤6	작동유, 내화유체(HFA/HFB), 가스 등
	-20 ~ +200(FKM O-링 포함)

재료 선택

1. 적합한 O-링 재질: R01 니트릴 부타디엔 고무(NBR), RO2 불소 고무(FKM) 등

2. 씰링 링 재질: 표준 재질 PTFE3, 기타 옵션 재질에는 PTFE2, PTFE4 및 기타 고성능 재질이 포함됩니다.

주문 예

주문 모델 RC08—80x90.2x11.2—PTFE3—R01 모델-로드 직경 x 홈 직경 x 홈 너비-재질 코드

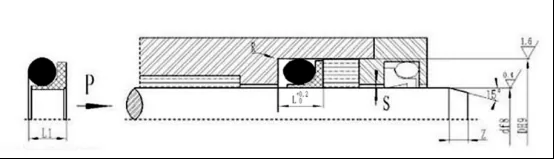

Reinforced Right-Angle Combined Seal

사양 및 매개변수 표

RC08 사양 및 매개변수 표

사양표에 나열된 모든 크기의 제품을 생산할 수 있습니다.

표준 df8 RCO8	경하중 df8 RCO8-Q	고하중 df8 RC08-Z	그루브 직경 D H9	그루브 폭 엘^+0.2	씰 높이 L1	둥근 모서리 R최대	레이디얼 클리어런스 Smax		모따기 지민	O-링 와이어 직경 디_O
표준 df8 RCO8	경하중 df8 RCO8-Q	고하중 df8 RC08-Z	그루브 직경 D H9	그루브 폭 엘^+0.2	씰 높이 L1	둥근 모서리 R최대	<20MPA	<60MPA	모따기 지민	O-링 와이어 직경 디_O
--	5~17.9	--	d+3.6	4.7	4.2	0.3	0.2	0.15	3	1.8
5~17.9	18~39.9	--	d+5.2	6.1	5.5	0.4	0.25	0.15	4	2.65
18~39.9	40~108.9	5~17.9	d+6.8	8.0	7	0.4	0.25	0.2	5	3.55
40~108.9	109~629	18~39.9	d+10.2	11.2	10	0.5	0.3	0.2	7	5.30
109~629	630~999	40~108.9	d+13.4	14.2	12.7	0.6	0.35	0.25	10	7.00
630~999	1000~1599	109~629	d+16.0	16.2	14.5	0.7	0.5	0.3	12	8.6
1000~1599	≥1600	630~999	d+18.8	18.6	16.8	0.8	0.6	0.4	15	10.0
≥1600	--	1000~1599	d+22.8	21.8	19.8	1.0	0.7	0.6	20	12.0
