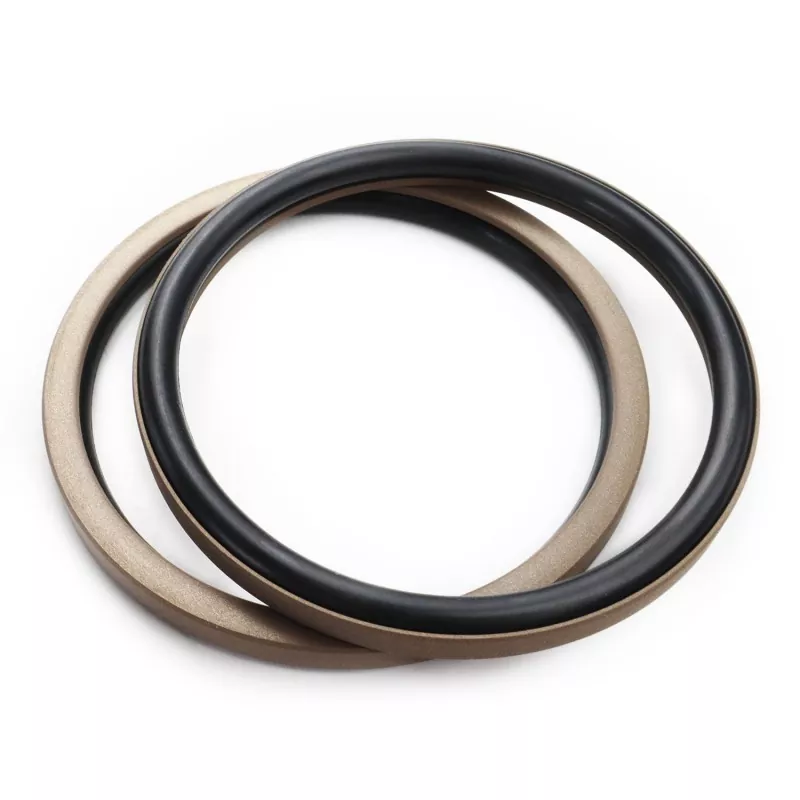

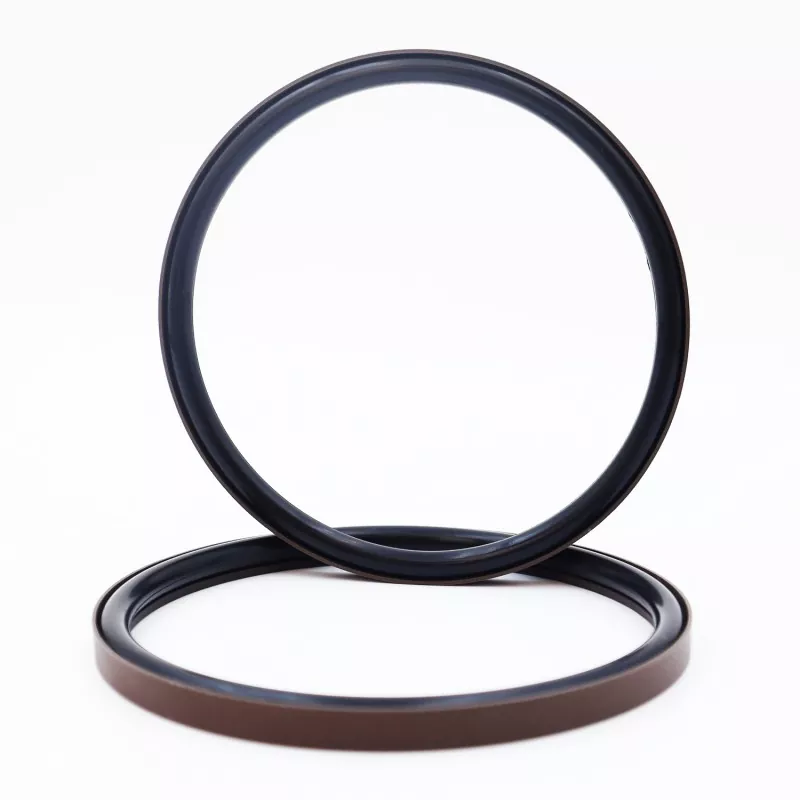

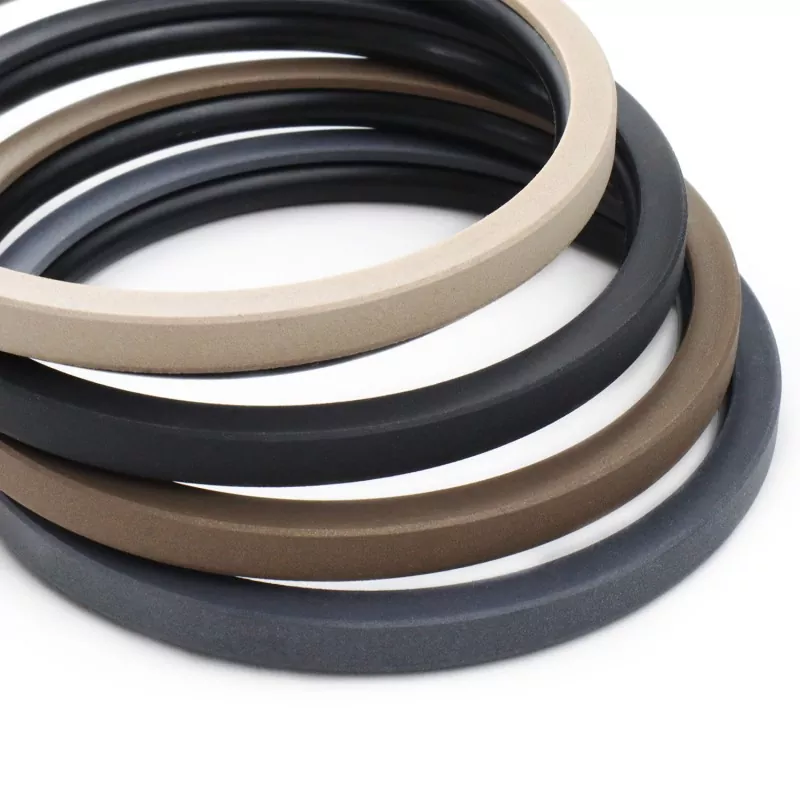

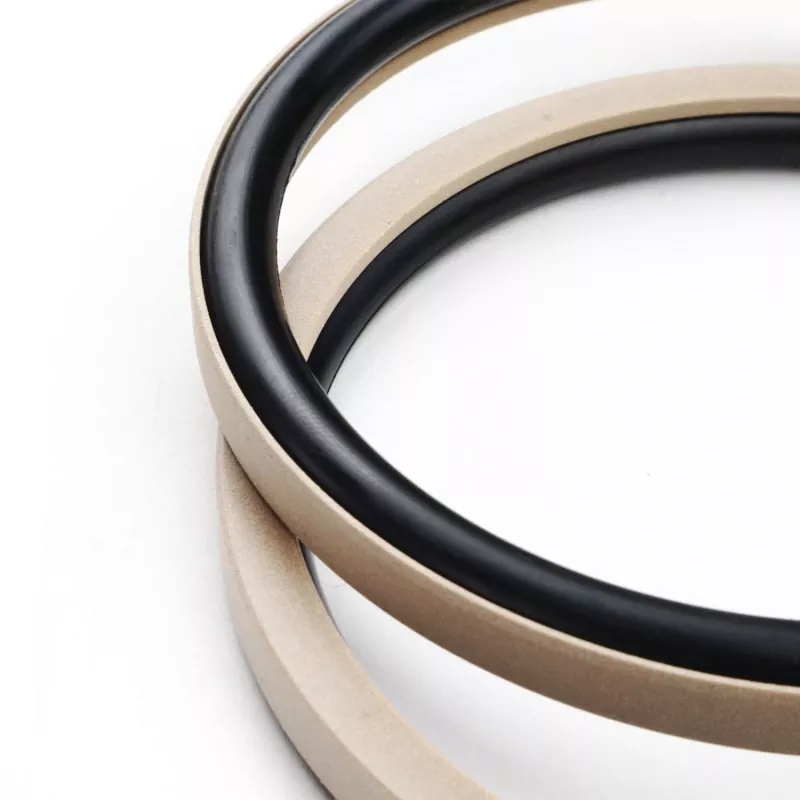

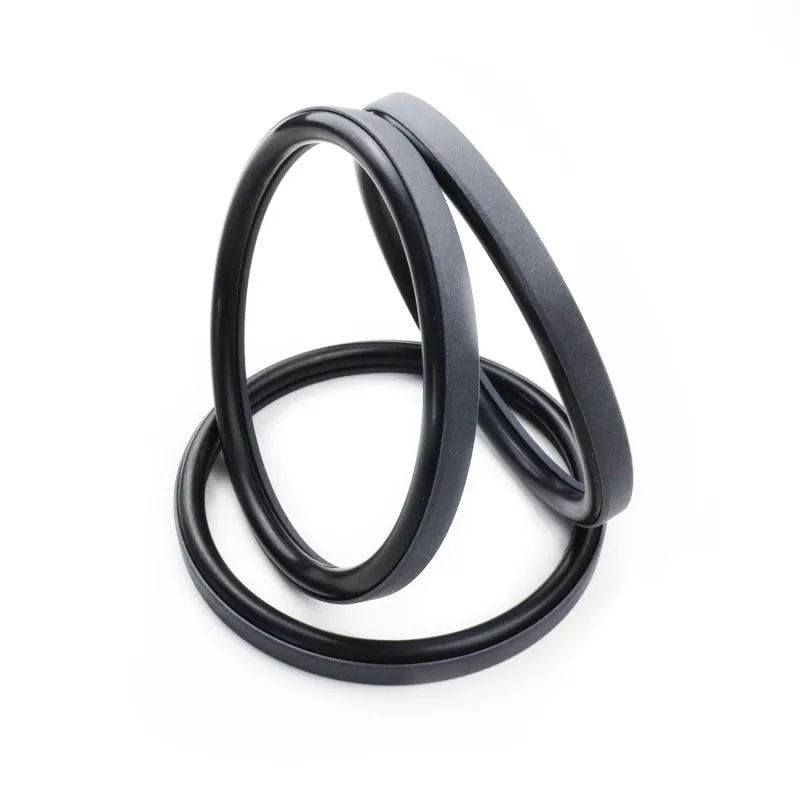

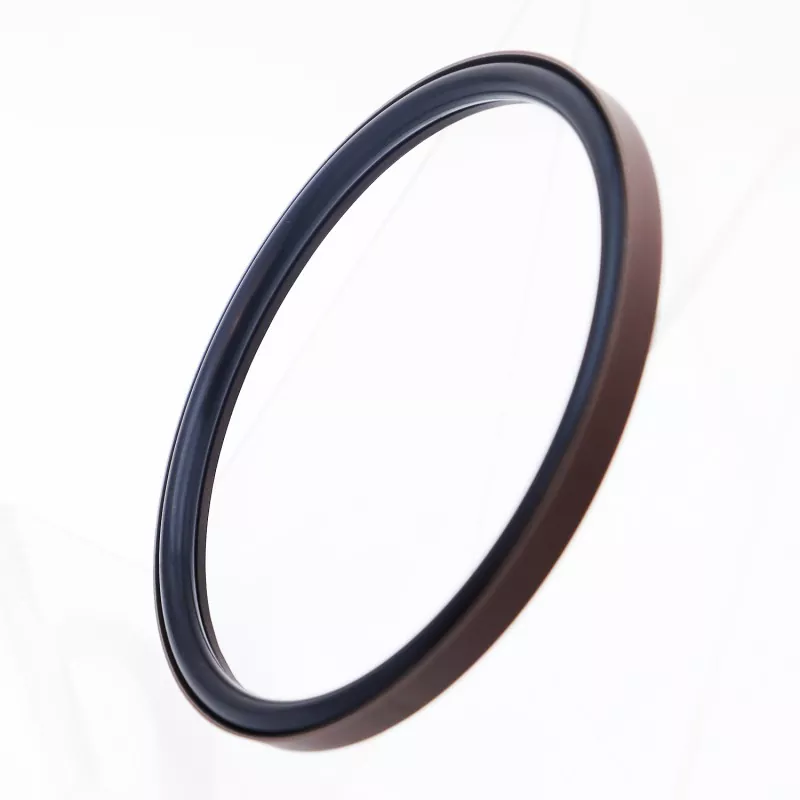

피스톤용 직각 결합 씰은 PTFE(또는 PTFE 복합재)로 만들어진 직각 씰링 링과 고무 O-링으로 구성됩니다. 이 제품은 유압 및 공압 왕복 응용 분야의 단동식 씰링용으로 설계되었습니다. 일치하는 O-링(GB1235 표준 준수)을 기준으로 RC51 및 RC52 시리즈로 분류됩니다. 직각 씰링 링은 탁월한 후속 보상 기능을 제공하는 얇은 립 디자인을 특징으로 하여 뛰어난 씰링 성능을 제공합니다.
이 제품은 낮은 마찰 계수와 최소한의 브레이크아웃 마찰을 제공합니다. 이는 균형 잡힌 동적 및 정지 마찰을 보장하고 "스틱 슬립"(저키 모션) 없이 원활하게 작동하며 오일 프리 윤활 조건을 지원하고 긴 사용 수명을 자랑합니다.
콤팩트한 구조는 표준 홈에 딱 맞고 설치 및 유지 관리가 용이하여 다양한 유압 실린더의 피스톤 어셈블리에 이상적인 씰링 선택이 됩니다.
1. 유압 및 공압 응용 분야 모두에 적합합니다.
2. 고압 및 저압 환경 모두에서 탁월한 밀봉 성능을 발휘합니다.
3. 낮은 마찰, 최소 브레이크아웃 마찰, 부드러운 작동, 균형 잡힌 동적 및 정지 마찰, 스틱 슬립 없음;
4. 긴 서비스 수명; 오일 프리 윤활 용도에 적합합니다.
5. 컴팩트한 디자인; 설치 및 유지 관리가 쉽습니다.
한계값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
온도(°C) |
속도 m/s |
메디아 |
|
70 이하 |
-35 ~ +100(NBR O-링 포함) |
≤6 |
광물성 유압유, 내화유체(HFA/HFB), 가스 등 |
|
-20 ~ +180(FKM O-링 포함) |
1. 동봉된 O-링의 재질은 R01 니트릴 고무(NBR), R02 불소탄성체(FKM) 등입니다.
2. 씰링 링 재질: 표준 재질 PTFE3; 사용 가능한 다른 옵션으로는 PTFE2, PTFE4 및 기타 고성능 플라스틱이 있습니다.
주문 모델: RC51—80x70x7.6—PTFE3—R01

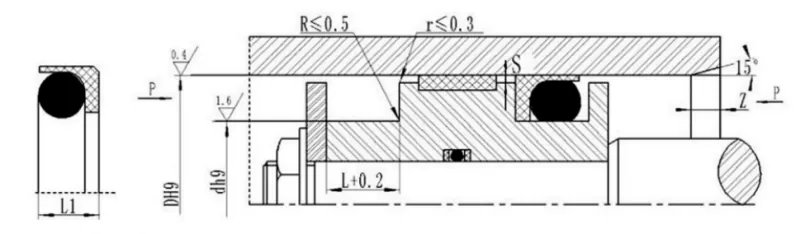

모델 - 원통 내경 x 홈 직경 x 홈 폭 | PTFE3: 수정된 PTFE 재료 코드 | R01: O-링 재료 코드
지정된 범위 내의 사양이 가능합니다.
|
표준형 DH9 RC51 |
경부하 DH9 RC51-Q |
헤비듀티 DH9 RC51-Z |
그루브 직경 d h9 |
그루브 폭 L+0.2 |
씰 높이 L1 |
레이디얼 클리어런스 Smax |
모따기 지민 |
O-링 와이어 직경은 |
|
|
<20MPA |
<40MPA |
||||||||
|
8~12 |
12.9~23.9 |
- |
D-3.5 |
3.2 |
2.8 |
0.2 |
0.15 |
3 |
1.8 |
|
12.9~23.9 |
24~49.9 |
- |
D-5.3 |
4.2 |
3.8 |
0.25 |
0.15 |
4 |
2.65 |
|
24~49.9 |
50~121.9 |
12.9~23.9 |
D-6.8 |
5.2 |
4.7 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121.9 |
122~690.9 |
24~49.9 |
D-10.0 |
7.6 |
7 |
0.3 |
0.2 |
7 |
5.30 |
|
122~690.9 |
691~999 |
50~121.9 |
D-13.0 |
9.6 |
8.8 |
0.35 |
0.25 |
10 |
7.00 |
|
691~999 |
1000~1599 |
122~690.9 |
D-15.9 |
11.6 |
10.5 |
0.5 |
0.3 |
12 |
8.6 |
|
1000~1599 |
≥1600 |
691~999 |
D-17.8 |
14.8 |
13.5 |
0.6 |
0.4 |
15 |
10.0 |
|
≥1600 |
- |
1000~1599 |
D-21.2 |
17.8 |
16.3 |
0.7 |
0.6 |
20 |
12.0 |
참고:1. 경량 시리즈는 30mm보다 넓은 폐쇄형 홈에 설치하기가 더 쉽습니다.
2. 폐쇄홈에 설치하는 경우 당사에 문의하시기 바랍니다.
3. 40 MPa를 초과하는 압력의 경우 씰 베이스 영역에 H8/f8 맞춤 공차를 사용하십시오.
