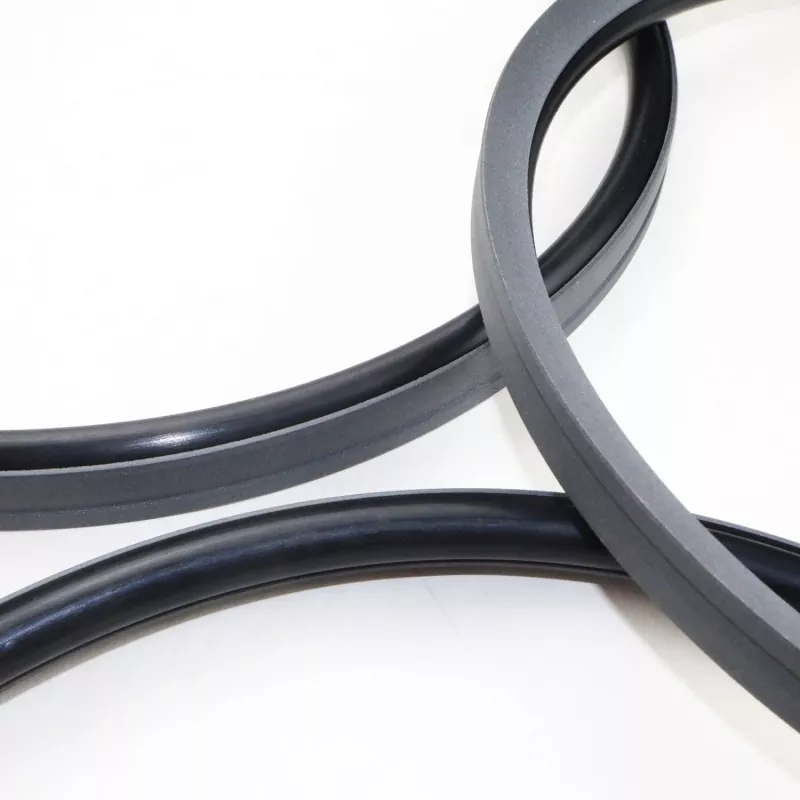

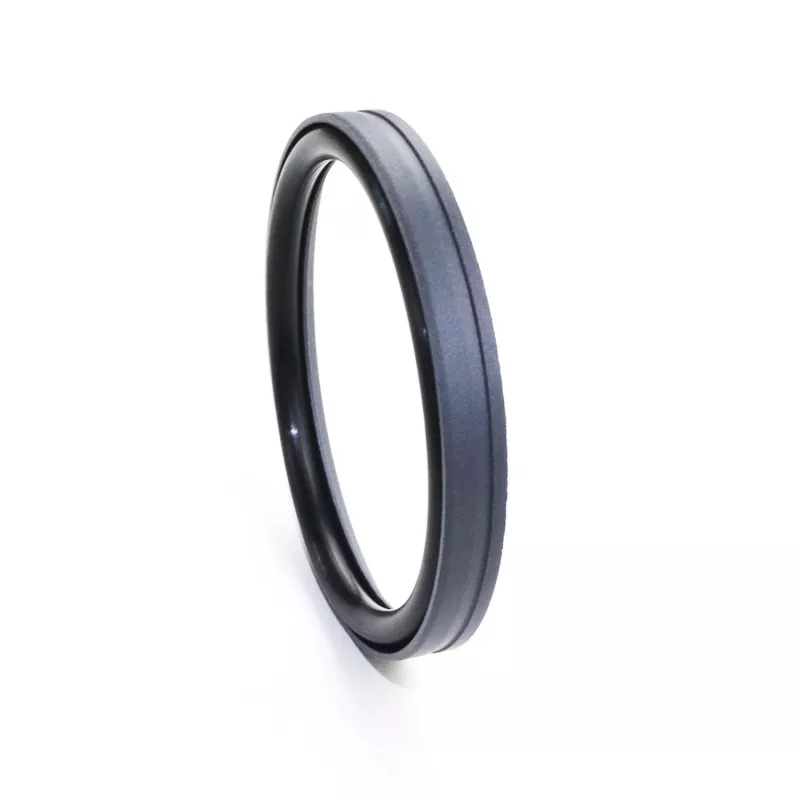

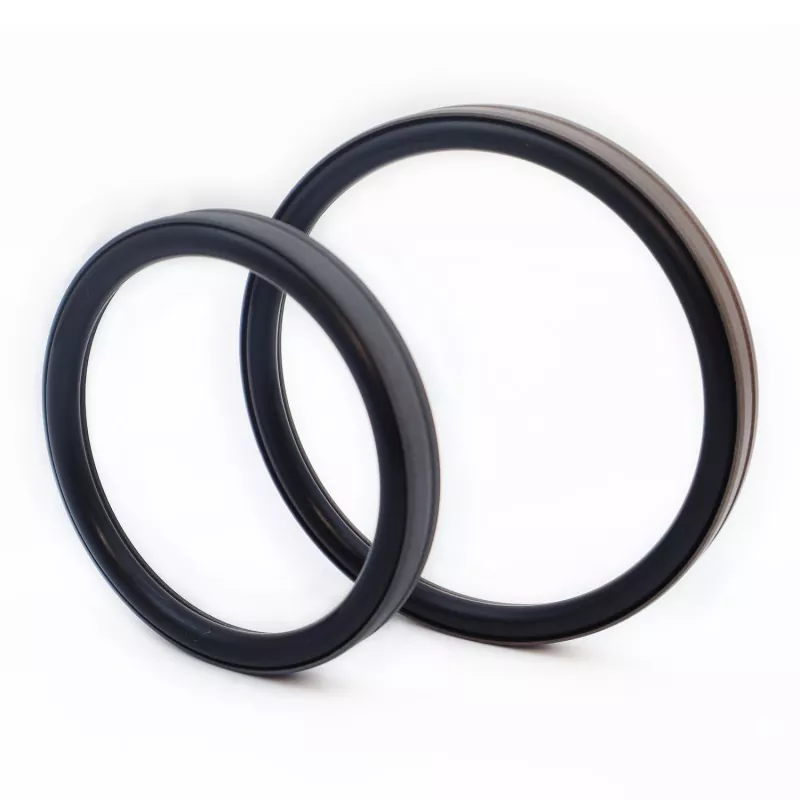

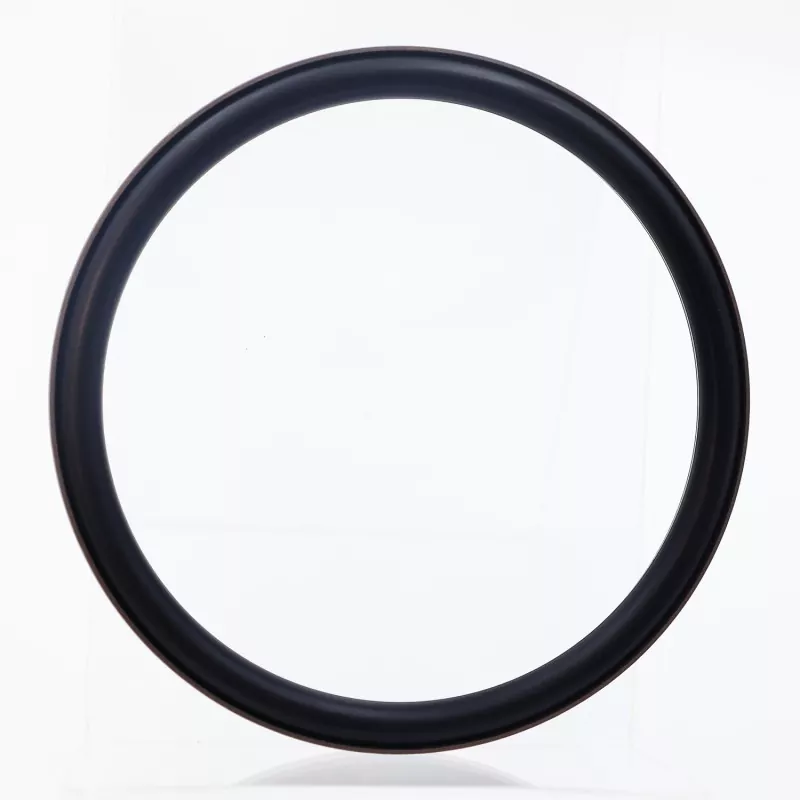

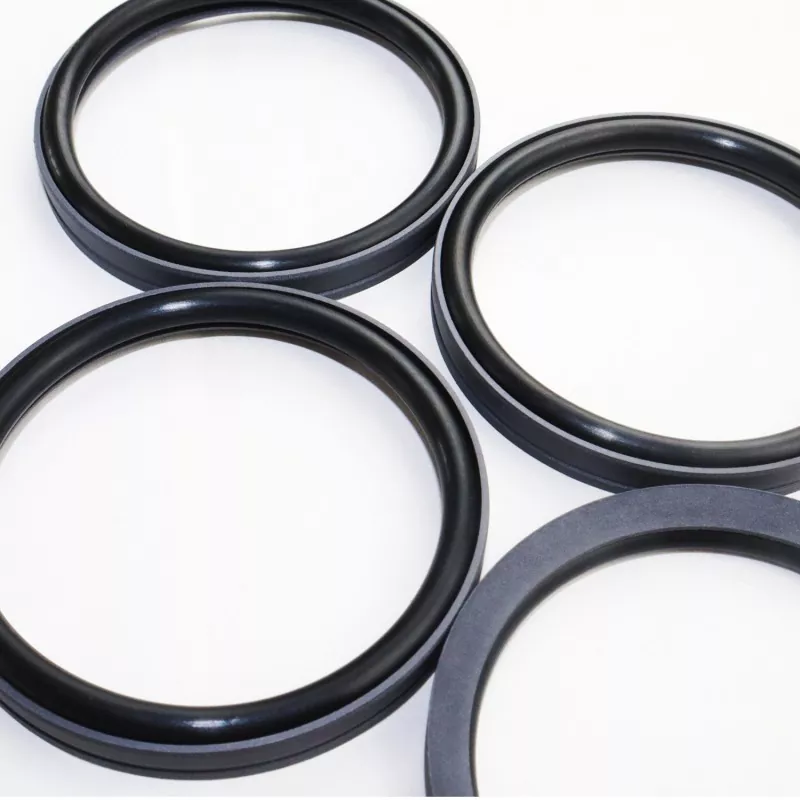

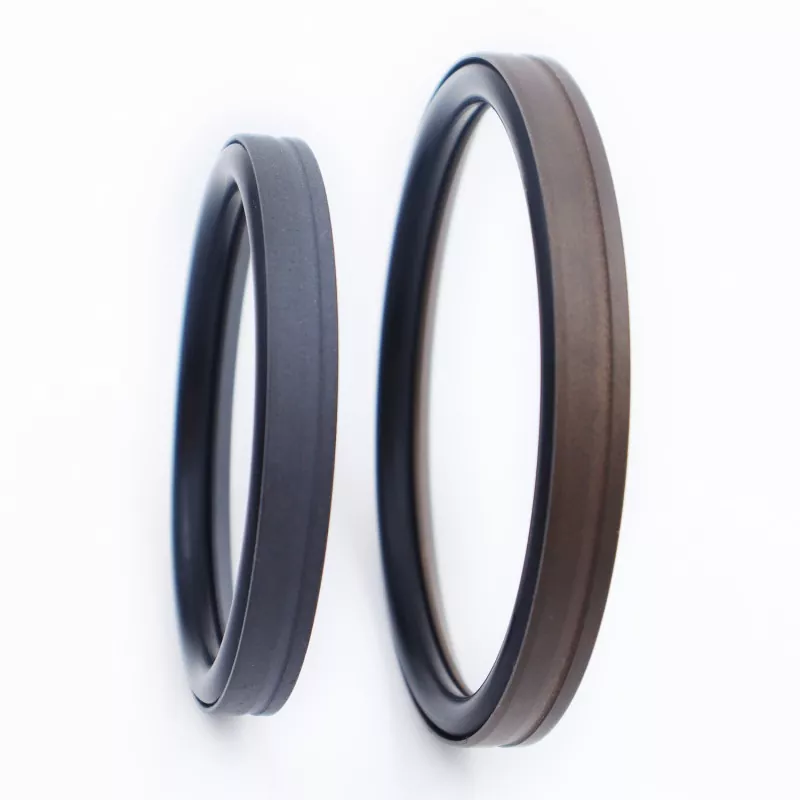

보어 풋형 결합 씰은 PTFE(또는 PTFE 복합재)로 만들어진 발 모양의 씰링 링과 고무 O-링으로 구성됩니다. 이 제품은 유압 및 공압 왕복 응용 분야의 단동식 씰링용으로 설계되었습니다. 일치하는 O-링(GB1235 표준 준수)을 기준으로 RC53 및 RC54 시리즈로 분류됩니다. 씰링 링의 얇은 립 디자인 덕분에 탁월한 후속 보상과 우수한 씰링 성능을 제공합니다. 고압 및 저압 조건 모두에서 잘 작동하고 "스틱 슬립"(크롤링) 없이 작동하며 장기간 오일 프리 밀봉을 지원하고 고압 실린더 피스톤에 널리 사용됩니다.
발 모양의 밀봉 표면에 있는 쐐기 모양의 홈은 마찰을 줄이면서 밀봉 무결성과 오염 저항성을 향상시킵니다. 구조적 설계는 씰의 압력 지지 능력도 향상시킵니다. 일반적으로 폐쇄된 홈에 설치하는 데는 적합하지 않습니다.
1. 유압 및 공압 응용 분야 모두에 적합합니다.
2. 고압 및 저압 조건 모두에서 탁월한 밀봉 성능을 발휘합니다.
3. 낮은 마찰, 최소한의 이탈 저항, 부드러운 움직임, 동일한 동적 및 정지 마찰, 스틱 슬립 없음;
4. 긴 서비스 수명; 오일 프리 윤활 용도에 적합합니다.
5. 고압 및 초고압 밀봉에 적합합니다.
한계값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
온도(°C) |
속도 m/s |
메디아 |
|
≤100 |
-35 ~ +100(NBR O-링 포함) |
≤6 |
광물성 유압유, 내화유체(HFA/HFB), 가스 등 |
|
-20 ~ +180(FKM O-링 포함) |
1. 호환 가능한 O-링 재질로는 R01 니트릴 고무(NBR), R02 불소탄성체(FKM) 등이 있습니다.
2. 씰링 링 재질: 표준 재질 PTFE3; 사용 가능한 기타 재료로는 PTFE2, PTFE4 및 기타 고성능 플라스틱이 있습니다.
주문 모델: RC53-80x69.6x9.8-PTFE3-R01
보어 직경 x 홈 직경 x 홈 폭 | PTFE3: 수정된 PTFE 재료 코드 | R01: O-링 재료 코드
매개변수 범위 내의 모든 크기를 사용할 수 있습니다.
|

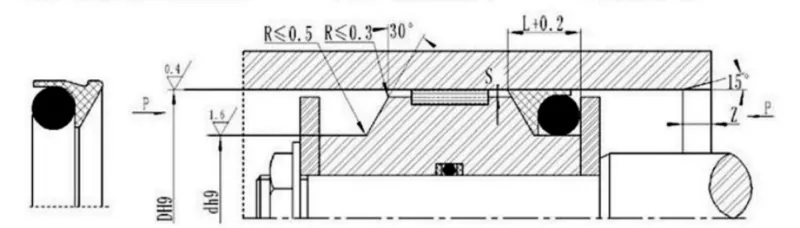

조리개 범위 D H9 |
그루브 직경 d h9 |
그루브 폭 L+0.2 |
레이디얼 클리어런스 Smax |
모따기 지민 |
O-링 와이어 직경 하다 |
|
|
<40Mpa |
<60Mpa |
|||||
|
13~24 |
D-5.4 |
5.2 |
0.25 |
0.15 |
4 |
2.65 |
|
25~49 |
D-7.2 |
6.6 |
0.25 |
0.2 |
5 |
3.55 |
|
50~121 |
D-10.4 |
9.8 |
0.3 |
0.2 |
7 |
5.30 |
|
122~1500 |
D-13.6 |
12.8 |
0.35 |
0.25 |
10 |
7.00 |
GB1235 O-링과 호환됩니다. 지정된 범위 내의 모든 크기를 제공할 수 있습니다.
|
조리개 범위 D H9 |
그루브 직경 d h9 |
그루브 폭 L+0.2 |
레이디얼 클리어런스 Smax |
모따기 지민 |
O-링 와이어 직경 하다 |
|
|
<40Mpa |
<60Mpa |
|||||
|
12~49 |
D-7.0 |
6.6 |
0.25 |
0.2 |
5 |
3.5 |
|
50~169 |
D-11.0 |
10.5 |
0.3 |
0.2 |
7 |
5.7 |
|
170~1500 |
D-16.6 |
15.5 |
0.5 |
0.3 |
12 |
8.6 |
참고: 60MPa를 초과하는 압력의 경우 씰 베이스 영역에 H8/8 맞춤 공차가 사용되며 초고압 씰 간격 Smax는 <0.05입니다.
