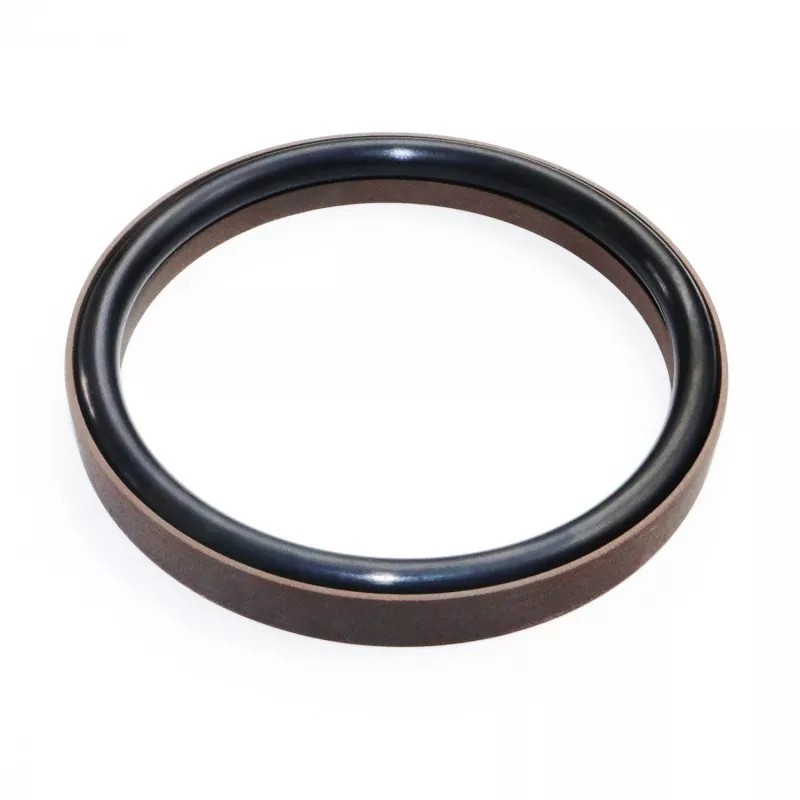

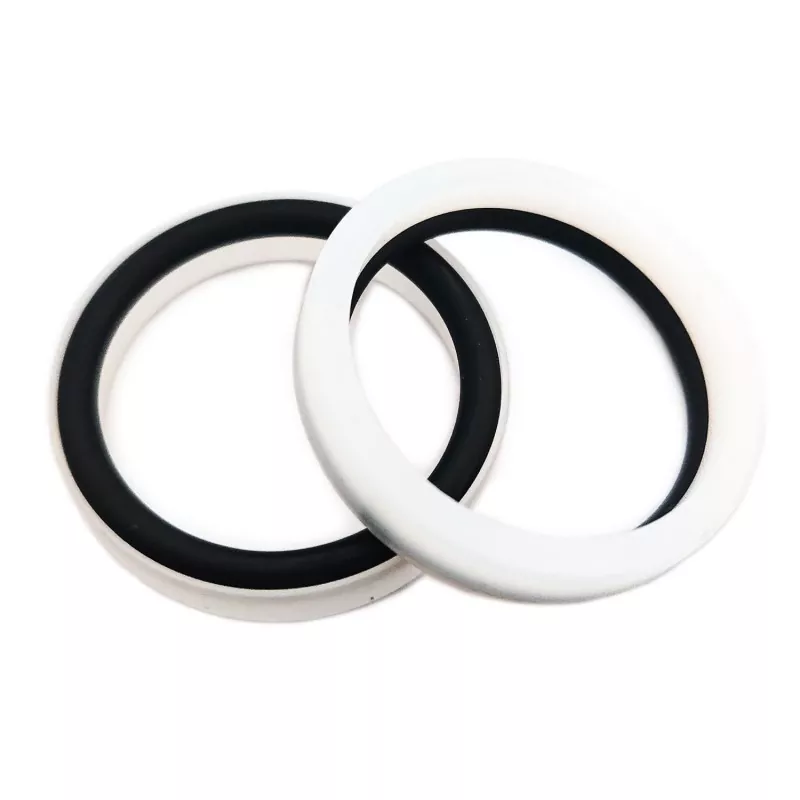

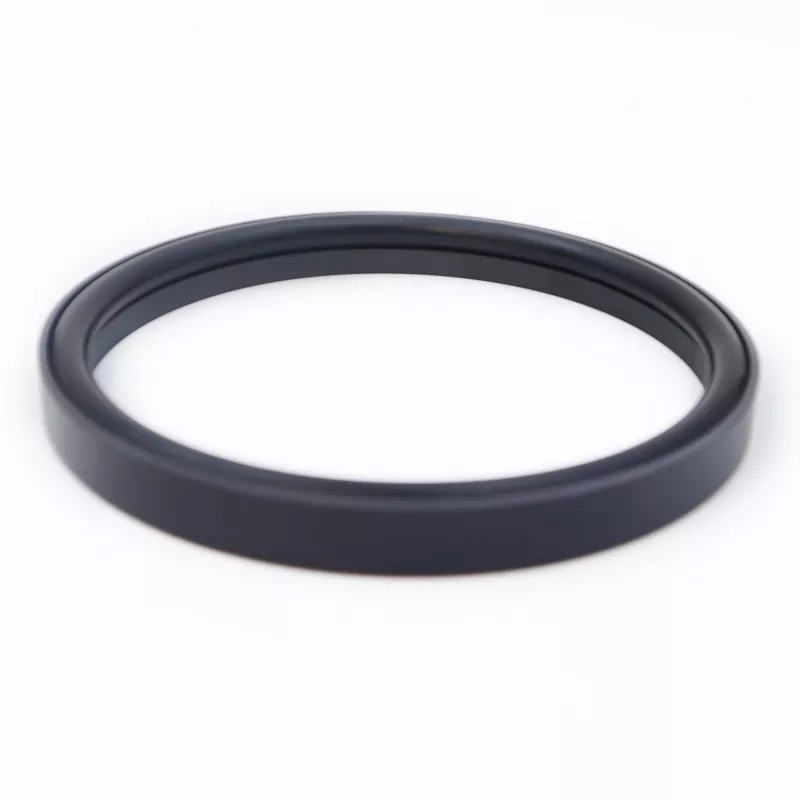

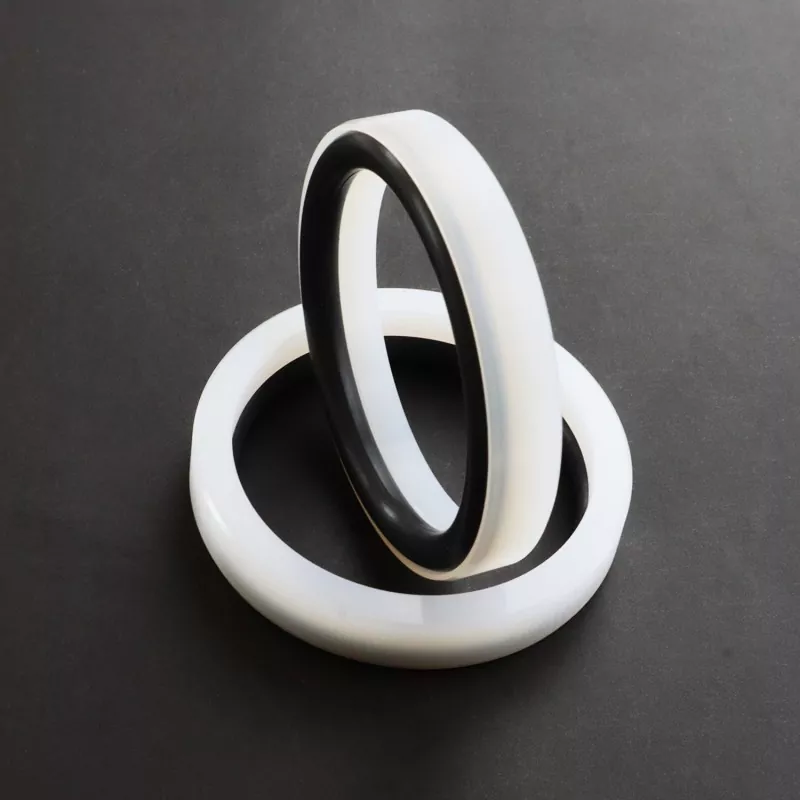

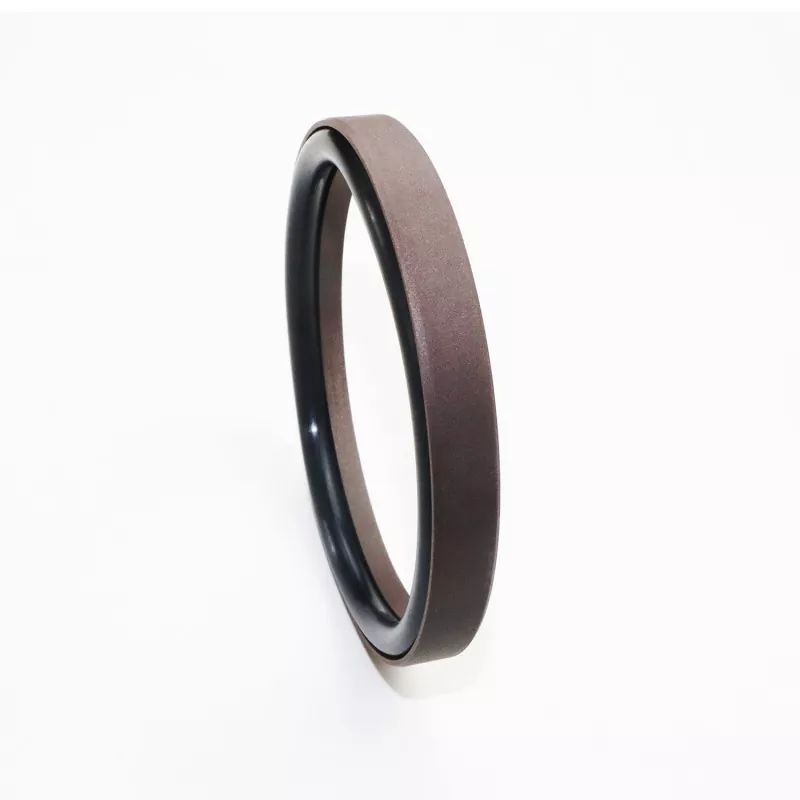

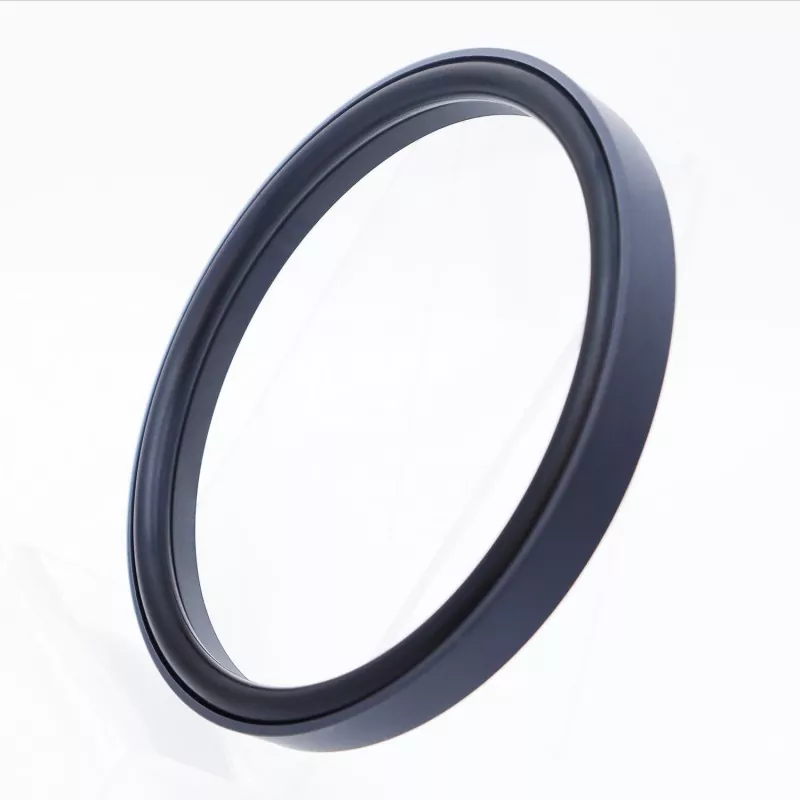

로드용 강화 스텝 결합 씰

수압 및 초고압과 관련된 까다로운 씰링 응용 분야를 위해 설계된 Ruichen Sealing은 로드용 RC58/RC59 강화 스텝 결합 씰을 출시했습니다. 이 제품은 강화된 수정 PTFE 씰링 링과 GB1235 표준 O-링의 조합을 특징으로 하며, 왕복 유압 장비의 단방향 씰링을 위해 특별히 설계되었습니다. 최적화되고 두꺼워진 밀봉 링 설계는 저점도 매체(예: 물) 밀봉 문제를 해결하는 동시에 강화된 구조 설계는 초고압 저항을 크게 향상시킵니다.

문의 보내기

제품 설명

로드용 강화 스텝 결합 씰(초고압 및 수성 응용 분야용으로 설계됨)은 PTFE(또는 PTFE 복합재)로 만든 강화 직각 씰링 링과 고무 O-링으로 구성됩니다. 사용된 특정 O-링에 따라 RC58 및 RC59 시리즈에서 사용할 수 있습니다(GB1235 표준 준수). 저마찰 성능을 제공하여 시동 시 저항이 전혀 없고 스틱슬립 없이 원활한 왕복 운동을 보장하며 오일 프리 환경에서 장기간 작동하는 데 적합하므로 장비 고장 가능성을 크게 줄이고 유지 관리 비용을 낮춥니다.

씰링 링의 최적화된 두께 덕분에 씰은 물이나 기타 저점도 매체와 함께 사용할 때에도 효과적으로 작동합니다. 강화된 씰링 링의 구조적 설계로 고압 및 초고압에 대한 저항력도 향상되었습니다. 일반적으로 이 씰은 닫힌 홈에 설치할 수 없습니다.

제품특징

1. 낮은 마찰: 최소 시동 저항, 부드러운 움직임, 동일한 동적 및 정지 마찰, 스틱 슬립 없음;

2. 긴 수명 : 오일 프리 윤활 용도에 적합합니다.

3. 고압 및 초고압 시스템뿐만 아니라 물과 같은 저점도 매체 밀봉에 적합합니다.

작동 조건

한계값은 동시에 발생해서는 안 됩니다.

압력(MPa)	온도(°C)	속도 m/s	메디아
≤200	-35 ~ +100(NBR O-링 포함)	≤6	광물성 유압유, 내화유체(HFA/HFB), 물 등
	-20 ~ +200(FKM O-링 포함)

재료 선택

1. 호환 가능한 O-링 재질로는 RO1 니트릴 고무(NBR), RO2 불소탄성체(FKM) 등이 있습니다.

2. 씰링 링 재질: 표준 재질 PTFE3; 대체 재료로는 PTFE2, PTFE4 및 기타 고성능 플라스틱이 있습니다.

주문 예

주문 모델: RC58—80x69.2x10.5—PTFE3—R01

모델 - 보어 직경 x 홈 직경 x 홈 폭 | PTFE3 - 수정된 PTFE 재료 코드 | R01 - O-링 재료 코드

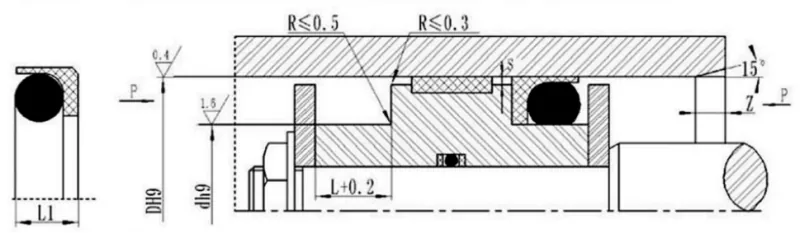

Reinforced Step Combined Seal for Rod

사양표

1. RC58 사양표

매개변수 범위 내의 사양을 사용할 수 있습니다.

표준형 DH9 RC58	경부하 DH9 RC58-Q	헤비듀티 DH9 RC58-Z	그루브 직경 d h9	그루브 폭 L+0.2	씰 높이 L1	코너 반경 R최대	레이디얼 클리어런스 Smax		모따기 지민	O-링 와이어 직경 하다
표준형 DH9 RC58	경부하 DH9 RC58-Q	헤비듀티 DH9 RC58-Z	그루브 직경 d h9	그루브 폭 L+0.2	씰 높이 L1	코너 반경 R최대	<20MPA	<60MPA	모따기 지민	O-링 와이어 직경 하다
8~12.9	13~23.9	-	D-3.7	4.7	4.2	0.3	0.2	0.15	3	1.8
13~23.9	24~49.9	9~12.9	D-5.4	6.1	5.5	0.4	0.25	0.15	4	2.65
24~49.9	50~121.9	13~23.9	D-7.1	7.6	6.8	0.4	0.25	0.2	5	3.55
50~121.9	122~690.9	24~49.9	D-10.8	10.5	9.6	0.5	0.3	0.2	7	5.30
122~690.9	691~999	50~121.9	D-14.3	13.6	12.4	0.6	0.35	0.25	10	7.00
691~999	1000~1599	122~690.9	D-17.2	15.5	14.1	0.7	0.5	0.3	12	8.6
1000~1599	>1600	691~999	D-20	18.6	16.8	0.8	0.6	0.4	15	10.0
>1600	-	1000~1599	D-24	21.8	19.8	1	0.7	0.6	20	12.0

참고: 60MPa를 초과하는 압력의 경우 씰 베이스 영역에 H8/f8 맞춤 공차가 사용됩니다. 초고압 밀봉용, Smax < 0.05.

2. RC59 사양

GB1235 O-링과 호환됩니다. 지정된 매개변수 범위 내의 모든 크기를 제공할 수 있습니다.

조리개 범위 D H9	그루브 직경 d h9	그루브 폭 L+0.2	레이디얼 클리어런스 Smax		코너 반경 R최대	모따기 지민	O-링 와이어 직경 하다
조리개 범위 D H9	그루브 직경 d h9	그루브 폭 L+0.2	<20MPA	<60MPA	코너 반경 R최대	모따기 지민	O-링 와이어 직경 하다
10~54	D-7.1	7.5	0.25	0.2	0.4	5	3.5
55~165	D-11.5	11.0	0.3	0.2	0.5	7	5.7
166~1500	D-17.2	15.5	0.5	0.3	0.7	12	8.6
