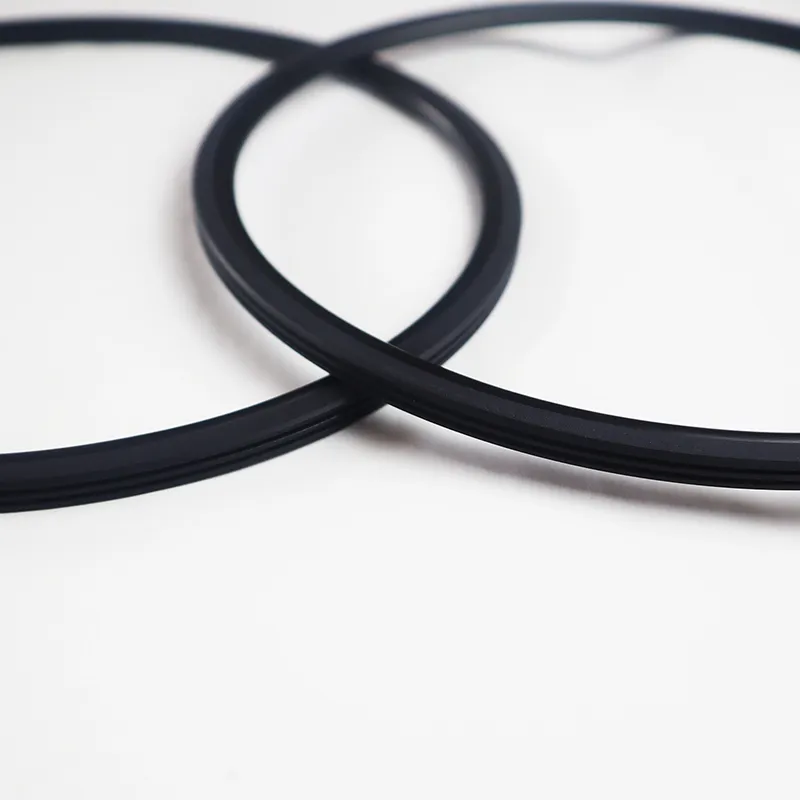

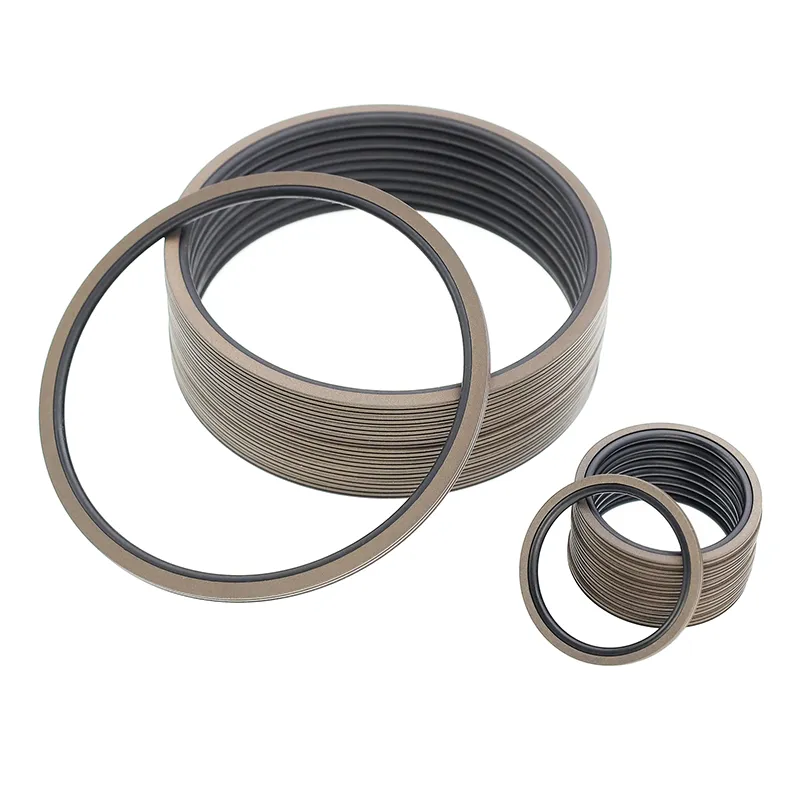

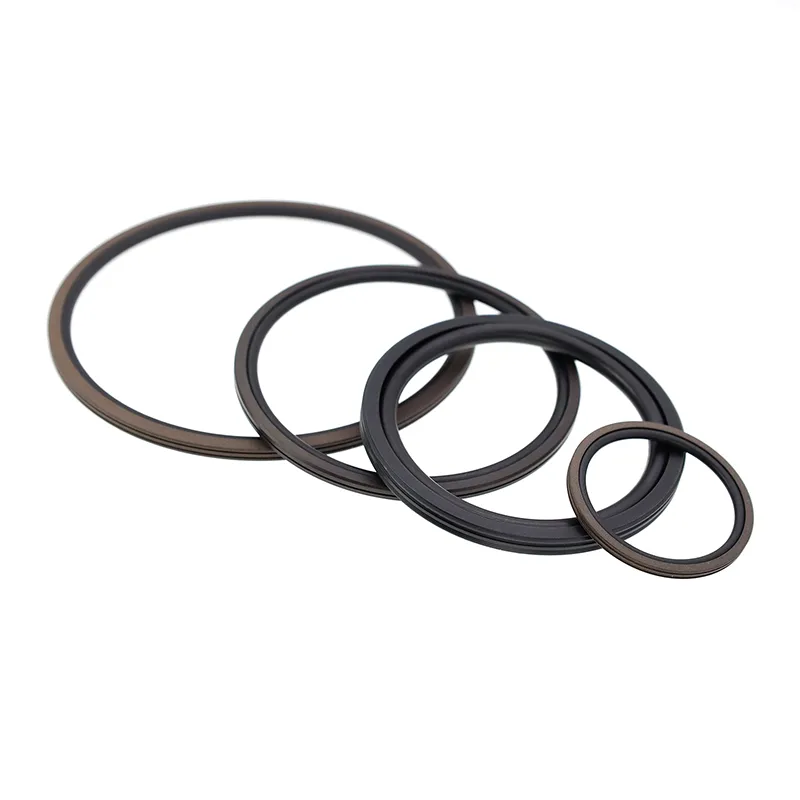

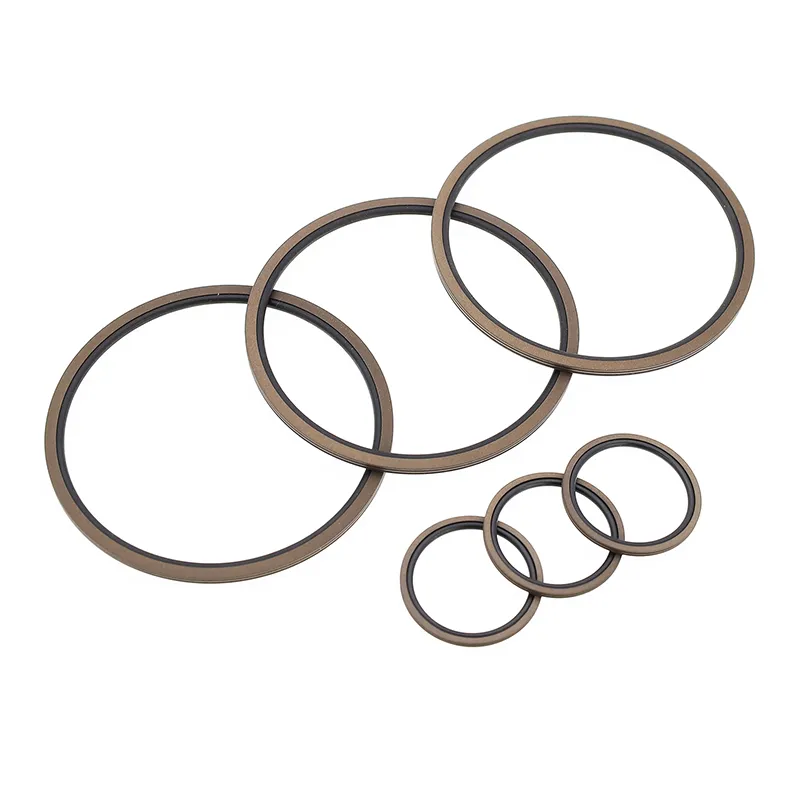

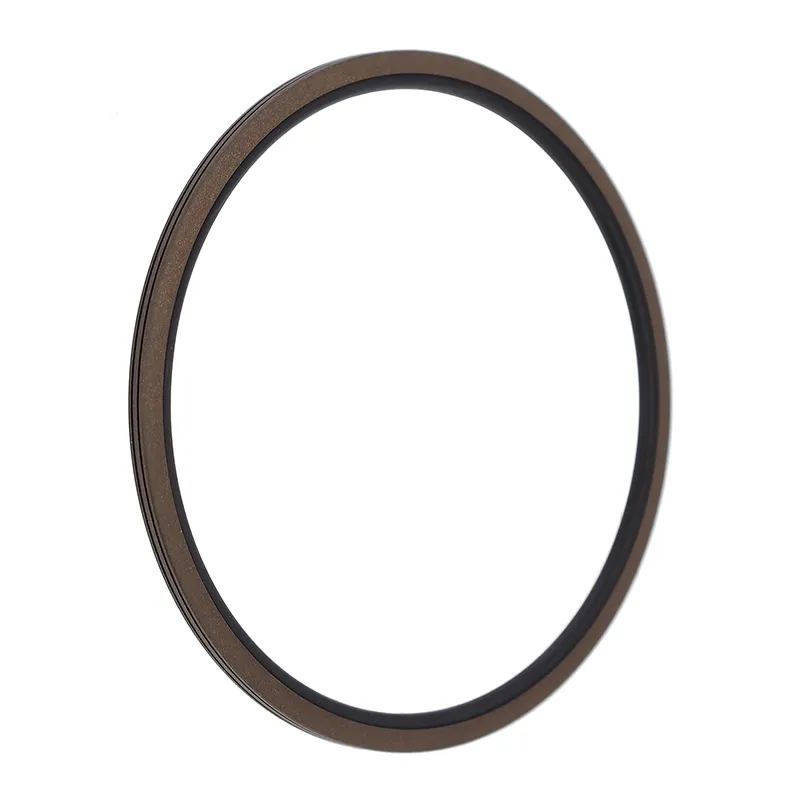

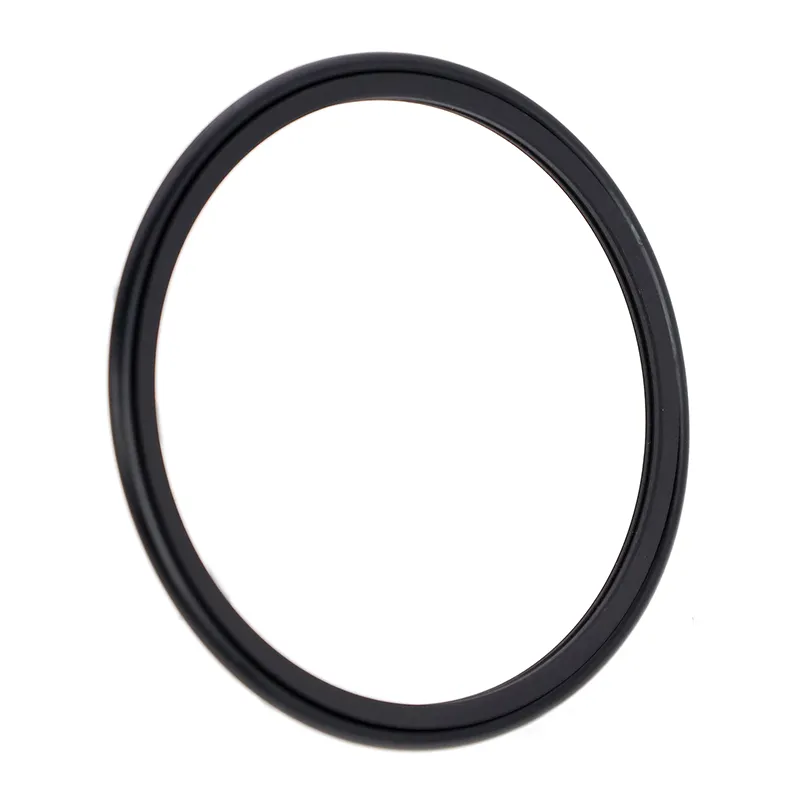

회전용 로터리 글라이드 링 씰

Rechen Seal은 신뢰할 수 있는 씰 제조업체입니다. RC2054는 유압 회전 운동 양방향 씰링 상황에 사용할 수 있는 오일 저장소가 있는 PTFE로 채워진 사각형 링과 O링 고무 조합으로 구성된 스위블용 로터리 글라이드 링 씰입니다. 씰은 수명이 길고 마찰이 적으며 씰링 성능이 우수하고 구조 공간이 작으며 유압 씰링에 사용할 수 있습니다.

문의 보내기

제품 설명

적용 가능한 작동 조건

압력/MPa	온도 / ℃	속도 /m/s	중간
≤40	-35~+100(일치하는 NBR O-링 포함)	≤2	유압유, 유제, 물, 가스 등
	-20~+200(일치하는 O-링 FKM 포함)

재료 선택

1. 적합한 O-링 재질로는 R01 니트릴 부타디엔 고무(NBR), R02 불소 고무(FKM) 등이 있습니다.

2. 씰링 링 재질: 표준 재질 PTFE3 및 PTFE4; 기타 옵션 재료로는 PTFE1, PTFE2 및 PTFE5가 있습니다.

Ruichen은 원자재 시작부터 독립적인 연구 개발 및 생산을 수행하여 전체 제품 체인에 대한 제어를 실현했습니다.

1. 엔지니어링 플라스틱 및 복합 재료: 우리는 폴리테트라플루오로에틸렌(PTFE)을 핵심으로 혼합, 소결, 성형, 모든 종류의 충진 변형 복합 재료 튜브 및 로드의 자체 생산, 그리고 씰로 정밀 가공합니다. 이는 재료 특성의 안정성과 사용자 정의 가능성을 보장합니다.

2. 고성능 폴리우레탄 엘라스토머: 프리폴리머 주조에서 시작하여 고품질의 폴리우레탄 파이프 및 로드 재료를 독자적으로 생산하고 이를 내마모성, 내압성, 내가수분해성이 뛰어난 다양한 유형의 씰로 가공합니다.

주문 예

주문 모델 RC2054—80×69×4.2—PTFE3—R01 모델-D*d*L- 재료 코드 주문 모델 RCX18—80×69x4.2—HPU 모델-D*d*L- 재료 코드

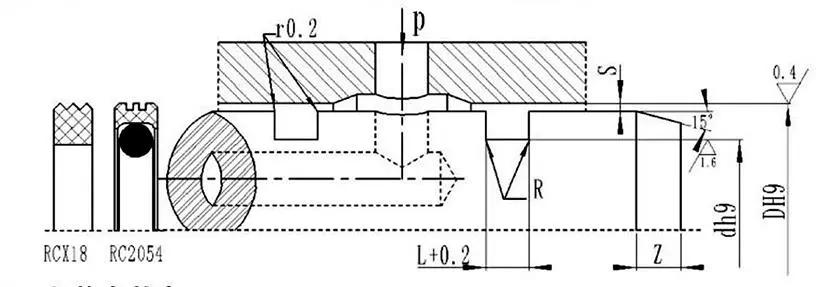

Rotary Glyd Ring Seal For Swivel

사양 및 매개변수 표(매개변수 범위 내의 모든 사양을 사용할 수 있음)

조리개 범위 DH9	트렌치 직경 dh9	트렌치 폭 L+0.2	레이디얼 클리어런스 Smax		둥근 모서리 R최대	모따기 지민
조리개 범위 DH9	트렌치 직경 dh9	트렌치 폭 L+0.2	0~10Mpa	10~20Mpa	둥근 모서리 R최대	모따기 지민
8~39	D-4.9	2.2	0.15	0.1	0.4	2
40~79	D-7.5	3.2	0.2	0.15	0.6	3
80~132	D-11.0	4.2	0.25	0.2	1.0	4
133~329	D-15.5	6.3	0.3	0.25	1.3	5
330~669	D-21.0	8.1	0.3	0.25	1.8	7
670~1500	D-28.0	9.5	0.45	0.3	2.0	8

D	d	L	D	d	L	D	d	L	D	d	L
8	3.1	2.2	50	42.5	3.2	170	154.5	6.3	380	359.0	8.1
10	5.1	2.2	55	47.5	3.2	180	164.5	6.3	390	369.0	8.1
12	7.1	2.2	60	52.5	3.2	190	174.5	6.3	400	379.0	8.1
14	9.1	2.2	63	55.5	3.2	200	184.5	6.3	420	399.0	8.1
15	10.1	2.2	65	57.5	3.2	210	194.5	6.3	450	429.0	8.1
16	11.1	2.2	70	62.5	3.2	220	204.5	6.3	480	459.0	8.1
18	13.1	2.2	75	67.5	3.2	230	214.5	6.3	500	479.0	8.1
20	15.1	2.2	80	69.0	4.2	240	224.5	6.3	520	499.0	8.1
22	17.1	2.2	85	74.0	4.2	250	234.5	6.3	550	529.0	8.1
24	19.1	2.2	90	79.0	4.2	260	244.5	6.3	600	579.0	8.1
25	20.1	2.2	95	84.0	4.2	270	254.5	6.3	630	609.0	8.1
28	23.1	2.2	100	89.0	4.2	280	264.5	6.3	650	629.0	8.1
30	25.1	2.2	105	94.0	4.2	290	274.5	6.3	670	642.0	9.5
32	27.1	2.2	110	99.0	4.2	300	284.5	6.3	700	672.0	9.5
35	30.1	2.2	115	104.0	4.2	310	294.5	6.3	750	722.0	9.5
36	31.1	2.2	120	109.0	4.2	320	304.5	6.3	800	772.0	9.5
38	33.1	2.2	125	114.0	4.2	330	309.0	8.1	1000	972.0	9.5
40	32.5	3.2	130	119.0	4.2	340	319.0	8.1
42	34.5	3.2	140	124.5	6.3	350	329.0	8.1
45	37.5	3.2	150	134.5	6.3	360	339.0	8.1
48	40.5	3.2	160	144.5	6.3	370	349.0	8.1
