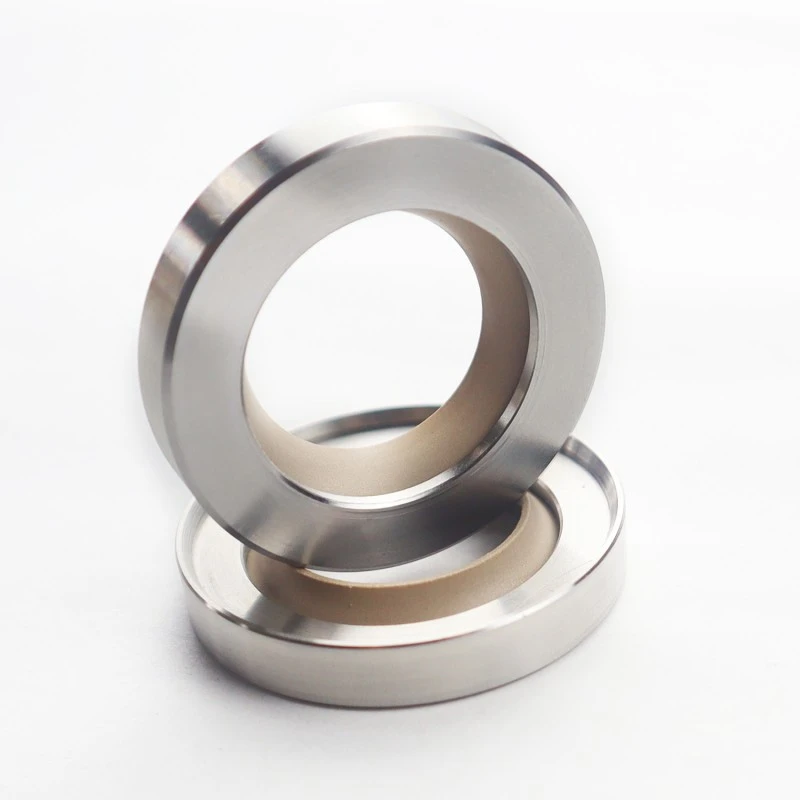

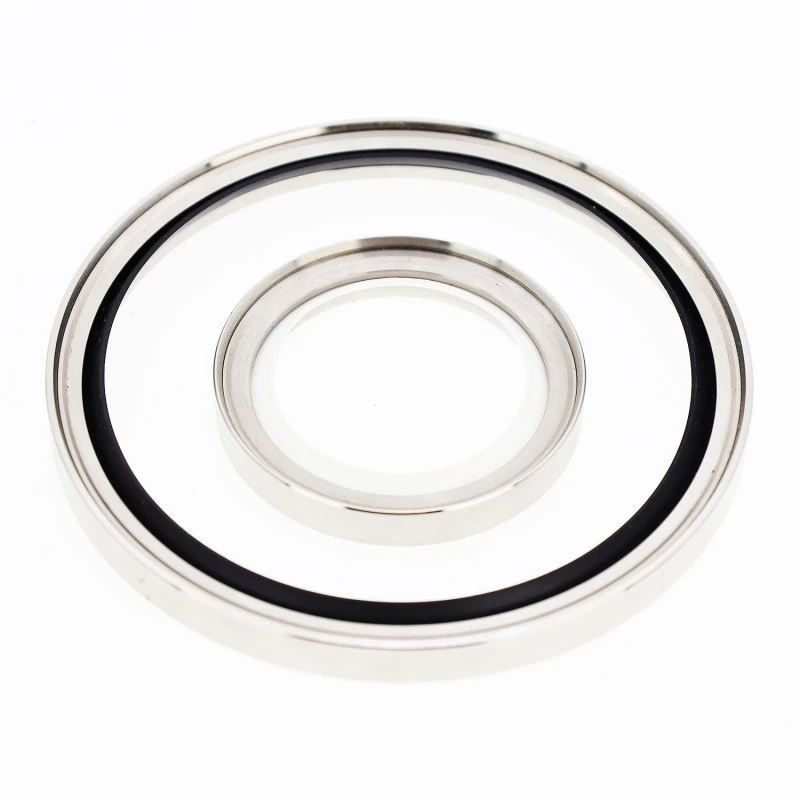

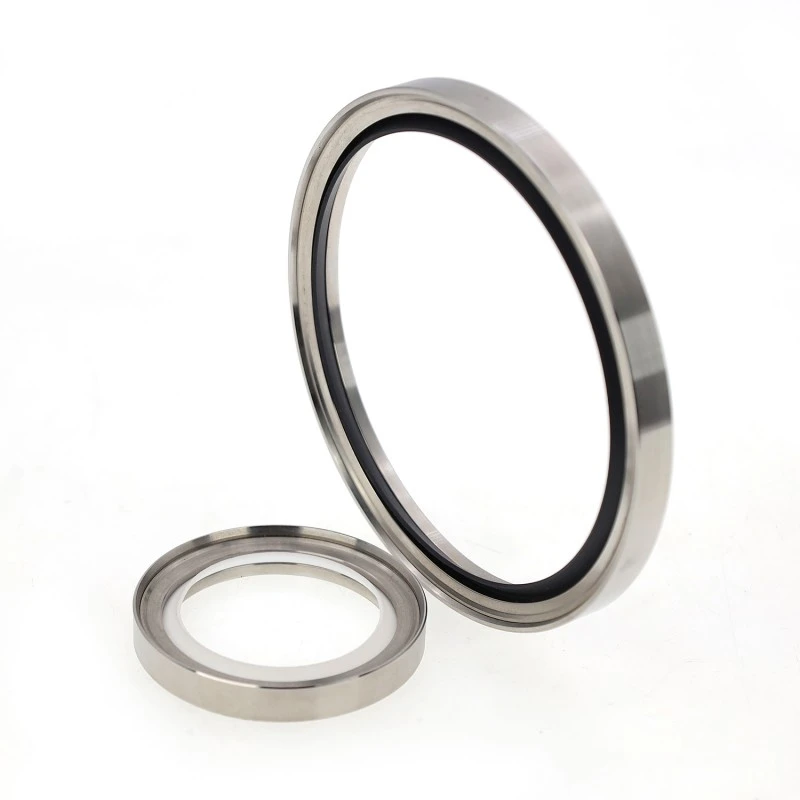

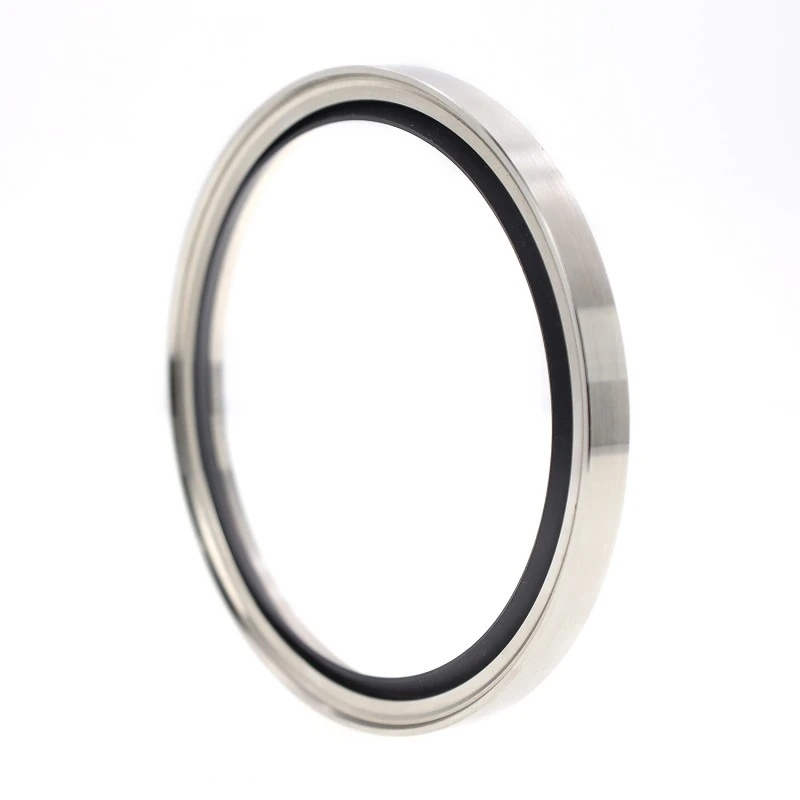

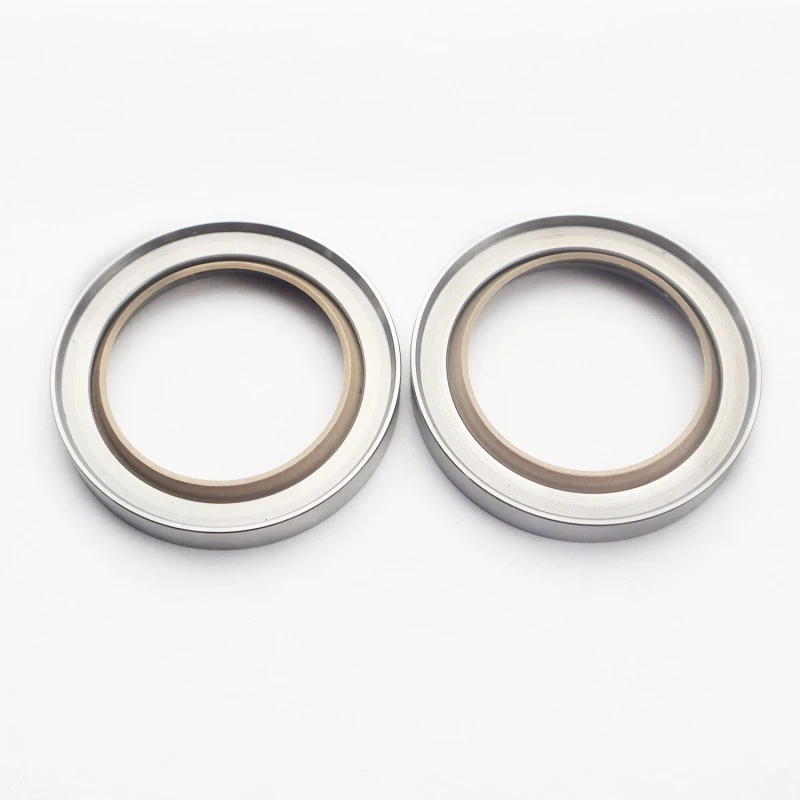

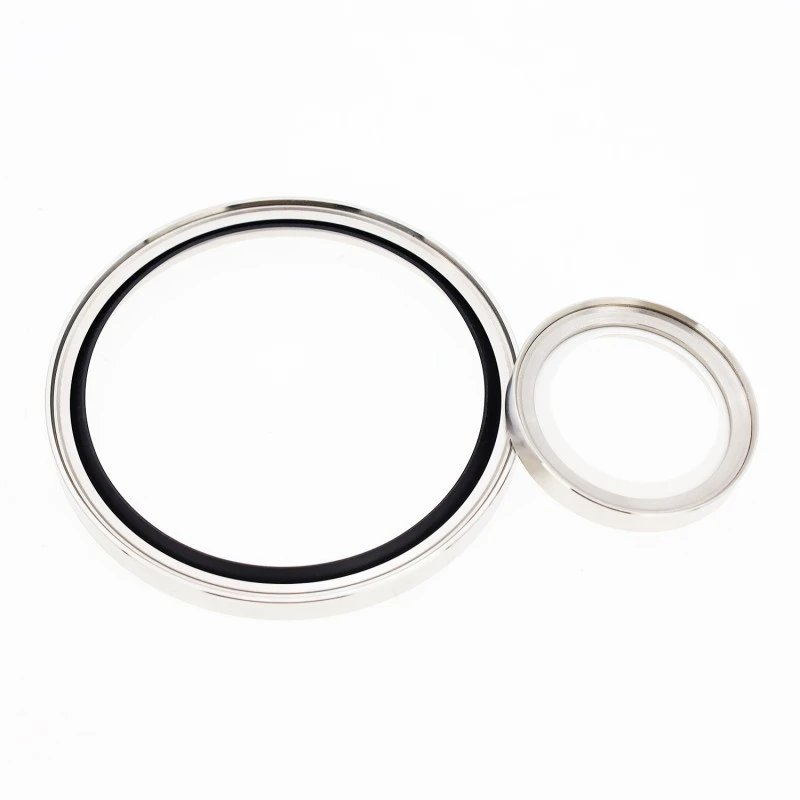

1. 우수한 내화학성
2. 넓은 작동 온도 범위
3. 저윤활, 무급유 윤활에 적합합니다.
4. 최소 전력 소비를 위한 낮은 마찰
5. 높은 선형 속도에 적합
6. 스틱슬립 효과가 없으며 장기간 가동 중단 후에도 시동 저항이 낮습니다.
7. 경화되지 않은 회전 샤프트에 적합합니다 (PTFE 립 씰을 적절하게 선택)
8. 고압 응용 분야에 적합합니다.
일반적인 응용 분야에는 회전식 압축기, 스크류 압축기, 변속기/기어박스, 송풍기, 엔진, 공작 기계, 펌프, 유압 모터, 원심 분리기 등이 포함됩니다.
결합 표면의 경도 요구 사항
권장 경도: HRC ≥ 58. 필요한 경도는 여러 요인에 따라 달라집니다. 저압 및 저속 응용 분야의 경우 더 부드러운 회전 샤프트도 적합합니다. 연질 금속의 경우 PTFE6 립 씰을 권장합니다.
결합 표면의 품질 요구사항 Ra=0.2-0.63 um Rz=1-3um Rmax=1-4um
|
단면형상 |
모델 |
압력 |
온도 |
속도 |
중간 |
|
|
RCS-A |
0.5 |
-35~+200 |
40 |
석유, 가스, 물 등 |
|
|
RCS-B |
2 |
-35~+200 |
20 |
석유, 가스, 물 등 |
|
|
RCS-C |
1 |
-35~+200 |
20 |
석유, 가스, 물 등 |
|
|
RCS-D |
2 |
-35~+200 |
20 |
석유, 가스, 물 등 |
유체 역학 나선형 재순환 씰: RCS-D 유형은 나선형 재순환 패턴의 립 씰을 사용하여 씰 성능을 향상시킵니다. 회전 샤프트는 한 방향으로만 회전할 수 있습니다.

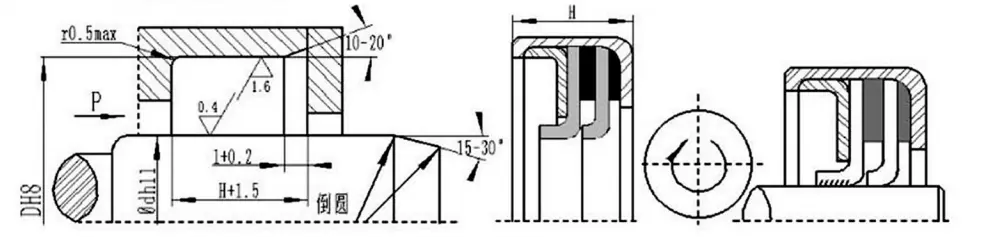

설치 위치 요구 사항
주문 예: RCS-A-65×85×10 모델 - d×D×H
|
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
d*D*H |
|
7*20*6 |
18*30*6 |
25*40*10 |
35*50*7 |
50*68*8 |
70*85*10 |
100*120*10 |
150*180*12 |
|
7*20*7 |
18*30*7 |
25*42*6 |
35*50*8 |
50*70*10 |
70*90*7 |
100*125*12 |
150*180*14 |
|
8*18*7 |
18*32*6 |
25*42*10 |
35*52*6 |
50*72*7 |
70*90*10 |
100*125*13 |
160*185*8.5 |
|
8*20*6 |
18*32*8 |
25*45*11 |
35*54*6 |
50*72*12 |
70*95*13 |
105*130*7.5 |
160*185*12 |
|
8*22*6 |
18*35*6 |
25*47*6 |
35*55*11 |
52*68*10 |
75*95*7 |
105*130*12 |
160*190*15 |
|
8*22*7 |
18*35*8 |
26*40*6 |
38*50*6 |
52*70*10 |
75*95*10 |
105*135*14 |
160*200*10 |
|
10*22*6 |
19*35*6 |
26*42*8 |
38*52*8 |
52*75*12 |
75*100*11 |
110*135*12 |
170*195*12 |
|
10*22*7 |
19*35*8 |
27*47*11 |
38*58*11 |
55*70*7 |
75*100*13 |
110*140*14 |
170*200*12 |
|
10*25*7 |
20*30*7 |
28*40*6 |
40*52*7 |
55*72*7 |
80*95*10 |
110*150*8 |
170*200*14 |
|
12*22*6 |
20*32*7 |
28*40*7 |
40*52*8 |
55*72*8 |
80*100*7 |
115*145*14 |
170*200*16 |
|
12*22*7 |
20*32*8 |
28*40*8 |
40*55*6 |
55*75*7 |
80*100*10 |
120*140*7.5 |
180*205*12 |
|
12*24*6 |
20*35*6 |
28*40*9 |
40*55*7 |
55*75*10 |
80*105*7.5 |
120*140*10 |
180*210*8.5 |
|
12*25*8 |
20*35*8 |
28*45*8 |
40*55*8 |
55*78*12 |
80*105*13 |
120*145*12 |
190*215*12 |
|
12*32*7 |
20*40*7 |
28*48*11 |
40*58*8 |
55*83*7 |
85*105*7.5 |
120*150*10 |
190*225*16 |
|
14*26*6 |
20*40*7 |
30*42*6 |
40*62*6 |
58*80*12 |
85*105*10 |
120*150*12 |
200*225*12 |
|
14*28*7 |
20*40*10 |
30*42*7 |
40*62*8 |
60*72*7 |
85*110*8 |
120*150*14 |
200*230*13 |
|
14*30*8 |
20*40*11 |
30*42*8 |
40*62*12 |
60*75*8 |
85*110*12 |
125*150*12 |
240*265*12 |
|
15*25*6 |
22*32*6 |
30*45*8 |
42*62*7 |
60*75*10 |
85*110*13 |
125*155*14 |
240*270*8.5 |
|
15*30*7 |
22*35*6 |
30*50*11 |
42*65*12 |
60*80*7 |
85*120*8 |
130*150*7.5 |
260*280*10 |
|
15*30*7 |
22*35*8 |
30*52*7 |
45*58*7 |
60*80*10 |
90*110*7.5 |
130*155*12 |
260*285*12 |
|
15*32*7 |
22*38*8 |
32*44*8 |
45*62*10 |
60*82*12 |
90*110*10 |
130*160*14 |
300*330*15 |
|
15*32*8 |
22*42*11 |
32*47*6 |
45*65*7 |
60*85*8 |
90*110*12 |
135*160*12 |
300*340*20 |
|
15*35*6 |
24*40*6 |
32*47*8 |
45*65*8 |
60*85*10 |
90*115*10 |
135*165*14 |
|
|
16*26*7 |
24*40*7 |
32*48*7 |
45*65*10 |
62*85*7 |
90*115*12 |
140*160*10 |
|
|
16*30*7 |
24*40*8 |
32*50*8 |
47*62*7 |
62*85*10 |
90*115*13 |
140*160*12 |
|
|
16*35*8 |
25*35*6 |
32*52*6 |
48*65*10 |
62*85*12 |
90*120*10 |
140*165*12 |
|
|
16*40*10 |
25*37*6 |
32*52*11 |
48*70*12 |
65*85*10 |
95*115*10 |
140*170*14 |
|
|
17*30*6 |
25*38*8 |
34*54*11 |
50*65*7 |
65*90*7 |
95*120*12 |
140*170*15 |
|
|
17*35*7 |
25*40*7 |
35*47*6 |
50*65*8 |
65*90*12 |
95*120*13 |
140*180*12 |
|
|
17*35*8 |
25*40*8 |
35*47*8 |
50*68*7 |
65*95*13 |
100*120*7.5 |
150*180*8.5 |
|
저희 회사에 문의해 주세요. RC2057 모델은 최대 길이 1600mm의 제품을 제공합니다.
PTFE 오일 씰 설치 안내서
1. 오일 씰과 모든 설치 부품을 청소하고 윤활합니다.
2. 설치하기 전에 과도한 조임 및 설치 실패를 방지하고 초기 작동 중 과열을 방지하기 위해 오일 씰을 샤프트와 동일한 직경의 매끄러운 샤프트에 장착해야 합니다.
3. 설치 전 오일 씰의 외주와 단면에 실런트(예: Loctite 601 또는 641)를 도포하여 외경에서 누출을 방지하십시오.
4. PTFE 오일 씰 립을 샤프트에 장착할 때 PTFE 오일 씰 립을 보호하여 나사산, 키 홈 등으로 인해 씰링 립이 손상되지 않도록 해야 합니다.

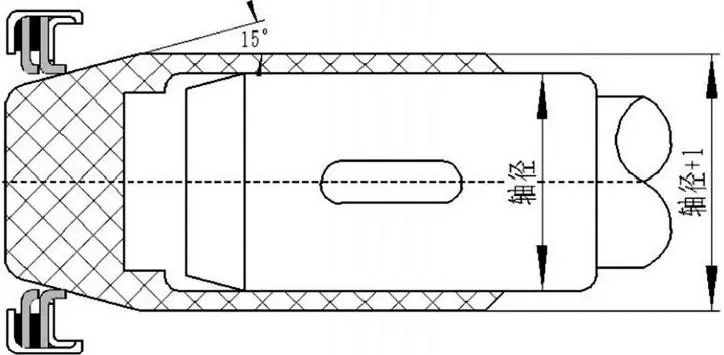

5. 립이 손상되지 않도록 보호하기 위해 PTFE 오일 씰을 설치할 때 가이드 슬리브를 사용해야 합니다. 가이드 슬리브는 가이드 끝 부분에 15도 테이퍼 각도가 있고 다른 쪽 끝의 내부 구멍은 샤프트에 슬라이딩 핏됩니다. 가이드 슬리브의 외경은 샤프트 직경 + 1mm이며 표면이 매끄럽고 모서리가 둥글게 되어 있습니다. PTFE 오일 씰 설치에 대해서는 그림 1을 참조하십시오.
6. 가이드 슬리브 재질은 단단한 플라스틱을 사용하는 것이 좋습니다.

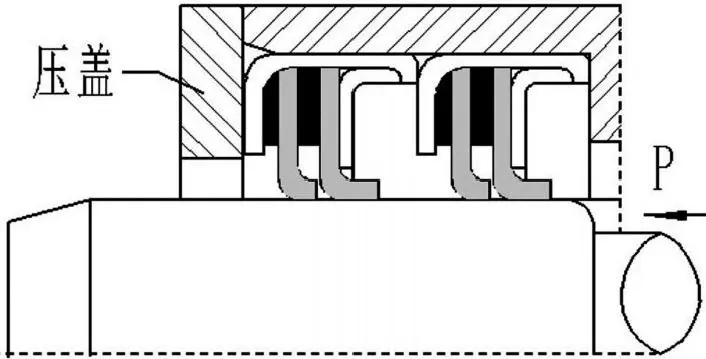

7. 오일 시일을 설치한 후에는 클램핑 장치로 고정하고 외주와 단면을 실런트로 밀봉해야 합니다. PTFE 오일 시일의 고정에 대해서는 그림 2를 참조하십시오.
그림 1. PTFE 오일 씰 설치.
그림 2. PTFE 오일 씰 고정.
