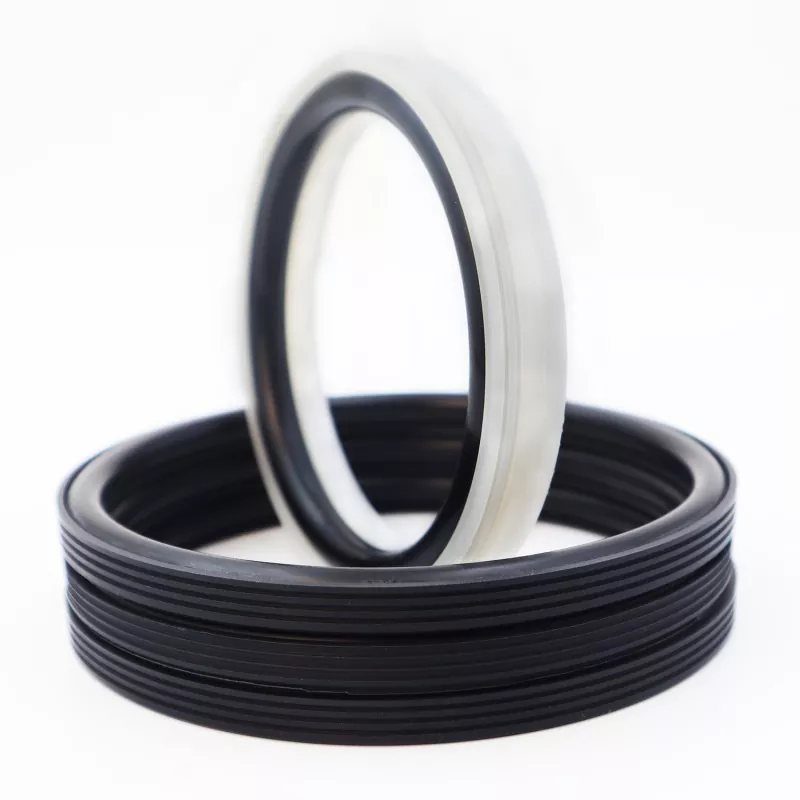

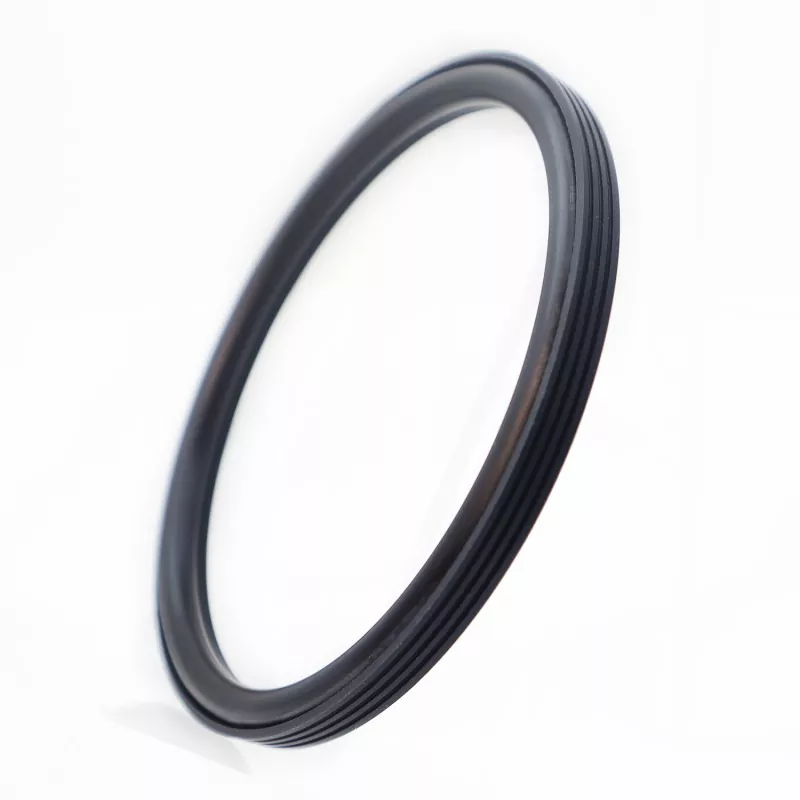

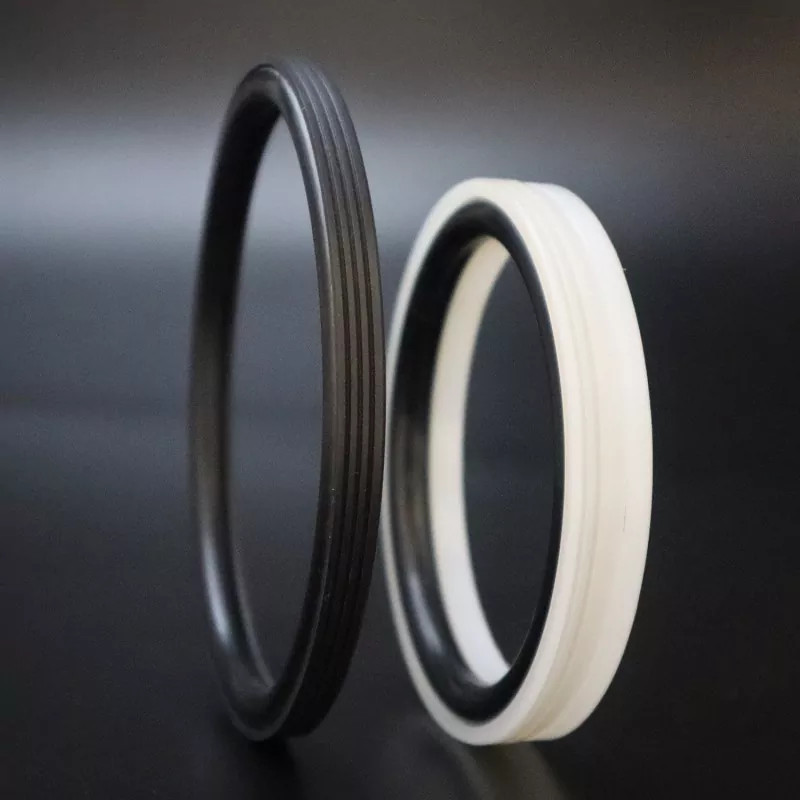

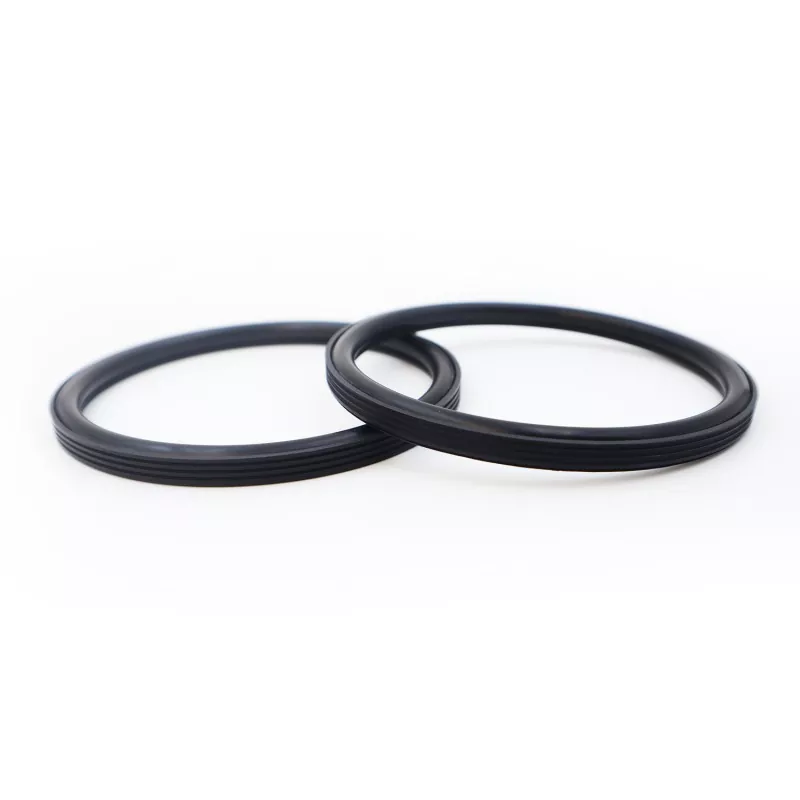

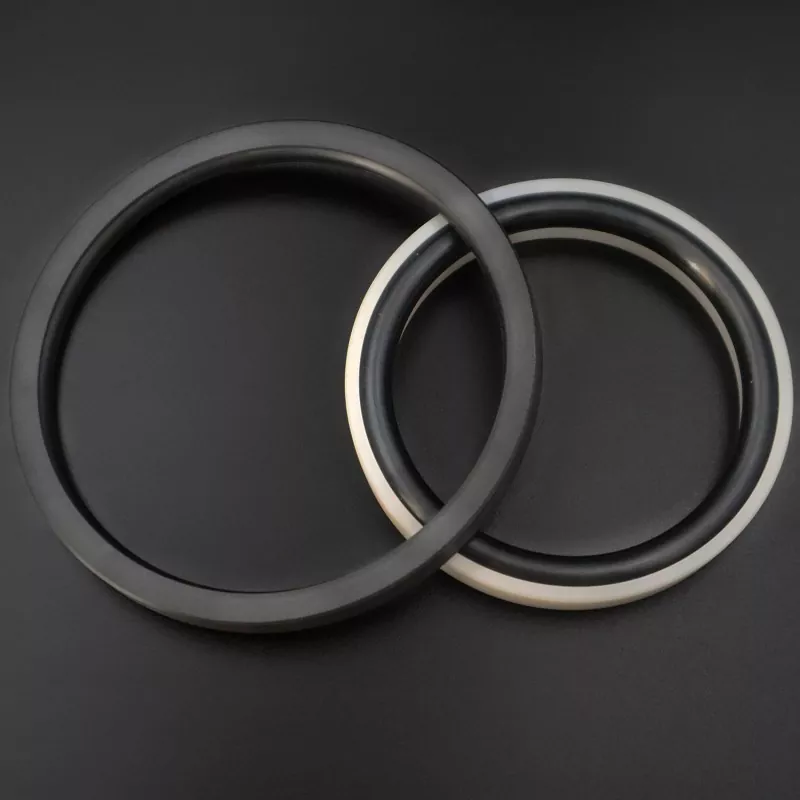

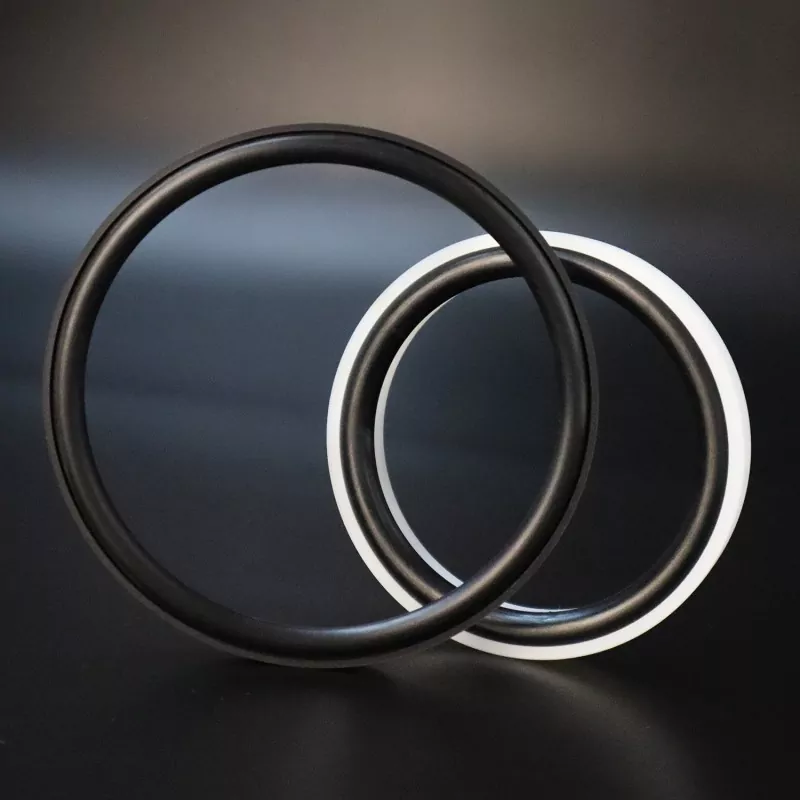

강화된 톱니형 피스톤 씰

Ruichen Sealing의 RC2062 강화 치형 피스톤 씰은 고성능 엔지니어링 플라스틱으로 제작된 맞춤형 프로파일 치형 씰링 링과 고무 O-링을 특징으로 하는 복합 어셈블리로, 유압식 왕복 운동 및 회전 응용 분야에 대한 단방향 씰링 요구 사항을 충족하도록 설계되었습니다. 최적화되고 두꺼워진 립 구조는 시멘트 슬러리와 같이 거칠고 마모성이 높은 매체에 노출되는 경우에도 안정적인 밀봉 성능을 보장하여 긴 사용 수명, 낮은 마찰 저항 및 탁월한 밀봉 성능을 제공합니다.

문의 보내기

제품 설명

RC2062 강화 톱니형 피스톤 씰은 고성능 엔지니어링 플라스틱으로 제작된 특별히 설계된 톱니형 씰링 링과 고무 O-링으로 구성됩니다. 유압 왕복 및 회전 응용 분야의 단방향 밀봉에 적합합니다.

긴 사용 수명, 낮은 마찰, 탁월한 밀봉 성능, 컴팩트한 설치 공간, 설치 및 유지 관리 용이성을 특징으로 합니다. 씰링 립과 두께의 최적화된 설계는 시멘트 슬러리와 같은 거친 매체에 노출되는 경우에도 효과적인 씰링을 보장합니다.

전체 구조가 컴팩트하므로 설치 공간 요구 사항이 최소화되고 현장 조립 및 후속 유지 관리가 편리해집니다. 이는 슬러리 처리 응용 분야에서 피스톤 챔버를 위한 안정적인 씰링 솔루션 역할을 합니다. 우리는 산업용 장비 제조업체를 초대하여 이 제품에 대한 평가, 비교 및 대량 주문을 요청합니다.

적용 가능한 작동 조건

제한 값은 동시에 발생해서는 안 됩니다.

압력(MPa)	온도(°C)	속도(m/s)		중간
		왕복운동	회전 운동
≤100	-35 ~ +100(NBR O-링 포함)	≤6	≤2	물, 진흙, 원유, 유압유, 유제
	-20 ~ +200(FKM O-링 포함)

재료 선택

1. 호환 가능한 O-링 재질로는 RO1 니트릴 고무(NBR), RO2 불소탄성체(FKM) 등이 있습니다.

2. 씰링 링 재질: 표준 재질 PTFE4; 사용 가능한 다른 재료로는 PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 등이 있습니다.

주문 예

주문 모델: RC2062-80*68.3*7.6-PTFE4-R01

모델 - 보어 직경 * 그루브 직경 * 그루브 폭 - 재료 코드

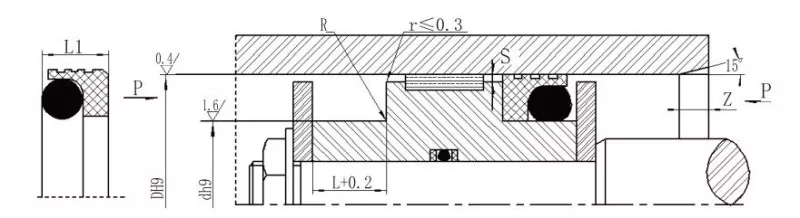

Reinforced Toothed Piston Seal

명세서

매개변수 내의 모든 크기를 사용할 수 있습니다.

보어 크기 범위 표준형 D H9 RC2062	보어 범위 헤비듀티 D H9 RC2062-Z	그루브 직경 d h9	그루브 폭 L+0.2	씰 폭 L1	코너 반경 R최대	레이디얼 클리어런스 Smax			모따기 지민	O-링 단면 직경
보어 크기 범위 표준형 D H9 RC2062	보어 범위 헤비듀티 D H9 RC2062-Z	그루브 직경 d h9	그루브 폭 L+0.2	씰 폭 L1	코너 반경 R최대	<10MPA	<20MPA	<40MPA	모따기 지민	O-링 단면 직경
8~12.9	-	D-4.5	3.1	2.8	0.3	0.3	0.2	0.15	3	1.8
13~24.9	10~12.9	D-6.3	4	3.65	0.4	0.4	0.25	0.15	4	2.65
25~51.9	13~24.9	D-8.2	5.2	4.55	0.4	0.4	0.25	0.2	5	3.55
52~127.9	25~51.9	D-11.7	7.6	6.80	0.5	0.5	0.3	0.2	7	5.30
128~500.9	52~127.9	D-15.5	9.6	8.50	0.6	0.6	0.35	0.25	8	7.00
501~1500	128~500.9	D-19.4	12.1	11.1	0.7	0.7	0.5	0.3	10	8.60
