톱니 조합 로터리 샤프트 씰

Ruichen Sealing의 RC2051 B/G 톱니형 조합 로터리 샤프트 씰은 고성능, 고압 로터리 씰입니다. 이는 채워진 PTFE 톱니형 밀봉 링과 고무 O-링으로 구성된 복합 어셈블리로 구성되며, 유압 및 공압 장비의 왕복 및 회전 운동에 대한 단방향 밀봉 요구 사항을 충족하도록 설계되었습니다. 이 씰은 최소한의 설치 공간을 필요로 하며 매우 긴 사용 수명, 낮은 마찰 저항 및 우수한 씰링 성능을 제공합니다.

문의 보내기

제품 설명

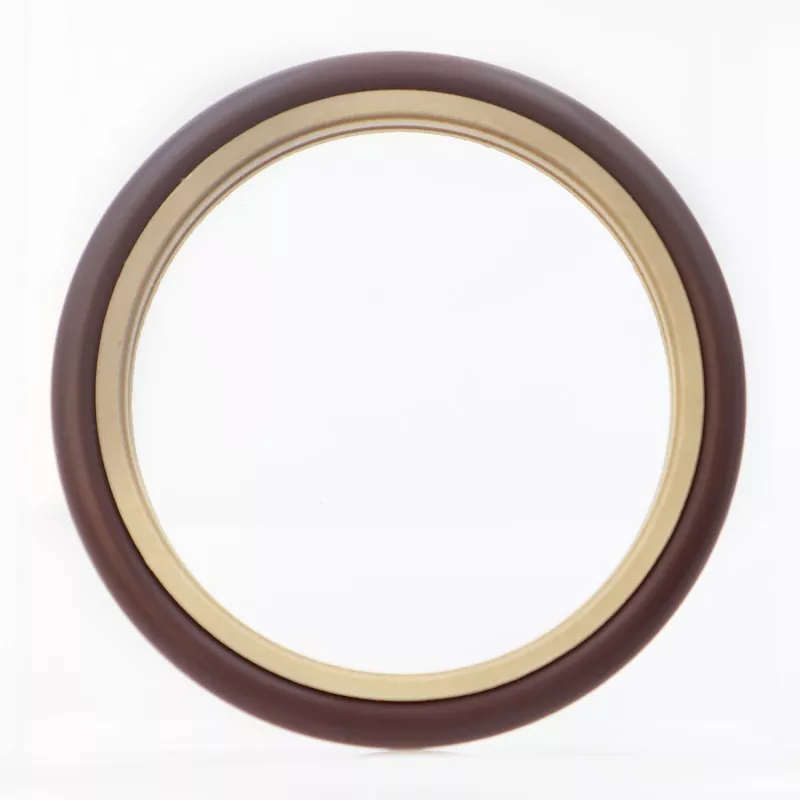

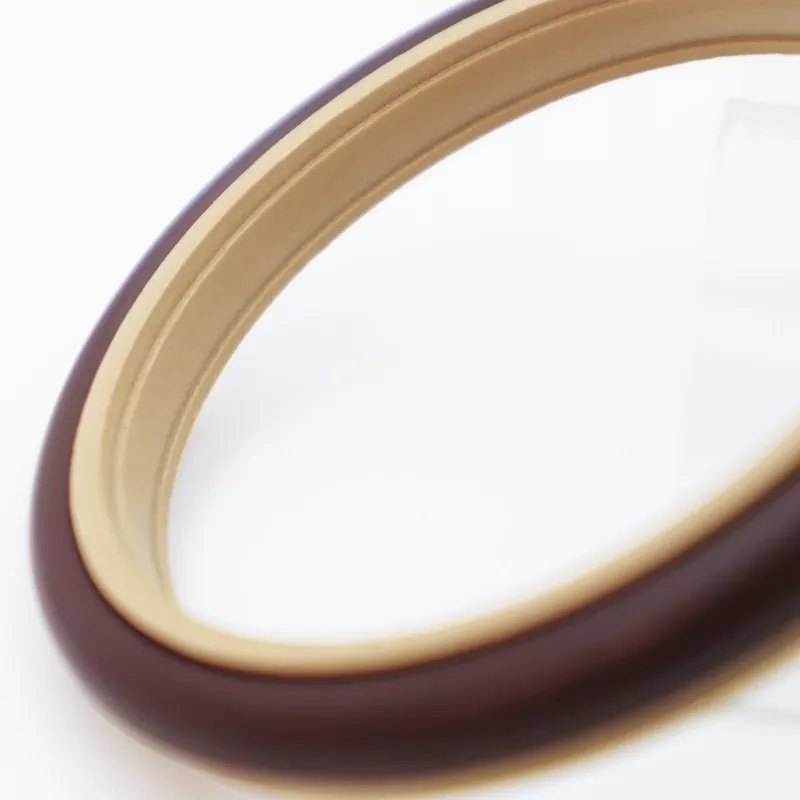

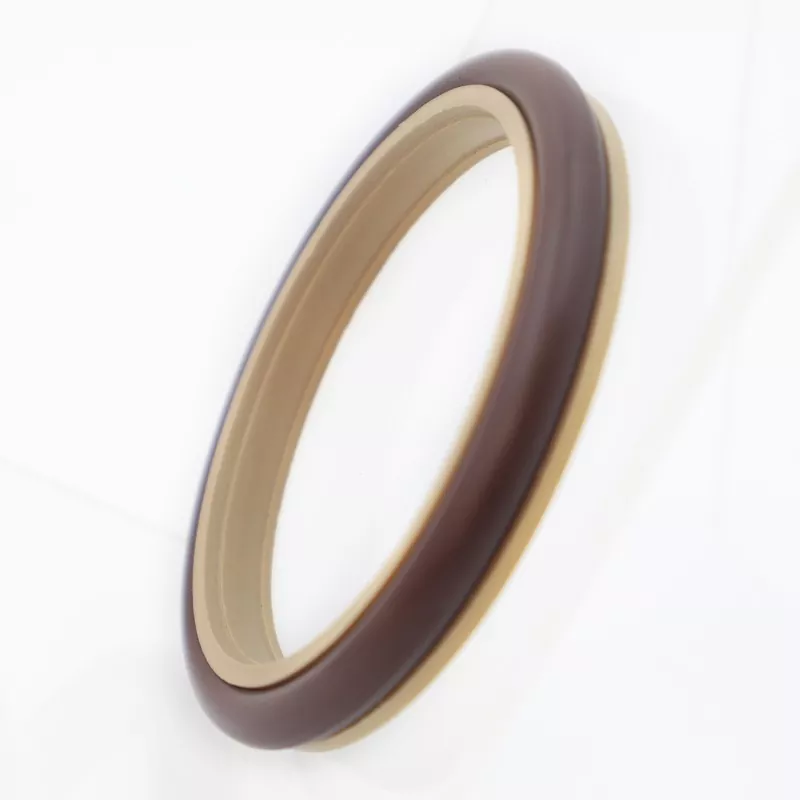

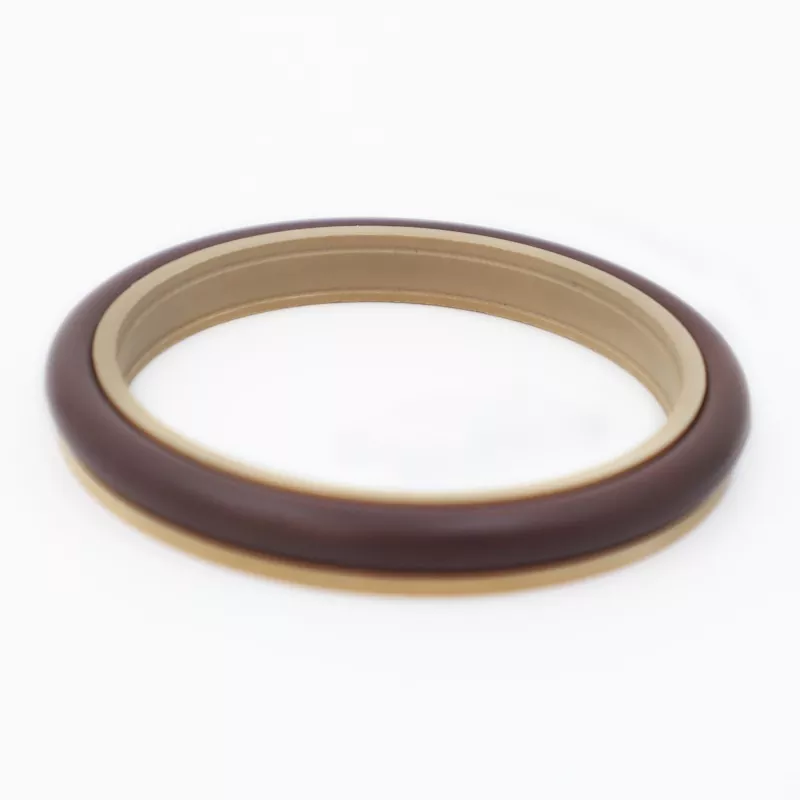

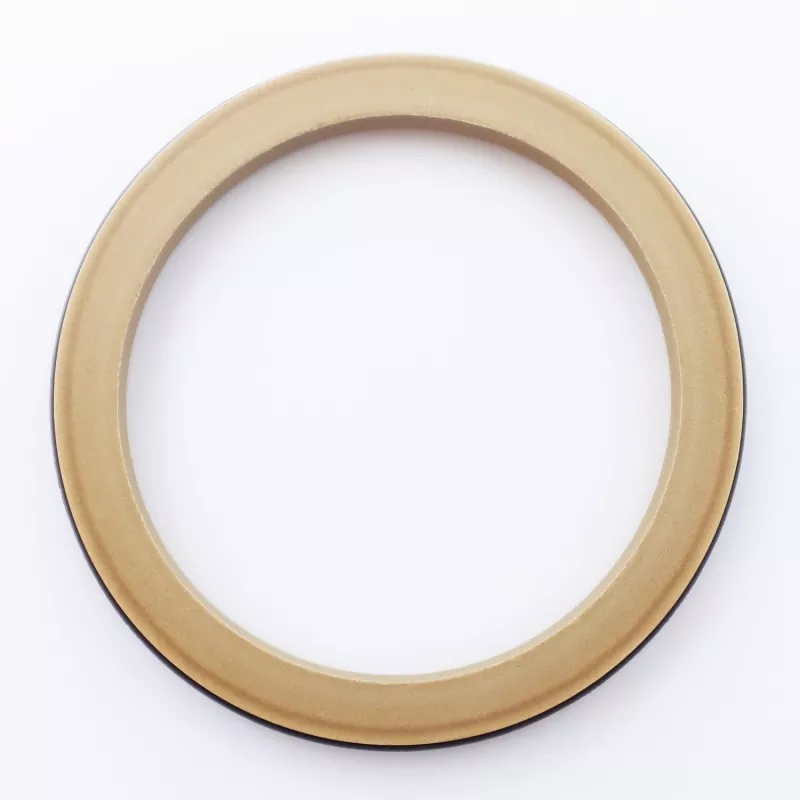

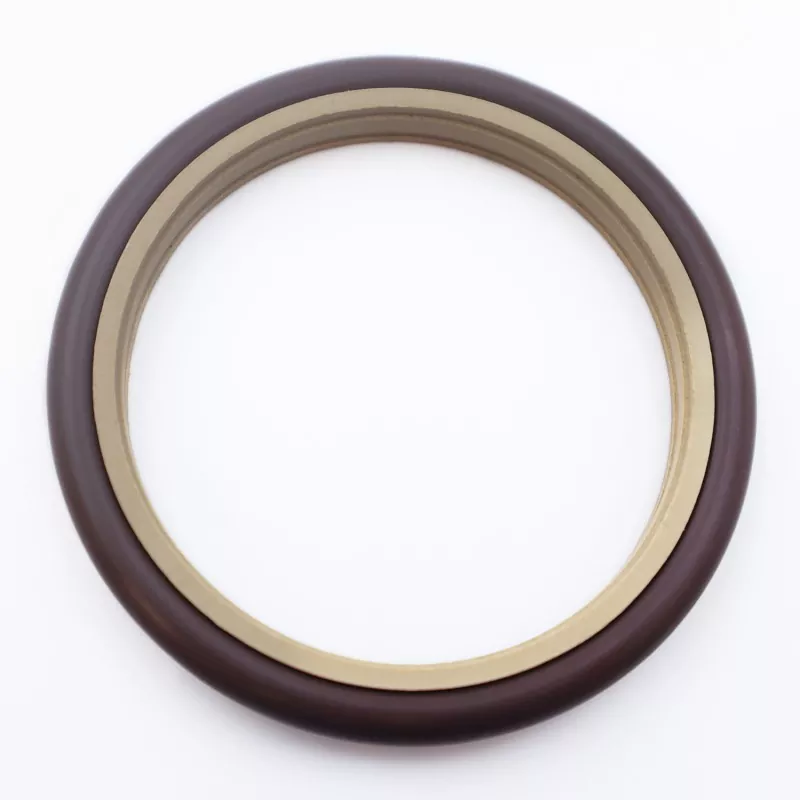

RC2051-B/G 톱니형 조합 로터리 샤프트 씰은 충전 PTFE로 만든 톱니형 씰링 링과 고무 O-링으로 구성됩니다. 왕복 운동과 회전 운동을 모두 포함하는 유압 및 공압 응용 분야의 단방향 씰링을 위해 설계되었습니다. 주요 특징으로는 긴 사용 수명, 낮은 마찰, 뛰어난 밀봉 성능, 컴팩트한 디자인 등이 있습니다. 또한 수압식 회전 씰링 응용 분야에서 뛰어난 씰링 결과와 최소한의 마찰 저항을 제공합니다.

수압식 회전 작동 조건에서도 안정적인 밀봉 성능을 유지하여 샤프트 표면 마모를 효과적으로 줄이고 장비 누출 위험을 최소화합니다. 제품 선택, 비교, 대량 구매에 관한 OEM 고객의 문의를 환영합니다.

적용 가능한 작동 조건

한계값은 동시에 발생해서는 안 됩니다.

압력(MPa)

온도(°C)

기준 PV 값

(MPa·m/s)

기준 속도(m/s)

중간

70 이하(표준형)

-35 ~ +100(NBR O-링)

≤10

작동유, 유제, 물, 공기 등

≤30 (고속형)

-20 ~ +200(FKM O-링)

재료 선택

1. 호환 가능한 O-링 재질에는 RO1 니트릴 고무(NBR), RO2 불소 고무(FKM) 등이 있습니다.

2. 씰링 링 재질: 표준 재질 PTFE4; 사용 가능한 다른 옵션으로는 PTFE1, PTFE2, PTFE3 및 PTFE5가 있습니다.

주문 예

주문 모델: RC2051—80x91.7x7.6—PTFE3—R01

모델 - d x D x L - 재질 코드

Toothed Combination Rotary Shaft Seal

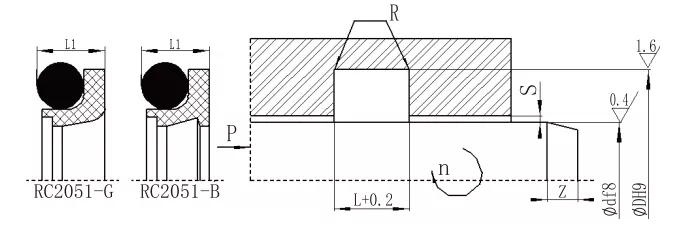

사양표

지정된 범위 내의 사양이 가능합니다.

df8 표준형 RC2051	df8 경량 RC2051-Q	df8 헤비듀티 RC2051-Z	D H9	L+0.2	L1	R최대	스맥스			지민	하다
df8 표준형 RC2051	df8 경량 RC2051-Q	df8 헤비듀티 RC2051-Z	D H9	L+0.2	L1	R최대	<10MPa	<20MPa	<40MPa	지민	하다
--	5~15.9	--	d+4.5	3.1	2.8	0.3	0.3	0.2	0.15	3	1.8
5~15.9	16~38.9	--	d+6.3	4.0	3.7	0.4	0.4	0.25	0.15	4	2.65
16~38.9	39~107.9	5~15.9	d+8.2	5.2	4.7	0.4	0.4	0.25	0.2	5	3.55
39~107.9	108~670.9	16~38.9	d+11.7	7.6	7.1	0.5	0.5	0.3	0.2	7	5.30
108~670.9	671～999	39~107.9	d+15.5	9.6	8.9	0.6	0.6	0.35	0.25	10	7.00
671～999	1000-1599	108~670.9	d+19.4	12.1	11.3	0.7	0.7	0.5	0.3	12	8.60
1000-1599	≥1600	671～999	d+22	14.8	13.5	0.8	0.8	0.6	0.4	15	10.0
≥1600	--	1000-1599	d+26	17.8	16.3	1.0	1.0	0.7	0.6	20	12.0
