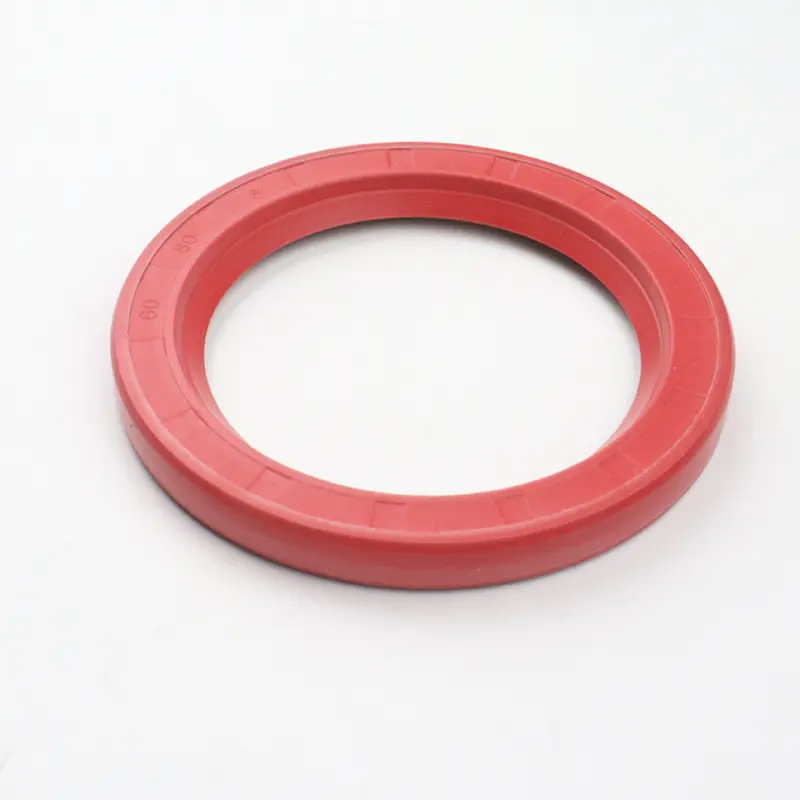

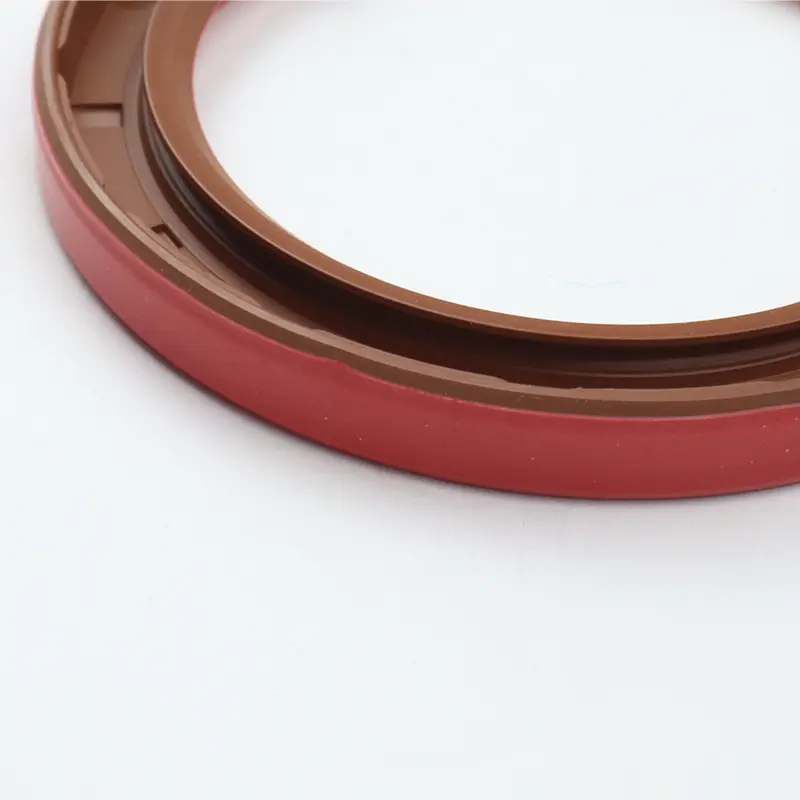

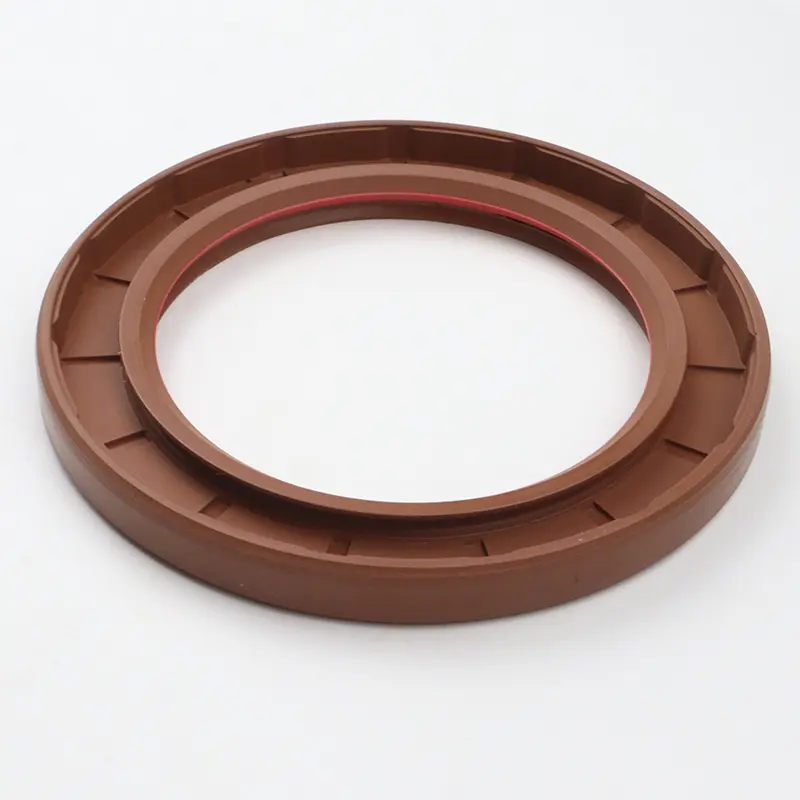

일반적으로 오일 씰로 알려진 회전 샤프트 립 씰은 회전 베어링 시트에 설치되며 회전 샤프트와 상대 운동을 생성합니다. 금속 프레임은지지 역할을하며 스프링은 윤활유의 누출과 외부 먼지의 침입을 방지하기 위해 씰링 립에 방사형 예압을 적용합니다.

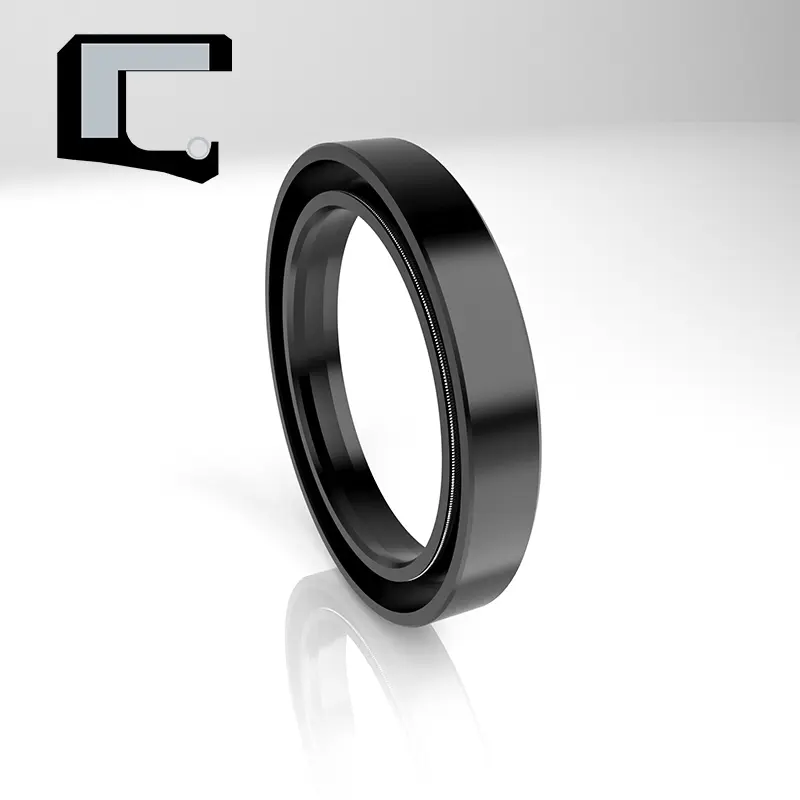

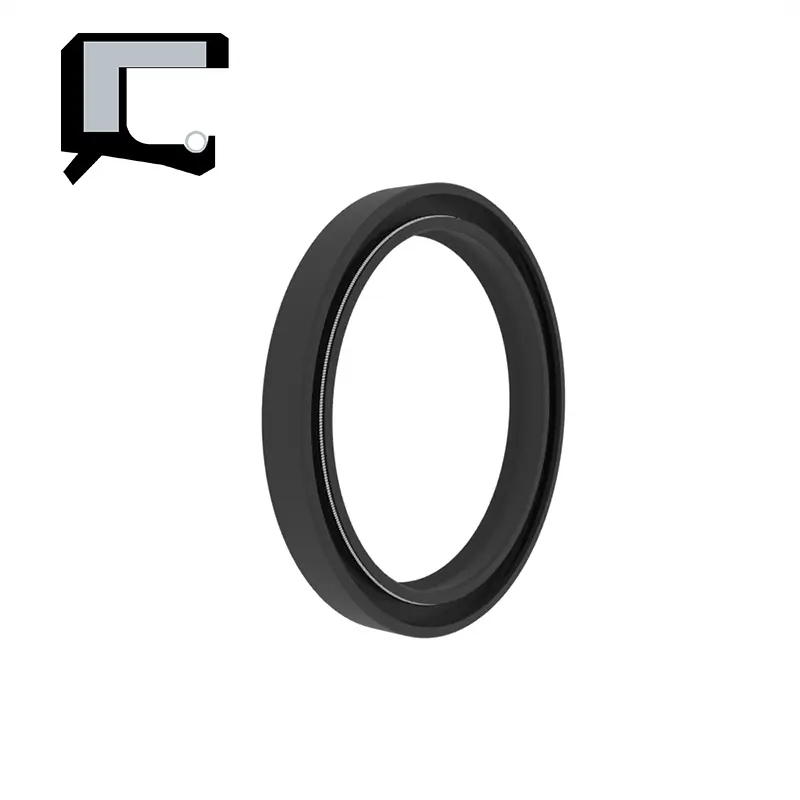

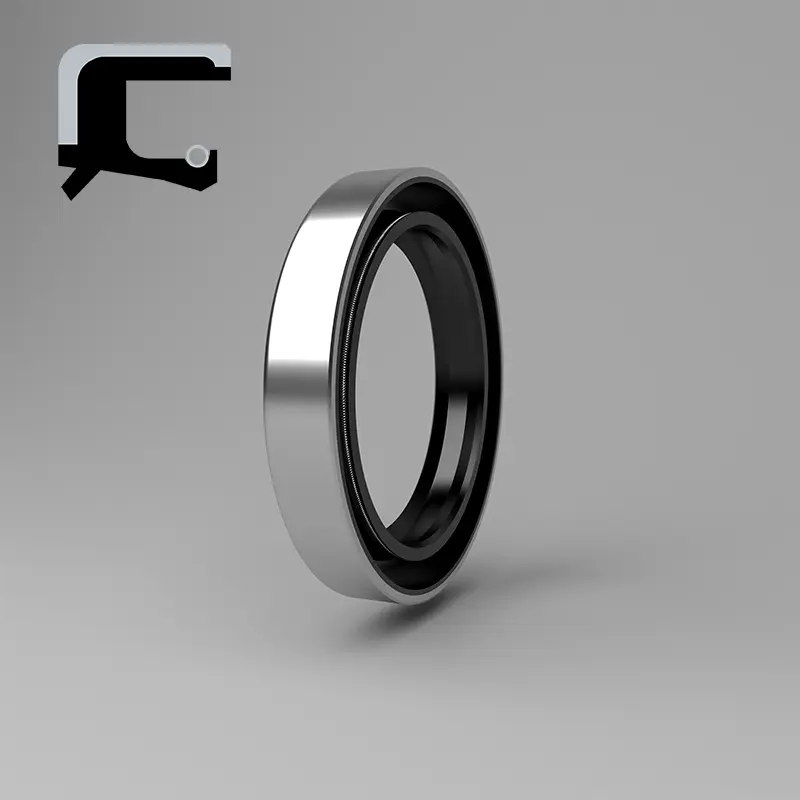

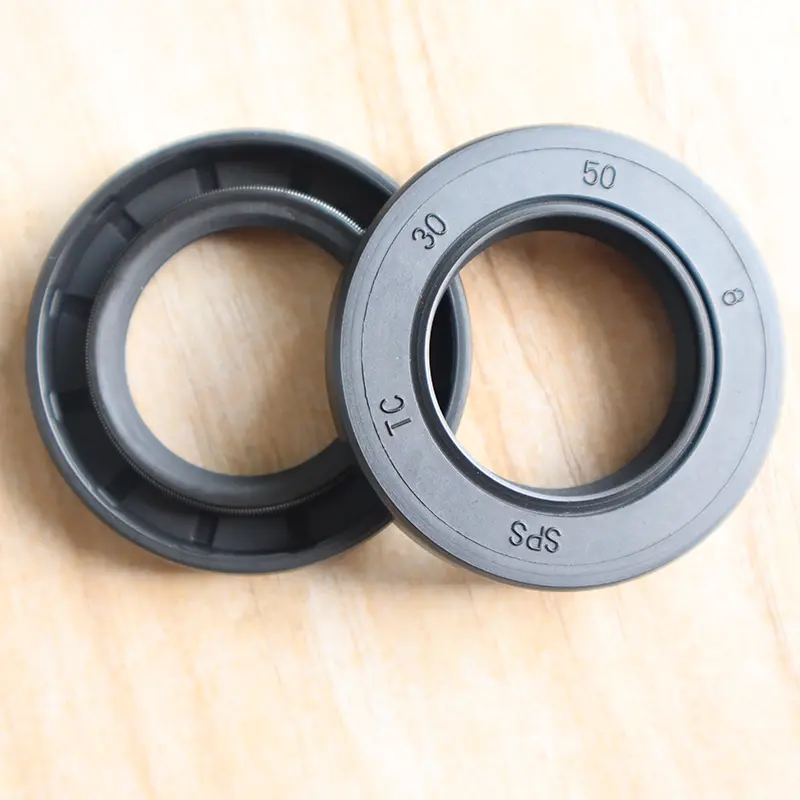

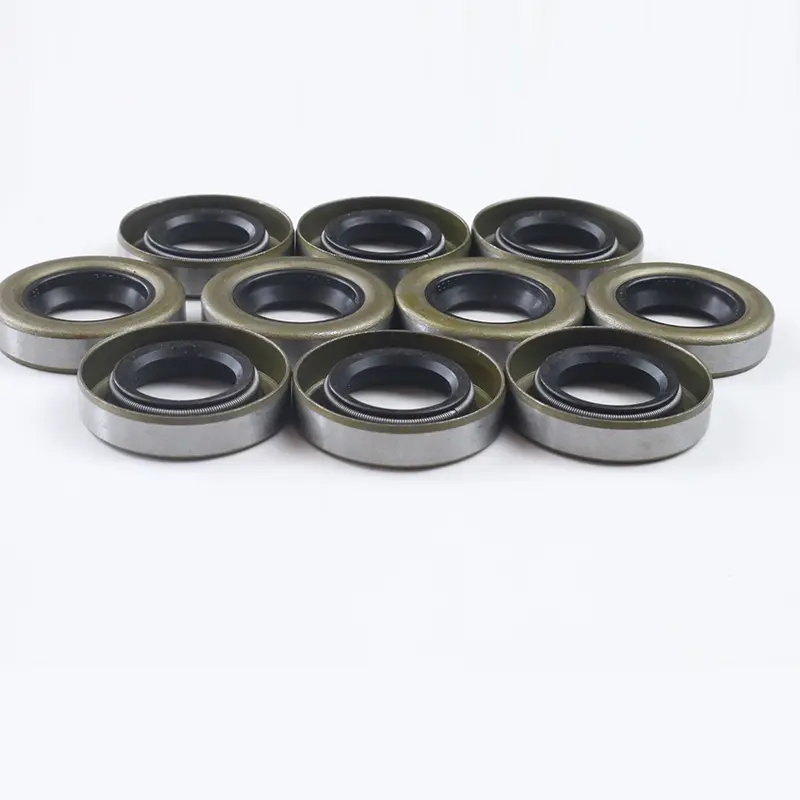

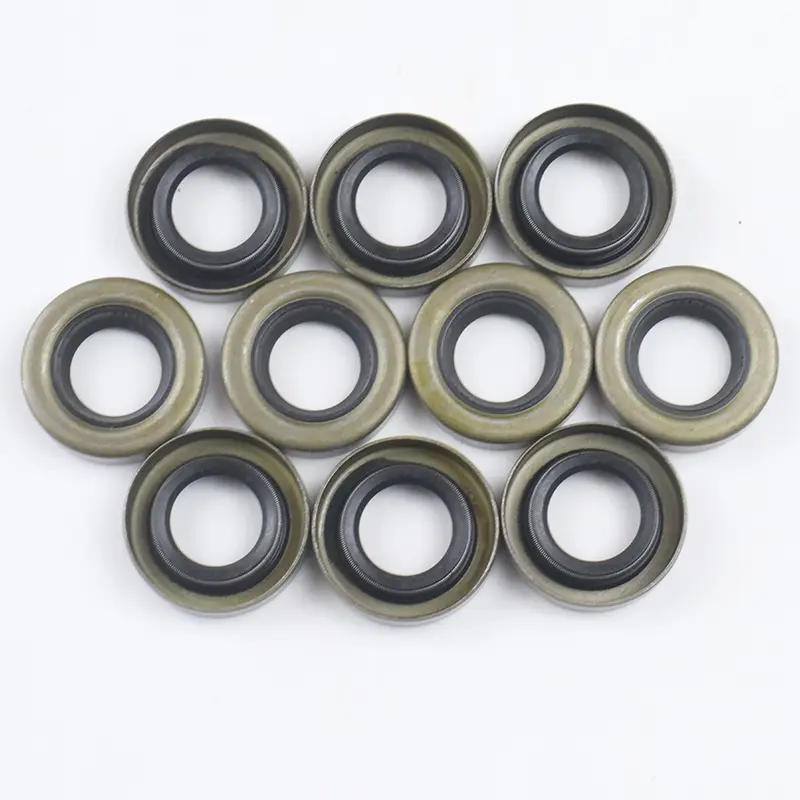

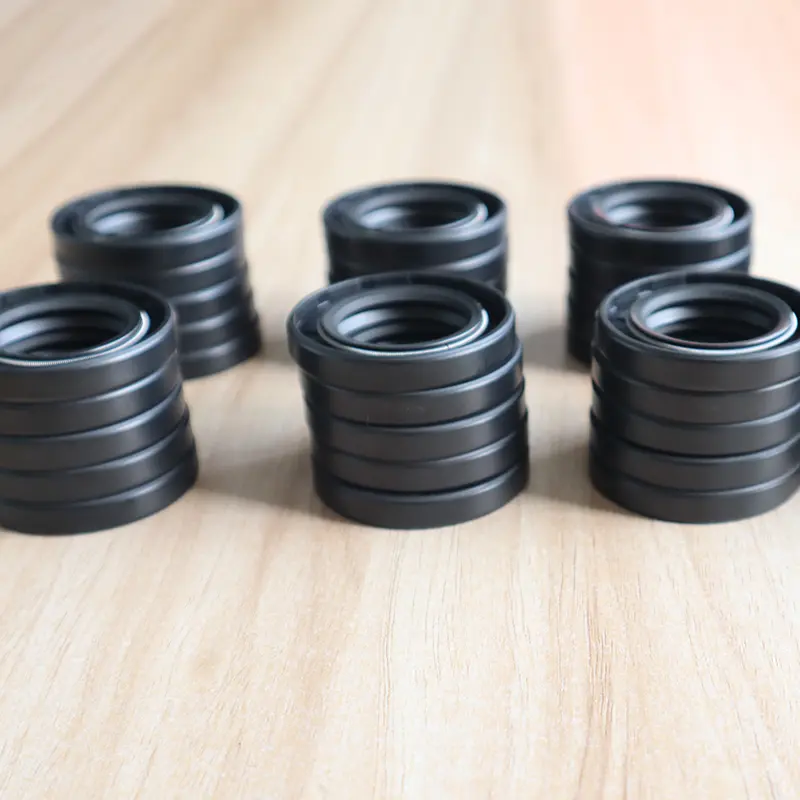

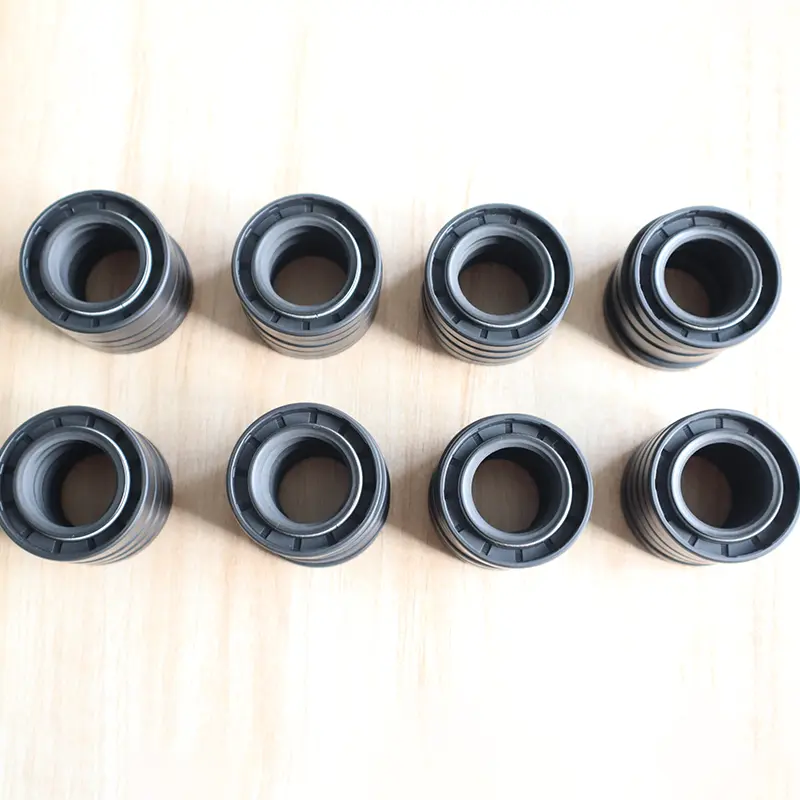

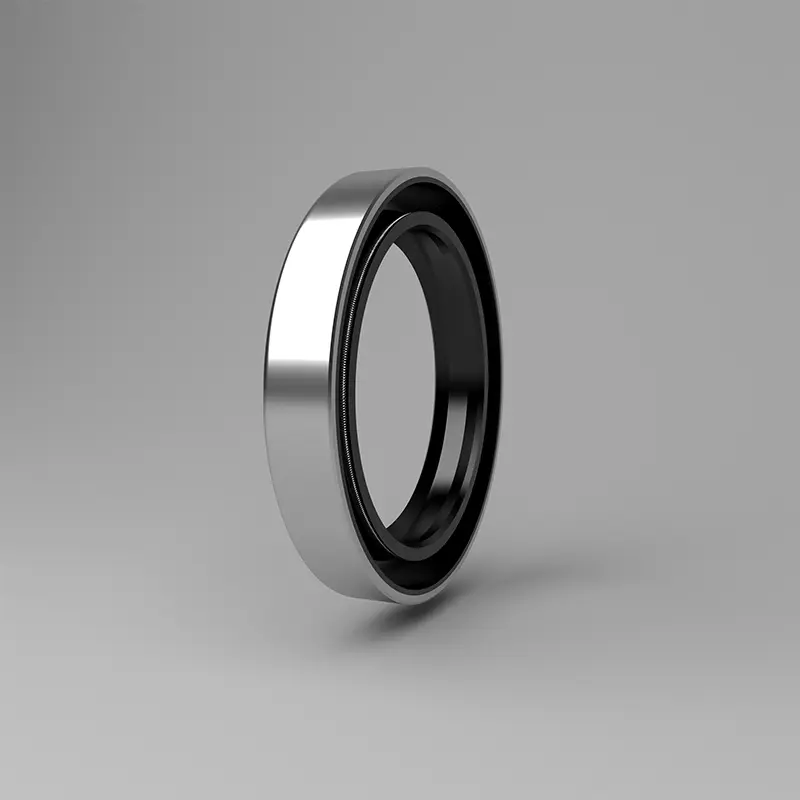

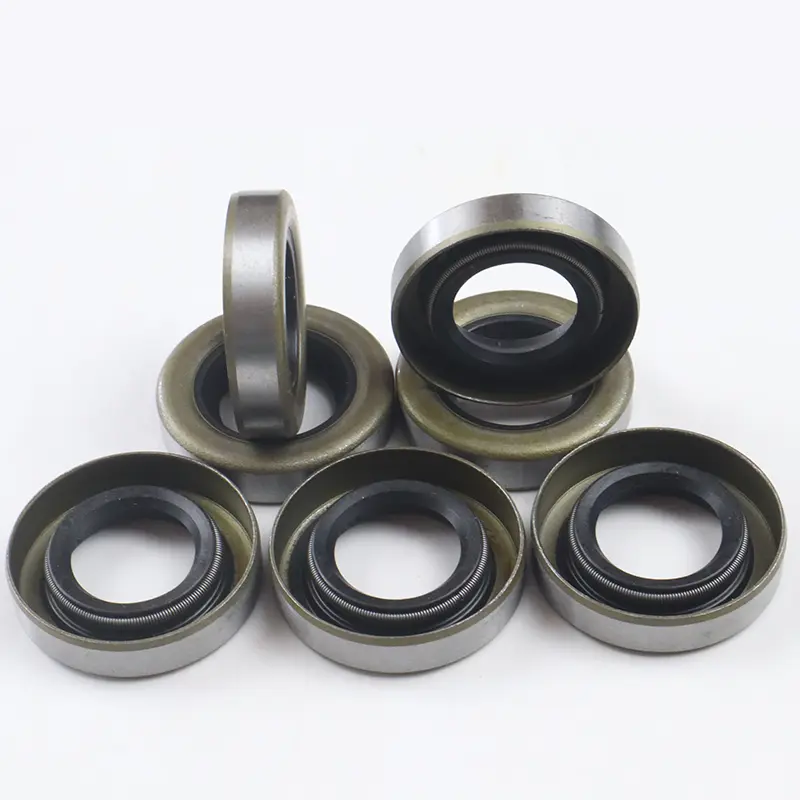

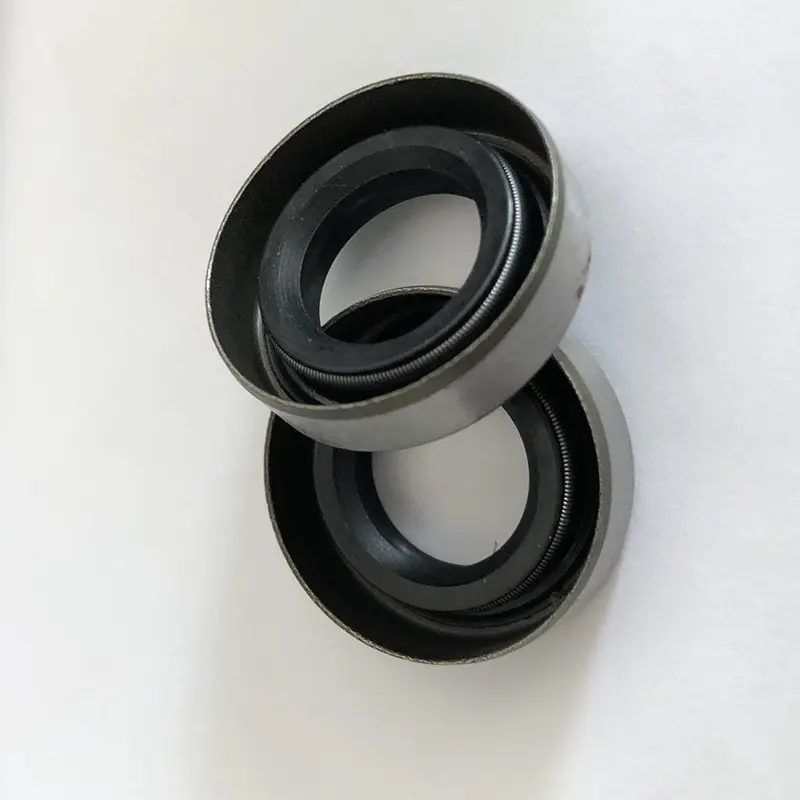

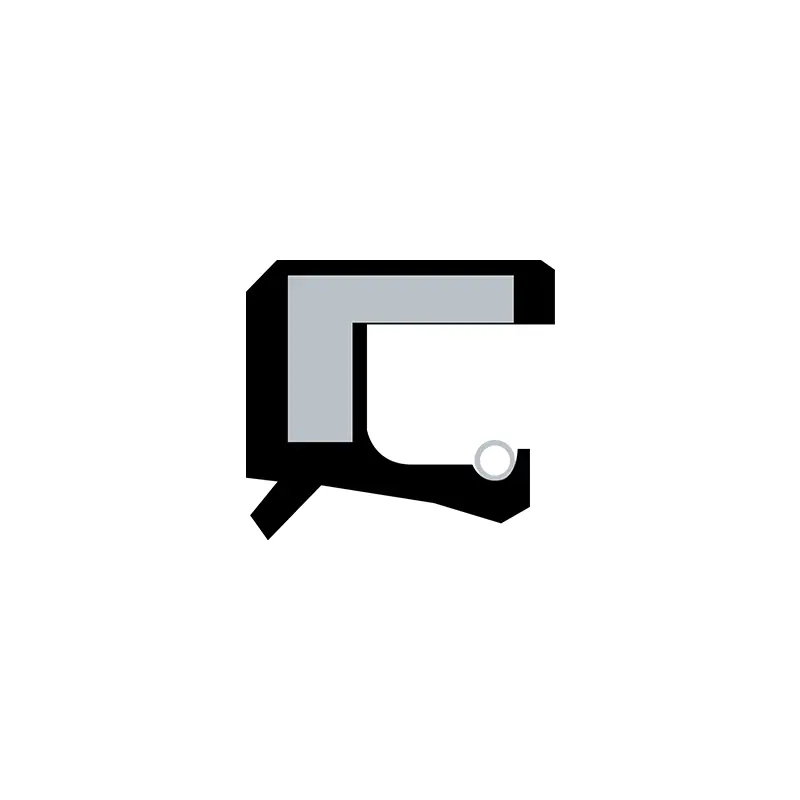

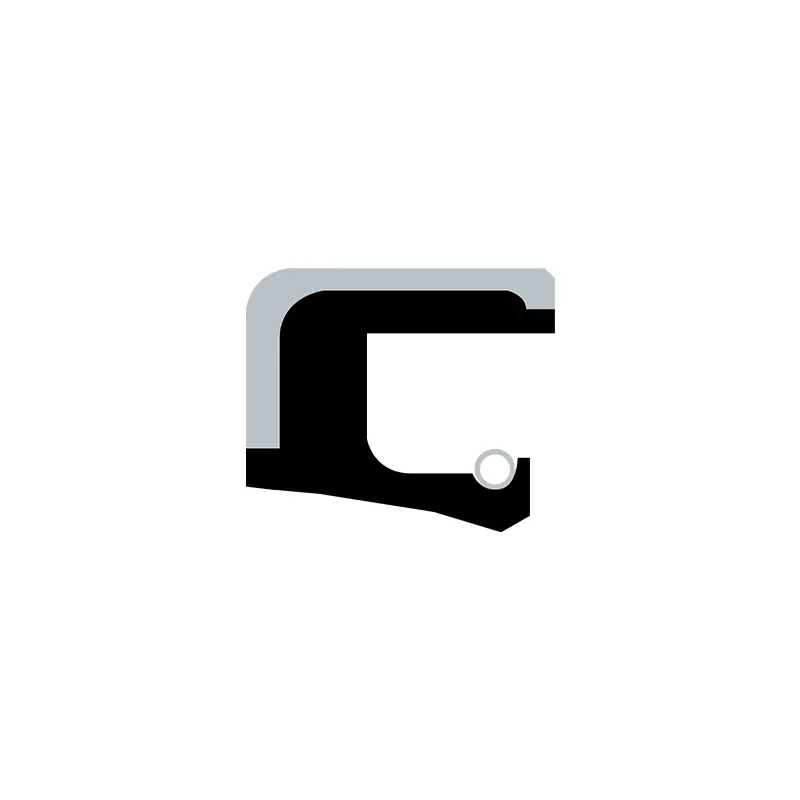

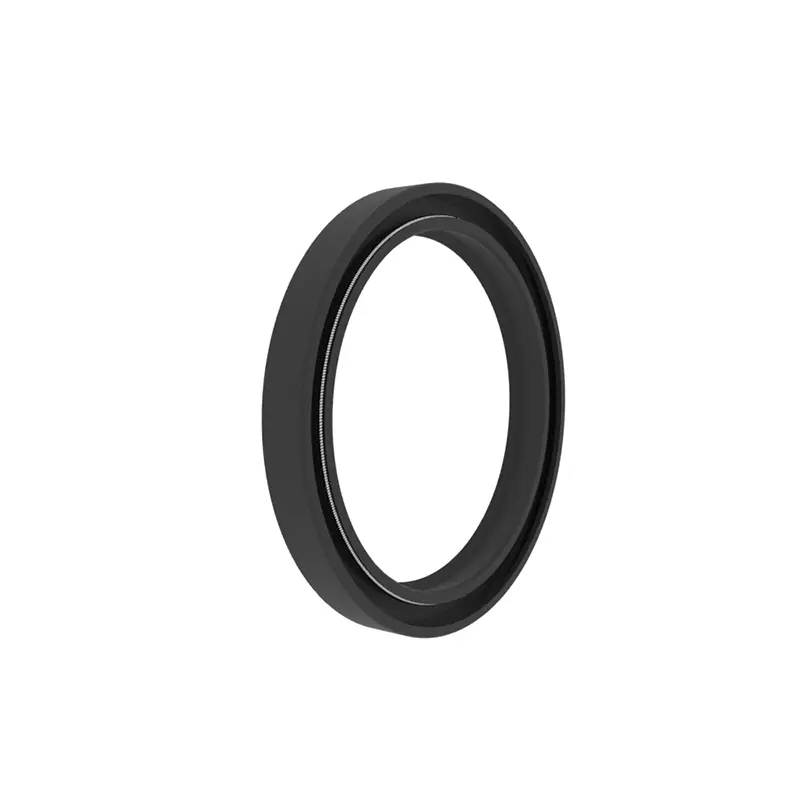

TC/SC/TB/SB 오일 씰은 금속 골격, 스프링 및 고무 몸체로 구성됩니다. 금속 골격은지지하는 역할을하며 스프링은 씰링 립에 방사형 힘을 적용합니다. TC/TB에는 방진 보조 입술이 장착되어 있으며, 한쪽에는 밀봉 매체가 있고 다른쪽에는 먼지가있는 경우에 적합합니다. TB/SB는 금속 외부 원으로, 오일 씰을 캐비티에서보다 단단하고 정확하게 만들지 만 낮은 점도 및 가스 배지에 대한 외부 원의 밀봉 능력은 제한적입니다. 설치 중에 외부 원에 실란트를 적용하는 것이 좋습니다.

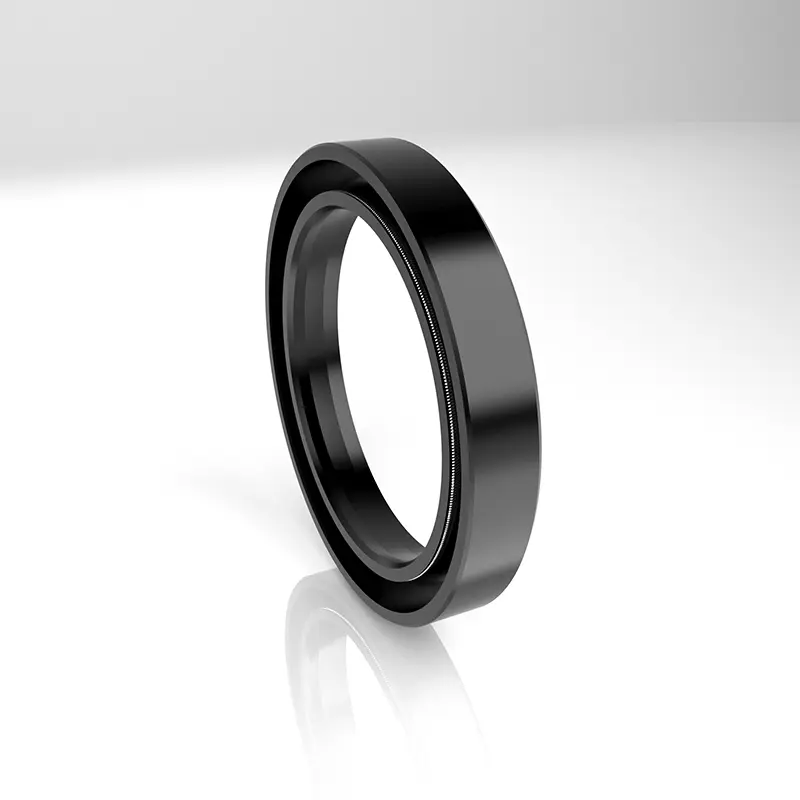

RCTCV 더블 리프 고압 스켈레톤 오일 씰의 기능은 일반적으로 출력 부품의 변속기 부품의 윤활이 필요한 부품을 윤활유 누출을 방지하는 것입니다.

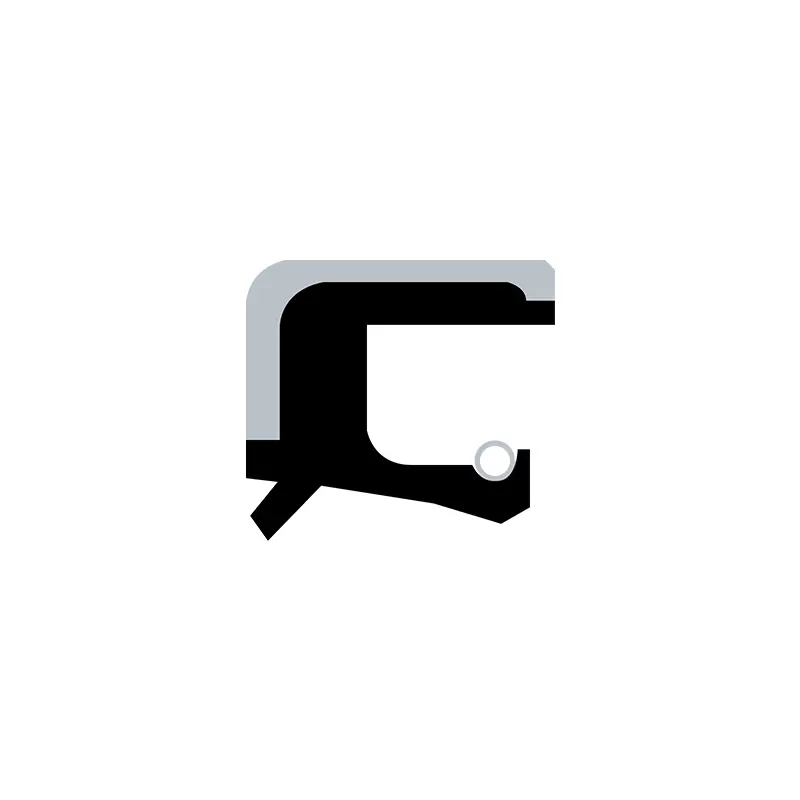

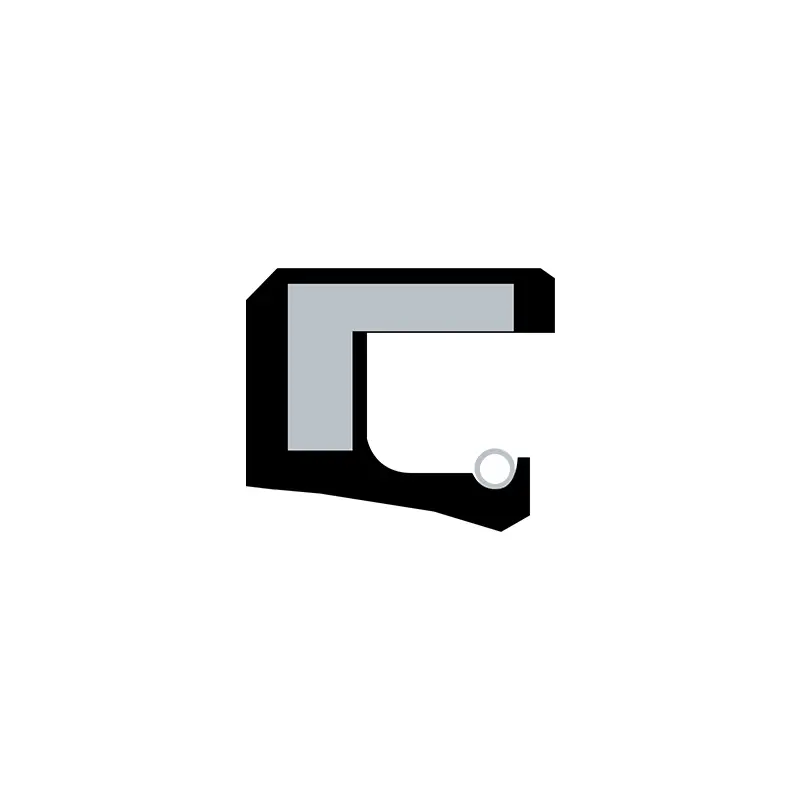

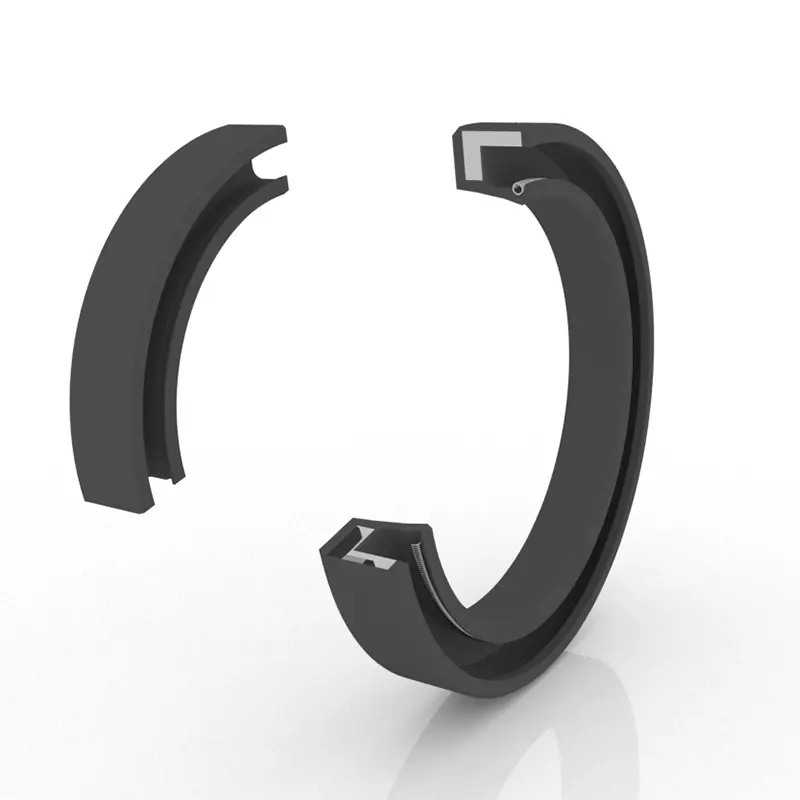

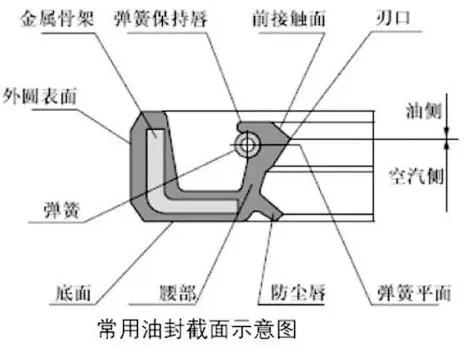

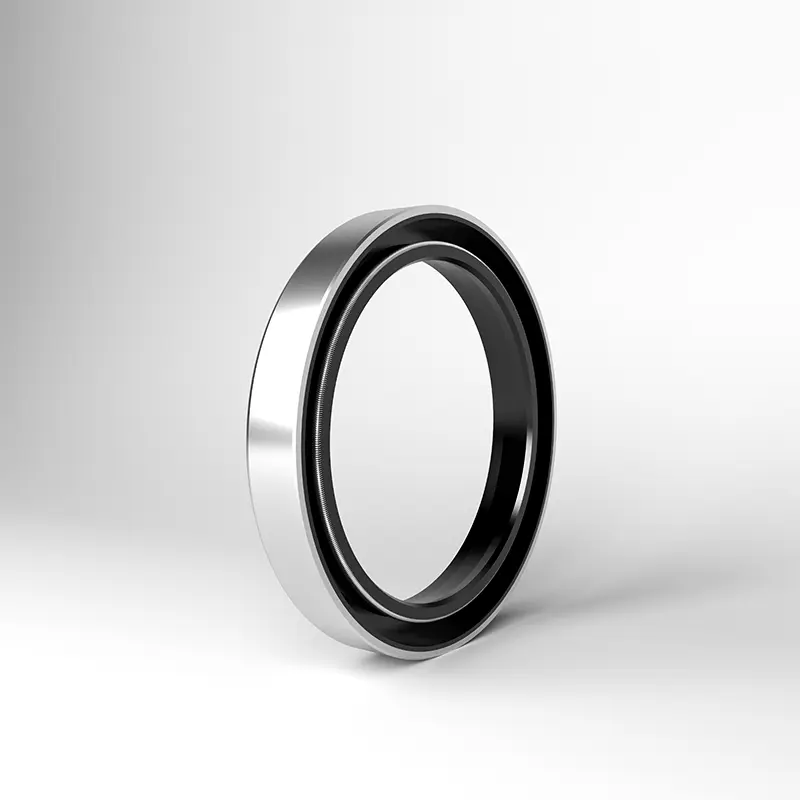

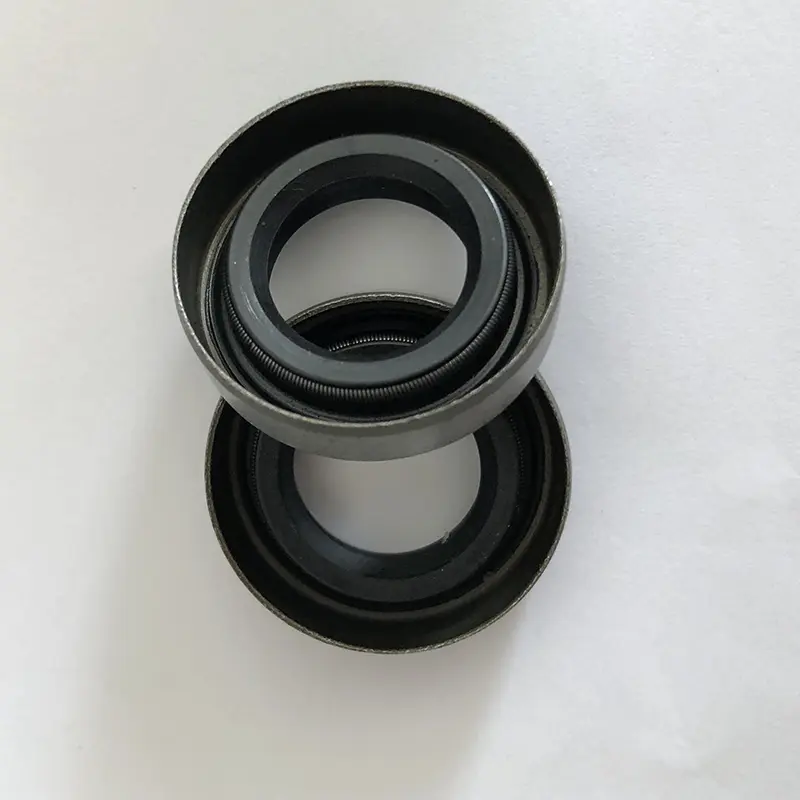

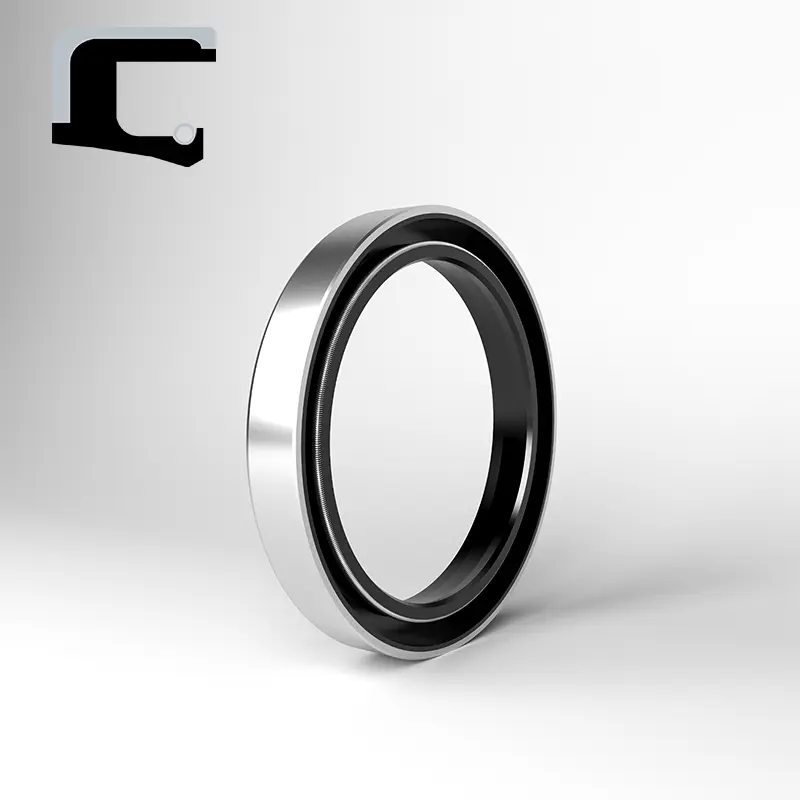

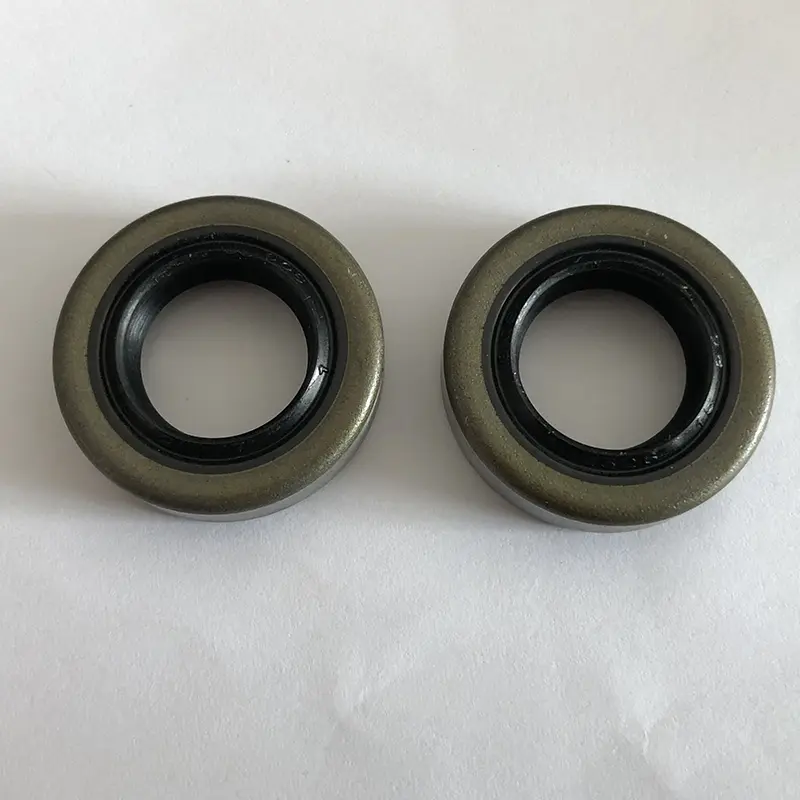

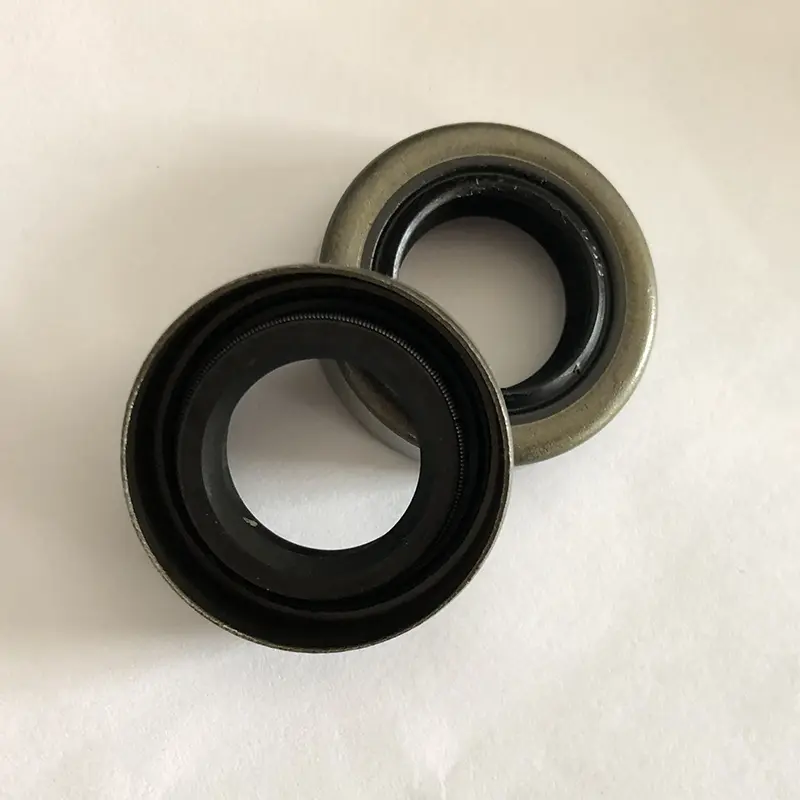

스켈레톤 오일 씰 구조는 밀봉 본체, 강화 골격 및 자기 조건 코일 스프링의 세 부분으로 구성됩니다. 밀봉 몸체는 다른 부품에 따라 바닥, 허리, 절단 가장자리 및 밀봉 립으로 나뉩니다. 일반적으로 자유 상태에서 골격 오일 씰의 내부 직경은 샤프트 직경보다 작으며 특정 "간섭량"이 있습니다. 따라서, 오일 씰이 오일 씰 시트와 샤프트에 삽입 될 때, 오일 씰 가장자리의 탄성력과 자체 조건 코일 스프링의 수축력은 샤프트에 방사형 클램핑 력을 생성하여 최상의 밀봉 효과를 얻습니다.

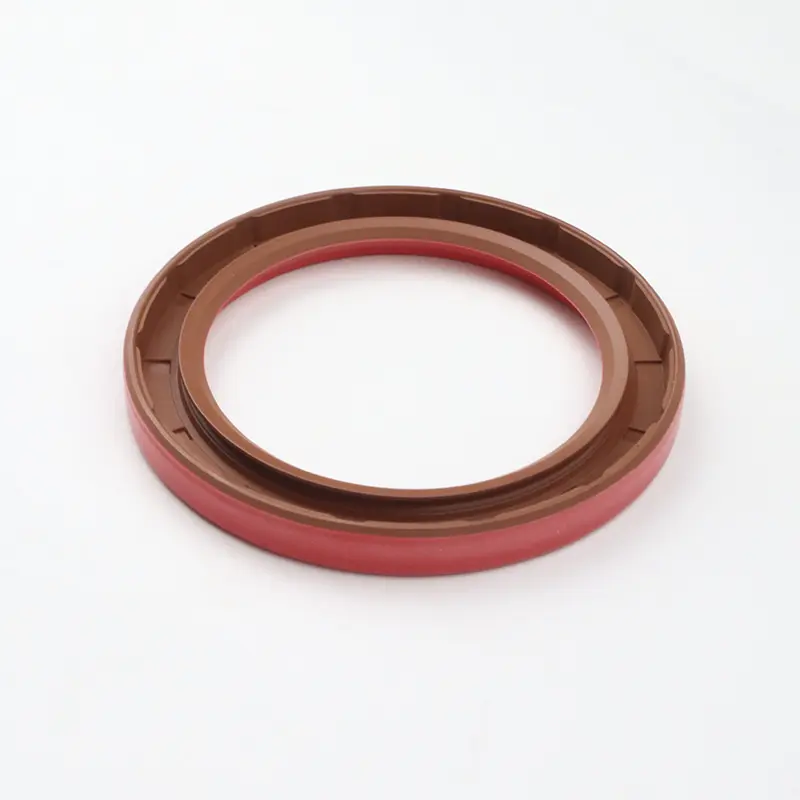

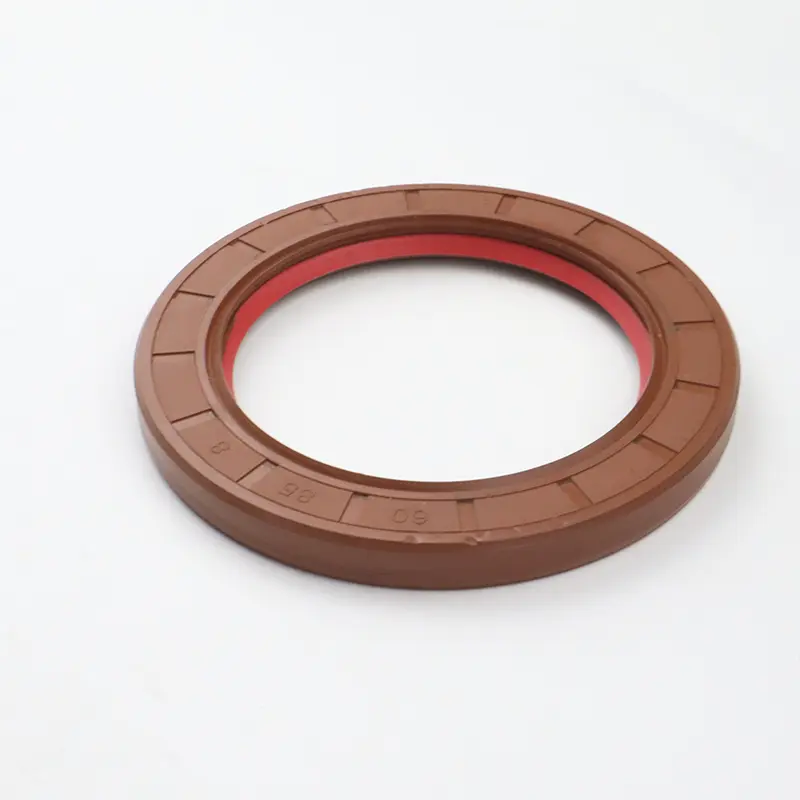

RCTCN 더블 리프 고압 오일 씰은 립 변형이 작은 전체 압력 저항성 골격 설계를 가지며 압력 노출 상황에서 회전 샤프트를 밀봉하는 데 사용됩니다.
제품 기능 및 응용 프로그램 :
회전 샤프트 립 씰 설치 구조 및 요구 사항
1. 샤프트 재료 : 탄소강과 스테인레스 스틸이 일반적으로 사용됩니다. 크롬 도금은 고속 HRC40-45에서 사용됩니다.
2. 회전 샤프트 및 그루브 설계 : 샤프트의 표면이 매끄럽고 버가 제거됩니다. 나선형 처리 마크는 펌핑 효과를 생성하고 누출을 유발합니다. RA0.1-0.5um의 표면 거칠기로 오일 씰 설치 부품을 연마하는 것이 좋습니다. 그리고 속도가 높아짐에 따라 더 매끄러 워집니다.

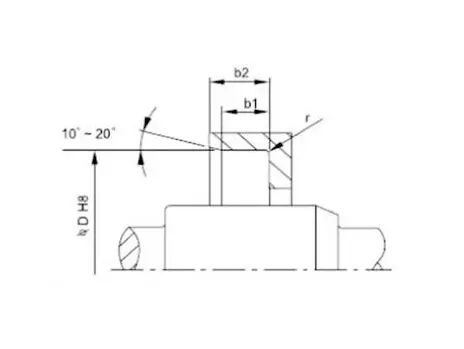

설치 및 분해의 요구를 위해서는 샤프트와 그루브를 모색 또는 반올림해야합니다. 도 1과 2에 도시 된 바와 같이.
그림 1 그루브 모따기 설계
| 밀봉 높이 비 | B1 (0.85xB) mm | B2 (B+0.3) mm | 아르 자형 맥스. |
| 7 | 5.95 | 7.3 | 0.5 |
| 8 | 6.80 | 8.3 | 0.5 |
| 10 | 8.50 | 10.3 | 0.5 |
| 12 | 10.30 | 12.3 | 0.7 |
| 15 | 12.75 | 15.3 | 0.7 |
| 20 | 17.00 | 20.3 | 0.7 |

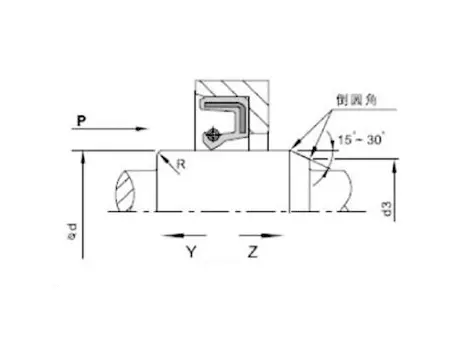

그림 2 회전 샤프트의 모따기 설계
| d | D3 | R |
|
d | D3 | R |
| <10 | D-1.5 | 2 | 70 ~ 95 | D-4.5 | 5 | |
| 10 ~ 20 | D-2.0 | 2 | 95 ~ 130 | D-5.5 | 6 | |
| 20 ~ 30 | D-2.5 | 3 | 130 ~ 240 | D-7.0 | 8 | |
| 30 ~ 40 | D-3.0 | 3 | 240 ~ 500 | D-11.0 | 12 | |
| 40 ~ 50 | D-3.5 | 4 | 500 ~ 800 | D-14.0 | 14 | |
| 50 ~ 70 | D-4.0 | 4 | 800 ~ 1250 | D-18.0 | 16 |

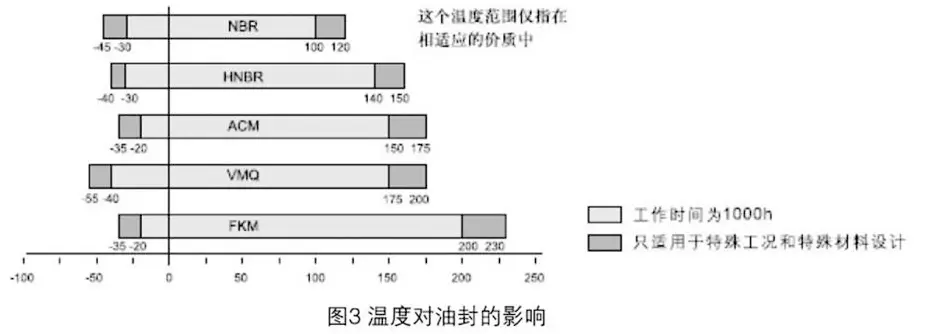

회전 샤프트 립 씰의 밀봉 효과에 영향을 미치는 수십 가지 요인이 있습니다. 오일 씰 자체의 재료 및 구조 외에도, 중간, 온도, 압력, 윤활, 속도, 거칠기 등과 같은 다른 요인들도 밀봉 효과에 직접적인 영향을 미치며 이러한 요소는 종종 서로 상호 작용합니다. 다음 차트는 사용자 참조 전용입니다.
회전 샤프트 립 씰 설치 : 신중한 설치는 오일 씰이 잘 작동하기위한 전제 조건입니다.
| 설치 다이어그램 (캐비티 설치) | ||
| 올바른 설치 방법 | 해당 작업 조건 | 잘못된 설치 방법 |
 |
오일 씰의 끝면이 공동의 끝면과 플러시되는 경우에만 적용됩니다. 프레스 장치가 빠르게 움직이면 오일 씰이 똑바로 배치되어야합니다. 그렇지 않으면 누출 될 수 있습니다. |
|
 |
오일 씰의 끝면이 공동의 끝면보다 낮은 상황에 적합합니다. 프레스 장치가 더 빨리 움직이면 오일 씰도 잘 배치 될 수 있습니다. 그러나, 이러한 유형의 구조적 고정물 자체는 방사형 위치 지정이 없으므로 평평한 플레이트의 축 방향 수직성과 프레스 장치의 압력 샤프트는 특정 정확도에 도달해야합니다. |
 |
 |
오일 씰의 끝면이 공동의 끝면보다 낮은 상황에 적용 할 수 있습니다. 프레스 장치가 빠르게 움직이면 오일 씰이 올바르게 배치되도록해야합니다. 그렇지 않으면 누를 수 있습니다. |
 |
 |
압력 장비가없는 유지 보수 또는 간단한 설치 조건에만 적합합니다. 설치 프로세스는 절대적으로 균일하게 눌러질 수 없으므로 다양한 설치 문제가 필연적으로 발생합니다. 주로 설치 중에 방사상 편차를 방지하는데, 이는 오일 씰의 변형을 유발하거나 설치 중 일시 중지로 인한 오일 씰 결합 부품 (외부 원)의 고무 압출 손상을 유발할 수 있습니다. 따라서이 설치 방법은 일반적으로 권장되지 않습니다. |
 |
TC/SC/TB/SB 오일 씰 :
| 단면 모양 | 모델 | 애플리케이션 | 압력 | 온도 | 속도 | 중간 | 재료 |
 |
TC | 밀봉, 방진 | 0.03mpa | -30 ~+160 | 20m/s | 윤활유, 그리스 | NBR/FKM+탄소강 |
 |
SC | 밀봉 | |||||
 |
결핵 | 밀봉, 방진 | -30 ~+100 | 25m/s | 물, 기름, 그리스 | NBR+탄소강 | |
 |
SB | 밀봉 |
