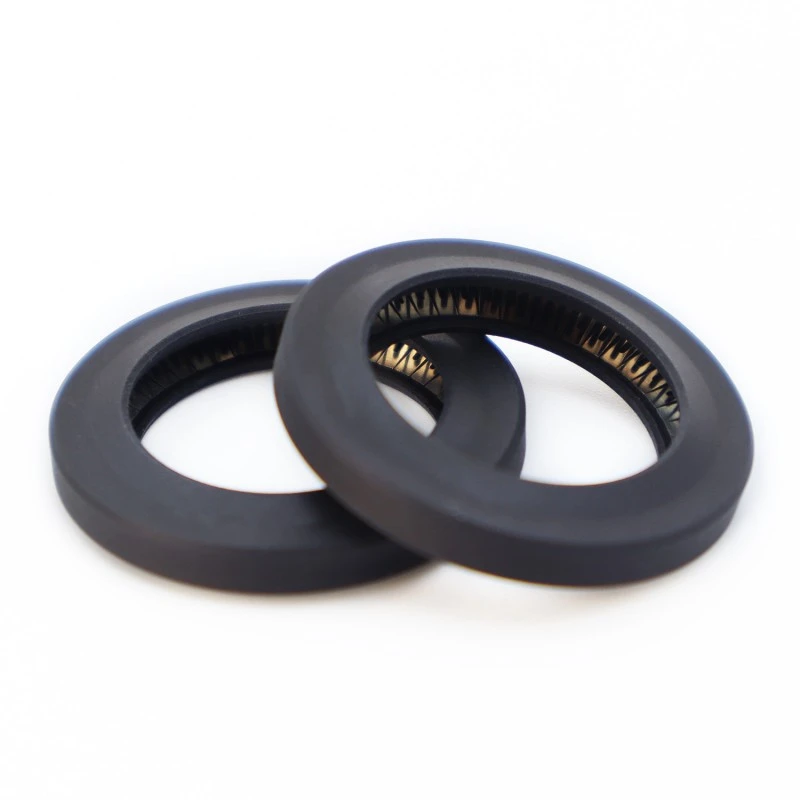

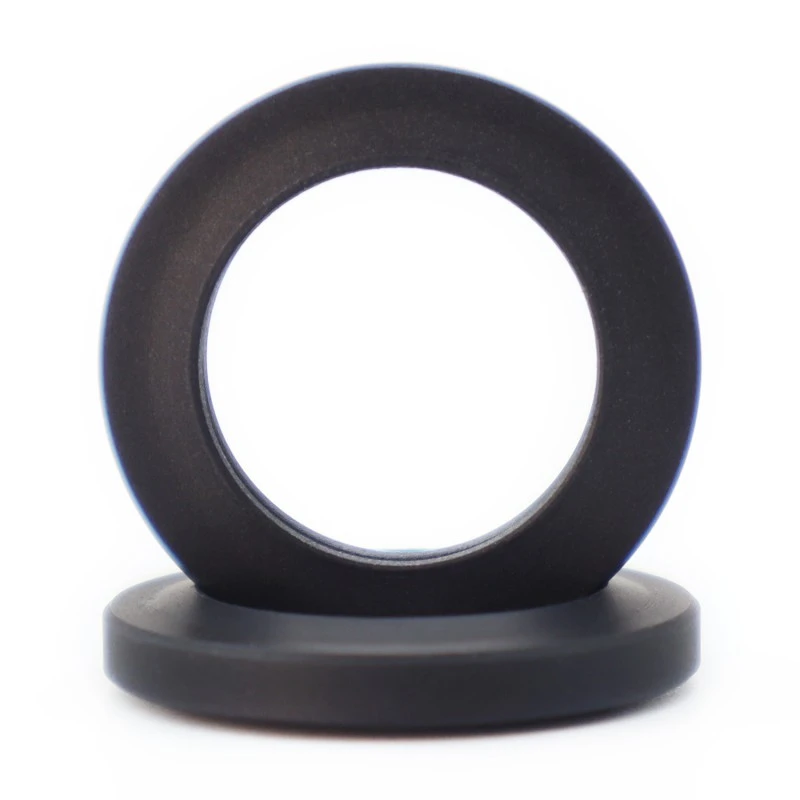

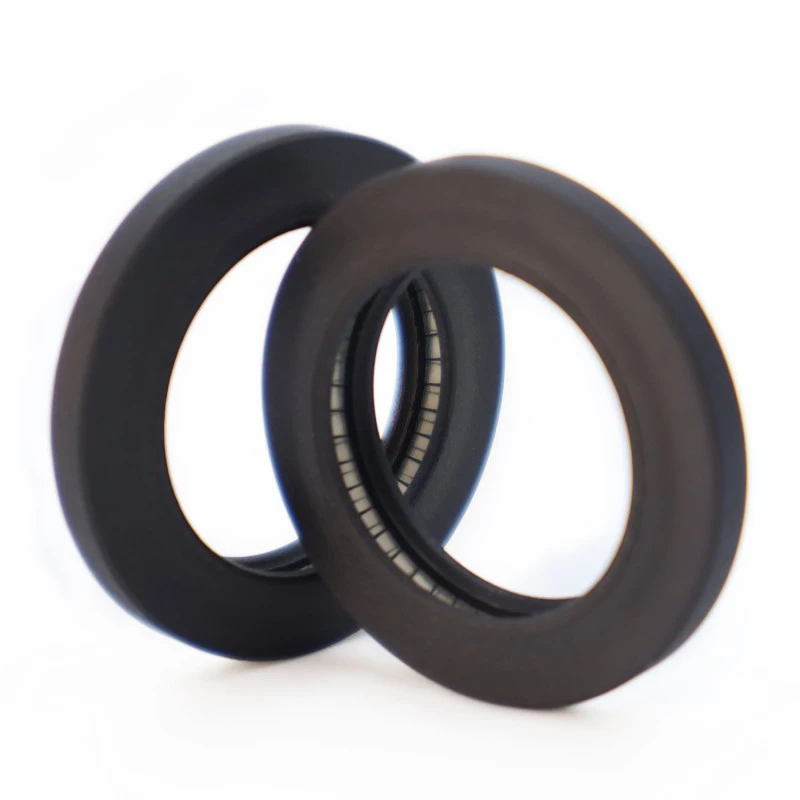

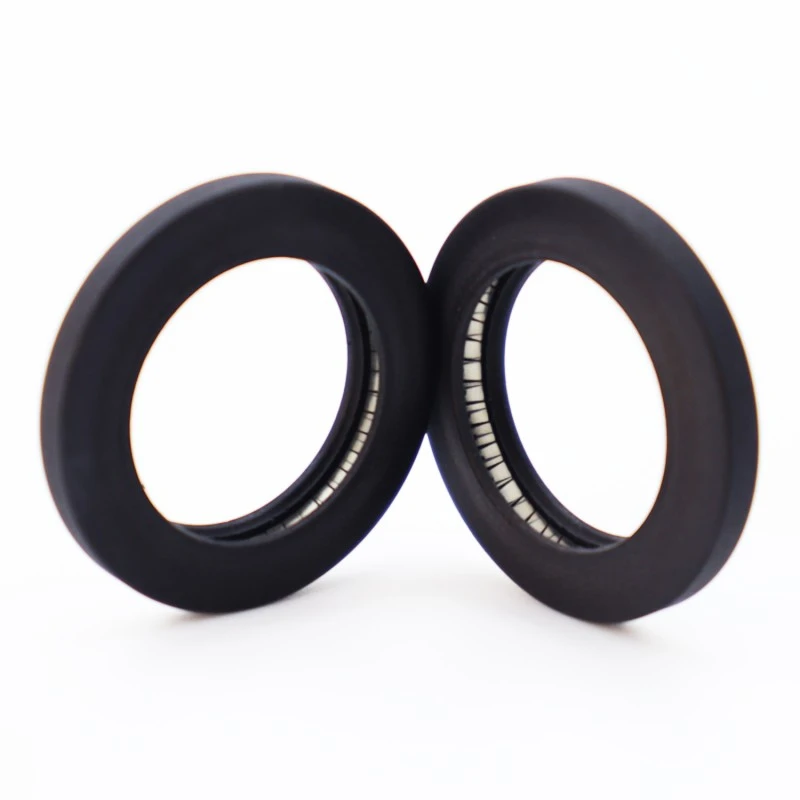

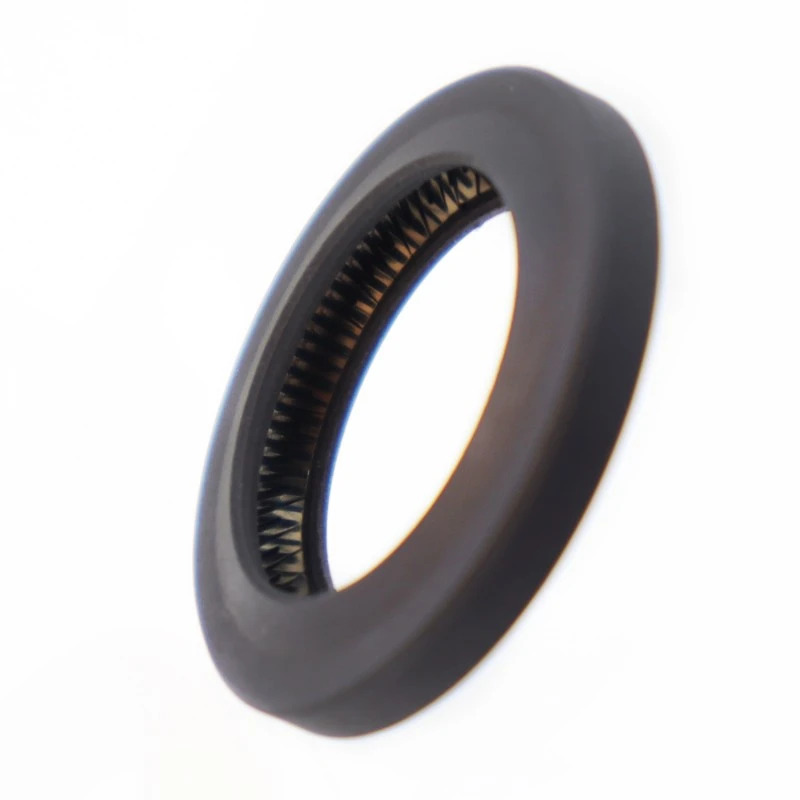

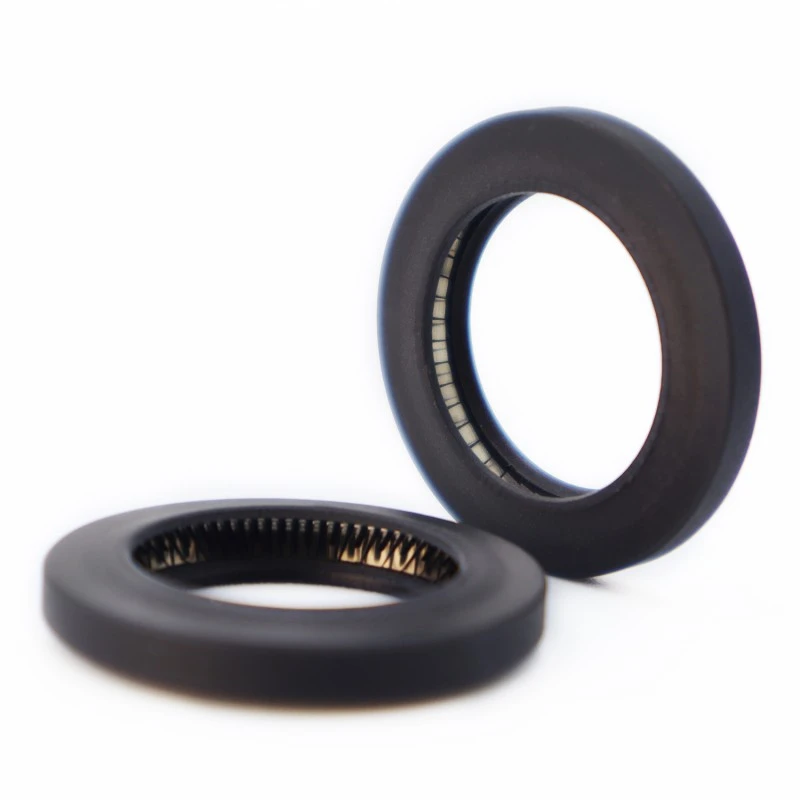

PTFE 스프링 작동식 페이스 씰

축(단면) 및 플랜지 씰과 같은 단방향 압력 정적 씰링 응용 분야에 적합한 PTFE 스프링 작동식 페이스 씰인 Ruichen의 RC2876을 구입해 주셔서 감사합니다. 표면 거칠기가 이상적이지 않은 응용 분야에 사용할 수 있습니다. 우리는 씰에 대한 R&D, 혁신 및 제조 역량을 갖추고 있어 신뢰할 수 있는 공급업체가 되었습니다.

문의 보내기

제품 설명

RC2876 씰은 스테인리스 스틸 스프링과 고성능 플라스틱으로 구성됩니다. 스테인레스 스틸 스프링은 V자형 또는 O자형 스프링일 수 있습니다. RC2876-B를 사용할 때는 적절한 엘라스토머 재질을 선택해야 합니다.

적용 가능한 작동 조건(극단값이 동시에 발생해서는 안 됨)

압력(MPa)		속도(m/s)	온도(°C)		중간
RC2876	RC2876-B	-	RC2876	RC2876-B	모든 액체, 화학물질, 가스
<40	<80	-	-200~+250	-35~+250	모든 액체, 화학물질, 가스

재료 선택

1. 부속 O링 재질은 R01 니트릴 고무(NBR), R02 불소 고무(FKM) 등 중에서 선택할 수 있습니다.

2. 씰링 링 재질 : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등

3. 스테인레스 스틸 스프링은 O형 스프링과 V형 스프링 중에서 선택할 수 있습니다.

주문예

RC2876-40-PTFE4+V: 내부 압력 홈 외경은 40, 밀봉 링 재질은 PTFE4, 스프링은 V자형 스프링입니다.

RC2876-B-40-PTFE4+R02: 내부 압력 홈 외경은 40, 밀봉 링 재질은 PTFE4, 일치하는 O-링은 불소 고무로 만들어졌습니다.

참고: 확장된 범위가 필요한 경우 시리즈 번호를 사용하십시오.

사양표(파라미터 범위 내의 모든 사양 사용 가능)

일련번호	일련번호	표준 범위 DH11	확장된 범위 DH11	그루브 깊이 h^-0.05	그루브 폭 L^+0.2	둥근 모서리 R최대
RC2876-0	RC2876-B-0	10~13.9	10~40	1.45	2.4	0.4
RC2876-1	RC2876-B-1	14~24.9	13~200	2.25	3.6	0.4
RC2876-2	RC2876-B-2	25~45.9	18~400	3.1	4.8	0.6
RC2876-3	RC2876-B-3	46~124.9	28~700	4.7	7.1	0.8
RC2876-4	RC2876-B-4	125~999.9	45~1000	6.1	9.5	0.8
RC2876-5	RC2876-B-5	≥1000	≥100	9.5	15.0	0.8
