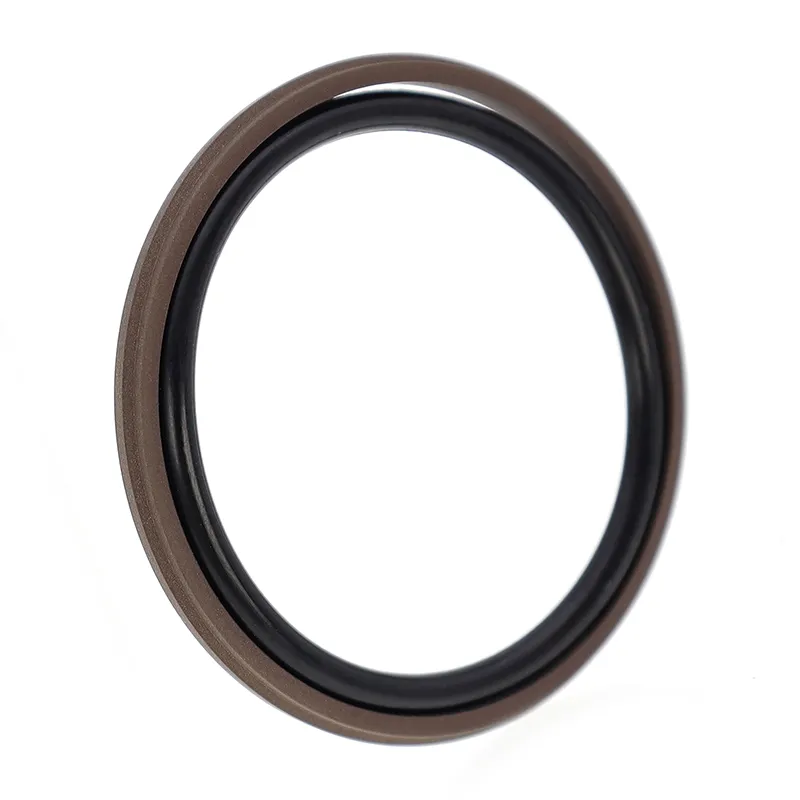

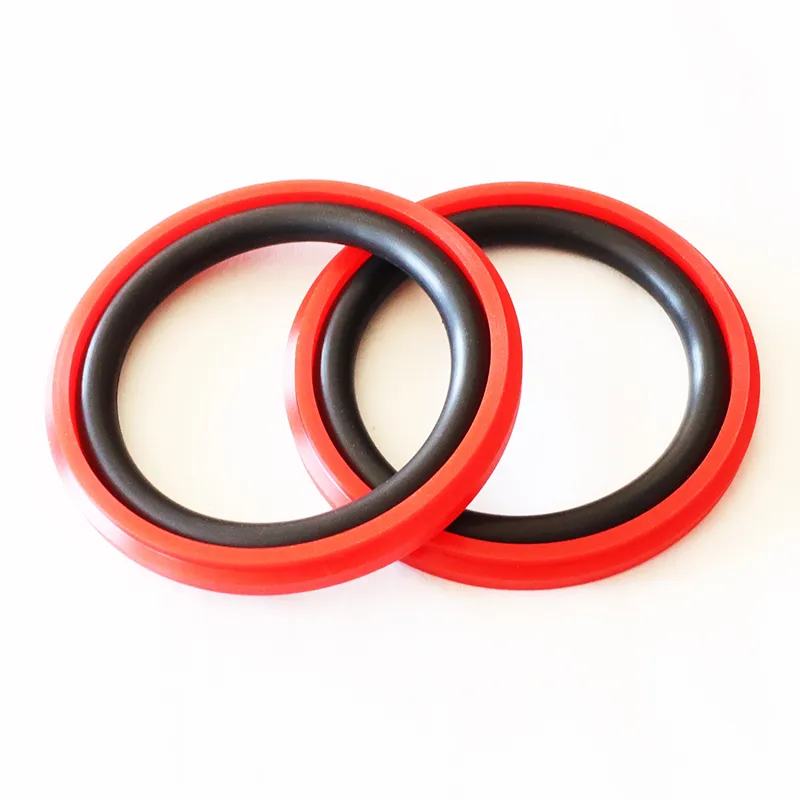

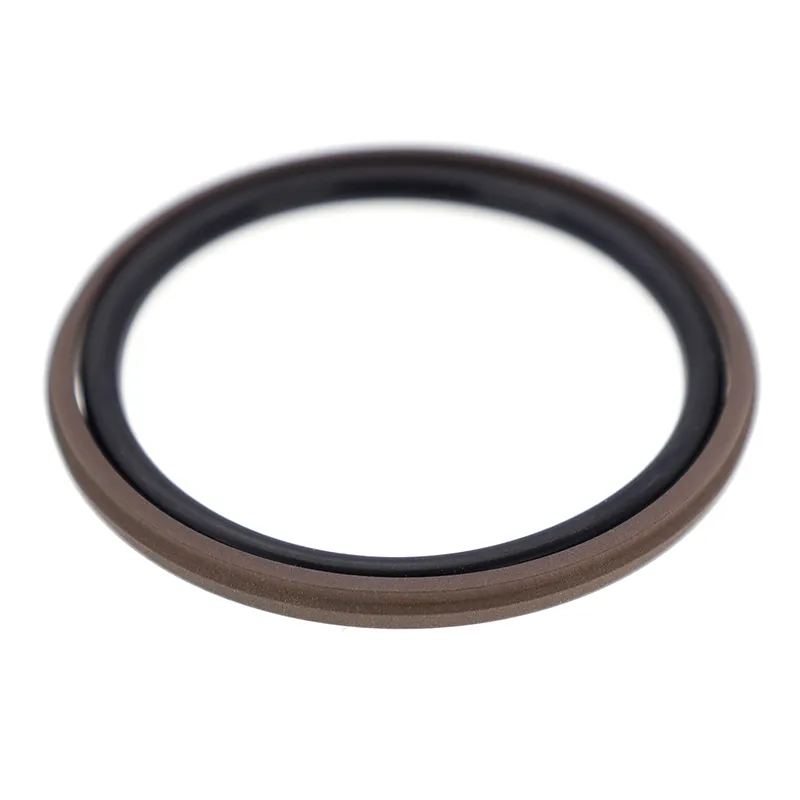

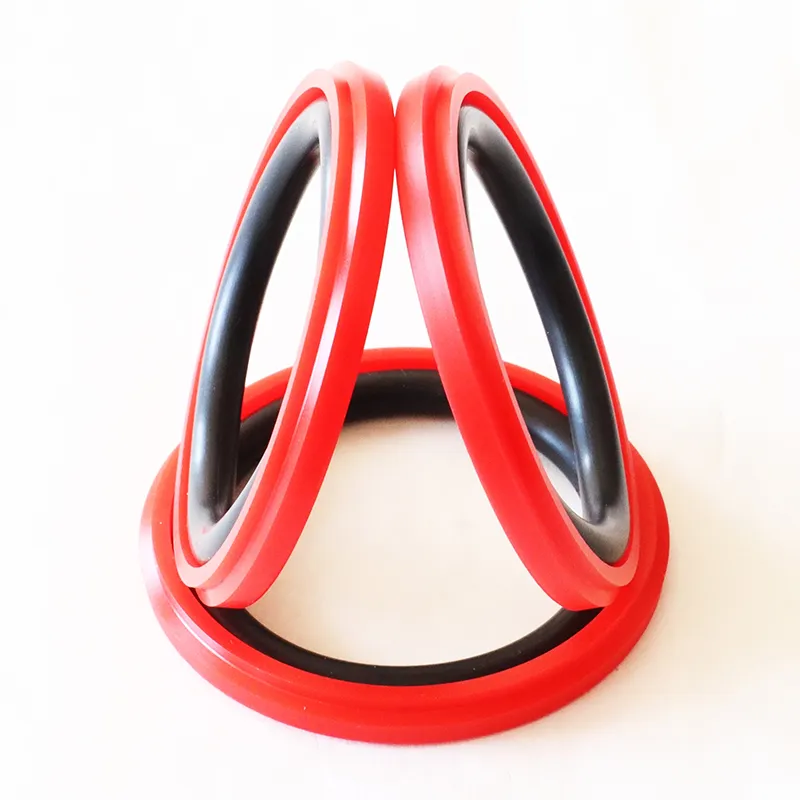

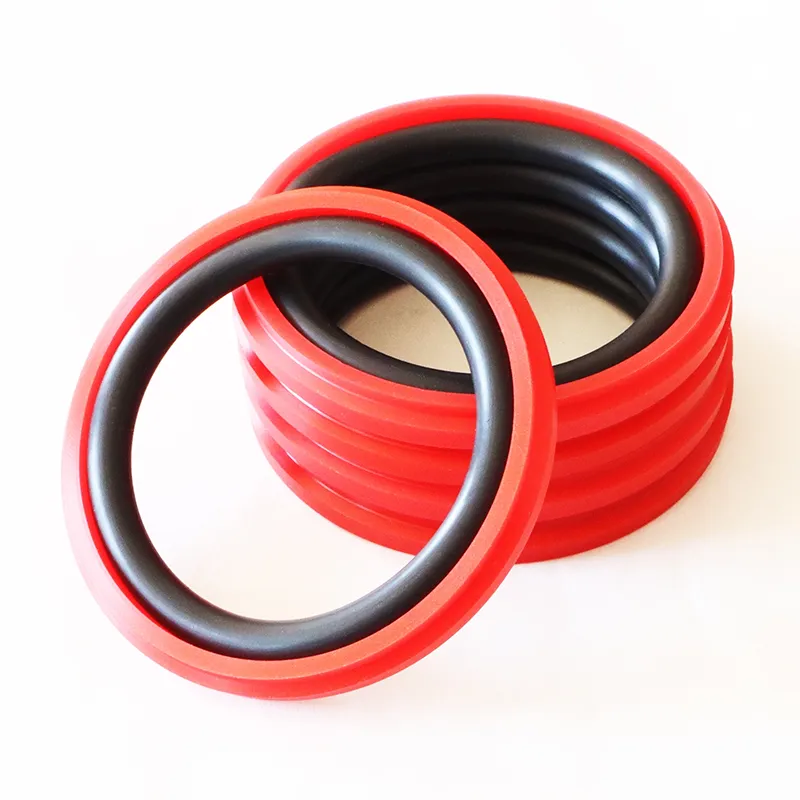

왕복 피스톤 스텝 씰

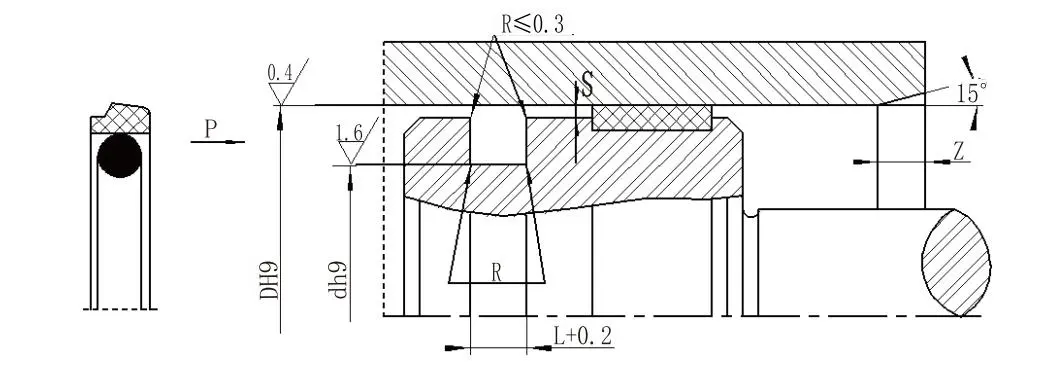

왕복 피스톤 스텝 씰은 PTFE로 채워진 계단형 씰 링과 O-링으로 구성되어 있으며 왕복 유압 응용 분야의 단방향 압력 씰링에 적합합니다. O-링은 방사형 힘을 제공하고 씰 링 마모를 보상합니다. 일반적으로 가이드 링과 함께 사용됩니다. 실린더 직경이 30mm 미만인 경우 분할(개방형) 홈 디자인을 사용해야 합니다.

특징:

1. 낮은 마찰, 낮은 시작 저항, 부드러운 움직임, 동일한 동적 및 정지 마찰, 크리프 없음;

2. 압력과 가혹한 조건에서도 매우 안정적인 압력;

3. 오일 프리 윤활에 적합한 긴 수명;

4. 물과 같은 저점도 매체의 밀봉에 적합합니다.

적용 가능한 작업 조건(한계 값이 동시에 나타나서는 안 됨)

재료 선택

1. 사용 가능한 O링 재질: R01 니트릴부타디엔 고무(NBR), R02 불소고무(FKM) 등

2. 씰링 링 재질: 표준 재질: PTFE3; 사용 가능한 기타 재료로는 PTFE2, PTFE4 및 PU가 있습니다.

주문 예

주문 모델: RC61-40x29x4.2-PTFE3-R01; 주문 모델: RC61-B-40x29x4.2-PTFE3-R02

RC61 - 글리드 링; RC61-B - 홀 씰; DxdxL - 재료 코드
