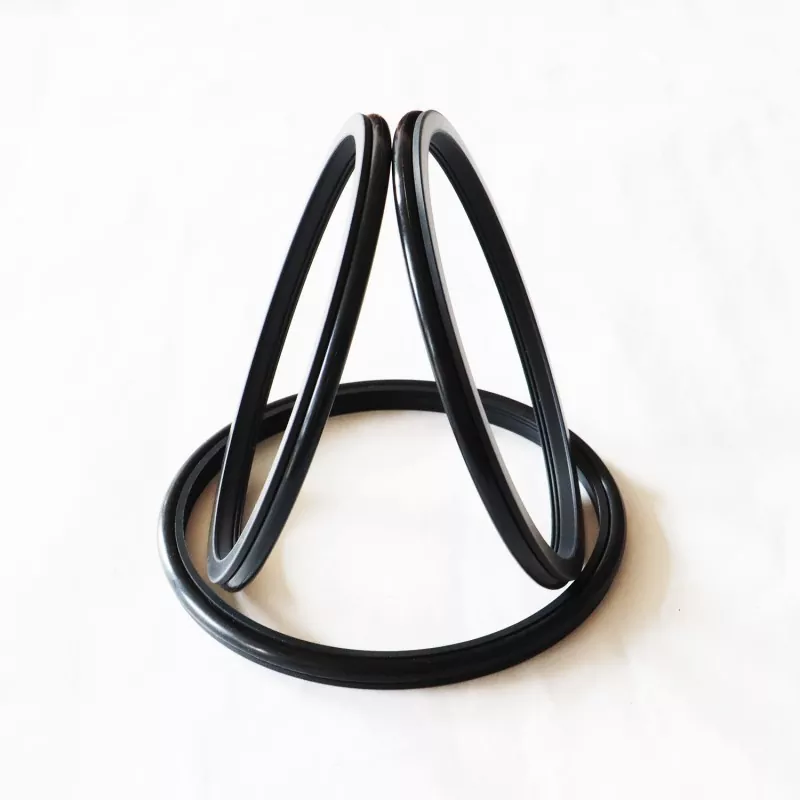

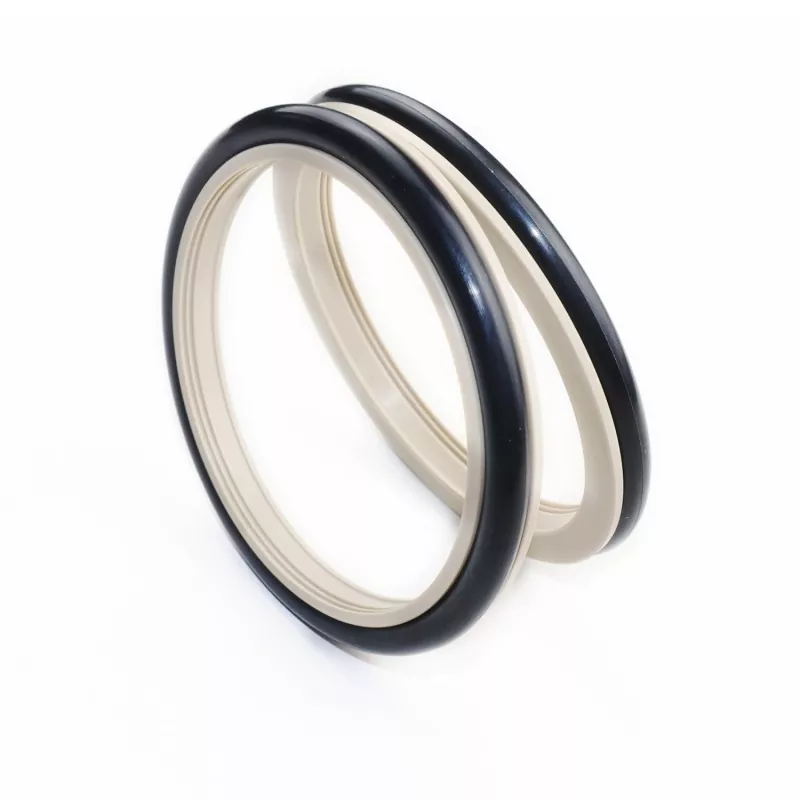

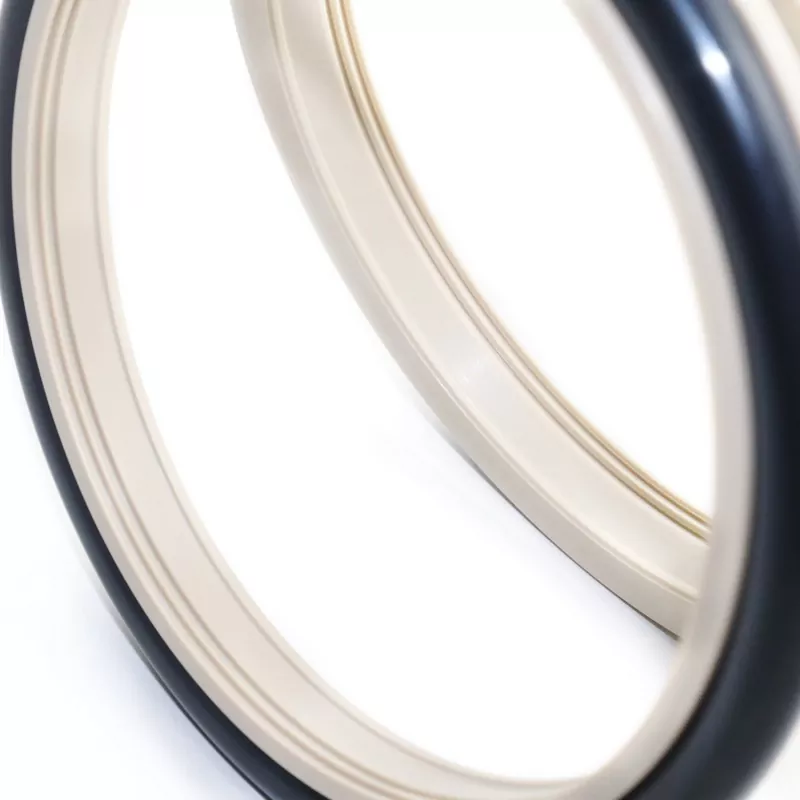

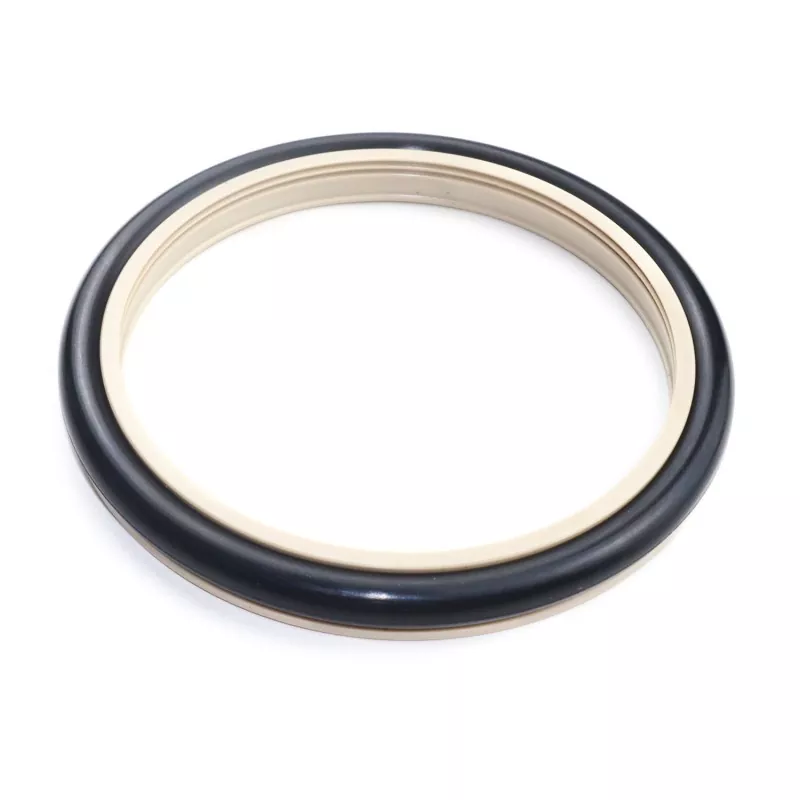

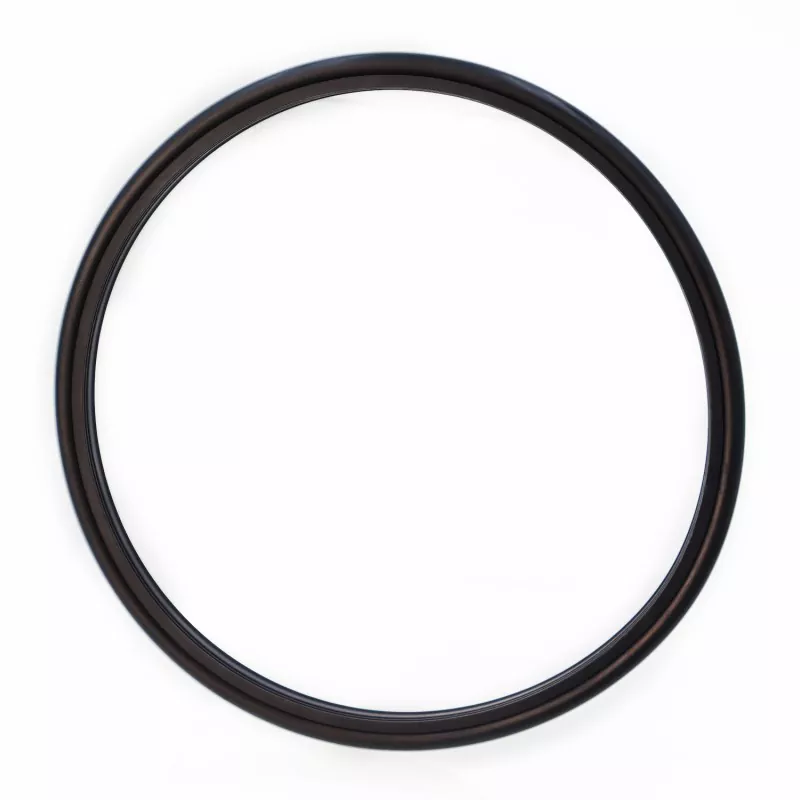

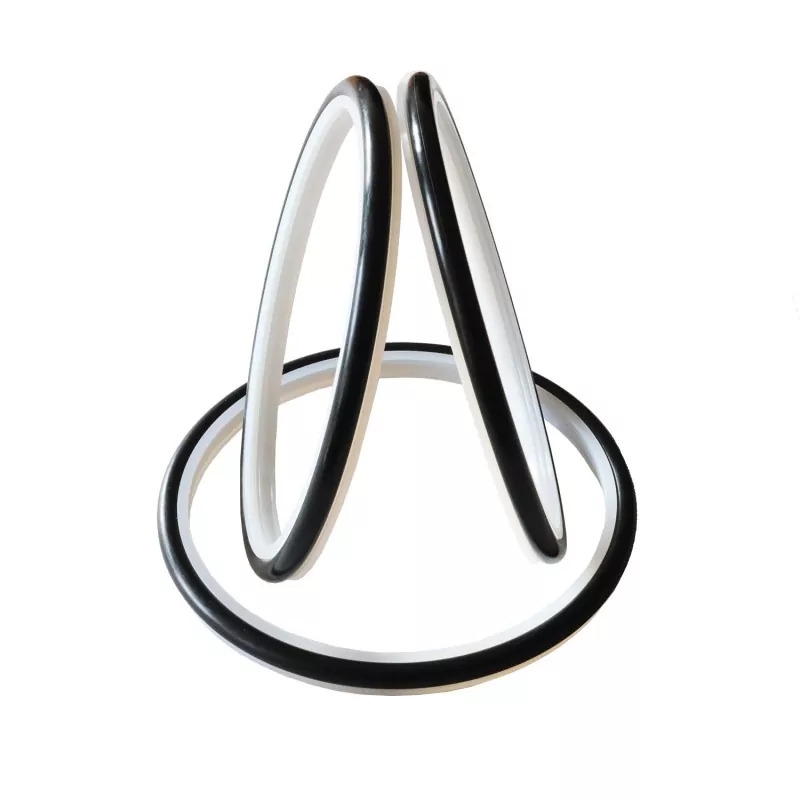

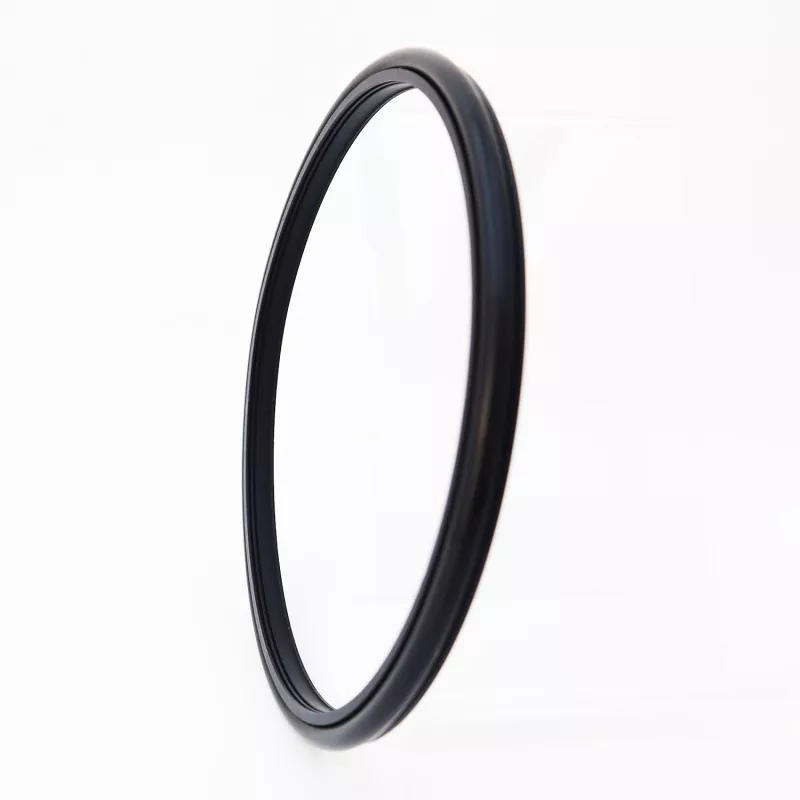

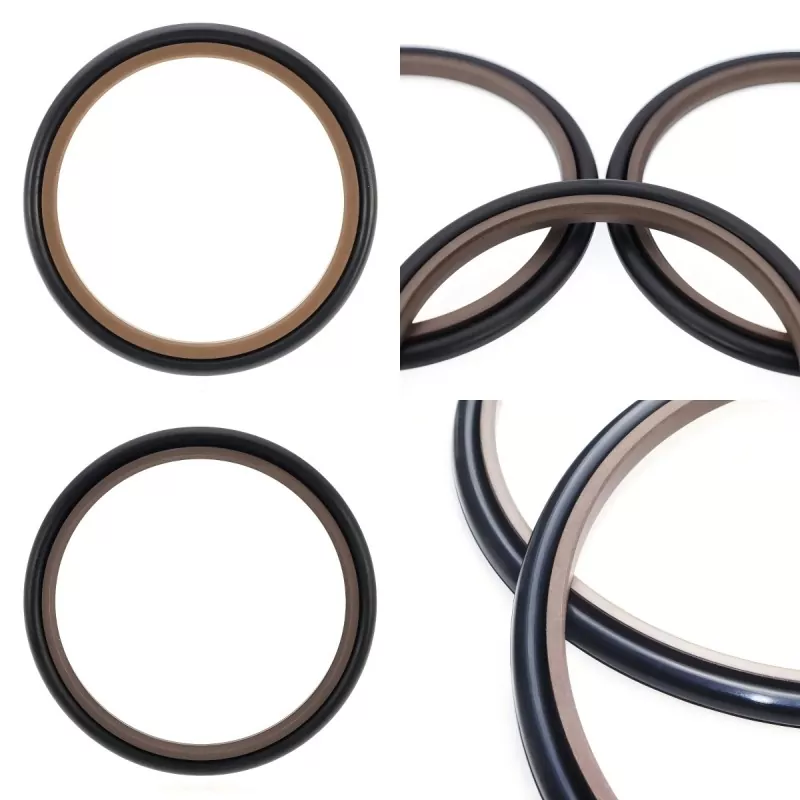

피스톤 로드(샤프트)용 강화 톱니형 복합 씰(시멘트 슬러리 씰)은 고성능 엔지니어링 플라스틱으로 만들어진 특별히 설계된 톱니형 씰링 링과 고무 O-링으로 구성됩니다. 유압 왕복 및 회전 응용 분야의 단방향 밀봉에 적합합니다. 주로 플런저 펌프, 진흙 펌프, 스크류 드릴링 도구, 드릴링 장비, 석유 탐사 장비, 콘크리트 혼합 플랜트 등에 사용됩니다.
주요 특징으로는 긴 사용 수명, 낮은 마찰, 탁월한 밀봉 성능, 컴팩트한 디자인, 간편한 설치, 사용 및 유지 관리 등이 있습니다. 씰링 립 프로파일과 두께의 최적화된 설계는 시멘트 슬러리와 같은 거친 매체에 노출되는 경우에도 효과적인 씰링을 보장합니다.
진흙 같은 매체와 함께 사용할 경우 두 개(또는 그 이상) 밀봉 단계 사이에 윤활 그리스를 주입하는 것이 좋습니다.
한계값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
온도(°C) |
속도(m/s) |
중간 |
|
|
왕복운동 |
회전 운동 |
|||
|
≤100 |
-35 ~ +100(NBR O-링 포함) |
≤6 |
≤2 |
물, 진흙, 원유, 유압유, 유제 |
|
-20 ~ +200(FKM O-링 포함) |
||||
1. 호환 가능한 O-링 재질로는 R01 니트릴 고무(NBR), R02 불소 고무(FKM) 등이 있습니다.
2. 씰링 링 재질: 표준 재질 PTFE4; 사용 가능한 다른 재료로는 PTFE2, PTFE3, PTFE5, UPE, PK1, PK2 등이 있습니다.
주문 모델: RC2061-80*91.7*7.6-PTFE4-R01 (모델 - 샤프트 직경 * 홈 직경 * 홈 폭 - 재료 코드)
지정된 매개변수 범위 내의 크기를 사용할 수 있습니다.
|

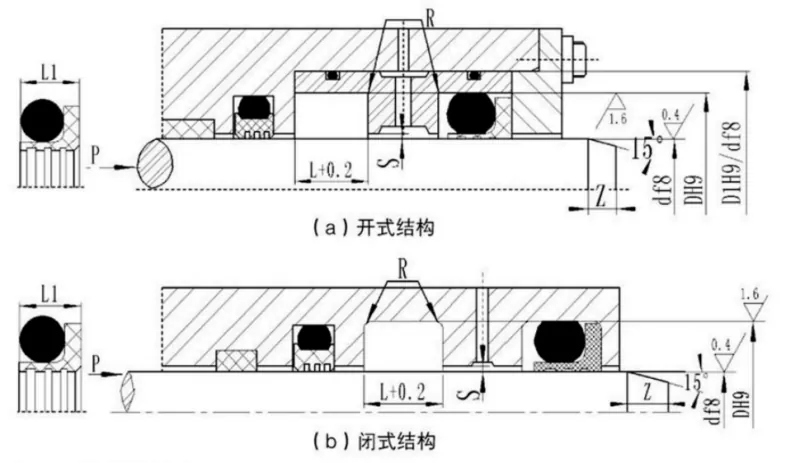

샤프트 직경 범위 표준형 d f8 RC2061 |
샤프트 직경 범위 헤비듀티 d f8 RC2061-Z |
그루브 직경 D H9 |
그루브 폭 L+0.2 |
씰 폭 L1 |
코너 반경 R최대 |
레이디얼 클리어런스 Smax |
모따기 지민 |
O-링 단면 직경 |
||
|
<10MPA |
<20MPA |
<40MPA |
||||||||
|
5~15.9 |
- |
d+6.3 |
4.0 |
3.65 |
0.4 |
0.4 |
0.25 |
0.15 |
4 |
2.65 |
|
16~38.9 |
5~15.9 |
d+8.2 |
5.2 |
4.55 |
0.4 |
0.4 |
0.25 |
0.2 |
5 |
3.55 |
|
39~107.9 |
16~38.9 |
d+11.7 |
7.6 |
6.80 |
0.5 |
0.5 |
0.3 |
0.2 |
7 |
5.30 |
|
108~670.9 |
39~107.9 |
d+15.5 |
9.6 |
8.50 |
0.6 |
0.6 |
0.35 |
0.25 |
8 |
7.00 |
|
671~1600 |
108~670.9 |
d+19.4 |
12.1 |
11.1 |
0.7 |
0.7 |
0.5 |
0.3 |
10 |
8.60 |
참고: 1. 샤프트 직경이 30mm 이하인 경우 개방형 홈 설계를 권장합니다.
2. 회전 밀봉 용도의 경우 회전 샤프트 표면 경도는 HRC ≥58이어야 합니다.
3. 30MPa를 초과하는 압력의 경우, 압출 간격에 H8/f8 맞춤을 권장합니다.
