회전 샤프트용 스프링 작동식 씰

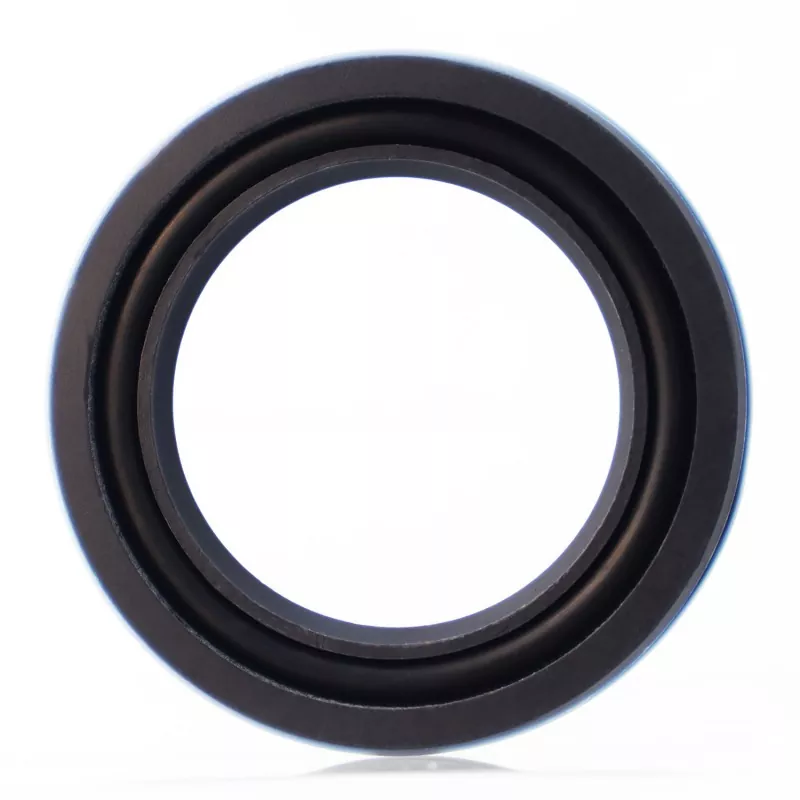

회전축용 스프링 작동 씰의 적합한 공급업체를 찾고 계십니까? 중국에서 Ruichen Seals를 선택하십시오. 당사의 RC2055는 회전식 립 씰, RC2055-B는 회전식 톱니 씰, RC2055-C는 회전식 Y형 조합 씰입니다. 세 개 모두 홈 치수가 동일하므로 서로 바꿔 사용할 수 있습니다.

문의 보내기

제품 설명

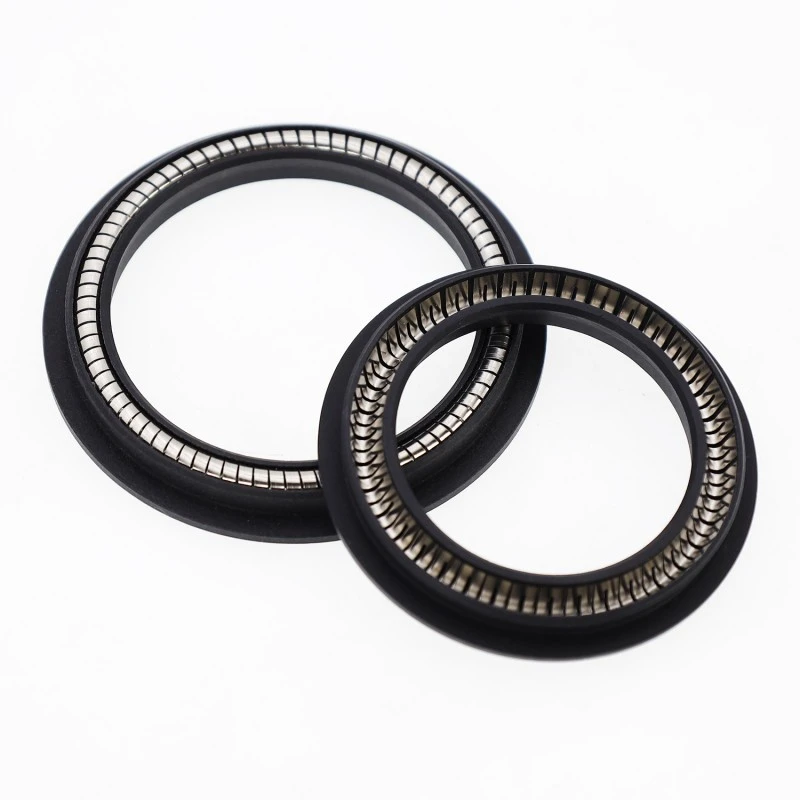

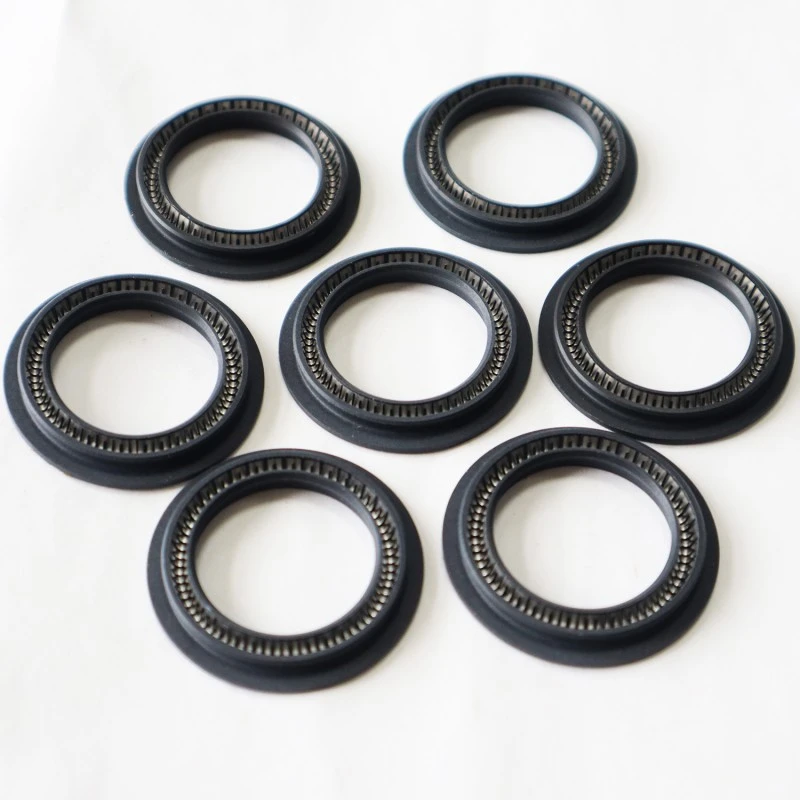

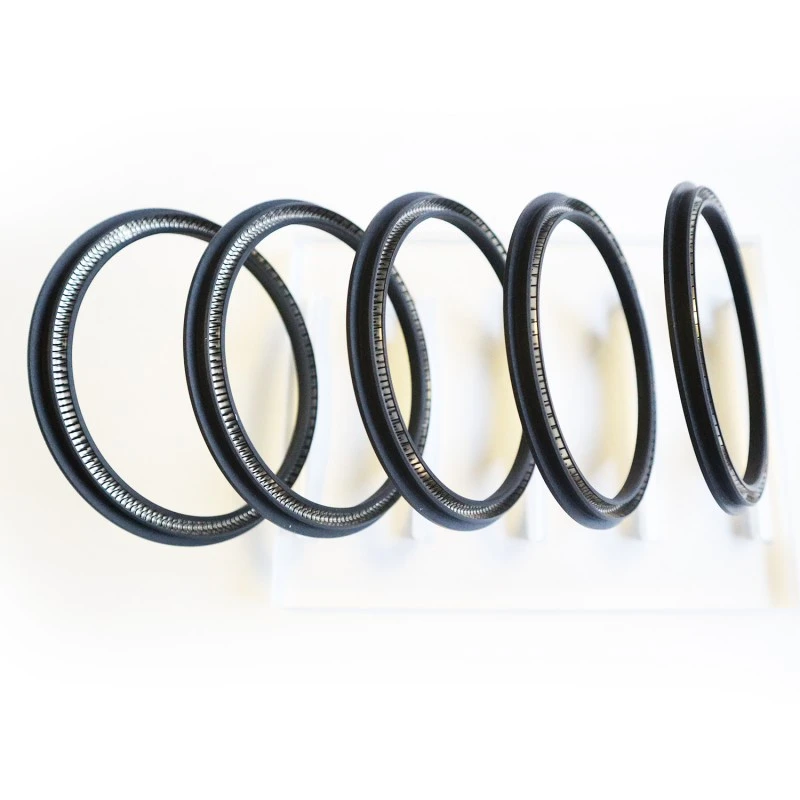

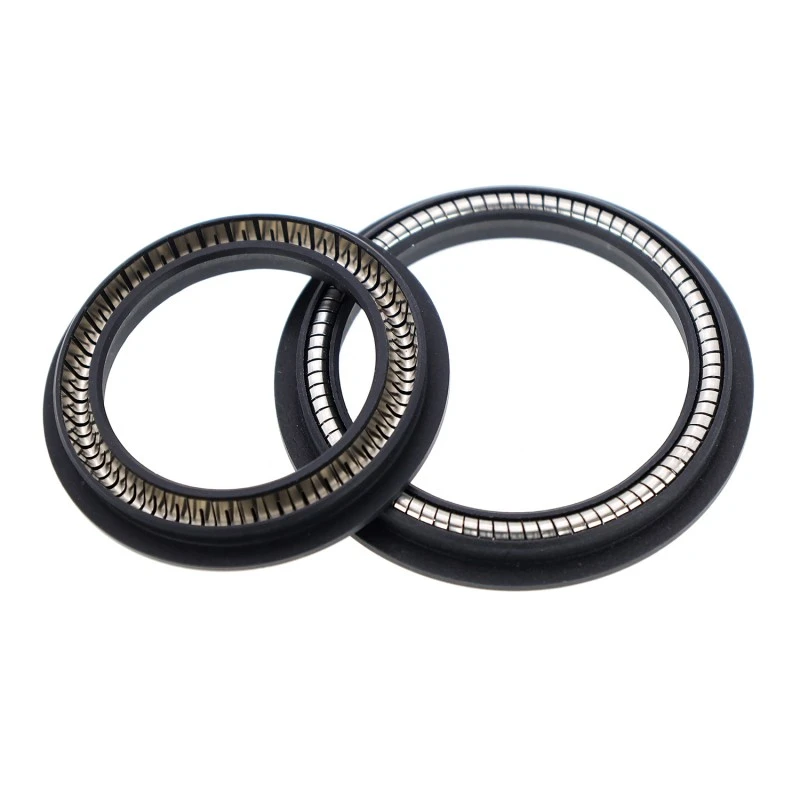

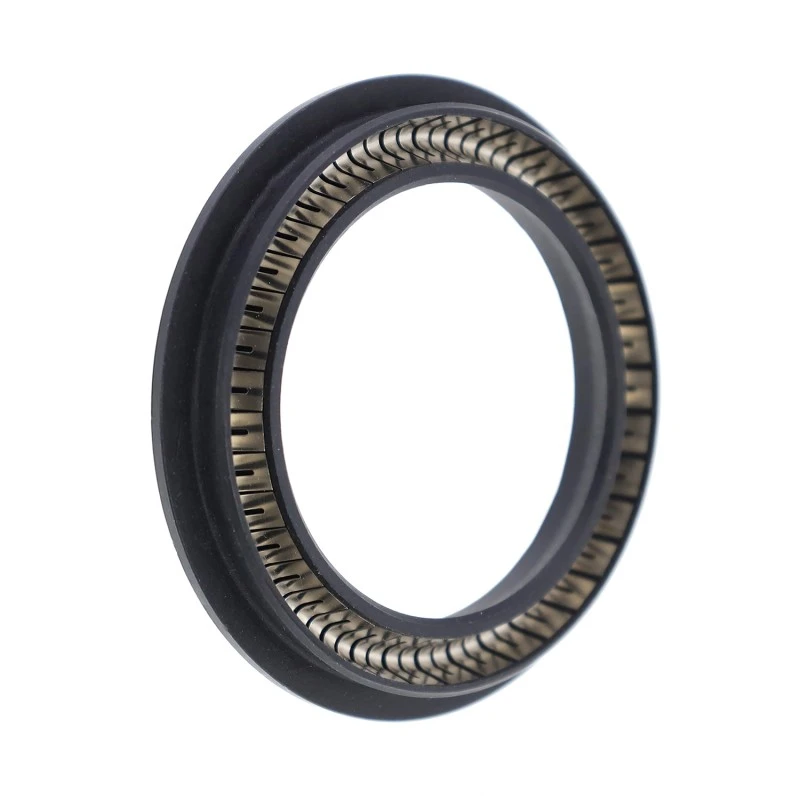

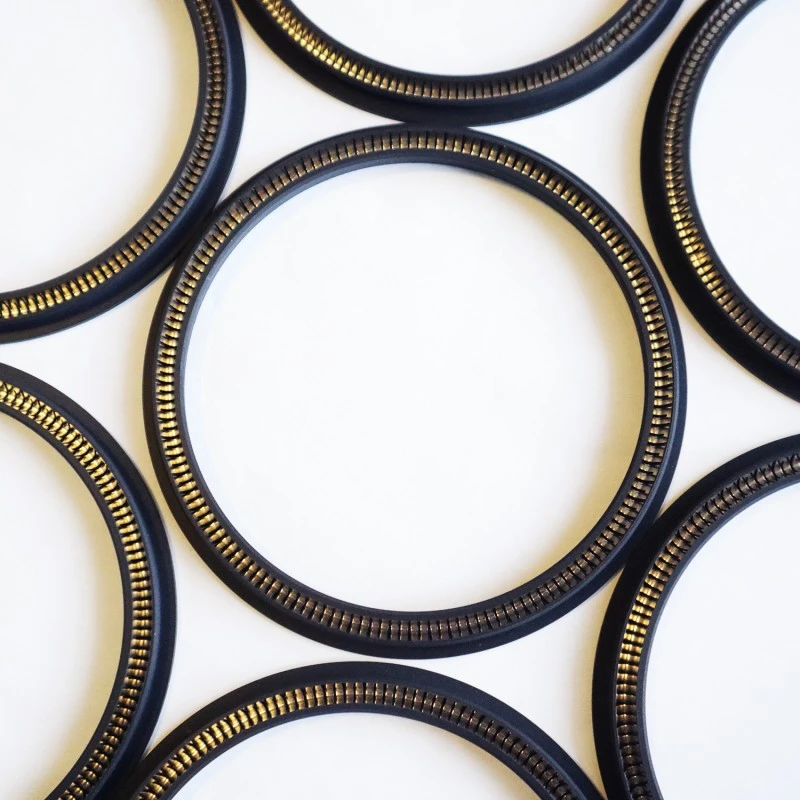

회전 샤프트용 스프링 작동 씰은 회전 샤프트 응용 분야에 사용되는 고성능 단방향 압력 씰입니다. RC2055 로터리 씰은 스테인리스 스틸 스프링과 고성능 플라스틱으로 구성됩니다. RC2055-B 및 RC2055-C를 사용할 때는 적절한 엘라스토머 소재를 신중하게 선택해야 합니다.

적용 가능한 작동 조건(극단적인 값이 동시에 발생해서는 안 됨)

압력/MPa	온도 / ℃		속도 /m/s			중간
≤35	RC2055	RC2055-B/C	RC2055	RC2055-B	RC2055-C	거의 모든 액체 및 기체 매체
≤35	-200~+250	-35~+250	<2M/S	<6M/S	<2M/S	거의 모든 액체 및 기체 매체

재료 선택

1. 사용 가능한 O-링 재질로는 R01 니트릴 고무(NBR), R02 불소 고무(FKM) 등이 있습니다.

2. 씰 링 재질: PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등

3. 스테인레스 스틸 스프링: V자형 스프링.

생산 공정 관리

RuiChen의 현대적인 생산 기지에는 고정밀 사출 성형 기계, 자동 진공 가황 기계 및 CNC 정밀 가공 장비가 갖추어져 있습니다. 생산 과정에서 SPC(통계적 공정 제어) 방법을 활용하여 온도, 압력, 시간과 같은 주요 공정 매개변수를 실시간으로 모니터링하여 모든 성형 제품이 높은 일관성과 안정성을 나타내도록 보장합니다.

중요한 제품의 경우 무작위 샘플링이 아닌 100% 검사 시스템을 구현하여 고객에게 배송되는 모든 씰이 적격인지 확인합니다.

주문예

RC2055-40-PTFE4+V: 샤프트 직경 40, 밀봉 링 재질 PTFE4, 스테인리스강 스프링은 V자형입니다.

RC2055-B-40-PTFE4+R02: 샤프트 직경 40, 밀봉 링 재질 PTFE4, 일치하는 O-링은 불소고무입니다.

RC2055-C-40-PTFE4+R02: 샤프트 직경 40, 밀봉 링 재질 PTFE4, 일치하는 O-링은 불소고무입니다.

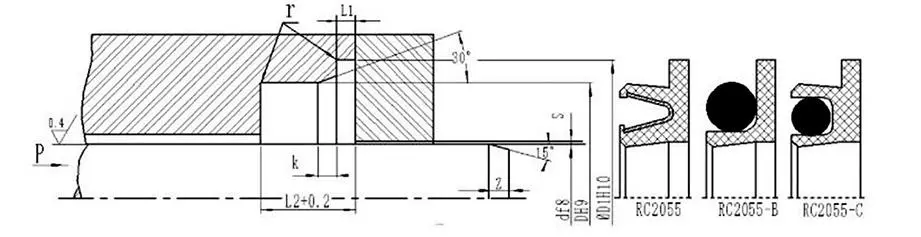

사양표(파라미터 범위 내의 모든 사양 사용 가능)

로드 직경 범위 d f8	그루브 직경 DH9	그루브 직경 D1H10	가장자리 깊이 L1	홈 너비 L	모따기 k 가져오기	방사형 클리어런스 Smax		모따기 길이	r 최대
로드 직경 범위 d f8	그루브 직경 DH9	그루브 직경 D1H10	가장자리 깊이 L1	홈 너비 L	모따기 k 가져오기	10MPA	20MPA	모따기 길이	r 최대
5~19.9	d+5	d+9	0.85-0.1	3.6	0.3	0.15	0.1	Z최소=0.8L	0.8
20~39.9	d+7	d+12.5	1.35-0.15	4.8	0.4	0.20	0.15		1.1
40~400.9	d+10.5	d+17.5	1.8-02	7.1	0.5	0.25	0.20		1.4
401~1500	d+14	d+22	2.8-02	9.5	0.5	0.30	0.25		1.6

참고: 회전 샤프트의 표면 경도는 HRC ≥ 58인 것이 좋습니다.

사양 및 치수표 (동일한 사양의 RC2055-B, RC2055-C에 적용되는 표입니다.)

모델	d	D	D1	L	L1	모델	d	D	D1	L	L1
RC2055-5	5	10	14	3.6	0.85	RC2055-28	28	35	40.5	4.8	1.35
RC2055-6	6	11	15	3.6	0.85	RC2055-30	30	37	42.5	4.8	1.35
RC2055-8	8	13	17	3.6	0.85	RC2055-32	32	39	44.5	4.8	1.35
RC2055-10	10	15	19	3.6	0.85	RC2055-35	35	42	47.5	4.8	1.35
RC2055-12	12	17	21	3.6	0.85	RC2055-36	36	43	48.5	4.8	1.35
RC2055-15	15	20	24	3.6	0.85	RC2055-40	40	50.5	57.5	7.1	1.8
RC2055-18	18	23	27	3.6	0.85	RC2055-45	45	55.5	62.5	7.1	1.8
RC2055-20	20	27	32.5	4.8	1.35	RC2055-50	50	60.5	67.5	7.1	1.8
RC2055-22	22	29	34.5	4.8	1.35	RC2055-55	55	65.5	72.5	7.1	1.8
RC2055-25	25	32	37.5	4.8	1.35	RC2055-56	56	66.5	73.5	7.1	1.8

모델	d	D	D1	L	L1	모델	d	D	D1	L	L1
RC2055-60	60	70.5	77.5	7.1	1.8	RC2055-210	210	220.5	227.5	7.1	1.8
RC2055-63	63	73.5	80.5	7.1	1.8	RC2055-220	220	230.5	237.5	7.1	1.8
RC2055-65	65	75.5	82.5	7.1	1.8	RC2055-230	230	240.5	247.5	7.1	1.8
RC2055-70	70	80.5	87.5	7.1	1.8	RC2055-240	240	250.5	257.5	7.1	1.8
RC2055-80	80	90.5	97.5	7.1	1.8	RC2055-250	250	260.5	267.5	7.1	1.8
RC2055-90	90	100.5	107.5	7.1	1.8	RC2055-260	260	270.5	277.5	7.1	1.8
RC2055-100	100	110.5	117.5	7.1	1.8	RC2055-280	280	290.5	297.5	7.1	1.8
RC2055-110	110	120.5	127.5	7.1	1.8	RC2055-300	300	310.5	317.5	7.1	1.8
RC2055-115	115	125.5	132.5	7.1	1.8	RC2055-320	320	330.5	337.5	7.1	1.8
RC2055-120	120	130.5	137.5	7.1	1.8	RC2055-350	350	360.5	367.5	7.1	1.8
RC2055-125	125	135.5	142.5	7.1	1.8	RC2055-380	380	390.5	397.5	7.1	1.8
RC2055-130	130	140.5	147.5	7.1	1.8	RC2055-400	400	410.5	417.5	7.1	1.8
RC2055-140	140	150.5	157.5	7.1	1.8	RC2055-420	420	434	442	9.5	2.8
RC2055-150	150	160.5	167.5	7.1	1.8	RC2055-450	450	464	472	9.5	2.8
RC2055-160	160	170.5	177.5	7.1	1.8	RC2055-480	480	494	502	9.5	2.8
RC2055-170	170	180.5	187.5	7.1	1.8	RC2055-500	500	514	522	9.5	2.8
RC2055-180	180	190.5	197.5	7.1	1.8	RC2055-600	600	614	622	9.5	2.8
RC2055-190	190	200.5	207.5	7.1	1.8	RC2055-700	700	714	722	9.5	2.8
RC2055-200	200	210.5	217.5	7.1	1.8	RC2055-800	800	814	822	9.5	2.8

참고: 필요한 사양이 이 표에 나열되지 않은 경우 당사에 문의하십시오. 우리는 최대 1600mm 크기의 제품을 공급할 수 있습니다.
