와이퍼 링

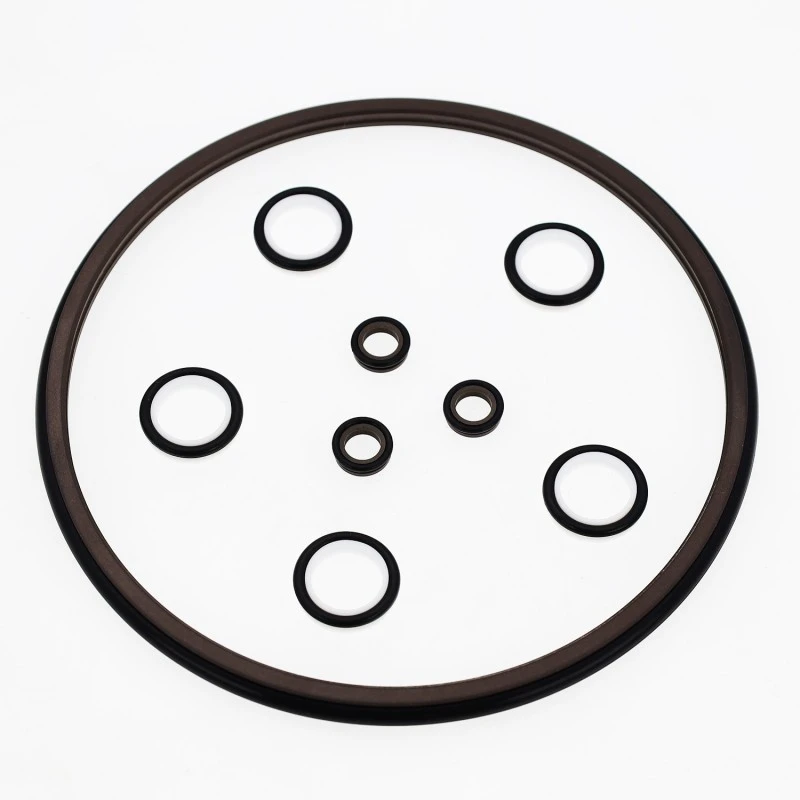

Ruichen Seal(중국의 유명한 피스톤 로드 씰 제조업체 및 공급업체)이 출시한 이중 립 조합 더스트 씰은 채워진 PTFE 씰링 링과 O-링으로 구성됩니다. 양방향 먼지 보호 및 자동 마모 보상 기능, 낮은 마찰, 긴 수명 및 강력한 적응성을 갖추고 있으며 왕복 운동, 스윙 및 나선형과 같은 다양한 산업 동작 시나리오에 널리 사용됩니다.

문의 보내기

제품 설명

성능 및 응용

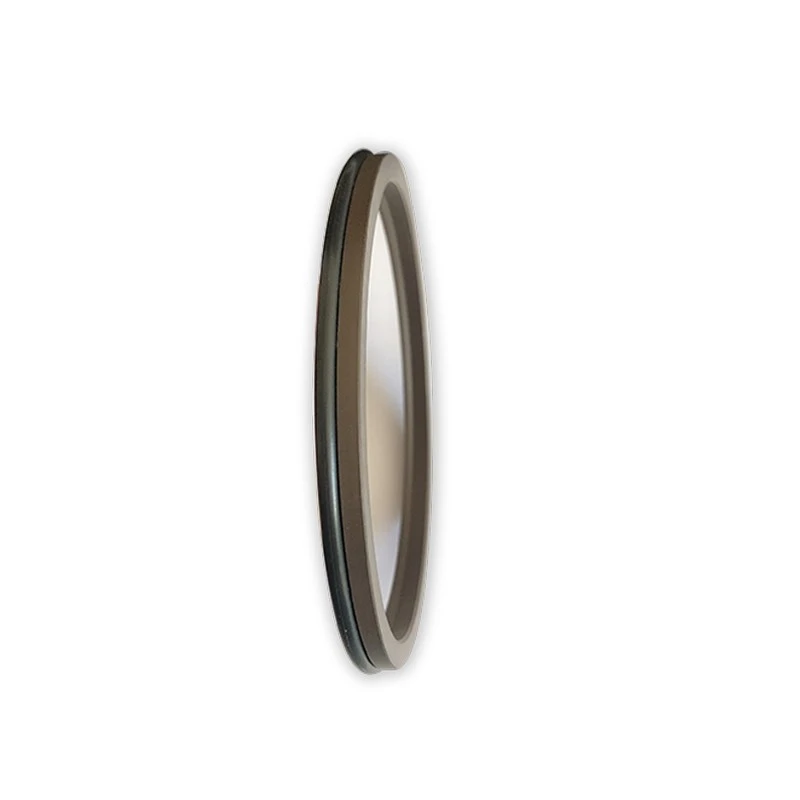

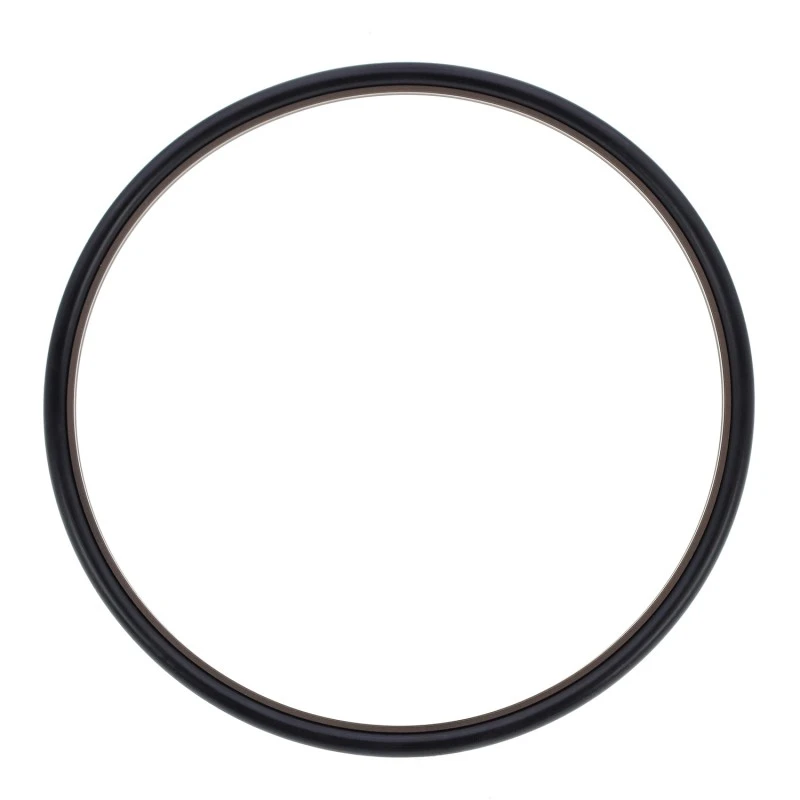

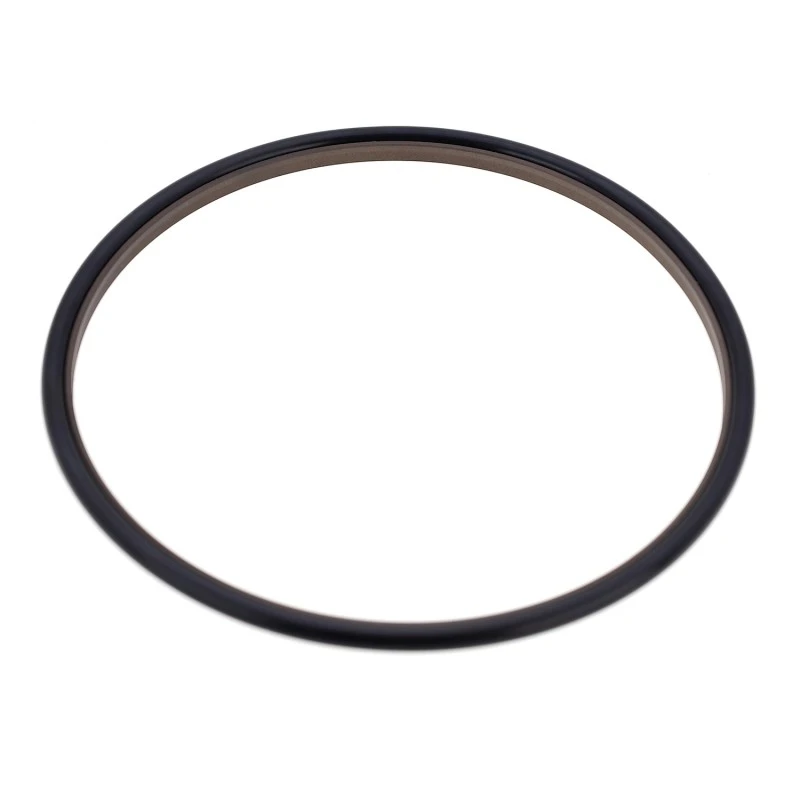

이중 립 조합 와이퍼 씰은 PTFE로 채워진 이중 립 와이퍼 링과 O-링으로 구성된 양방향 와이퍼 씰입니다. O-링은 예압을 제공하여 PTFE 링의 마모를 보상합니다. 왕복 운동, 진동 운동, 나선형 운동에 적합합니다.

작동 조건

압력 Mpa	온도 ℃	속도 m/s	중간
-	-35~+100 (O-링 NBR과 일치)	6	유압유, 유제, 물 등
	-20~+200(O-링 FKM과 일치)

주문 예

주문 모델 RCF02-80-PTFE3-R01

RCF02 - 모델 80 - 샤프트 직경 PTFE3 - 범용 수정 PTFE RO1 - 일치하는 고무 재질 코드

니트릴(NBR) - R01, 탄화플루오르(FKM) - RO2

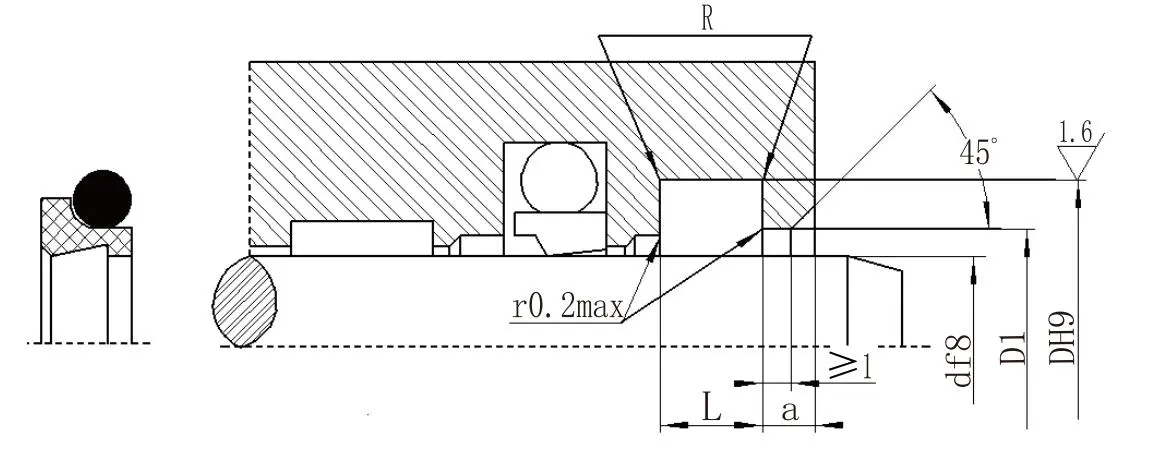

사양 매개변수 테이블(매개변수 범위 내의 모든 크기의 제품 제공 가능)

샤프트 직경 범위 d f8	그루브 직경 D H9	그루브 폭 엘⁺⁰^.²	열린 구멍 직경 D₁H11	열린 구멍 폭 a≥	둥근 모서리 R ≤	O-링 와이어 직경 d₀
4~11	d+4.8	3.7	d+1.5	2	0.4	1.80
12~64	d+6.8	5.0	d+1.5	2	0.7	2.65
65~250	d+8.8	6.0	d+1.5	3	1.0	3.55
251~420	d+12.2	8.4	d+2.0	4	1.5	5.30
421~650	d+16.0	11.0	d+2.0	4	1.5	7.00
651~1500	d+20.0	14.0	d+2.5	5	2.0	8.60
