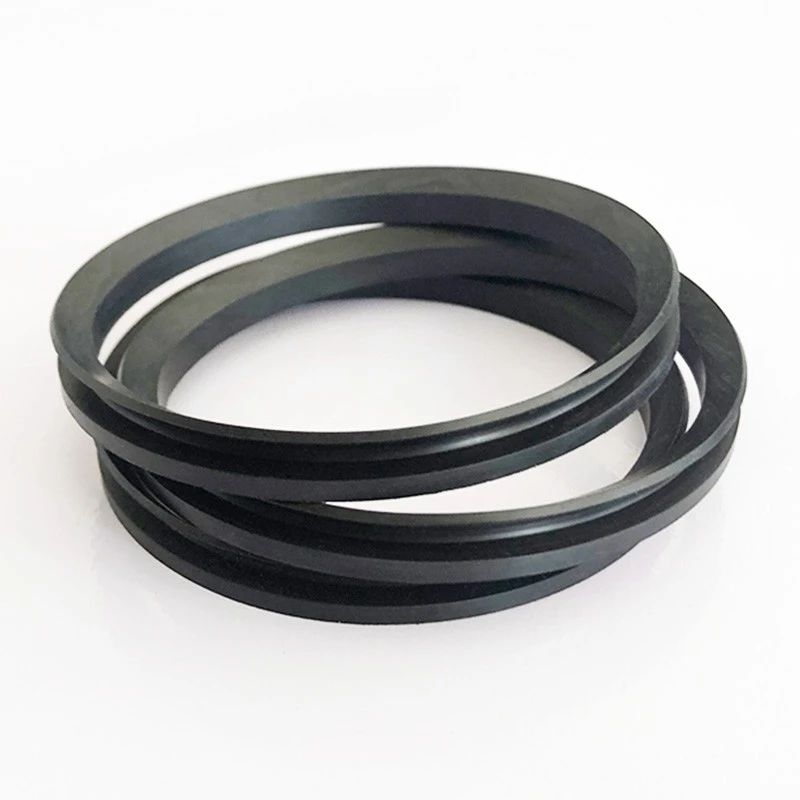

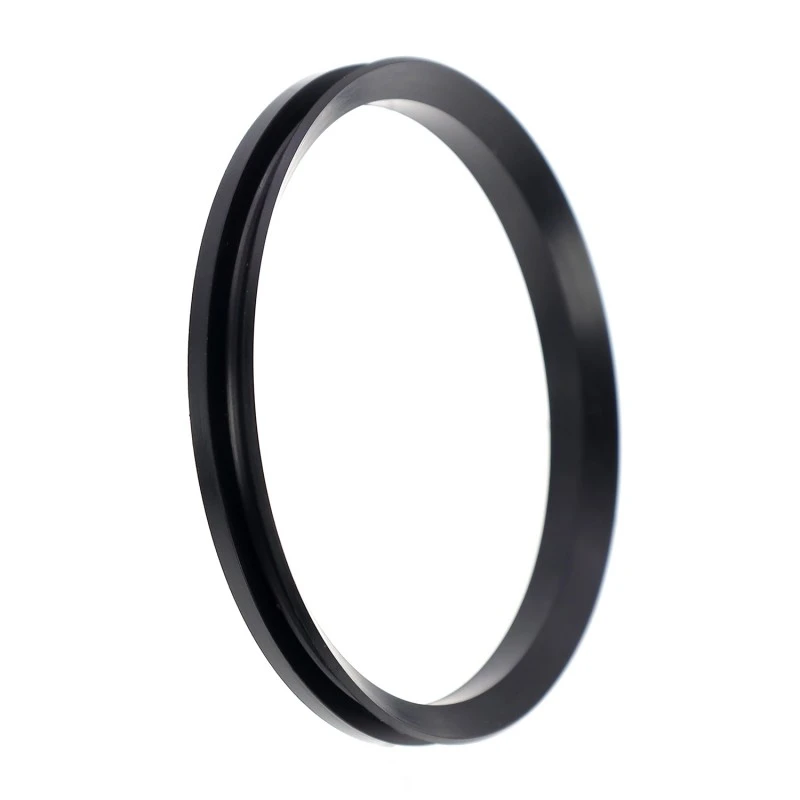

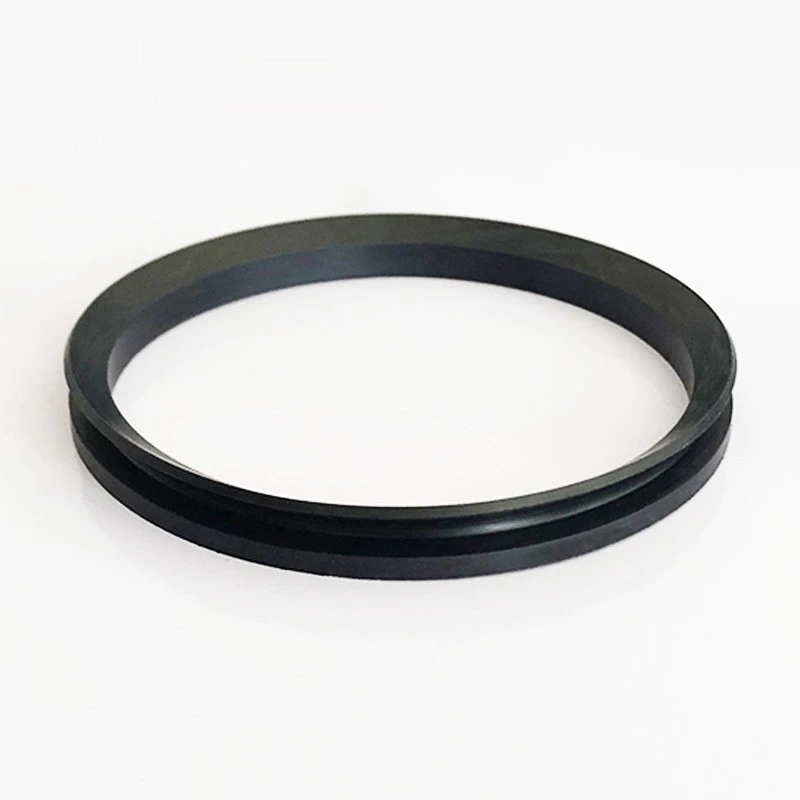

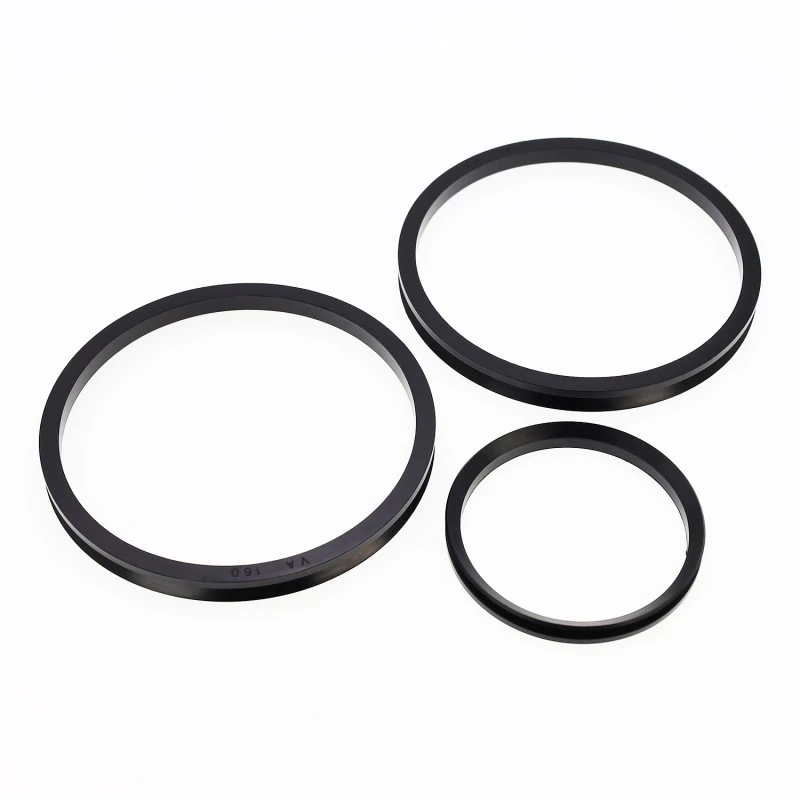

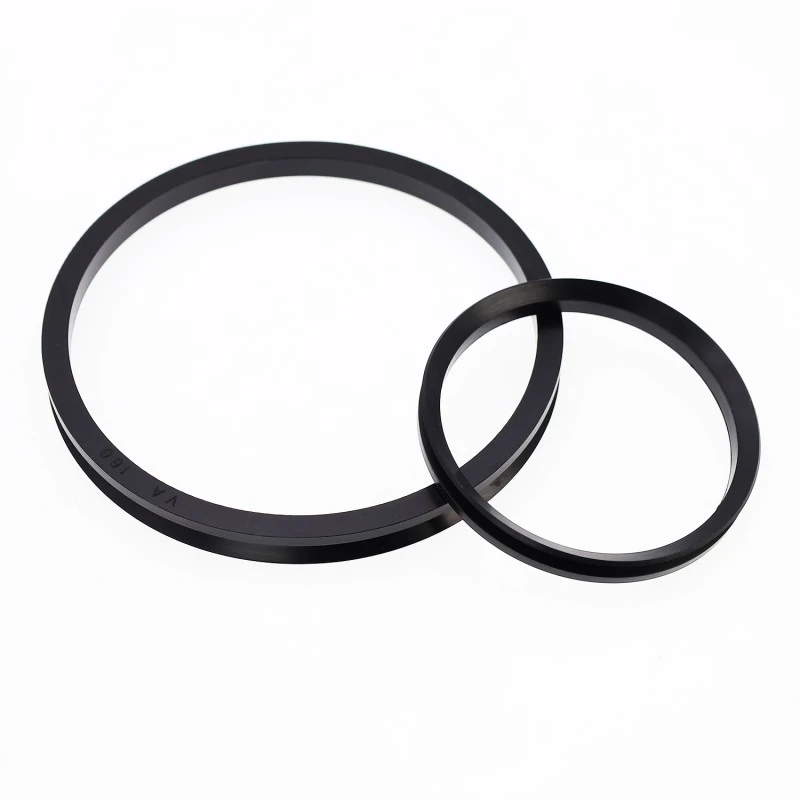

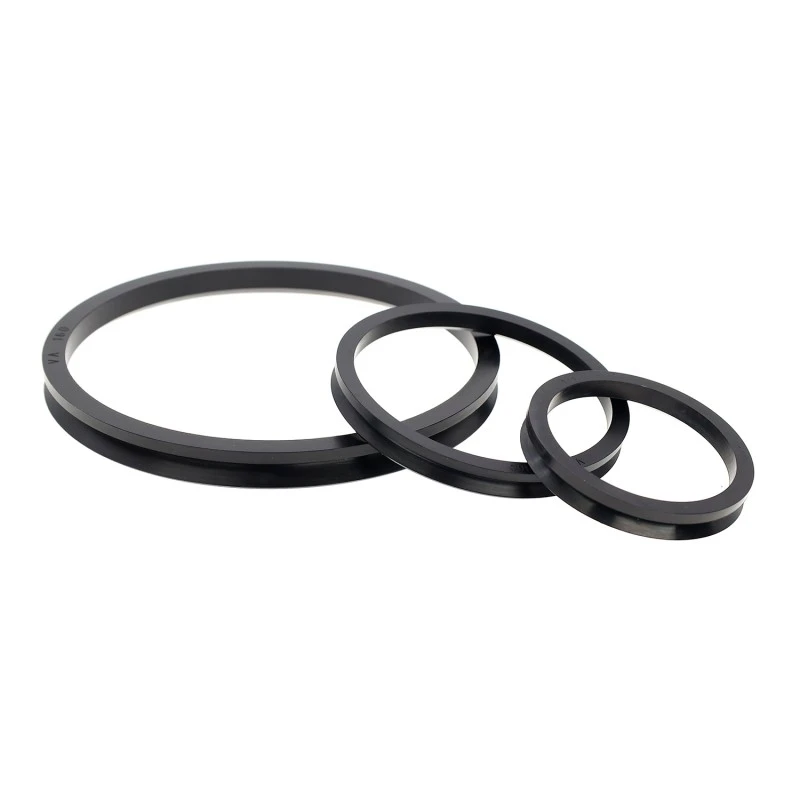

VA VS 물개

VA VS 워터 씰은 상대 회전 표면을 씰링하고 물, 먼지, 그리스 및 기타 외부 오염 물질이 베어링 영역이나 씰링 시스템에 들어가는 것을 방지하여 씰링 시스템을 보호하는 데 사용됩니다. 대부분의 베어링 응용 분야에 사용할 수 있으며 1차 씰이 고장나기 쉬운 열악한 환경에서 2차 씰로 사용할 수 있습니다. 100℃를 초과하는 온도에서는 불소고무를 사용해야 합니다.

문의 보내기

제품 설명

특징

1. 설치가 간편하며, 고무의 탄성으로 정상적으로 늘어나며 샤프트에 단단히 고정됩니다.

2. 립의 접촉 압력이 낮고 내마모성이 우수합니다.

3. 어느 정도의 샤프트 편심이 허용됩니다.

4. 먼지, 분말, 물 및 그 혼합물의 유입을 효과적으로 방지합니다.

a-기판 b-실링 립 C-웨스트

부분	이름	속도	온도	압력	중간	사용 가능 범위
	버지니아	15m/초	35~+100(NBR) -20~+180(FKM)	0.03	유압유, 유제, 물, 그리스 등	3~6000mm
	VS	15m/초	35~+100(NBR) -20~+180(FKM)	0.03	유압유, 유제, 물, 그리스 등	12~200mm

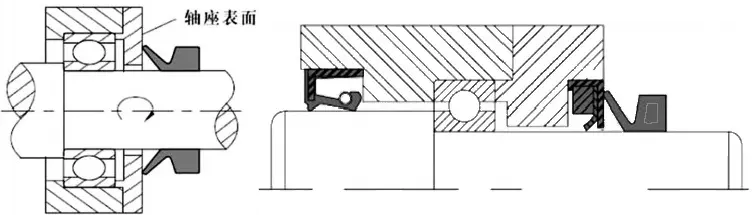

V자형 물개 개략도

마찰 표면에 권장되는 표면 거칠기

라(μm)	선형 속도(m/s)	중간
0.4-0.8	>10	기름, 물
0.8-1.6	5-10	튀는 기름, 튀는 물, 그리스
1.6-2.0	1-5	그리스, 먼지, 튀는 물
2.0-2.5	<1	그리스, 먼지

참고: 표면 품질은 Ra 0.05μm를 초과해서는 안 됩니다.

VA 사양 및 홈 치수표

제품번호	DL	d2	d3	지하 1층	d	C	B	A
Va3	2.7~3.5	d1+1	d1+4	2.5±0.3	2.5	1.5	3	2.1
Va4	3.5~4.5		d1+6	3±0.4	3.2	2	3.7	2.4
Va5	4.5~5.5				4
Va6	5.5~6.5				5
Va7	6.5~8				6
Va8	8~9.5				7
Va10	9.5~11.5		d1+9	4.5±0.6	9	3	5.5	3.4
Va12	11.5~12.5				10.5
Va14	13.5~15.5				12.5
Va16	15.5~17				14
Va18	17.5~19				16
Va20	19~21	d1+2	d1+12	6±0.8	18	4	7.5	4.7
Va22	21~24				20
Va25	24~27				22
Va28	27~29				25
Va30	29~31				27
Va32	31~33				29
Va35	33~36				31
Va38	36~38				34
Va40	38~43		d1+15	7±1	36	5	9	5.5
Va45	43~48				40
Va50	48~53				45
Va55	53~58				49
Va60	58~63				54
Va65	63~68				58
Va70	68~73	d1+3	DL+18	9±1.2	63	6	11	6.8
Va75	73~78				67
Va80	78~83				72
Va85	83~88				76
Va90	88~93				81
Va95	93~98				85
Va100	98~105				90

제품번호	DL	d2	d3	BI	d	C	B	A
발10	105~115	d1+4	d1+21	10.5±1.5	99	7	12.8	7.9
Va120	115~125				108
Va130	125~135				117
Va140	135~145				126
Va150	145~155				135
Va160	155~165		d1+24	12±1.8	144	8	14.5	9
Va170	165~175				153
Va180	175~185				162
Va190	185~195				171
Va200	190~210	d1+10	d1+45	20±4	180	15	25	14.3
Va220	210~235				198
Va250	235~265				225
Va275	265~290				247
Va300	290~310				270
Va325	310~335				292
Va350	335~365				315
Va375	365~390				337
Va400	390~430				360
Va450	430~480				405
Va500	480~530				450
Va550	530~580				495
Va600	580~630				540
Va650	630~665				600
Va700	665~705				630
Va725	705~745				670
Va750	745~785				705
Va800	785~830				745
Va850	830~875				785
Va900	875~920				825
Va950	920~965				865
Va1000	965~1015				910

참고: 최대 길이 6000mm까지 제품을 사용할 수 있습니다.

VS 사양 및 홈 치수표

제품번호	DL	d2	d3	지하 1층	d	C	B	A
대12	11.5~13.5	DL+1	dl+9	6.7±0.6	10.5	3	7.7	5.6
대14	13.5~15.5				12.5
대16	15.5~17.5				14
대18	17.5~19				16
대20	19~21	DL+2	DL+12	9±0.8	18	4	10.5	7.9
VS22	21~24				20
VS25	24~27				22
VS28	27~29				25
대30	29~31				27
VS32	31~33				29
VS35	33~36				31
VS38	36~38				34
대40	38-43	d1+2	DL+15	11±1	36	5	13	9.5
VS45	43~48				40
대50	48~53				45
VS55	53~58				49
대60	58~63				54
VS65	63~68				58
대70	68~73	DL+3	DL+18	13.5±1.2	63	6	15.5	11.3
대75	73~78				67
VS80	78~83				72
VS85	83~88				76
VS90	88~93				81
VS95	93~98				85
대100	98~105				90
대110	105~115	d1+4	d1+21	15.5±1.5	99	7	18	13.1
대120	115~125				108
대130	125~135				117
대140	135~145				126
대150	145~155				135
대160	155~165		d1+24	18±1.8	144	8	20.5	15
대170	165~175				153
대180	175~185				162
대190	185~195				171
대199	195~210				180
