축방향 C형 결합씰

축방향 고정 플랜지 씰링이 필요한 경우 Ruichen Sealing의 RC2872 Axial C-Type 결합 씰이 선호되는 선택입니다. 유형 A(내부 압력) 및 유형 B(외부 압력) 구성으로 제공되며 플랜지 끝 부분의 단방향 정적 밀봉 용도로 설계되었습니다. 양면 고정 플랜지 구조는 O-링 압출 실패의 위험을 제거하는 동시에 고유한 압력 활성화 밀봉 메커니즘은 탁월한 내압성을 보장하므로 수압 밀봉 요구 사항에 이상적입니다.

문의 보내기

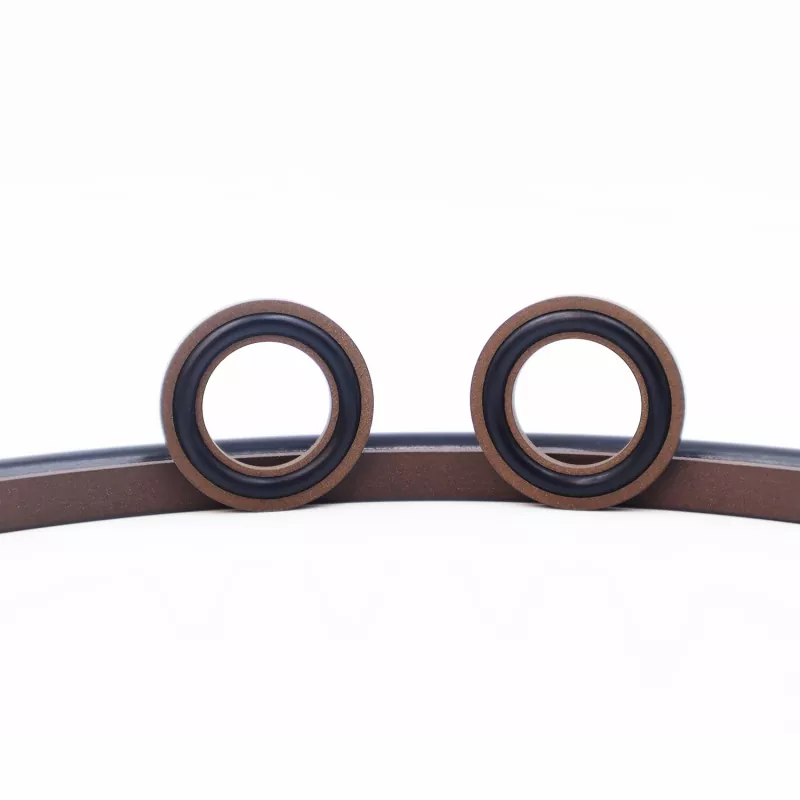

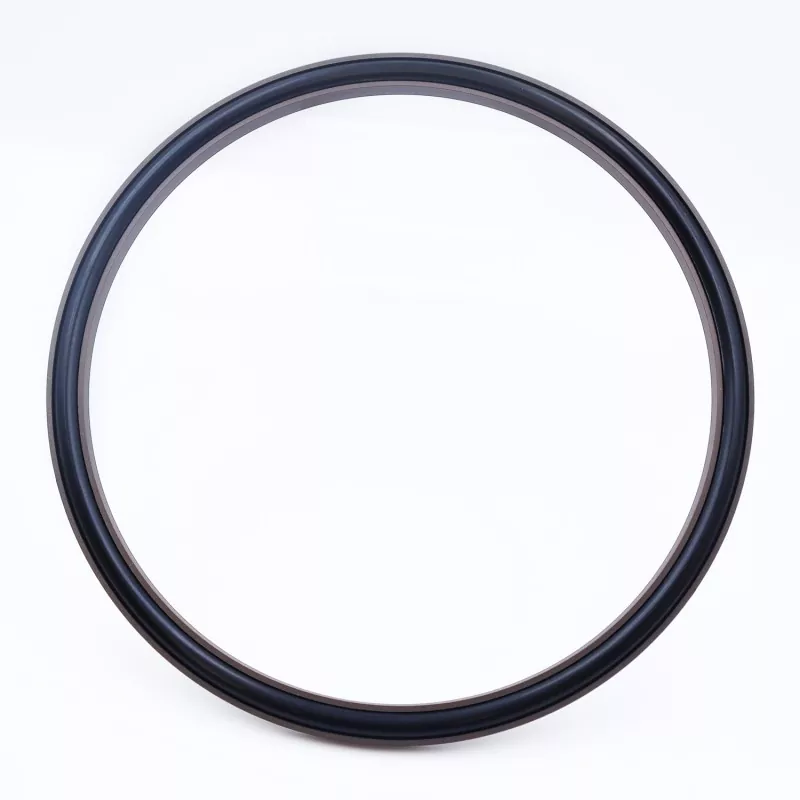

제품 설명

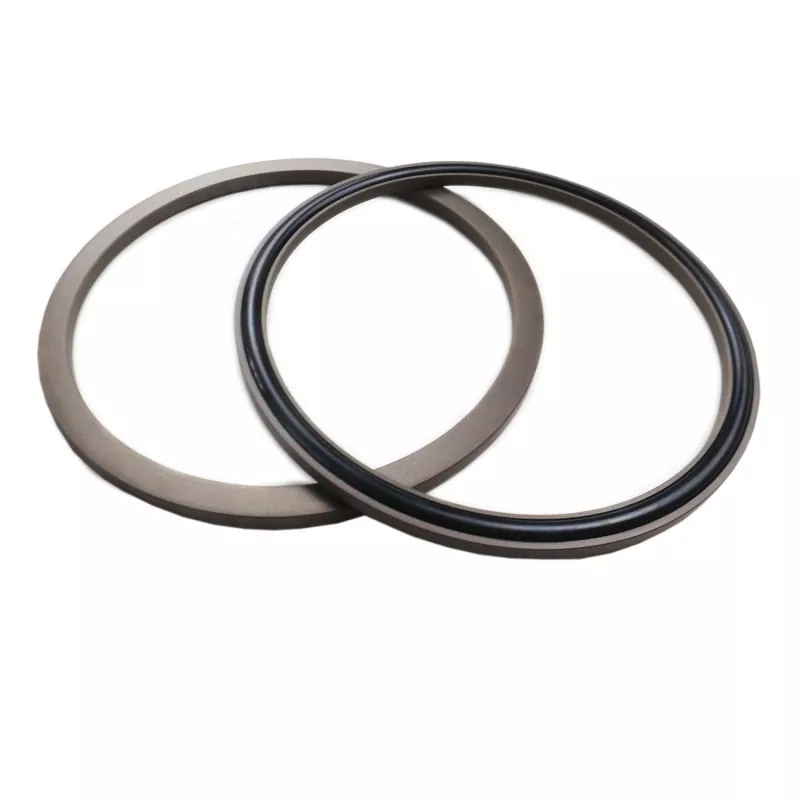

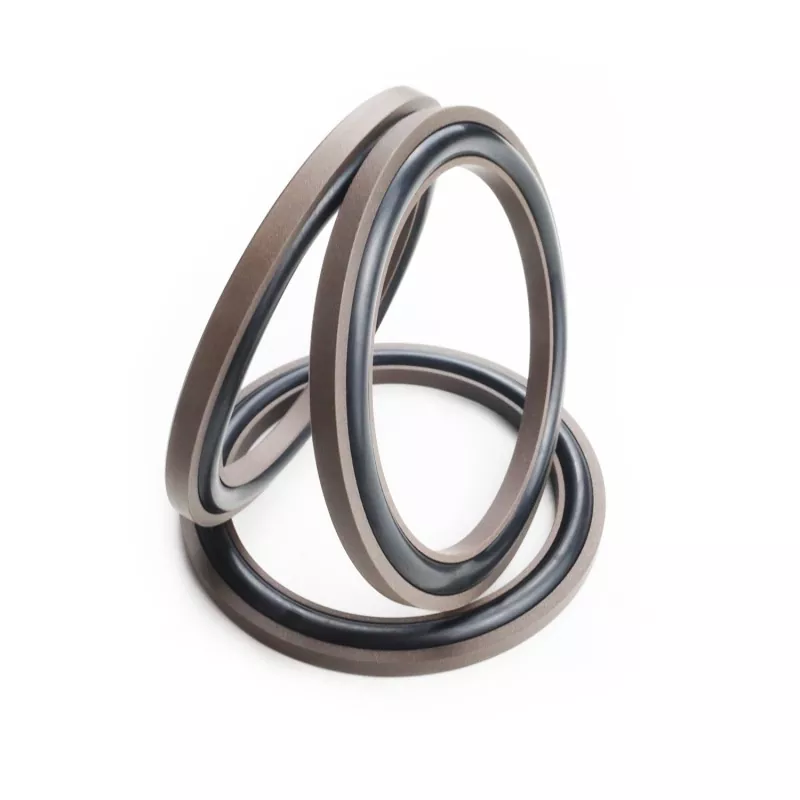

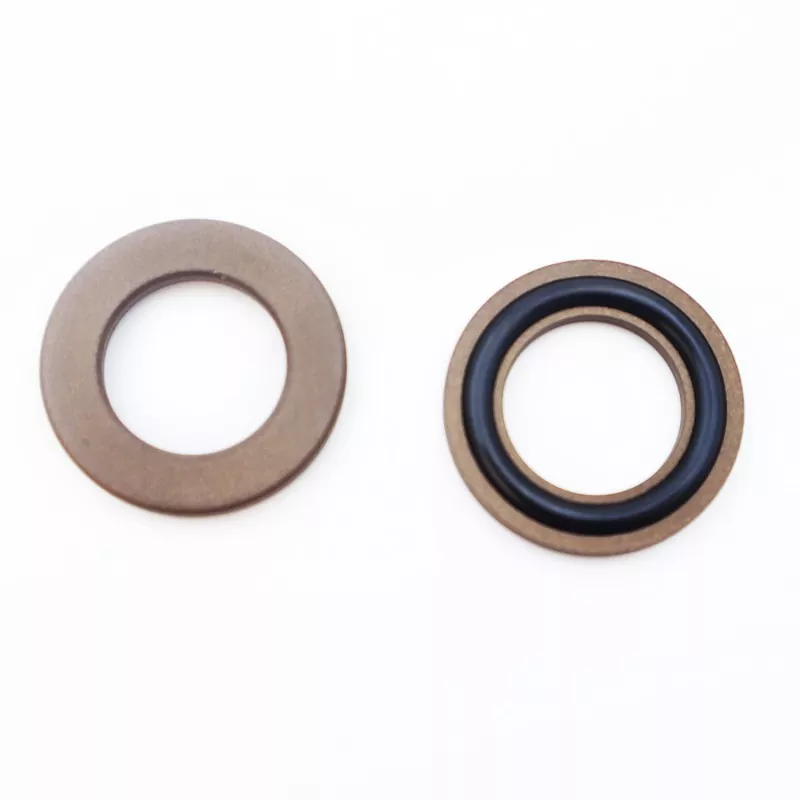

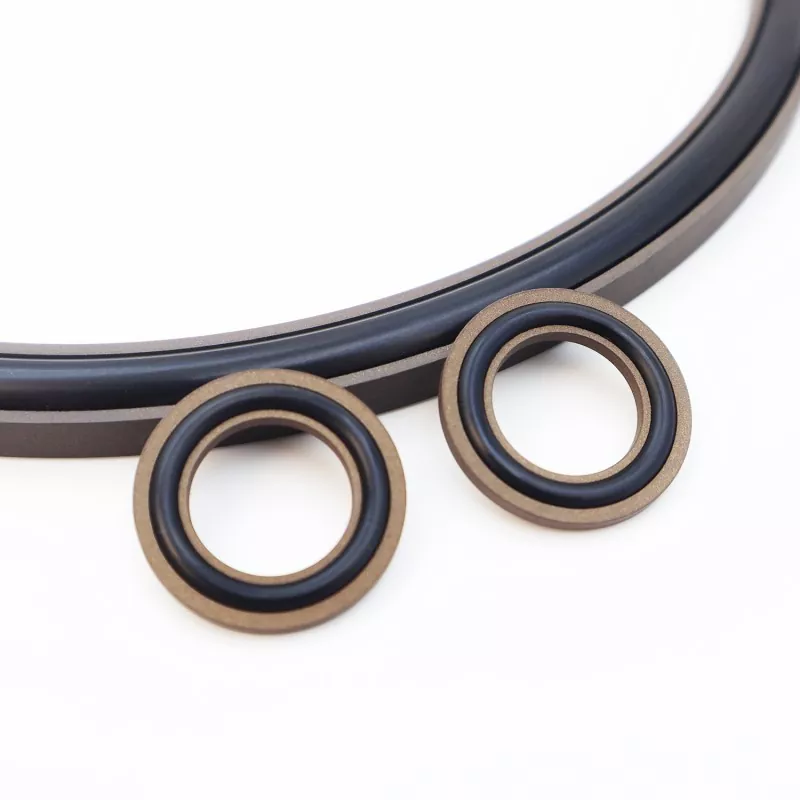

축방향 C형 결합 씰은 충전 PTFE로 만들어진 C형 씰링 링과 고무 O-링으로 구성됩니다. 이는 축(단면) 및 플랜지 씰과 같은 정적 씰링 용도로 설계되었습니다. 주요 특징으로는 긴 사용 수명, 우수한 밀봉 성능, 높은 압력 저항 및 컴팩트한 구조적 설치 공간이 있습니다. 이는 유압 씰링 용도에도 적합합니다. RC2872-A(내부 압력용)와 RC2872-B(외부 압력용)의 두 가지 버전으로 제공됩니다.

컴팩트한 디자인으로 제한된 공간에 설치가 용이하며 장기간 작동 시 안정적인 밀봉과 연장된 서비스 수명을 보장합니다. 전 범위의 사양을 재고로 보유하고 있으며, 기술 선택, 가격 문의, 대량 주문 등 글로벌 바이어에게 제공되는 서비스도 제공됩니다.

적용 가능한 작동 조건

압력(MPa)	온도(°C)	속도(m/s)	중간
≤100	-35 ~ +100(NBR O-링 포함)	-	유압유, 유제, 물 등
	-20 ~ +200(FKM O-링 포함)

원리와 응용

이 씰은 C자형 PTFE 씰링 링과 O-링으로 구성됩니다. O-링은 사전 압축을 제공하여 밀봉을 달성하는 데 필요한 조임력을 생성합니다. 압력이 가해지면 이 조임력이 증가합니다. 즉, 압력이 증가할수록 씰 성능이 향상됩니다. 슬리퍼 링의 이중 플랜지 설계 덕분에 O-링이 돌출되는 것을 방지하여 씰이 고압을 견딜 수 있습니다.

Axial C-Type Combined Seal

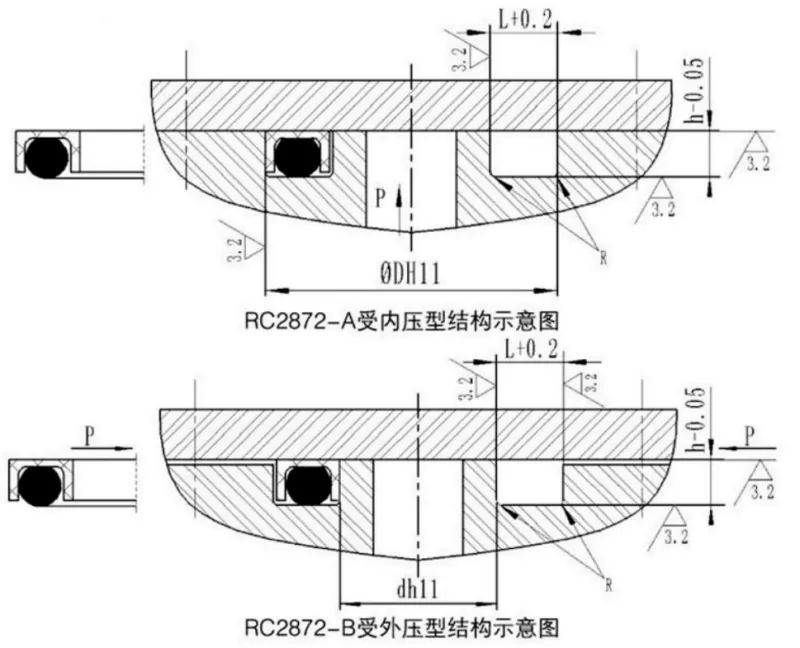

사양표

1. RC2872-A 내부압력형 사양표

매개변수 범위 내의 모든 사양을 사용할 수 있습니다.

외경 범위 D H11	그루브 깊이 h-0.05	그루브 폭 L+0.2	코너 반경 R최대	O-링 와이어 직경 하다
15~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60

2. RC2872-B 외부 압력 유형: 사양표

매개변수 범위 내의 모든 사양을 사용할 수 있습니다.

내경 범위 d h11	그루브 깊이 h-0.05	그루브 폭 L+0.2	코너 반경 R최대	O-링 와이어 직경 하다
5~30	2.35	5.5	0.4	2.65
31~50	3.10	6.6	0.4	3.55
51~127	4.65	9.6	0.5	5.30
128~499	6.25	11.7	0.6	7.00
500~1600	7.5	13.6	0.7	8.60
