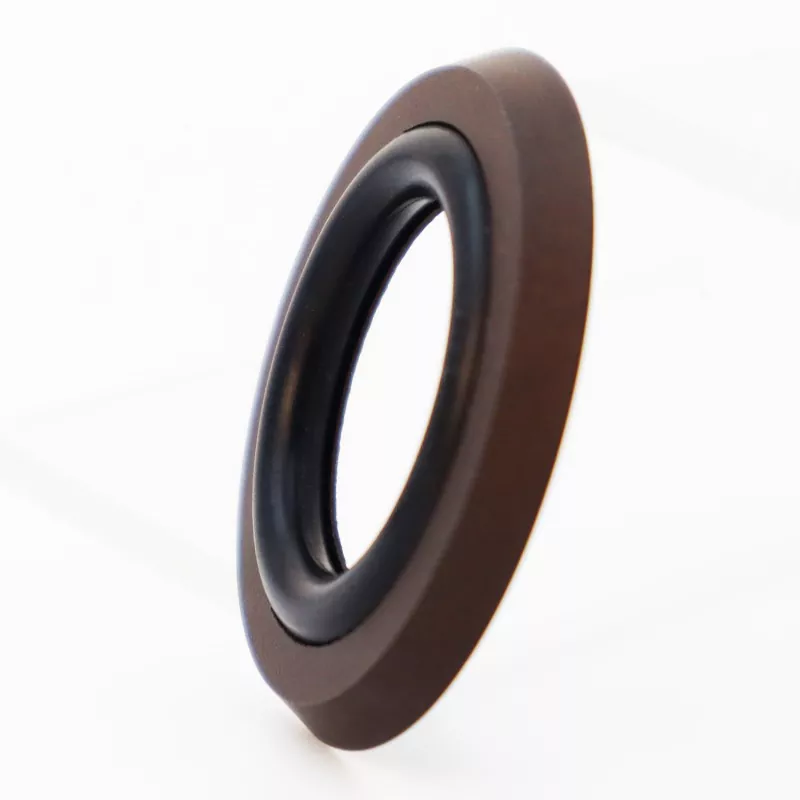

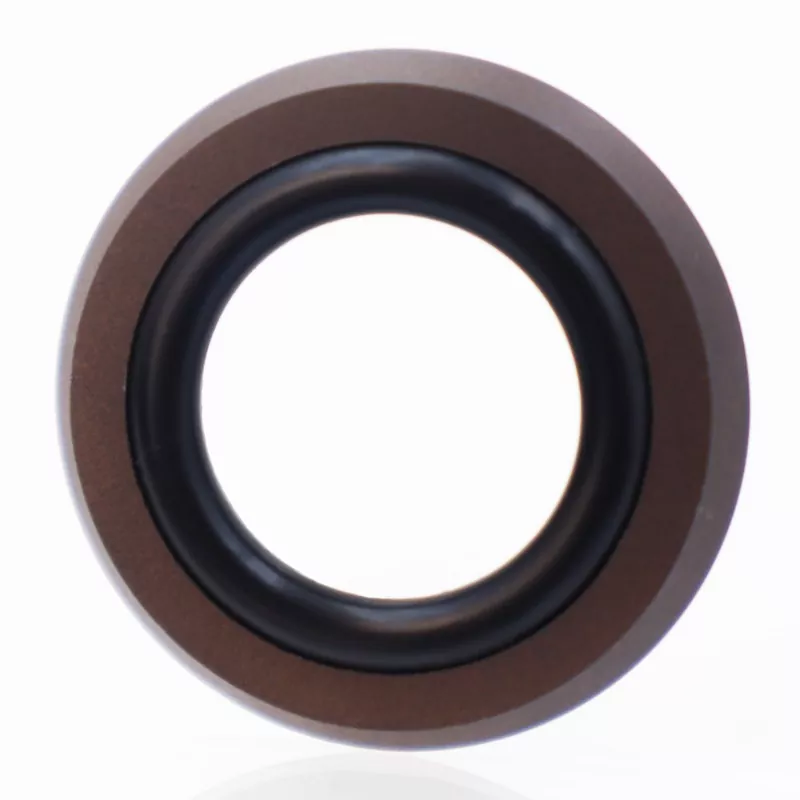

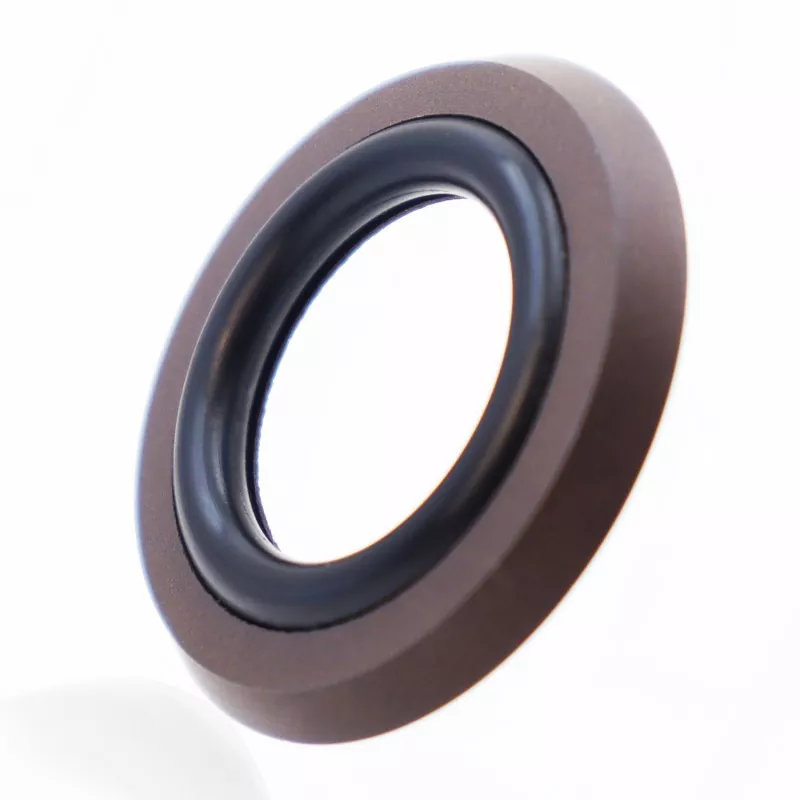

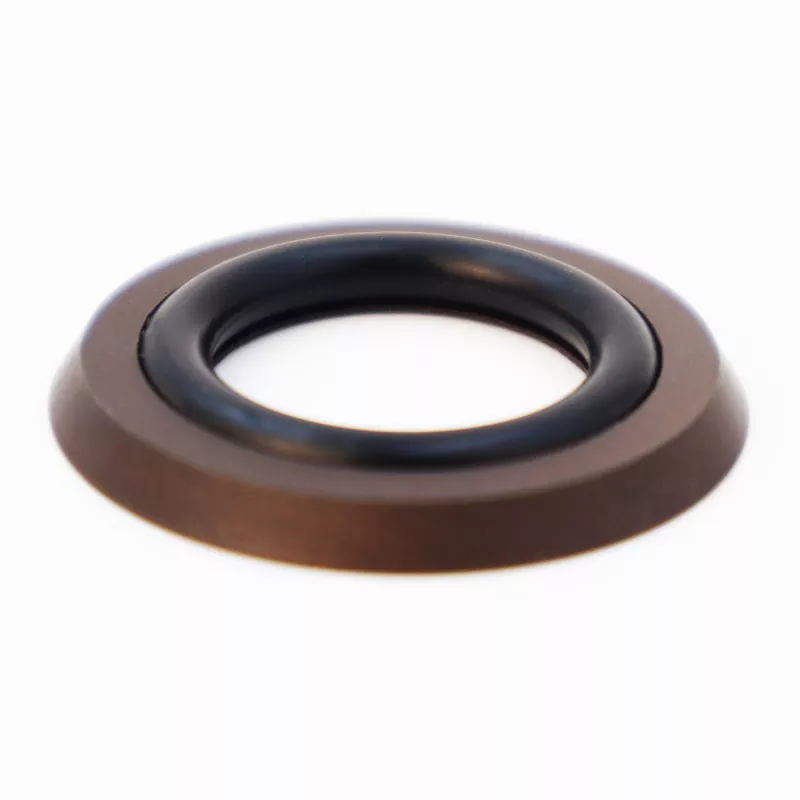

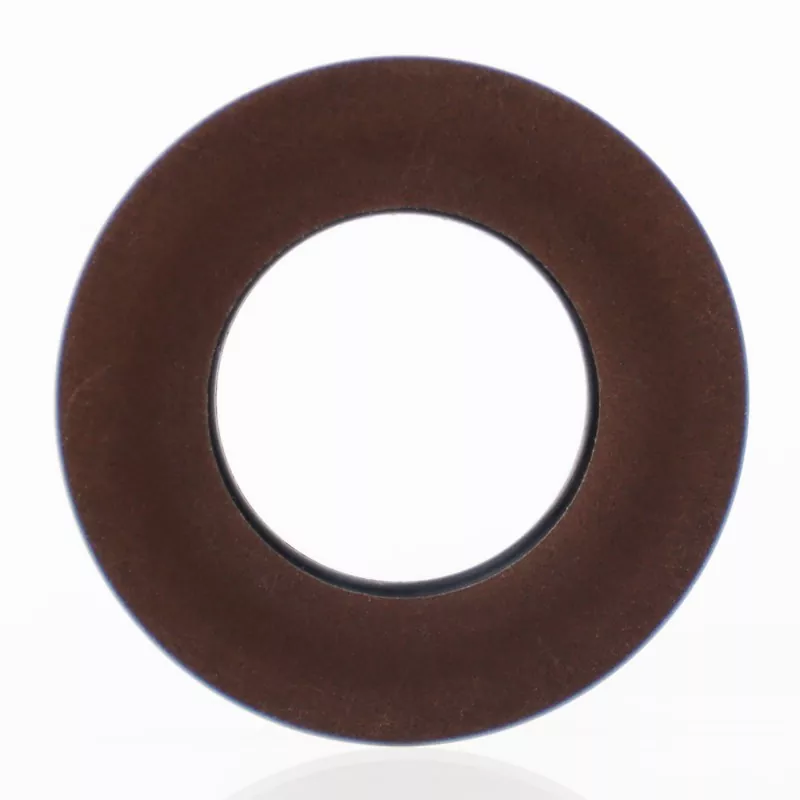

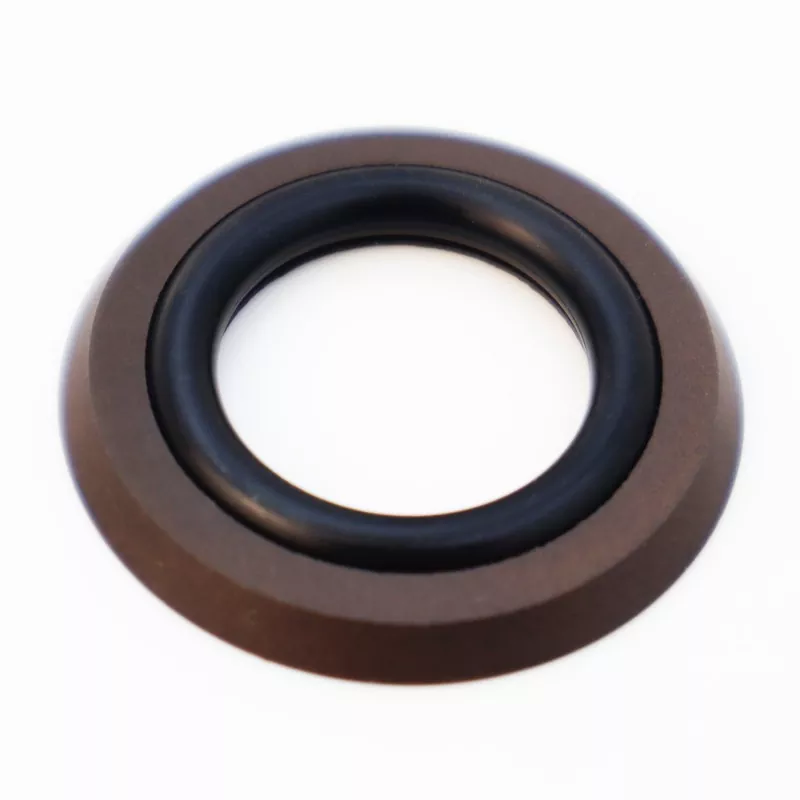

축방향 풋형 결합 씰은 채워진 PTFE로 만들어진 발 모양의 씰링 링과 고무 O-링으로 구성됩니다. 이는 축방향(단면) 및 플랜지 씰과 같은 단방향 정적 씰링 용도로 설계되었습니다. 주요 특징으로는 긴 사용 수명, 탁월한 밀봉 성능, 고압 및 초고압에 대한 저항성, 최소한의 설치 공간이 필요한 컴팩트한 디자인 등이 있습니다. 이는 유압 씰링 용도에도 적합합니다. RC2875-A(내부 압력용)와 RC2875-B(외부 압력용)의 두 가지 버전으로 제공됩니다.
컴팩트한 구조로 좁은 설치 홈에 딱 맞아 장비 누출 위험이 크게 줄어듭니다. 다양한 사양의 재고가 있으며 글로벌 바이어의 문의 및 샘플 주문을 환영합니다.
|
압력(MPa) |
온도(°C) |
속도(m/s) |
중간 |
|
≤60 |
-35 ~ +100(NBR O-링 포함) |
≤6 |
광물성 유압유, 내화유체(HFA/HFB), 물 등 |
|
-20 ~ +200(FKM O-링 포함) |

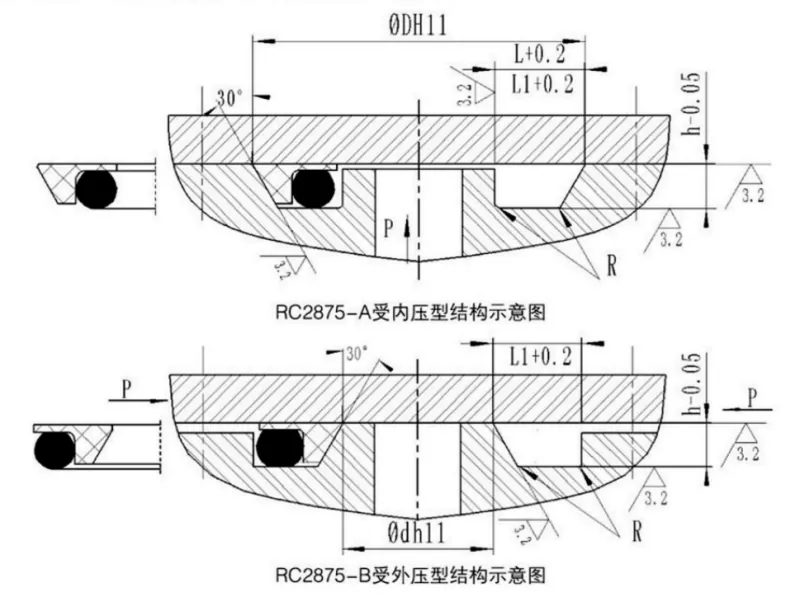

이 씰은 발 모양의 프로파일과 O-링을 갖춘 수정된 PTFE 씰 링으로 구성됩니다. 압력이 가해지면 씰의 파지력이 증가합니다. 즉, 압력이 높을수록 씰링 성능이 향상됩니다. 슬라이드 링의 발 모양 측면 플랜지 설계 덕분에 O-링이 돌출되는 것을 방지하여 씰이 고압 및 초고압을 견딜 수 있습니다.
매개변수 범위 내의 모든 사양을 사용할 수 있습니다.
|
외경 범위 D H11 |
그루브 깊이 h-0.05 |
그루브 폭 L+0.2 |
그루브 폭 L1 + 0.2 압력 > 100MPa |
코너 반경 R최대 |
O-링 와이어 직경 하다 |
|
17~50 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
51~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
매개변수 범위 내의 모든 사양을 사용할 수 있습니다.
|
내경 범위 dh11 |
그루브 깊이 h-0.05 |
그루브 폭 L+0.2 |
그루브 폭 L1 + 0.2 압력 > 100MPa |
코너 반경 R최대 |
O-링 와이어 직경 하다 |
|
5~40 |
3.1 |
6.6 |
8.6 |
0.4 |
3.55 |
|
41~127 |
4.6 |
10.0 |
12.0 |
0.5 |
5.30 |
|
128~499 |
6.3 |
13.2 |
15.2 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
15.8 |
17.8 |
0.7 |
8.60 |
