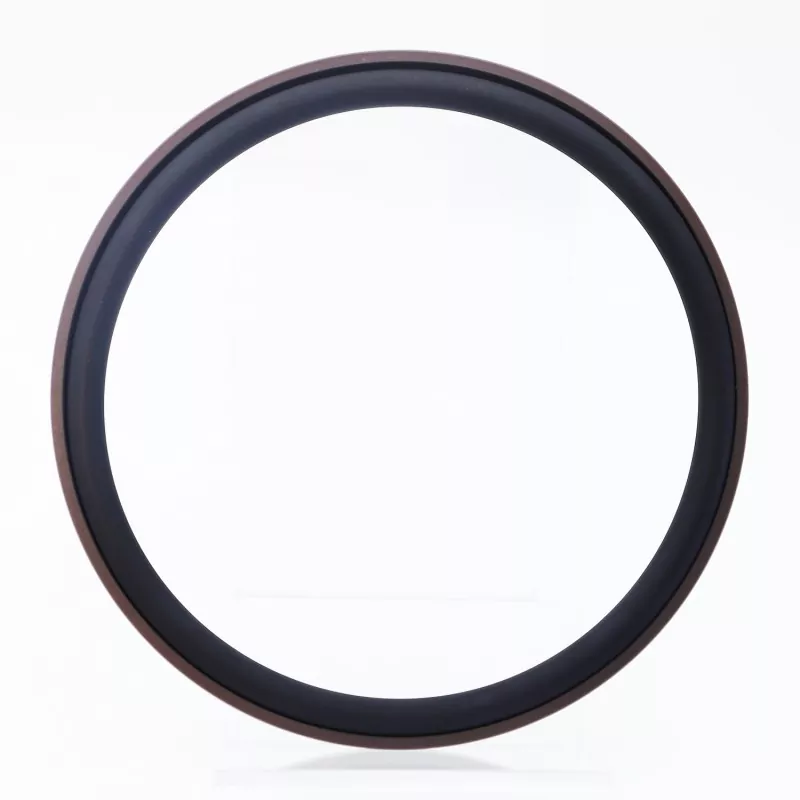

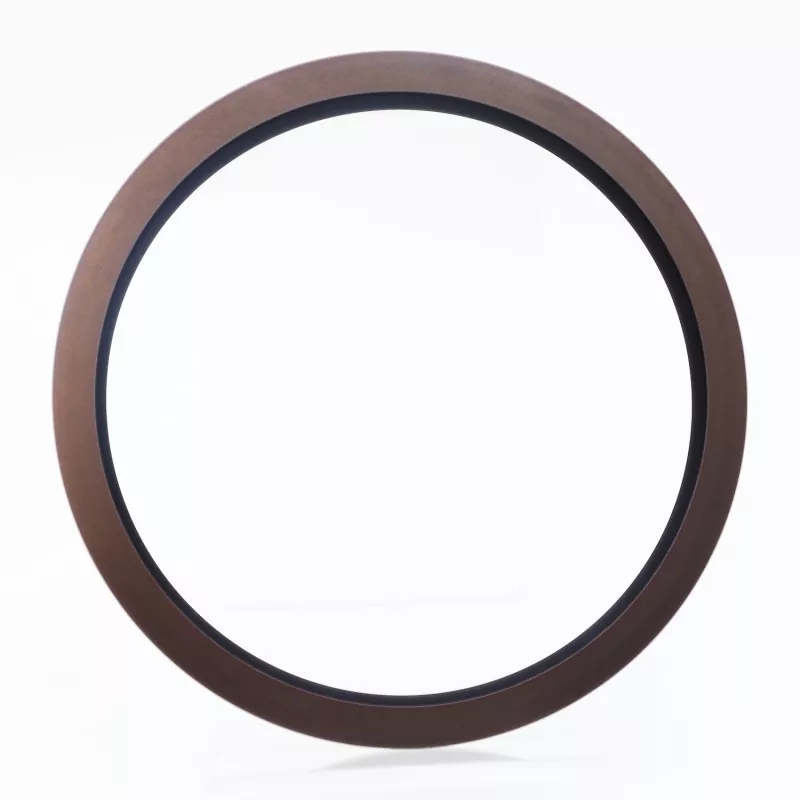

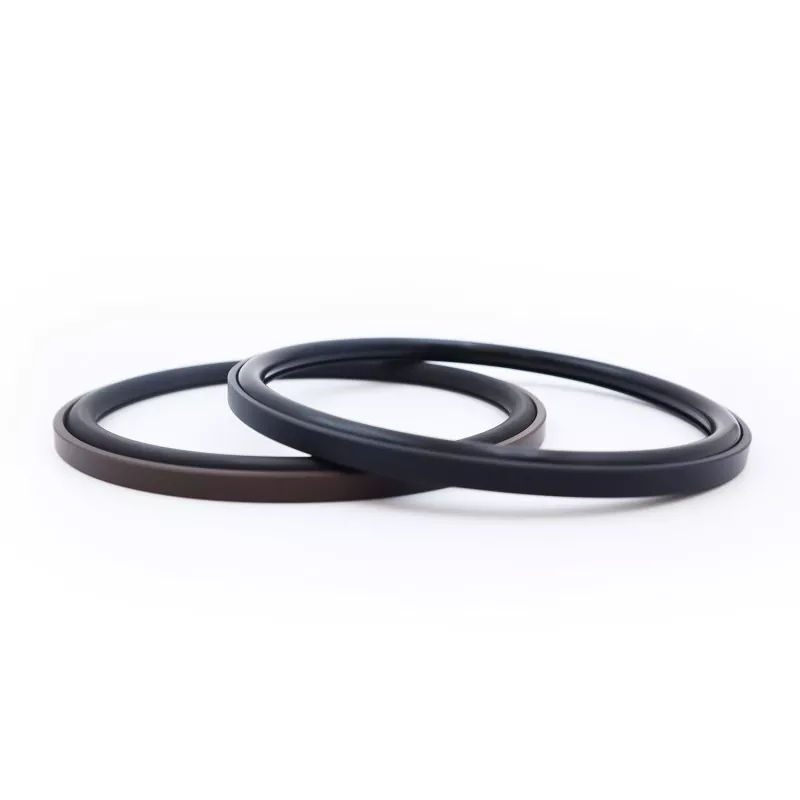

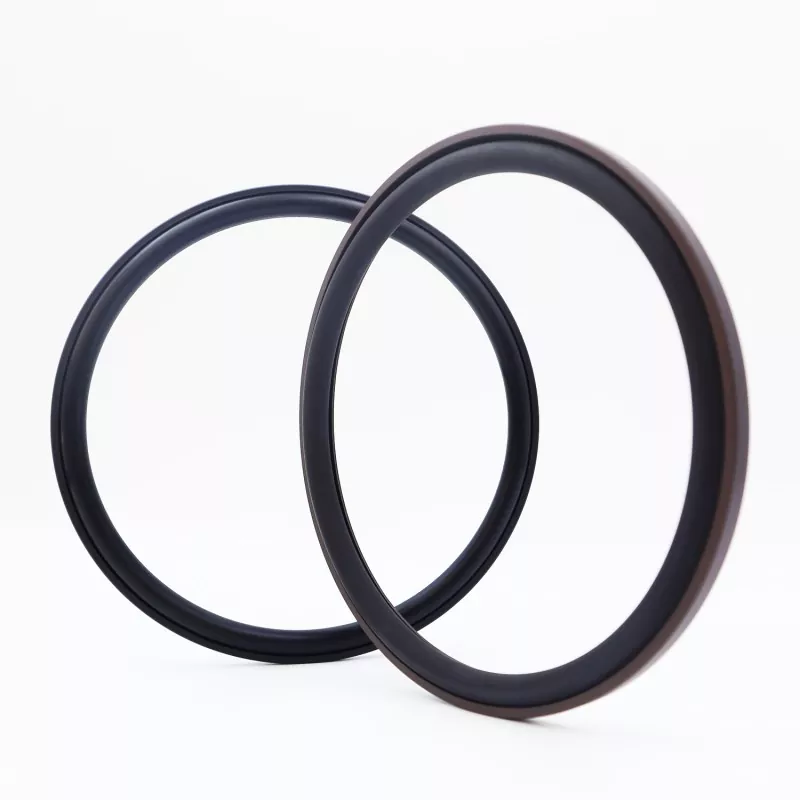

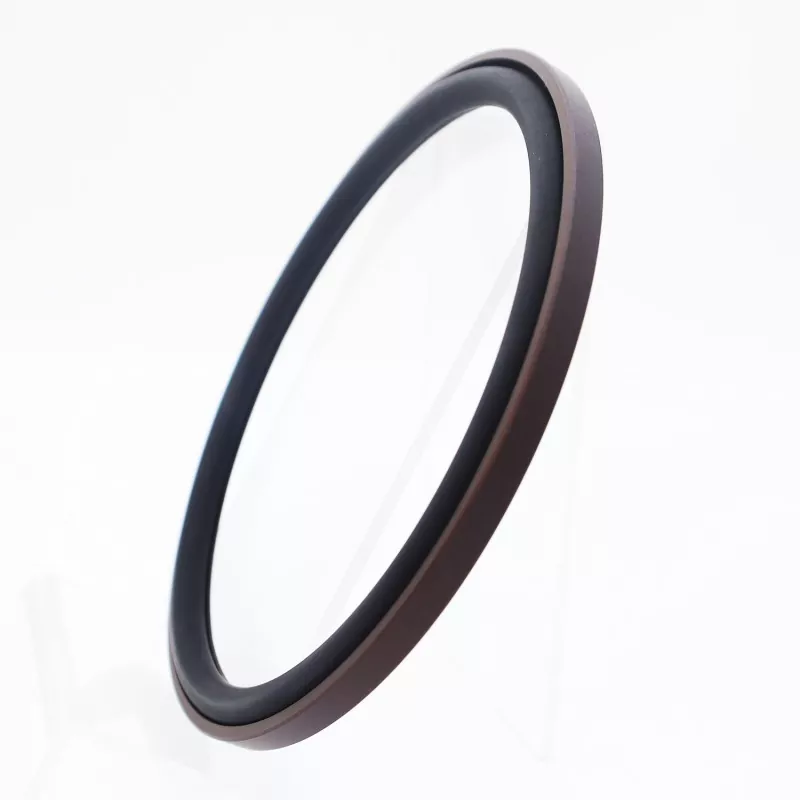

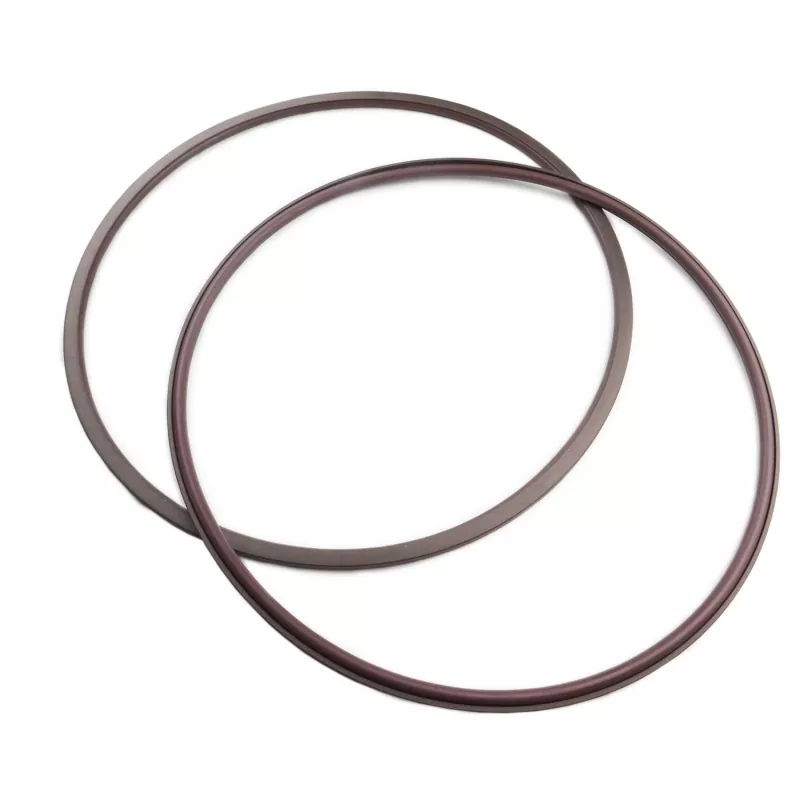

Axial Step Combined Seal은 채워진 PTFE로 만들어진 직각 밀봉 링과 고무 O-링으로 구성됩니다. 이는 축방향(단면) 및 플랜지 씰과 같은 단방향 정적 씰링 용도로 설계되었습니다. 긴 사용 수명, 뛰어난 밀봉 성능, 고압 및 초고압에 대한 저항성, 컴팩트한 구조적 설치 공간이 특징입니다. 또한 수압 밀봉 용도에도 적합합니다. RC2871-A(내부 압력용)와 RC2871-B(외부 압력용)의 두 가지 버전으로 제공됩니다.
O-링의 사전 압축에 의해 생성된 지속적인 파지력을 통해 효과적인 밀봉이 이루어지며, 매체 압력이 증가함에 따라 밀봉 성능이 향상되는 자체 에너지 밀봉 효과를 제공합니다. 밀봉 링 측면의 플랜지 설계는 O-링 돌출을 효과적으로 방지하여 고압 및 초고압 조건을 쉽게 처리하는 동시에 수압 밀봉 환경과의 호환성을 유지합니다.
|
압력(MPa) |
온도(°C) |
속도(m/s) |
중간 |
|
≤300 |
-35 ~ +100(NBR O-링 포함) |
- |
유압유, 유제, 물 등 |
|
-20 ~ +200(FKM O-링 포함) |
이 씰은 직각 PTFE 씰링 링과 O-링으로 구성됩니다. O-링은 사전 압축을 제공하여 밀봉을 달성하는 데 필요한 조임력을 생성합니다. 압력이 가해지면 이 조임력이 증가합니다. 즉, 압력이 높을수록 밀봉 성능이 향상됩니다. 슬리퍼 링의 측면 플랜지 설계 덕분에 O-링이 돌출되는 것을 방지하여 씰이 고압을 견딜 수 있습니다.
매개변수 범위 내의 모든 사양을 사용할 수 있습니다.
|

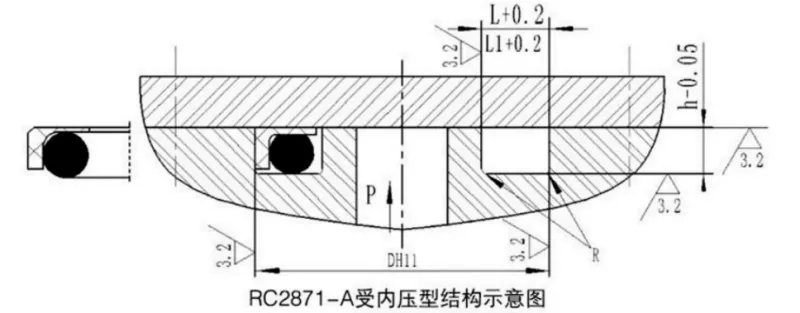

외경 범위 D H11 |
그루브 깊이 h-0.05 |
그루브 폭 L+0.2 |
그루브 폭 L1 + 0.2 압력 > 80MPa |
코너 반경 R최대 |
O-링 와이어 직경 하다 |
|
12~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
매개변수 범위 내의 모든 사양을 사용할 수 있습니다.
|

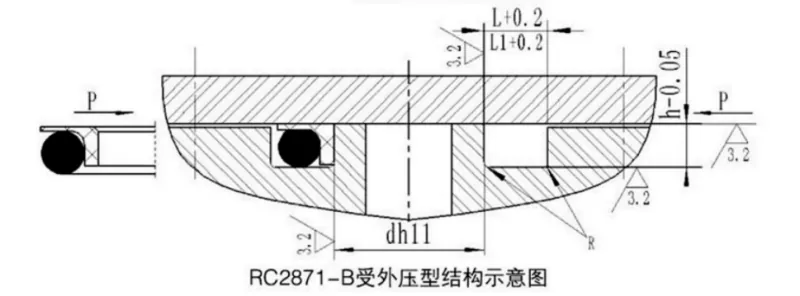

내경 범위 dh11 |
그루브 깊이 h-0.05 |
그루브 폭 L+0.2 |
그루브 폭 L1 + 0.2 압력 > 80MPa |
코너 반경 R최대 |
O-링 와이어 직경 하다 |
|
5~30 |
2.35 |
4.5 |
6.8 |
0.4 |
2.65 |
|
31~50 |
3.10 |
5.6 |
8.0 |
0.4 |
3.55 |
|
51~127 |
4.65 |
7.6 |
11.0 |
0.5 |
5.30 |
|
128~499 |
6.25 |
10.2 |
12.6 |
0.6 |
7.00 |
|
500~1600 |
7.5 |
12.5 |
15.0 |
0.7 |
8.60 |
