헤비듀티 V-세트 씰

Ruichen Seals는 강력한 R&D 역량을 갖춘 다양한 씰 및 씰링 재료 제조업체입니다. 피스톤용 고성능 헤비듀티 V-세트 씰은 여러 V-링, 압축 링 및 지지 링의 조합을 활용합니다. 이 제품은 다양한 작동 조건에 대한 강력한 적응성을 제공하고 다양한 재료의 맞춤화를 지원하며 조정 가능한 밀봉 성능을 허용합니다. 가혹한 매체와 오일 프리 윤활 환경에 강하고 표면 품질이 좋지 않은 조건에서도 안정적인 밀봉을 유지하므로 중형 및 대형 유압 장비에 신뢰할 수 있는 선택입니다.

문의 보내기

제품 설명

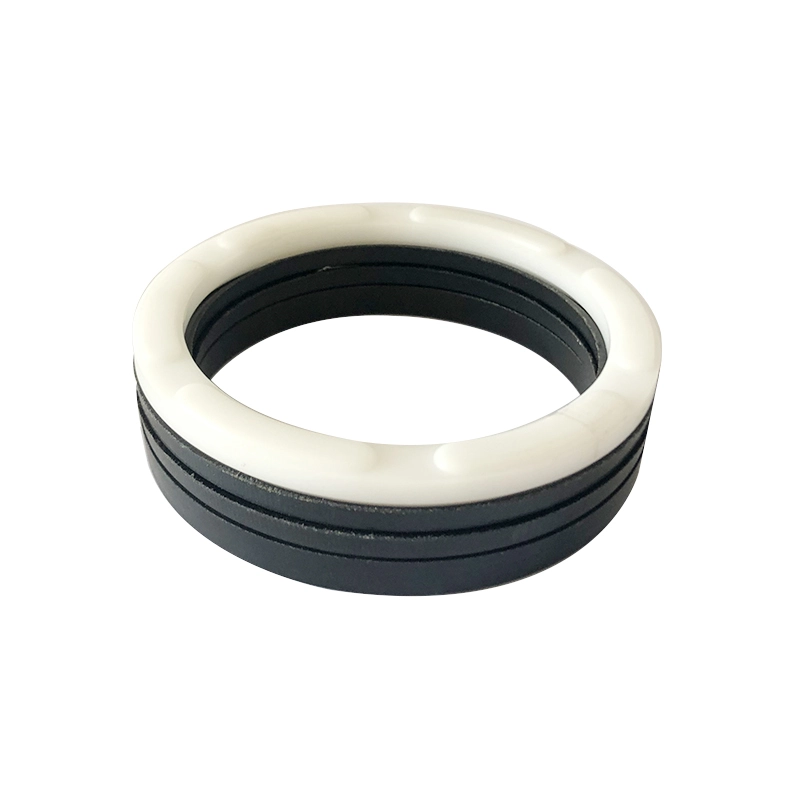

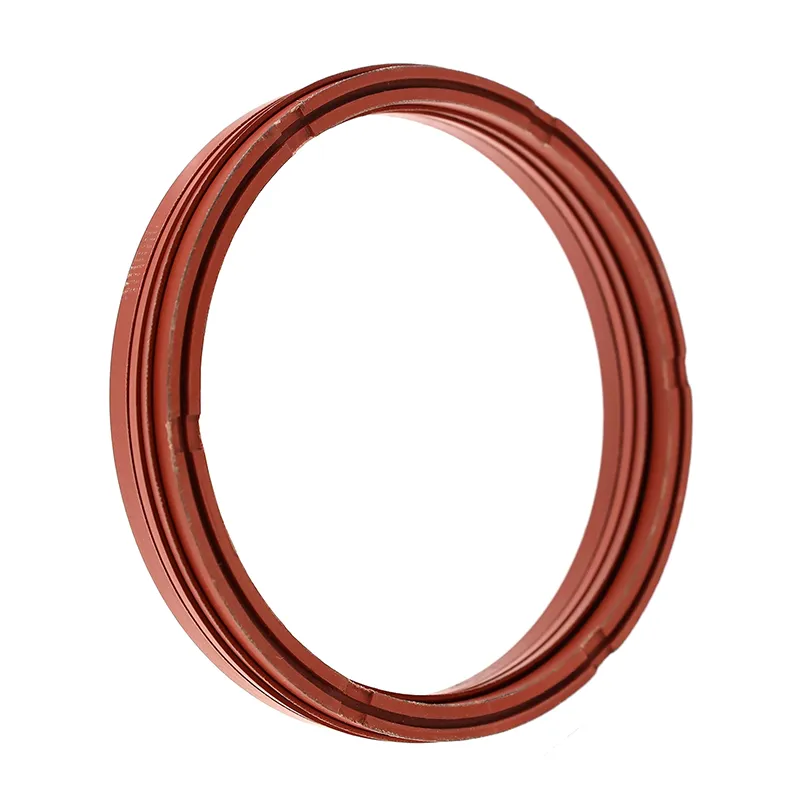

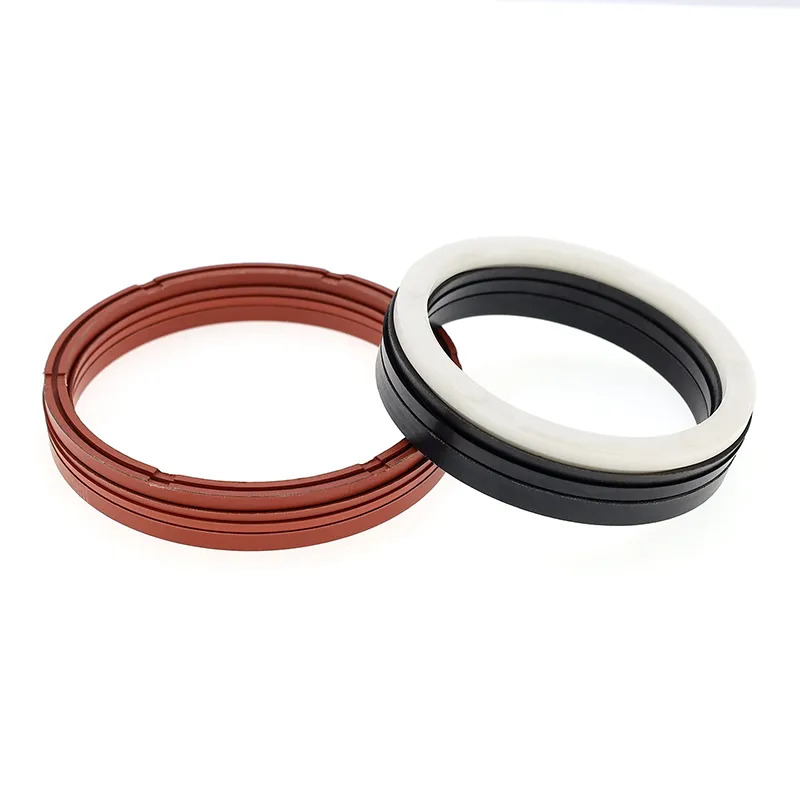

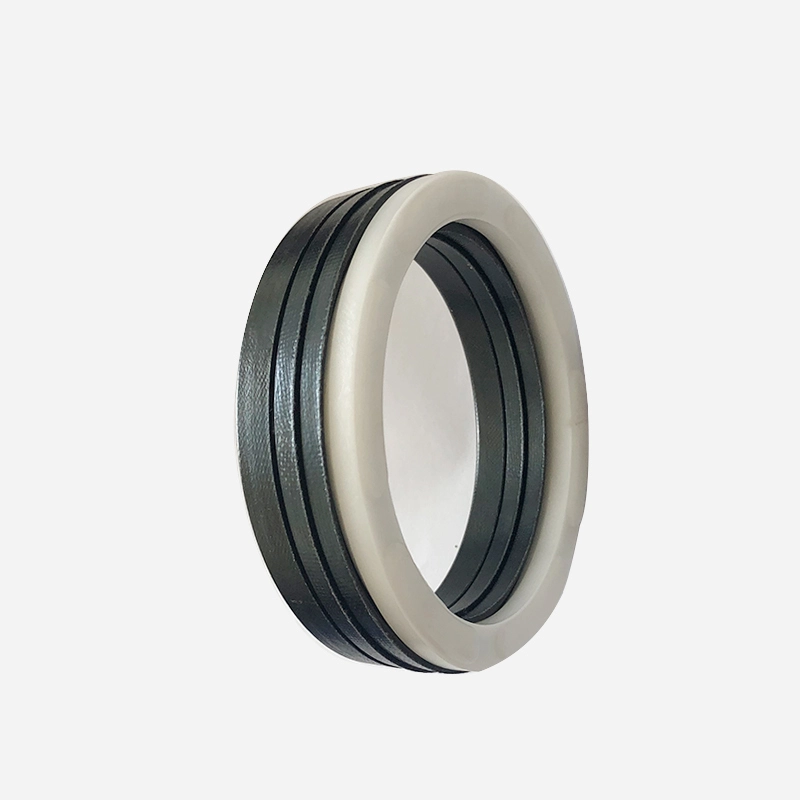

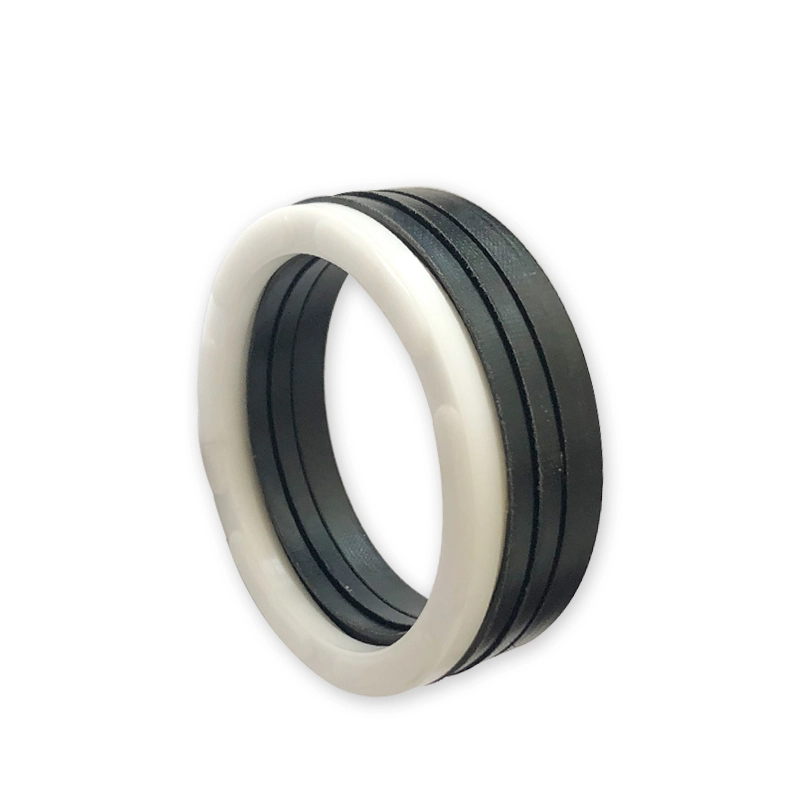

헤비듀티 V-세트 씰은 V자형 씰링 링, 압축 링 및 지지 링 세트로 구성됩니다. 왕복 유압 응용 분야의 단방향 압력 밀봉에 적합합니다. 설치 시 밀봉재와 호환되는 그리스를 도포해야 합니다. 일체형(폐쇄형) 하우징에는 설치할 수 없습니다. 이는 중하중 및 고하중 적용 분야의 피스톤 밀봉용으로 설계되었습니다.

특징:

1. 다양한 재질을 사용할 수 있어 다양한 용도에 맞게 최적의 조정이 가능합니다.

2. 가혹한 작동 조건에서 사용하기에 적합하며 거의 모든 매체와 까다로운 조건에 적응합니다.

3. 오일 프리 윤활에 적합한 긴 수명 (적절한 재료 선택).

4. 조정 가능한 밀봉 성능: V-링을 추가하거나 제거하여 축 치수를 조정할 수 있습니다.

5. 씰링 표면 품질이 좋지 않은 경우에도 효과적입니다.

적용 가능한 작업 조건(한계 값이 동시에 나타나서는 안 됨)

압력 Mpa	온도 ℃			속도 m/s		중간
≤60	-30~+100(니트릴 고무 또는 니트릴 천 고무)	-20~+200(불소고무 또는 불소고무포)	-100~+260(PTFE)	0.5 이하(고무 또는 천으로 강화된 고무)	15 이하(PTFE)	거의 모든 미디어(올바른 재료 조합 선택)

재료 선택

1. 압력 링 재질: PTFE, 니트릴 직물, 불소 고무 직물, 나일론, 폴리옥시메틸렌

2. V-링 재질: PTFE, 니트릴 고무, 니트릴 직물, 불소 고무, 불소 고무 직물

3. 지지 링 재질: 니트릴 직물, 불소 고무 직물, 나일론, 폴리옥시메틸렌, PTFE

주문 예

모델	재료	적용 범위	씰링
RCEK-A	V-링: NBR 천, 압력 링, 지지 링: NBR 천/PA/POM/PTFE	상온, 고압	좋은
RCEK-B	V-링: FKM 천, 압력 링, 지지 링: FKM 천/PTFE	고온, 고압	좋은
RCEK-C	V-링: NBR, 압력링, 지지링: NBR 천/PA/POM/PTFE	상온, 중압 및 저압	훌륭한
RCEK-D	V링: FKM, 압력링, 지지링: FKM 천/PTFE	고온, 중압 및 저압	훌륭한
RCEK-E	V-링: NBR 및 NBR 천 조합, 압력 링, 지지 링: NBR 천/PA/POM/PTFE	상온, 중압 및 고압	훌륭한
RCEK-F	V-링: FKM 및 FKM 천 조합, 압력 링, 지지 링: FKM 천/PTFE	고온, 중압 및 고압	훌륭한
RCEK-G	V-링, 압력 링, 지지 링: PTFE1/PTFE2/PTFE3/PTFE4	고온 및 고압의 부식성 매체	공정한
RCEK-H	V-링: PU, 압력링, 지지링: PU/PA/POM/PTFE	상온, 중압 및 고압	훌륭한

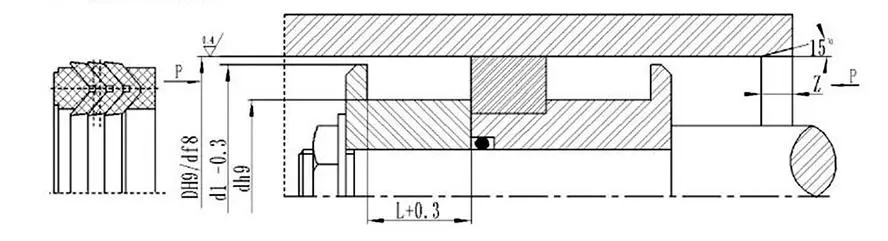

주문형식 RCEK-A-120×95x25.3 형식-실린더 직경 x 홈 바닥 직경 x 홈 폭
