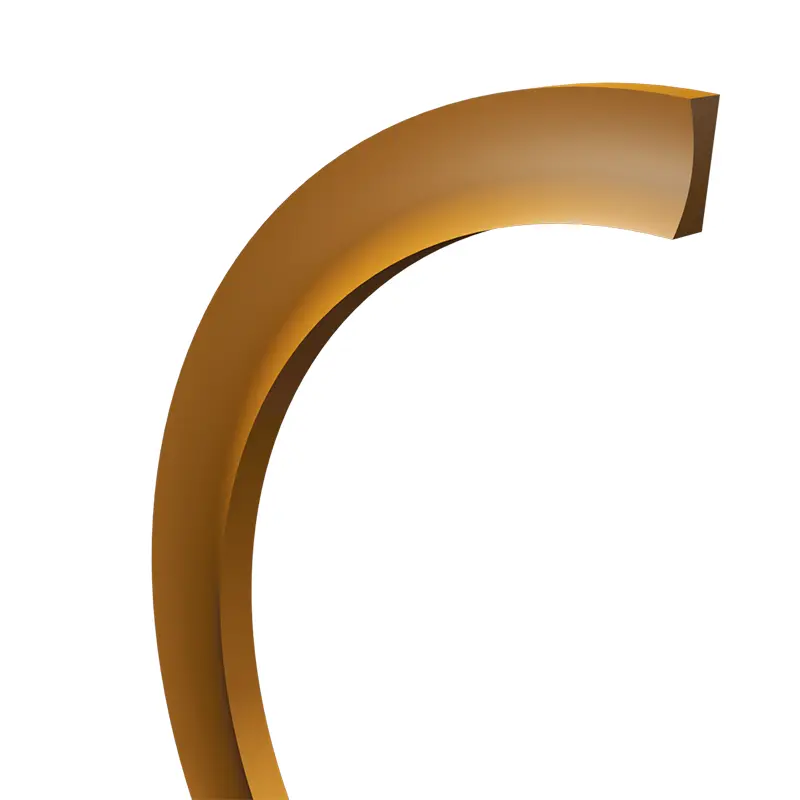

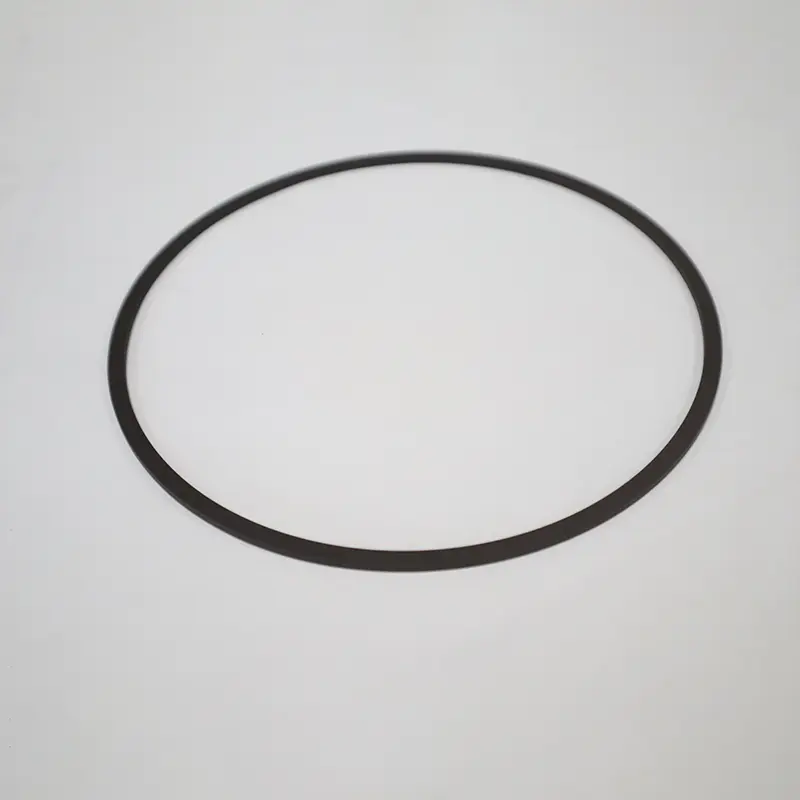

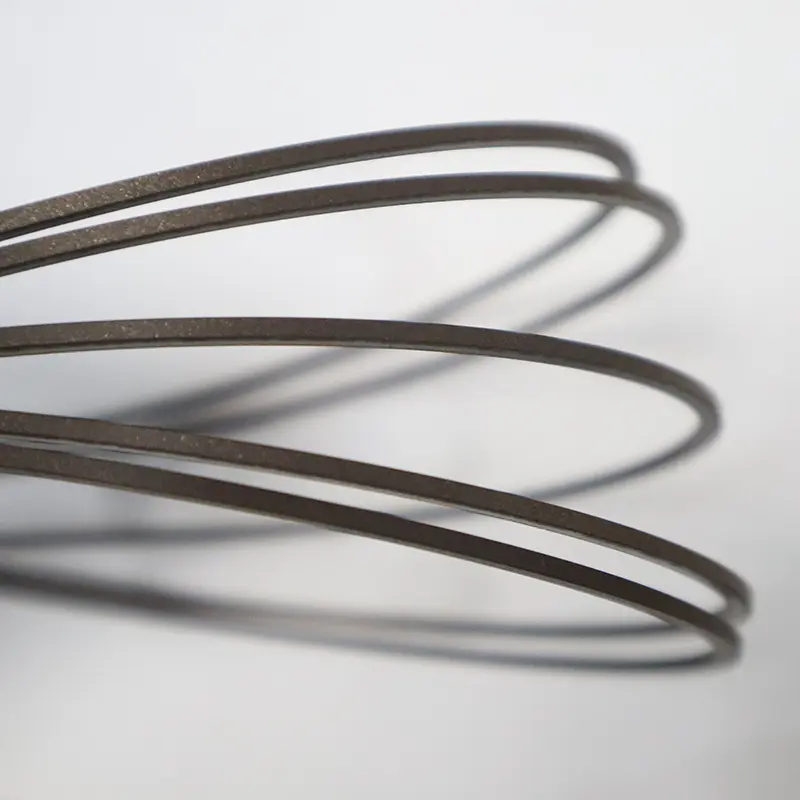

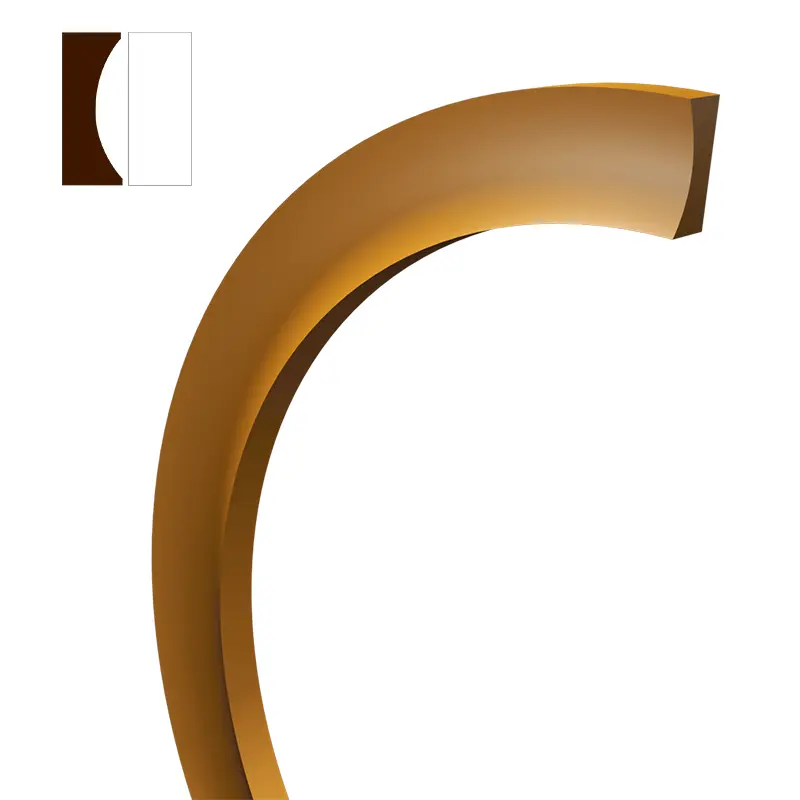

고리 링

고정 고리는 압력의 작용하에 밀봉 링이 저압 쪽의 갭으로 압착되는 것을 방지하기 위해 O- 링 또는 스타 링과 함께 사용됩니다. 압력이 계속 증가함에 따라 밀봉 링은 "압출"에 의해 손상되고 결국 밀봉되지 않습니다. 고정 고리를 사용하는 경우 밀봉 링의 "압출"을 방지 할 수 있습니다. 따라서, 고정 고리는 밀봉 링의 보충제이다. 씰 자체는 아니지만 밀봉 링의 작동 압력 범위를 증가시킵니다.

고정 고리는 O- 링과 함께 사용하여 "압출"을 방지하고, O- 링을 효과적으로 보호하고, 서비스 수명을 높이고, 더 큰 밀봉 간격을 허용하여 처리 비용을 줄입니다.

제품 기능 및 응용 프로그램 :

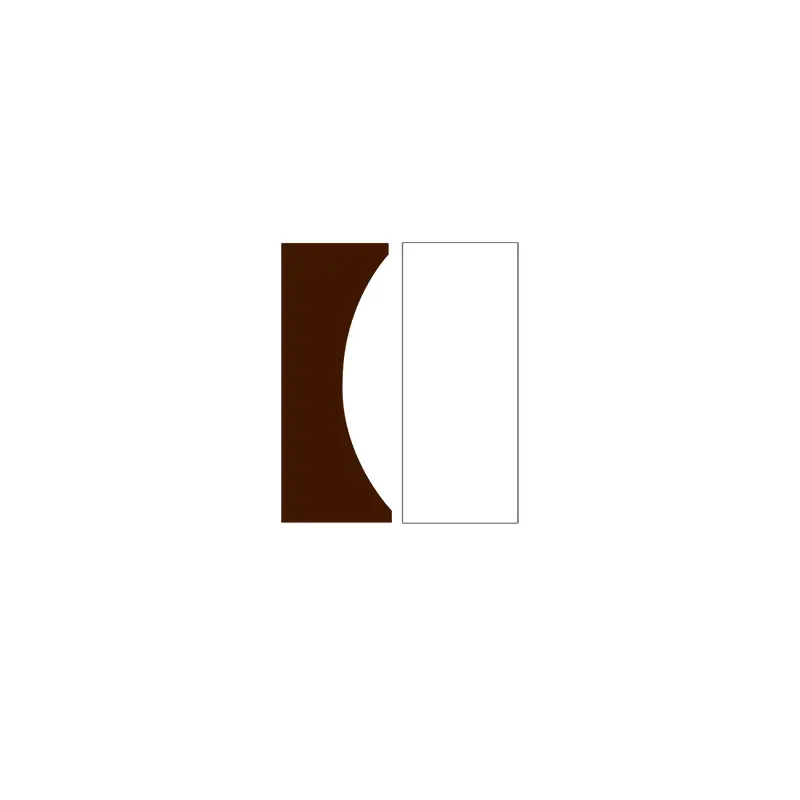

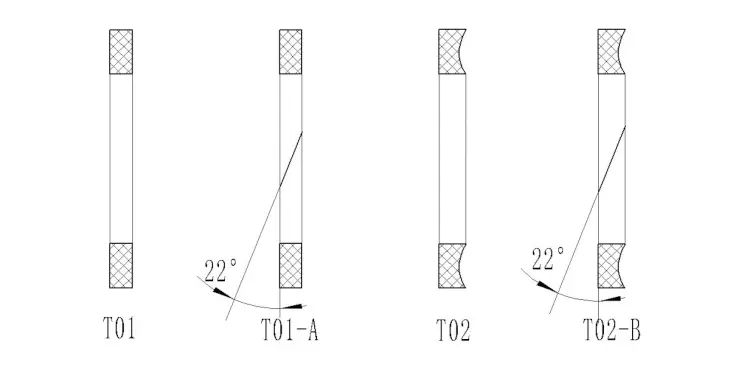

고리 형태 및 구조 유형을 유지합니다

기술 데이터

작동 압력 : 정적 씰은 약 200mpa에 도달 할 수 있습니다 (재료 및 씰 유형에 따라 고정 고리 유형에 따라), 왕복 씰은 약 40mpa에 도달 할 수 있습니다. 스윙/느린 속도 회전은 약 15MPA에 도달 할 수 있습니다.

속도 : 왕복 및 회전은 약 2m/s에 도달 할 수 있습니다 (재료에 따라 다름).

주문 표준

(1) T01 시리즈 유지 고리는 내 직경 D1, 너비 W 및 두께 T로 구성됩니다.

예 : T01-00356 D1 : 3.56*W : 1.35*T : 1.23

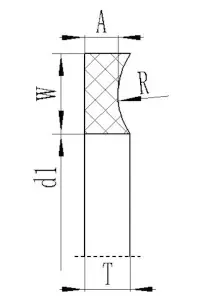

(2) T02 시리즈 유지 고리는 내 직경 D1, 너비 W 및 두께 A 및 T로 구성됩니다.

예 : T02-027 D1 : 33.78*W : 1.35*A : 1.14*T : 1.24
