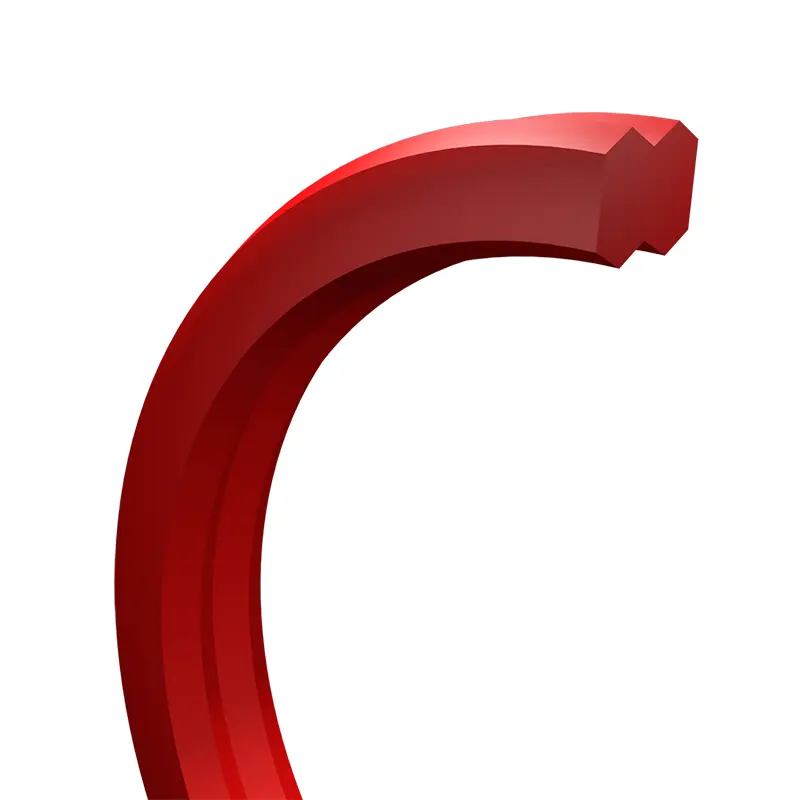

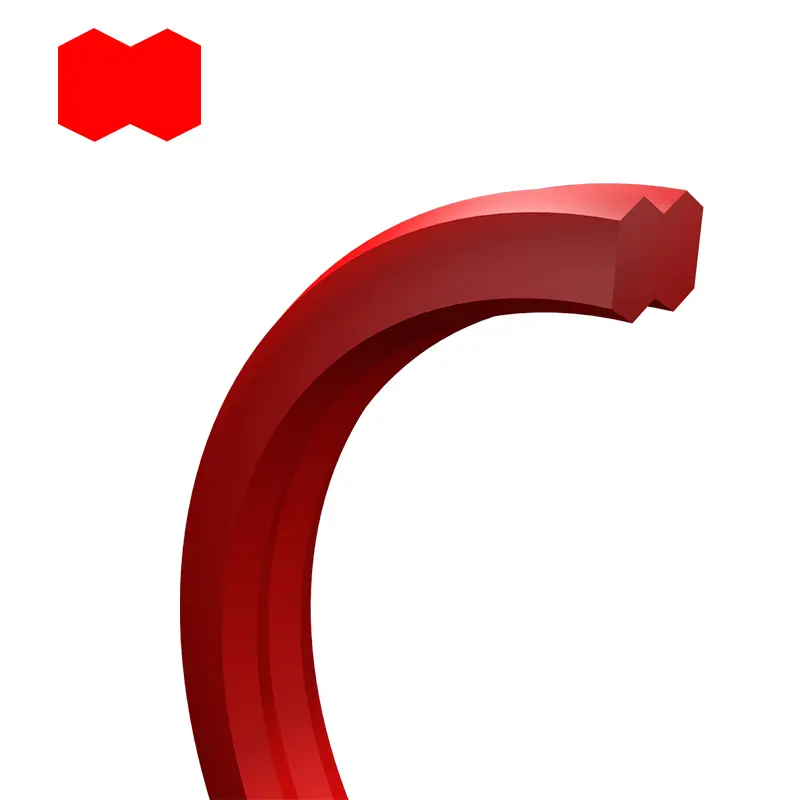

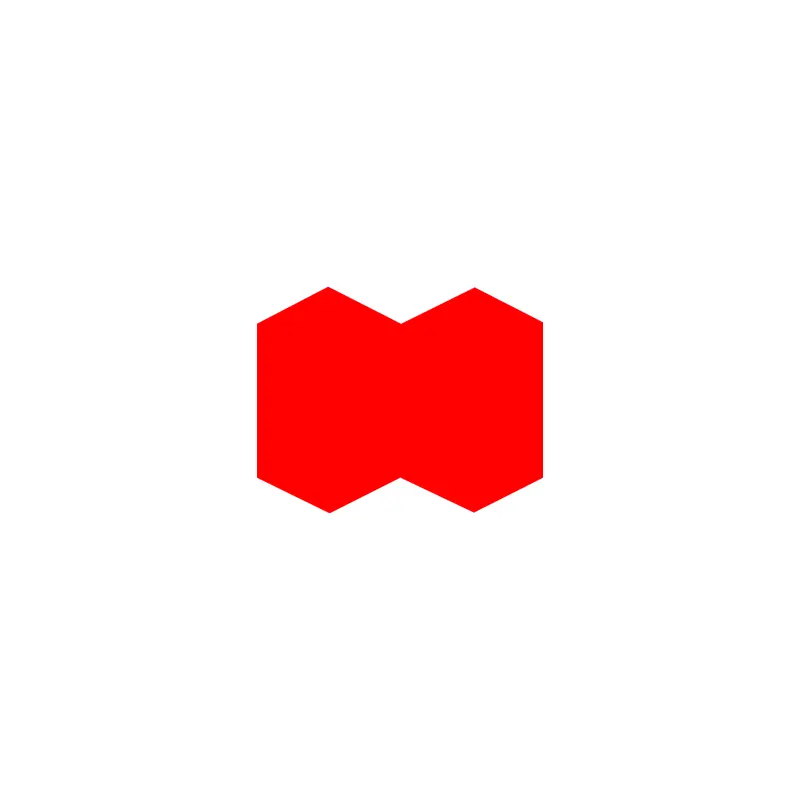

아령 모양의 밀봉 링

현재 유압 실린더 설계에서 O- 링 또는 O- 링 + 고정 링 링 조합은 주로 정적 씰로 사용됩니다. 그러나,이 밀봉 솔루션은 O- 링이 비틀어지고 고정 고리의 위치가 최적이 아닐 수 있기 때문에 어셈블리 중에 특정 위험이 있습니다. 이 솔루션은 또한 압력 맥동 및 먼지의 침입의 경우 단점을 보여줍니다. 이 경우, 덤벨 모양의 밀봉 링은 단일 원본의 정적 유압 씰로 이상적인 대체물로 사용될 수 있습니다.

제품 기능 및 응용 프로그램 :

기술 데이터

압력 : 최대 50mpa.

온도 : -35 5 ...+110 ℃.

재료 : 폴리 우레탄.

설치 요구 사항

(1) 설치 모따기 C는 그루브 깊이 W (mm)의 값에 따라 선택됩니다.

W <3; c ≥3.

w> 3; c ≥5.

(2) 표면 마감

(3) 아령 모양의 밀봉 링은 다음 테스트 조건에서 누출이 없으며 압출에 매우 저항력이 있습니다.

(4) 최적의 밀봉 갭 :

실린더 보어 -H8

가이드 슬리브 -G6

씰은 압출에 매우 저항력이 있기 때문에, 0.2 mm의 방사형 밀봉 갭이 달성 될 수있다.

저온 사용에서 가이드 슬리브에서 실린더 보어 및 피스톤로드까지의 편차는 피해야합니다.

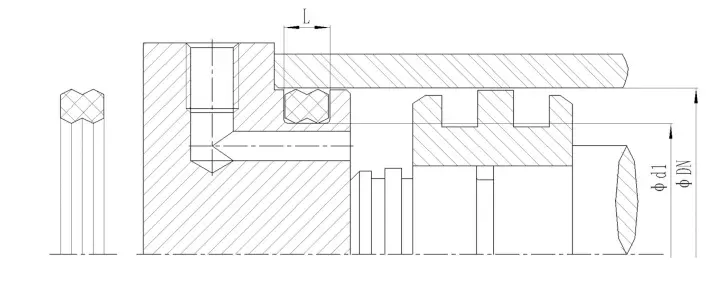

설치 권장 사항

이점

O- 링 또는 O- 링 + 고정 고리 조합과 비교하여 Dumbbell Seals는 다음과 같은 장점이 있습니다.

(1) 비틀림에 매우 저항력이 있습니다

(2) 설치가 쉽습니다

(3) 긴 서비스 수명

(4) 고압 저항

애플리케이션

덤벨 씰은 일반적으로 유압 실린더에서 일반적으로 사용됩니다.

(1) 지게차

(2) 건설 기계 유압

(3) 산업용 유압

(4) 공작 기계

(5) 주입 성형 기계

(6) 유압 프레스

(7) 카트리지 밸브
