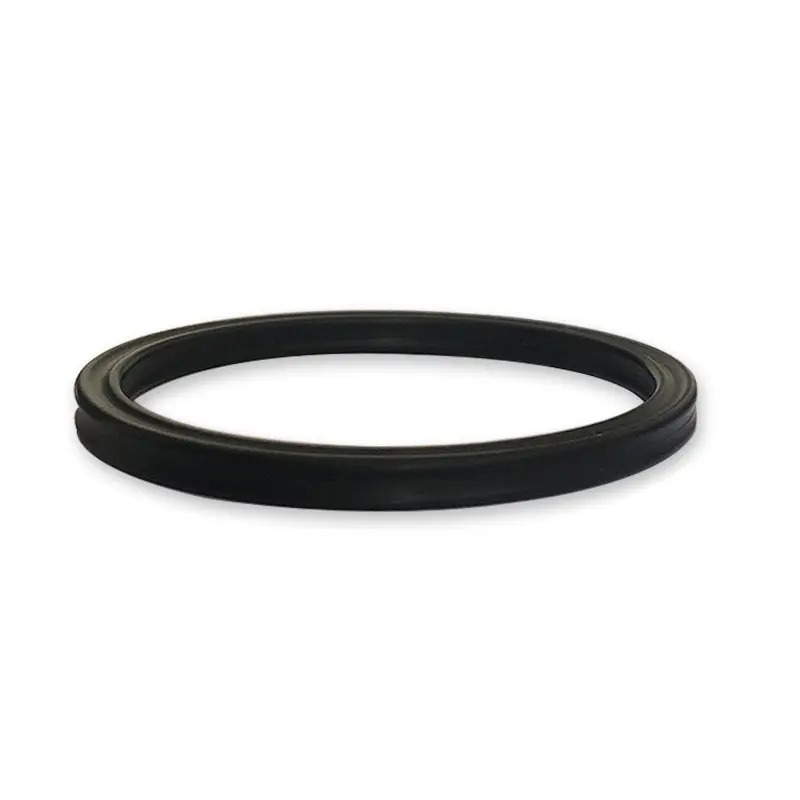

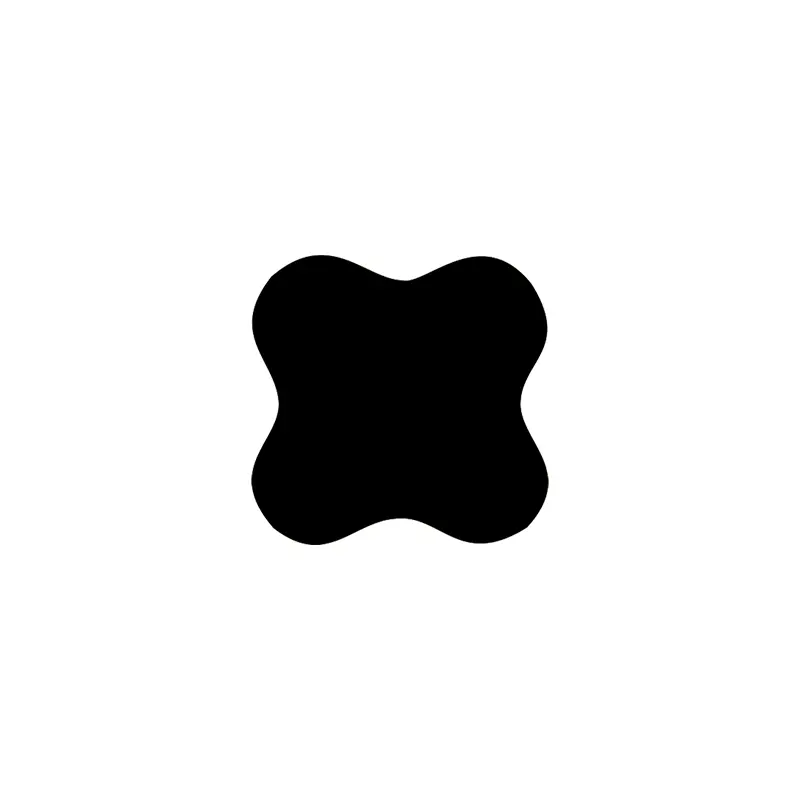

별 모양의 밀봉 링은 X와 같은 모양의 4 립 씰이므로 X- 링이라고도합니다. O- 링을 기반으로 개선 및 향상입니다. 단면 차원은 미국 AS568A 표준의 O- 링의 차원과 동일하며 기본적으로 O- 링 사용을 대체 할 수 있습니다.
O- 링과 비교하여, 별 모양의 밀봉 링은 씰링 입술 사이에 윤활 공동을 형성하며, 이는 마찰 저항이 작고 작은 시작 저항을 갖는다. 플래시 모서리는 단면의 오목한 부분에 있기 때문에 밀봉 효과가 더 좋습니다. 비 회화 단면은 왕복 운동 동안 롤링 현상을 효과적으로 피합니다.
별 모양의 밀봉 링의 적용 범위는 매우 넓습니다. 온도, 압력 및 중간에 따라 적절한 재료를 선택하십시오. 별 모양의 밀봉 링이 주어진 응용 프로그램에 적응시키기 위해서는 모든 작업 매개 변수 사이의 상호 제약을 고려해야합니다. 적용 범위를 결정할 때는 피크 온도, 연속 작업 온도 및 작동주기를 고려해야합니다. 회전하는 경우 마찰 열로 인한 온도 상승도 고려해야합니다.
이 X 자형 밀봉 링은 자체 조화로운 밀봉 요소입니다. 초기 상태의 밀봉 력은 압축 양과 재료의 경도에 따라 다릅니다. 시스템 압력이 증가함에 따라 밀봉 링의 압축 변형이 증가하고 총 밀봉 력이 증가하여 신뢰할 수있는 밀봉을 형성합니다.
제품 기능 및 응용 프로그램 :
별 모양의 밀봉 링의 선택
정적 밀봉 또는 왕복 선형 운동
(1) 홀 밀봉 : 별 모양의 밀봉 링의 내 직경은 그루브와 홈 바닥 직경의 약 2% 미만과 호환되어야합니다. 전 압축에 의해 생성 된 전 압축력은 씰 링이 트위스트 및 롤링을 효과적으로 방지 할 수 있기 때문입니다.
(2) 샤프트 밀봉 : 별 모양의 밀봉 링의 내 직경은 샤프트의 외경과 약간 더 크기 때문에 1%이내에 제어 할 수 있습니다. 씰 링은 설치하기가 더 쉽고 서비스 수명이 길어집니다.
로타리 밀봉
별 모양의 고리의 내 직경은 샤프트 IT 씰의 직경보다 약 2 ~ 5% 더 큽니다. 씰 링은 회전에 사용될 때 마찰과 열이 발생하고 가열 후 엘라스토머가 수축되기 때문에 (Joule 가열 효과). 씰 링의 윤활 및 안정적인 작동을 보장하기 위해서는 샤프트 직경보다 큰 내 직경을 가진 별 모양의 링을 선택해야합니다. 일반적으로, 단면적이 작은 씰 링은 정적 밀봉의 요구를 충족시킬 수 있으며, 반대로 더 큰 단면이있는 씰 링을 사용하여 동적 밀봉 요구 사항을 충족해야합니다. 고압 또는 큰 압출 갭의 경우, 경도가 높은 고무 재료를 선택해야합니다. 가장 좋은 방법은 고압 압출로 인한 손상을 방지하기 위해 PTFE 백킹 링을 추가하는 것입니다.
재료
재료는 일반적으로 Shaw A70 니트릴 고무 NBR입니다. 다른 재료는 O- 링에 사용되는 재료를 참조 할 수 있습니다.
| 표 2-1 성능 매개 변수 | ||||
| 기술 매개 변수 | 다이나믹 씰 | 정적 씰 | ||
| 왕복 운동 | 회전 운동 | |||
| 작동 압력 (MPA) | 고정 링으로 | 30 | 15 | 40 |
| 고리를 유지하지 않고 | 5 | - | 5 | |
| 속도 (m/s) | 0.5 | 2.0 | - | |
| 온도 (℃) | 일반적인 경우 : -30 ℃ ~+110 ℃ | |||
| 특수 재료 : -60 -~+200 ℃ | ||||
| 회전 행사 : -30 ℃ ~+80 ℃ | ||||

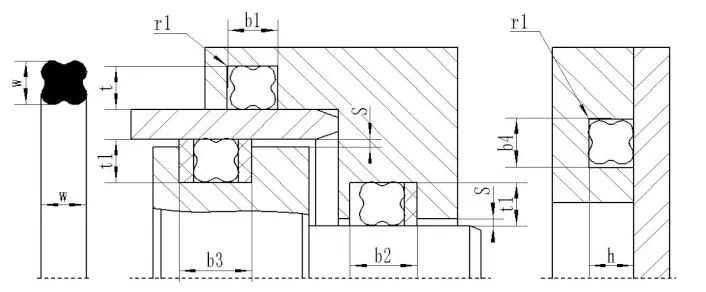

스타 링 추천 그루브 디자인
| 별 모양의 밀봉 링 -X- 링 (American Standard AS568a) | |||||||||

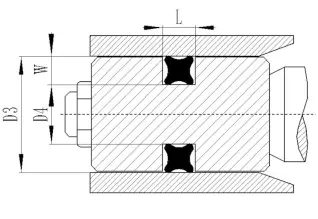

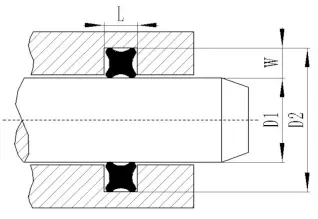

| 피스톤로드 씰 (샤프트 용) | 피스톤 씰 (구멍) | ||||||||
 |
 |
||||||||
| 제품 모델 | 사양 및 치수 | 로드 씰 | 피스톤 씰 | 슬롯 너비 |
|
||||
| 내 직경 DN | 단면 직경 CS | D1 | D2 | D3 | D4 | L | W | ||
| AS001 AS002 AS003 |
0.74 1.07 1.42 |
1.02 1.27 1.52 |
|
|
|
|
|
|
|
| AS004 AS005 AS006 |
1.78 2.57 2.9 |
1.78 1.78 1.78 |
3 | 6.1 | 6 | 2.9 | 2 | 1.55 | |
| AS007 AS008 AS009 |
3.68 4.47 5.28 |
1.78 1.78 1.78 |
3.5 4.5 5 |
6.6 7.6 8.1 |
7 8 9 |
3.9 4.9 5.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS010 AS011 AS012 |
6.07 7.65 9.25 |
1.78 1.78 1.78 |
6 8 9 |
9.1 11.1 12.1 |
10 11 13 |
6.9 7.9 9.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS013 AS014 AS015 |
10.82 12.42 14 |
1.78 1.78 1.78 |
11 13 14 |
14.1 16.1 17.1 |
15 17 18 |
11.9 13.9 14.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS016 AS017 AS018 |
15.6 17.17 18.77 |
1.78 1.78 1.78 |
16 17 19 |
19.1 20.1 22.1 |
20 21 23 |
16.9 17.9 19.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS019 AS020 AS021 |
20.35 21.95 23.52 |
1.78 1.78 1.78 |
21 22 24 |
24.1 25.1 27.1 |
25 26 28 |
21.9 22.9 24.9 |
2 2 2 |
1.55 1.55 1.55 |
|
| AS022 AS023 AS024 |
25.12 26.7 28.3 |
1.78 1.78 1.78 |
26 27 29 |
29.1 30.1 32.1 |
30 31 33 |
26.9 27.9 29.9 |
2 2 2 |
1.55 1.55 1.55 |
|
