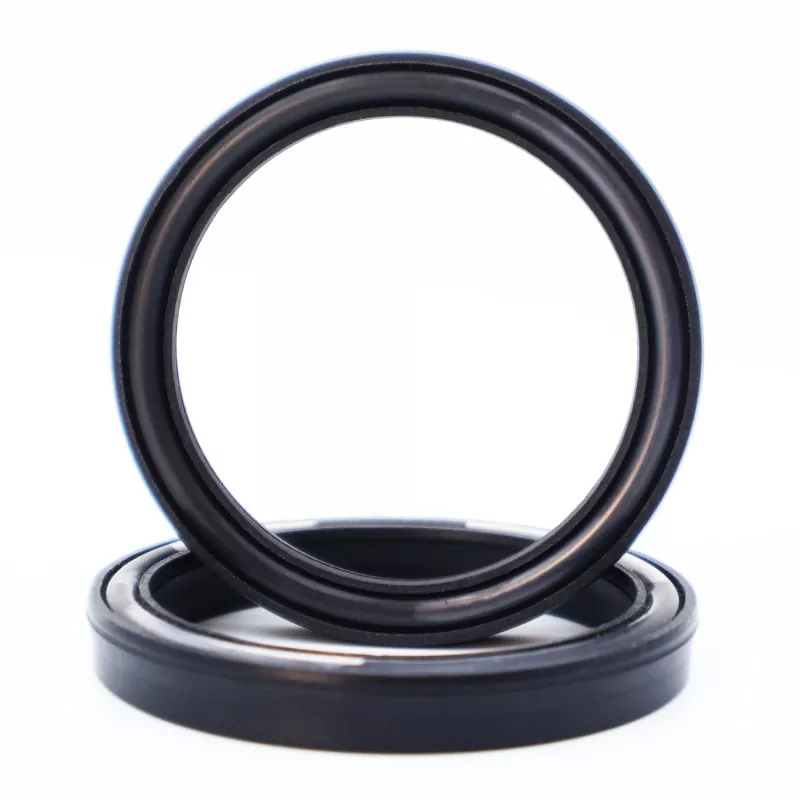

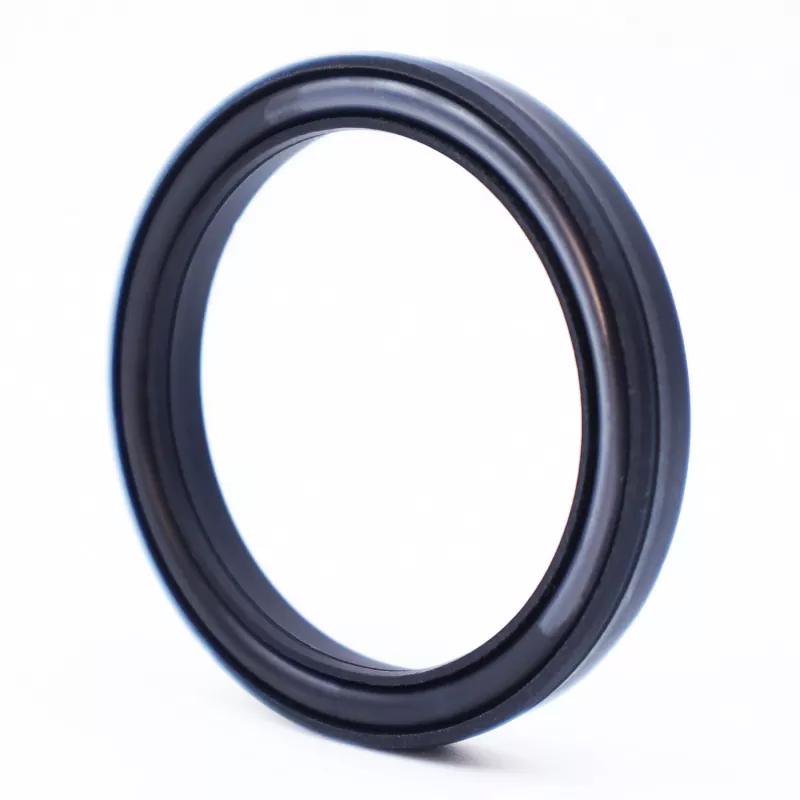

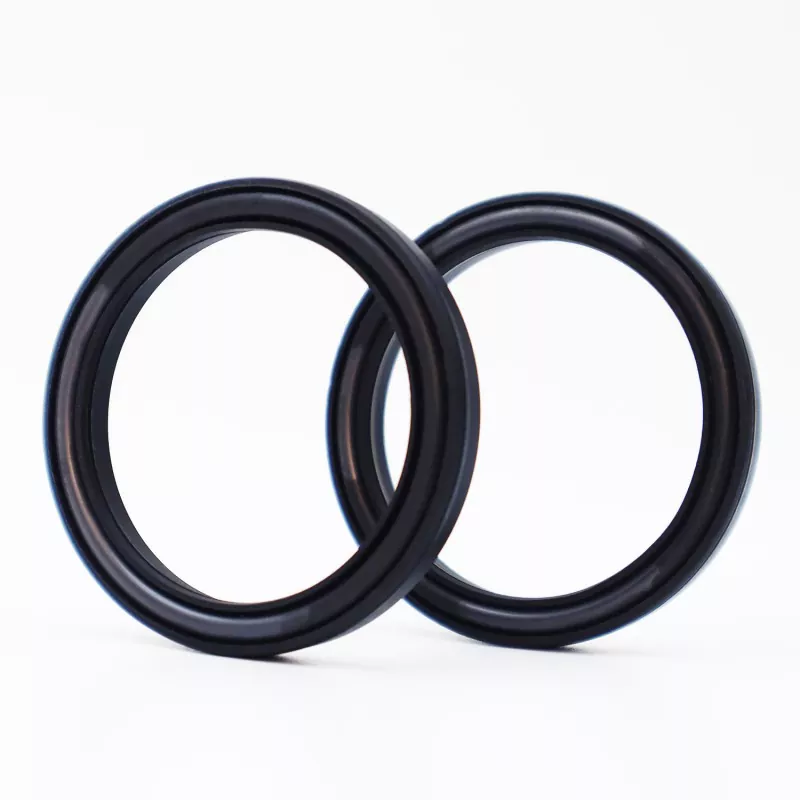

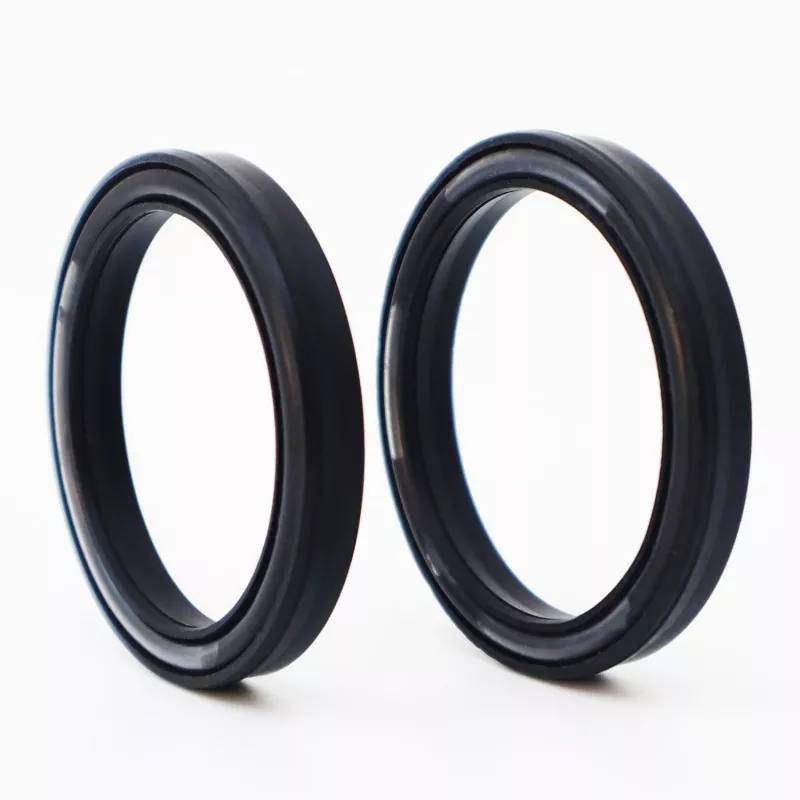

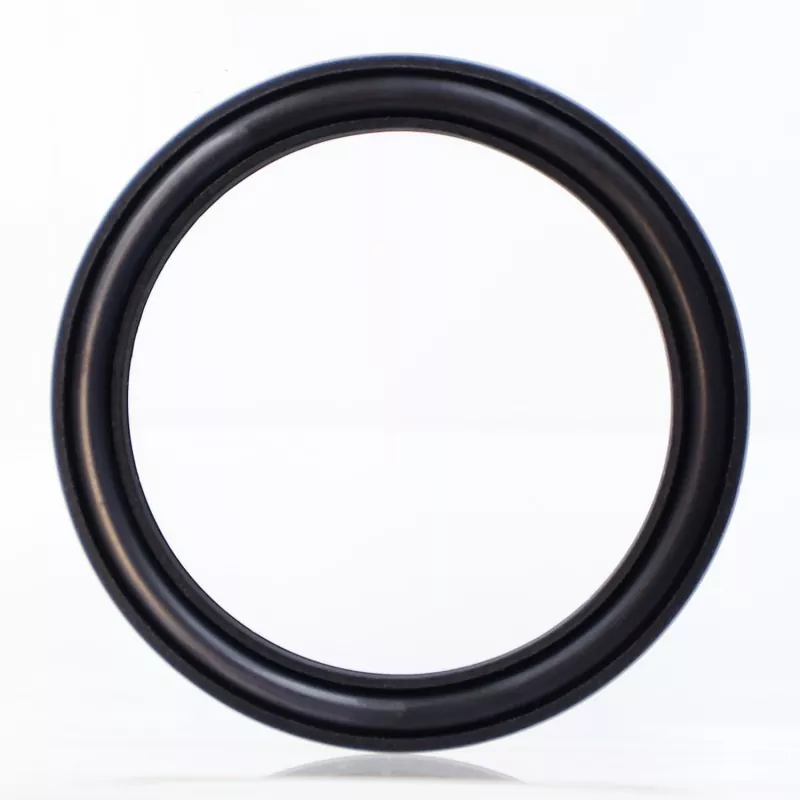

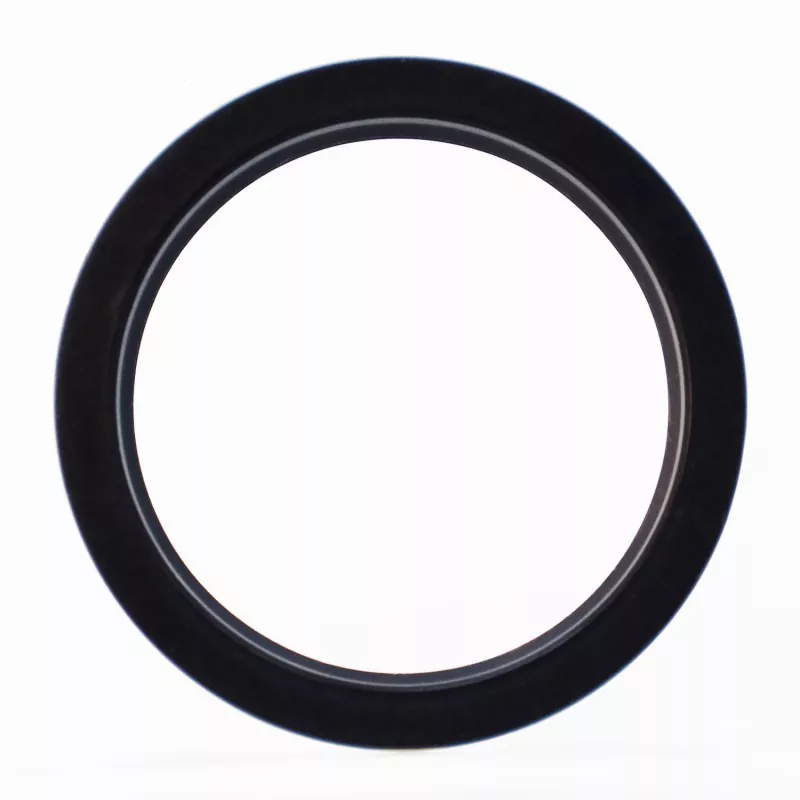

Ruichen FS-BO 복합 스프링 에너지 씰은 특수 엔지니어링 플라스틱과 고성능 엘라스토머를 결합한 복합 구조를 특징으로 하며 화학적 저항성과 기계적 탄성을 완벽하게 통합합니다. 부식성이 높은 매체와 높은 수준의 청결도가 요구되는 환경을 위해 특별히 설계된 이 모델은 공격적인 화학 유체를 처리하는 데 이상적인 선택입니다.
한계값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
속도(m/s) |
온도 ℃ |
메디아 |
|
|
<40: 홈 폭 L 사용 >40 MPa: 홈 폭 L1 사용 |
<10 |
보/도 -35~+250 |
다른 -200~+250 |
모든 액체, 화학물질, 가스 |
이 모델은 특수하게 제조된 엘라스토머로 캡슐화된 PTFE 또는 유사한 고성능 플라스틱으로 제작된 코어 씰링 요소를 갖춘 독특한 캡슐형 O-링 디자인을 특징으로 합니다. 이러한 구조를 통해 대부분의 강산, 강알칼리, 유기 용매 및 기타 공격적인 화학 물질을 견딜 수 있으면서도 뛰어난 탄성 회복력을 유지할 수 있습니다.
Ruichen FS-BO 스프링 작동 씰은 화학 처리 장비, 제약 제조 기계 및 전자 화학 물질 처리 시스템에서 탁월한 내구성을 보여줍니다. 이 재료는 관련 건강 및 안전 인증을 충족하므로 고순도 매체와 직접 접촉하는 응용 분야에 적합합니다. Ruichen FS-BO 씰의 도매 조달은 반도체 제조, 정밀 화학 및 바이오 의약품과 같은 산업의 씰링 요구 사항에 대한 신뢰할 수 있는 솔루션을 제공합니다.

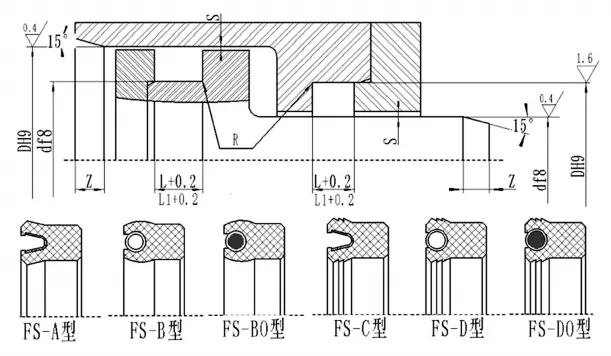

지정된 범위 내의 모든 치수를 사용할 수 있습니다.
참고: 필요한 사양이 이 표에 나열되지 않은 경우 당사에 문의하십시오. 최대 1600mm 크기의 제품을 공급할 수 있습니다.
|
d |
D |
L+0.2 |
L1+0.2 (압력 >40 MPa에 적용 가능) |
레이디얼 클리어런스 Smax |
모따기 길이 지민 |
R최대 |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
애플리케이션 노트: 표준 산업 환경에서 샤프트와 보어의 양방향 밀봉에 적합합니다. 압력 변동이 최소화된 용도에 권장됩니다.
