PTFE 스프링 작동식 피스톤 씰

PTFE 스프링 작동 피스톤 씰 공급업체로 Ruichen Sealing을 선택할 수 있습니다. 당사의 RC65 모델은 ML5514F 및 ISO3771 규격에 규정된 홈에 장착할 수 있는 범용 씰입니다. 이는 가혹한 작동 조건에 적합하며 특정 특수 매체의 요구 사항도 충족할 수 있습니다.

문의 보내기

제품 설명

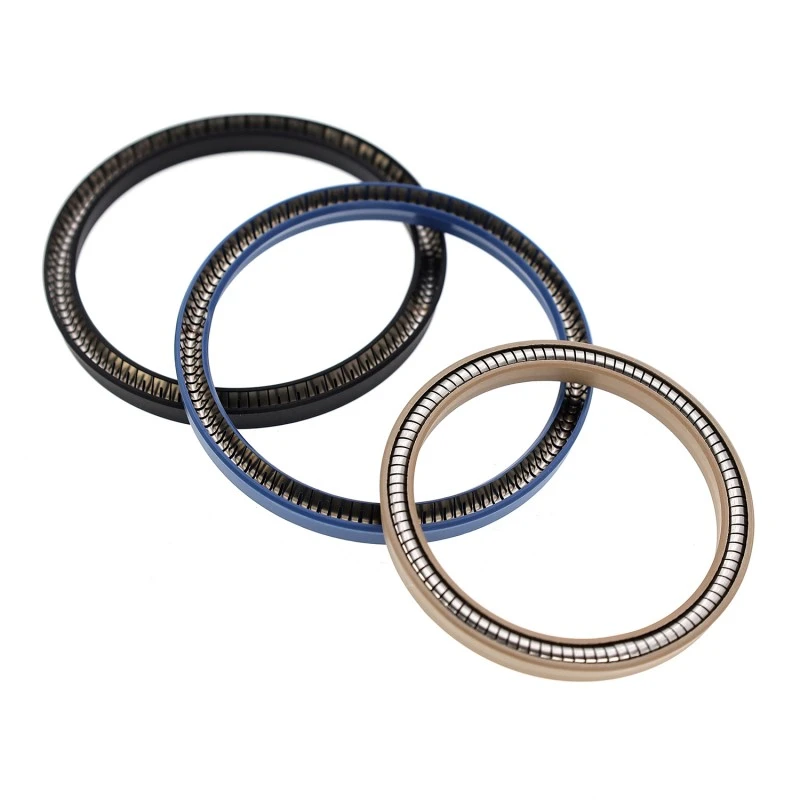

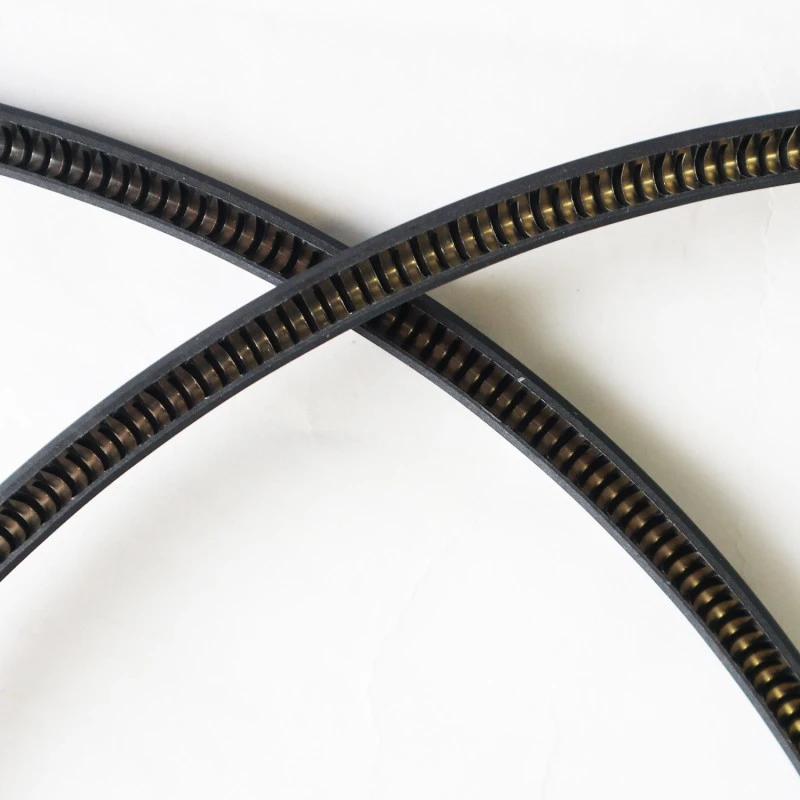

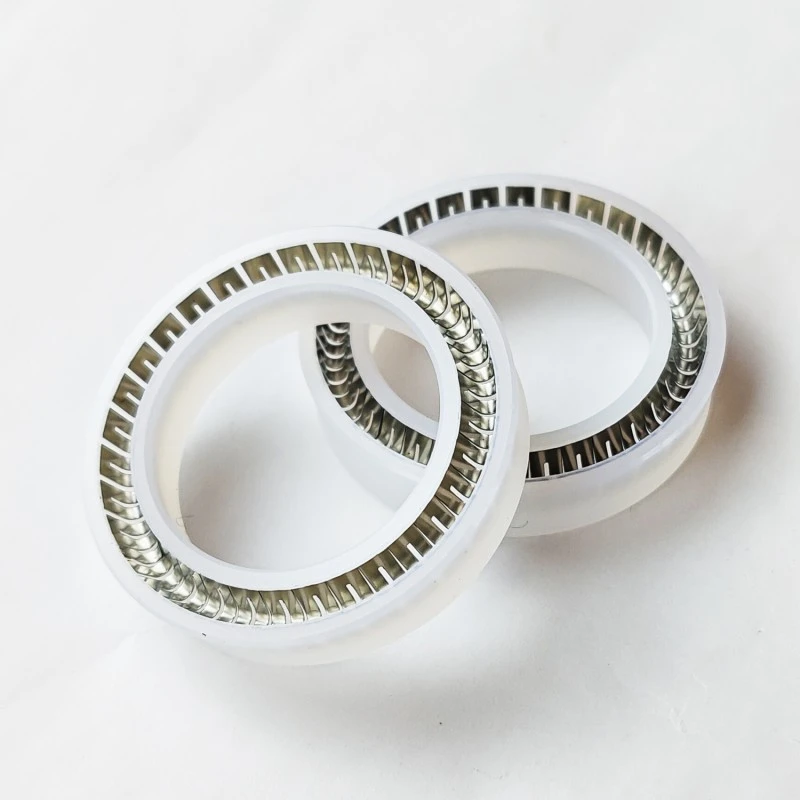

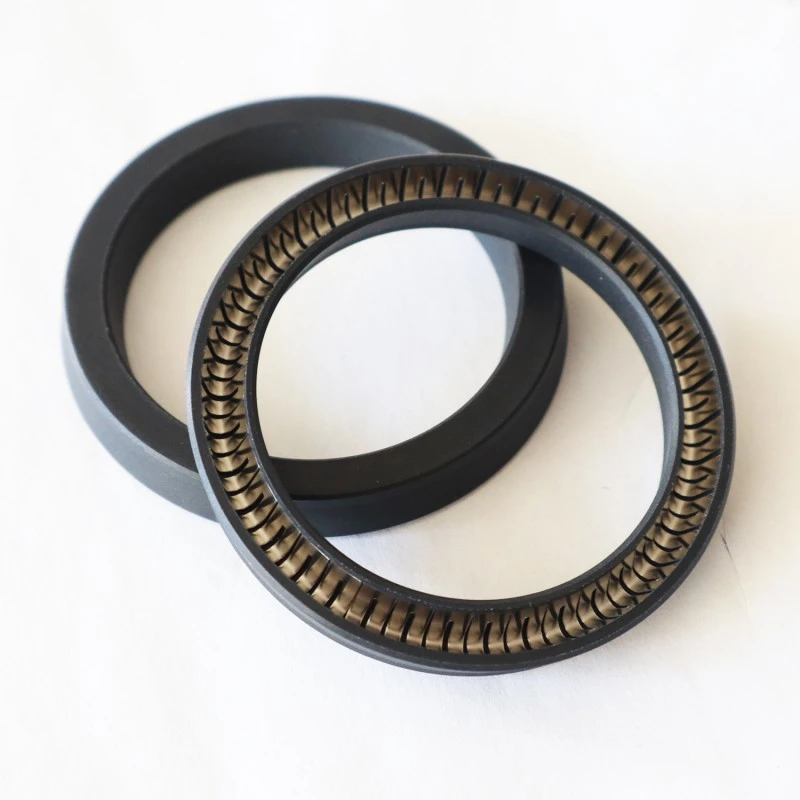

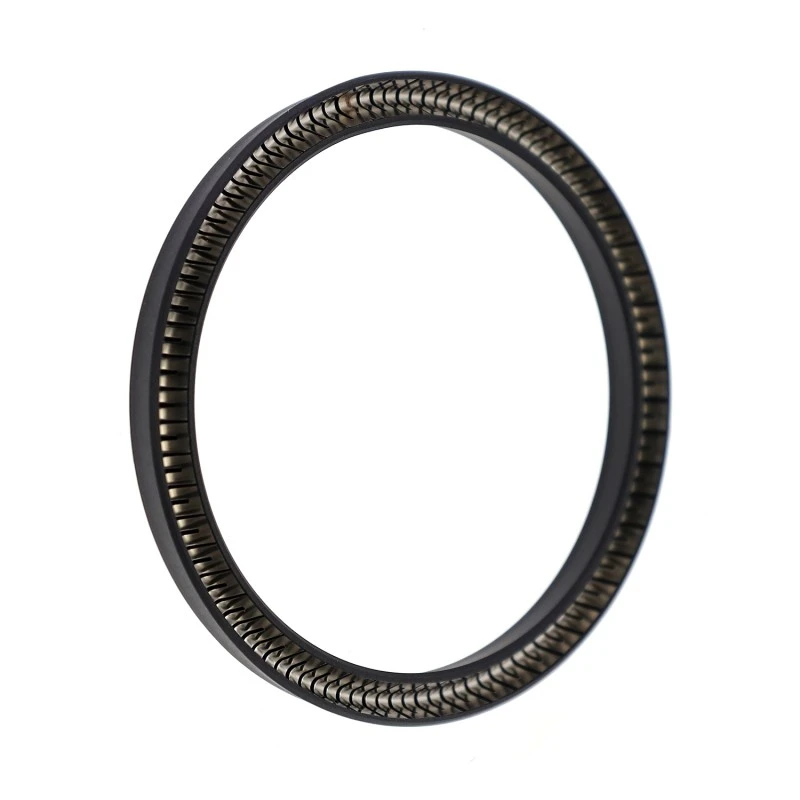

RC65 스프링 작동식 씰은 스테인리스 스틸 스프링과 고성능 플라스틱으로 구성됩니다. 스테인레스 스틸 스프링은 V자형 스프링 또는 O자형 스프링일 수 있습니다.

적용 가능한 작동 조건(극단적인 값이 동시에 발생해서는 안 됨)

압력(MPa)		속도(m/s)	온도(°C)		중간
RC65<40	RC65-B<80	<10	RC65-200~250	RC65-B -35~250	几乎所有介质

재료 선택

1. O링 재질은 R01 니트릴 고무(NBR), R02 불소 고무(FKM) 등 중에서 선택할 수 있습니다.

2. 씰 링 재질에는 PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등이 포함됩니다.

3. 스테인레스 스틸 스프링은 O자형 스프링과 V자형 스프링 중에서 선택할 수 있습니다.

주문예

RC65-40-PTFE4+V: 보어 직경 40, 밀봉 링 재질은 PTFE4, 스테인리스 스틸 스프링은 V자형 스프링입니다.

RC65-B-40-PTFE4+R02: 내경 40, 밀봉 링 재질은 PTFE4, O링은 불소 고무입니다.

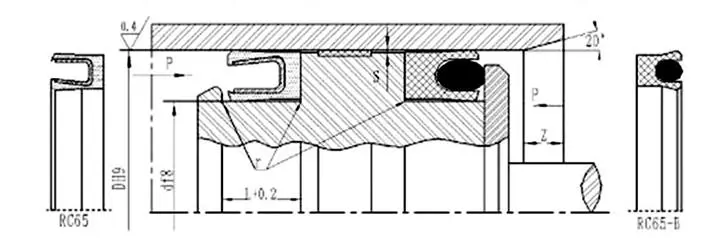

사양 및 매개변수 표(지정된 범위 내의 모든 크기를 사용할 수 있음)

DH9	df8	L+0.2	S최대(<20MPA)	S최대(<40MPA)	지민	rmax
6~13.9	D-2.9	2.4	0.08	0.05	0.8L	0.4
14~24.9	D-4.5	3.6	0.10	0.07		0.4
25~45.9	D-6.2	4.8	0.15	0.08		0.6
46~124.9	D-9.4	7.1	0.20	0.10		0.8
125~999.9	D-12.2	9.5	0.25	0.12		0.8

사양 및 치수표 (필요한 사양이 이 표에 없으면 당사에 문의하십시오. 최대 1600mm까지 제품을 공급할 수 있습니다.)

D	d	L	D	d	L	D	d	L	D	d	L	D	d	L
15	10.5	3.6	42	35.8	4.8	75	65.6	7.1	160	147.8	9.5	320	307.8	9.5
16	11.5	3.6	45	38.8	4.8	80	70.6	7.1	180	167.8	9.5	350	337.8	9.5
18	13.5	3.6	48	38.6	7.1	85	75.6	7.1	190	177.8	9.5	400	387.8	9.5
20	15.5	3.6	50	40.6	7.1	90	80.6	7.1	200	187.8	9.5	420	407.8	9.5
22	17.5	3.6	52	42.6	7.1	95	85.6	7.1	210	197.8	9.5	450	437.8	9.5
25	18.8	4.8	55	45.6	7.1	100	90.6	7.1	220	207.8	9.5	480	467.8	9.5
28	21.8	4.8	56	46.6	7.1	110	100.6	7.1	230	217.8	9.5	500	487.8	9.5
30	23.8	4.8	60	50.6	7.1	120	110.6	7.1	240	227.8	9.5	600	587.8	9.5
32	25.8	4.8	63	53.6	7.1	125	112.8	9.5	250	237.8	9.5	700	687.8	9.5
35	28.8	4.8	65	55.6	7.1	130	117.8	9.5	280	267.8	9.5	800	787.8	9.5
40	33.8	4.8	70	60.6	7.1	150	137.8	9.5	300	287.8	9.5	900	887.8	9.5
