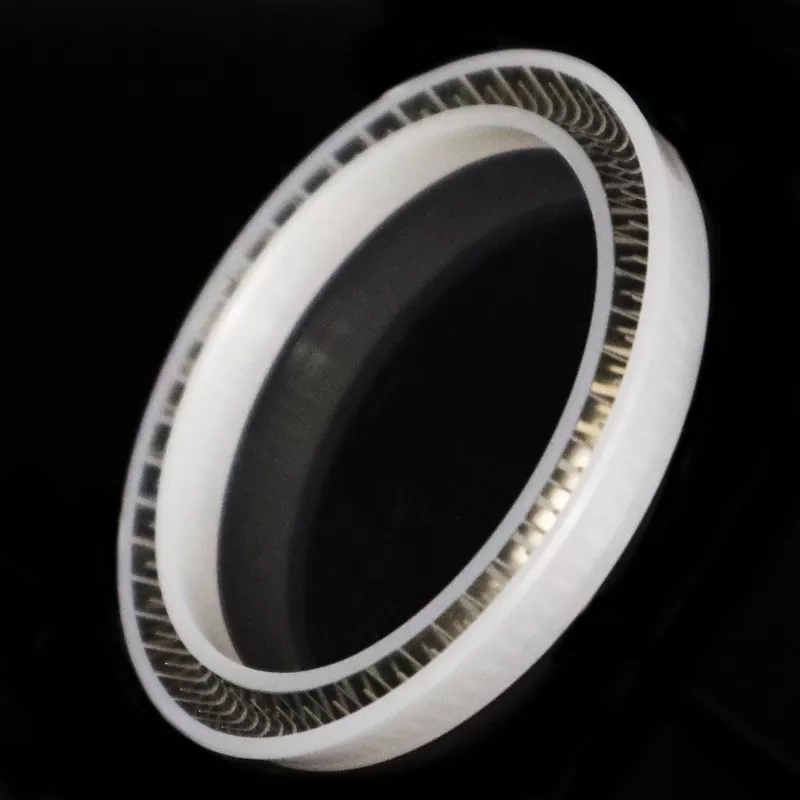

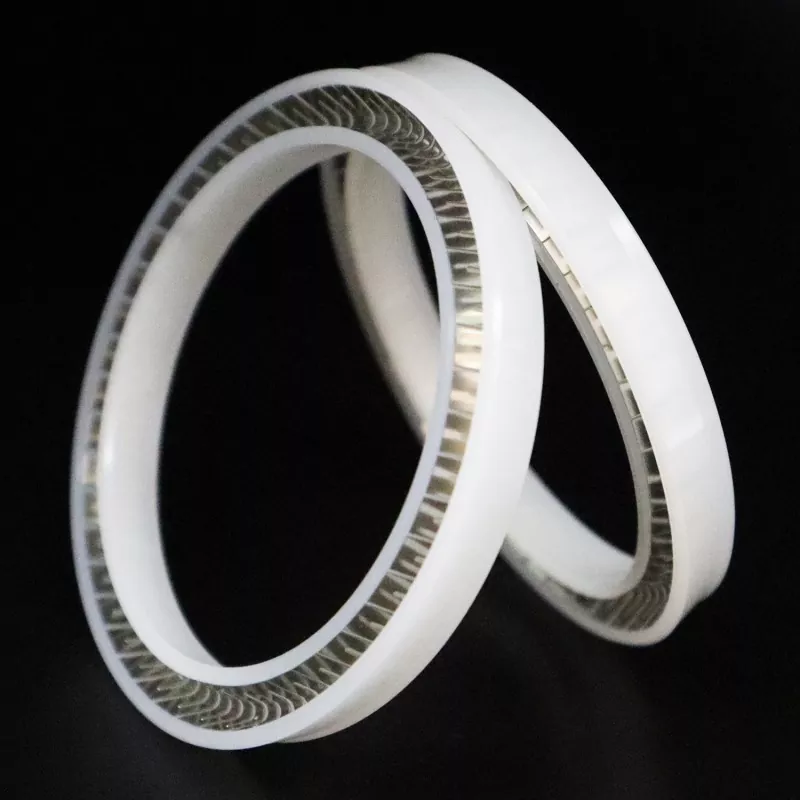

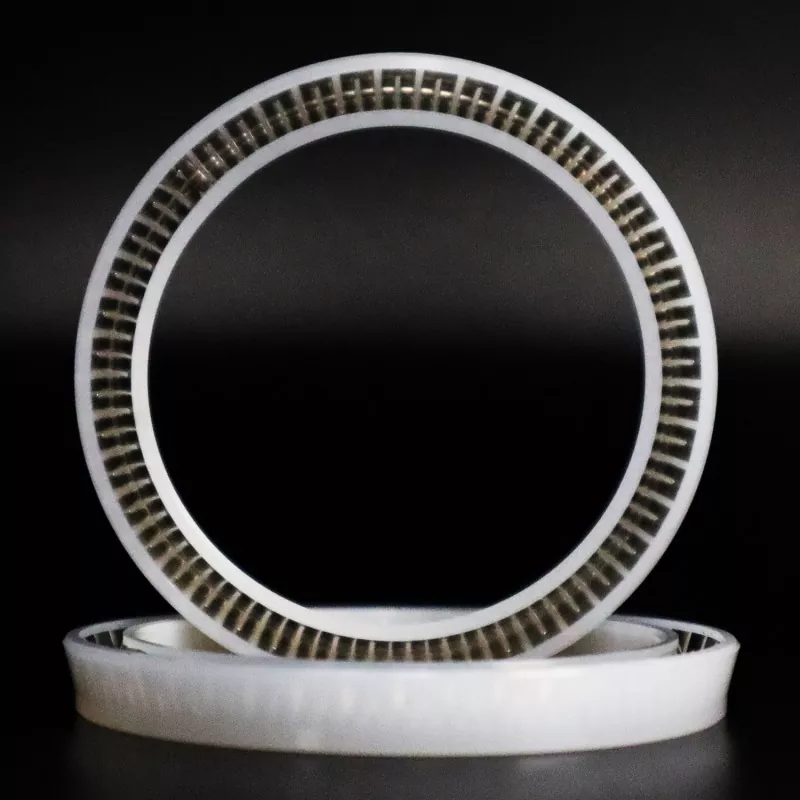

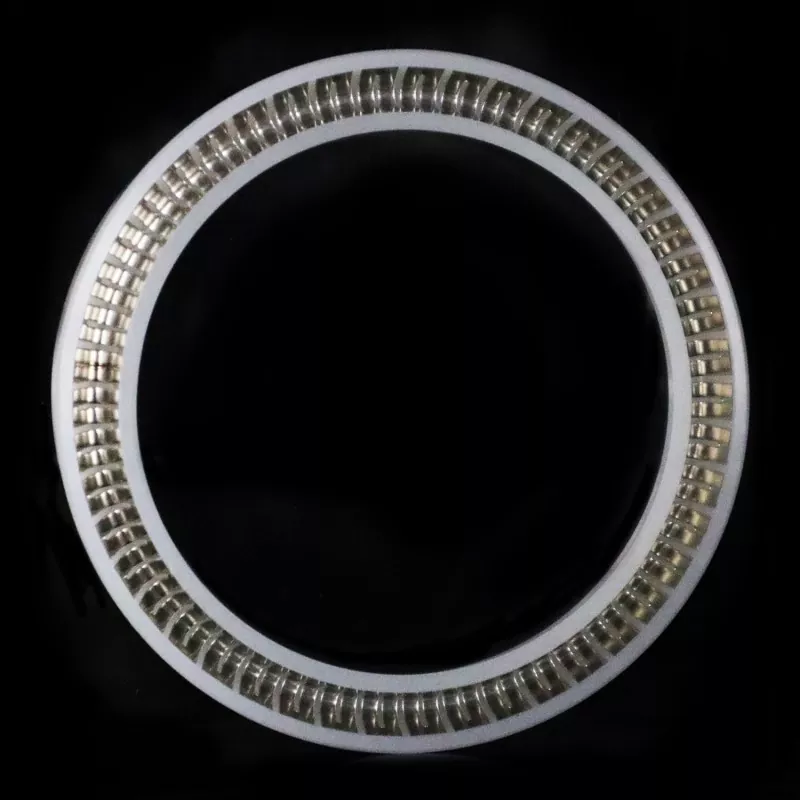

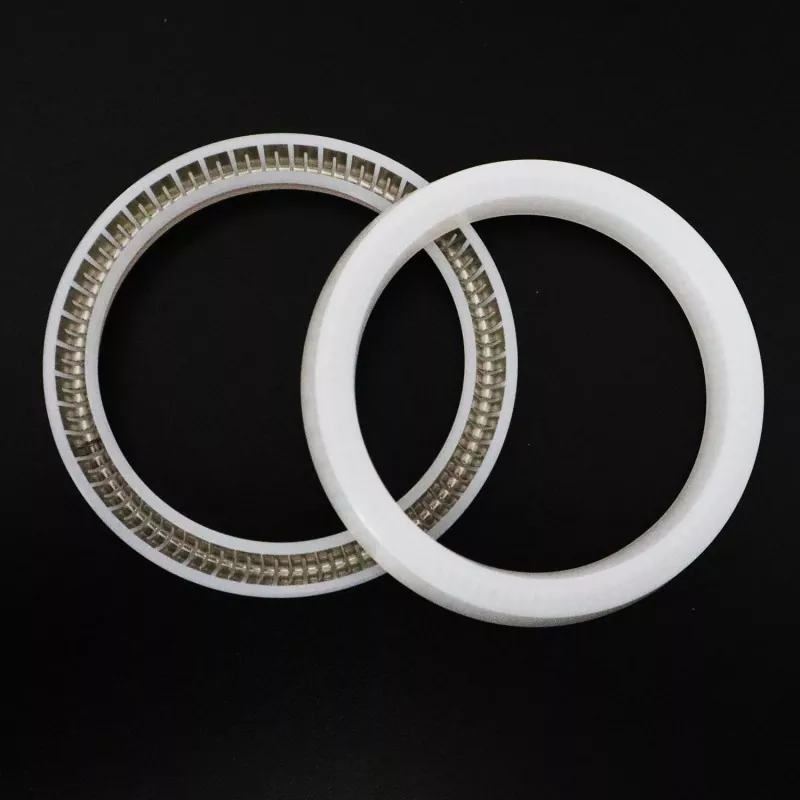

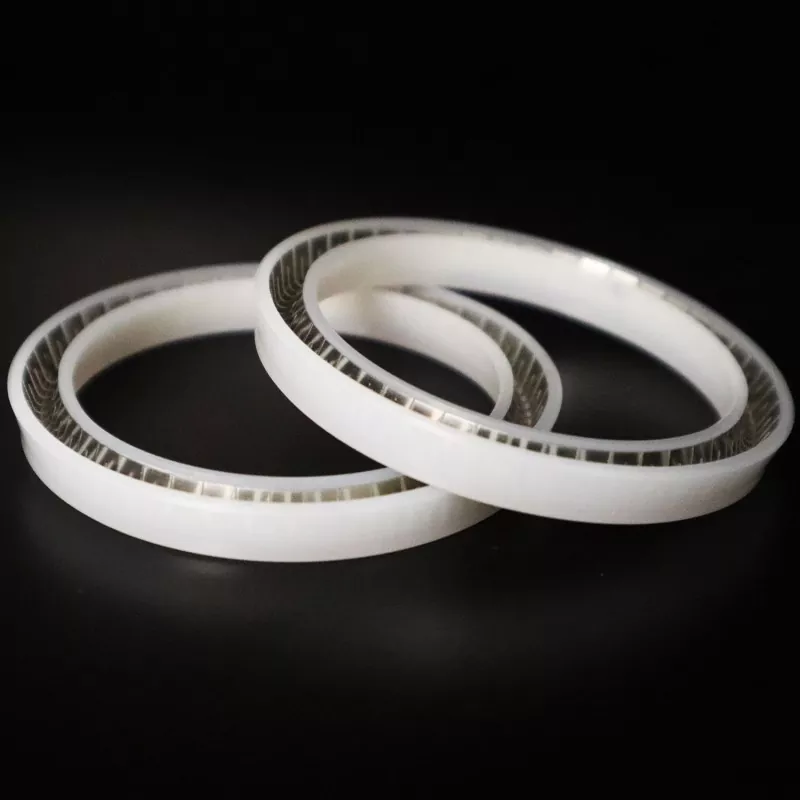

Ruichen FS-A 대칭형 스프링 작동 씰은 대칭형 디자인을 갖추고 있어 샤프트와 보어 모두에 상호 교환적으로 사용할 수 있습니다. 스프링 작동식 씰 시리즈의 기본 모델인 FS-A는 대부분의 표준 작동 조건에 대해 비용 효율적이고 안정적인 씰링 솔루션을 제공하므로 정적 씰링, 저속 회전 및 왕복 운동과 관련된 다양한 응용 분야에 적합합니다.
제한 값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
속도(m/s) |
온도 ℃ |
메디아 |
|
|
<40: 홈 폭 L 사용 >40 MPa: 홈 폭 L1 사용 |
<10 |
보/도 -35~+250 |
다른 -200~+250 |
모든 액체, 화학물질, 가스 |
이 모델의 핵심 장점은 광범위한 미디어 호환성과 안정적인 성능에 있습니다. 스프링 장착 구조와 결합된 PTFE 밀봉 본체를 특징으로 하는 이 제품은 다양한 유압유, 윤활유 및 약한 화학 용액을 포함한 대부분의 화학 매체를 견딥니다. 온도 적응성과 관련하여 FS-A 모델은 -50°C ~ 200°C 범위에서 안정적인 밀봉 성능을 유지합니다.
Ruichen FS-A 스프링 작동 씰은 일반 산업 장비, 표준 유압 시스템 및 기존 유체 처리 장치에 특히 적합합니다. 저마찰 설계로 원활한 작동을 보장하고 이탈 마찰을 최소화하여 장비 작동 중 "스틱 슬립" 현상을 효과적으로 방지합니다.
스프링 작동식 씰을 처음 선택하는 고객이나 비용에 매우 민감한 고객에게 Ruichen FS-A는 이상적인 입문용 선택입니다.
지정된 매개변수 범위 내의 모든 크기를 사용할 수 있습니다.
참고: 필요한 사양이 이 표에 나열되지 않은 경우 당사에 문의하십시오. 우리는 최대 1600mm 직경의 제품을 공급할 수 있습니다.
|

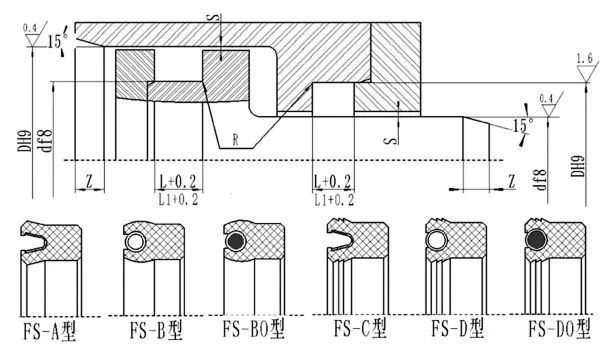

d |
D |
L+0.2 |
L1+0.2 (압력 >40 MPa에 적용 가능) |
레이디얼 클리어런스 Smax |
모따기 길이 지민 |
R최대 |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
애플리케이션 노트: 표준 산업 환경에서 샤프트와 보어의 양방향 밀봉에 적합합니다. 압력 변동이 최소화된 용도에 권장됩니다.
