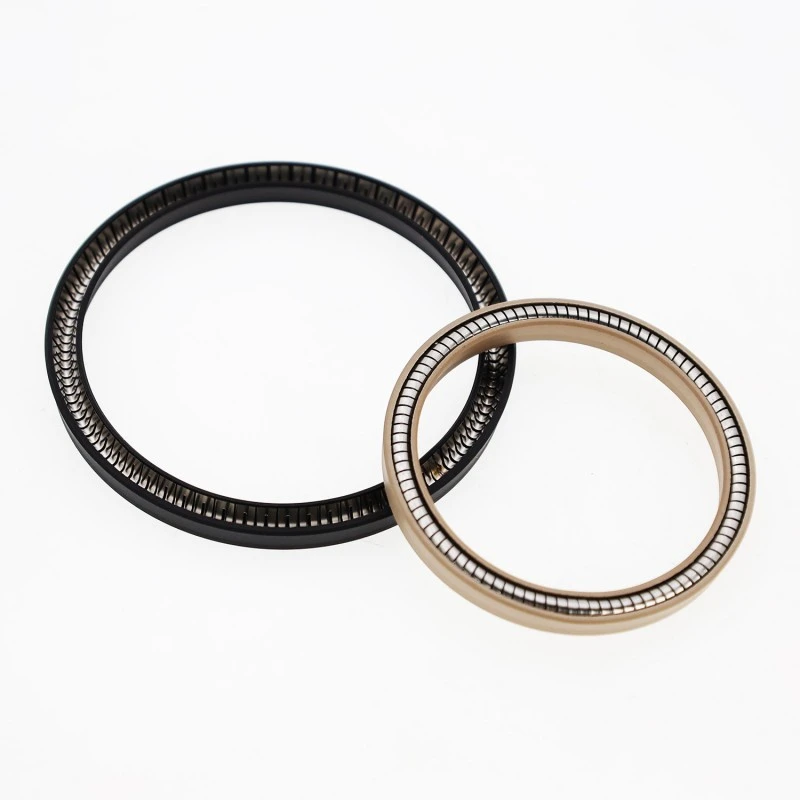

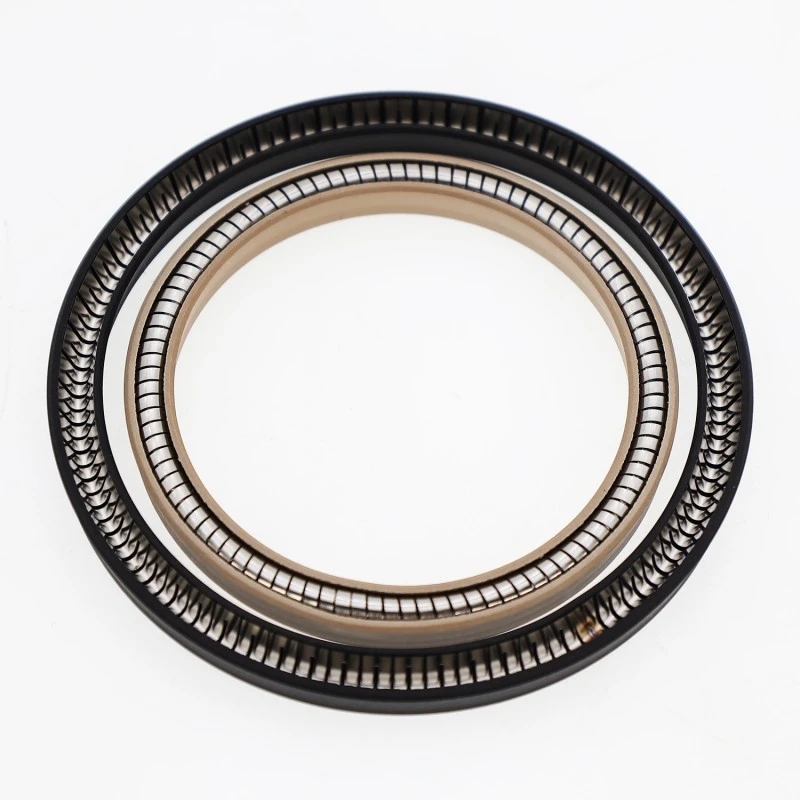

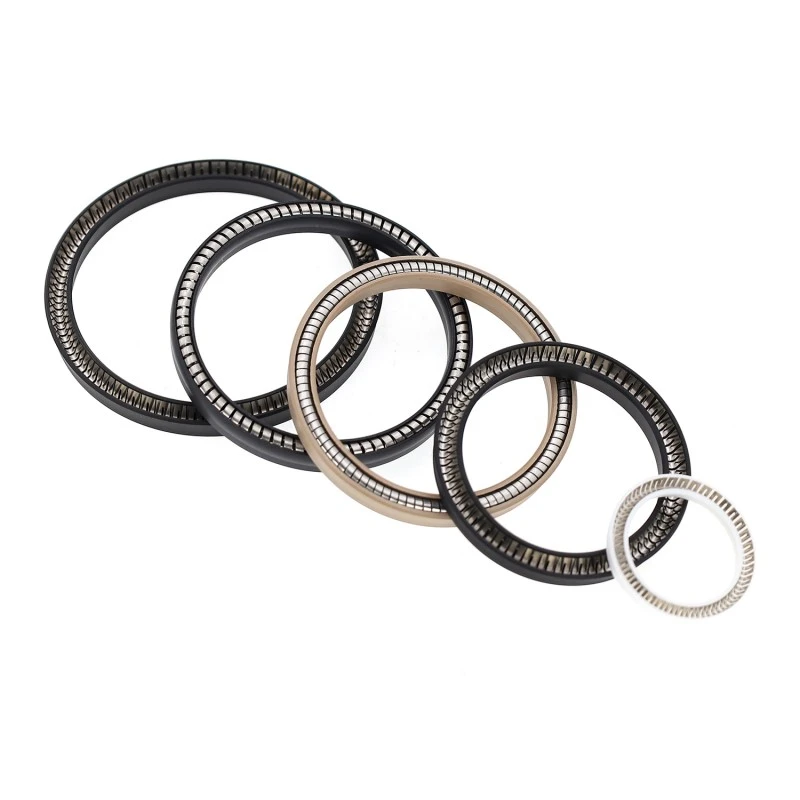

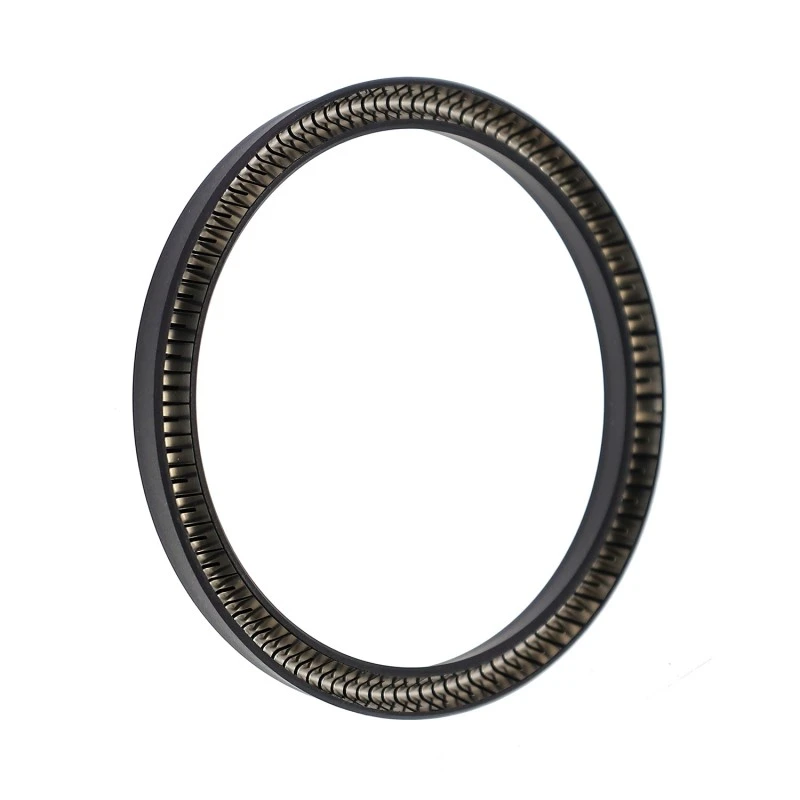

PTFE 스프링 작동식 로드 씰

Ruichen Sealing Factory에서 PTFE 스프링 작동 로드 씰을 구입해 주셔서 감사합니다. RC16은 범용 씰, RC16-B는 Y자형 조합 씰입니다. 둘 다 동일한 홈 치수를 가지며 ML5514F 및 ISO3771 표준에 지정된 홈에 설치할 수 있습니다. 가혹한 작업 조건에서도 사용할 수 있으며 특정 특수 매체에도 적합합니다.

문의 보내기

제품 설명

RC16 스프링 작동 씰은 스테인리스 스틸 스프링과 고성능 플라스틱으로 구성됩니다. 스테인레스 스틸 스프링은 V자형 또는 O자형 스프링일 수 있습니다. RC16-B를 사용할 때는 적절한 엘라스토머 재질을 선택해야 합니다.

적용 가능한 작동 조건

압력 MPa		속도 m/s	온도 ℃		중간
RC16<40	RC16-B<80	<10	RC16-200~+250	RC16-B-35~+250	거의 모든 미디어

재료 선택

1. O링 재질은 R01 니트릴 고무(NBR), R02 불소 고무(FKM) 등 중에서 선택할 수 있습니다.

2. 씰링 링 재질에는 PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등이 포함됩니다.

3. 스테인레스 스틸 스프링은 O자형 또는 V자형일 수 있습니다.

주문예

RC16-40-PTFE4+V: 샤프트 직경 40, 밀봉 링 재질은 PTFE4, 스테인리스 스틸 스프링은 V자형 스프링입니다.

RC16-B-40-PTFE4+R02: 샤프트 직경 40, 밀봉 링 재질은 PTFE4, 일치하는 O-링은 불소 고무로 만들어졌습니다.

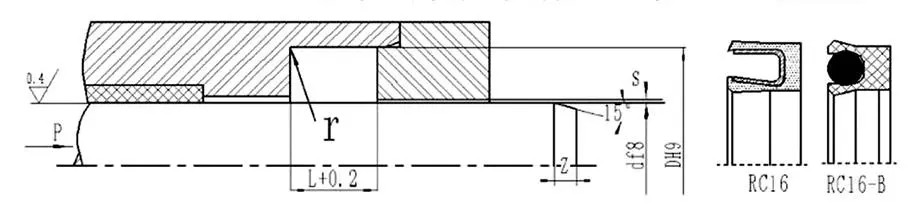

사양 및 매개변수 표(지정된 범위 내의 모든 크기를 사용할 수 있음)

df8	DH9	L+0.2	S최대(<20MPA)	S최대(<40MPA)	지민	rmax
4~9.9	d+2.9	2.4	0.08	0.05	0.8L	0.4
10~19.9	d+4.5	3.6	0.10	0.07		0.4
20~39.9	d+6.2	4.8	0.15	0.08		0.6
40~119.9	d+9.4	7.1	0.20	0.10		0.8
120~1000	d+12.2	9.5	0.25	0.12		0.8

PTFE 씰 설치: 개방형 홈이 일반적으로 사용됩니다. 닫힌 홈에 설치하려면 PTFE 씰 설치 지침의 160페이지를 참조하십시오.

사양 및 치수표 (원하는 사양이 표에 없는 경우 당사로 문의하시기 바랍니다. 최대 1600mm까지 공급 가능합니다.)

d	D	L	d	D	L	d	D	L	d	D	L	d	D	L
10	14.5	3.6	32	38.2	4.8	60	69.4	7.1	120	132.2	9.5	230	242.2	9.5
12	16.5	3.6	35	41.2	4.8	63	72.4	7.1	130	142.2	9.5	240	252.2	9.5
14	18.5	3.6	36	42.2	4.8	65	74.4	7.1	140	152.2	9.5	250	262.2	9.5
15	19.5	3.6	40	49.4	7.1	70	79.4	7.1	150	162.2	9.5	280	292.2	9.5
16	20.5	3.6	42	51.4	7.1	75	84.4	7.1	160	172.2	9.5	300	312.2	9.5
18	22.5	3.6	45	54.4	7.1	80	89.4	7.1	170	182.2	9.5	320	332.2	9.5
20	26.2	4.8	48	57.4	7.1	85	94.4	7.1	180	192.2	9.5	350	362.2	9.5
22	28.2	4.8	50	59.4	7.1	90	99.4	7.1	190	202.2	9.5	360	372.2	9.5
25	31.2	4.8	52	61.4	7.1	100	109.4	7.1	200	212.2	9.5	400	412.2	9.5
28	34.2	4.8	55	64.4	7.1	110	119.4	7.1	210	222.2	9.5	500	512.2	9.5
30	36.2	4.8	56	65.4	7.1	115	124.4	7.1	220	232.2	9.5	600	612.2	9.5

왜 우리를 선택합니까?

Ruichen의 씰링 솔루션은 전 세계적으로 수많은 상징적인 프로젝트와 중요 장비에 성공적으로 적용되었습니다. 당사의 고압 씰은 유럽의 유명한 풍력 터빈 제조업체에서 해상 풍력 터빈의 유압 피치 제어 시스템에 사용하기 위해 선택했습니다. 이 씰은 극심한 염수 분무, 높은 습도 및 저온 환경에서 5년 이상 안정적으로 작동하여 고객으로부터 높은 평가를 받았습니다.

한편, 당사의 내화학성 씰링 제품은 중동의 대규모 석유화학 프로젝트에 성공적으로 수출되어 까다로운 화학물질 이송 펌프에 사용됩니다. 내식성은 고객이 안전하고 누출 없는 연속 생산을 달성하는 데 도움이 되었습니다.

이러한 성공적인 국제 사례는 Ruichen 제품이 세계에서 가장 엄격한 품질 및 적용 표준을 충족한다는 것을 충분히 보여줍니다.
