Ruichen FS-B 강화 스프링 에너자이징 씰은 표준 대칭 설계에 비해 성능이 향상된 기능을 제공하며 적당한 압력 및 가벼운 작동 변동과 관련된 응용 분야를 위해 특별히 개발되었습니다. 이 모델은 씰링 립 프로파일과 스프링 시스템 간의 일치를 최적화하여 동적 작동 조건에서 씰링 안정성을 향상시킵니다.
한계값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
속도(m/s) |
온도 ℃ |
메디아 |
|
|
<40: 홈 폭 L 사용 >40 MPa: 홈 폭 L1 사용 |
<10 |
보/도 -35~+250 |
다른 -200~+250 |
모든 액체, 화학물질, 가스 |
이 모델의 주요 특징은 최대 40MPa의 작동 압력 범위로 압력 변동에 대한 저항력이 강화되었다는 것입니다. 개선된 씰링 립 디자인은 탁월한 매체 호환성을 제공하므로 매우 공격적인 특정 산업용 유체를 포함하여 더 광범위한 화학 매체를 처리할 수 있습니다. -60°C ~ 220°C의 온도 범위에서 작동하여 대부분의 산업 환경 요구 사항을 충족합니다.
Ruichen FS-B 스프링 작동 씰은 다양한 매체와 탁월한 호환성을 유지하는 동시에 왕복 응용 분야에서 보다 안정적인 마찰 특성과 긴 서비스 수명을 제공합니다. 건설 기계의 유압 실린더, 산업용 펌프 또는 화학 밸브에 관계없이 Ruichen FS-B는 우수하고 오래 지속되는 밀봉 성능을 제공합니다.
지정된 범위 내의 모든 차원을 사용할 수 있습니다.
참고: 필요한 사양이 여기에 나열되지 않은 경우 당사에 문의하십시오. 우리는 최대 1600mm 직경의 제품을 공급할 수 있습니다.
|

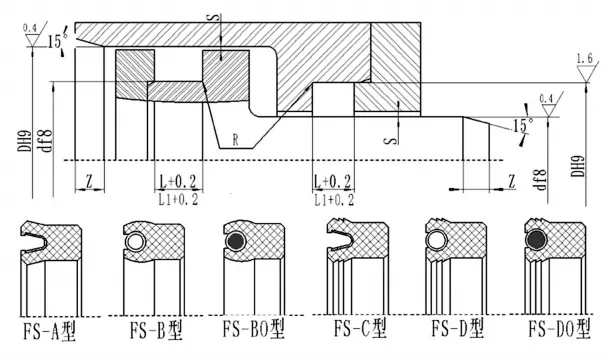

d |
D |
L+0.2 |
L1+0.2 (압력 >40 MPa에 적용 가능) |
레이디얼 클리어런스 Smax |
모따기 길이 지민 |
R최대 |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
기술적 특징: 높고 변동하는 압력과 관련된 작동 조건에 적합합니다. 씰 서비스 수명과 관련된 특정 요구 사항이 있는 장비에 권장됩니다.
