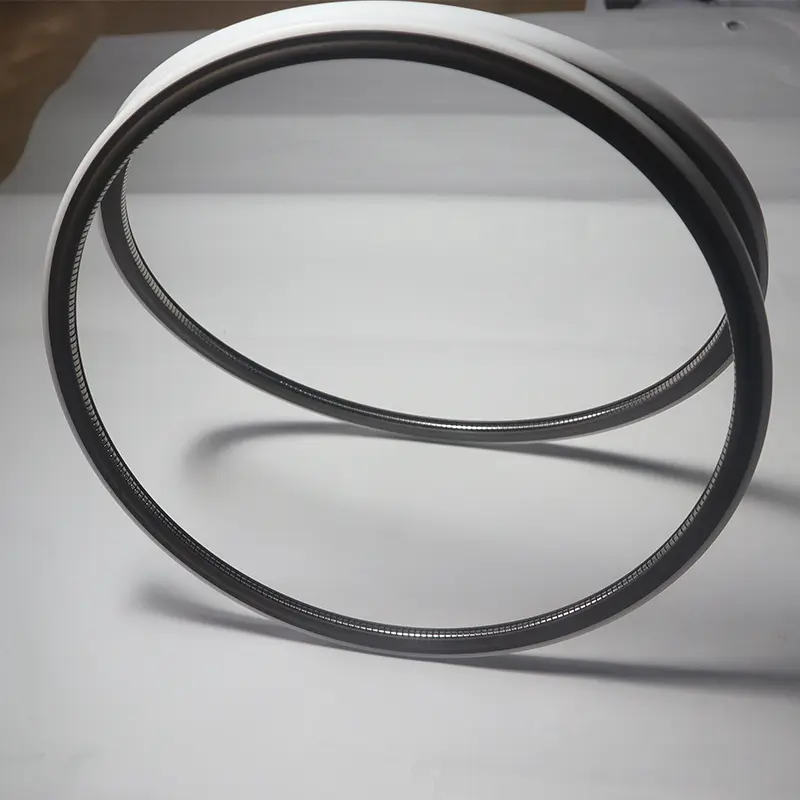

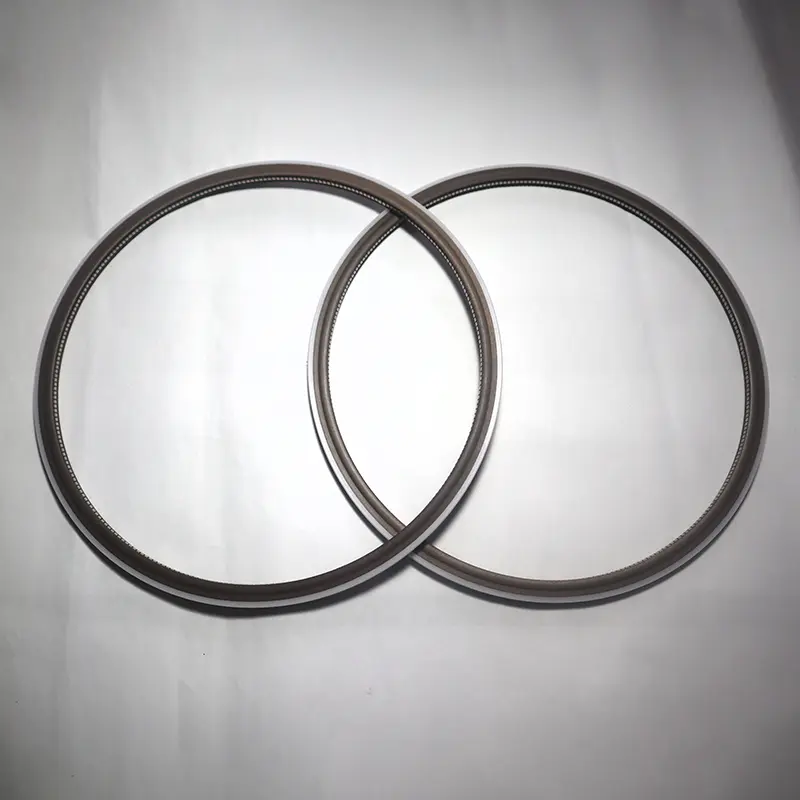

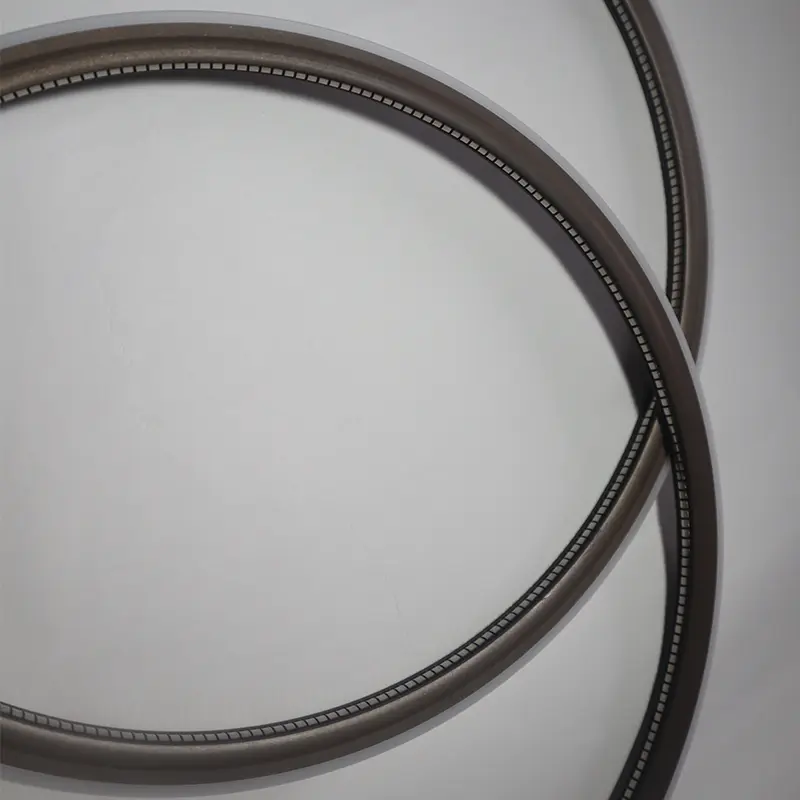

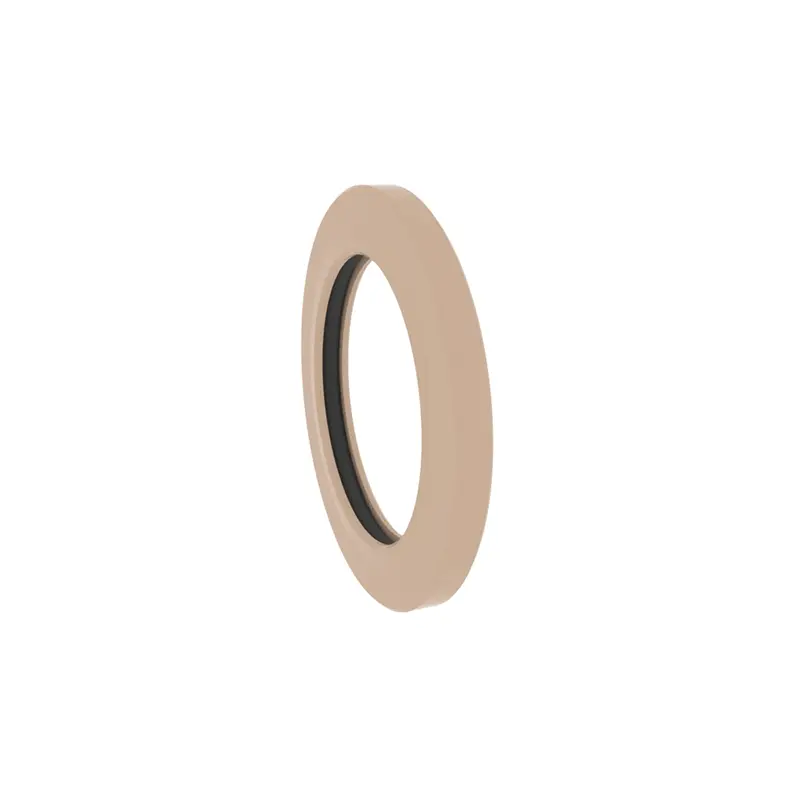

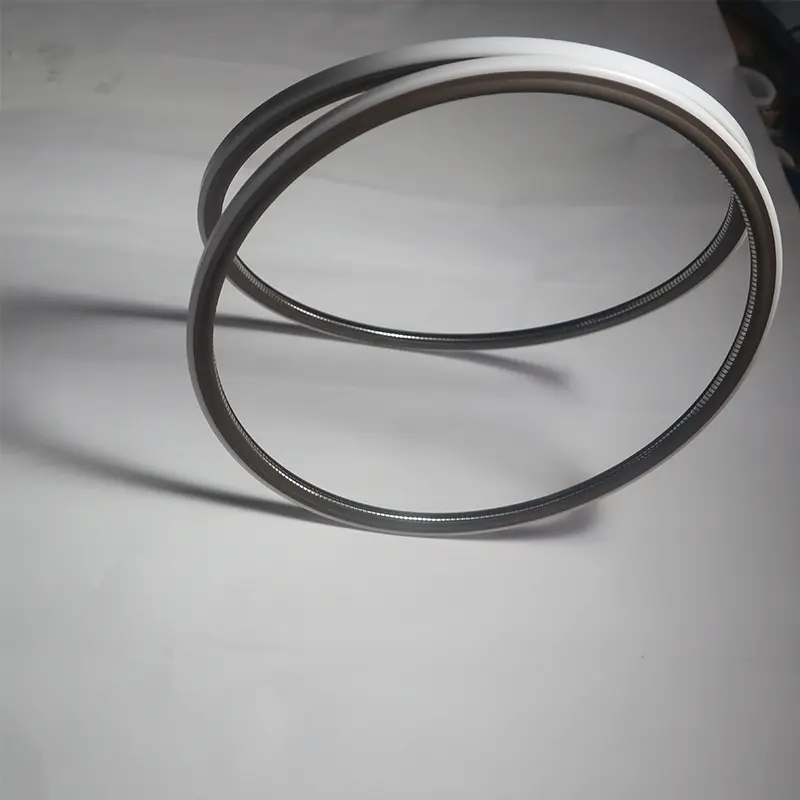

우리가 시작한 엔드 플랜지 스프링 에너지 씰에는 각각 고유 한 모델이 포함됩니다. 그것들은 모두 엄격하게 개발, 생산 및 테스트되었습니다.

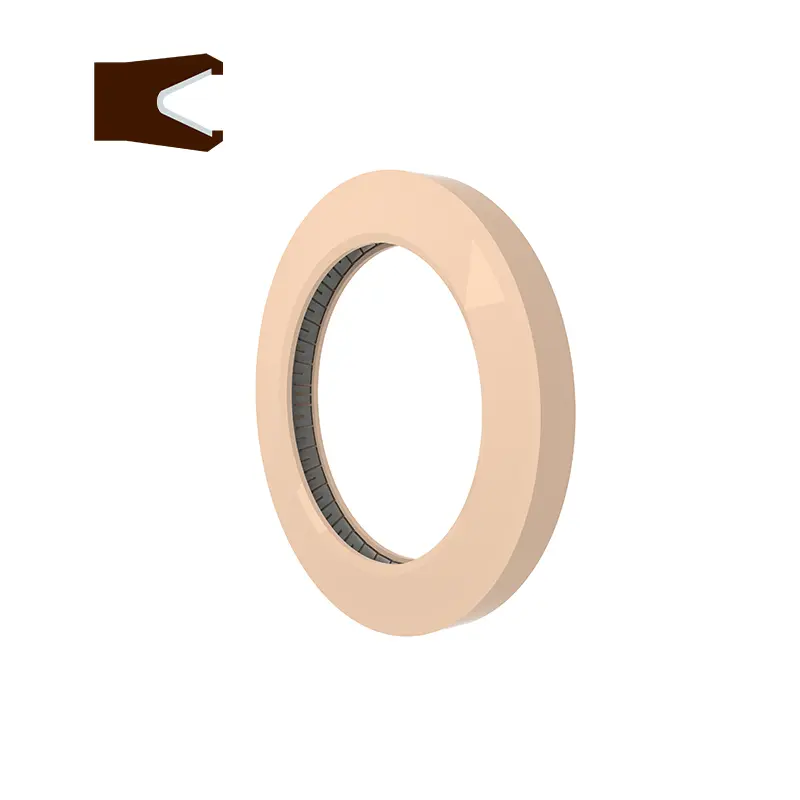

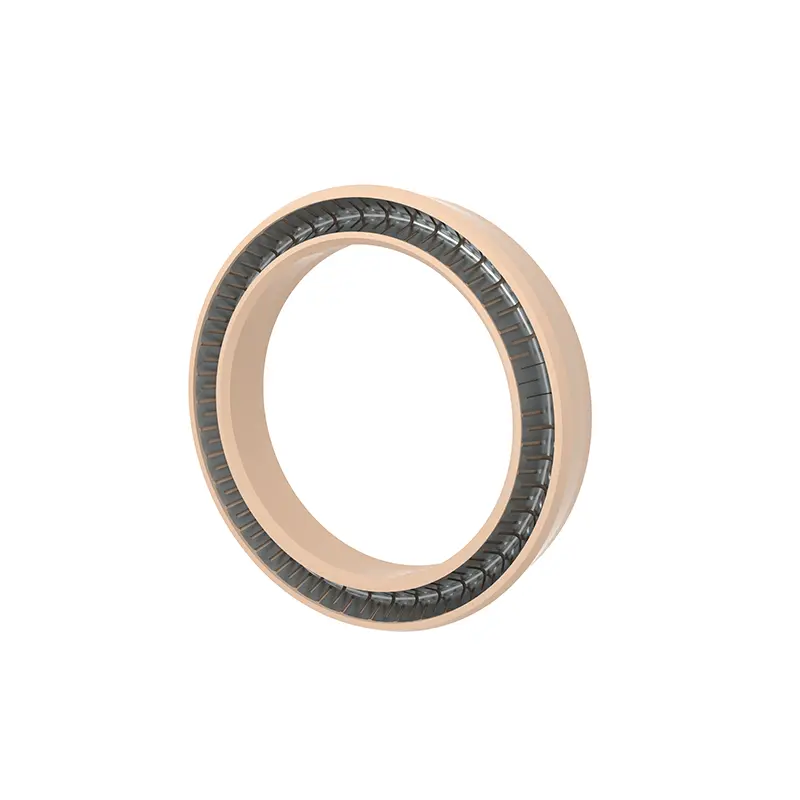

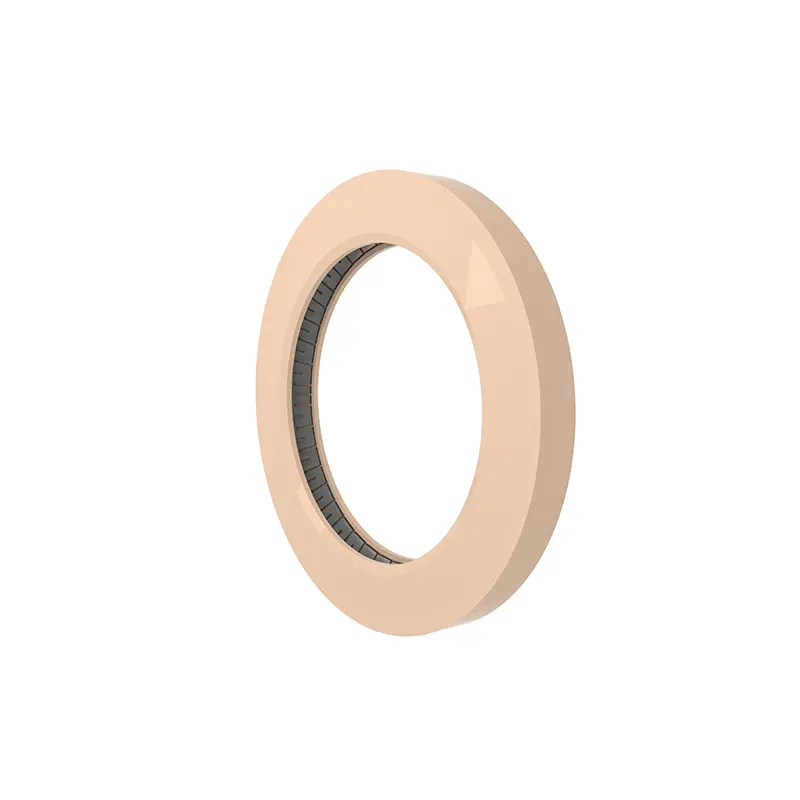

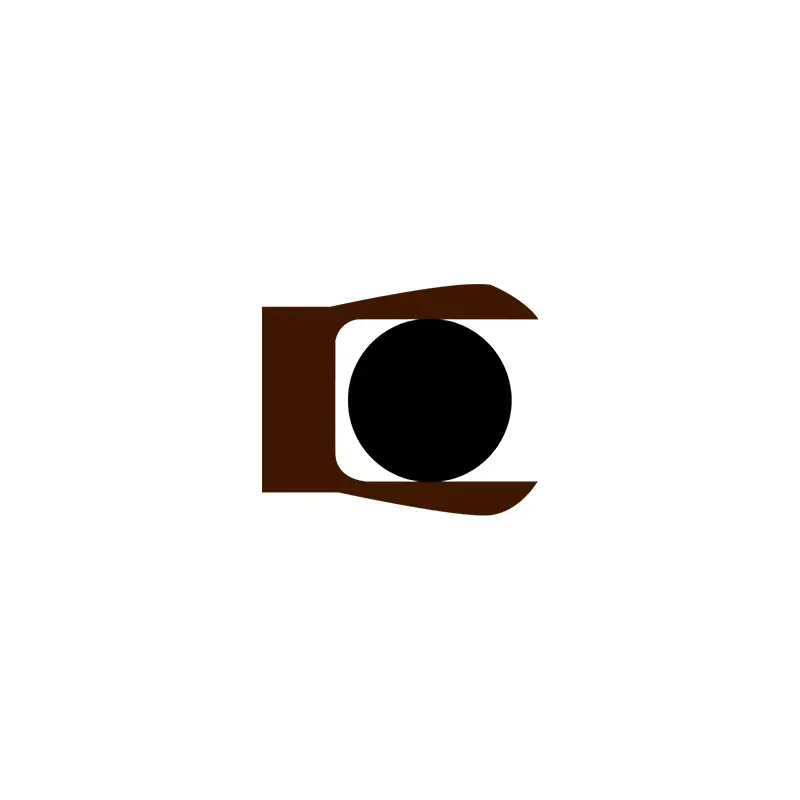

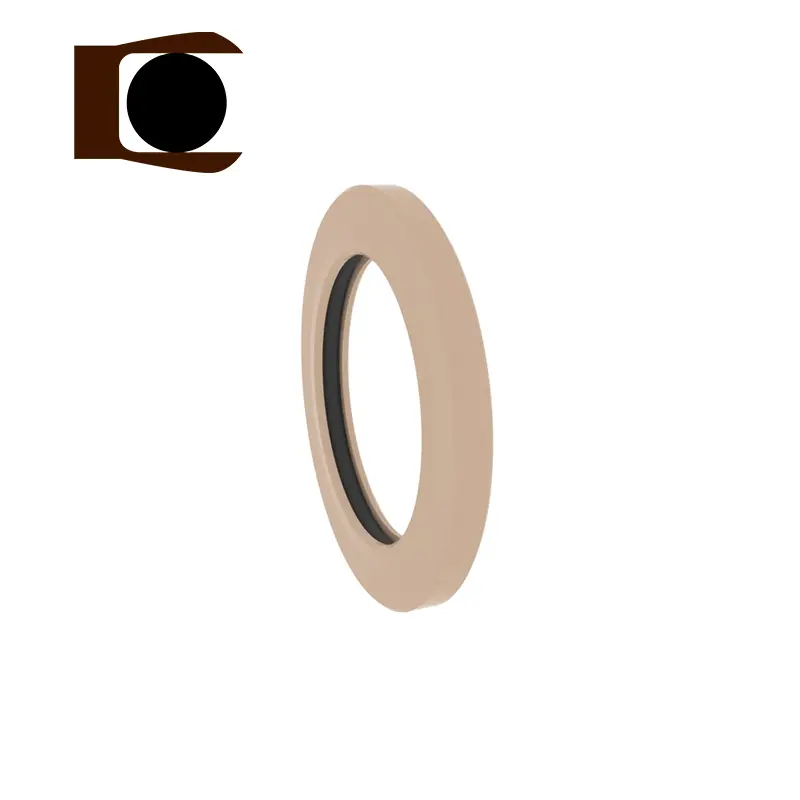

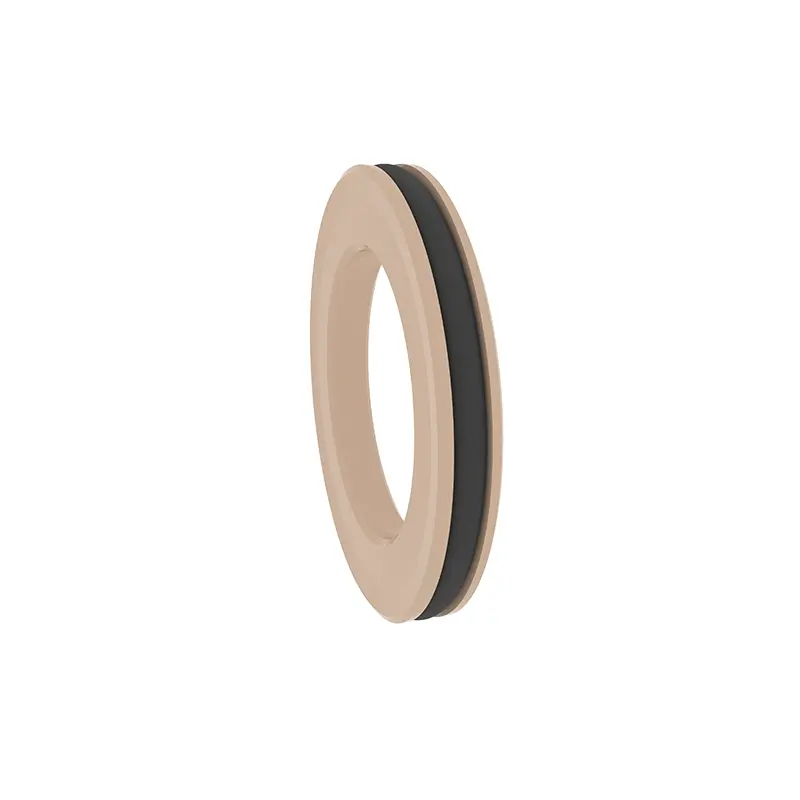

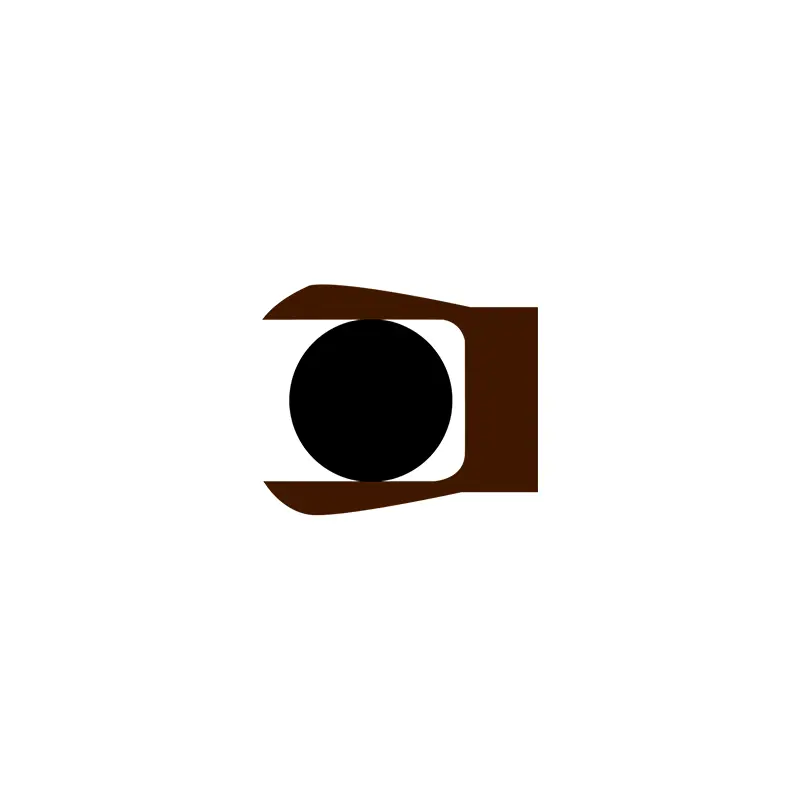

RC2876 및 RC2877은 PAN-SEALS, RC2876-B 및 RC2877-B는 Y 자형 결합 씰입니다. 각 모델 간의 두 개의 다른 부서는 동일한 그루브를 가지며 상호 교환 할 수 있습니다. 그들은 축 방향 (끝) 및 플랜지 일원 압력 정적 씰에 적합하며 표면 거칠기가 이상적이지 않은 곳에서 사용할 수 있습니다. 두 개의 팬-실은 스테인레스 스틸 스프링과 고기능 플라스틱으로 구성됩니다. 스테인리스 스틸 스프링은 V 자형 스프링 및 O 형 스프링으로 선택할 수 있습니다. RC2876-B 및 RC2877-B를 사용할 때는 일치하는 엘라스토머 재료를 합리적으로 선택해야합니다.
제품 기능 및 응용 프로그램 :

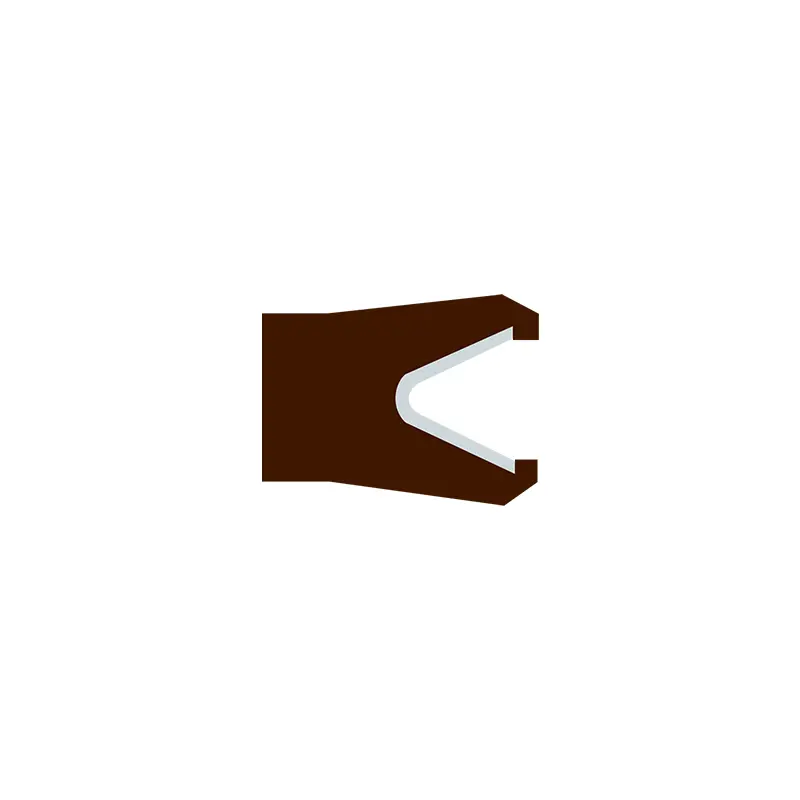

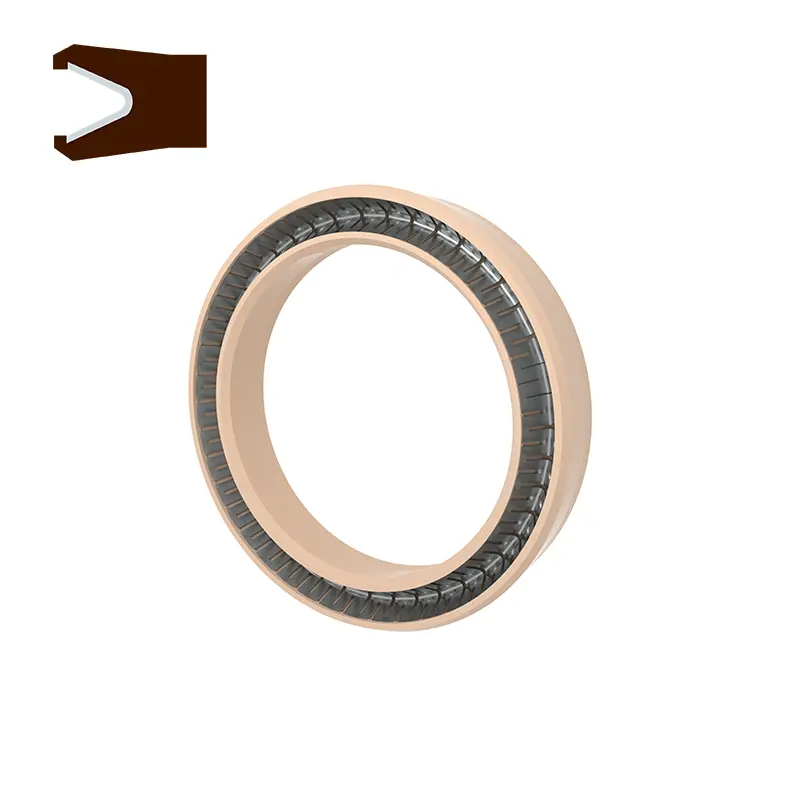

RC2876
적용 가능한 작업 조건 (제한 값이 동시에 나타나지 않아야 함)
압력 MPA | 속도 m/s | 온도 ℃ | 중간 | ||
RC2876 | RC2876-B | - | RC2876 | RC2876-B | 모든 액체, 화학 물질, 가스 |
<40 | <80 | -200 ~+250 | -35 ~+250 |
재료 선택
1. 일치하는 O- 링 재료는 R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등이 될 수 있습니다.
2. 밀봉 반지 재료 : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등
3. 스테인레스 스틸 스프링은 O 자형 스프링과 V 자형 스프링에서 선택할 수 있습니다.
주문 예
RC2876-40-PTFE4+V 내부 압력 홈의 외경은 40, 밀봉 링 재료는 PTFE4이고 스프링은 V 자형 스프링입니다.
RC2876-B-40-PTFE4+R02 내부 압력 홈의 외경은 40이고, 밀봉 링 재료는 PTFE4이고, 일치하는 O- 링은 FluorOrubber입니다.
참고 : 확장 범위를 선택하면 시리즈 번호를 사용하십시오.

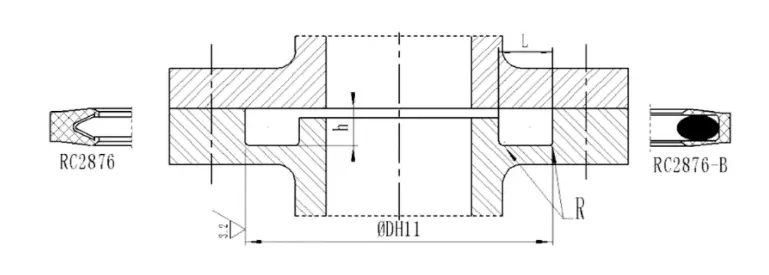

일련 번호 | 일련 번호 | 표준 범위 DH11 | 확장 범위 DH11 | 그루브 깊이 시간-0.05 | 그루브 너비 엘+0.2 | 둥근 모서리 rmax |
RC2876-0 | RC2876-B-0 | 10 ~ 13.9 | 10 ~ 40 | 1.45 | 2.4 | 0.4 |
RC2876-1 | RC2876-B-1 | 14 ~ 24.9 | 13 ~ 200 | 2.25 | 3.6 | 0.4 |
RC2876-2 | RC2876-B-2 | 25 ~ 45.9 | 18 ~ 400 | 3.1 | 4.8 | 0.6 |
RC2876-3 | RC2876-B-3 | 46 ~ 124.9 | 28 ~ 700 | 4.7 | 7.1 | 0.8 |
RC2876-4 | RC2876-B-4 | 125 ~ 999.9 | 45 ~ 1000 | 6.1 | 9.5 | 0.8 |
RC2876-5 | RC2876-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |

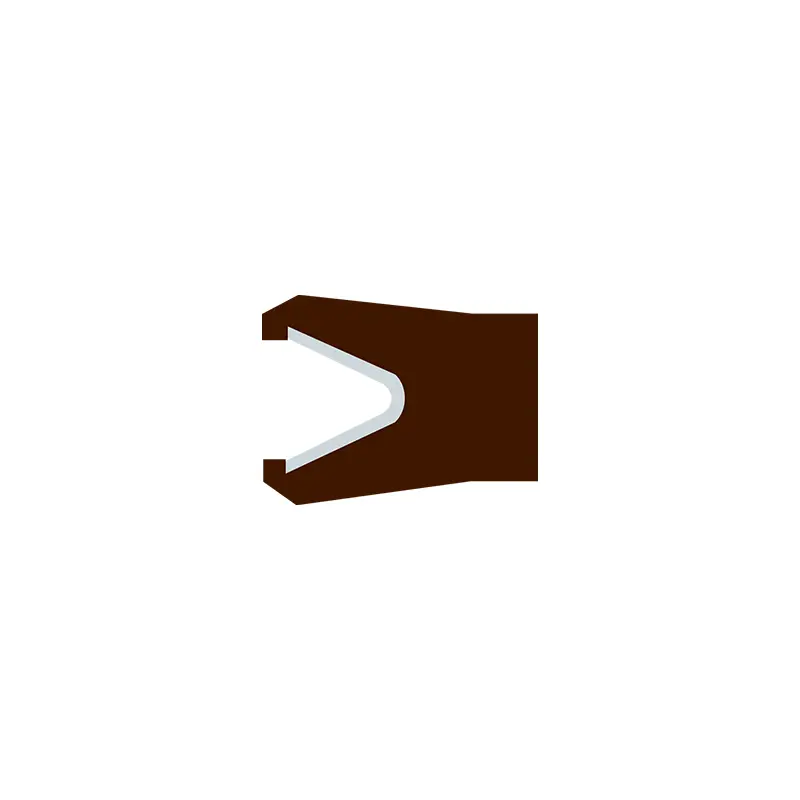

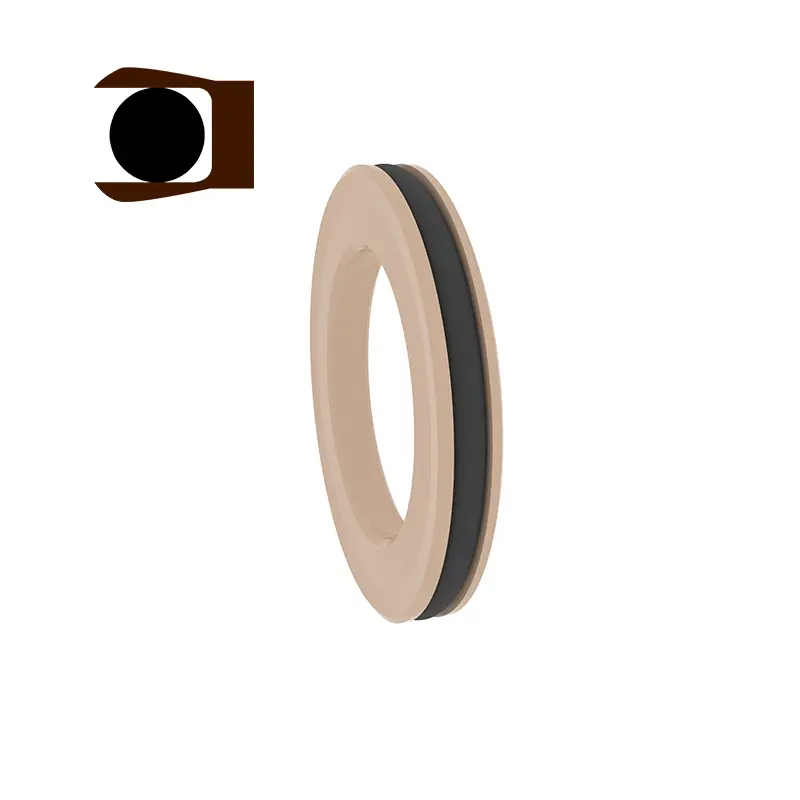

RC2877
적용 가능한 작업 조건 (제한 값이 동시에 나타나지 않아야 함)
압력 MPA | 속도 m/s | 온도 ℃ | 중간 | ||
RC2877 | RC2877-B | - | RC2877 | RC2877-B | 모든 액체, 화학 물질, 가스 |
<40 | <80 | -200 ~+250 | -35 ~+250 |
1. 일치하는 O- 링 재료는 R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등이 될 수 있습니다.
2. 밀봉 반지 재료 : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등
3. 스테인레스 스틸 스프링은 O 자형 스프링과 V 자형 스프링에서 선택할 수 있습니다.
주문 예
RC2877-40-PTFE4+V 외부 압력 그루브의 내 직경은 40, 밀봉 링 재료는 PTFE4이고 스테인레스 스틸 스프링은 V 자형 스프링입니다.
RC2877-B-40-PTFE4+R02 외부 압력 그루브의 내 직경은 40이고, 밀봉 링 재료는 PTFE4이고 일치하는 O- 링은 FluorOrubber입니다.
참고 : 확장 범위를 선택하면 시리즈 번호를 사용하십시오.

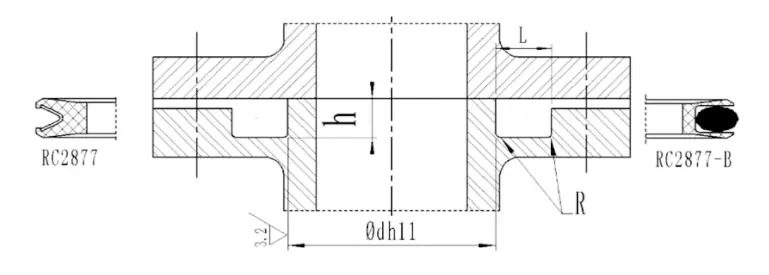

일련 번호 | 일련 번호 | 표준 범위 D H11 | 확장 범위 DH11 | 그루브 깊이 시간-0.05 | 그루브 너비 엘+0.2 | 둥근 모서리 rmax |
RC2877-0 | RC2877-B-0 | 3 ~ 9.9 | 3 ~ 40 | 1.45 | 2.4 | 0.4 |
RC2877-1 | RC2877-B-1 | 10 ~ 19.9 | 8 ~ 200 | 2.25 | 3.6 | 0.4 |
RC2877-2 | RC2877-B-2 | 20 ~ 39.9 | 12 ~ 400 | 3.1 | 4.8 | 0.6 |
RC2877-3 | RC2877-B-3 | 40 ~ 119.9 | 20 ~ 700 | 4.7 | 7.1 | 0.8 |
RC2877-4 | RC2877-B-4 | 120 ~ 999.9 | 35 ~ 1000 | 6.1 | 9.5 | 0.8 |
RC2877-5 | RC2877-B-5 | ≥1000 | ≥110 | 9.5 | 15.0 | 0.8 |
