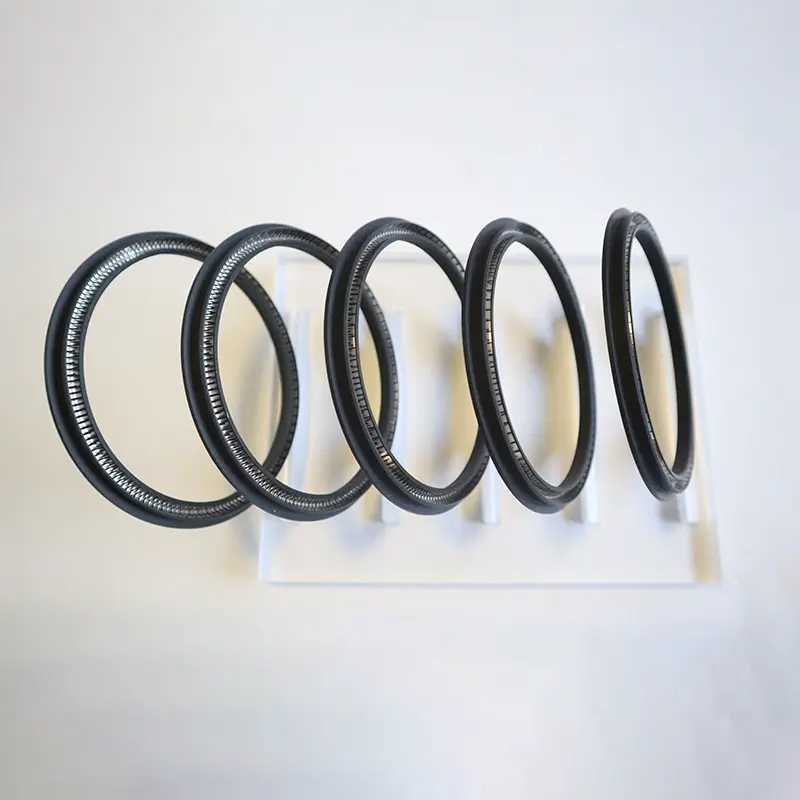

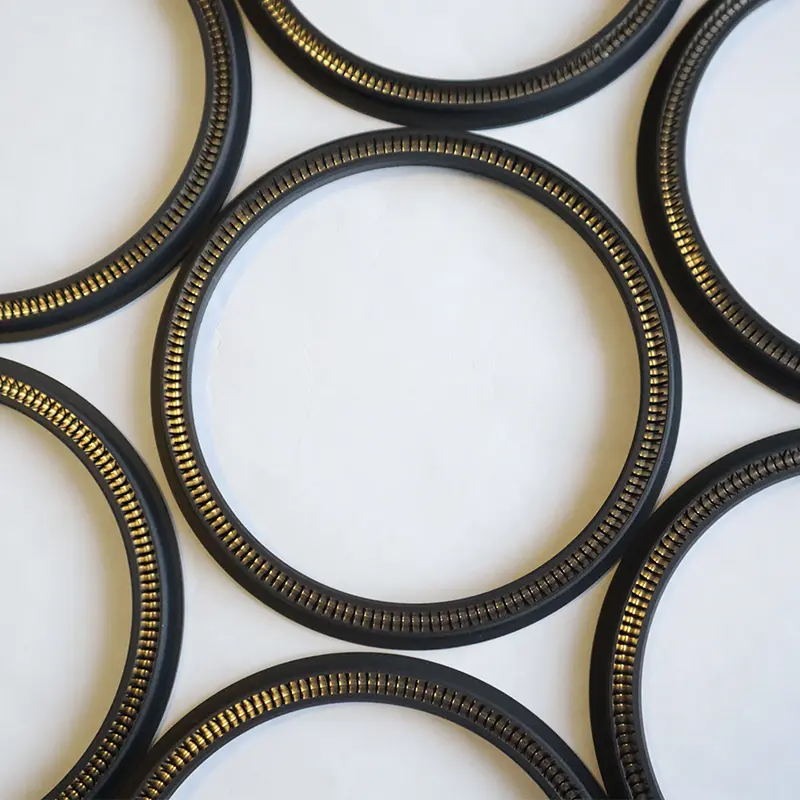

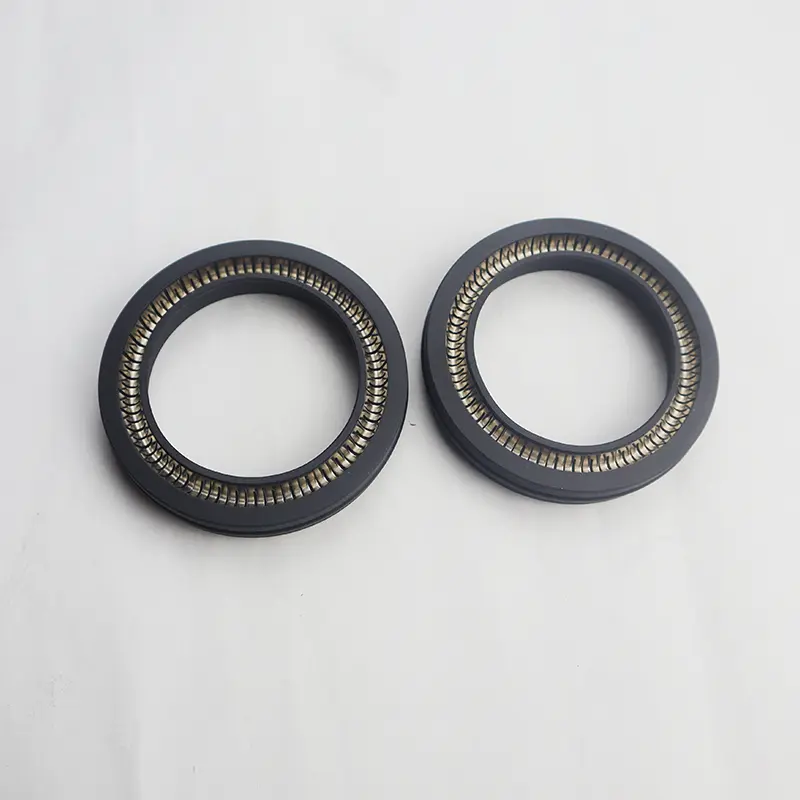

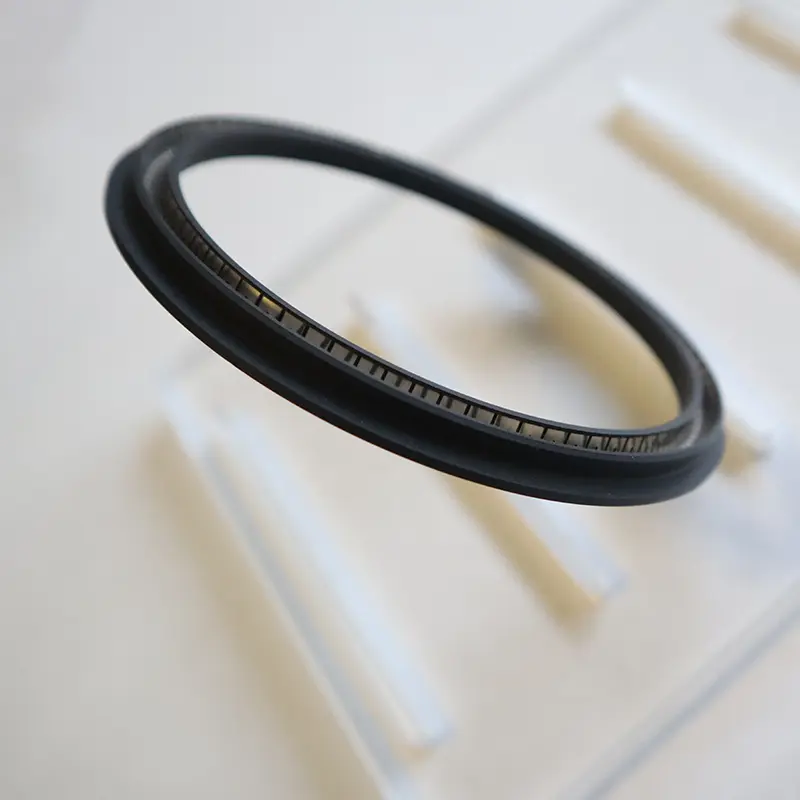

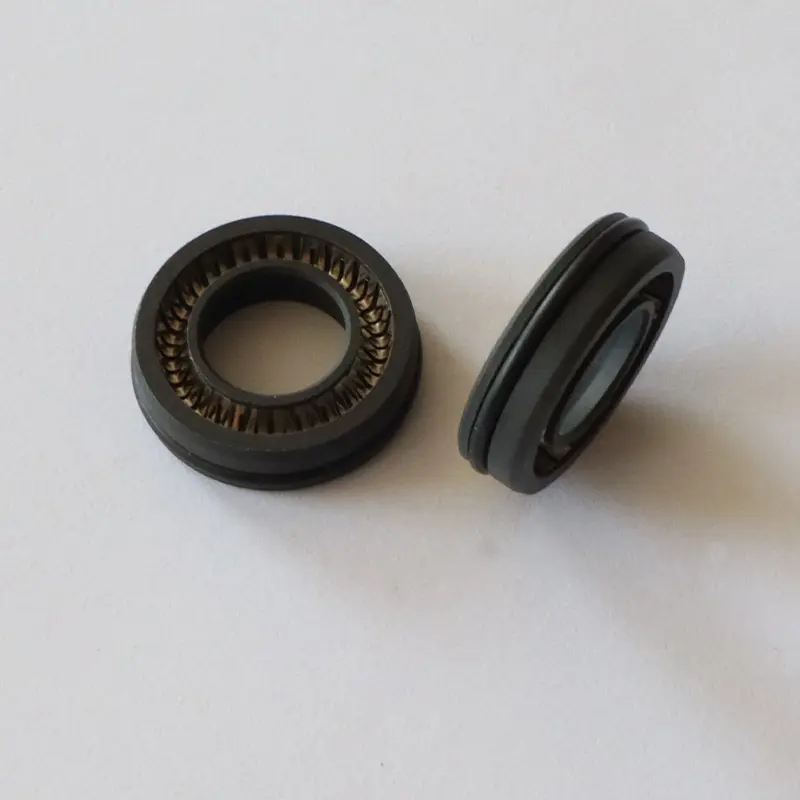

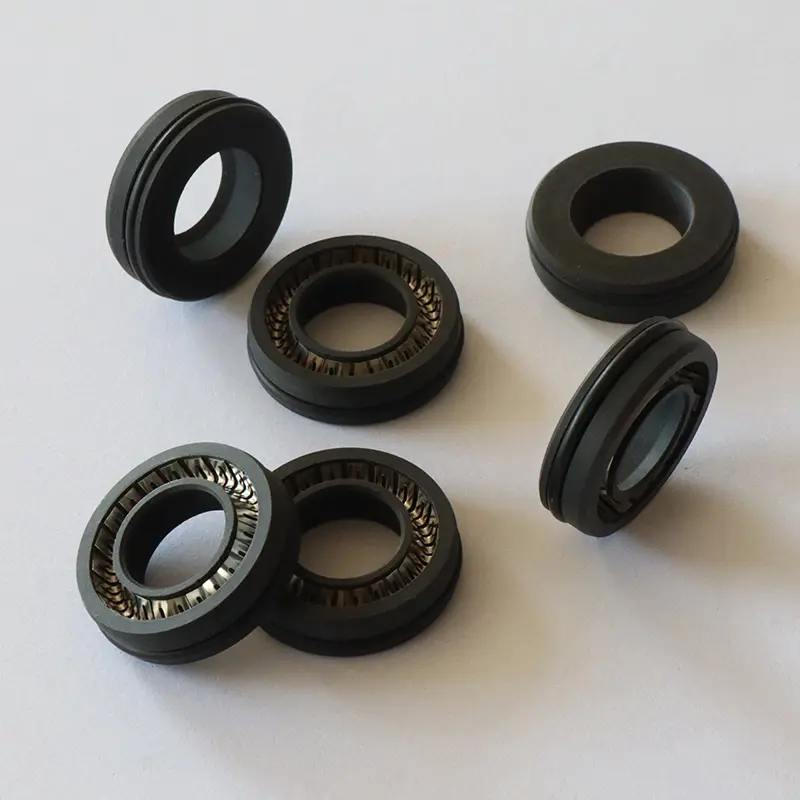

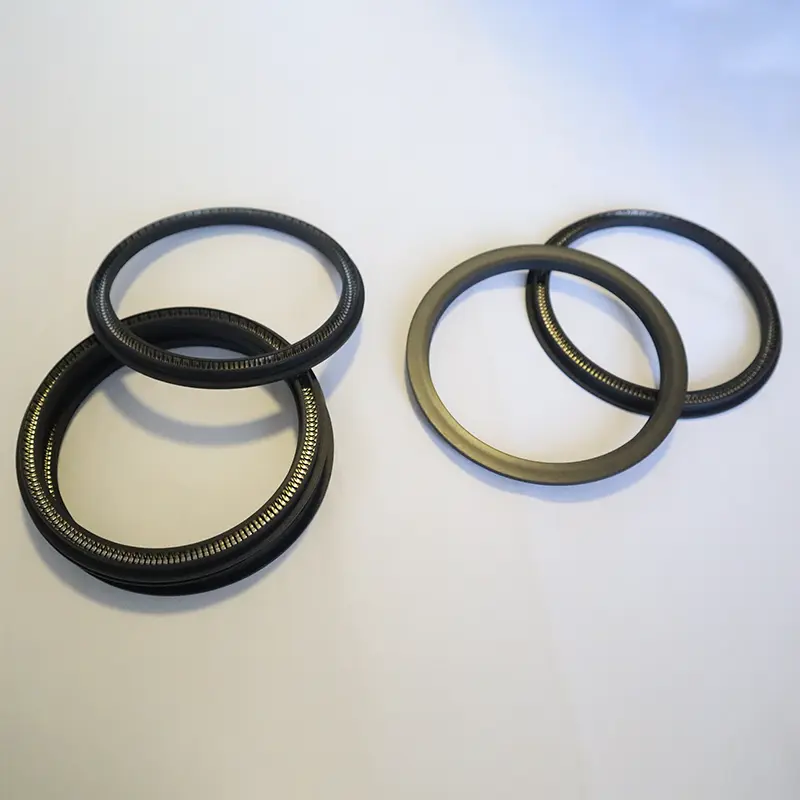

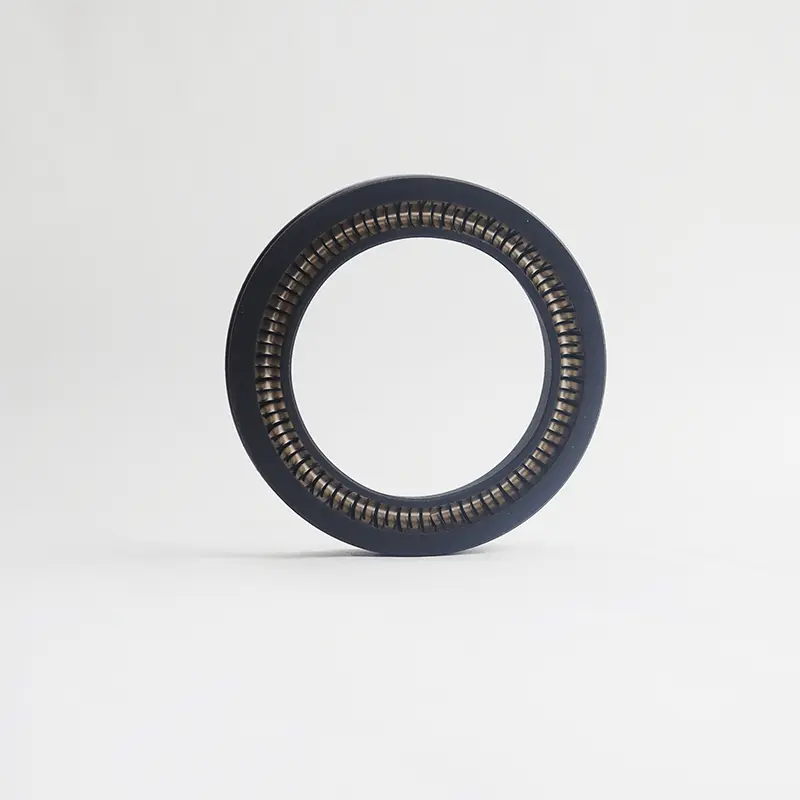

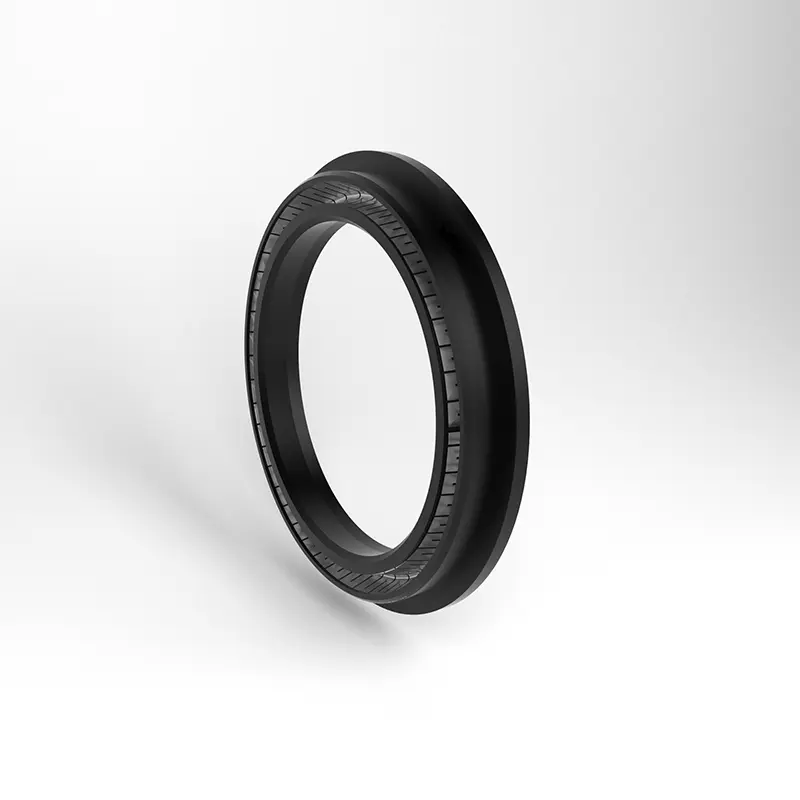

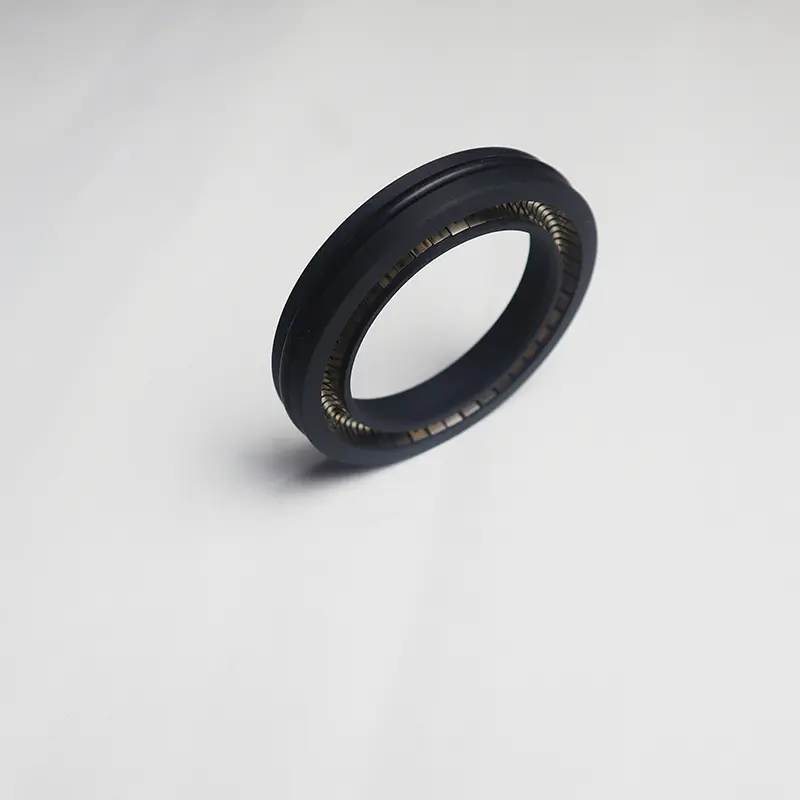

회전 샤프트를위한 스프링 에너지 씰은 Ruichen 씰이 개발 한 씰 중 하나입니다. 또한, 우리는 다른 많은 유형의 씰과 다양한 다른 밀봉 재료가 있습니다. 구체적으로, 우리는 그것들을 지명 할 내부 모델이 있습니다. 다음은 RC2055와 RC2056의 두 가지 모델을 소개합니다.

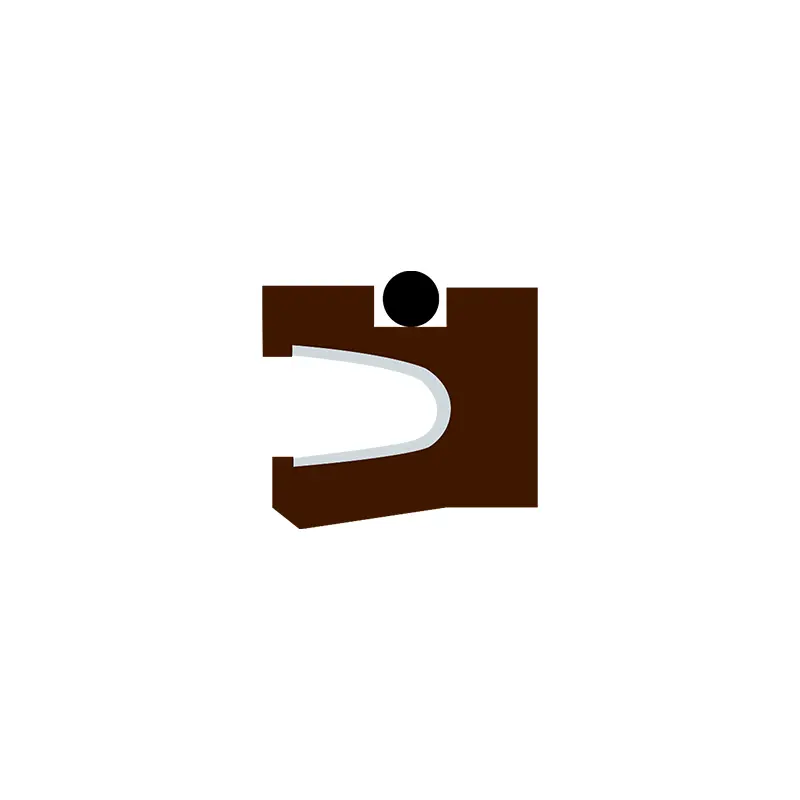

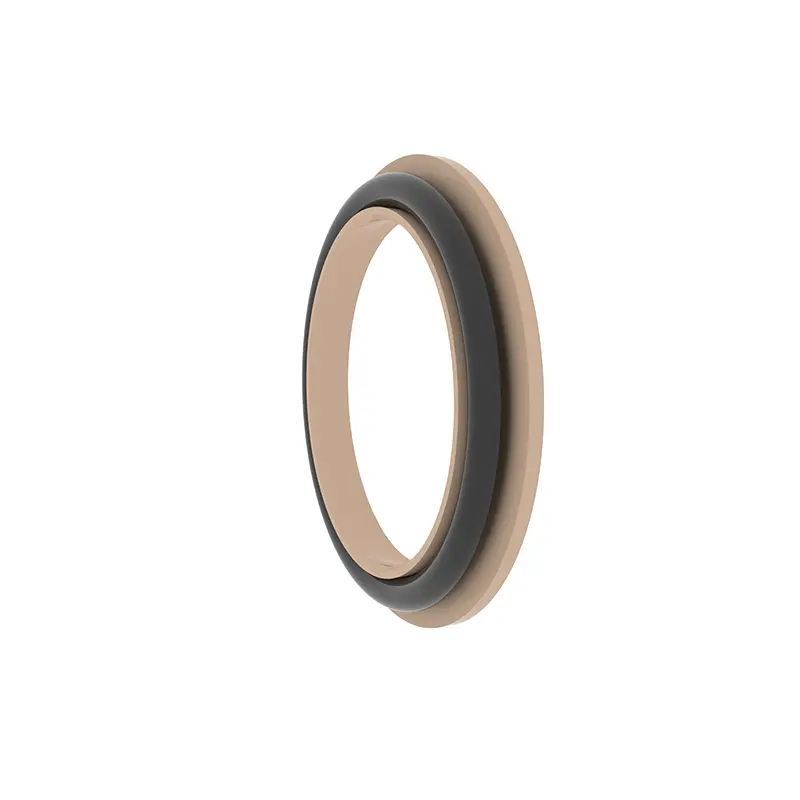

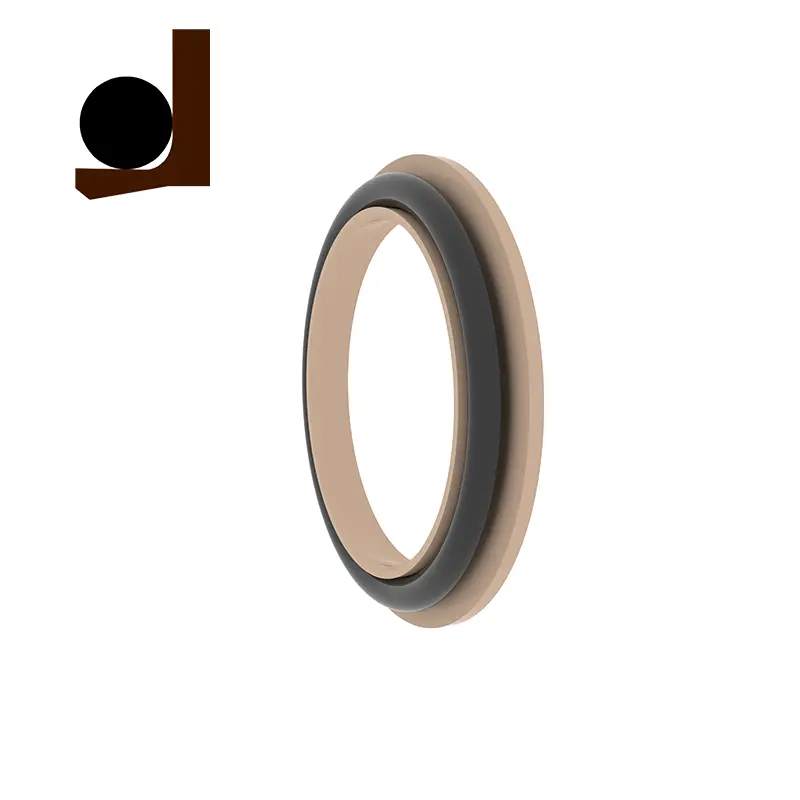

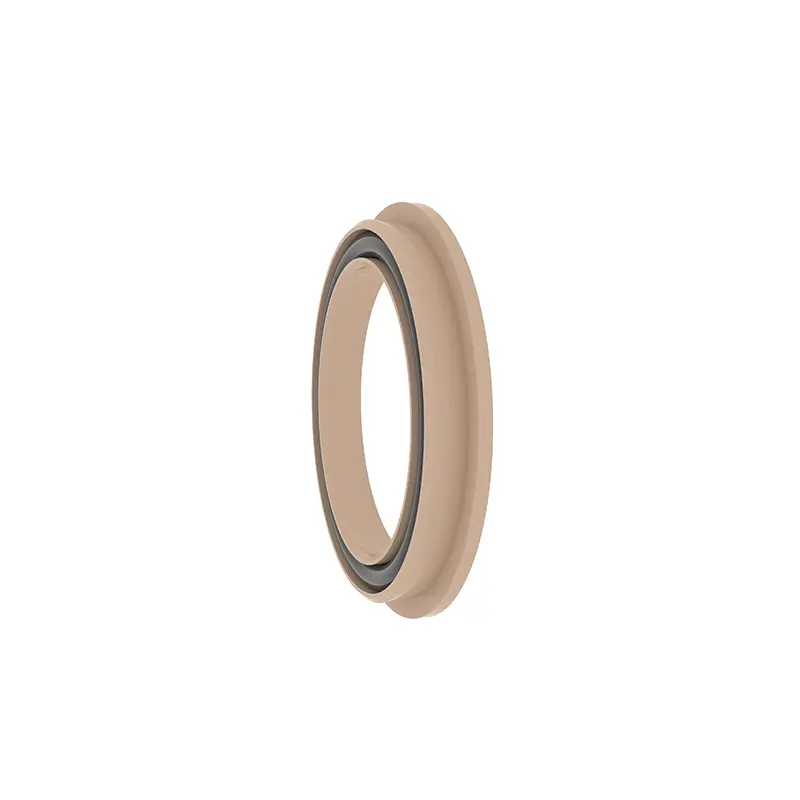

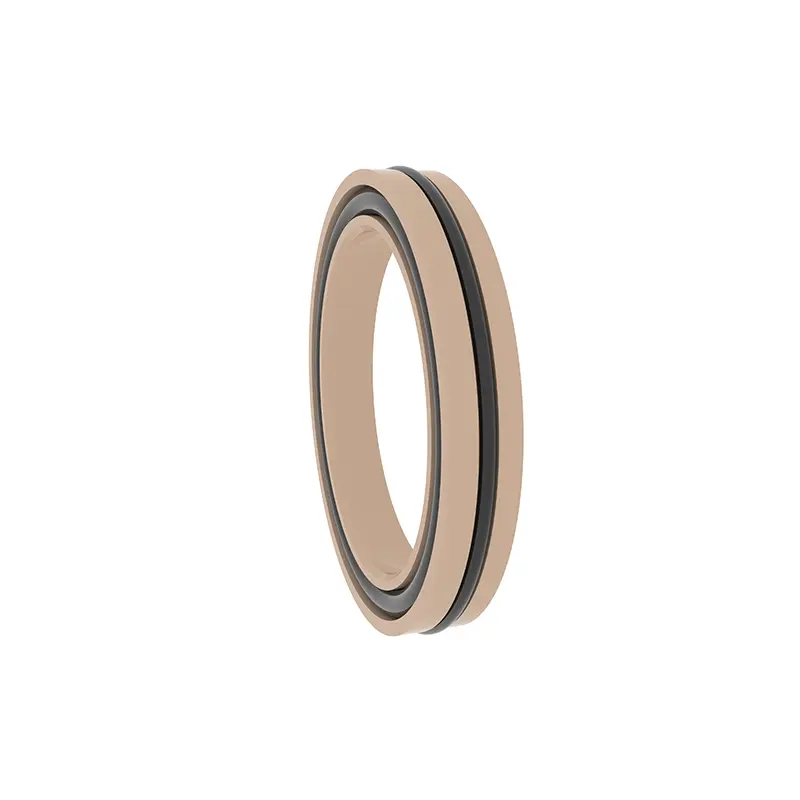

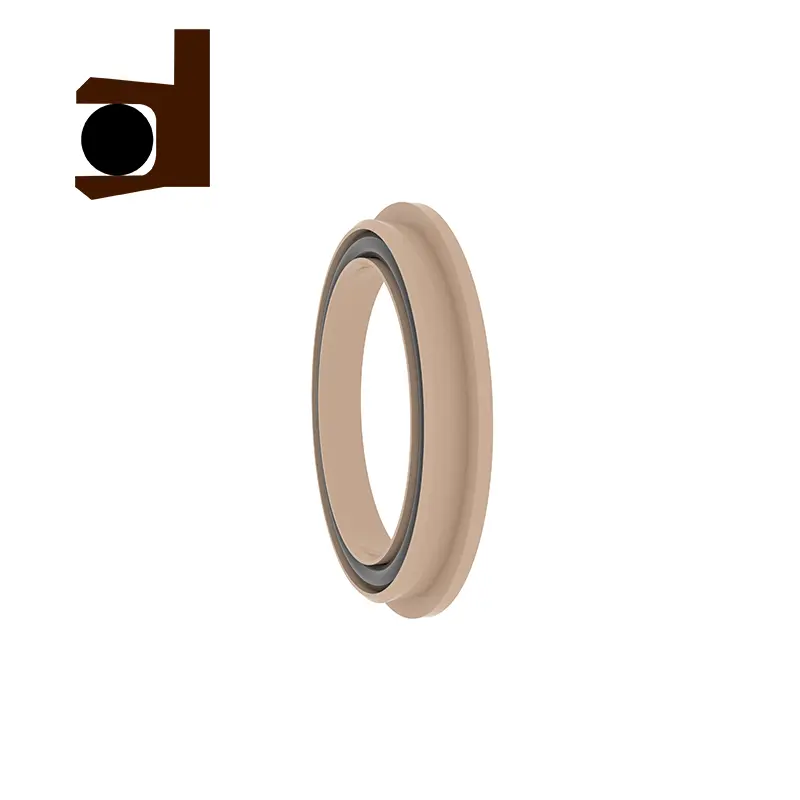

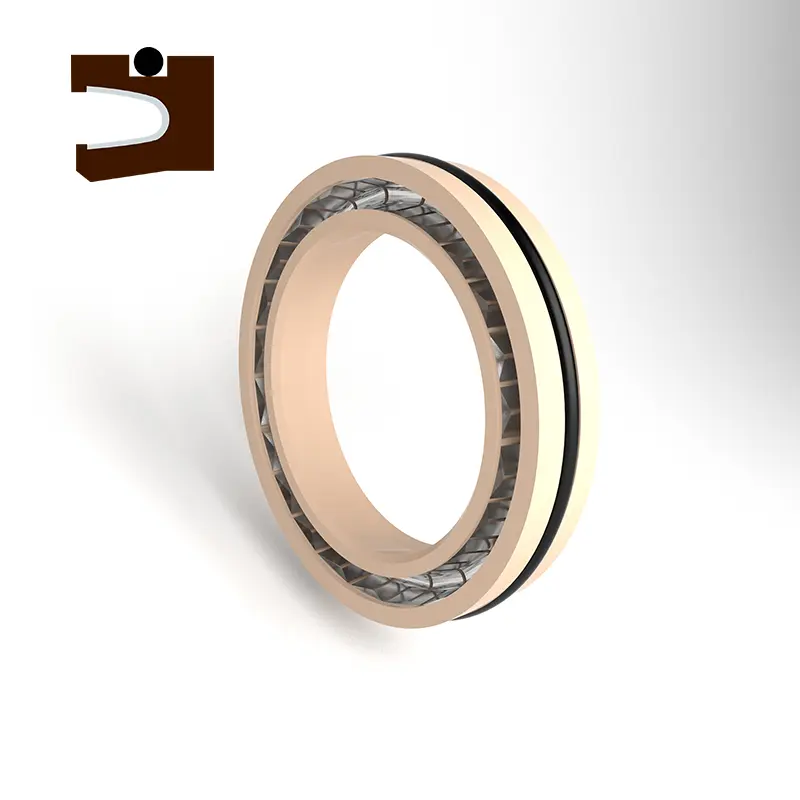

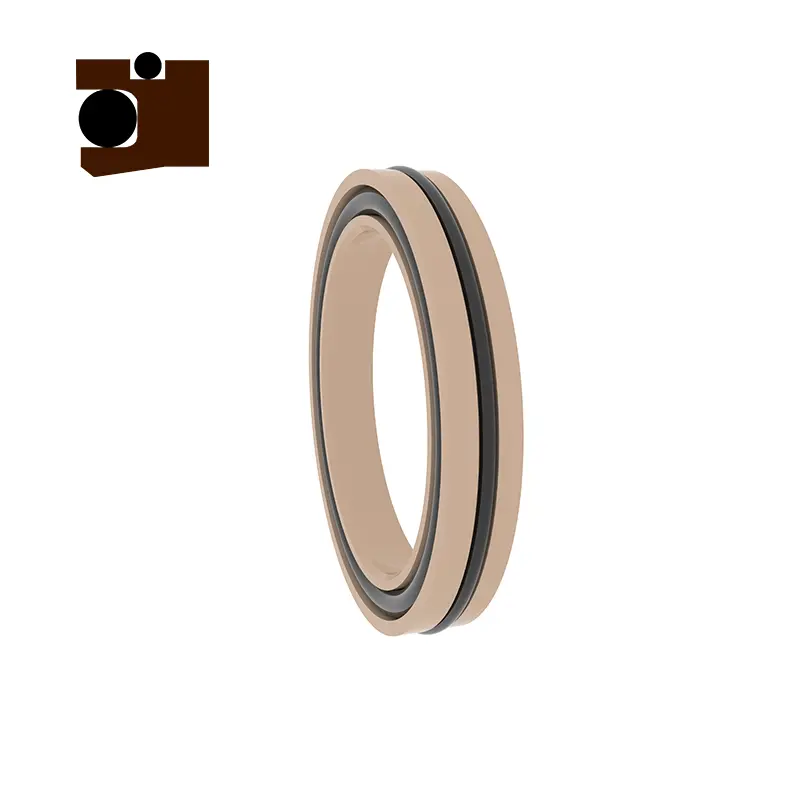

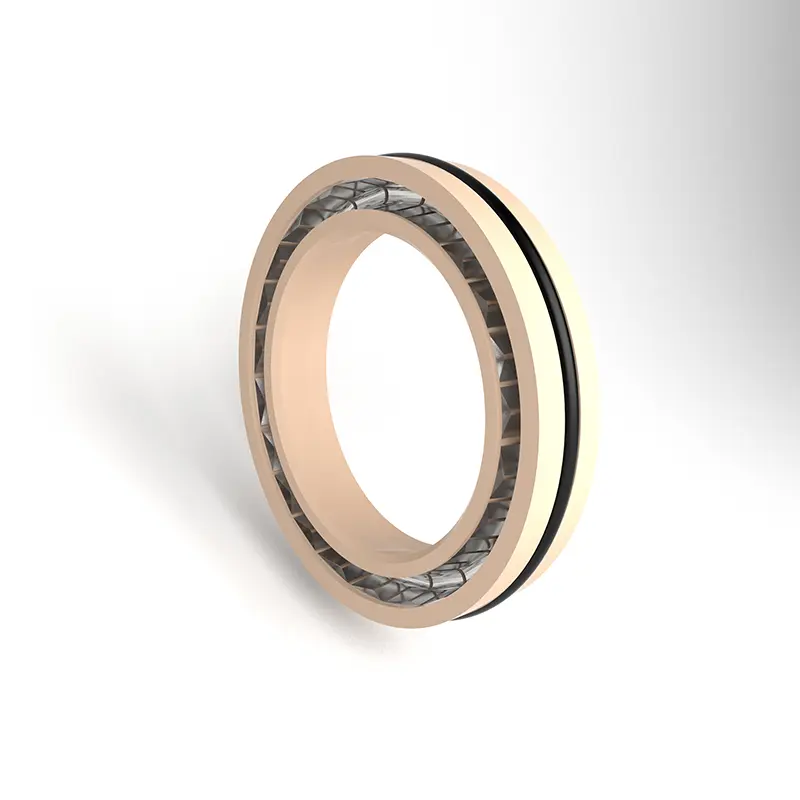

RC2055 및 RC2056은 로터리 팬-슬존, RC2055-B는 로터리 치아 씰, RC2056-B는 로터리 Y 자형 조합 씰이고 RC2055-C는 로터리 Y 자형 씰입니다. 같은 시리즈의 다른 모델은 그루브 특성이 동일하며 상호 교환 가능합니다. 회전 샤프트를위한 일련의 스프링 에너지 씰은 회전 샤프트에 적용되는 단방향 압력 고 기능 씰에 적합합니다. 그 중 RC2055 및 RC2056은 스테인레스 스틸 스프링과 고기능 플라스틱으로 구성됩니다. RC2055-B, RC2056-B 및 RC2055-C를 사용하는 경우 일치하는 엘라스토머 재료를 합리적으로 선택해야합니다.
제품 기능 및 응용 프로그램 :
제품 기능 :
스테인레스 스틸 스프링과 고 기능 플라스틱의 조합은 우수한 밀봉 성능과 내구성을 갖습니다.
각 시리즈의 그루브 디자인은 동일하며, 이는 서로 다른 작업 조건에 교환되고 유연하게 적응할 수 있습니다.
회전 샤프트를위한 스프링 에너지 씰에 포함 된 모델은 다양한 산업 요구를 충족시키기 위해 회전 샤프트 일원 압력 밀봉에 적합합니다.
RC2055-B, RC2055-C 및 RC2056-B는 적응성을 향상시키기위한 작업 조건에 따라 일치하는 엘라스토머 재료의 선택을 지원합니다.
응용 프로그램 시나리오 :
산업 장비, 엔지니어링 기계, 유압 시스템 등에 적합한 회전 샤프트 일원 압력 씰.
석유 화학, 에너지 장비, 중장비 등과 같은 고기능 밀봉 요구 사항.
기술적 장점 :
스테인레스 스틸 스프링은 장기 밀봉 효과를 보장하기 위해 안정적인 방사형 힘을 제공합니다.
고 기능 플라스틱 및 엘라스토머 재료의 조합은 고압 및 고속 작업 조건에 적합합니다.
그루브 교체 가능한 설계는 설치 및 유지 보수를 단순화하고 사용 비용을 줄입니다.
사용 제안 :
특정 작업 조건에 따라 적절한 씰 모델 및 엘라스토머 재료를 선택하십시오.
씰 손상을 피하기 위해 설치 중에 그루브가 깨끗한 지 확인하십시오.

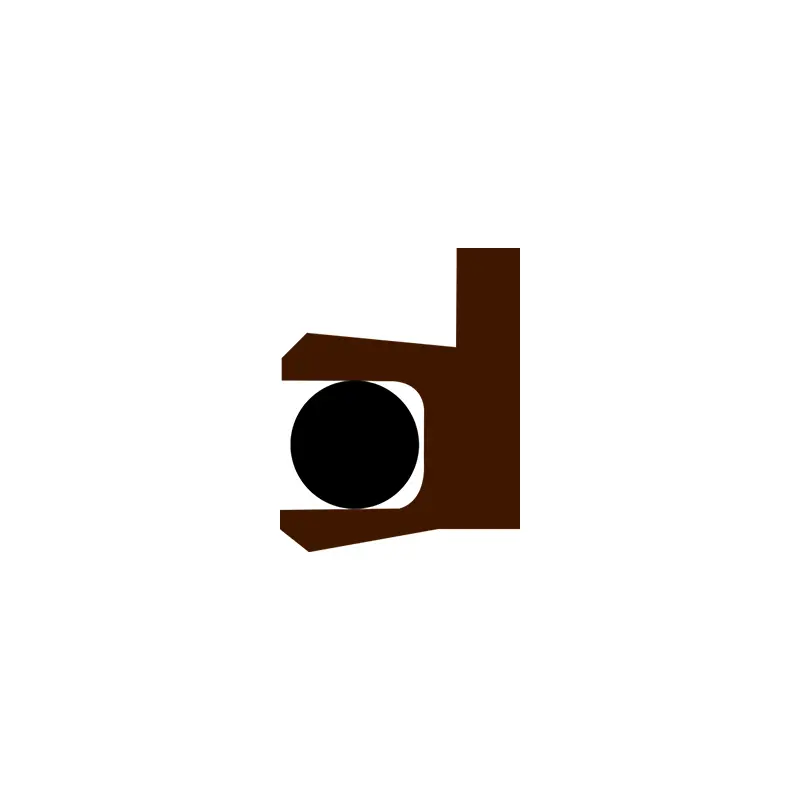

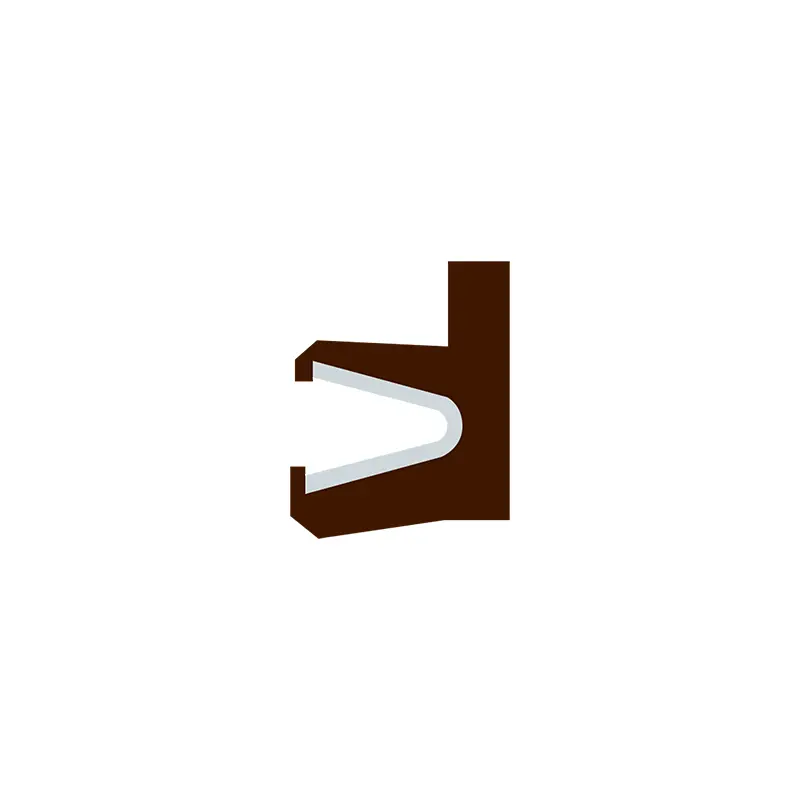

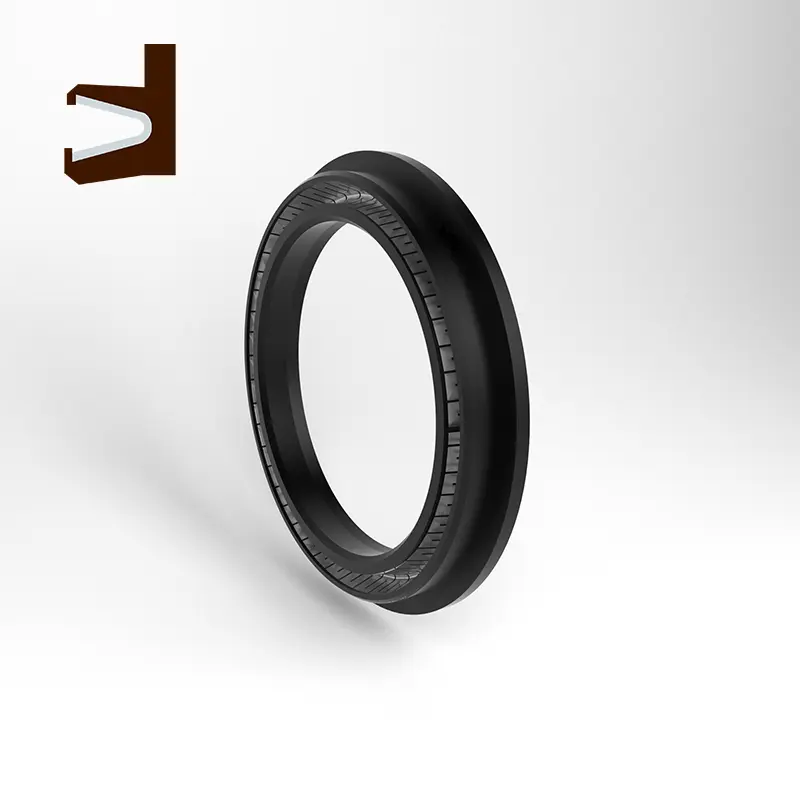

RC2055
적용 가능한 작업 조건 (제한 값이 동시에 나타나지 않아야 함)
| 압력 (MPA) | 온도 (℃) | 속도 (M/S) | 중간 | |||
| ≤35 | RC2055 | RC2055-B/C | RC2055 | RC2055-B | RC2055-C | 거의 모든 액체 및 가스 매체 |
| -200 ~+250 | -35 ~+250 | <2m/s | <6m/s | <2m/s | ||
재료 선택
1. 일치하는 O- 링 재료를 선택할 수 있습니다 : RO1 니트릴 고무 (NBR), RO2 플루오로 루버 (FKM) 등
2. 밀봉 반지 재료 : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등
3. 스테인레스 스틸 스프링 : V 자형 스프링.
주문 예
RC2055- 40-PTFE4+V 샤프트 직경 40, 밀봉 링 재료는 PTFE4, 스테인레스 스틸 스프링은 V 자형 스프링입니다.
RC2055-B-40-PTFE4+R02 샤프트 직경은 40, 밀봉 링 재료는 PTFE4, 일치하는 O- 링은 FluorOrubber입니다.
RC2055-C-40-PTFE4+R02 샤프트 직경은 40, 밀봉 링 재료는 PTFE4, 일치하는 O- 링은 FluorOrubber입니다.

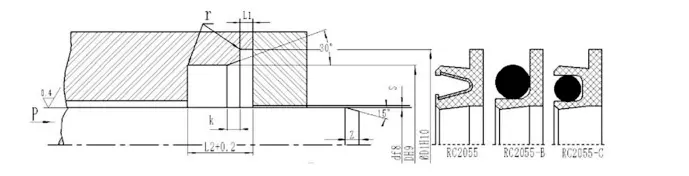

사양 매개 변수 테이블 (매개 변수 범위 내의 모든 사양을 사용할 수 있습니다)
| 로드 직경 범위 D F8 | 그루브 직경 DH9 | 그루브 직경 D1H10 | 가장자리 깊이 L1 | 그루브 너비 엘 | 수입 모따기 케이 | 방사형 클리어런스 S MAX | 모따기 길이 | r 최대 | |
| 10MPA | 20mpa | ||||||||
| 5 ~ 19.9 | D+5 | D+9 | 0.85 -0.1 | 3.6 | 0.3 | 0.15 | 0.1 | zmin = 0.8L | 0.8 |
| 20 ~ 39.9 | D+7 | D+12.5 | 1.35 -0.15 | 4.8 | 0.4 | 0.20 | 0.15 | 1.1 | |
| 40 ~ 400.9 | D+10.5 | D+17.5 | 1.8 -0.2 | 7.1 | 0.5 | 0.25 | 0.20 | 1.4 | |
| 401 ~ 1500 | D+14 | D+22 | 2.8 -0.2 | 9.5 | 0.5 | 0.30 | 0.25 | 1.6 | |
참고 : 회전 샤프트의 표면 경도는 HRC ≥ 58이어야합니다.

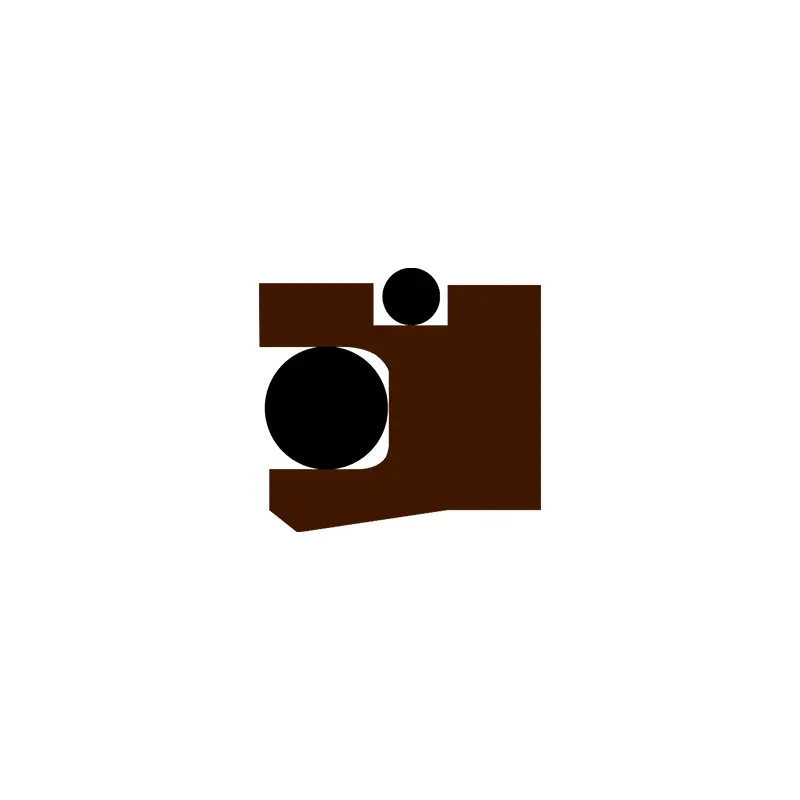

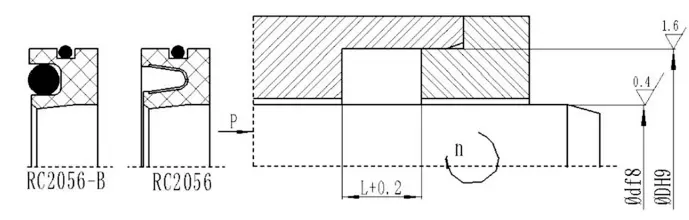

RC2056
적용 가능한 작업 조건 (제한 값이 동시에 나타나지 않아야 함)
| 압력 (MPA) | 온도 (℃) | 속도 (M/S) | 중간 | ||
| ≤2 | RC2056 | RC2056-B | RC2056 | RC2056-B | 거의 모든 액체 및 가스 매체 |
| -200 ~+250 | -35 ~+250 | <14m/s | <6m/s | ||
재료 선택
1. 일치하는 O- 링 재료를 선택할 수 있습니다 : RO1 니트릴 고무 (NBR), RO2 플루오로 루버 (FKM) 등
2. 밀봉 반지 재료 : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등
3. 스테인레스 스틸 스프링 : V 자형 스프링.
주문 예
RC2056-40*62*8-PTFE4+V D*D*L, 밀봉 링 재료는 PTFE4이고 스테인레스 스틸 스프링은 V 자형 스프링입니다.
RC2056-B-40*62*8-PTFE4+R02 D*D*L, 밀봉 링 재료는 PTFE4이고 일치하는 O- 링은 FluorOrubber입니다.
