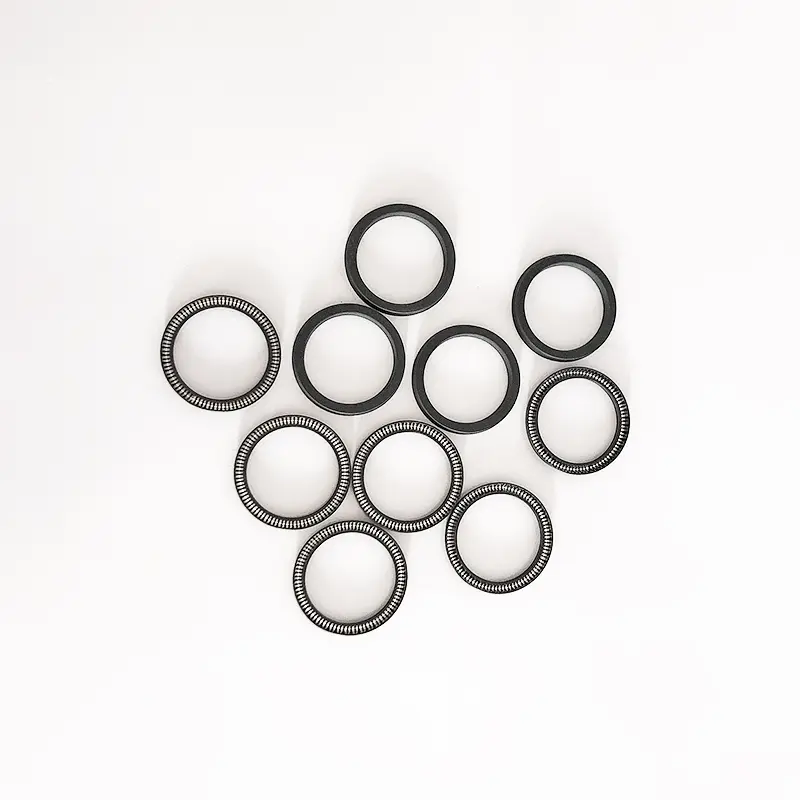

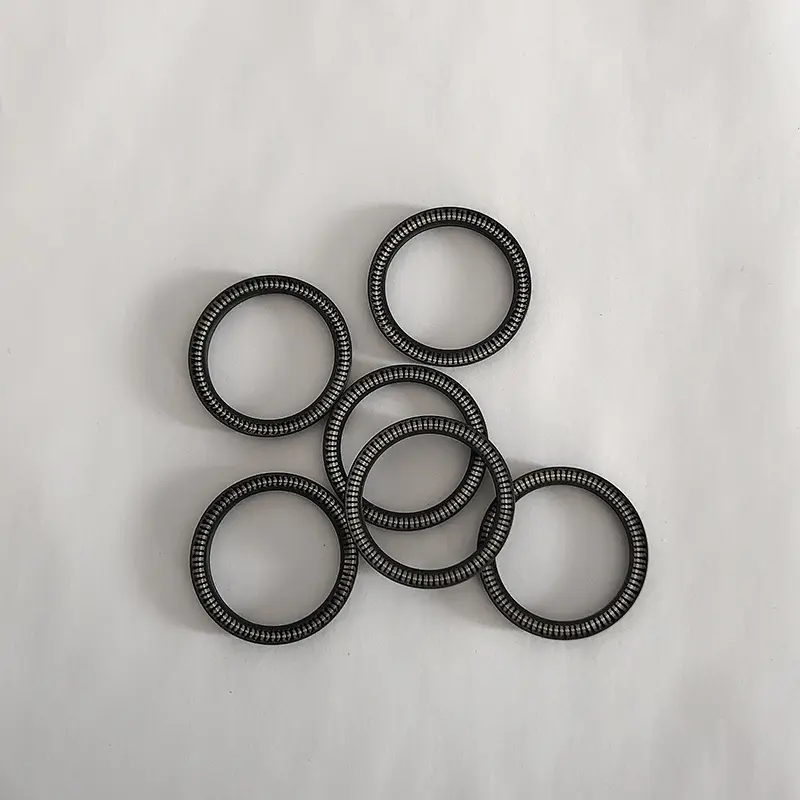

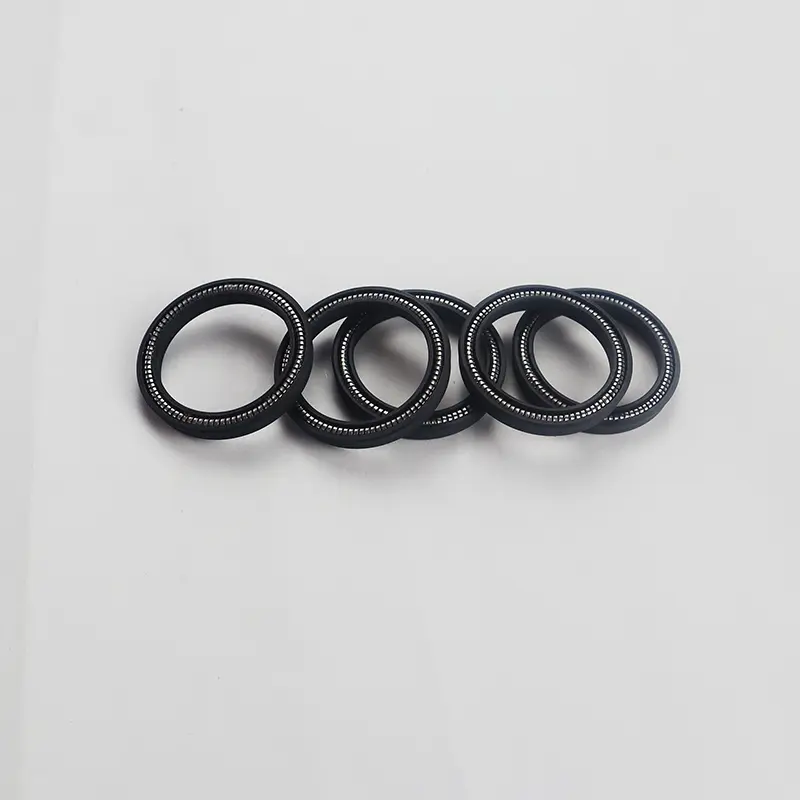

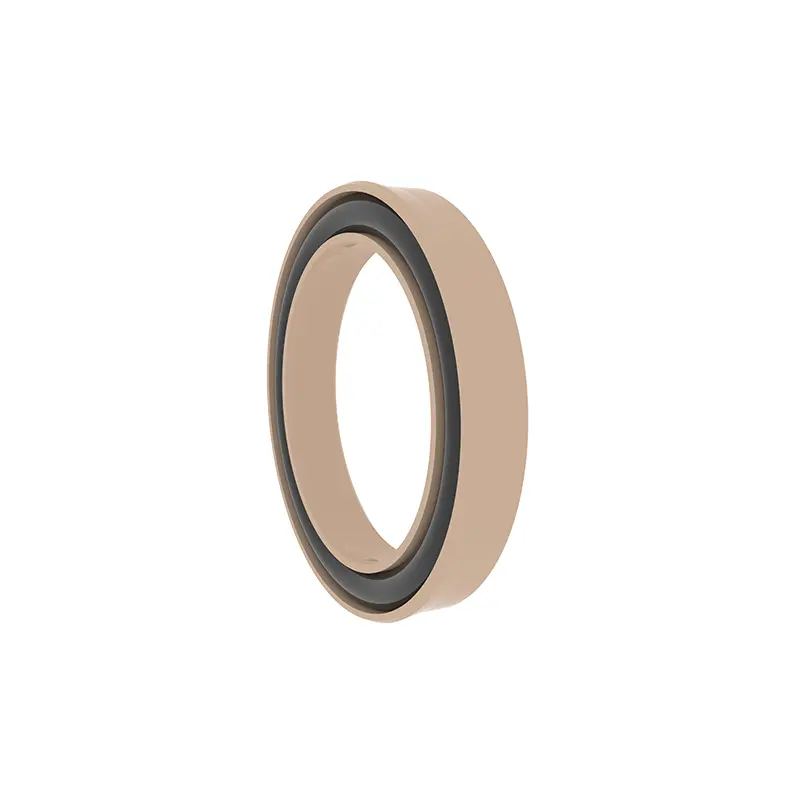

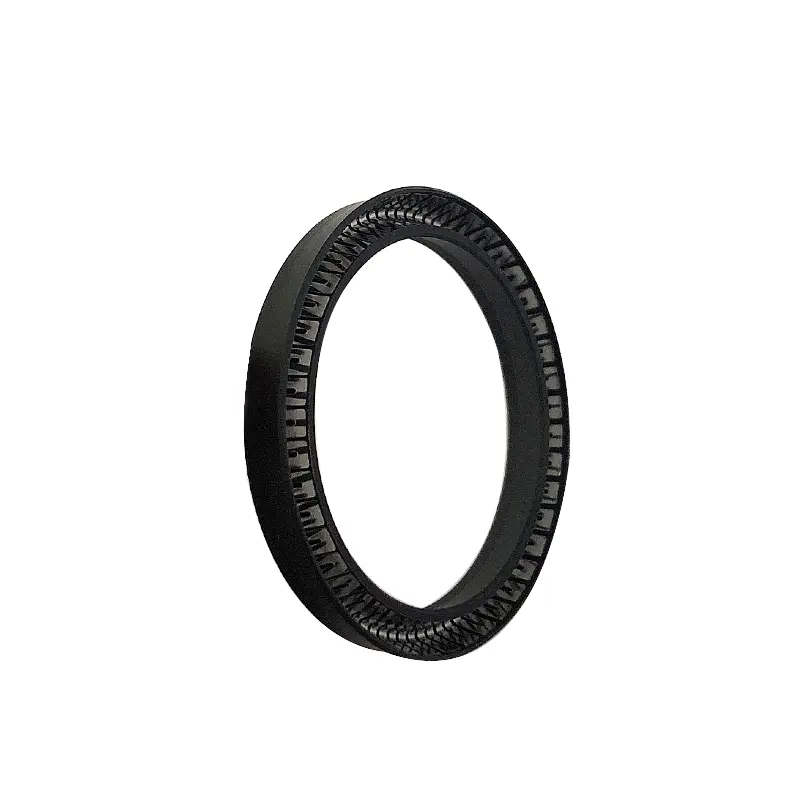

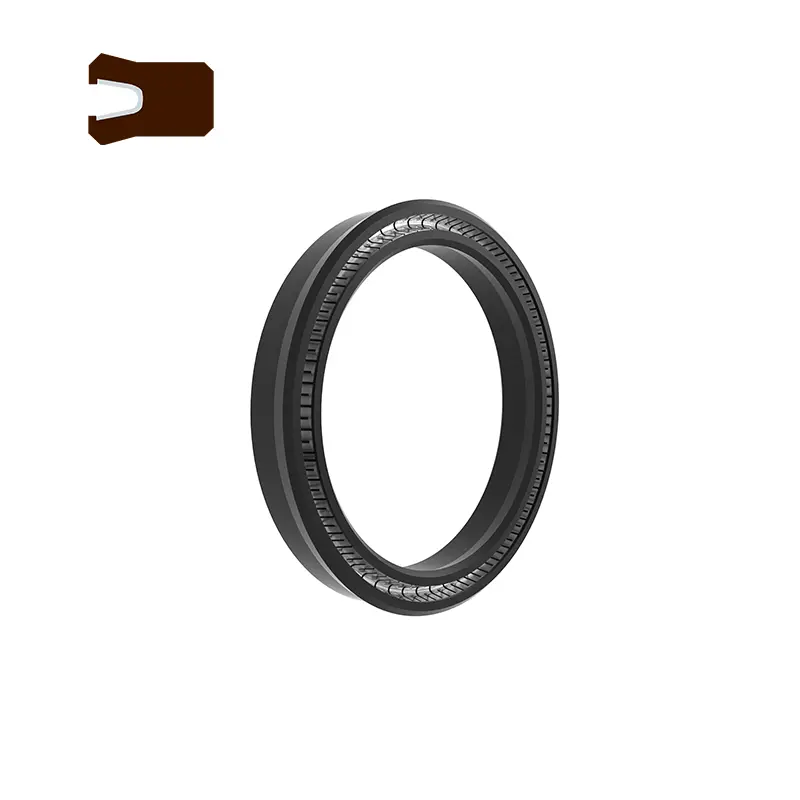

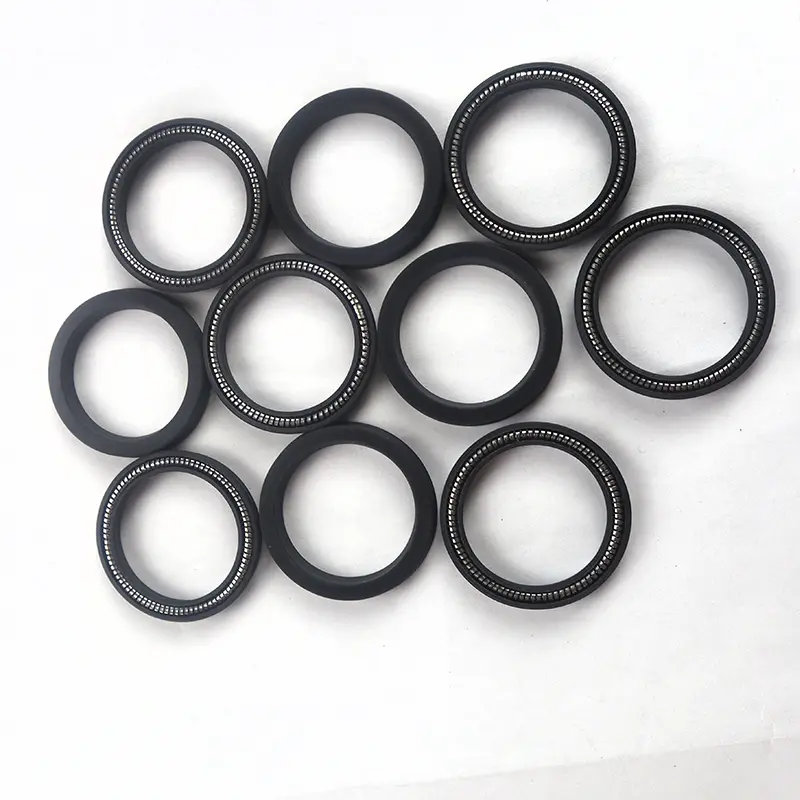

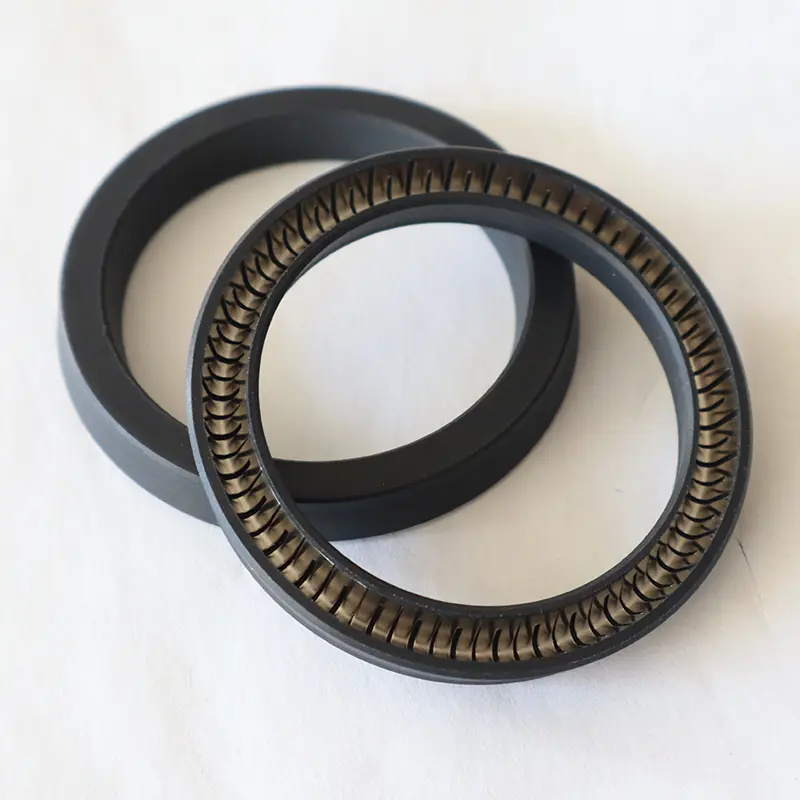

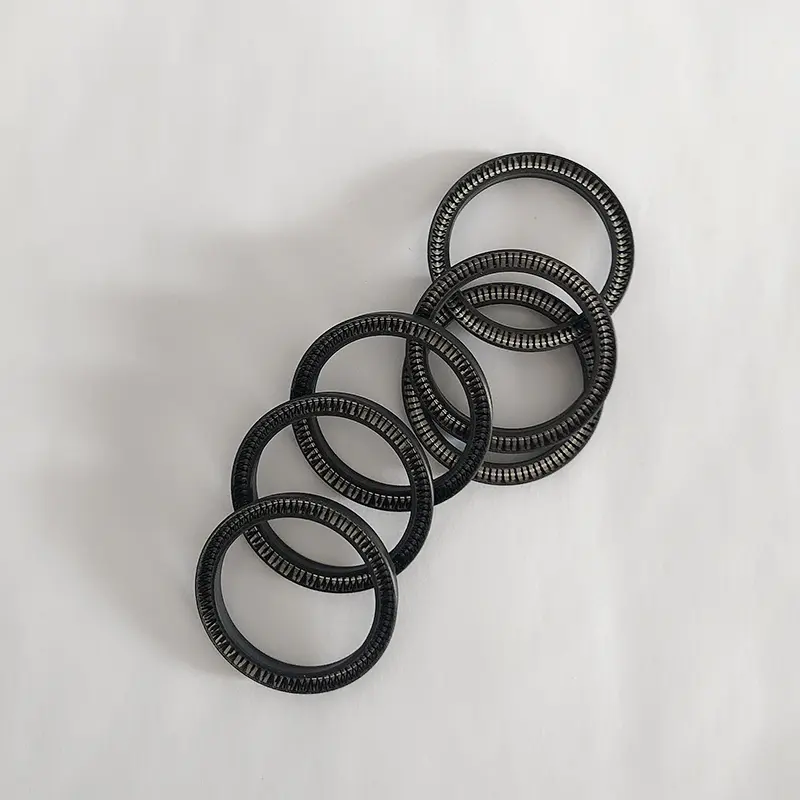

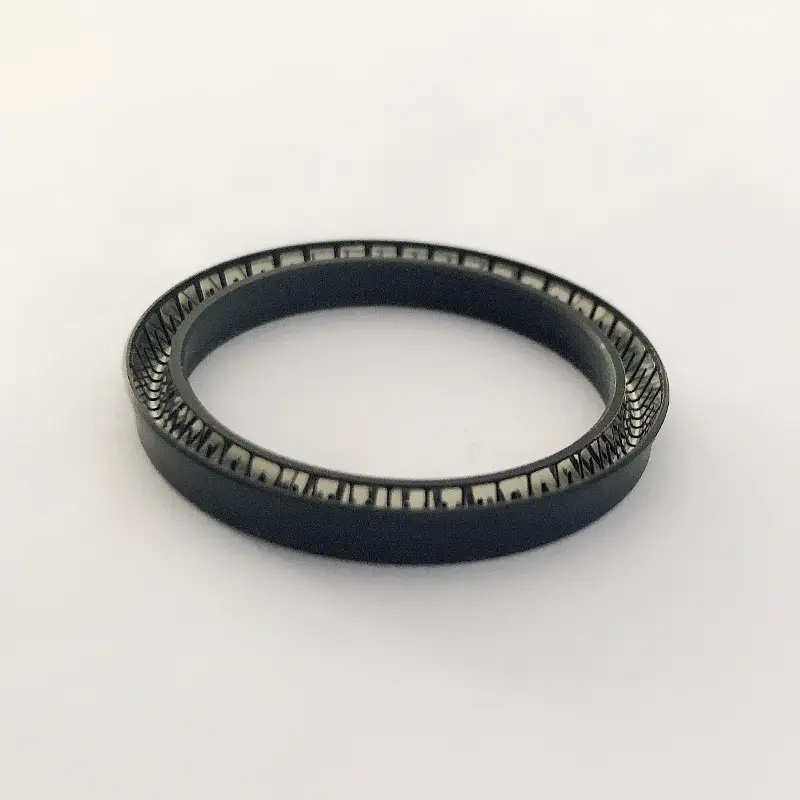

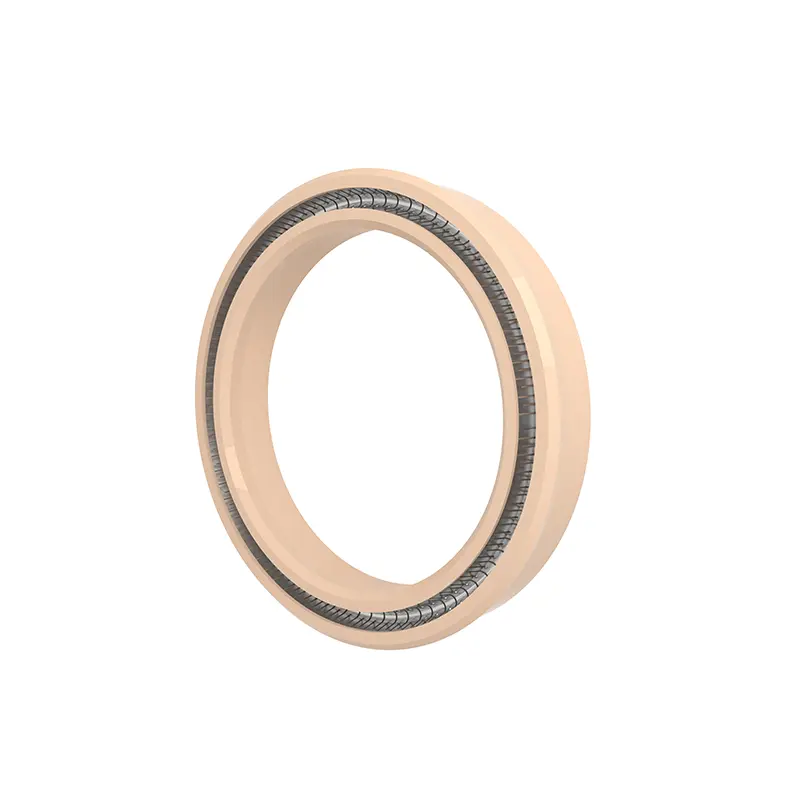

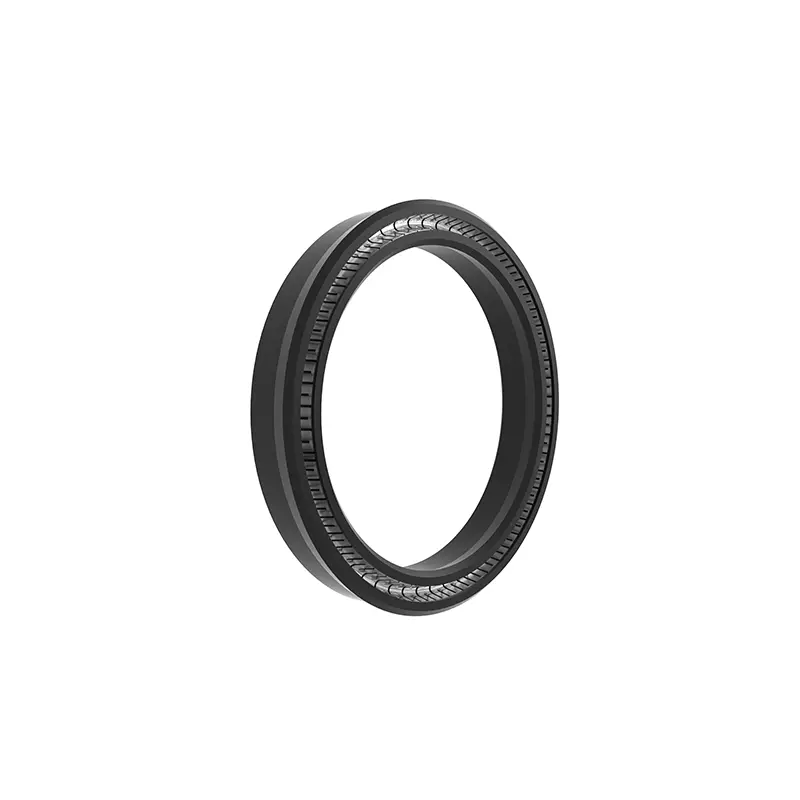

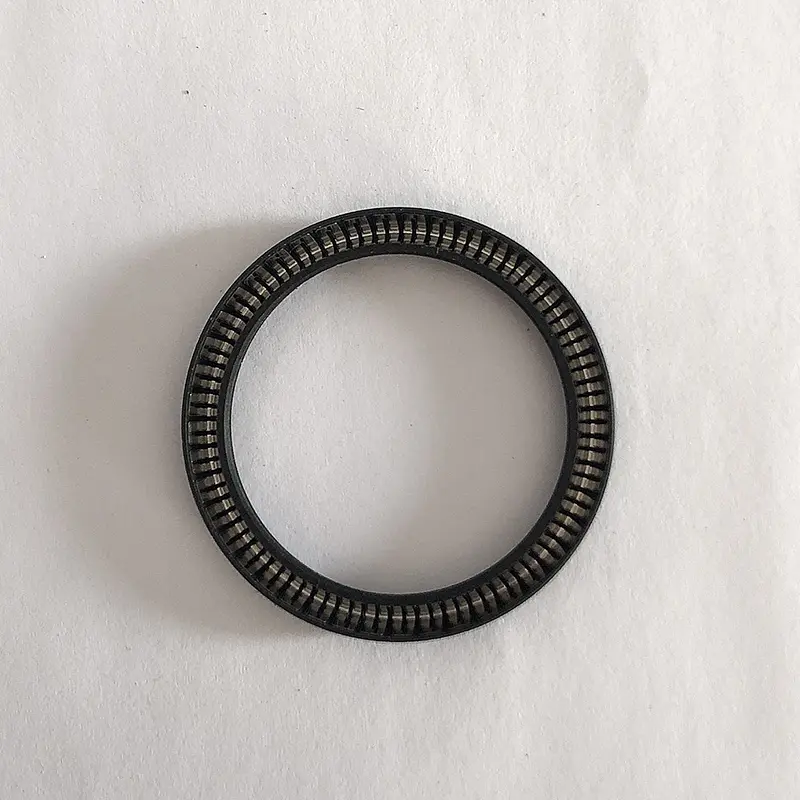

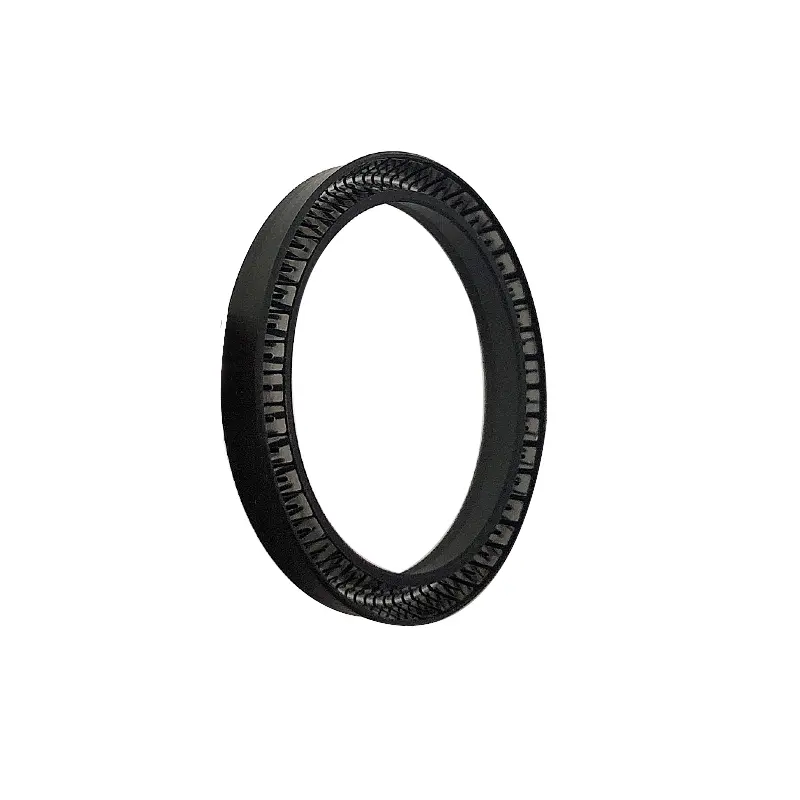

방사형 스프링 에너지 씰

RC16은 플러그 씰이고 RC16-B는 Y 자형 복합 씰입니다. 이 둘의 그루브는 동일하며 ML5514F 및 ISO3771로 지정된 그루브에 설치할 수 있습니다.

다른 방사형 스프링 에너지 씰 제품에서, RC65 시리즈, RC65는 플러그 씰이고, RC65-B는 Y 자형 조합 씰이다. 또한 동일한 그루브 디자인을 가지고 있으며 ML5514F 및 ISO3771로 지정된 그루브에 설치할 수 있습니다.

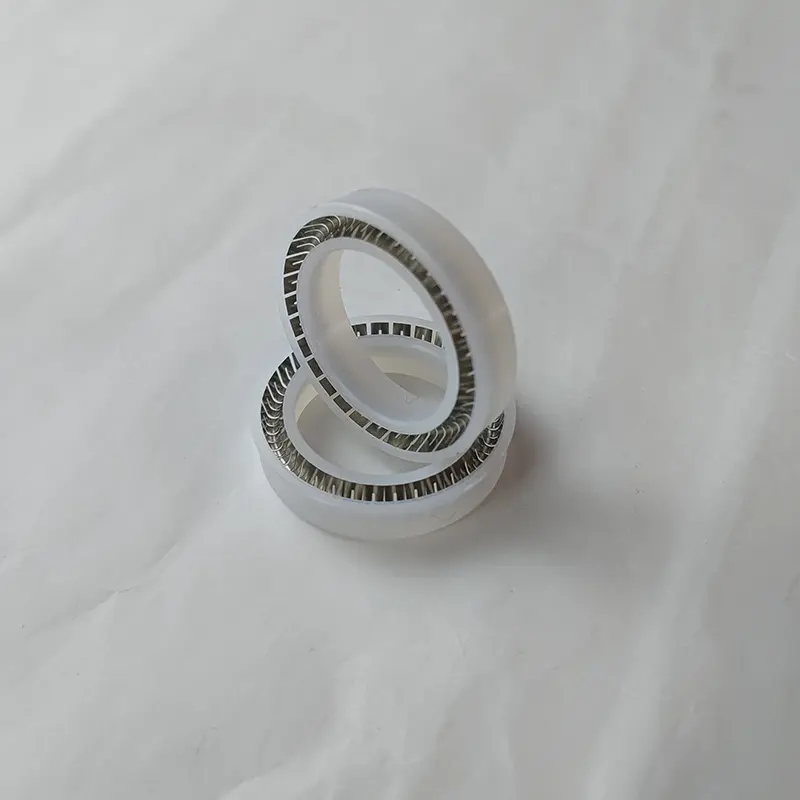

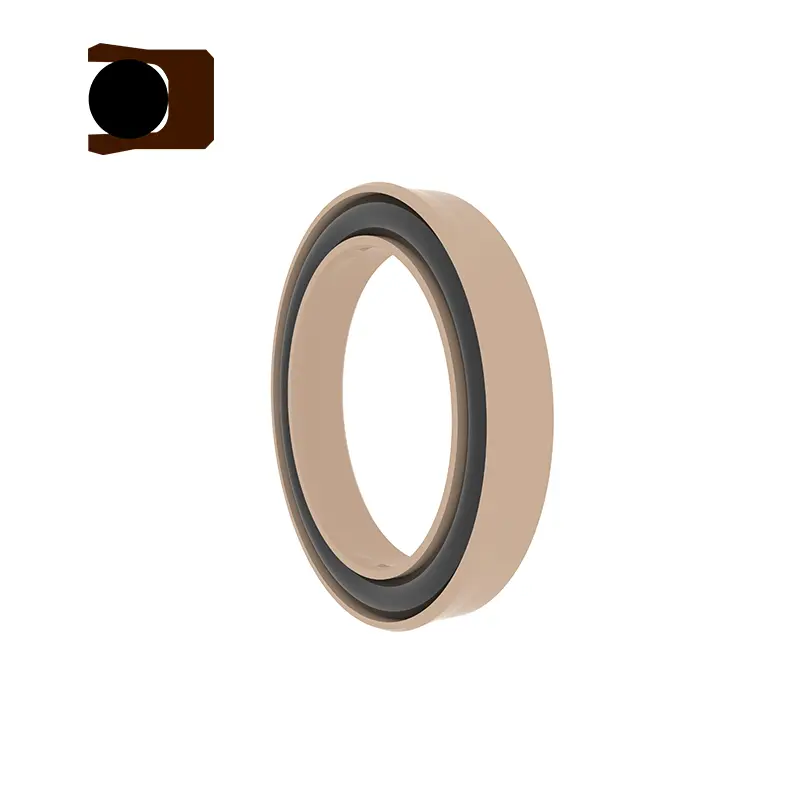

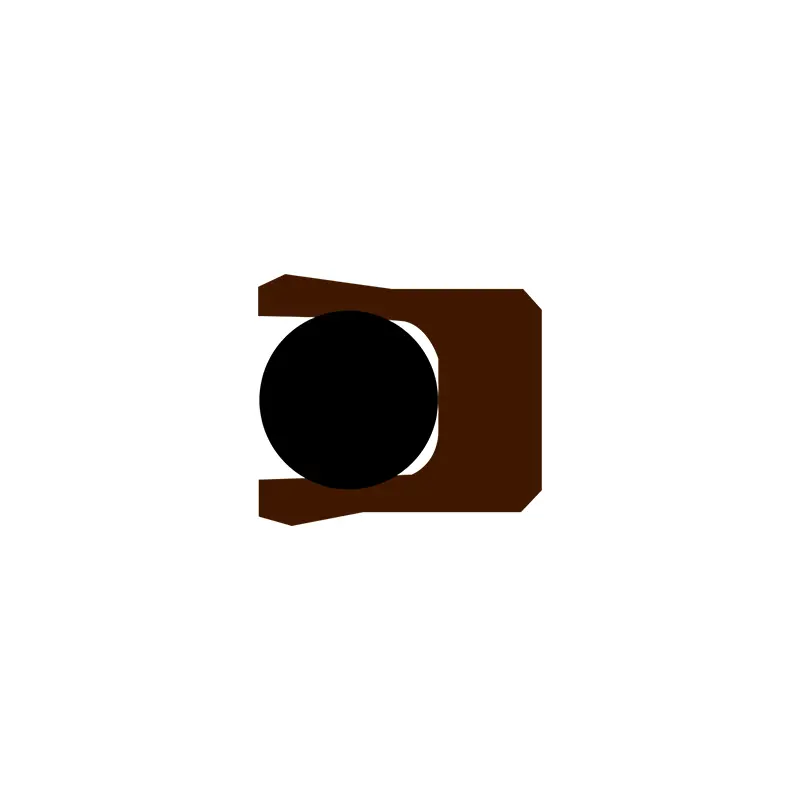

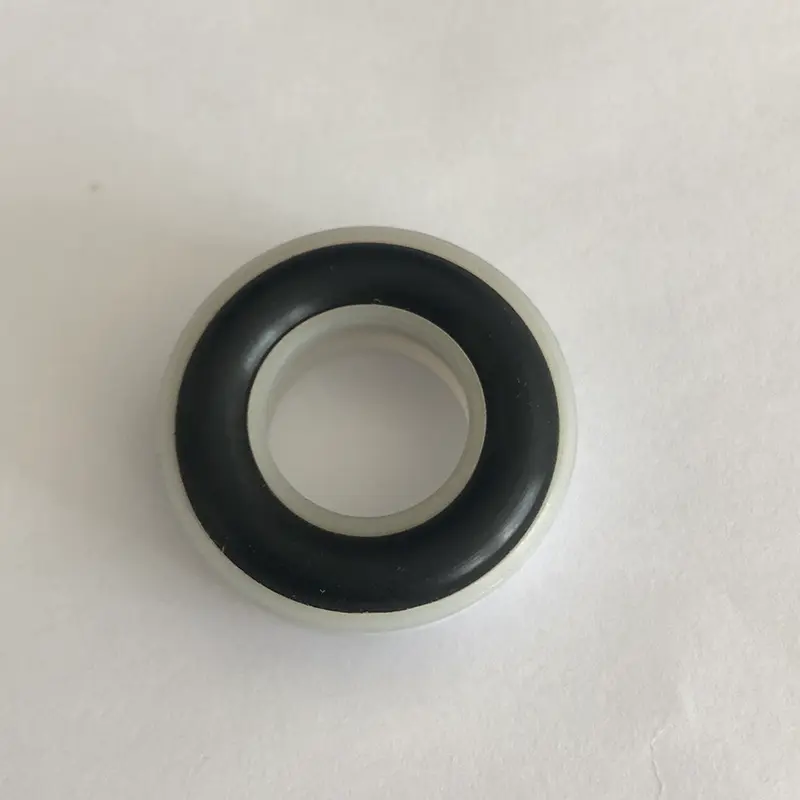

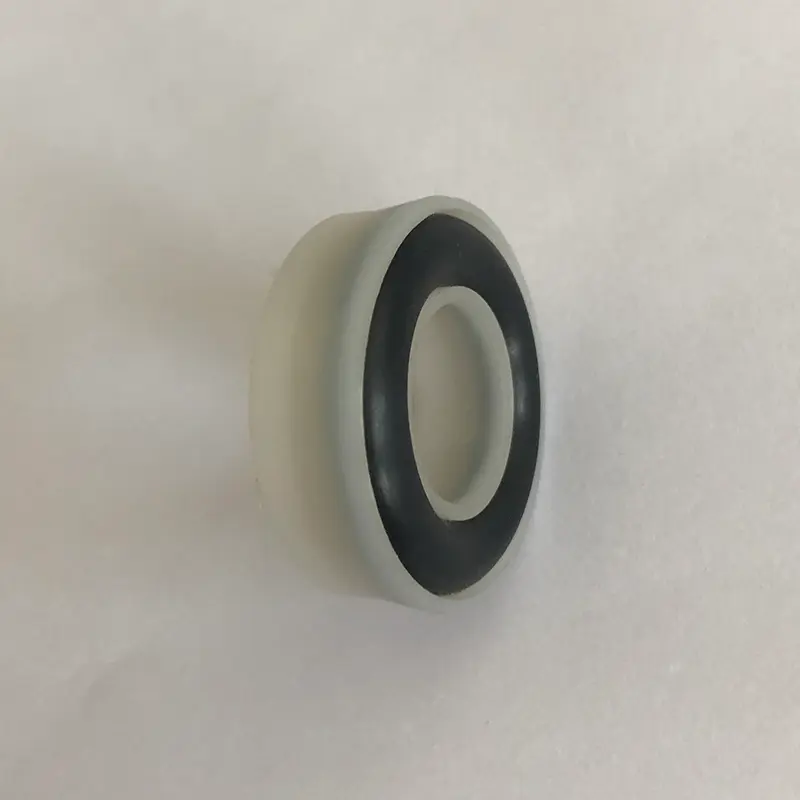

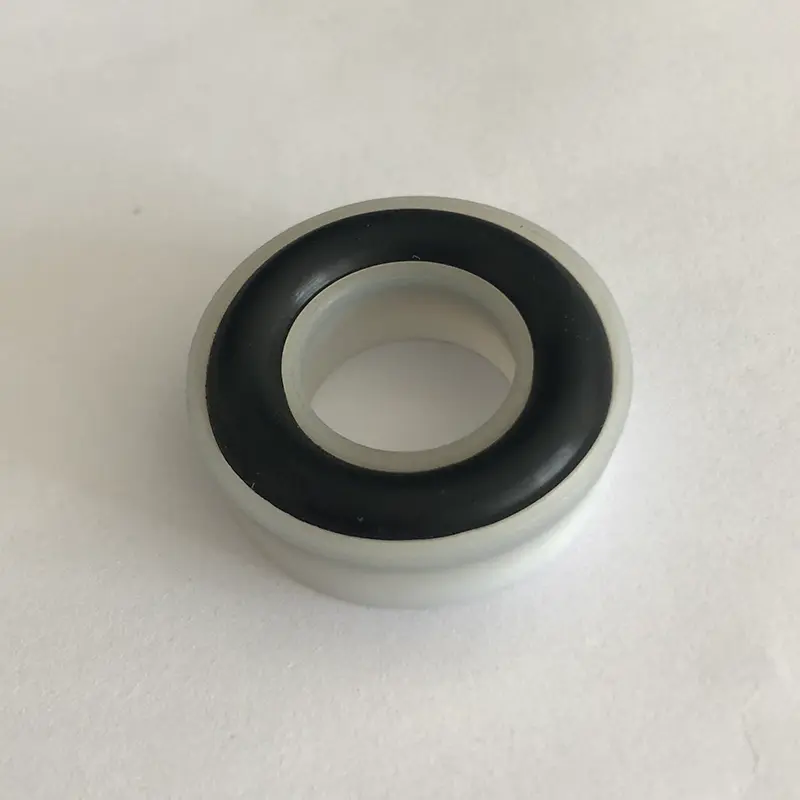

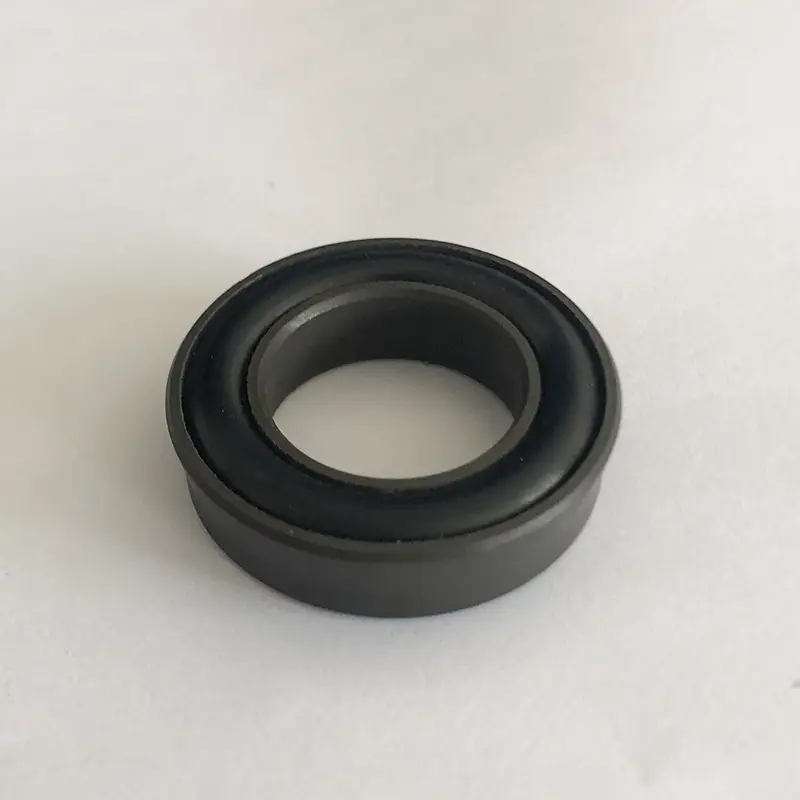

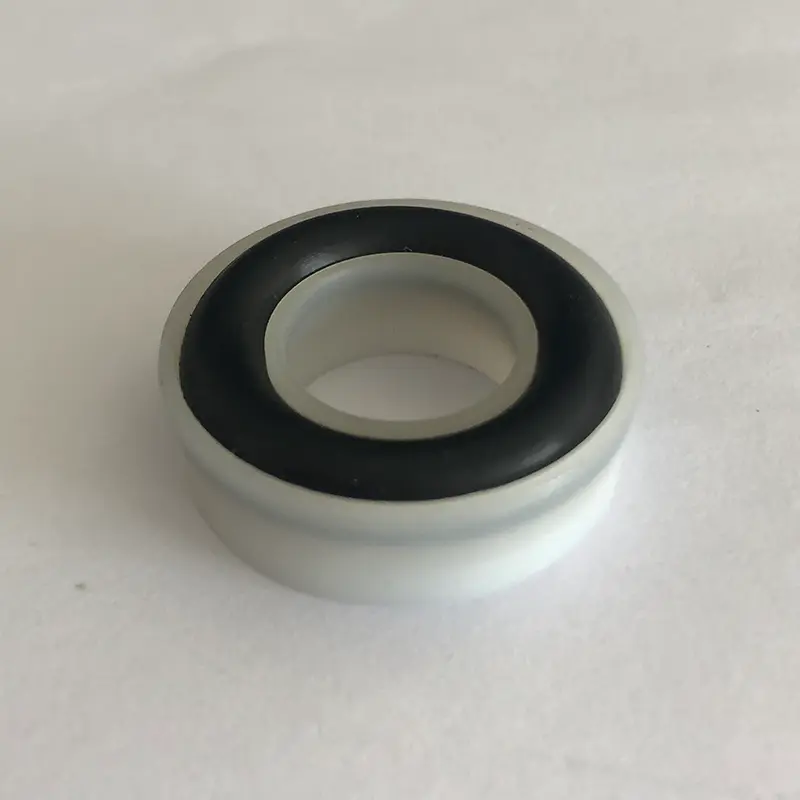

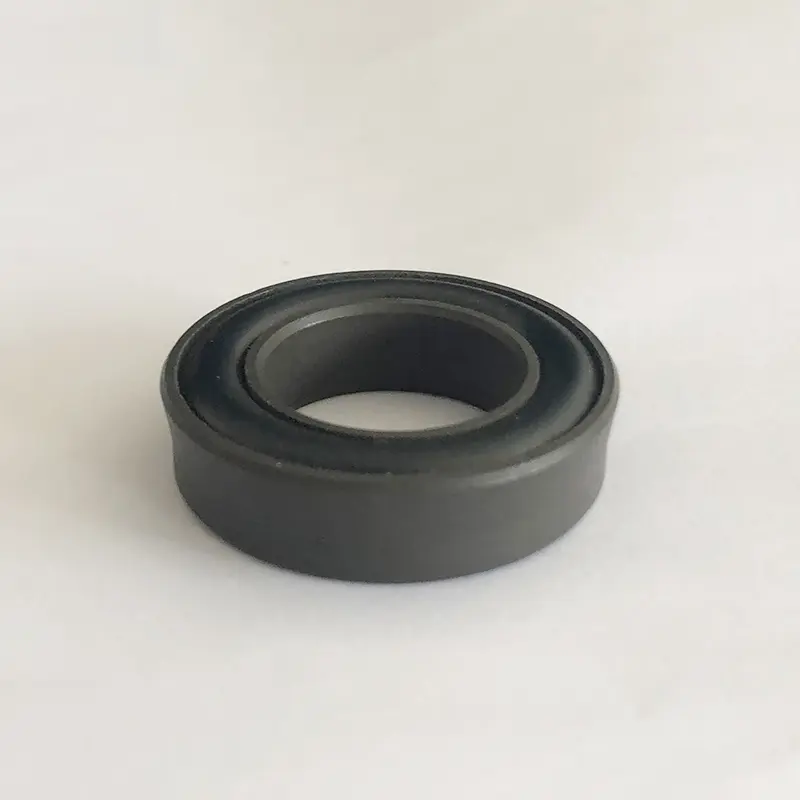

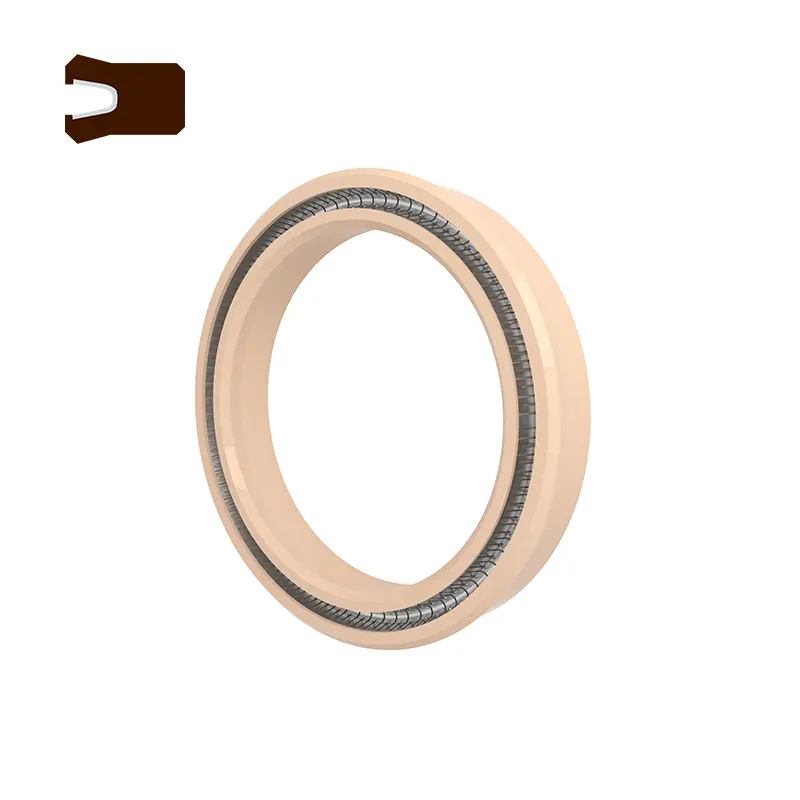

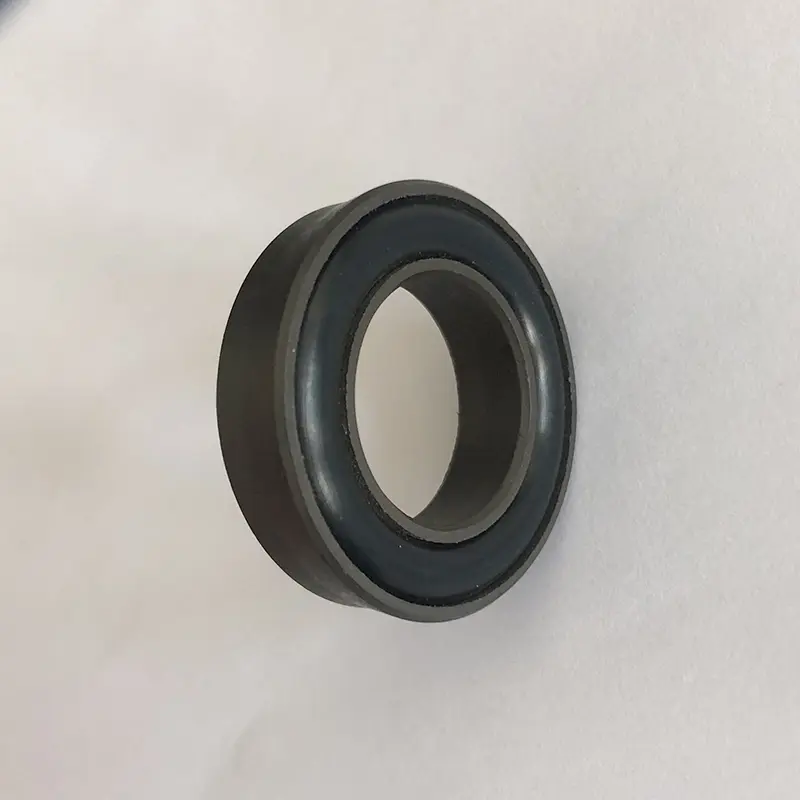

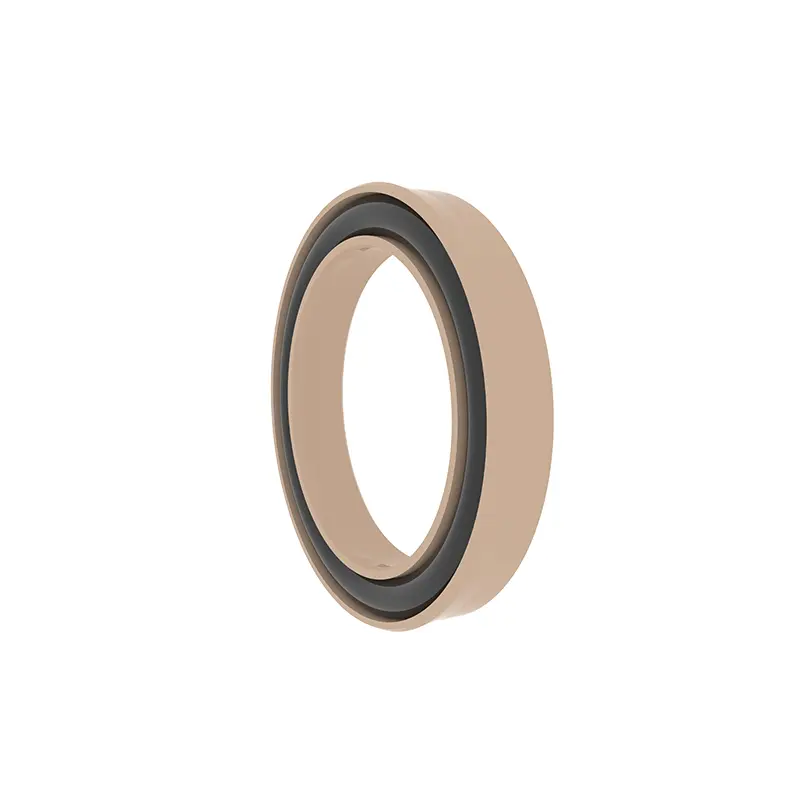

RC16 및 RC65 플러그 씰은 스테인레스 스틸 스프링과 고기능 플라스틱으로 구성됩니다. 스테인리스 스틸 스프링은 V 자형 스프링과 O 형 스프링을 선택할 수 있습니다. RC16-B 및 RC65-B를 사용하는 경우 일치하는 엘라스토머 재료를 합리적으로 선택해야합니다.

방사형 스프링 에너지 씰의 두 모델은 고성능, 상호 교환 성 및 넓은 적용 가능성을 갖습니다. 이들은 가혹한 작업 조건 및 화학, 석유, 에너지 및 기타 필드와 같은 특수 미디어 환경에서 유압 및 공압 장비 밀봉에 적합합니다. 스테인레스 스틸 스프링은 장기 밀봉 효과를 보장하기 위해 안정적인 방사형 힘을 제공하는 반면, 고성능 플라스틱 및 엘라스토머 재료의 조합은 고압, 고속 및 부식성 매체에 적합합니다. 표준화 된 그루브 설계는 설치 및 유지 보수를 단순화하고 사용 비용을 줄입니다.

제품 기능 및 응용 프로그램 :

방사형 스프링 에너지 씰의 일반적인 특징 :

1. 왕복, 회전 (스윙) 및 정적 밀봉에 사용될 수 있습니다.

2. 거의 모든 유체 및 화학 매체에 적용 할 수 있습니다.

3. 고압 및 진공 밀봉을위한 우수한 밀봉 성능;

4. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 크리핑 없음;

5. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.

6. 온도 및 다양한 복잡한 작업 조건의 빠른 변화에 적응하기 위해 다양한 재료가 이용 가능합니다.

7. 음식 및 약 순환과 접촉 할 때 매체에 대한 오염이 없습니다.

8. 저장 기간 제한이 거의없고 멸균 될 수 있습니다.

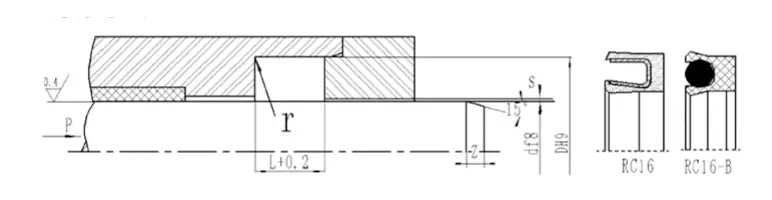

RC16

해당 작업 조건

재료 선택

1. 일치하는 O- 링 재료는 R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등이 될 수 있습니다.

2. 밀봉 반지 재료 : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등

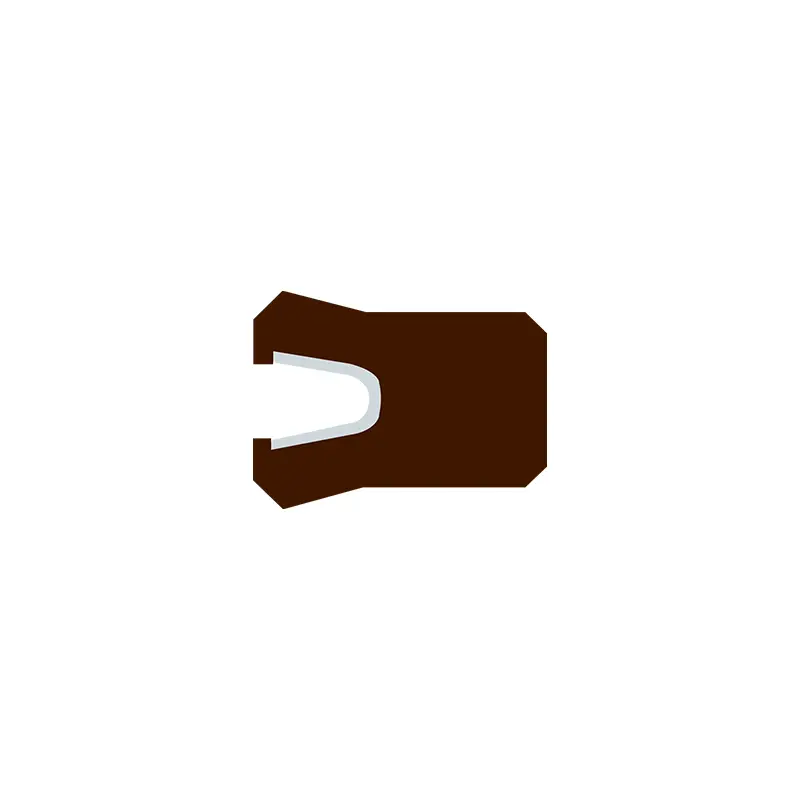

3. 스테인레스 스틸 스프링은 O 자형 스프링과 V 자형 스프링에서 선택할 수 있습니다.

주문 예

RC16-40-PTFE4+V 샤프트 직경 40, 밀봉 링 재료는 PTFE4, 스테인레스 스틸 스프링은 V 자형 스프링입니다.

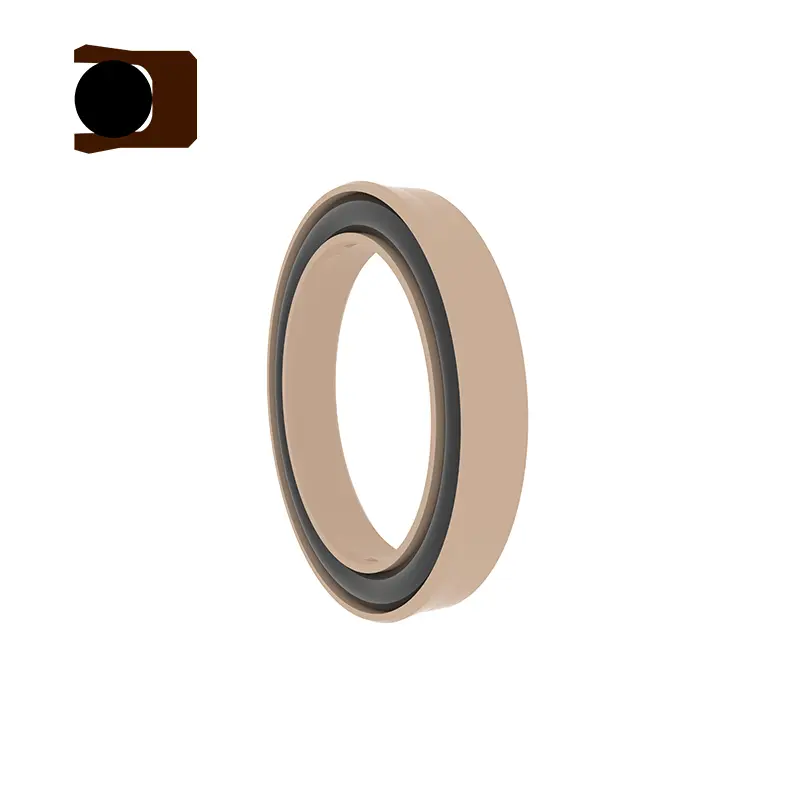

RC16-B-40-PTFE4+R02 샤프트 직경은 40, 밀봉 링 재료는 PTFE4입니다.

사양 매개 변수 테이블 (매개 변수 범위 내의 모든 크기를 사용할 수 있습니다)

팬 씰 설치 : 일반적으로 열린 그루브를 사용하고 닫힌 그루브를 설치하려면 팬 씰 설치를 참조하십시오.

사양 크기 테이블 (필수 사양은이 테이블에 있지 않습니다. 회사에 연락하십시오. 최대 1600mm의 제품을 공급할 수 있습니다.)

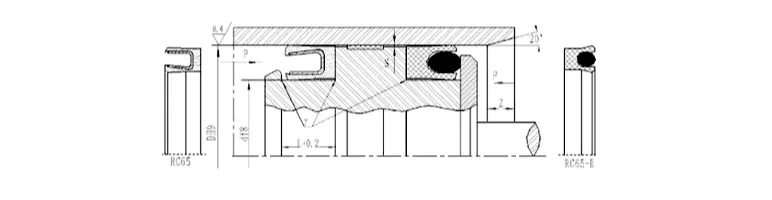

RC65

해당 작업 조건

1. 일치하는 O- 링 재료는 R01 니트릴 고무 (NBR), R02 플루오로 루버 (FKM) 등이 될 수 있습니다.

2. 밀봉 반지 재료 : PTFE1, PTFE2, PTFE3, PTFE4, UPE, PK1, PK2 등

3. 스테인레스 스틸 스프링은 O 자형 스프링과 V 자형 스프링에서 선택할 수 있습니다.

주문 예

RC65-40-PTFE4+V 실린더 직경 40, 밀봉 링 재료는 PTFE4, 스테인레스 스틸 스프링은 V 자형 스프링입니다.

RC65-B-40-PTFE4+R02 실린더 직경은 40, 밀봉 링 재료는 PTFE4, 일치하는 O- 링은 FluorOrubber입니다.

사양 매개 변수 테이블 (매개 변수 범위 내의 모든 크기를 사용할 수 있습니다)
