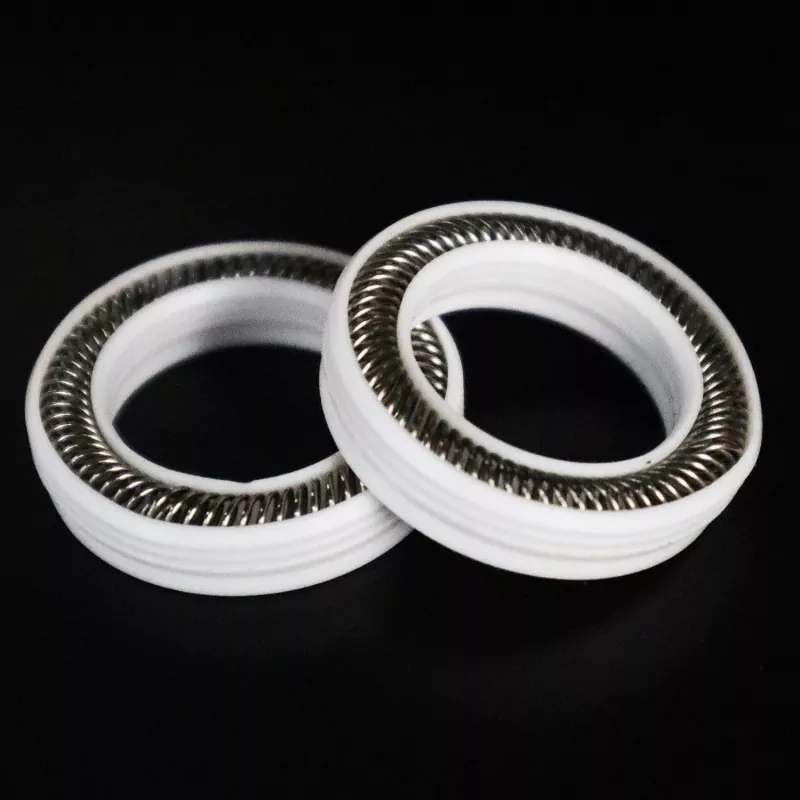

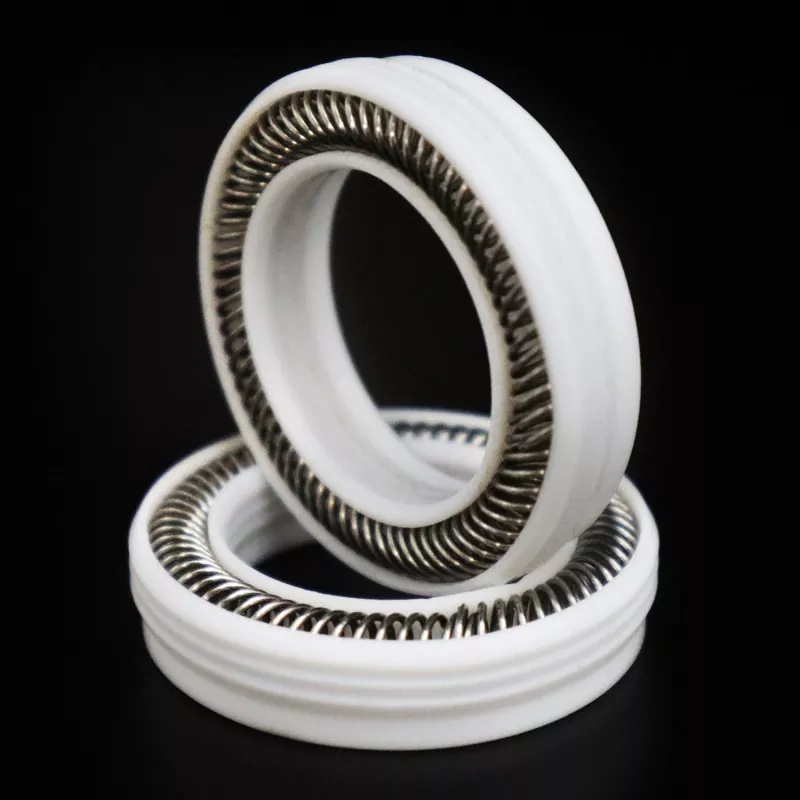

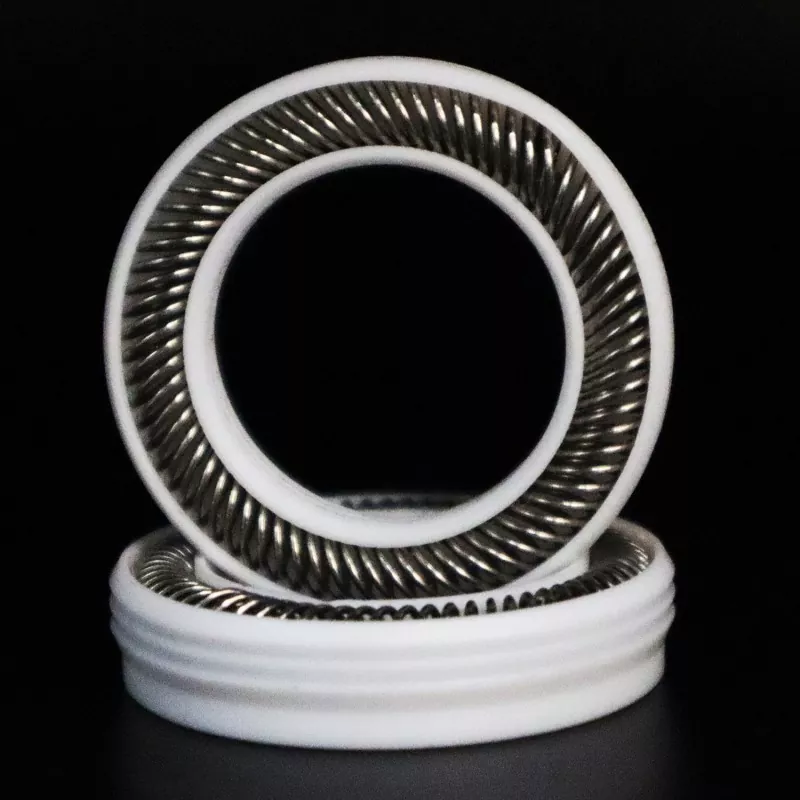

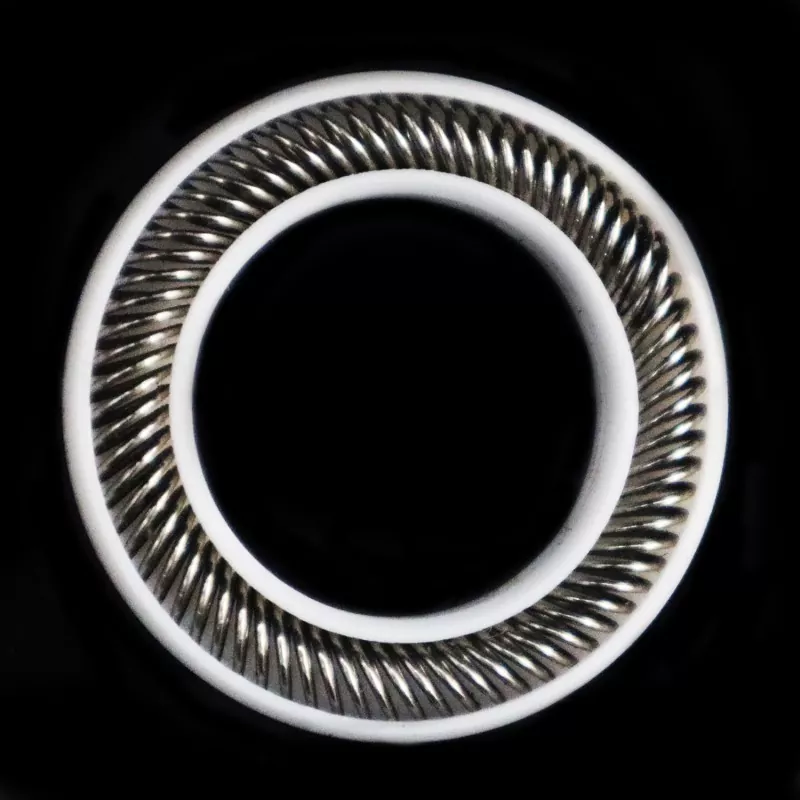

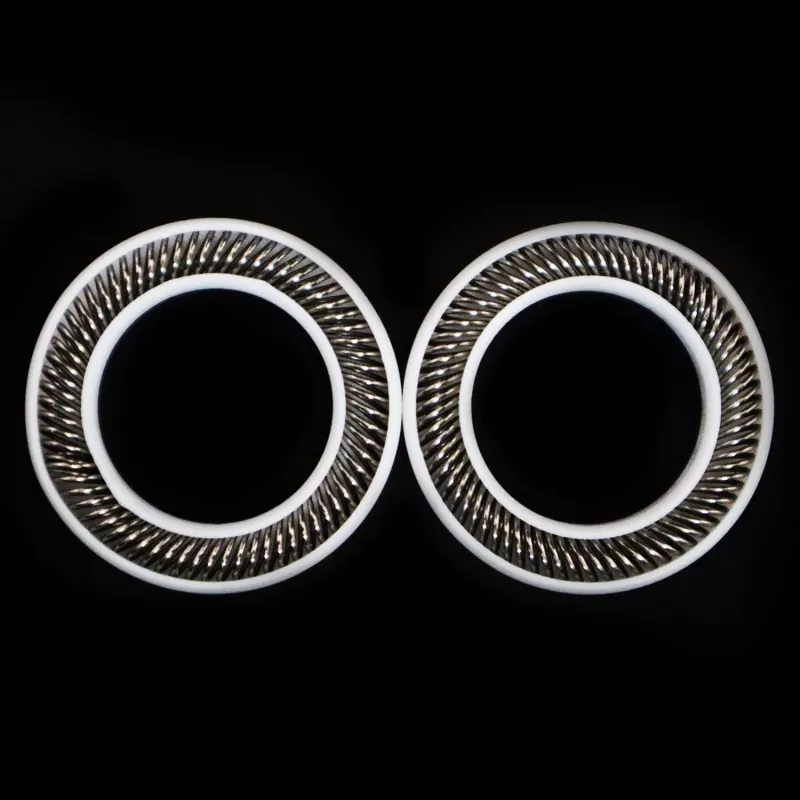

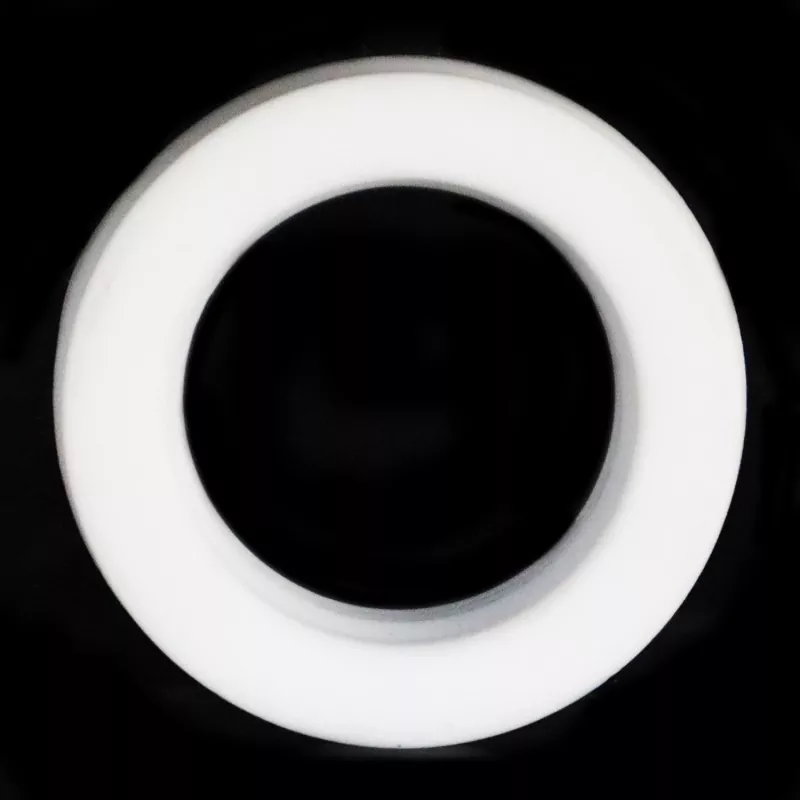

Ruichen FS-D 헤비 듀티 스프링 에너자이징 씰은 극한의 작동 조건에서 장기간 신뢰할 수 있는 씰링을 위해 설계된 시리즈의 고성능 모델을 나타냅니다. 여러 기술적 장점을 통합하여 고압, 고온, 심각한 부식 및 고체 입자 존재로 특징지어지는 복잡한 환경을 견딜 수 있습니다.
한계값은 동시에 발생해서는 안 됩니다.
|
압력(MPa) |
속도(m/s) |
온도 ℃ |
메디아 |
|
|
<40: 홈 폭 L 사용 >40 MPa: 홈 폭 L1 사용 |
<10 |
보/도 -35~+250 |
다른 -200~+250 |
모든 액체, 화학물질, 가스 |
이 모델은 고강도 스프링 시스템과 결합된 강화된 톱니 모양의 립 구조를 갖추고 있어 적용 압력 범위를 최대 100MPa까지 확장할 수 있습니다(특수 홈 설계와 함께 사용 시). 소재 시스템은 260°C의 단기 고온을 견딜 수 있도록 특별히 최적화되었으며, 저온에서도 뛰어난 탄성을 유지합니다. 이 디자인은 또한 압출 및 내마모성을 크게 향상시킵니다.
Ruichen FS-D 스프링 작동 씰은 중장비 유압 기계, 석유 시추 및 생산 장비, 고온 화학 반응기 및 중공업 장비에서 탁월한 내구성을 보여줍니다. 윤활이 불량하거나 윤활이 없는 조건을 견딜 수 있도록 설계되어 고체 오염 물질이 포함된 환경에서도 효과적인 밀봉을 유지합니다. Ruichen FS-D 씰을 선택하면 중요한 장비의 장기적이고 안정적인 작동을 위한 강력한 기술 보장이 제공됩니다.
매개변수 범위 내의 모든 치수를 사용할 수 있습니다.
참고: 필요한 사양이 이 표에 나열되지 않은 경우 당사에 문의하십시오. 최대 1600mm 크기의 제품을 공급할 수 있습니다.
|

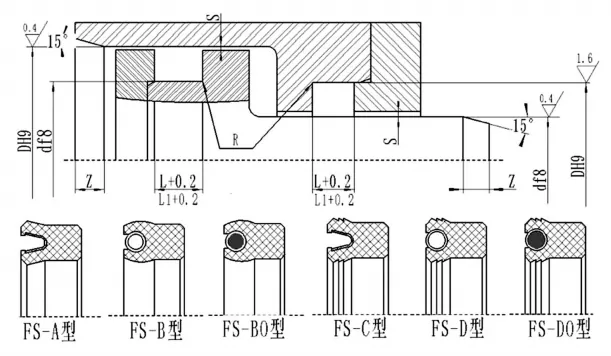

d |
D |
L+0.2 |
L1+0.2 (압력 >40 MPa에 적용 가능) |
레이디얼 클리어런스 Smax |
모따기 길이 지민 |
R최대 |
|
|
<20MPA |
<40MPA |
||||||
|
3~10 |
d+3 |
2.5 |
3.9 |
0.08 |
0.05 |
L |
0.4 |
|
10~22 |
d+4 |
3.2 |
4.4 |
0.10 |
0.07 |
0.4 |
|
|
22~50 |
d+6 |
4.7 |
6.0 |
0.15 |
0.08 |
0.6 |
|
|
48~150 |
d+10 |
7.5 |
9.0 |
0.20 |
0.10 |
0.8 |
|
|
150~400 |
d+15 |
11 |
13 |
0.25 |
0.12 |
0.8 |
|
애플리케이션 지침: 가장 까다로운 산업 환경에 적합합니다. 중요한 장비 구성 요소의 장기간 밀봉에 권장됩니다. 정확한 선택을 위해서는 완전한 작동 매개변수를 제공해야 합니다.
