우리는 피스톤 씰 분야의 다양한 요구에 중점을두고 유압 및 공압의 모든 시나리오를 다루는 고성능 솔루션을 제공합니다. 우리의 제품 라인은 재료 혁신과 구조적 최적화를 결합하여 기존 산업에서 극단적 인 노동 조건에 이르기까지 재료 혁신과 구조적 최적화를 결합하여 핵심으로 단일 작용 및 이중 작용으로 나뉩니다.

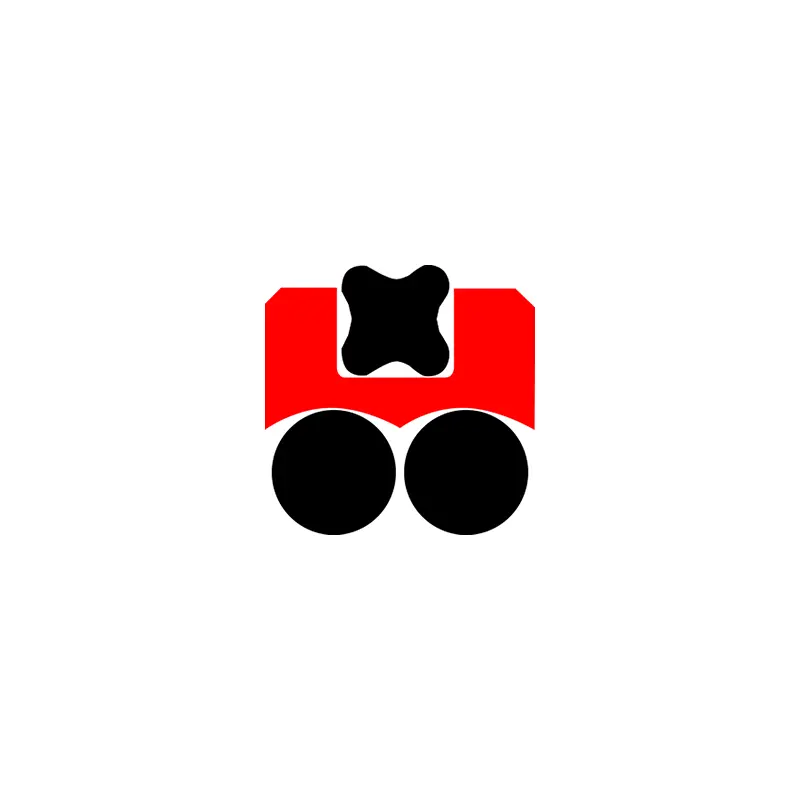

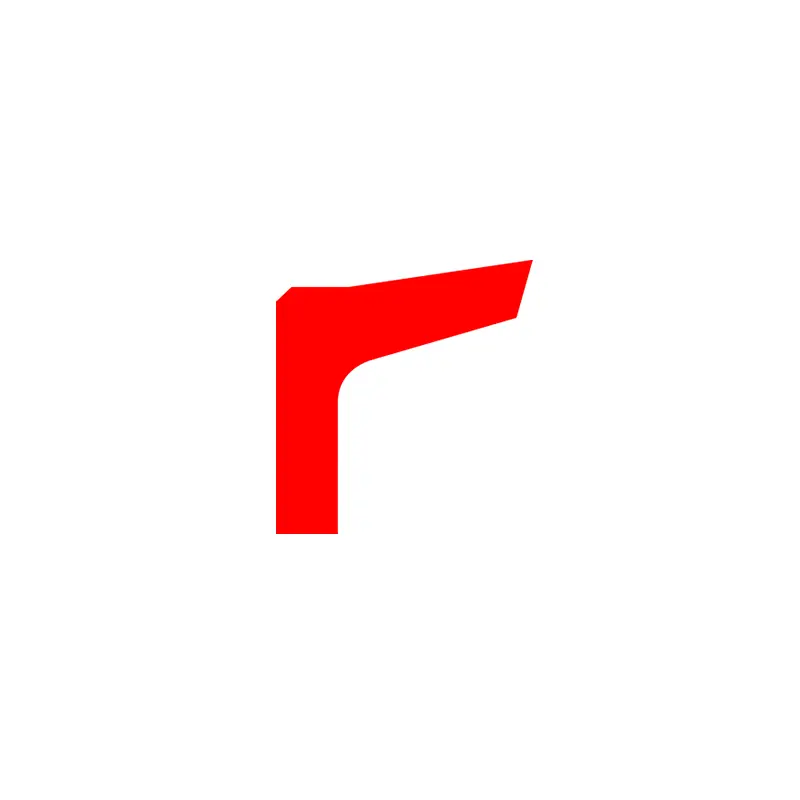

1. 피스톤 씰 회전 씰의 하이라이트 시리즈 :
고압 및 방지 통제 : RCK102/102R/104 시리즈는 고압을 위해 설계되었으며지지 구조는 큰 간격과 좁은 그루브에 적응하도록 강화됩니다. RCK109H/120/122 및 기타 조합 씰은 가이드 링 및 엘라스토머를 통합하여 35MPA+ 고압 한계를 뚫고 특히 채굴 및 중장기에 적합합니다.
동적 적응성 : RCK108/125/138은 테트라 플루오로 에틸렌 물질을 사용하여 매우 저속에서 고속에서 고속 (0.01 ~ 5m/s)까지 안정적인 밀봉을 달성하며, 낮은 마찰 특성은 보행 유압 및 정밀 분사 성형 장비에 적합합니다.
극단적 인 환경 공차 : RCK119/139에는 부식성 및 건조 착물에 장애가있는 Mander Spring 및 PTFE 재료가 장착되어 있습니다. 넓은 온도 범위 -40 ℃ ~ 200 ℃는 화학적, 제약 고온 원자로 및 식품 무균 생산 라인을 포함한다.
2. 산업 맞춤 설계 :
유지 관리 및 수정 : RCK116/216 설치 프로세스를 단순화하고 오래된 실린더 수리 및 식품 충전 장비의 빠른 교체에 적응합니다.
이중 배지 분리 : RCK144/145에는 원래의 이중 입술 구조가 있으며, 이는 복잡한 작업 조건에 적합한 오일/물 또는 가스/액체 혼합 매체를 밀봉 할 수 있습니다.

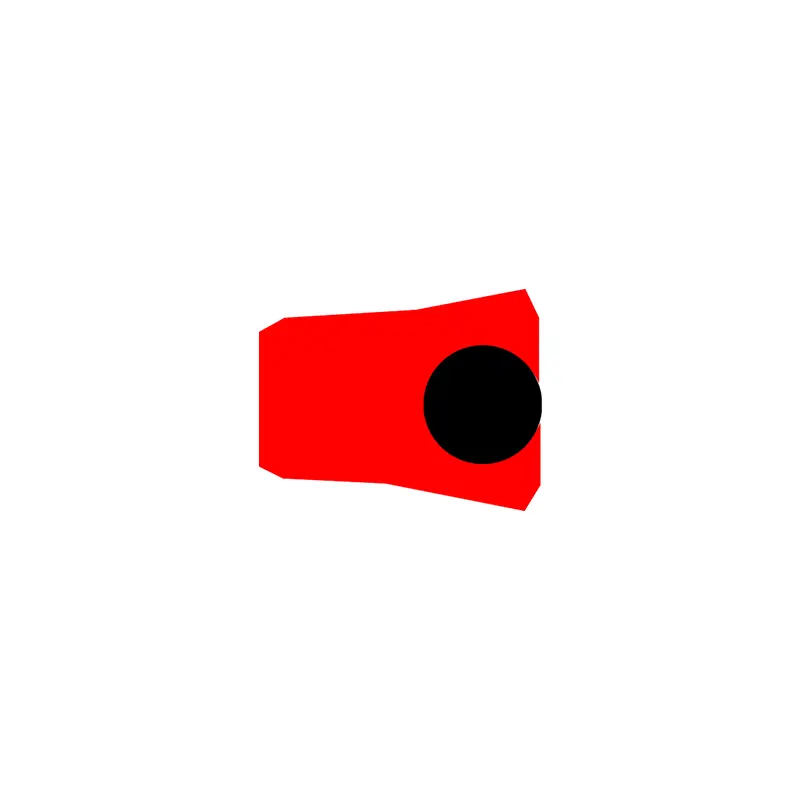

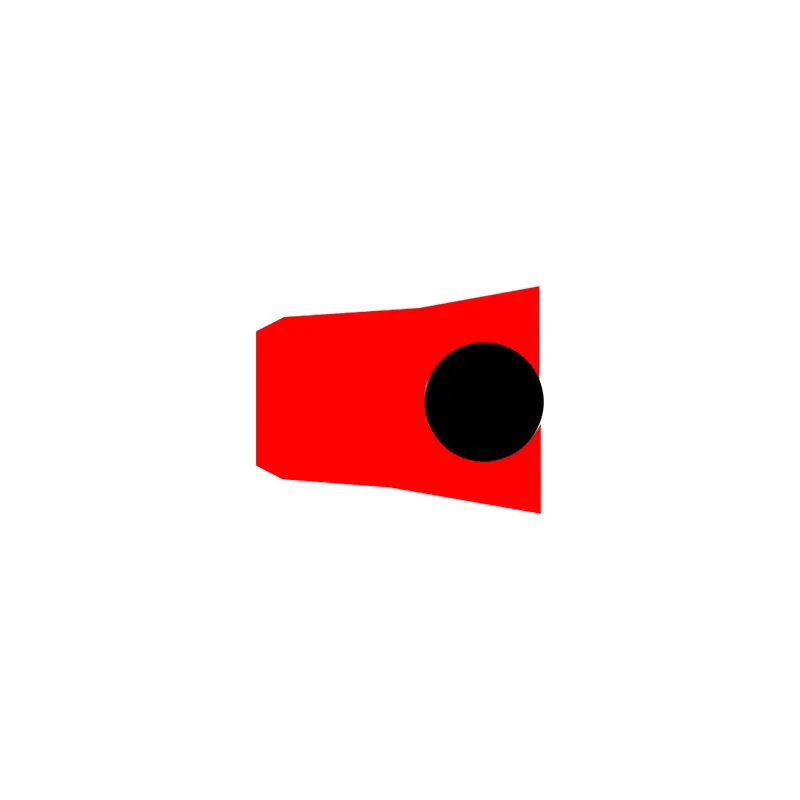

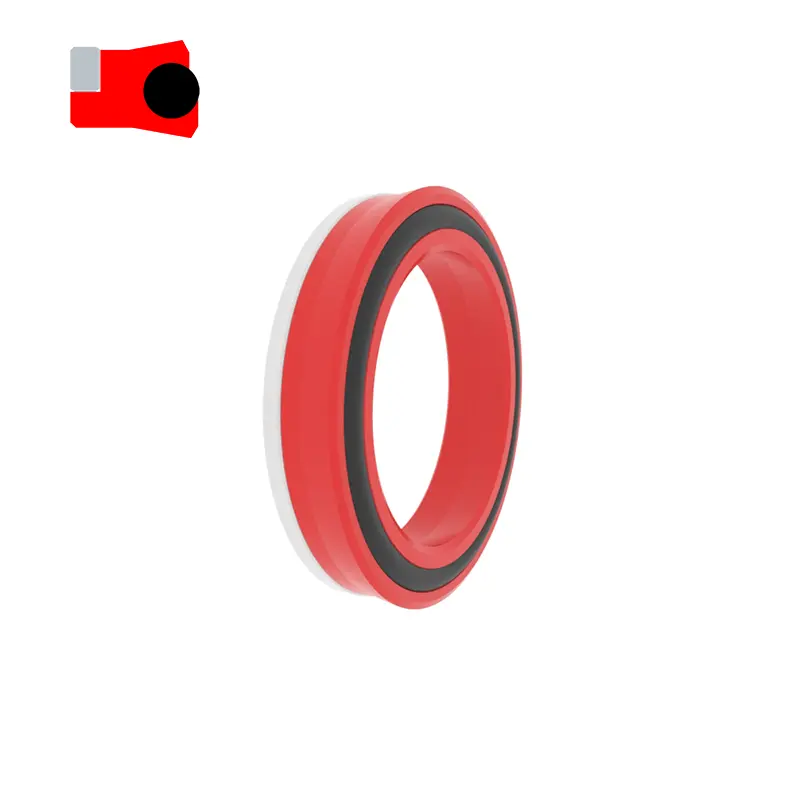

짧은 스트로크 최적화 : RCK103/143은 O- 링 서식을 통한 임베딩 안정성을 향상시켜 짧은 스트로크 유압 실린더에서 누출 위험을 피합니다.
3. 핵심 기술 장점 :
재료 과학 : 폴리 우레탄 립 (RCK205) 오일 저장 설계는 윤활이없는 공압의 수명을 연장하며 테트라 플루오로 에틸렌 (RCK108)은 내마모성과 화학 저항을 모두 고려합니다.

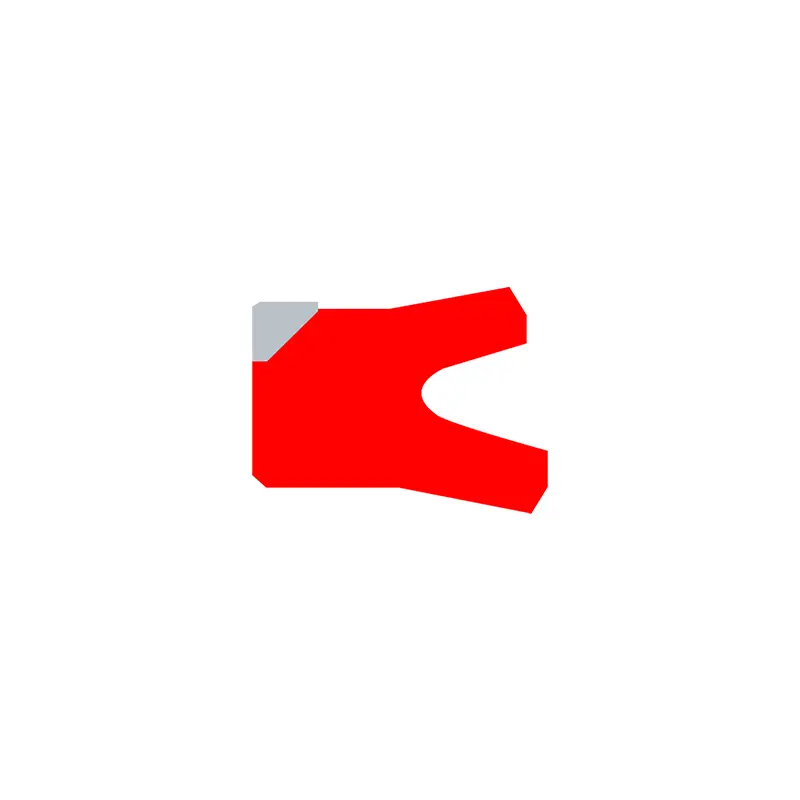

구조 혁신 : 연속 가이드 링 (RCK101), 지원 링 방지 (RCK120) 및 기타 설계는 진동 및 편심 하중 하에서 씰의 내구성을 보장합니다.
우리는 광업 기계, 주입 성형 장비 및 의료 기기와 같은 20 개 이상의 산업에 "Seal-Guide-Wear-Resistant"통합 솔루션을 제공하기 위해 노력하고 있으며, 표준화 된 모듈 및 맞춤형 서비스를 통해 비용 및 성능 균형을 유지하여 고객이 유지 보수 비용을 줄이고 장비 신뢰성을 향상시킬 수 있도록 노력하고 있습니다.
제품 기능 및 응용 프로그램 :

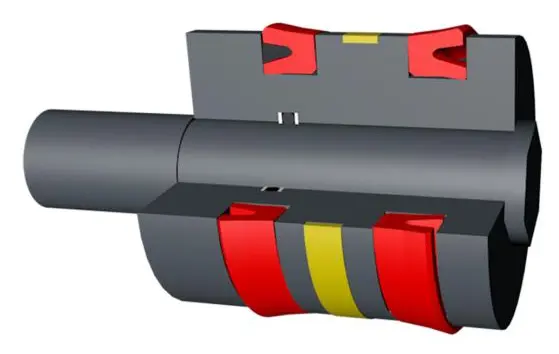

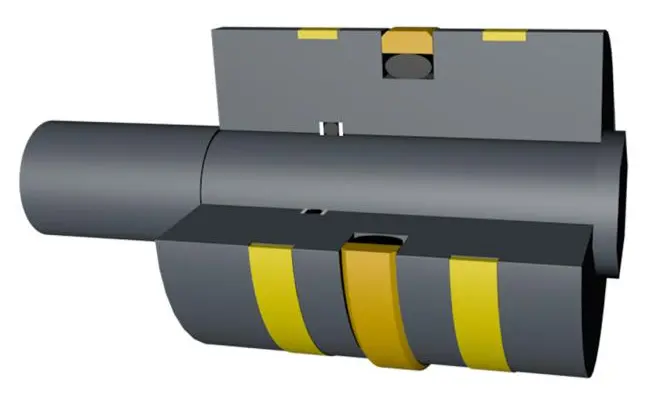

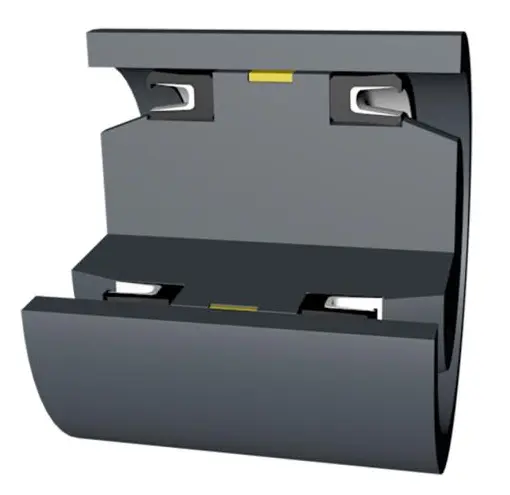

피스톤 씰 회전 씰은 유압 실린더 및 실린더, 표준 유압 실린더 및 보행 유압 기계에 적합합니다. 주요 응용 프로그램에는 건설 기계, 농업 기계, 크레인 및 표준 실린더가 포함됩니다.
화학 산업에서 사용될 때 일반적으로 빠른 실린더 및 포지셔닝 기계에 사용됩니다. 또한 식품 산업, 제약 산업 및 축적자에도 사용될 수 있습니다.
장점
피스톤 씰 회전 씰은 홈에 안정적으로 내장되어 있으며, 동적 및 정적 밀봉 성능이 우수하고, 추가 가이드 링이 필요없고, 마찰이 낮은, 유압식 크리프 현상, 높은 내마모성, 우수한 항 전도성, 우수한 열전도율, 넓은 온도 범위 및 강한 잔류 오일 복귀 능력 및 역동적 인 조건 하에서 강한 잔류 오일 복귀 능력을 갖추고 있습니다.

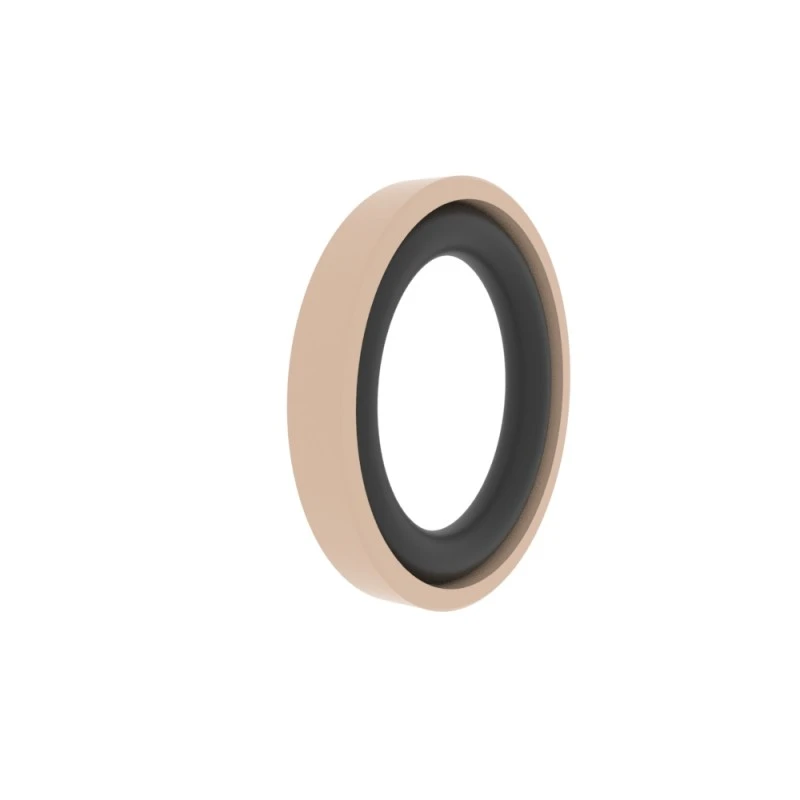

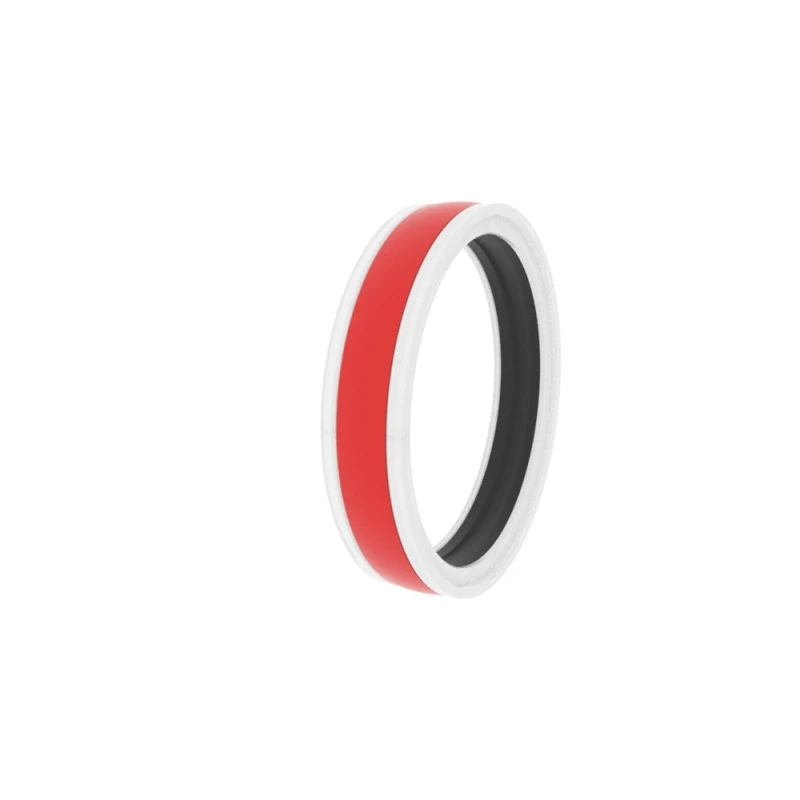

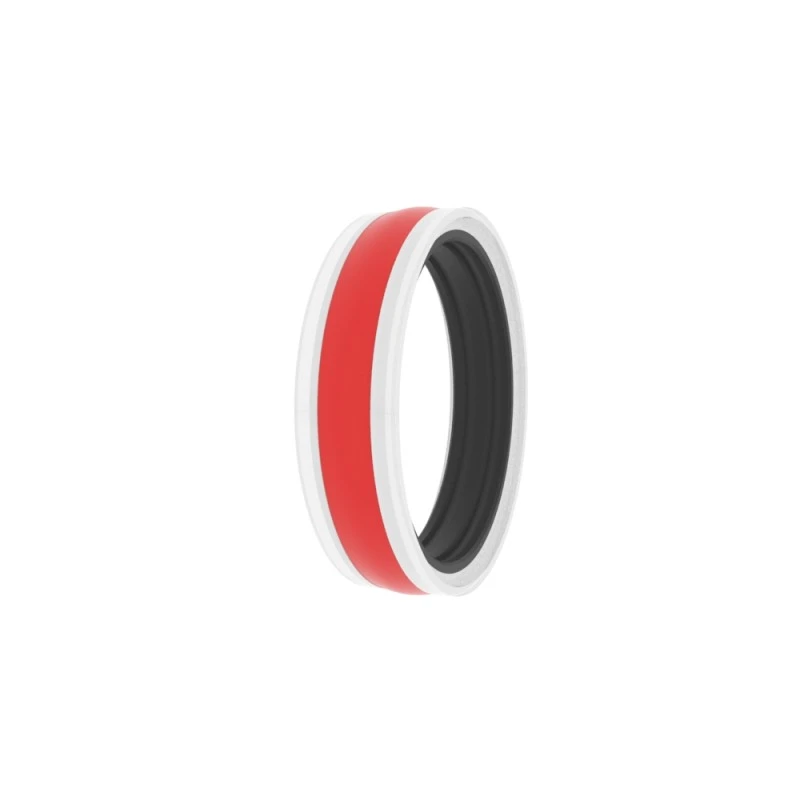

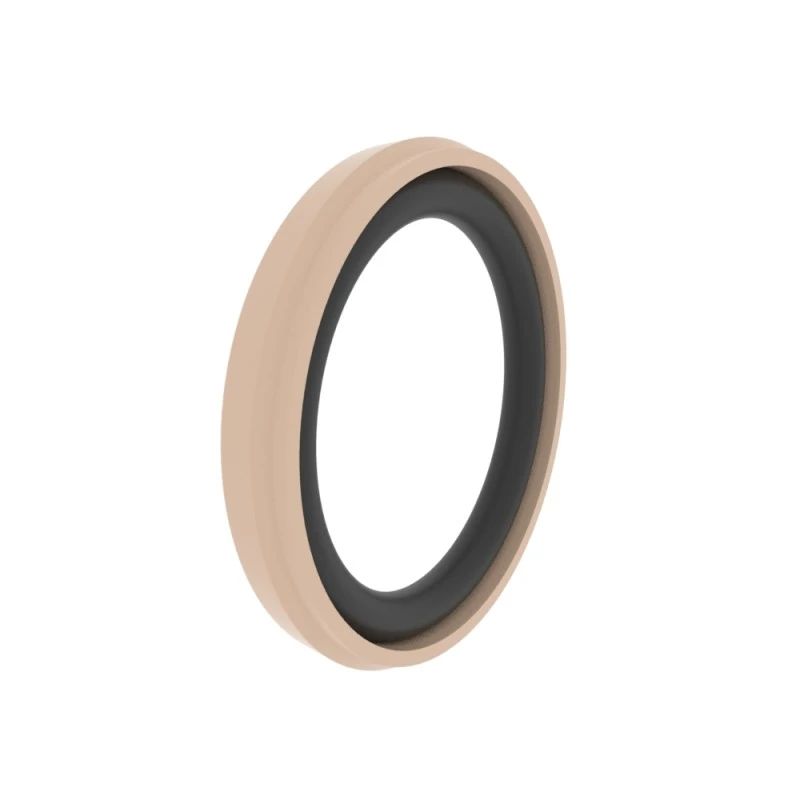

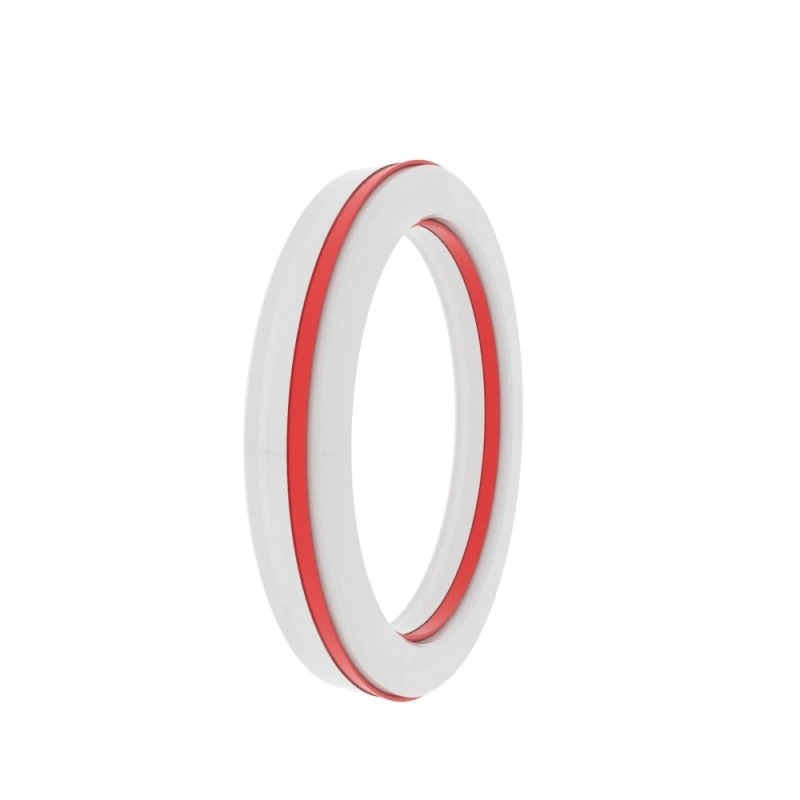

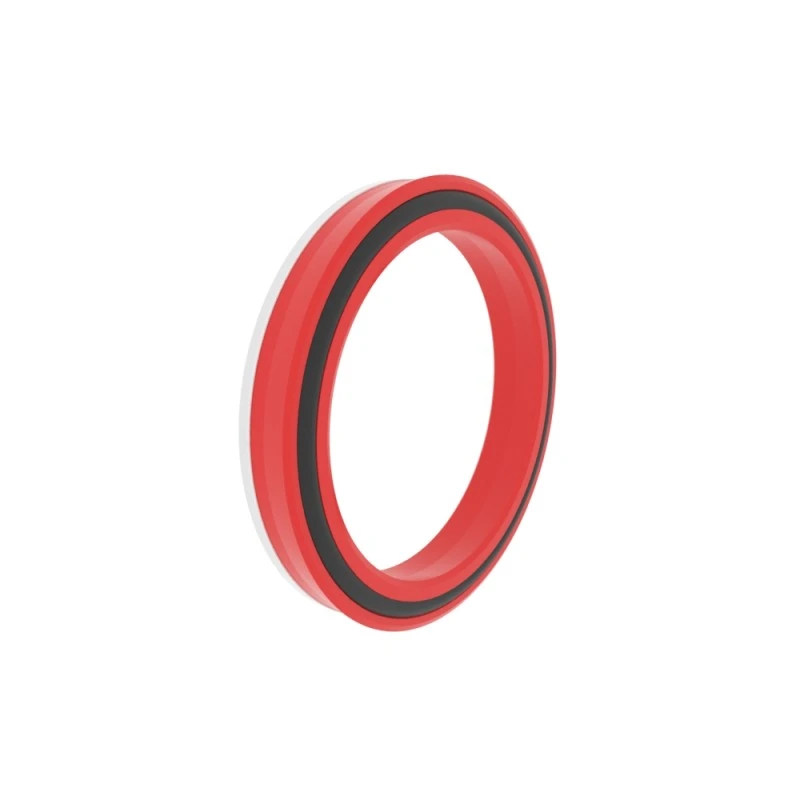

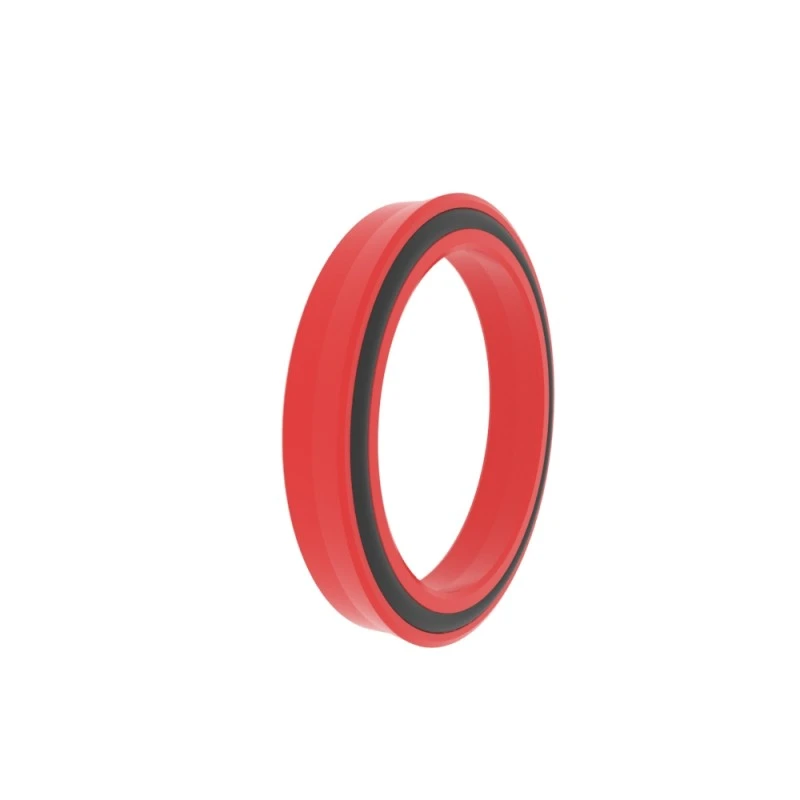

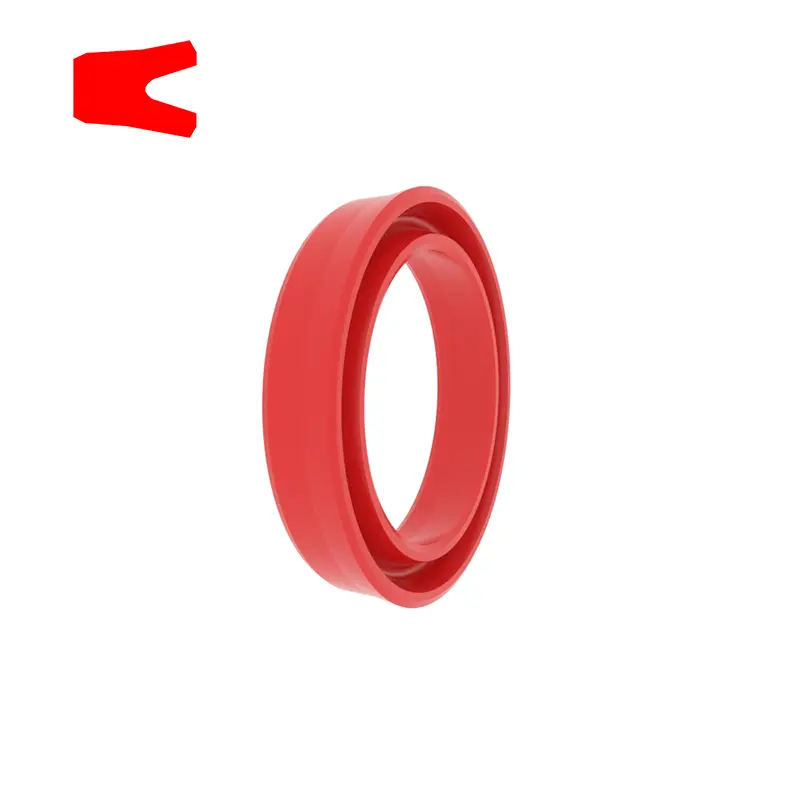

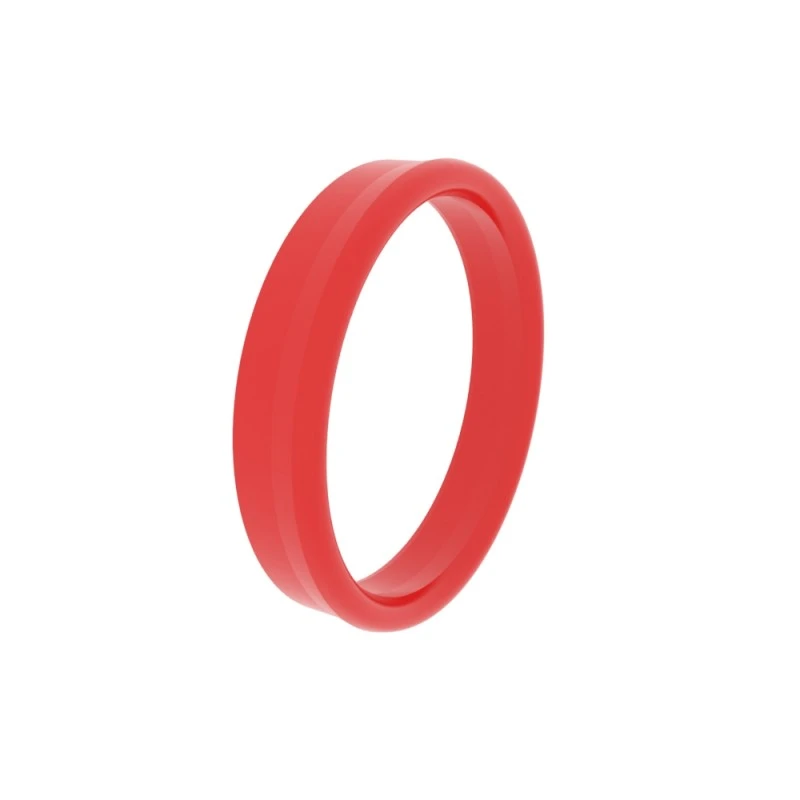

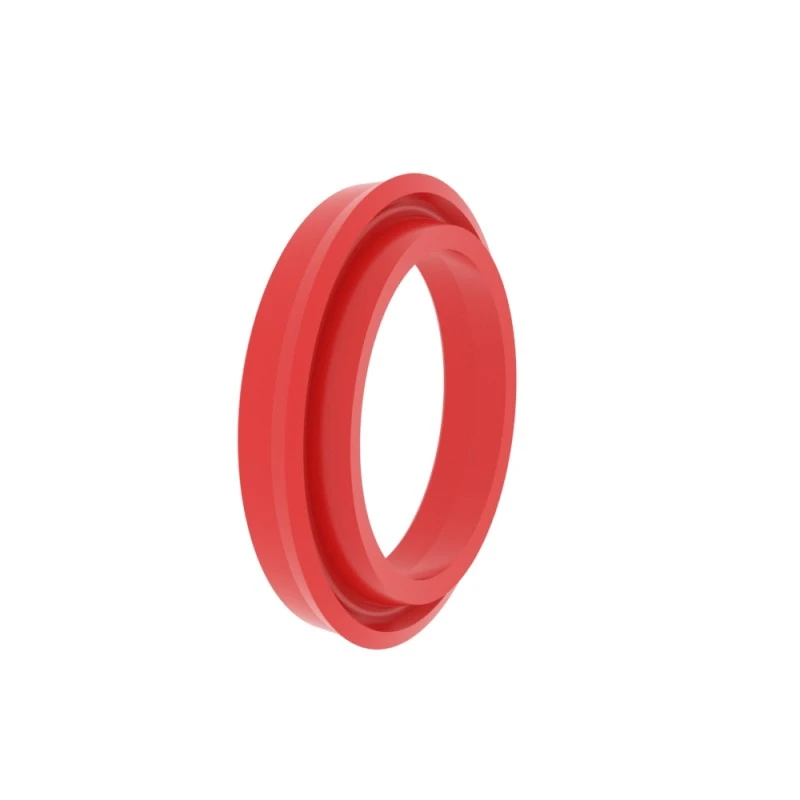

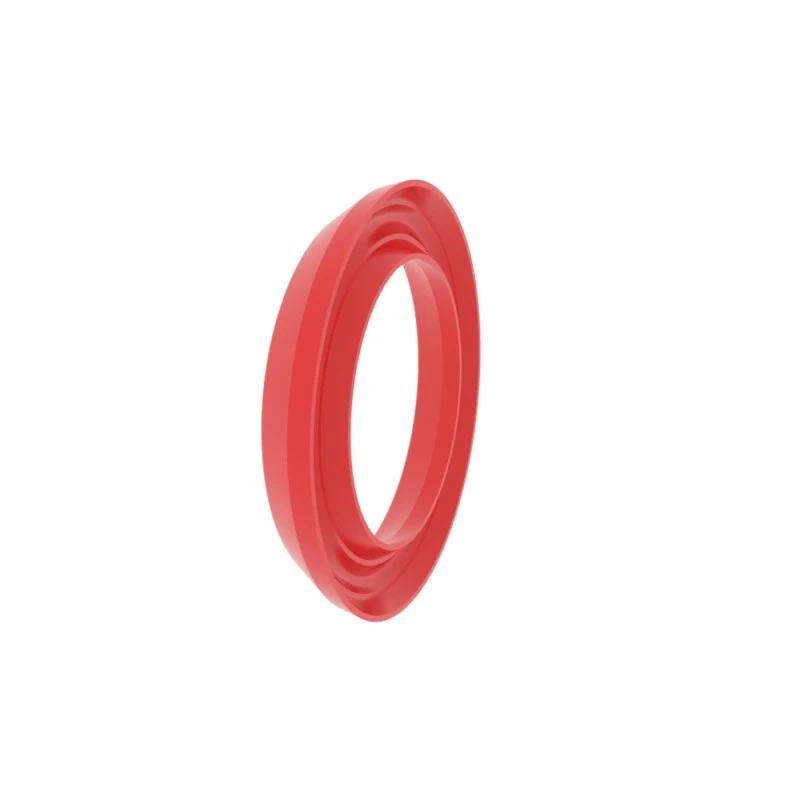

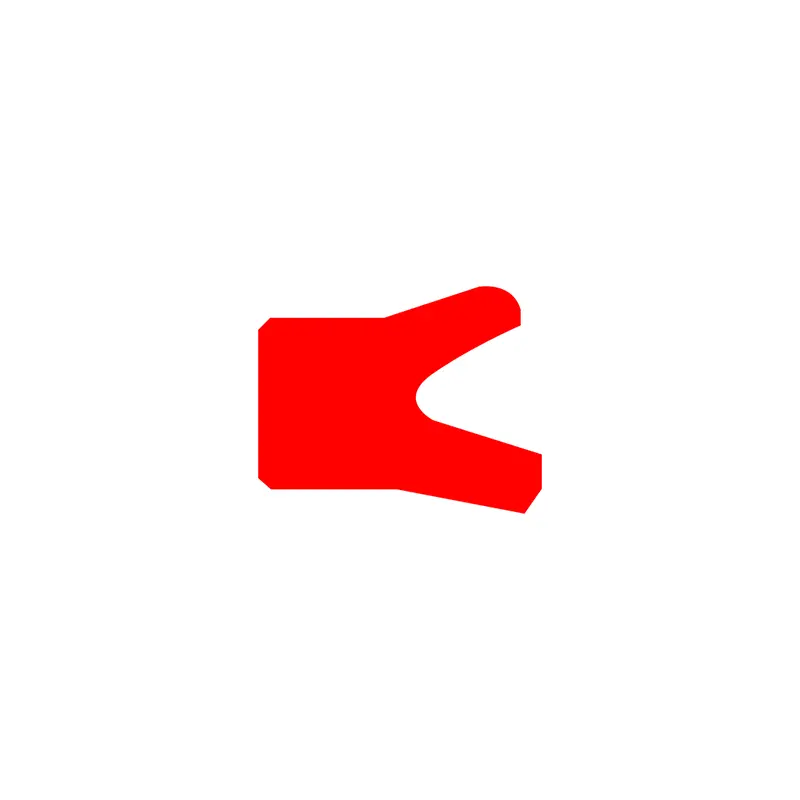

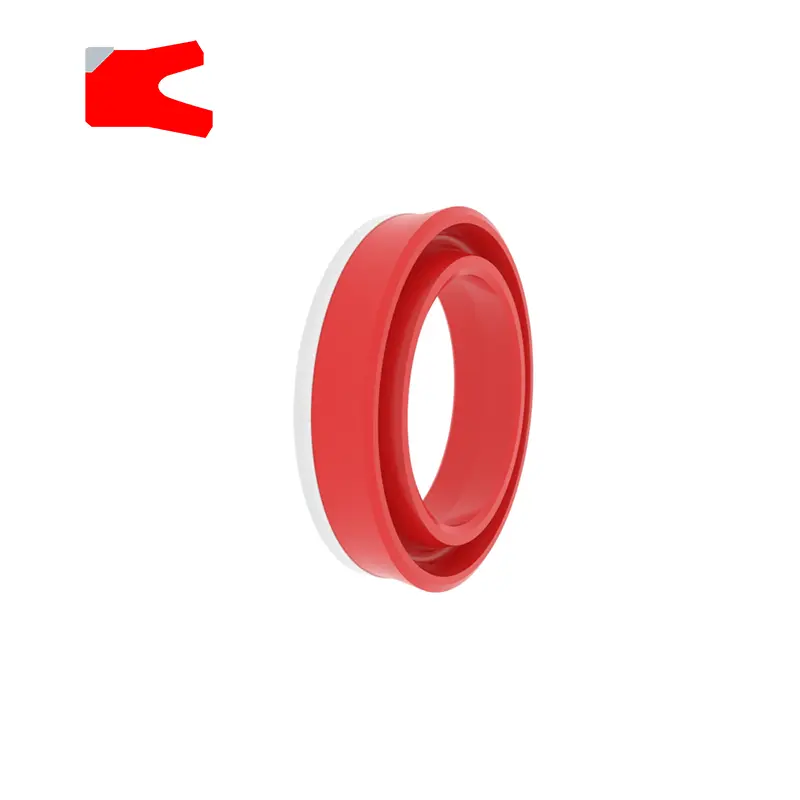

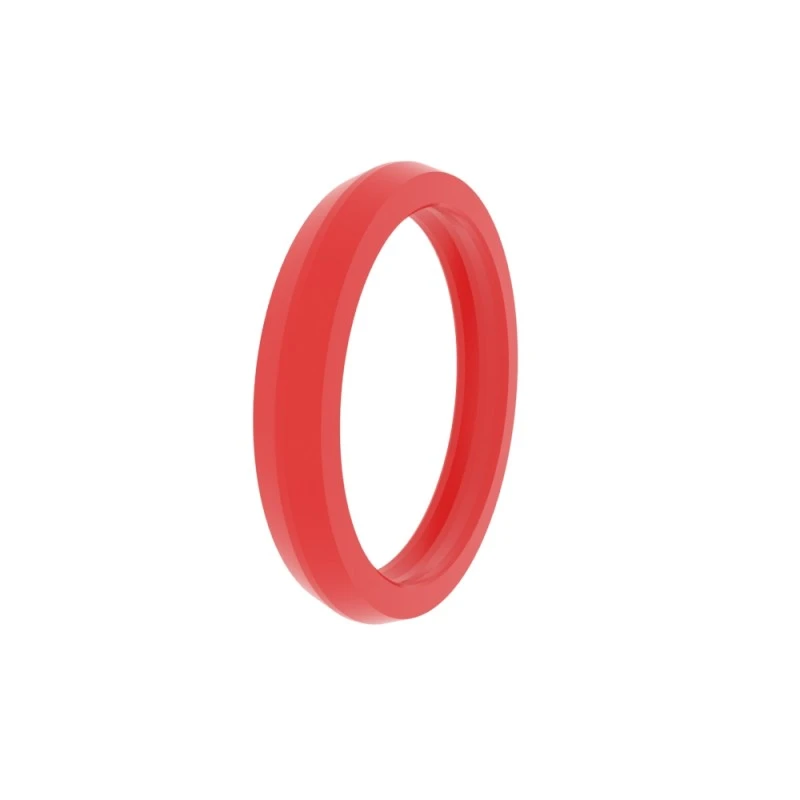

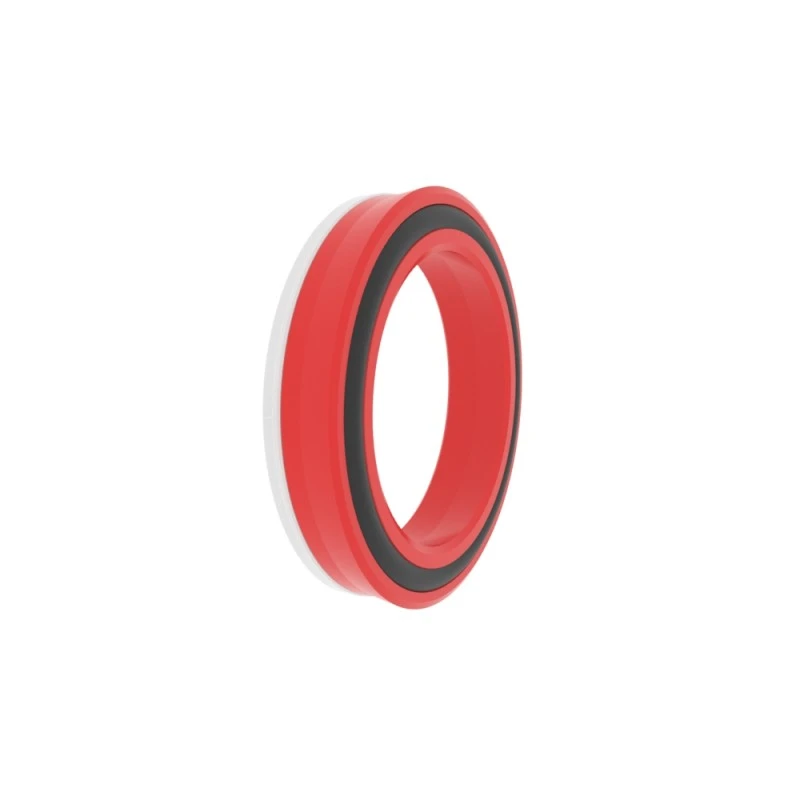

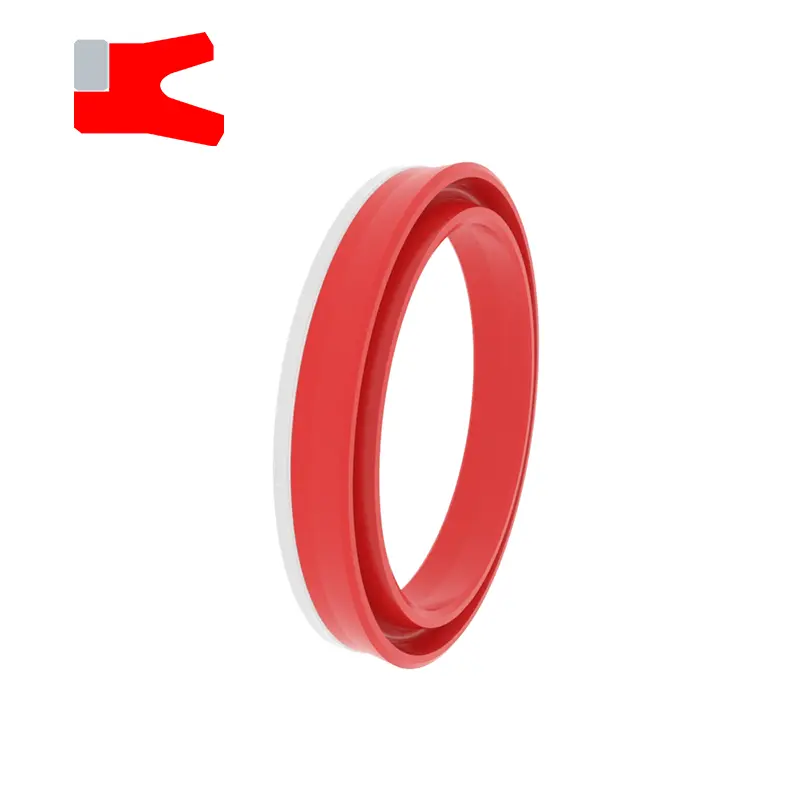

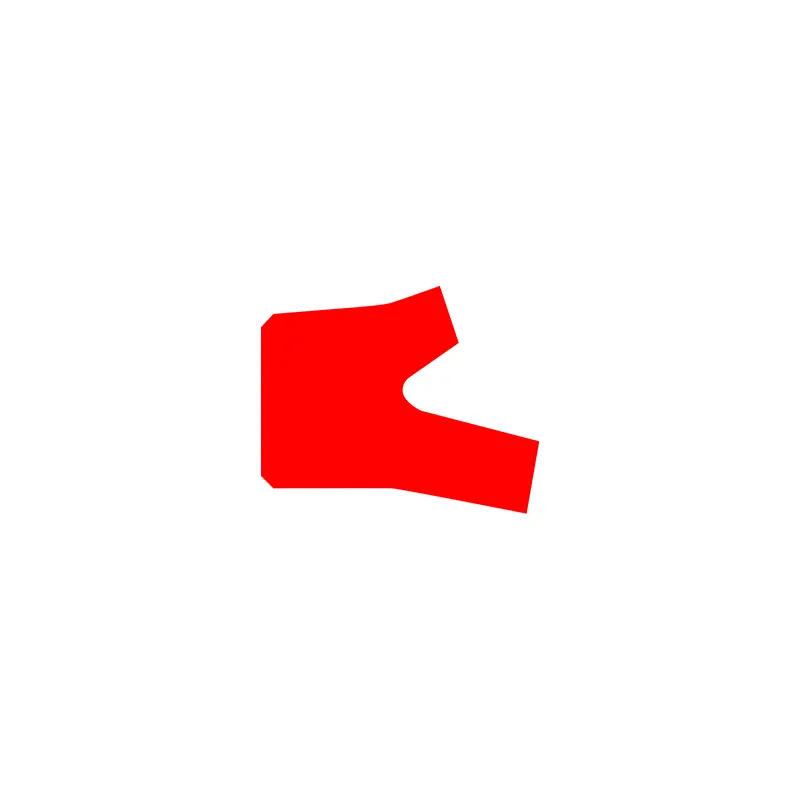

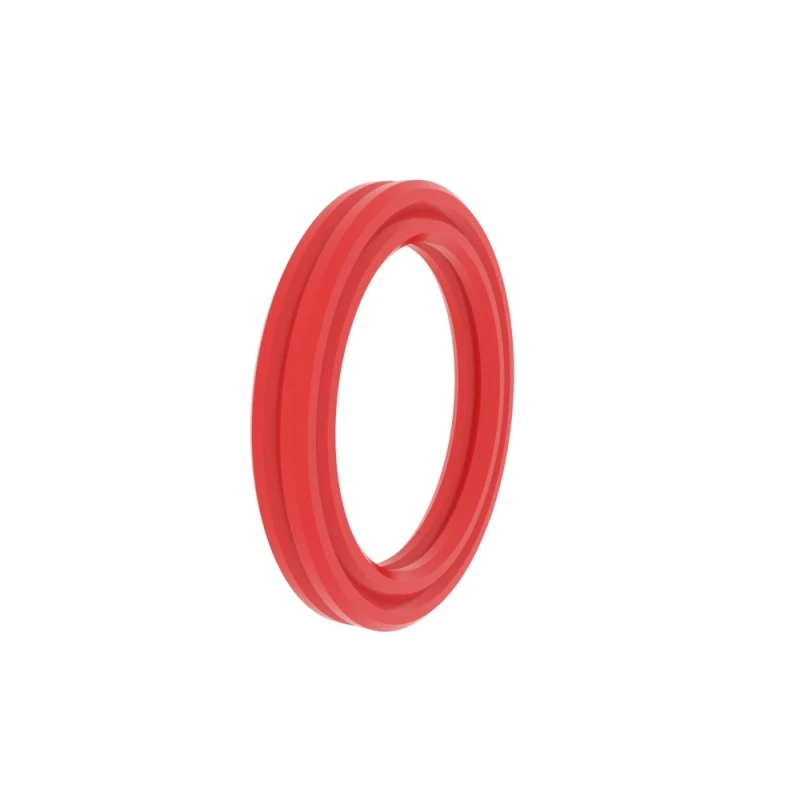

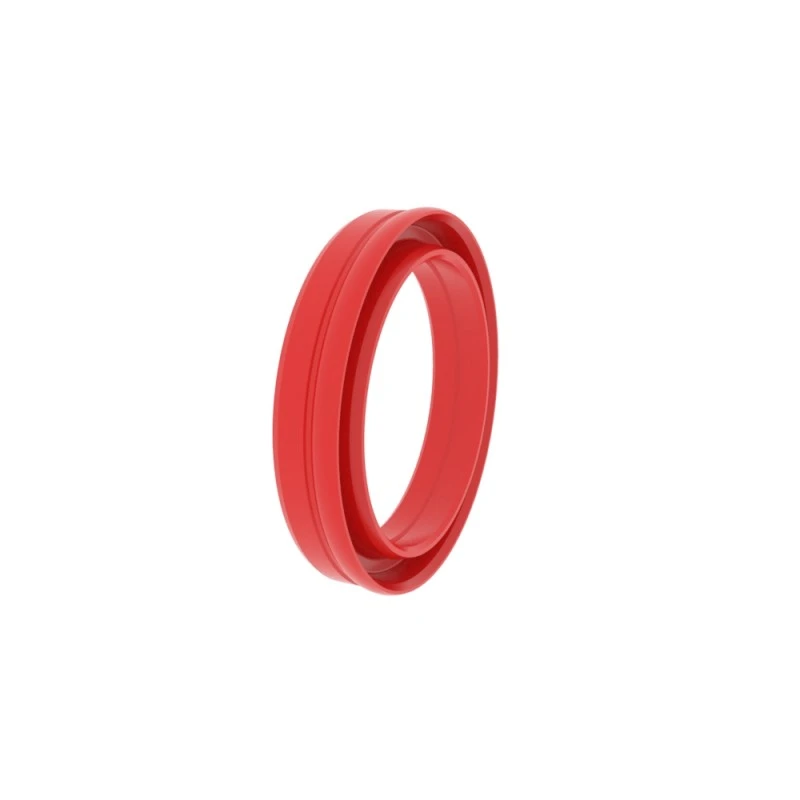

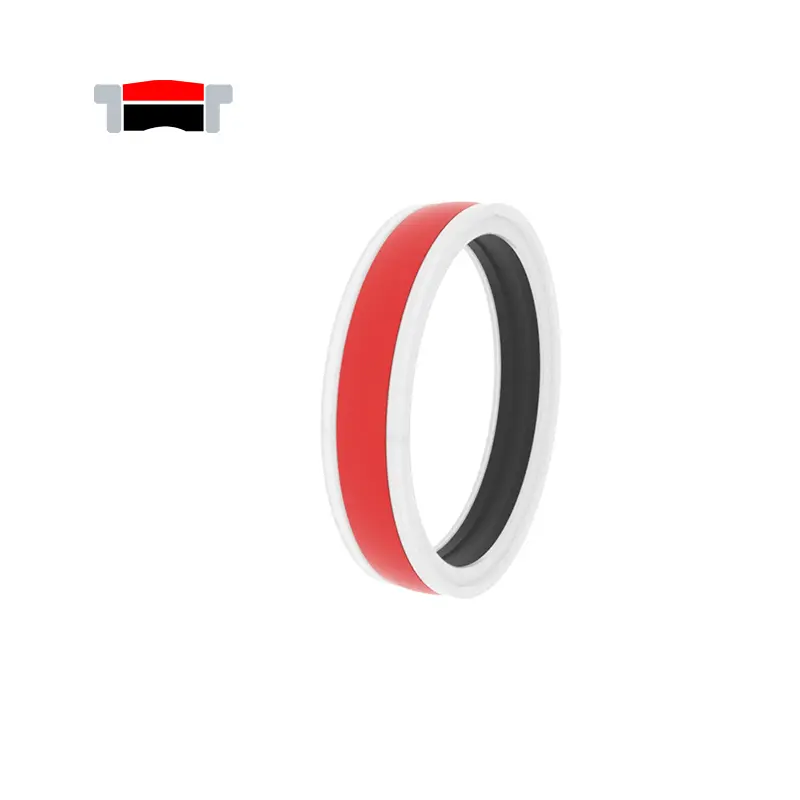

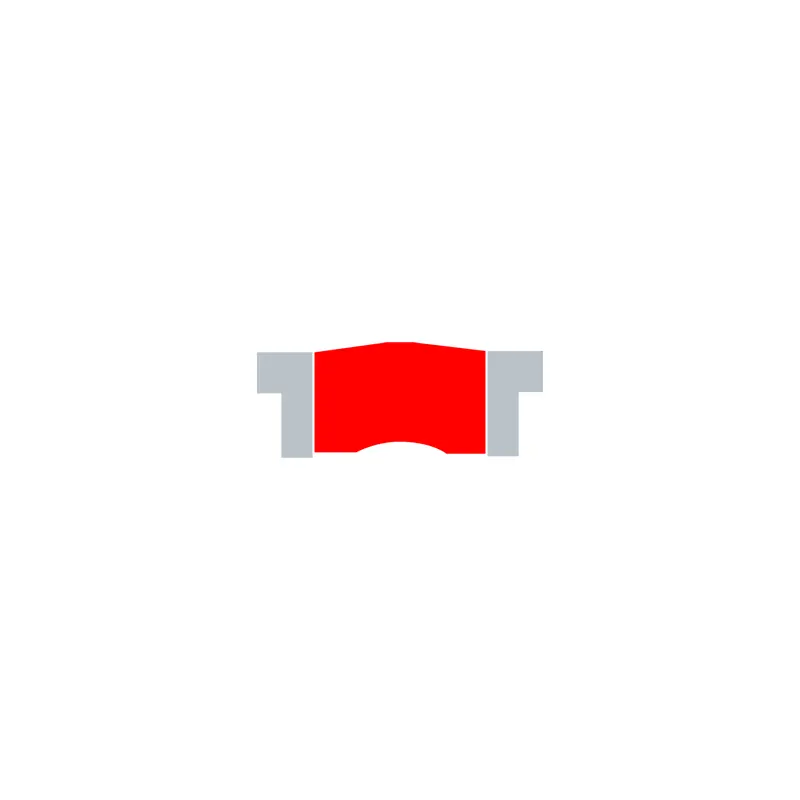

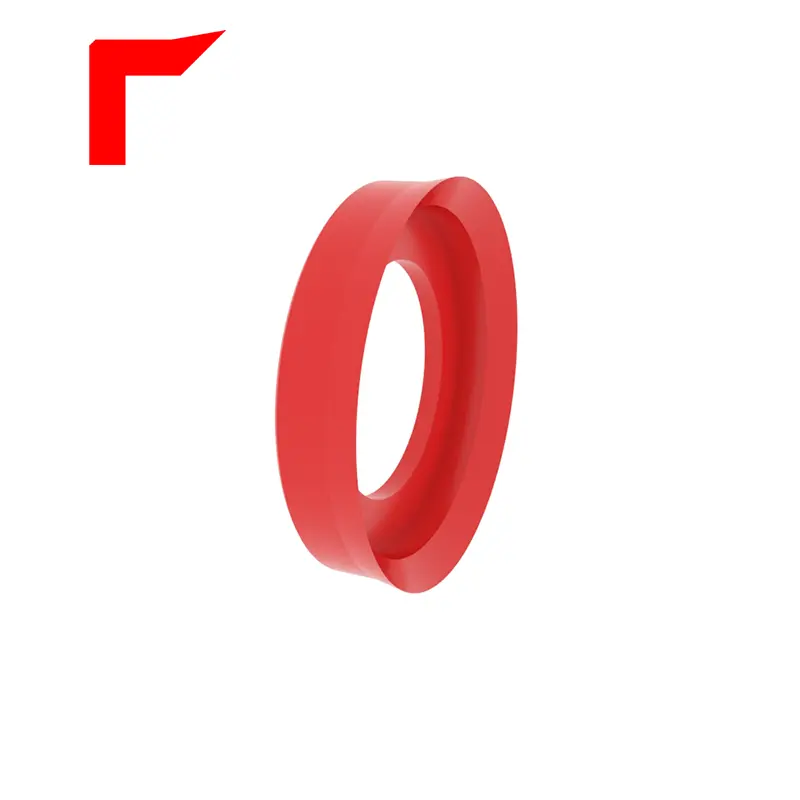

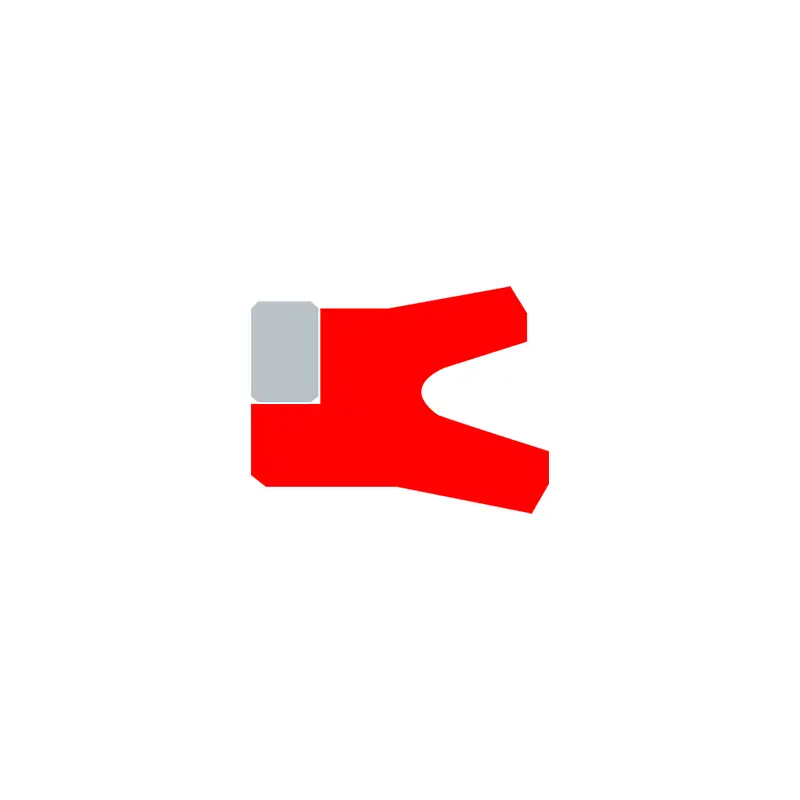

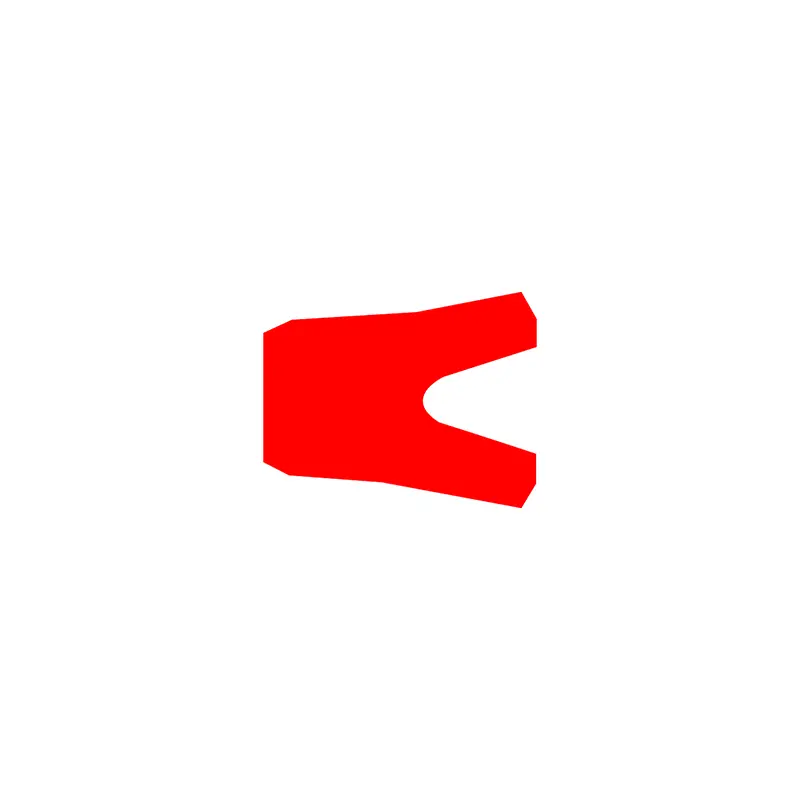

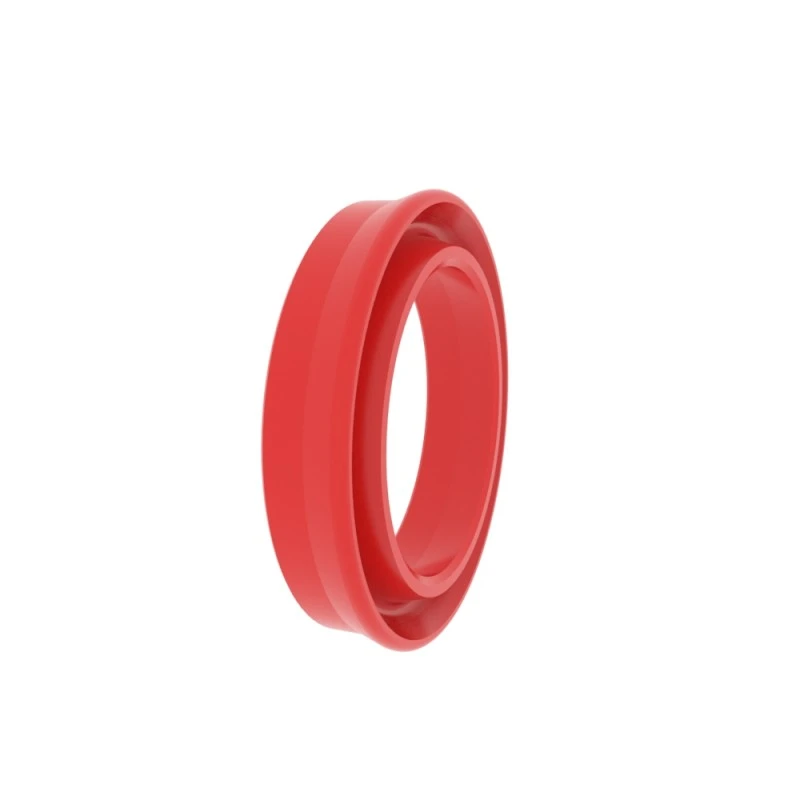

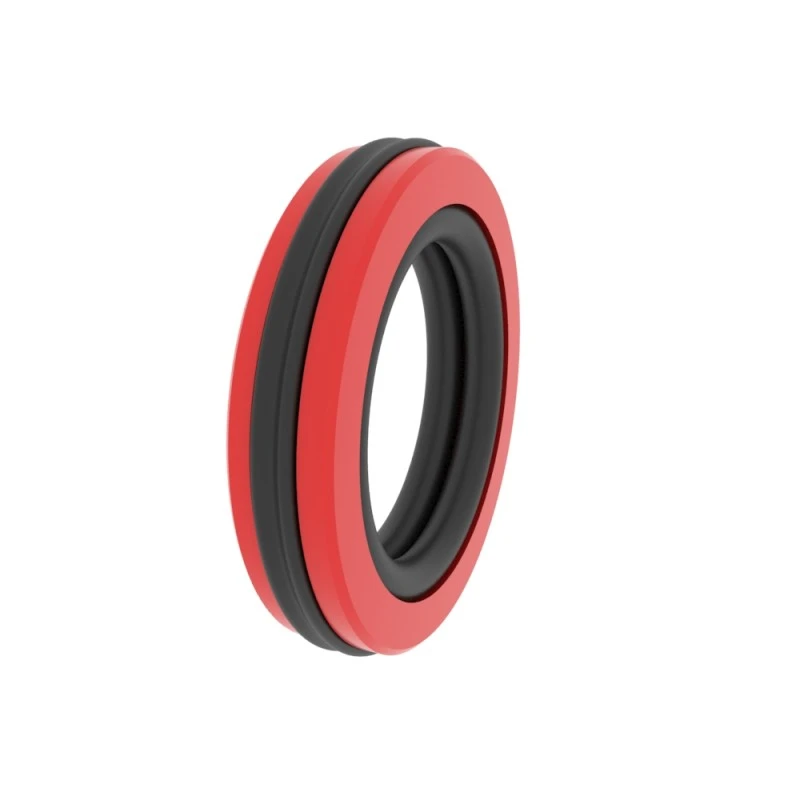

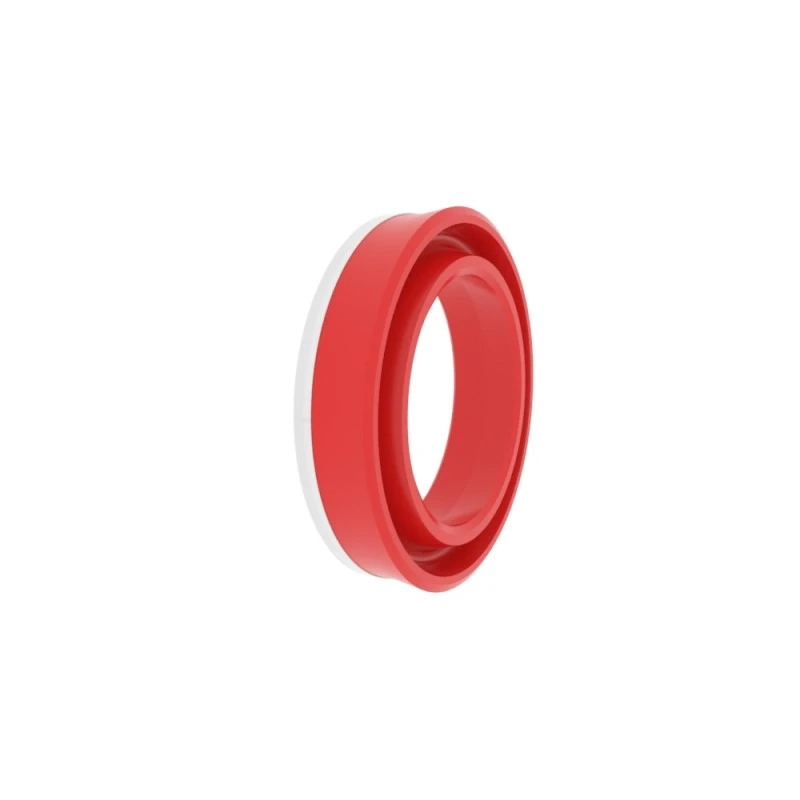

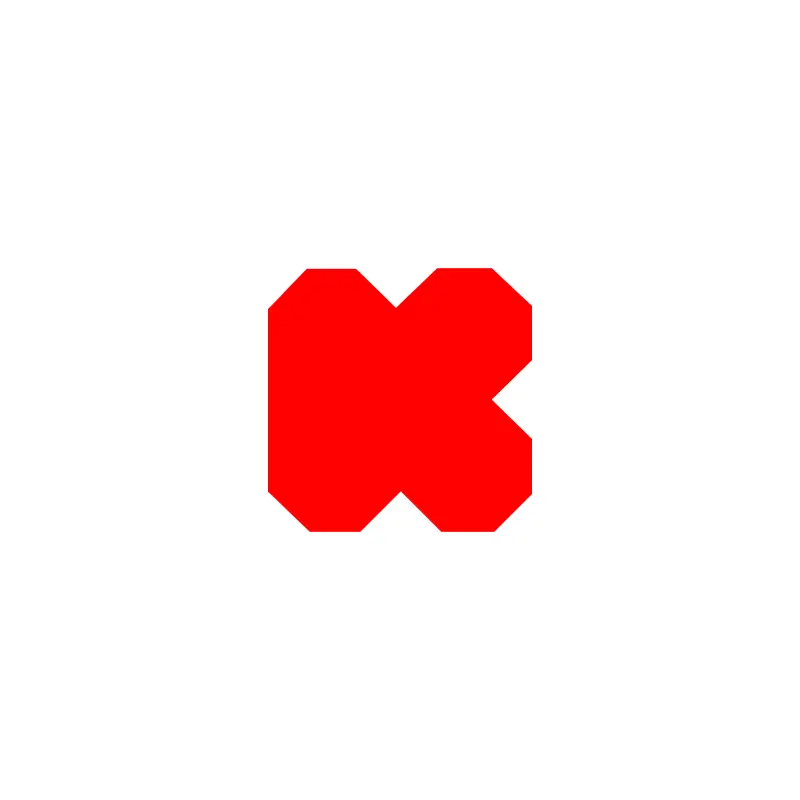

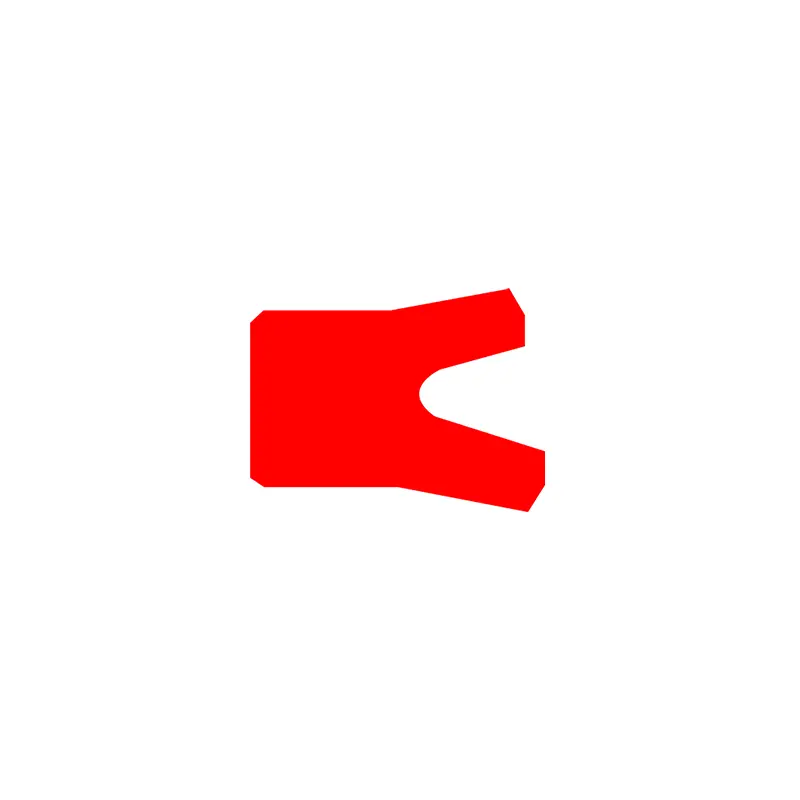

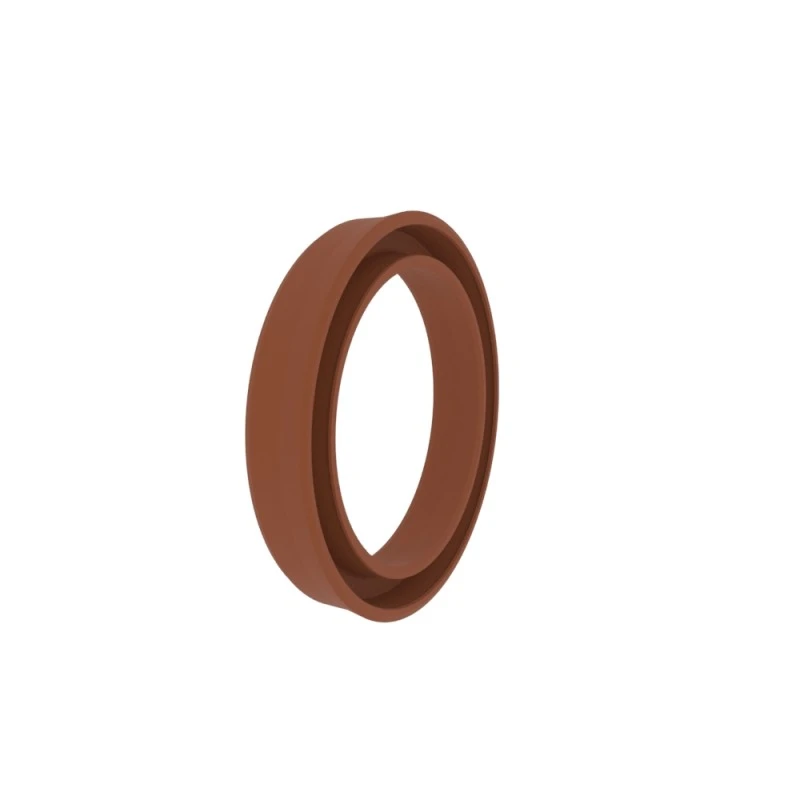

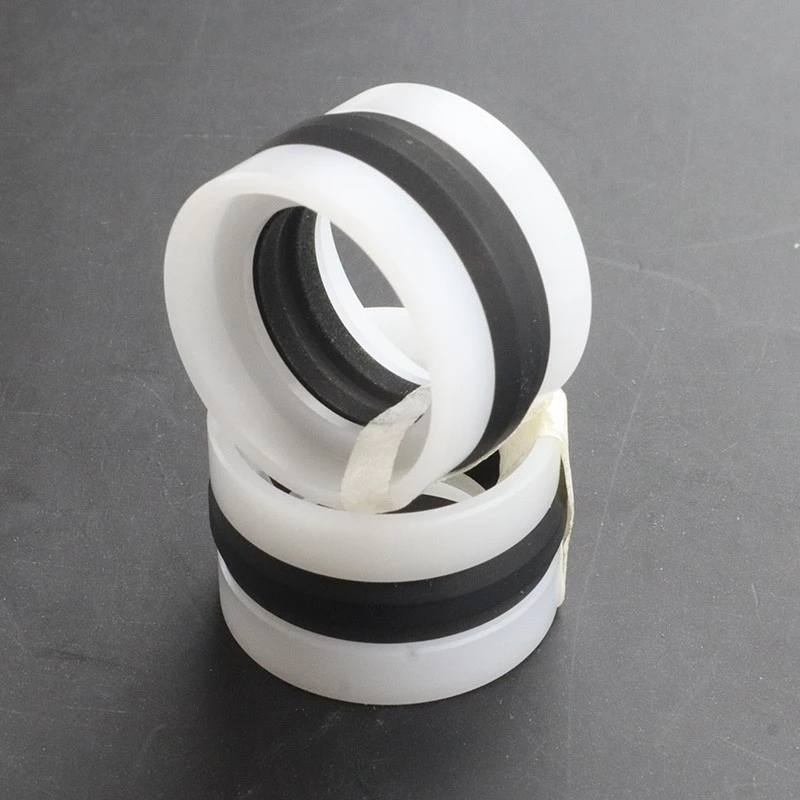

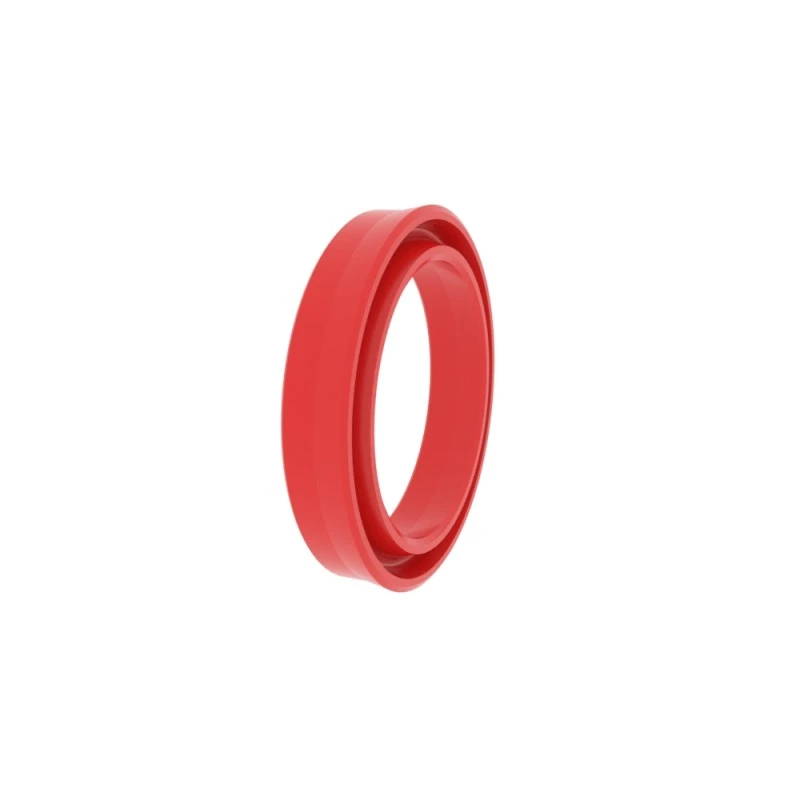

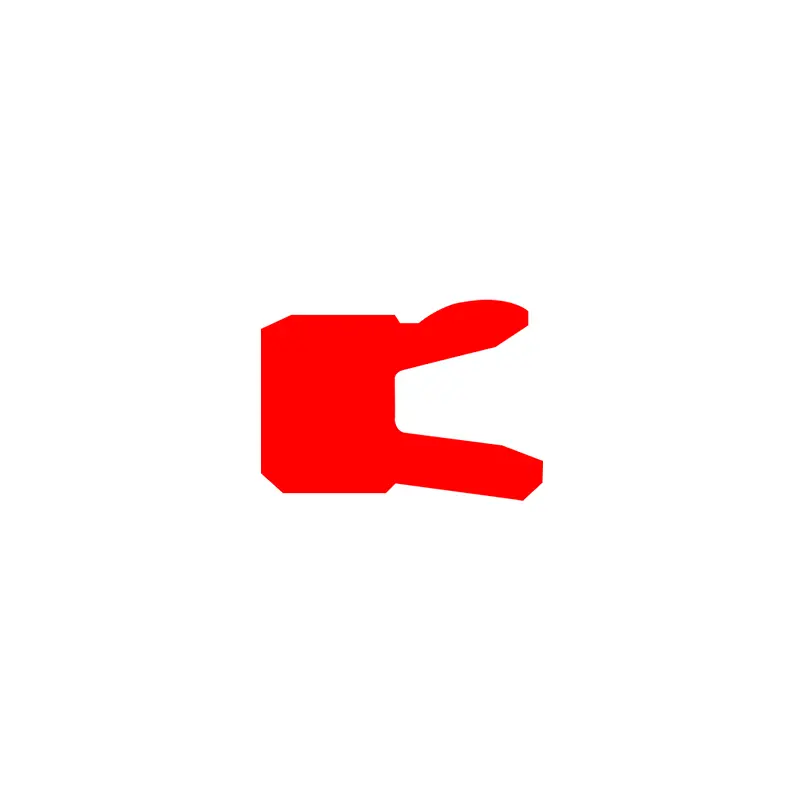

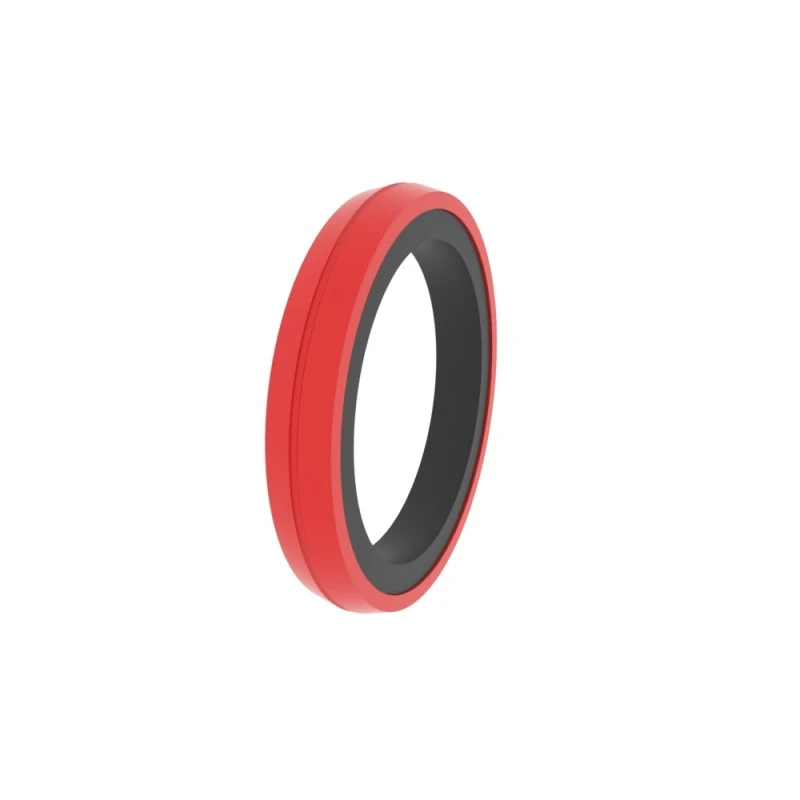

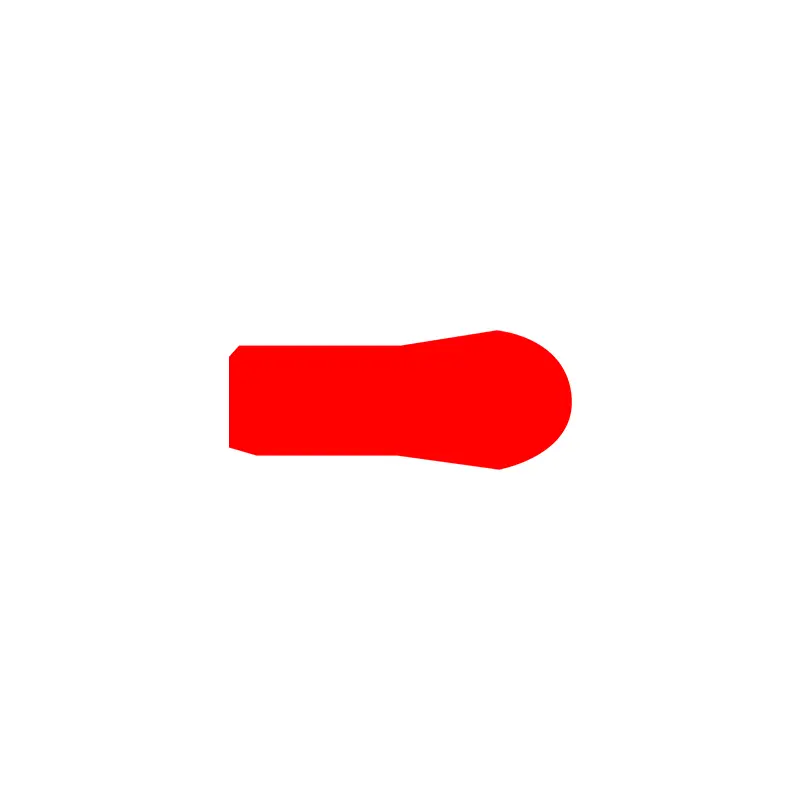

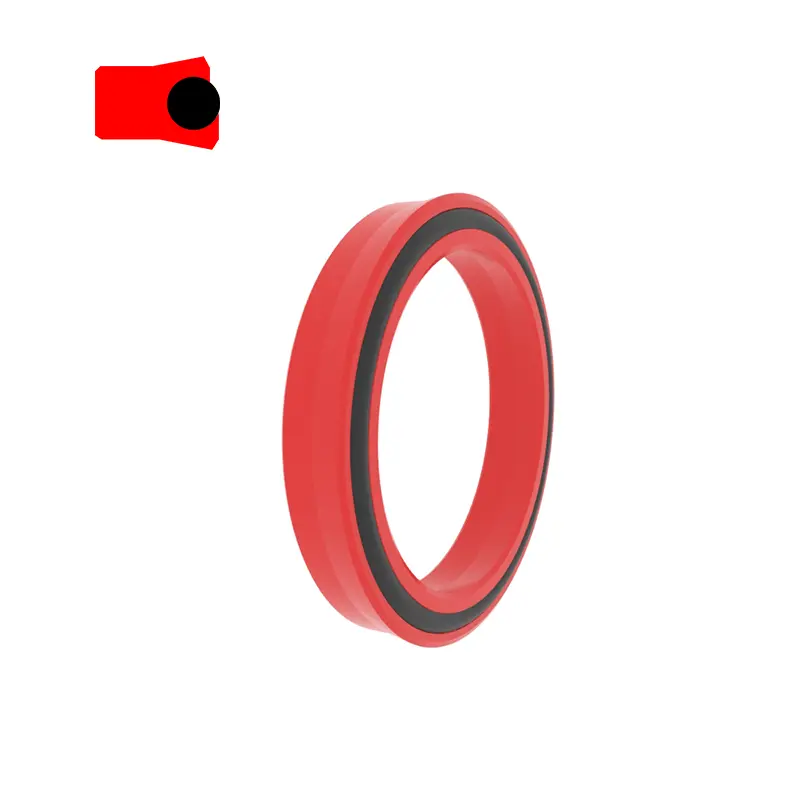

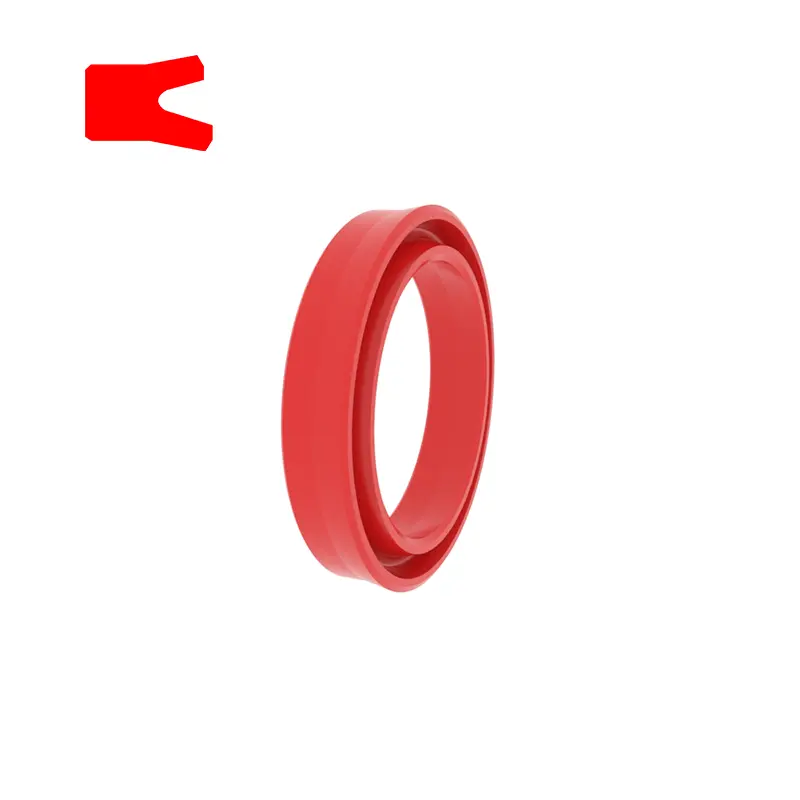

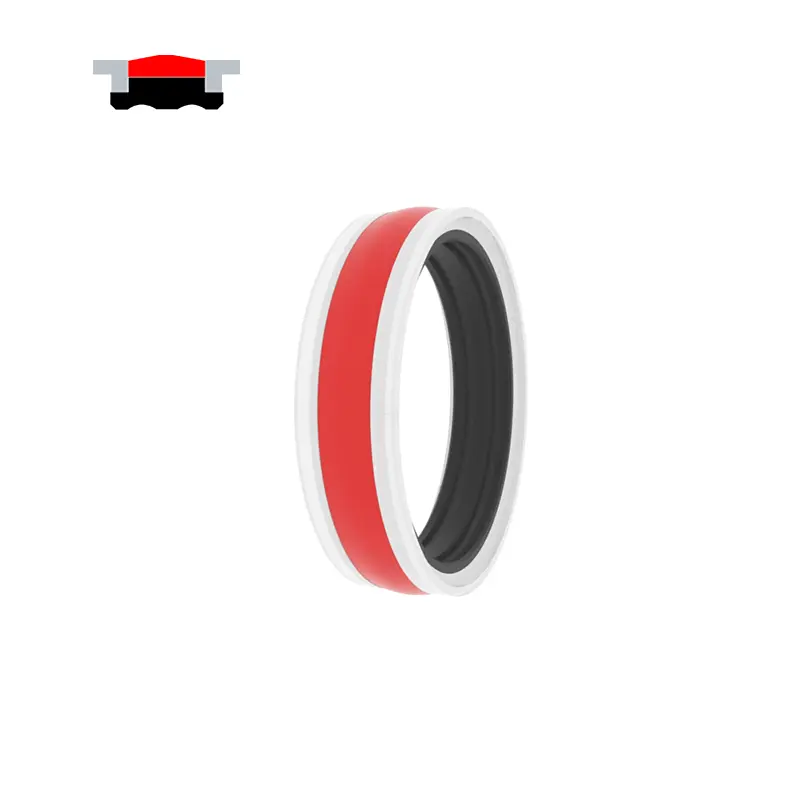

RCK101

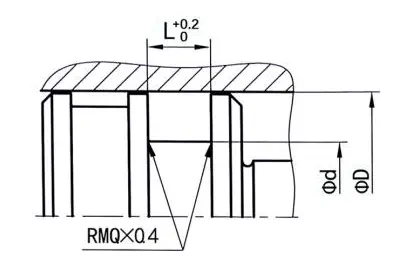

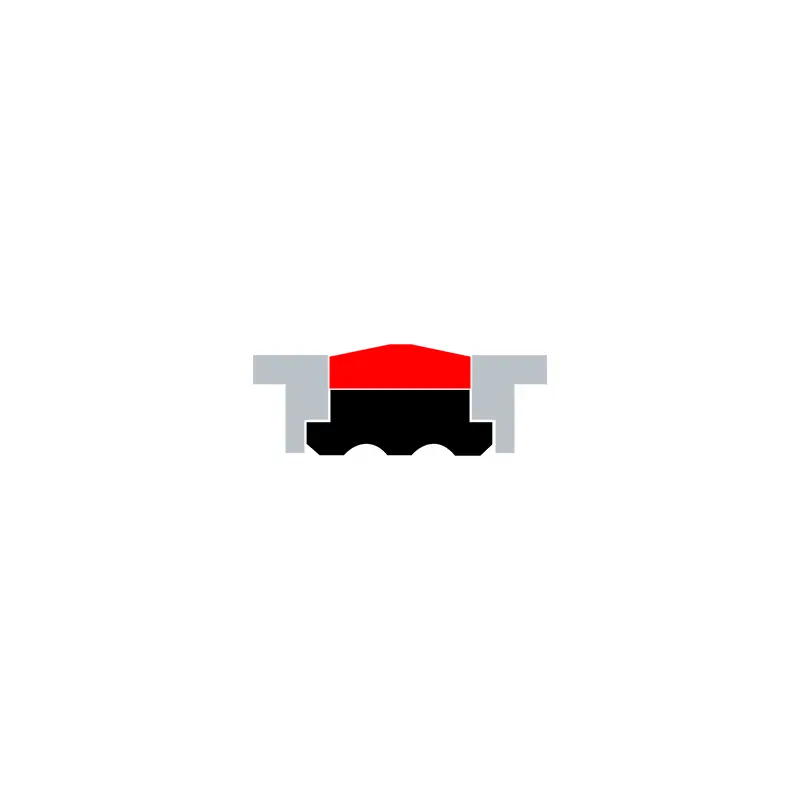

주문 크기
φd ...... 외경
φd ...... 내 직경
L ...... 그루브 너비
|
표면 마감 |
r tmax (μm) |
RA (μm) |
|
슬라이딩 표면 일치 고무/폴리 우레탄 씰 슬라이딩 표면 일치 PTFE 씰 |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
그루브 바닥 그루브 쪽 |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP 프로파일 지원 길이 비율 |
50%-95% |
|
|
용인 |
|
|
φd |
H10 |
|
φd |
H9 |
주문 예
모델 : RCK101
그루브 크기 : 100x84x10
재료 : RC-PU-H

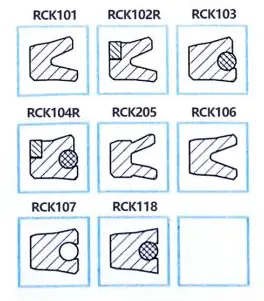

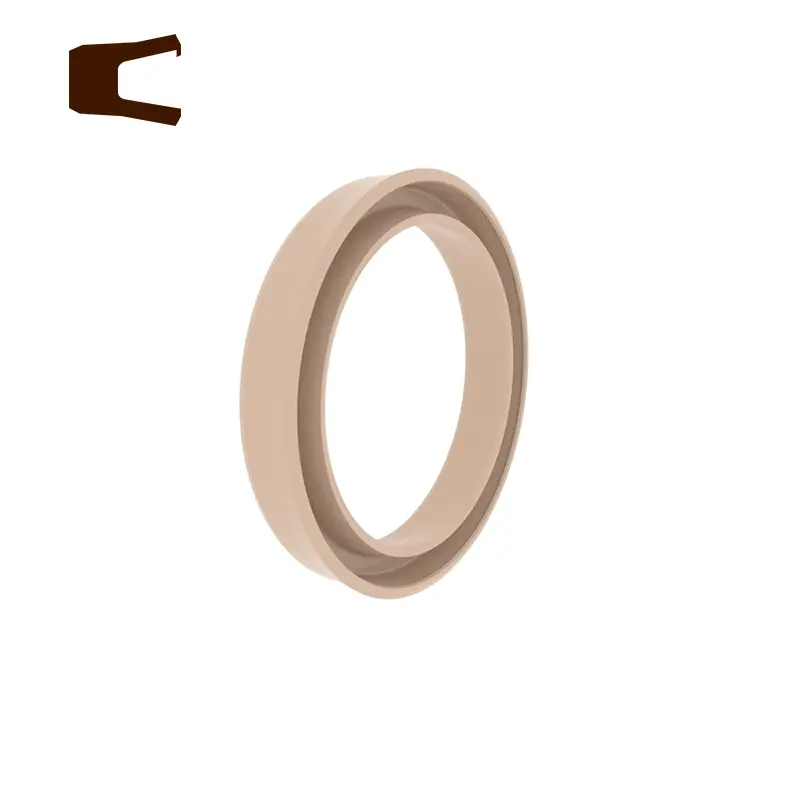

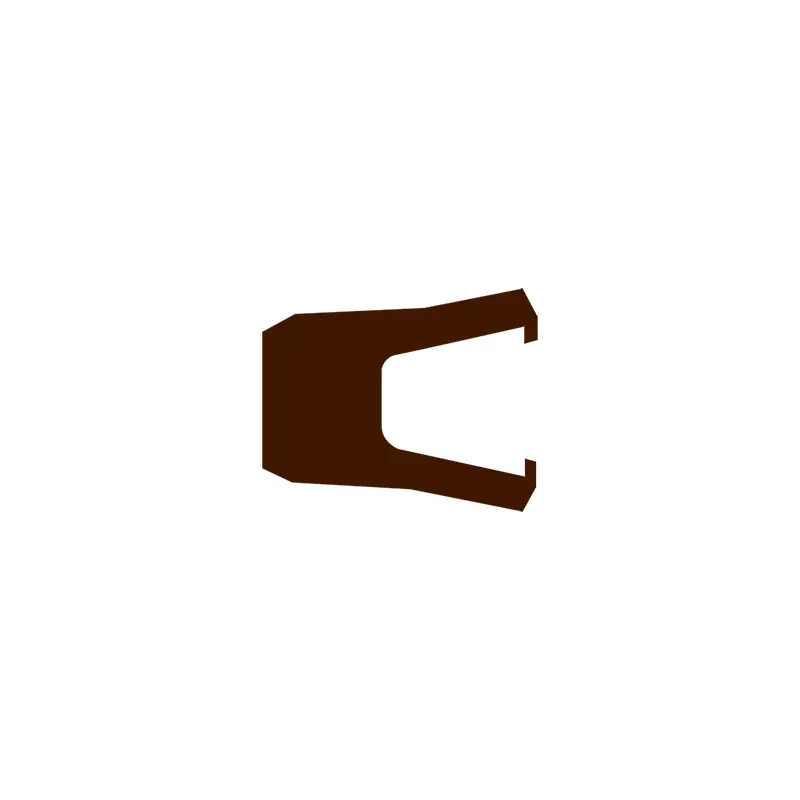

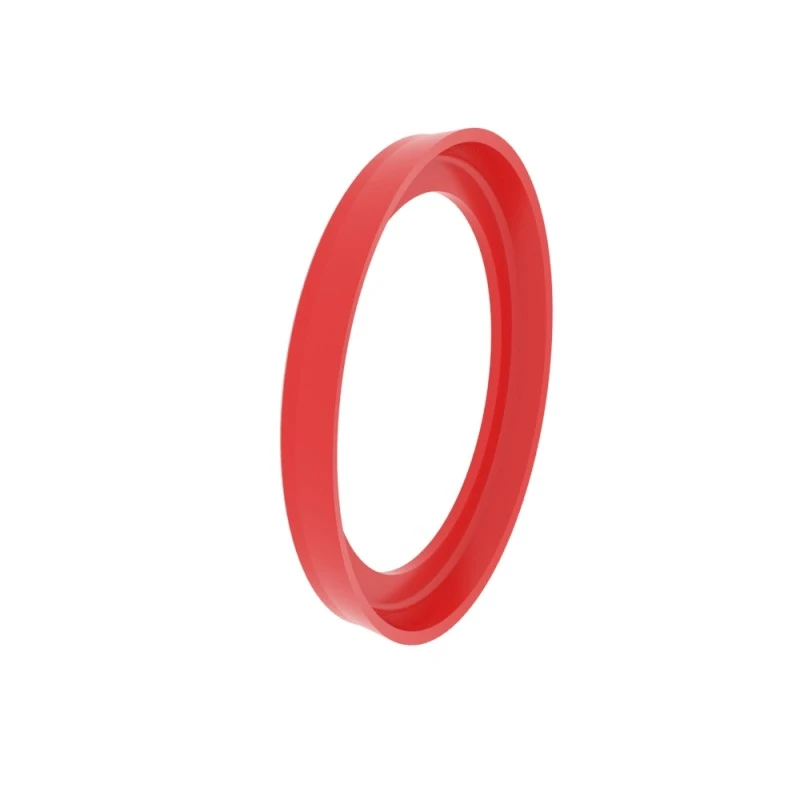

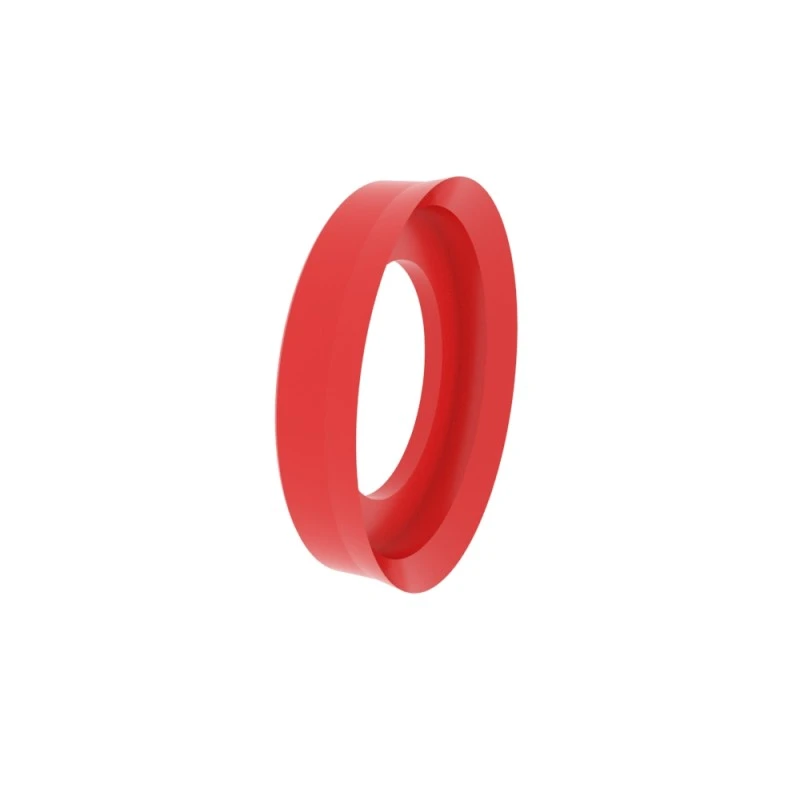

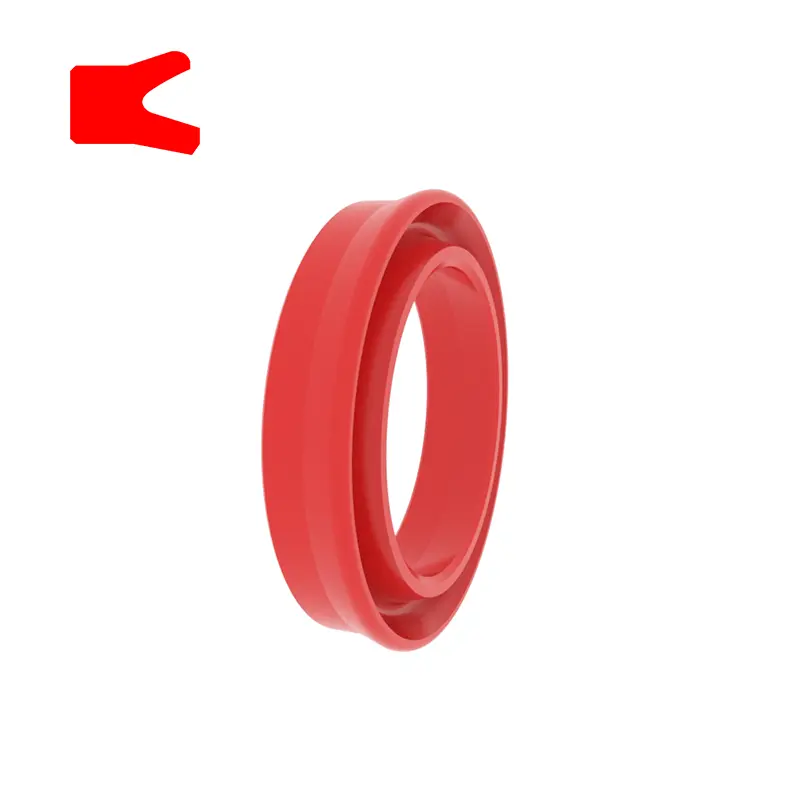

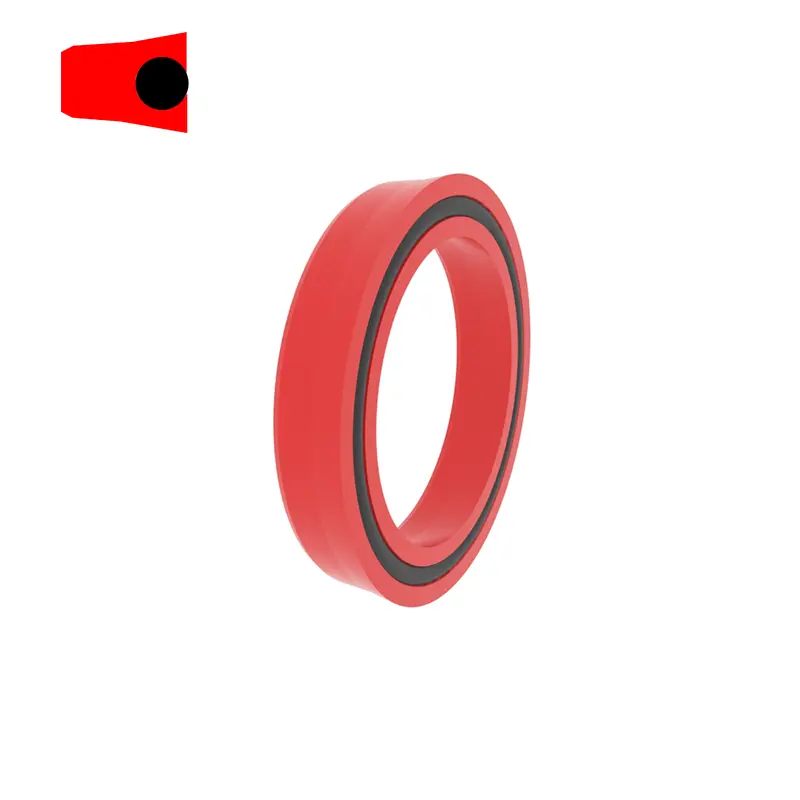

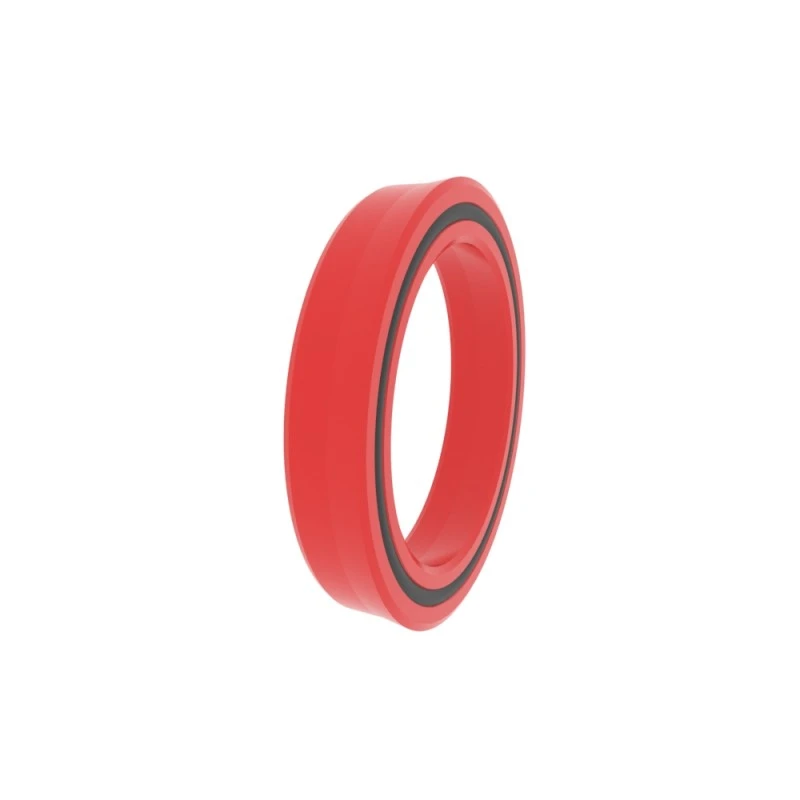

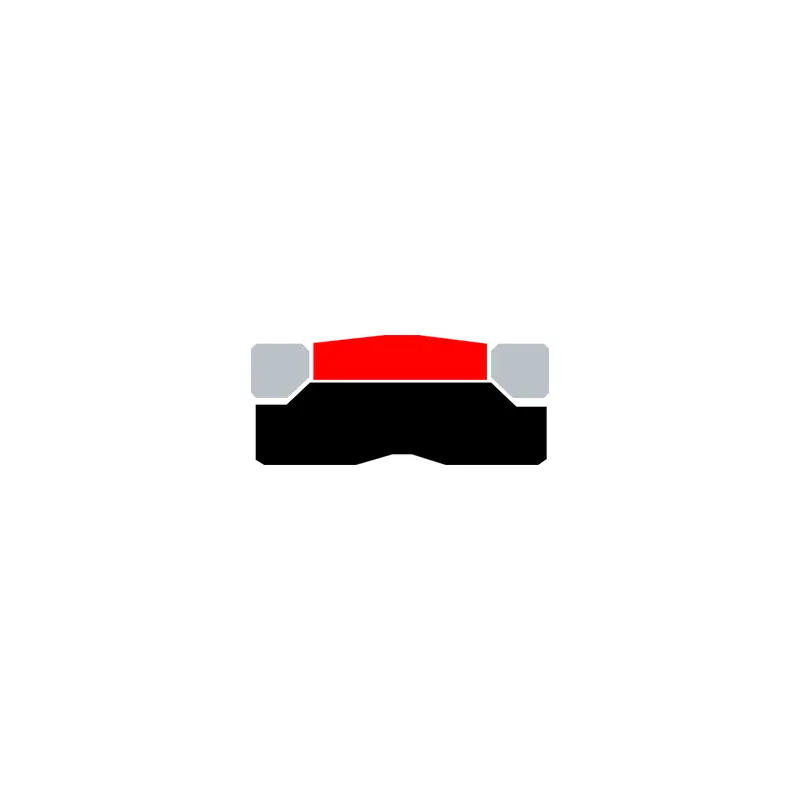

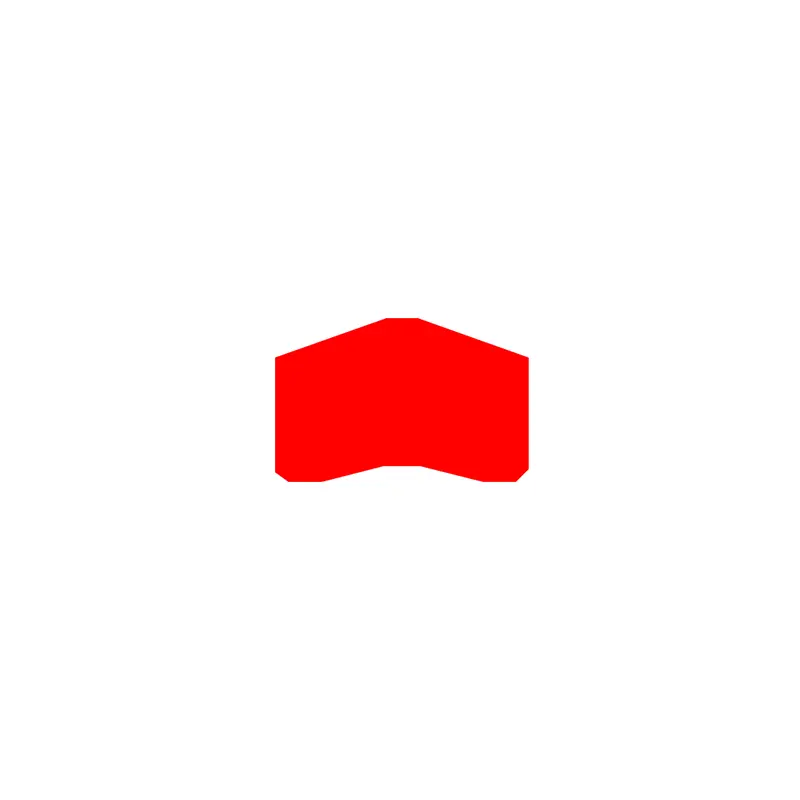

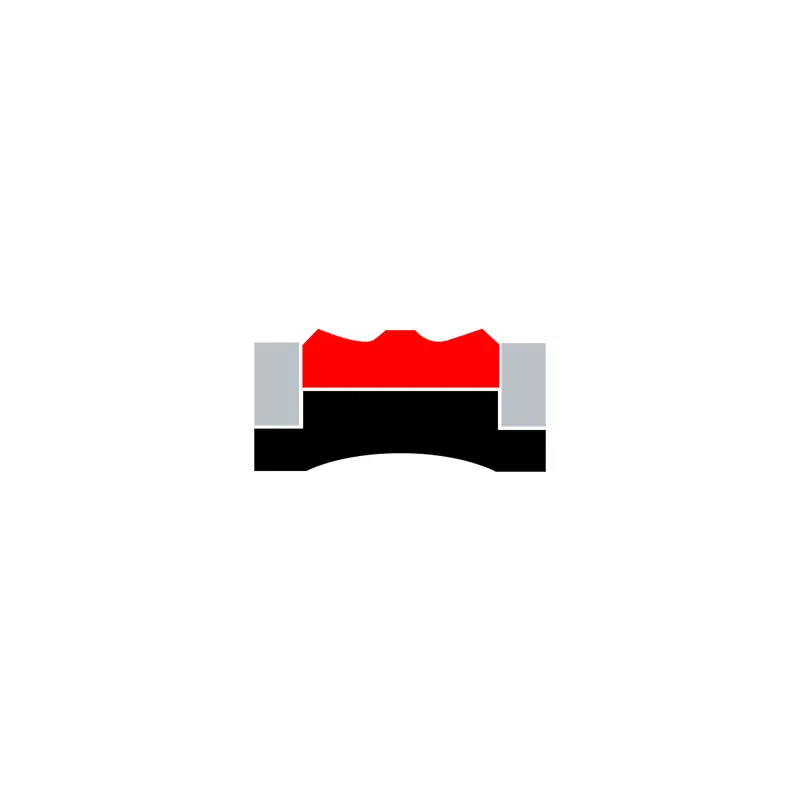

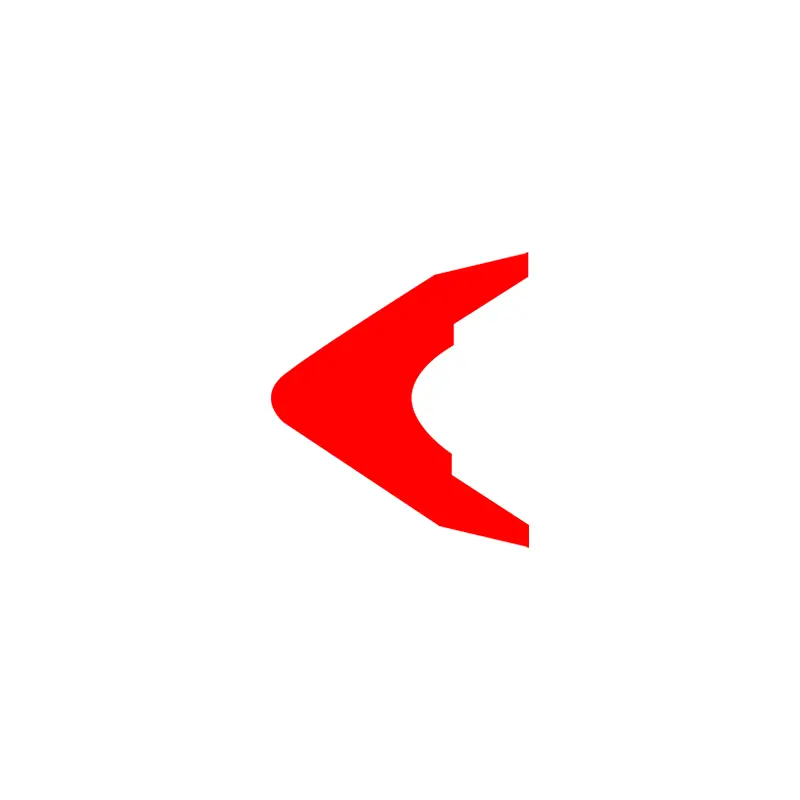

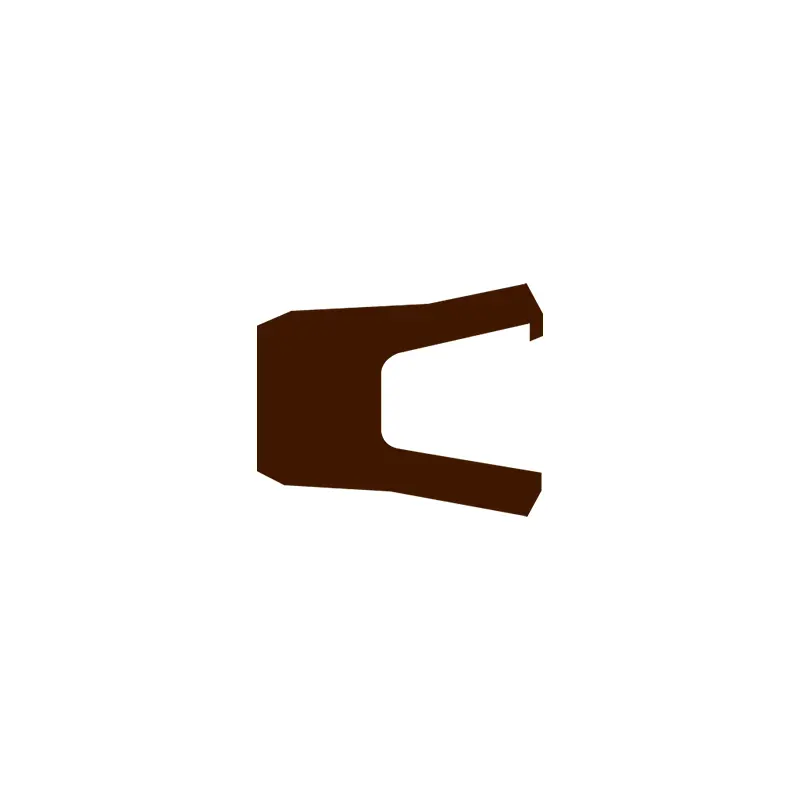

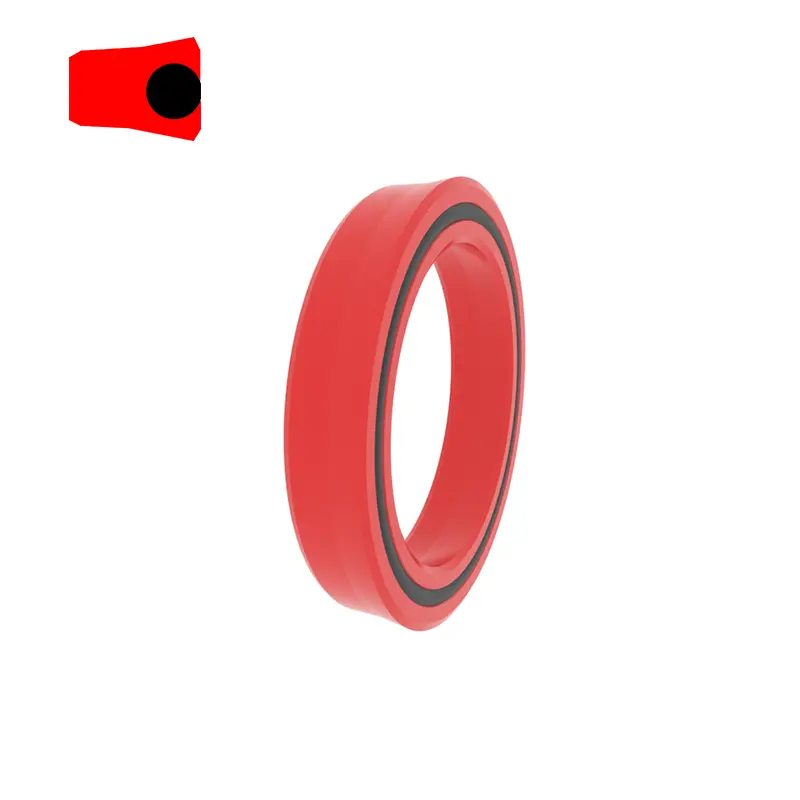

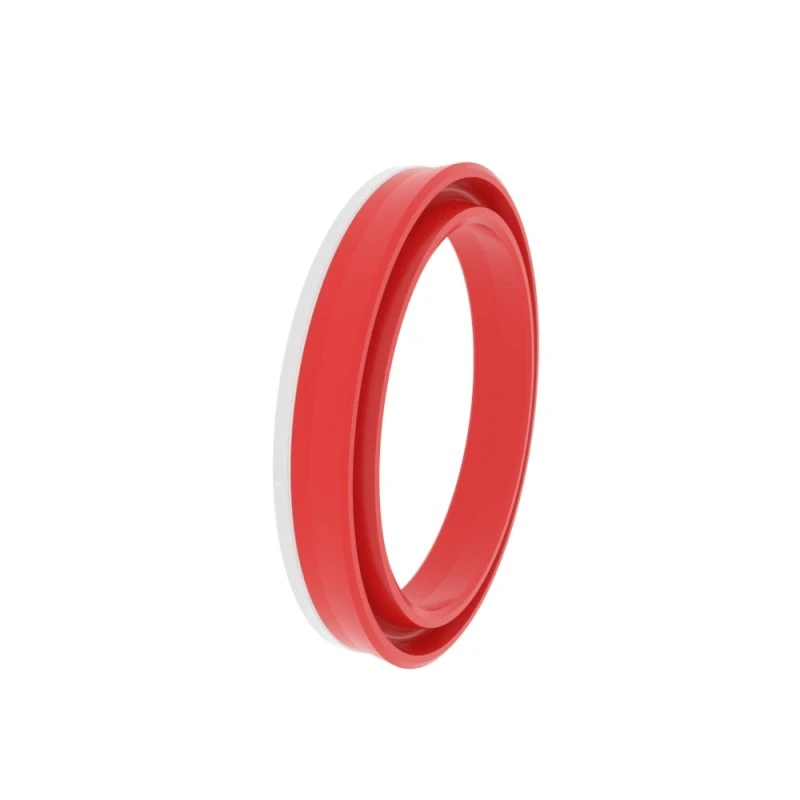

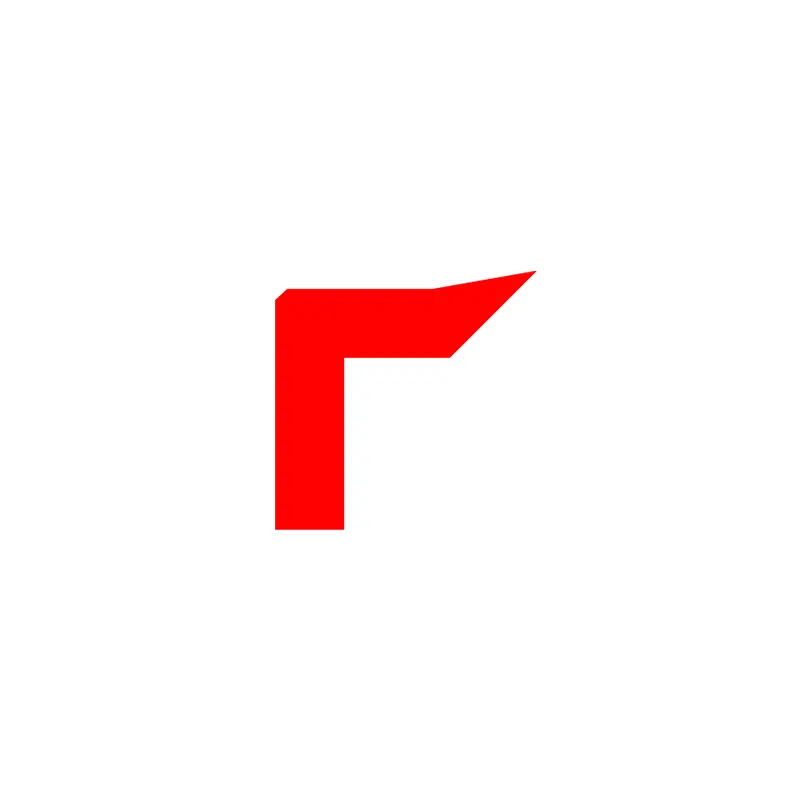

씰 유형 : RCK101, RCK102, RCK103, RCK104, RCK105, RCK205, RCK106, RCK107, RCK108, RCK118, RCK127
주요 응용 프로그램 : 유압 및 공압 실린더에 적합합니다
장점 : 그루브에 내장 될 때 안정적이며, 동적 및 정적 밀봉 성능이 우수하며 넓은 온도 범위에 적용 가능하며 동적 조건 하에서 강한 잔류 오일 리턴 능력을 갖습니다.
재료 : 폴리 우레탄, 고무
|

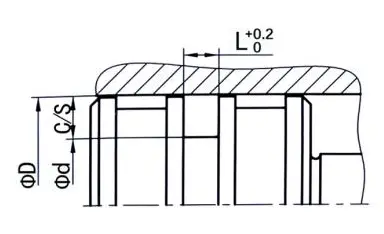

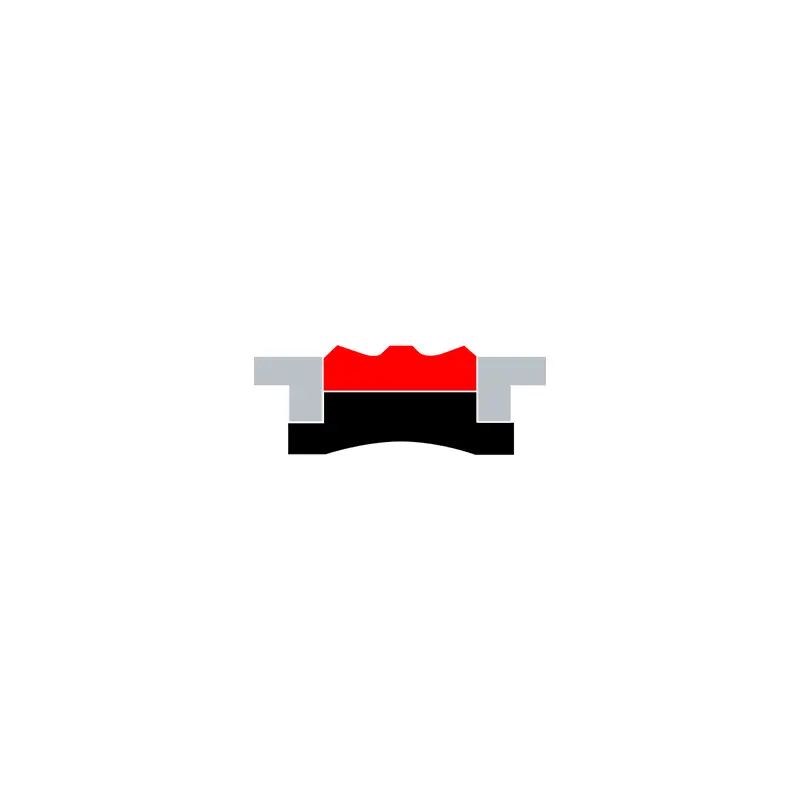

그루브 예제를 봉인하십시오 |
다음은 표준 그루브 치수입니다 (크기 범위 내에서 모든 크기의 먼지 씰을 생성 할 수 있습니다) |
||||||||
|
|
|
φd |
φd |
L |
c/s |
최대 압출 갭 |
|||
|
100bar |
250bar |
400bar |
|||||||
|
5-24.9 |
φd-8 |
6 |
4 |
0.5 |
0.35 |
0.25 |
|||
|
25-49.9 |
φd-10 |
7 |
5 |
0.5 |
0.35 |
0.25 |
|||
|
50-74.9 |
φd-12 |
8 |
6 |
0.5 |
0.35 |
0.25 |
|||
|
75-149.9 |
φd-16 |
10 |
8 |
0.5 |
0.35 |
0.25 |
|||
|
150-299.9 |
φd-20 |
12 |
10 |
0.5 |
0.35 |
0.25 |
|||
|
300-500 |
φd-24 |
18 |
12 |
0.5 |
0.35 |
0.25 |
|||
|
500-750 |
φd-30 |
20 |
15 |
0.6 |
0.40 |
0.30 |
|||
|
＞ 750 |
φd-40 |
26 |
20 |
0.7 |
0.45 |
0.35 |
|||

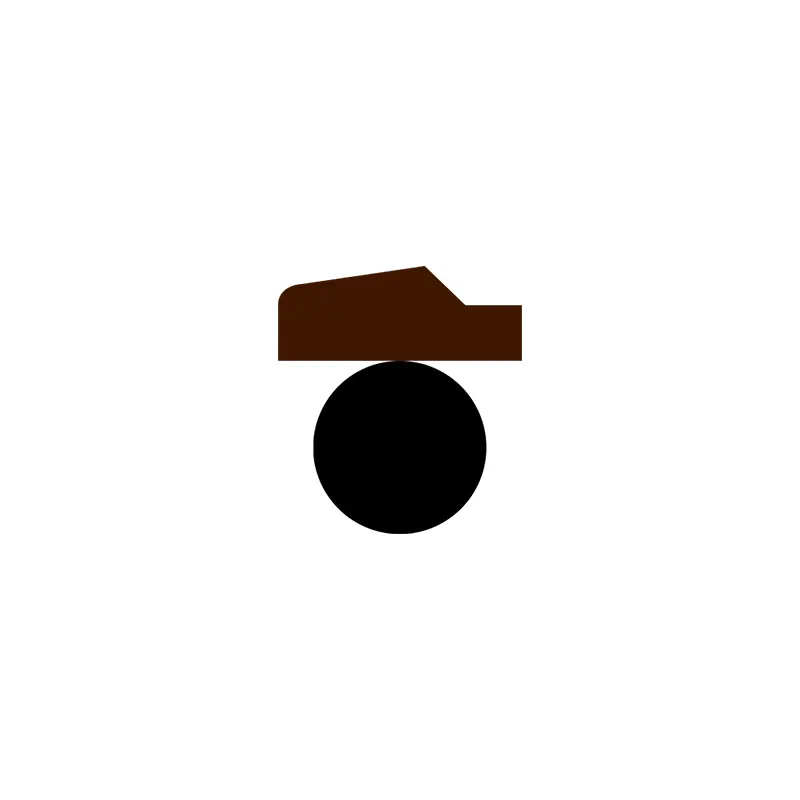

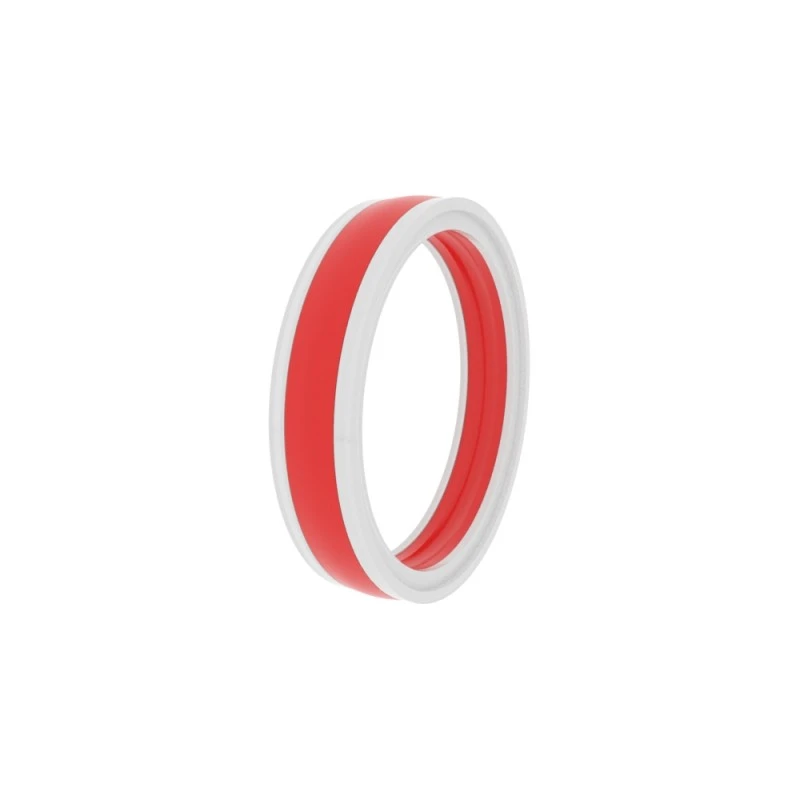

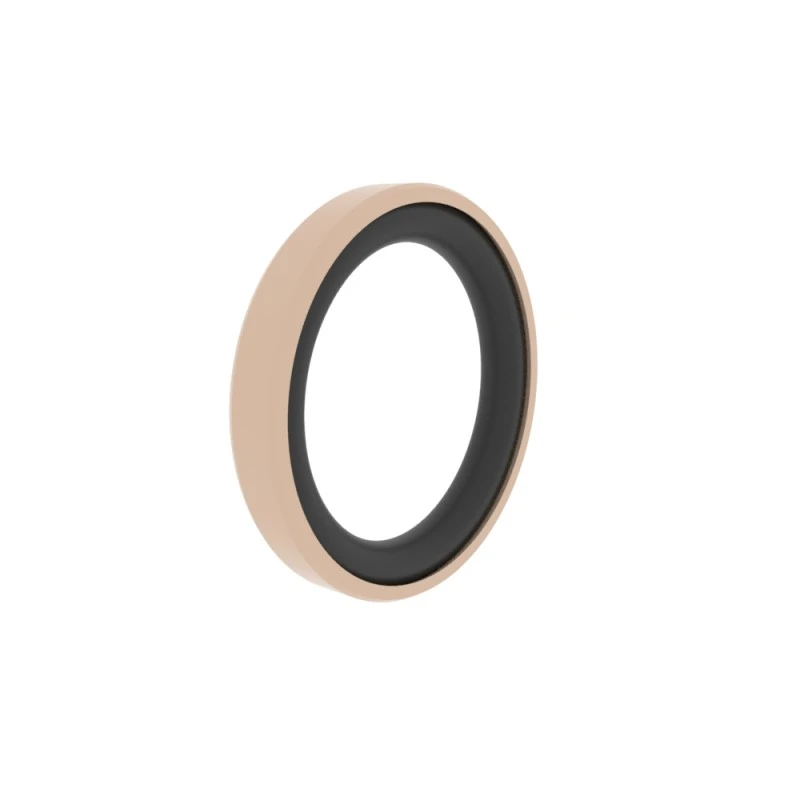

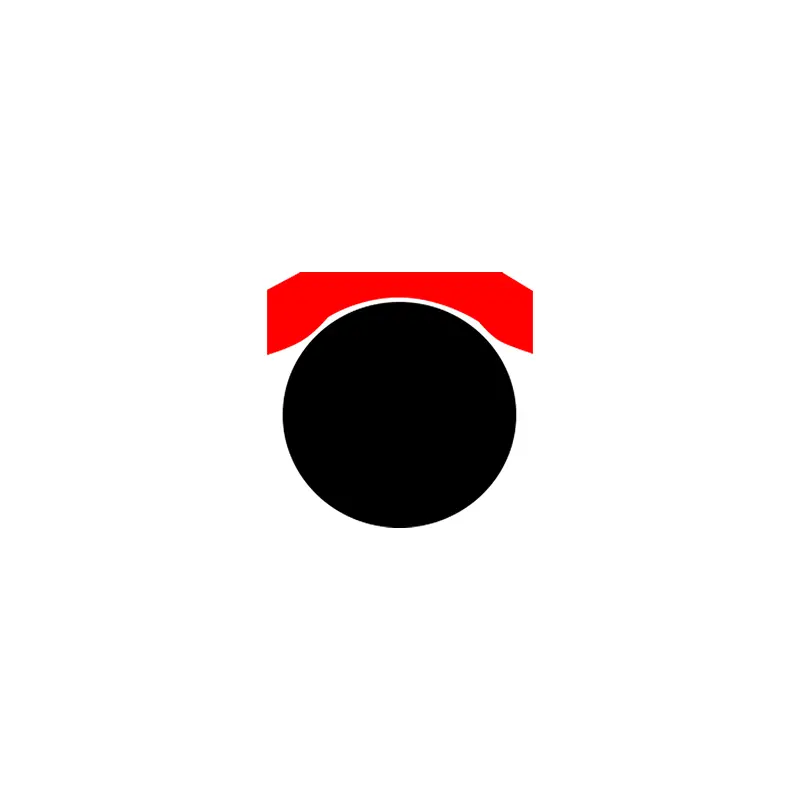

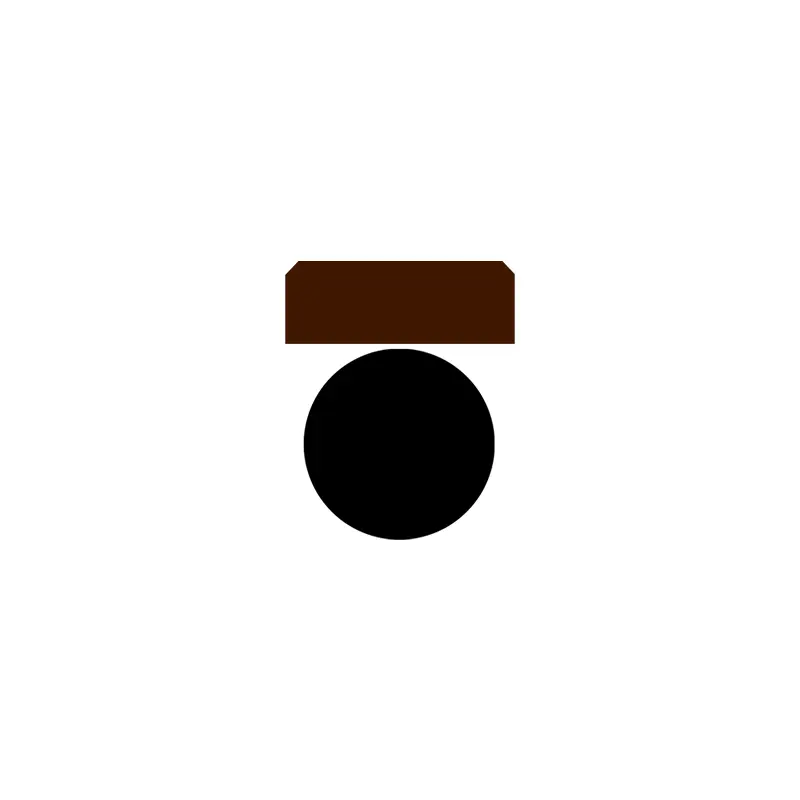

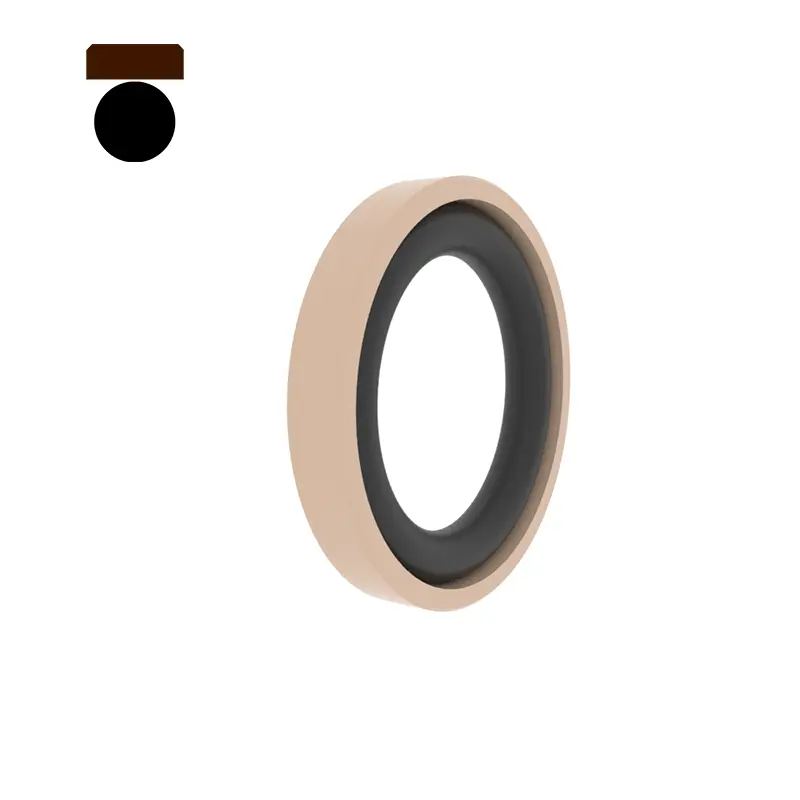

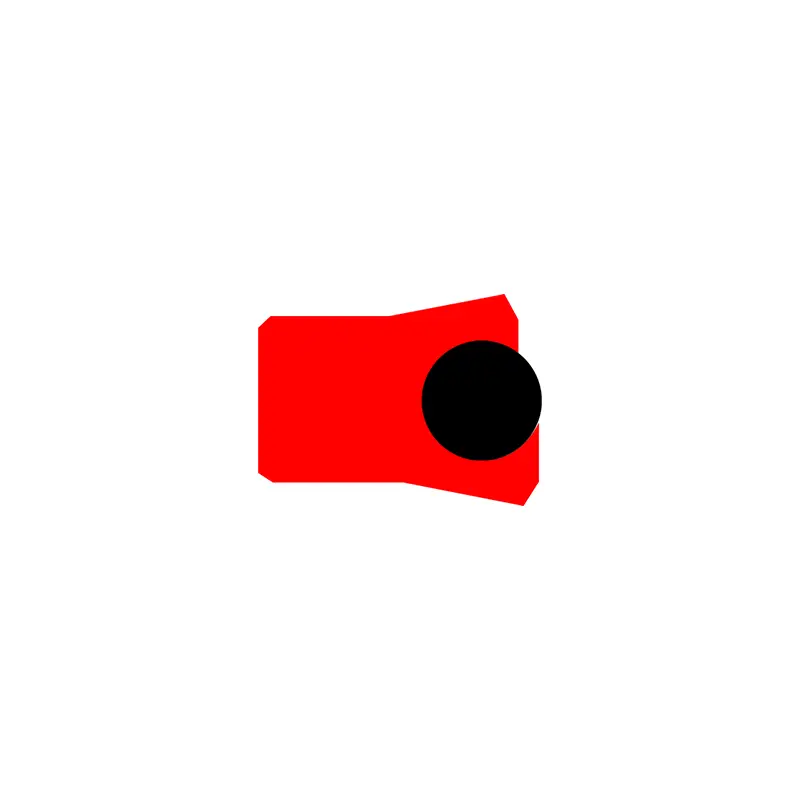

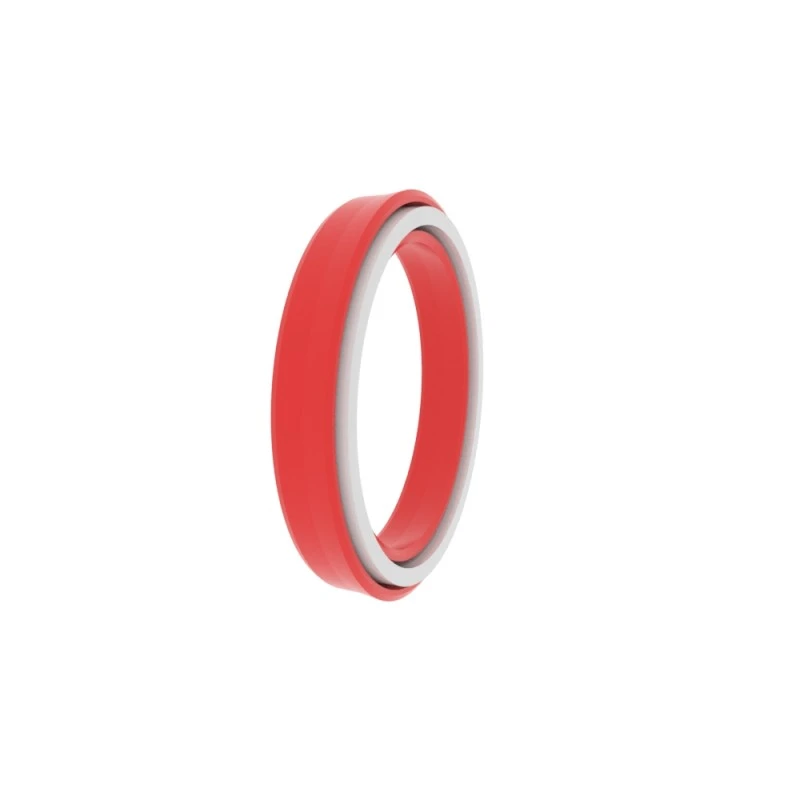

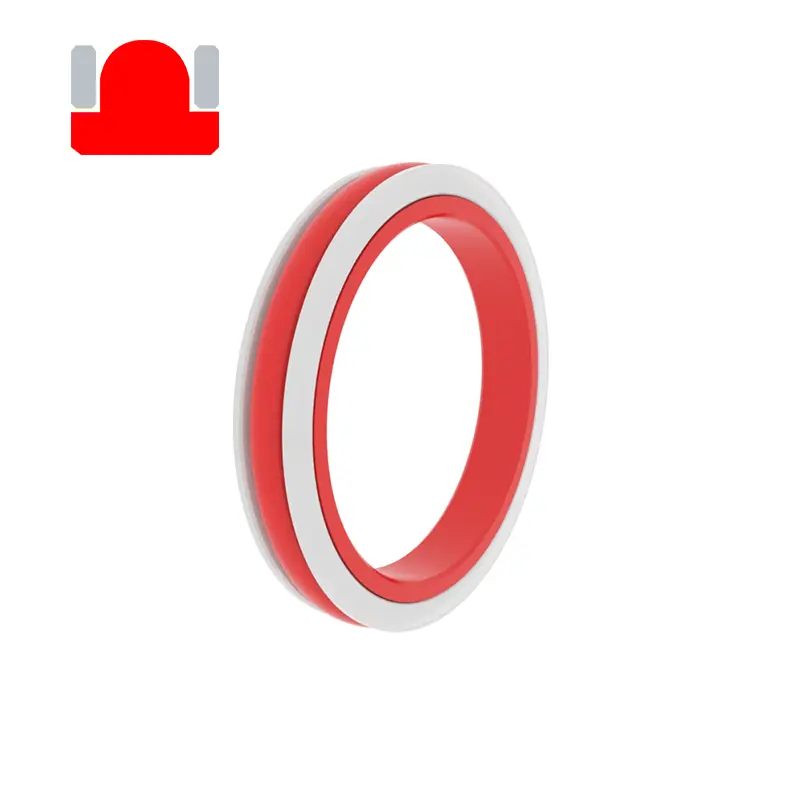

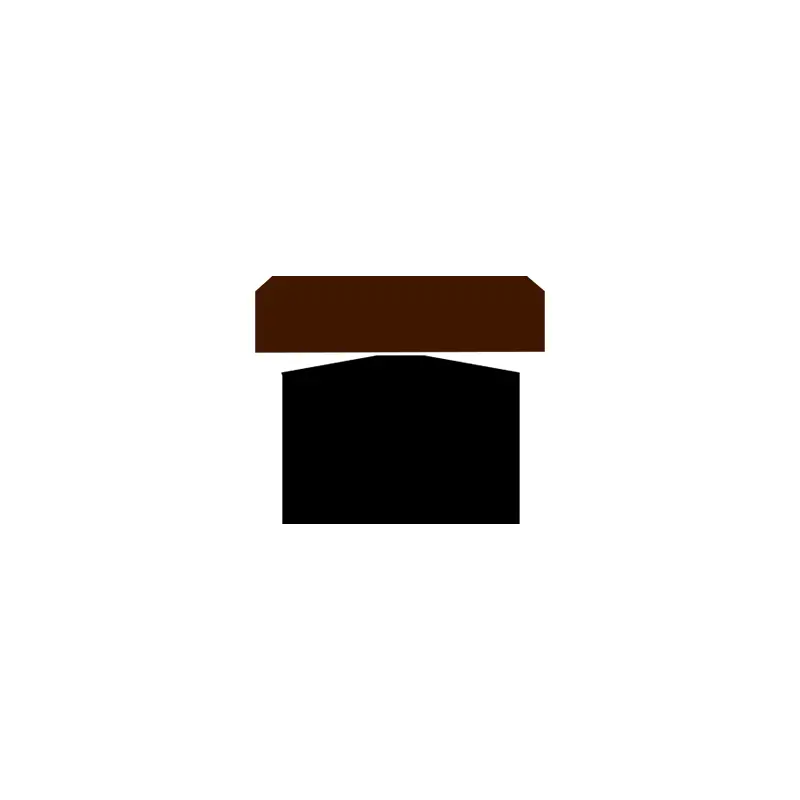

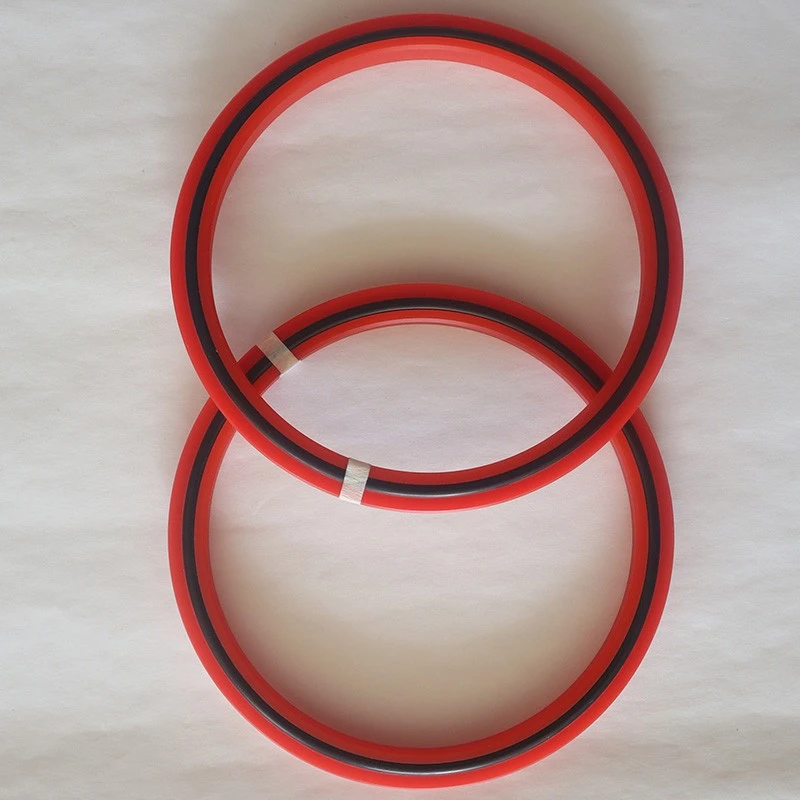

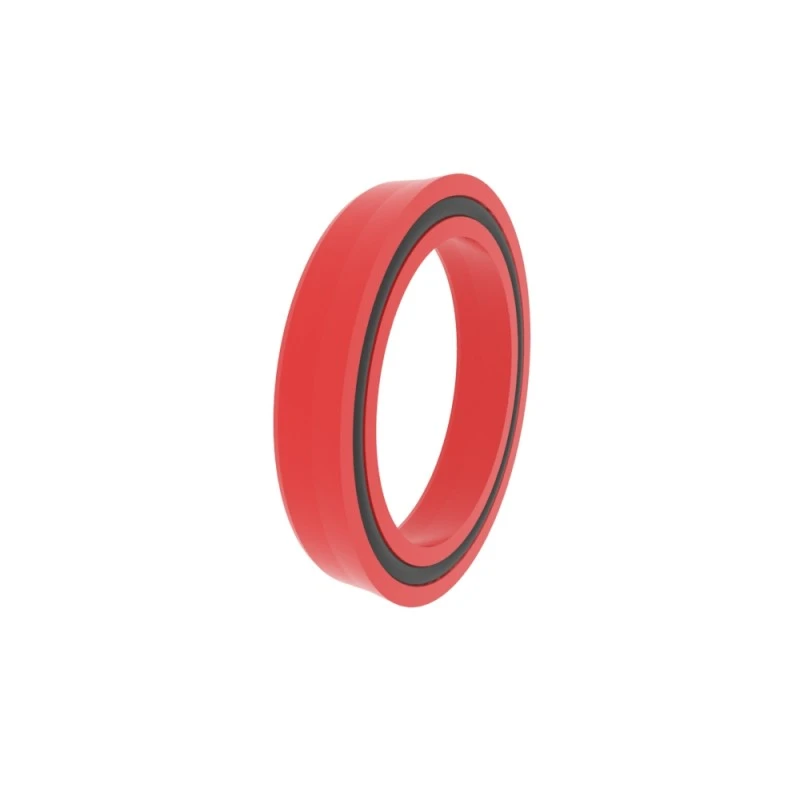

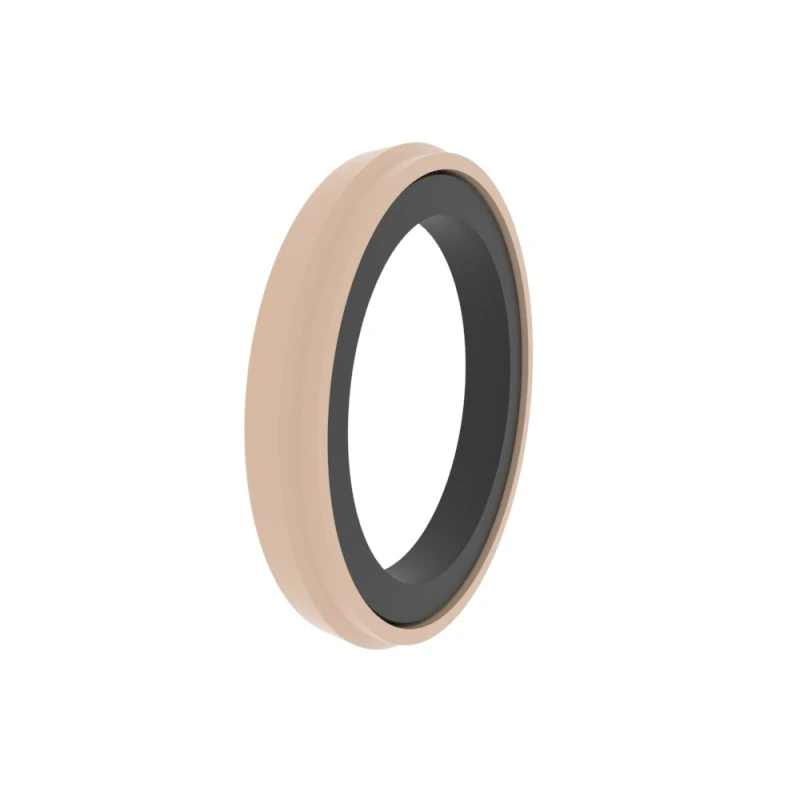

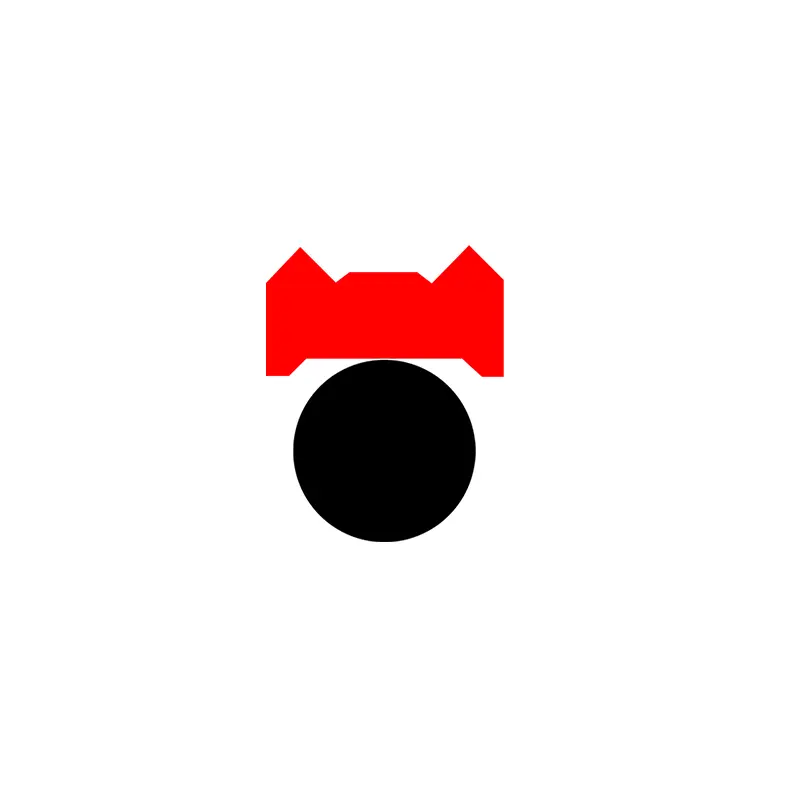

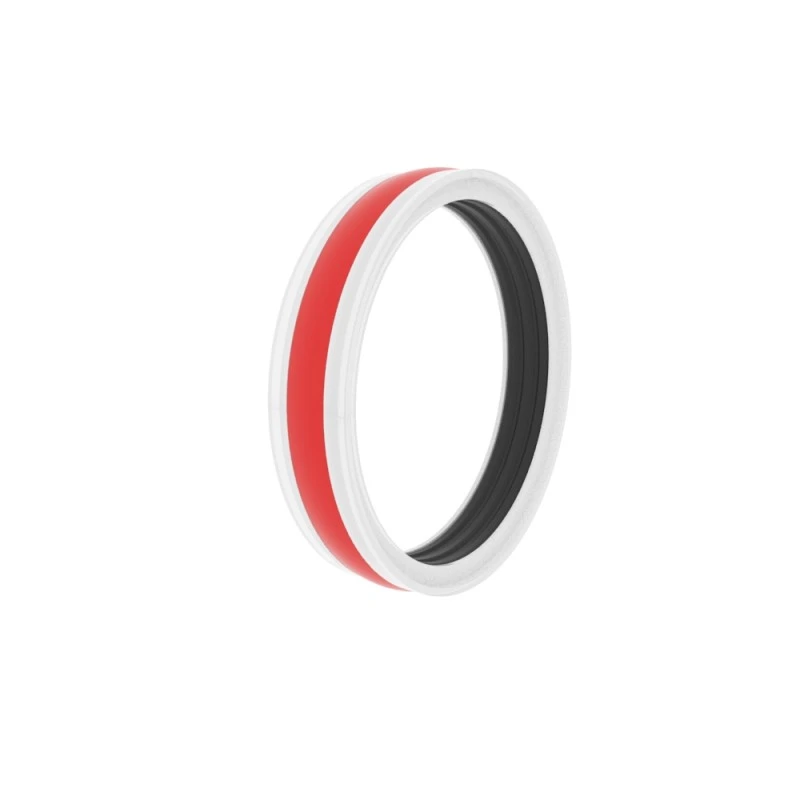

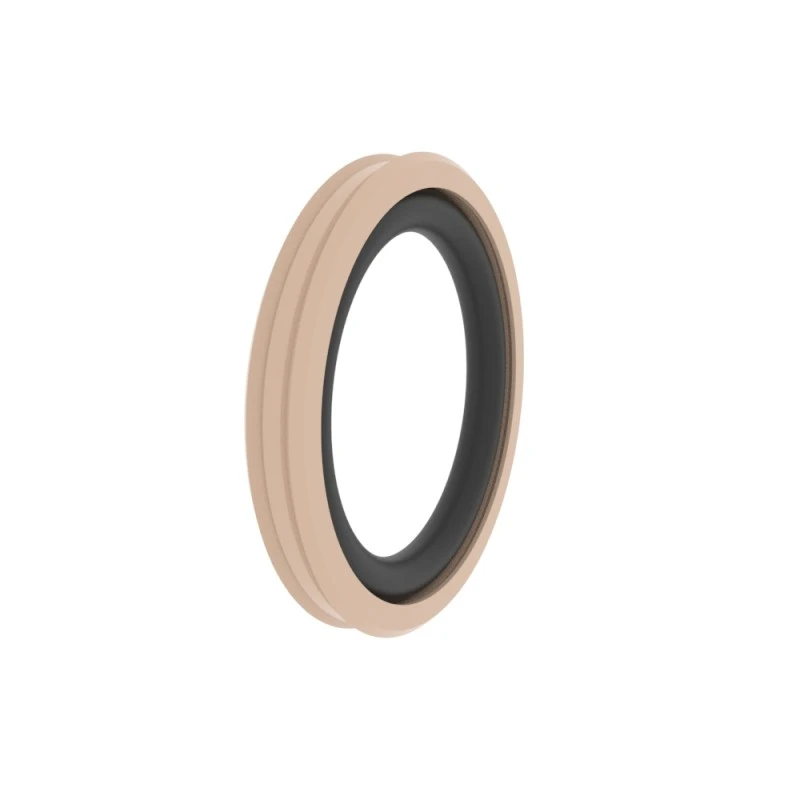

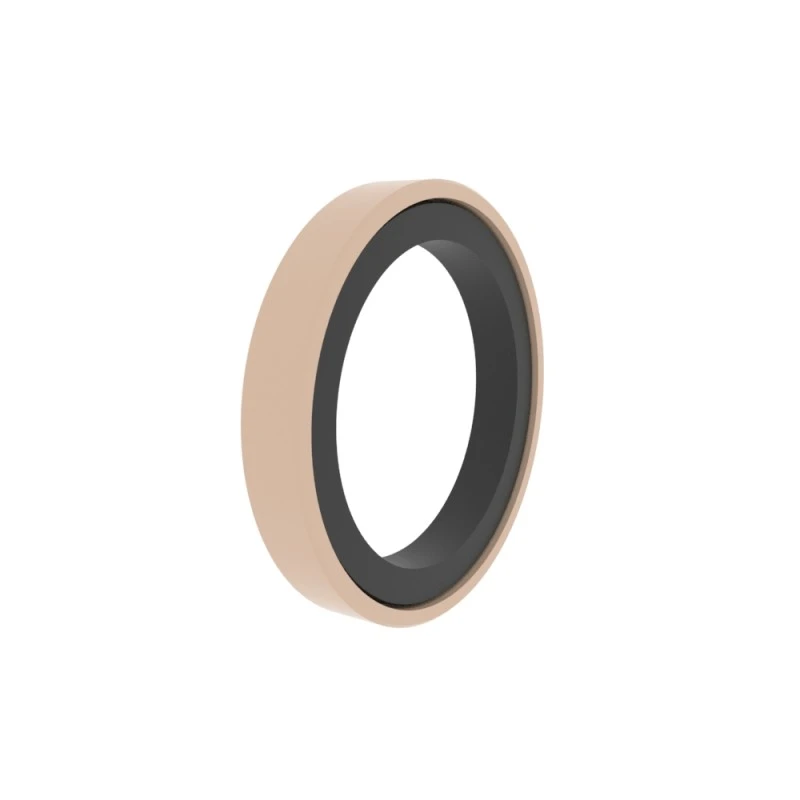

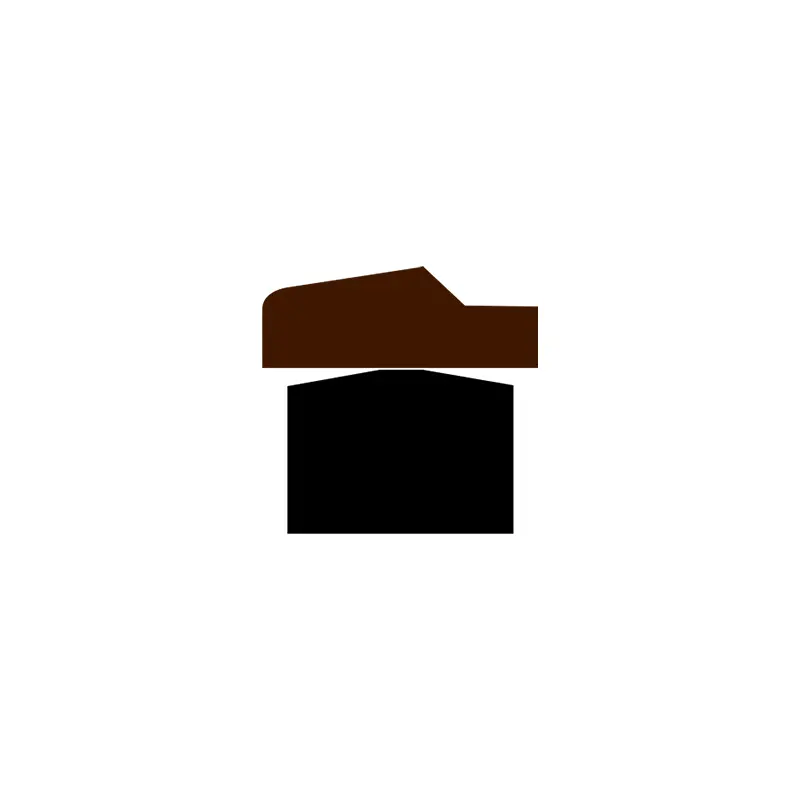

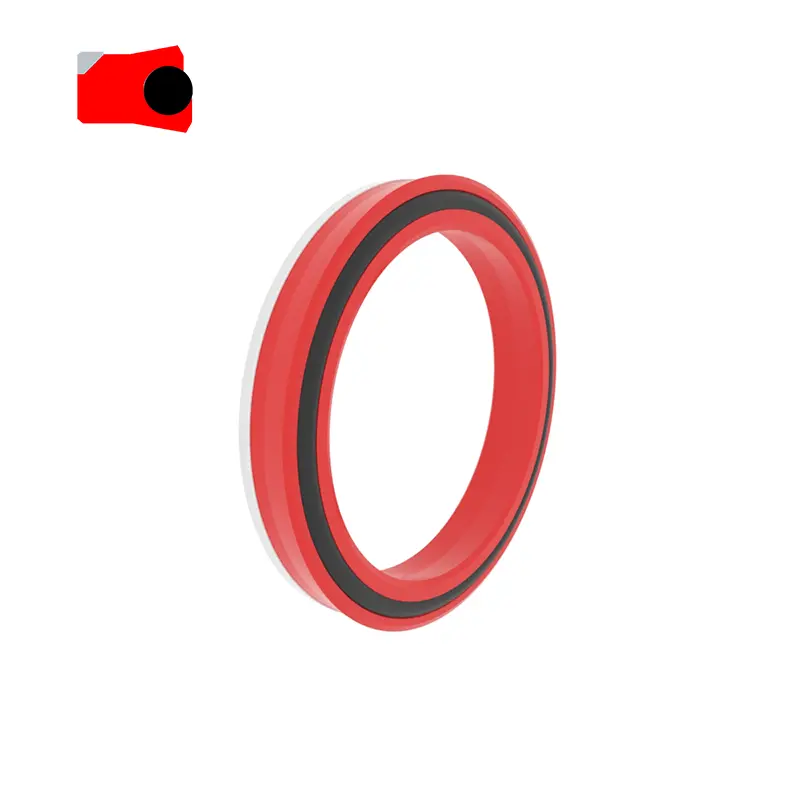

RCK108

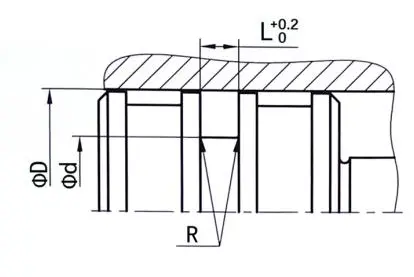

주문 크기
φd ...... 외경
φd ...... 내 직경
L ...... 그루브 너비
|
표면 마감 |
r tmax (μm) |
RA (μm) |
|
슬라이딩 표면 일치 고무/폴리 우레탄 씰 슬라이딩 표면 일치 PTFE 씰 |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
그루브 바닥 그루브 쪽 |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP 프로파일 지원 길이 비율 |
50%-95% |
|
|
용인 |
|
|
φd |
H10 |
|
φd |
H9 |
주문 예
모델 : RCK108
그루브 크기 : 100x84.5x6.3
재료 : PTFE3+NBR

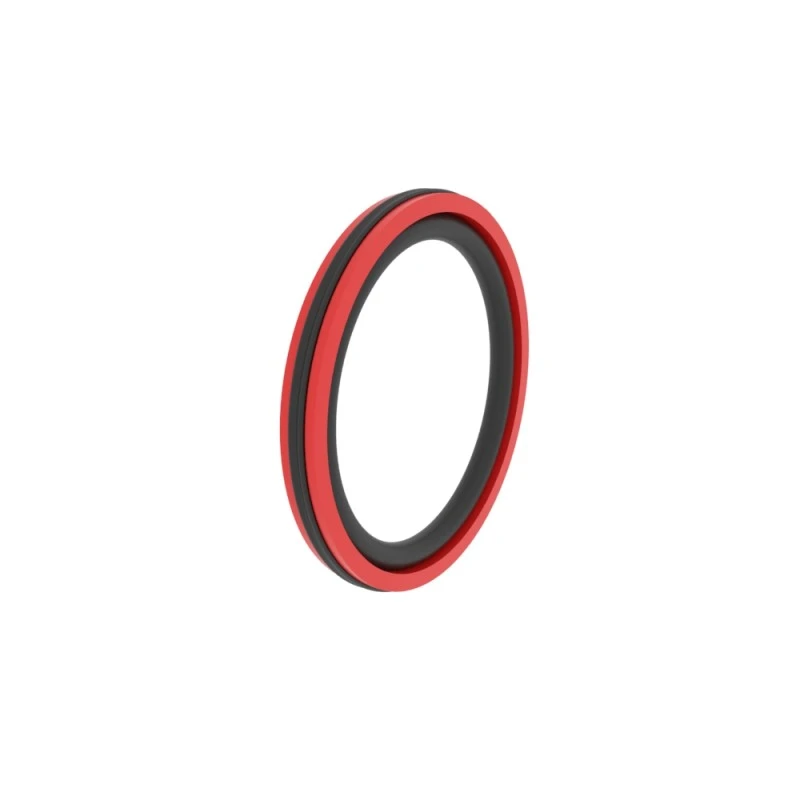

씰 유형 : RCK108, RCK125, RCK140, RCK238, RCK138
주요 응용 프로그램 : 표준 유압 실린더 및 모바일 유압 기계
장점 : 마찰이 적고, 유압식 크리프 없음, 높은 내마모성, 우수한 방지 성능, 우수한 열전도율, 안정적인 임베딩 그루브, 넓은 온도 범위.
재료 : 테트라 플루오로 에틸렌 + 니트릴 고무 또는 불소 고무, 초고 경도 폴리 우레탄 + 니트릴 고무
|

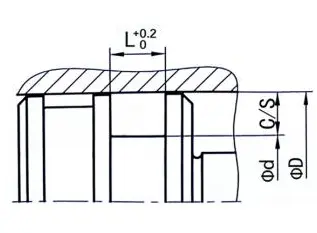

그루브 예제를 봉인하십시오 |
다음은 표준 그루브 치수입니다 (크기 범위 내에서 모든 크기의 먼지 씰을 생성 할 수 있습니다) |
||||||||
|
|
|
φd |
φd |
L |
c/s |
최대 압출 갭 |
|||
|
100bar |
250bar |
400bar |
|||||||
|
8-14.9 |
φd-4.9 |
2.2 |
2.45 |
0.30 |
0.20 |
0.15 |
|||
|
15-39.9 |
φd-7.5 |
3.2 |
3.75 |
0.40 |
0.25 |
0.15 |
|||
|
40-79.9 |
φd-11 |
4.2 |
5.5 |
0.40 |
0.25 |
0.20 |
|||
|
80-132.9 |
φd-15.5 |
6.3 |
7.75 |
0.50 |
0.30 |
0.20 |
|||
|
133-329.9 |
φd-21 |
8.1 |
10.5 |
0.60 |
0.35 |
0.25 |
|||
|
330-669.9 |
φd-24.5 |
8.1 |
12.25 |
0.60 |
0.35 |
0.25 |
|||
|
670-1000 |
φd-28 |
9.5 |
14 |
0.70 |
0.50 |
0.30 |
|||
|
＞ 1000 |
φd-38 |
13.8 |
19 |
1.00 |
0.70 |
0.60 |
|||

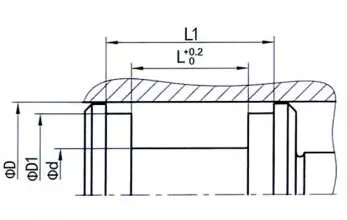

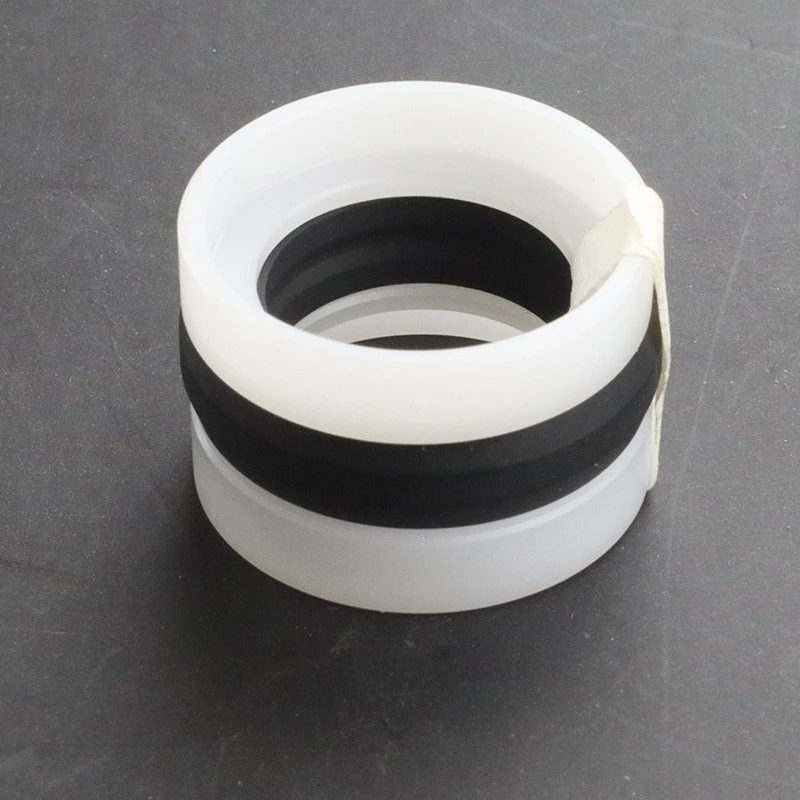

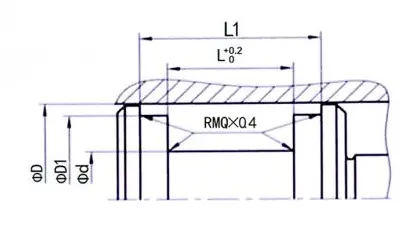

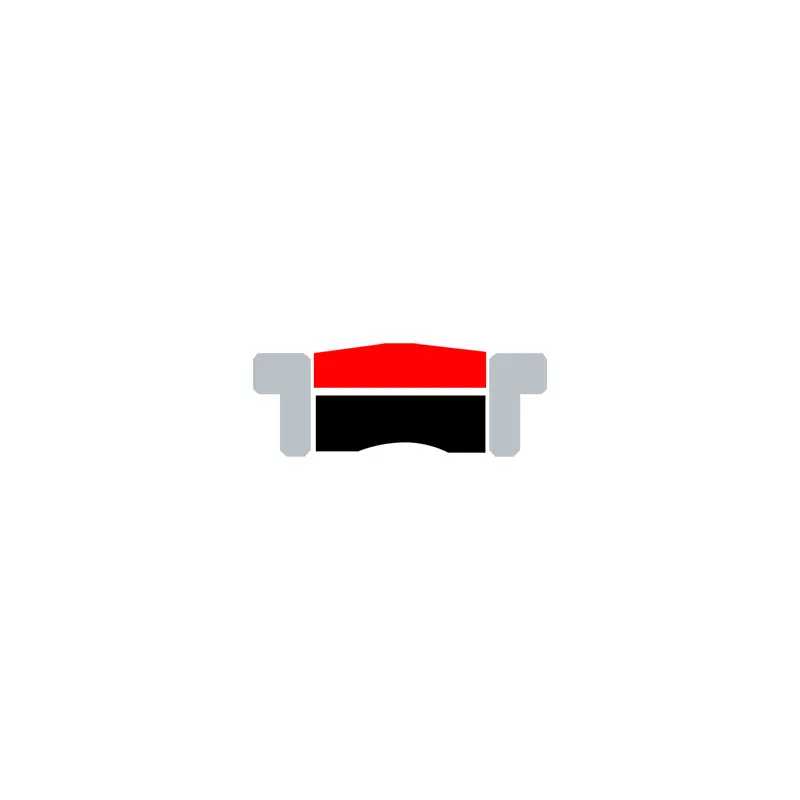

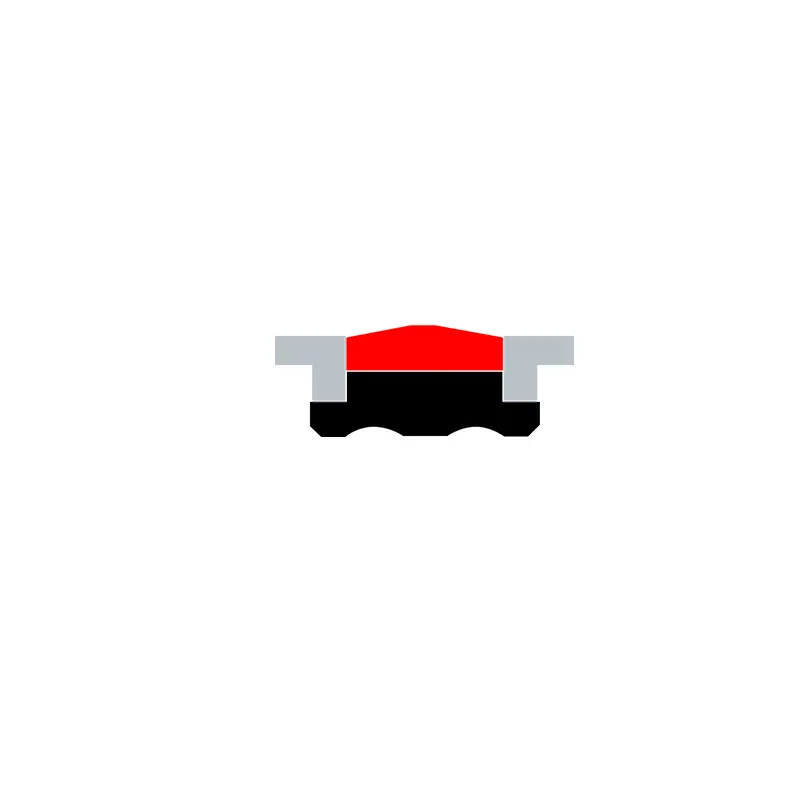

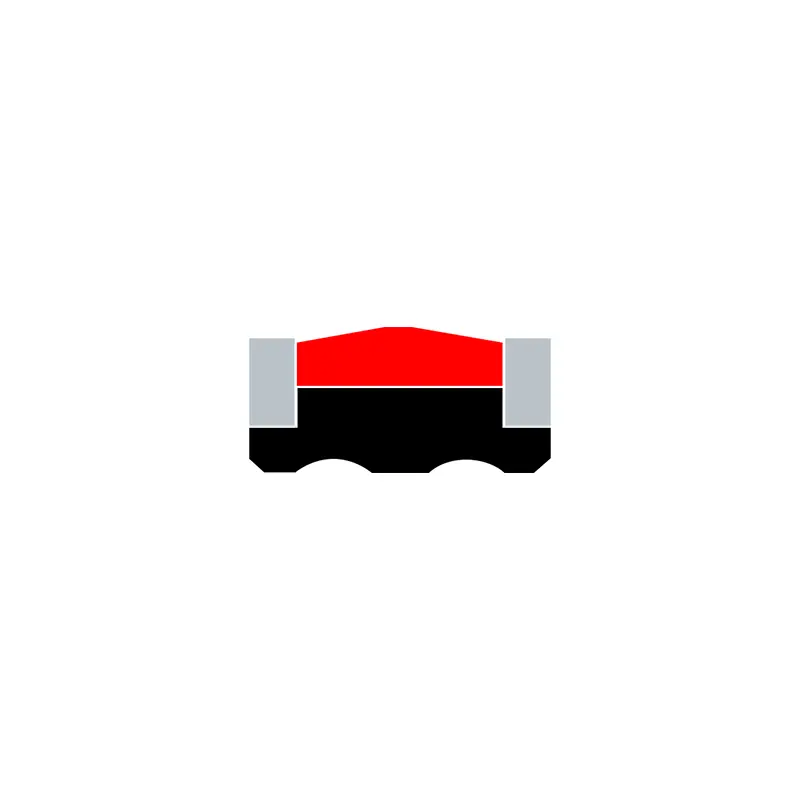

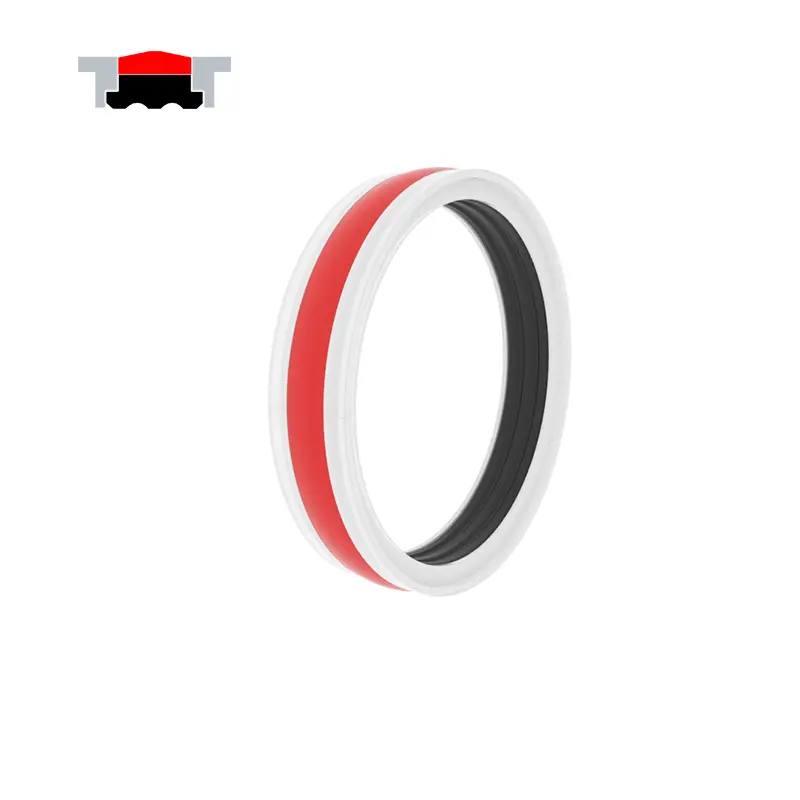

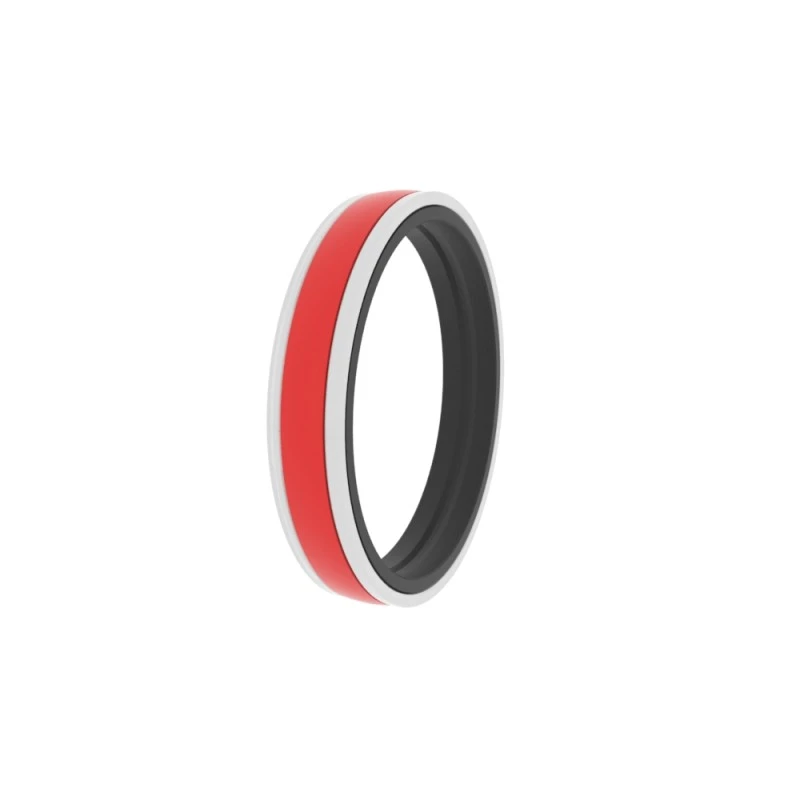

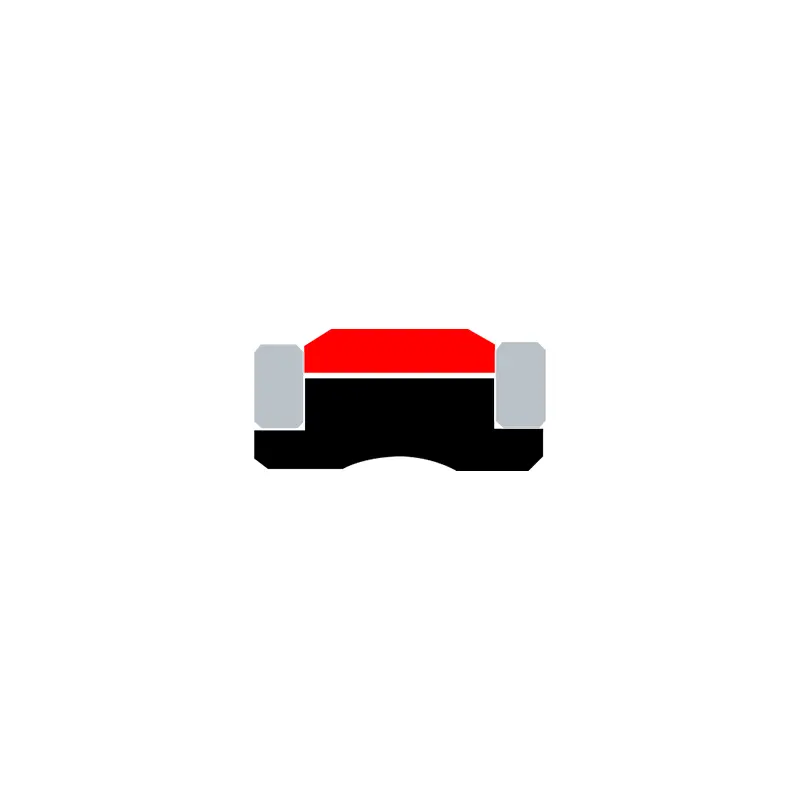

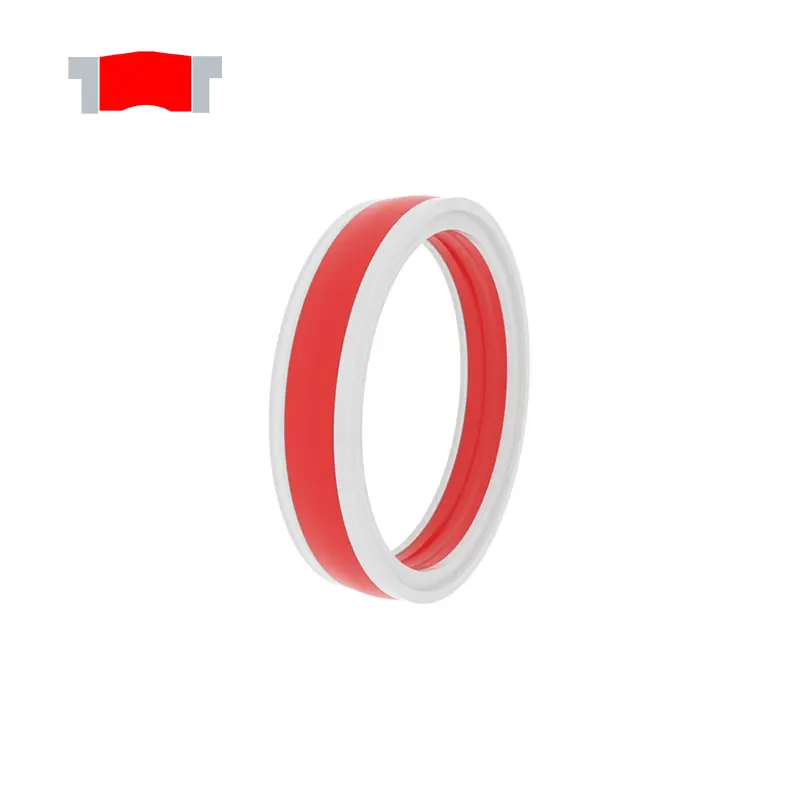

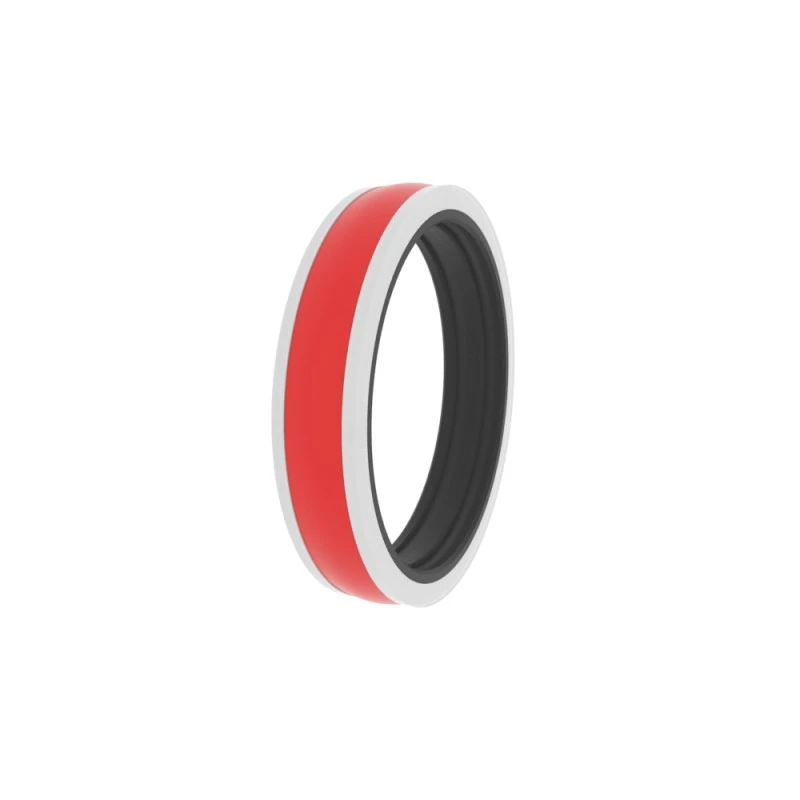

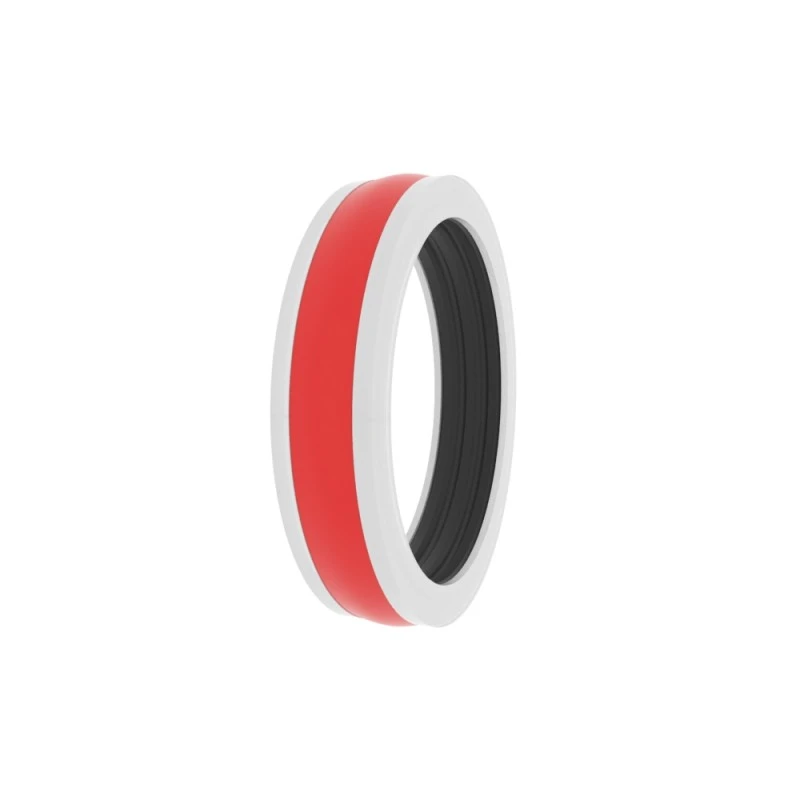

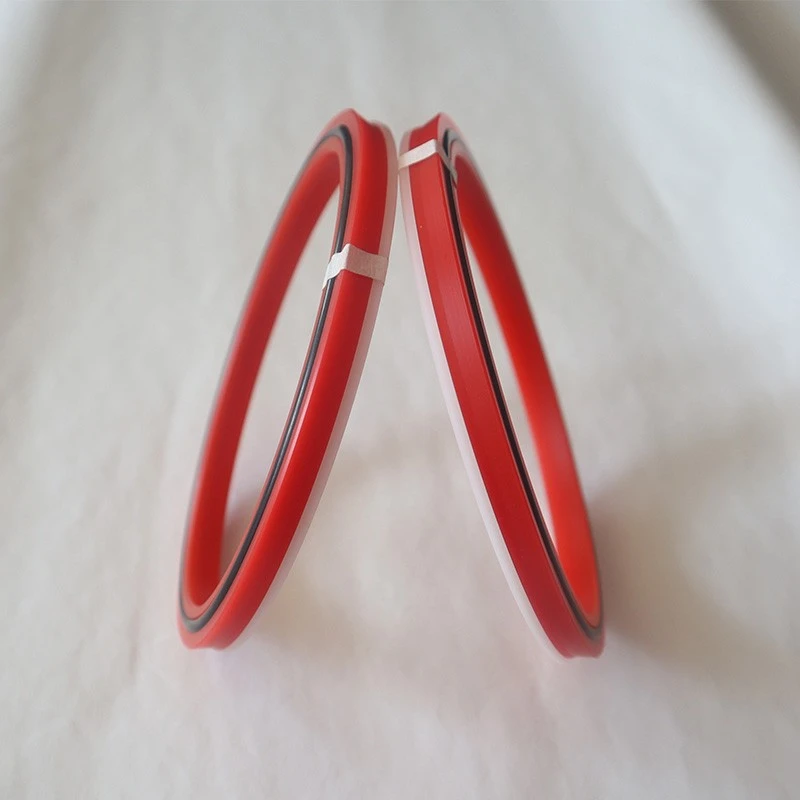

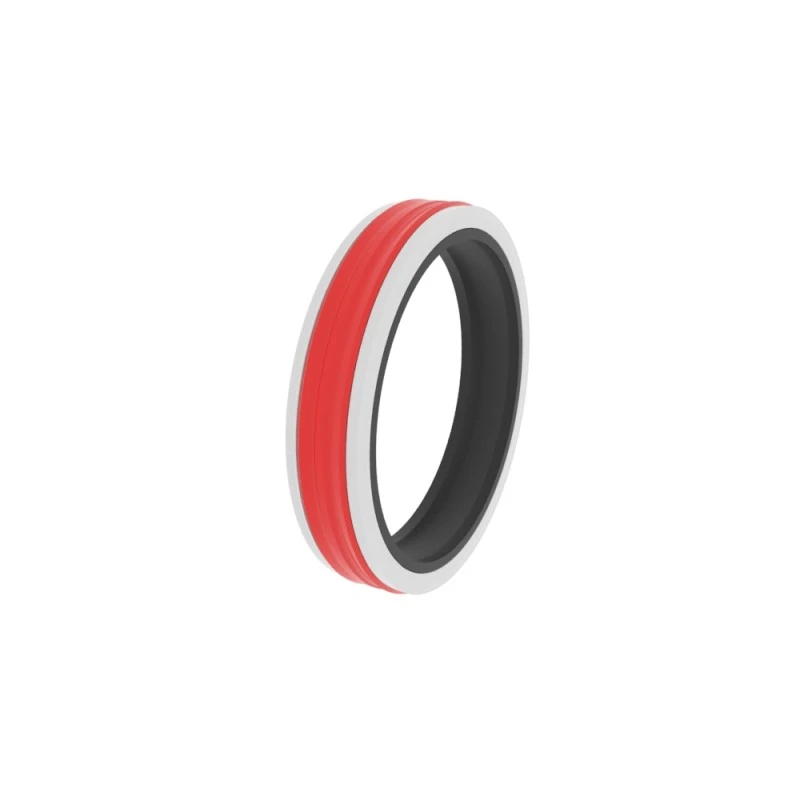

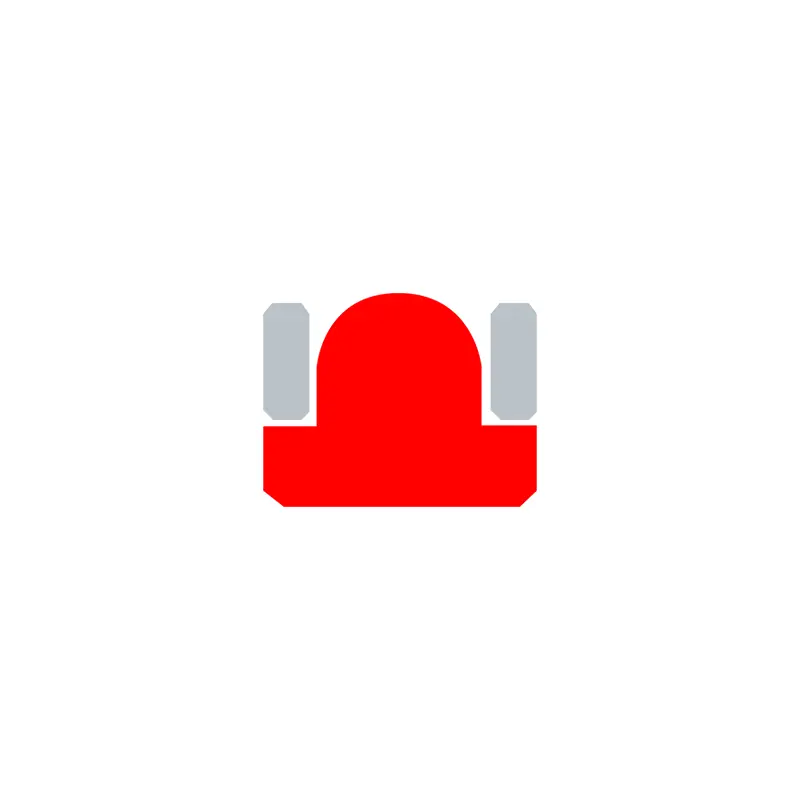

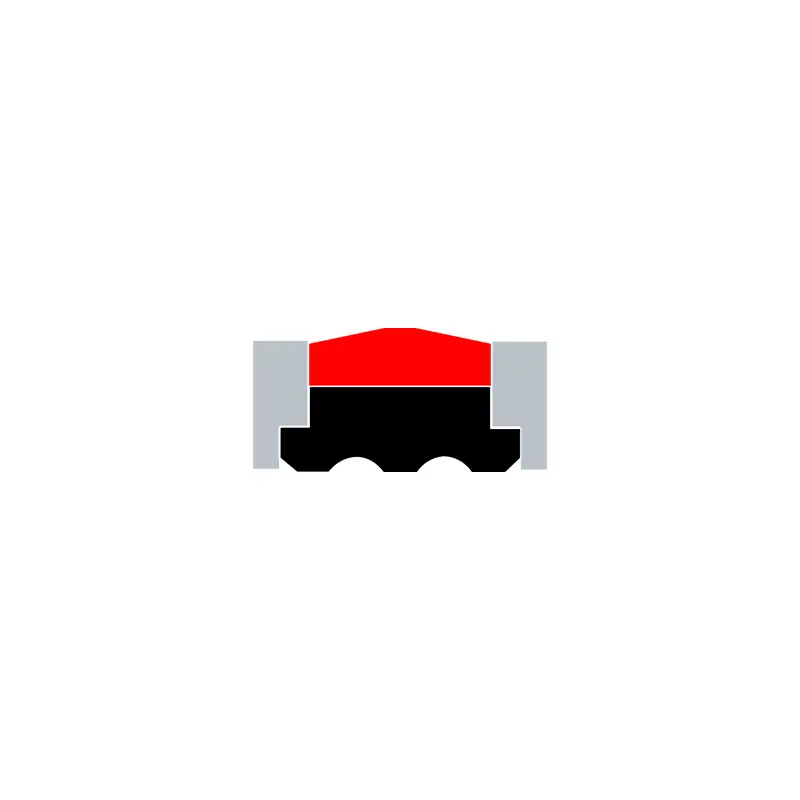

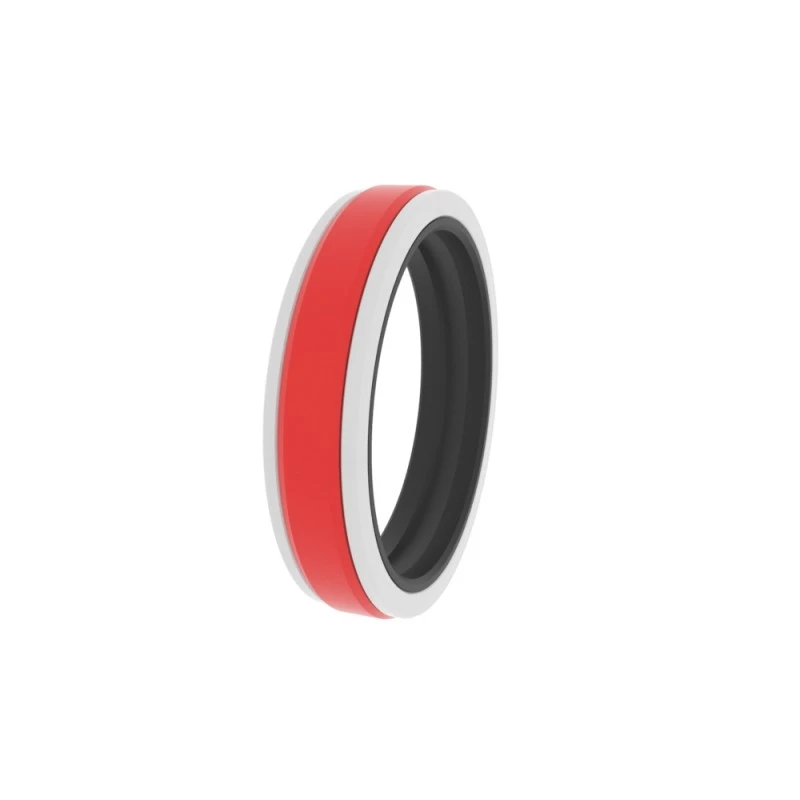

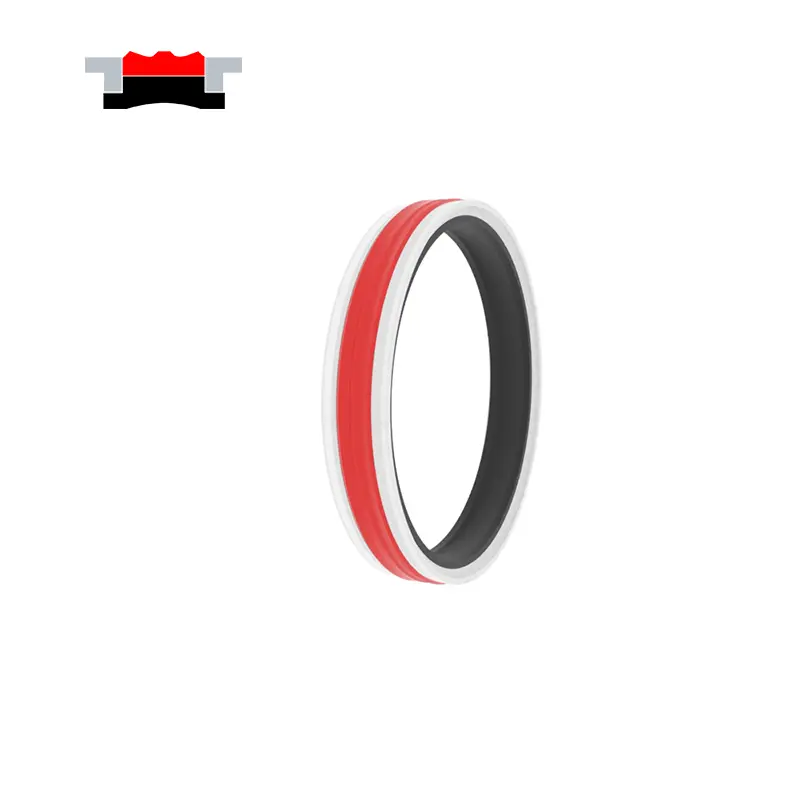

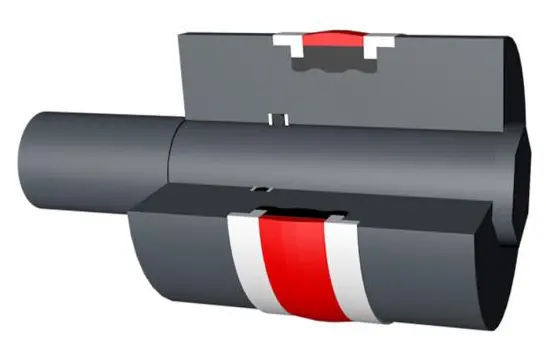

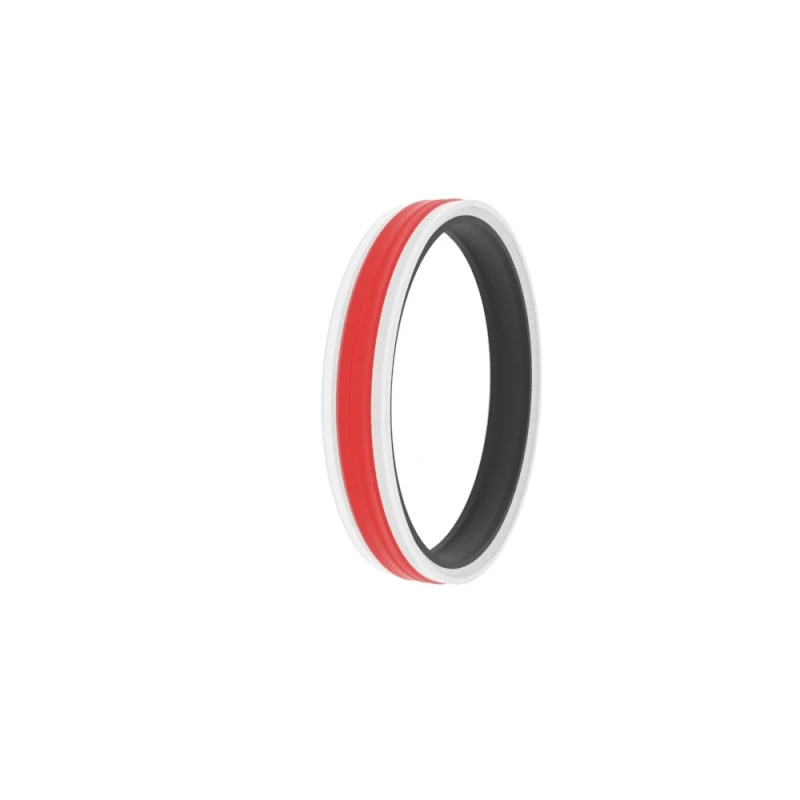

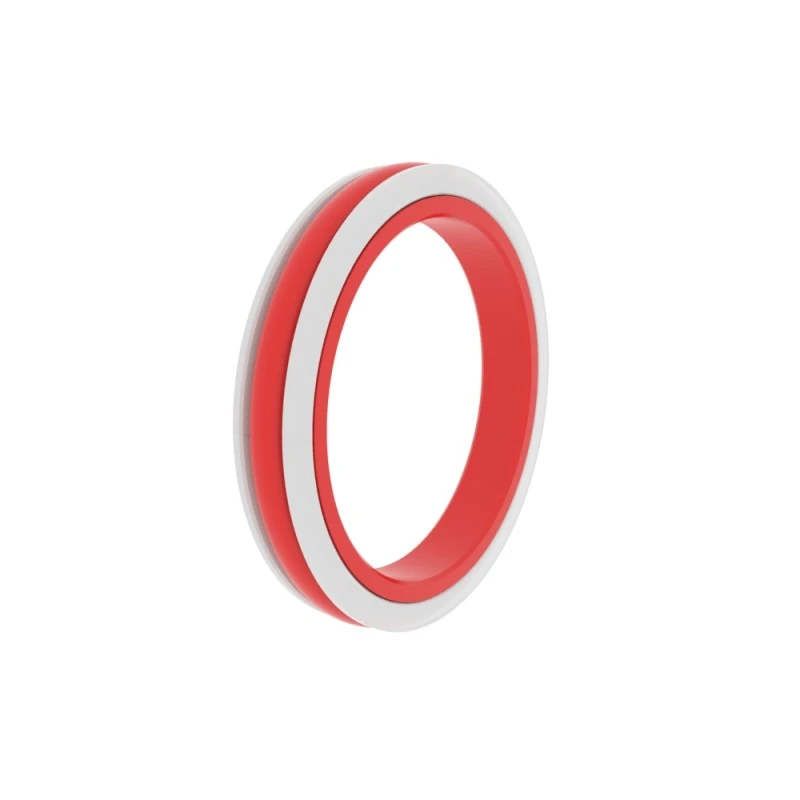

RCK109N
주문 크기
φd ...... 외경
φd ...... 내 직경
φd1 ...... 내 직경
L ...... 그루브 너비
L1 ...... 그루브 너비
|
표면 마감 |
r tmax (μm) |
RA (μm) |
|
슬라이딩 표면 일치 고무/폴리 우레탄 씰 슬라이딩 표면 일치 PTFE 씰 |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
그루브 바닥 그루브 쪽 |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP 프로파일 지원 길이 비율 |
50%-95% |
|
|
용인 |
|
|
φd |
H10 |
|
φd |
H9 |
주문 예
모델 : RCK109N
그루브 크기 : 100x80x95x25/36
재료 : RC-PU-H+NBR+POM
씰 유형 : RCK109, RCK117
주요 응용 프로그램 : 건설 기계, 농업 기계, 크레인, 표준 실린더
장점 : 탁월한 정적 및 동적 밀봉, 추가 가이드 링이 필요 없음, 방지 방지, 방지 구조, 빠른 압력 변화가있는 작업 조건에 적합합니다.
물질 : 폴리 우레탄, 고무, 폴리 우레탄, 테트라 플루오로 에틸렌
|
그루브 예제를 봉인하십시오 |
다음은 표준 그루브 치수입니다 (크기 범위 내에서 모든 크기의 먼지 씰을 생성 할 수 있습니다) |
||||||
|
|
|
φd |
φd |
FD1 |
L |
L1 |
|
|
20-44.9 |
φd-10 |
φd-3 |
12.5 |
20.5 |
|||
|
50-79.9 |
φd-15 |
φd-4 |
20 |
28 |
|||
|
80-144.9 |
φd-20 |
φd-5 |
25 |
36 |
|||
|
150-399.9 |
φd-25 |
φd-6 |
32 |
46 |
|||
|
400-750 |
φd-30 |
φd-8 |
36 |
50 |
|||
|
＞ 750 |
φd-40 |
φd-8 |
40 |
54 |
|||

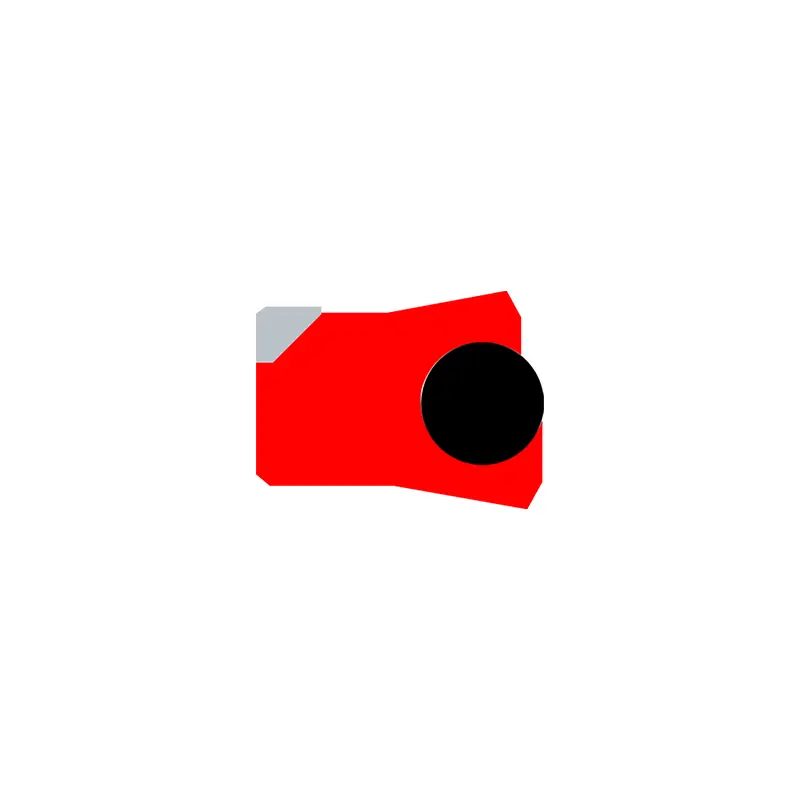

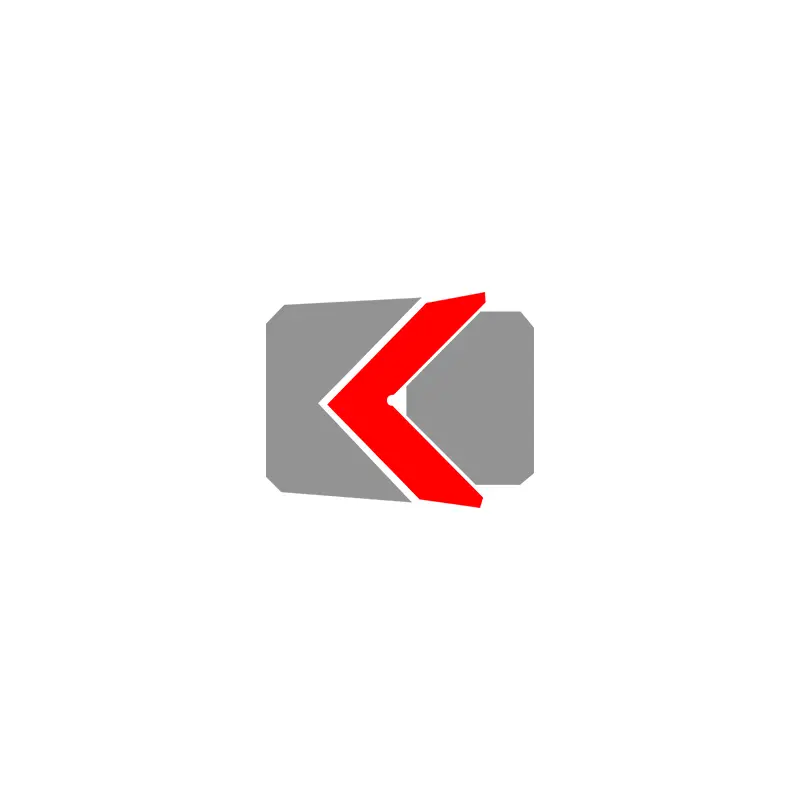

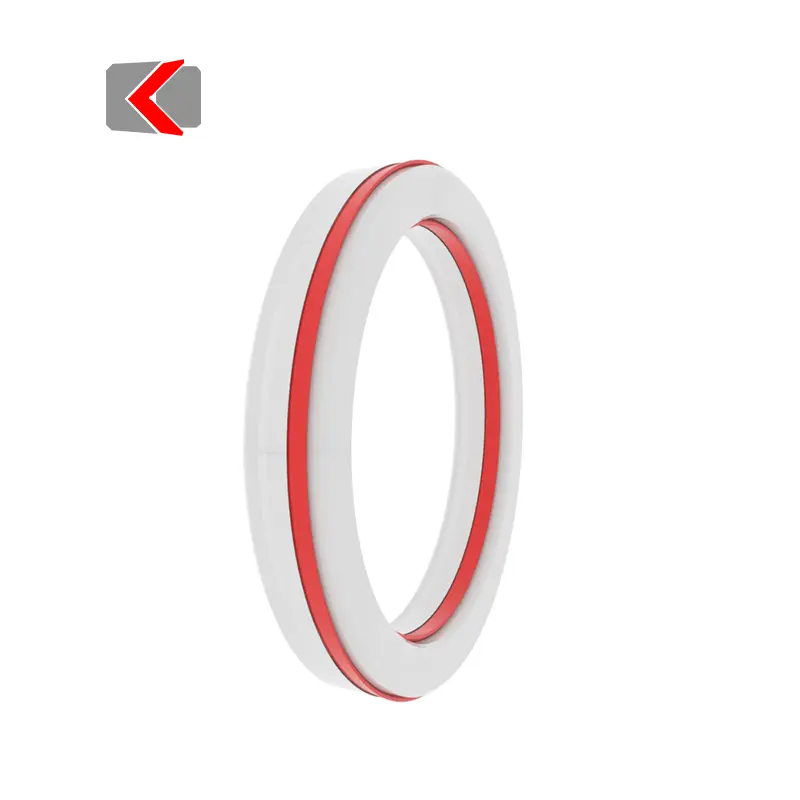

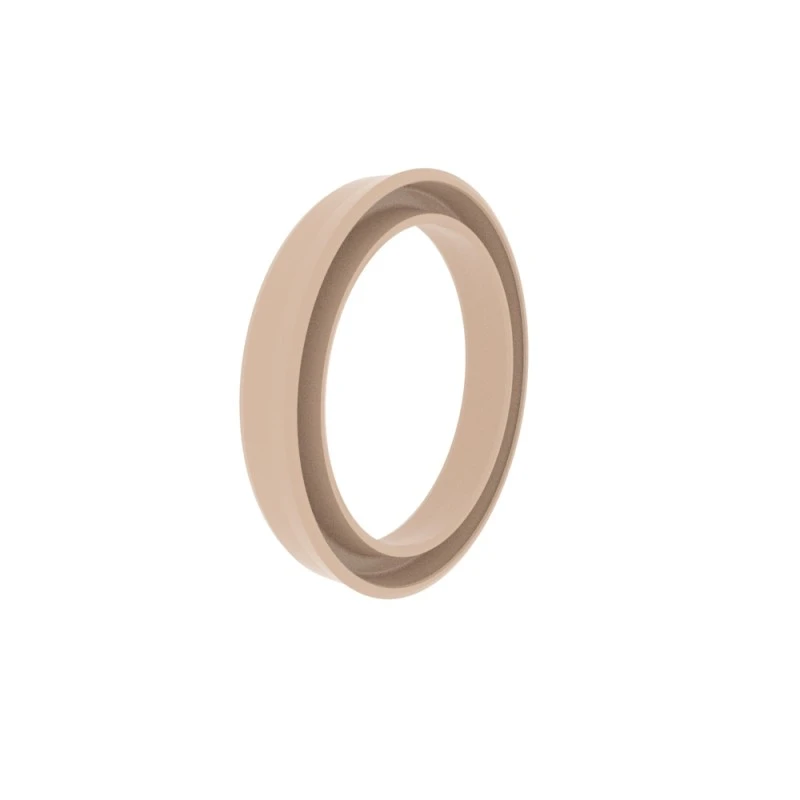

RCK119
주문 크기
φd ...... 외경
φd ...... 내 직경
L ...... 그루브 너비
|
표면 마감 |
r tmax (μm) |
RA (μm) |
|
슬라이딩 표면 일치 고무/폴리 우레탄 씰 슬라이딩 표면 일치 PTFE 씰 |
≤2.5
≤2 |
≤0.1-0.5
≤0.05-0.3 |
|
그루브 바닥 그루브 쪽 |
≤6.3 ≤15 |
≤1.6 ≤3 |
|
TP 프로파일 지원 길이 비율 |
50%-95% |
|
|
용인 |
|
|
φd |
H10 |
|
φd |
H9 |
주문 예
모델 : RCK119
그루브 크기 : 100x90.6x7.1
재료 : ptfe4 + v
씰 유형 : RCK119
주요 응용 프로그램 : 화학 산업, 빠른 실린더 및 포지셔닝 기계, 식품 산업, 제약 산업, 축적기.
장점 : 고온 및 다양한 화학 매체, 낮은 마찰 계수, 크리프 없음, 건조 마찰 특성, 정적 및 동적 마찰 값에 대한 내성.
재료 : ptfe+잎 스프링
|

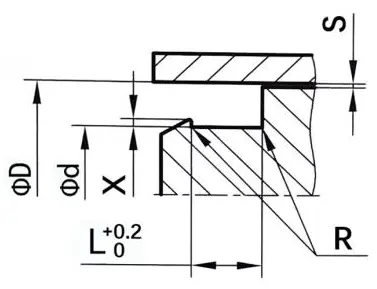

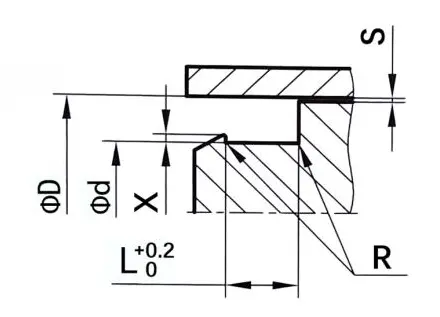

그루브 예제를 봉인하십시오 |
다음은 표준 그루브 치수입니다 (크기 범위 내에서 모든 크기의 먼지 씰을 생성 할 수 있습니다) |
|||||||||
|
|
|
φd |
φd |
L |
R |
X |
최대 압출 갭 s |
|||
|
100bar |
250bar |
400bar |
||||||||
|
14-24.9 |
D-4.5 |
3.6 |
0.4 |
0.6 |
0.15 |
0.10 |
0.07 |
|||
|
25-45.9 |
D-6.2 |
4.8 |
0.6 |
0.7 |
0.20 |
0.15 |
0.08 |
|||
|
46-124.9 |
D-9.4 |
7.1 |
0.8 |
0.8 |
0.25 |
0.25 |
0.10 |
|||
|
125-1000 |
D-12 .2 |
9.5 |
0.8 |
0.9 |
0.30 |
0.30 |
0.12 |
|||
|
＞ 1000 |
D-199.0 |
15 |
0.8 |
0.9 |
0.50 |
0.50 |
0.20 |
|||
