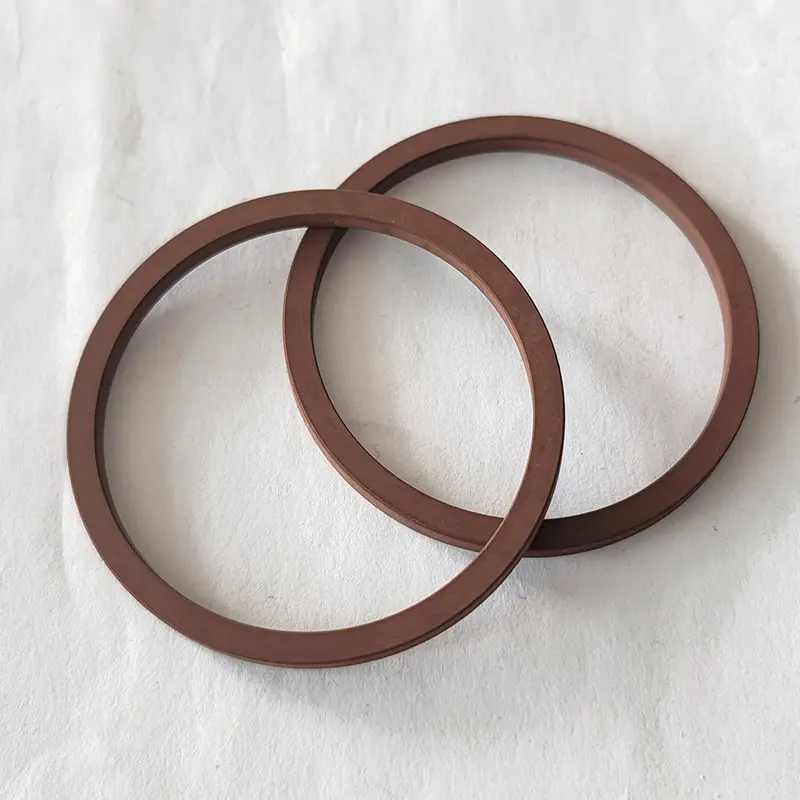

정적 씰을 돌립니다

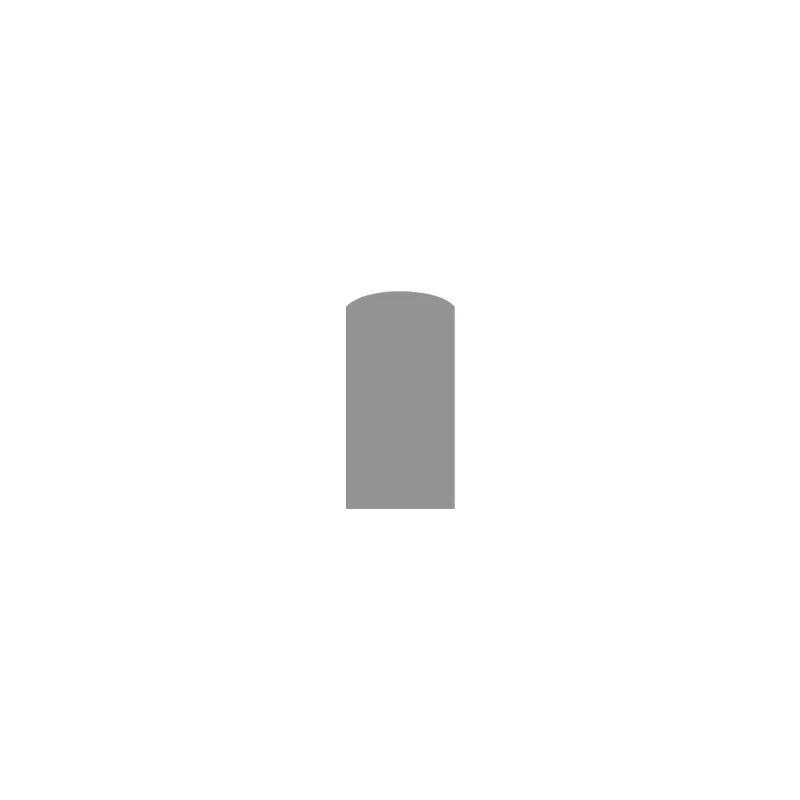

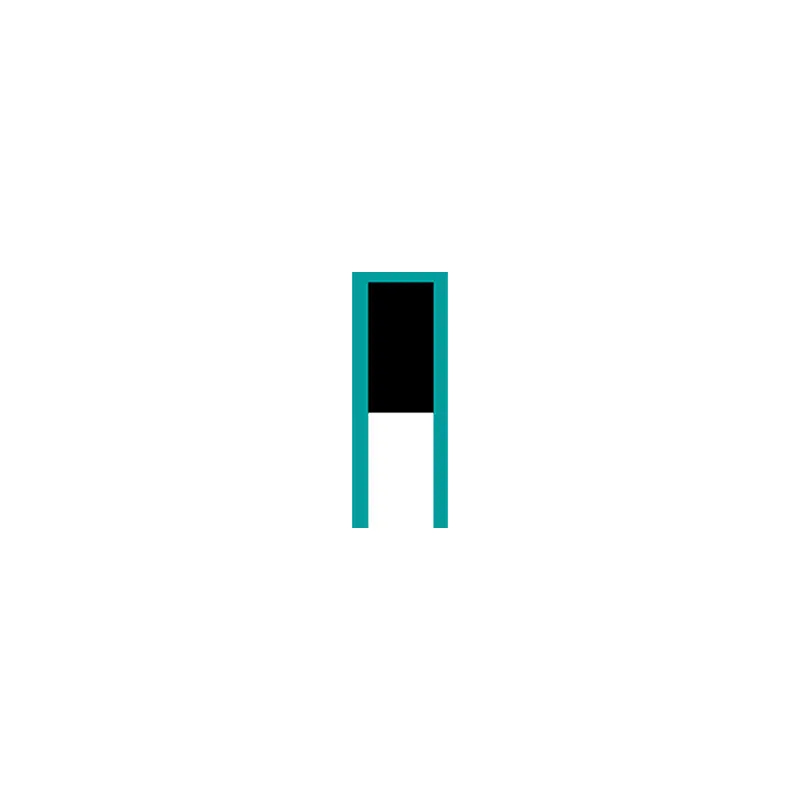

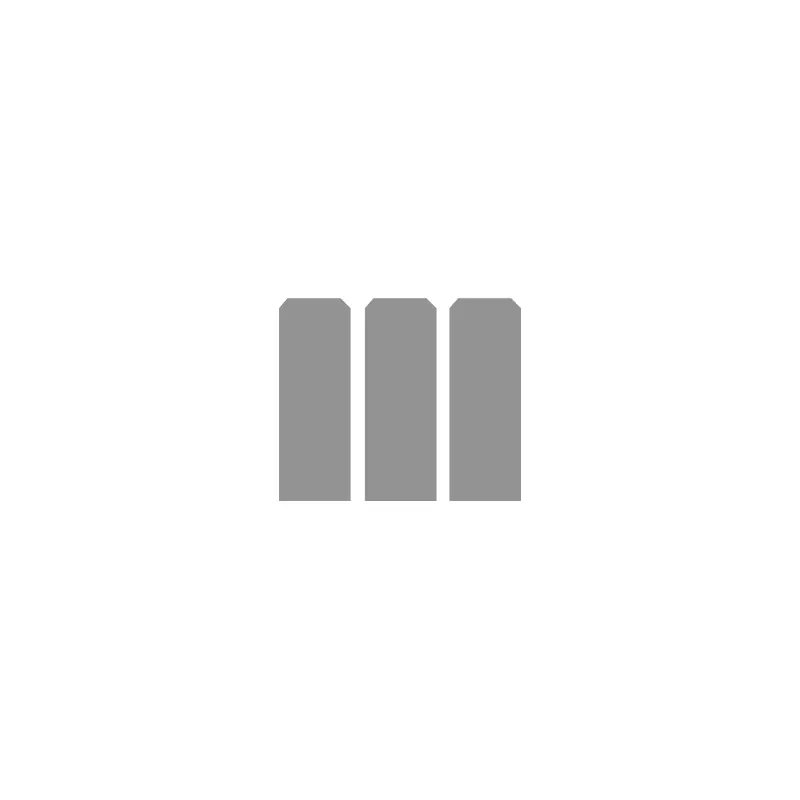

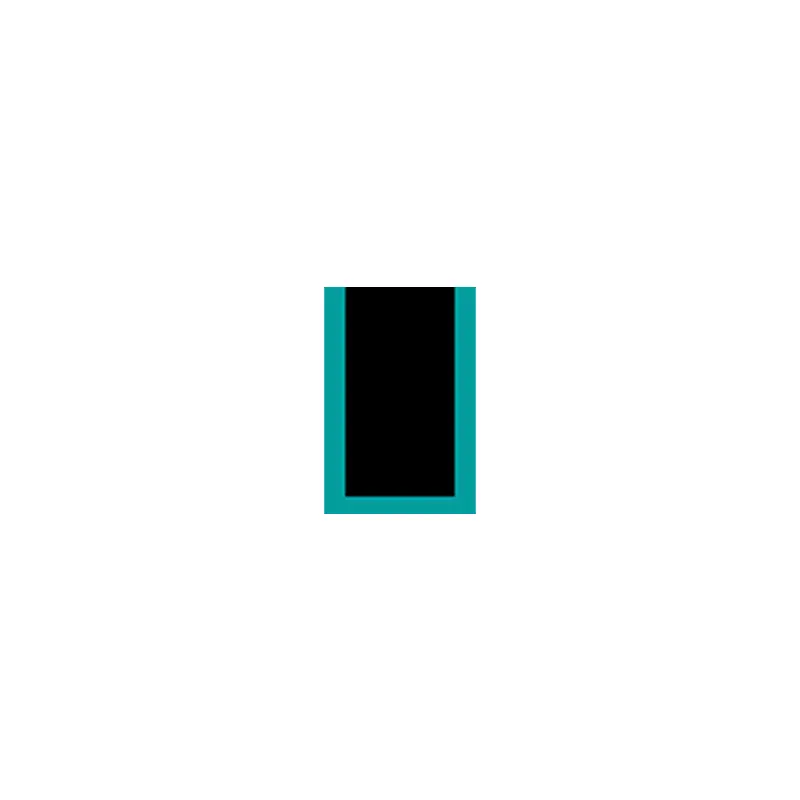

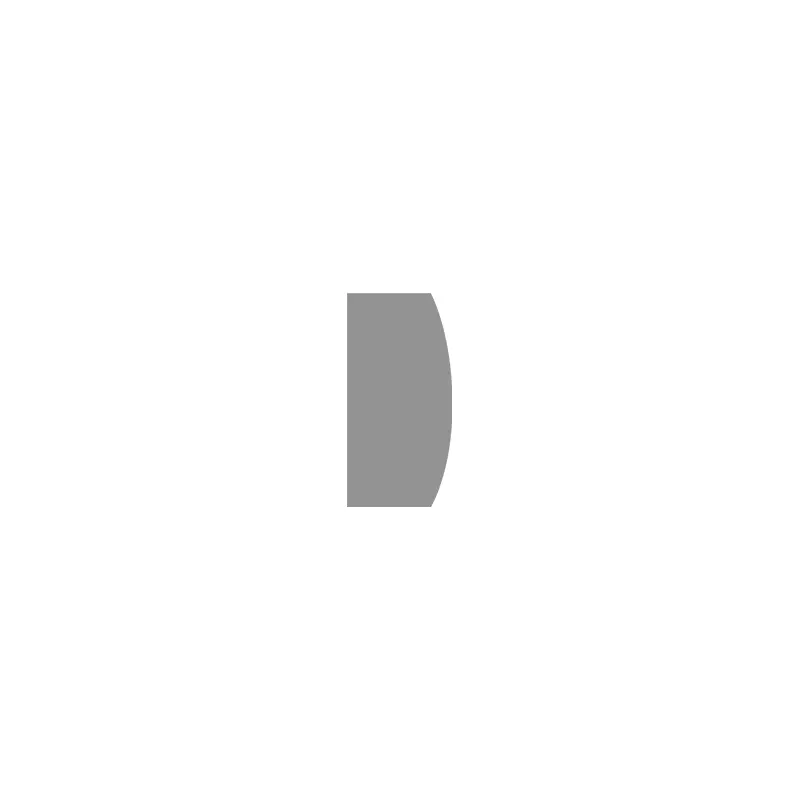

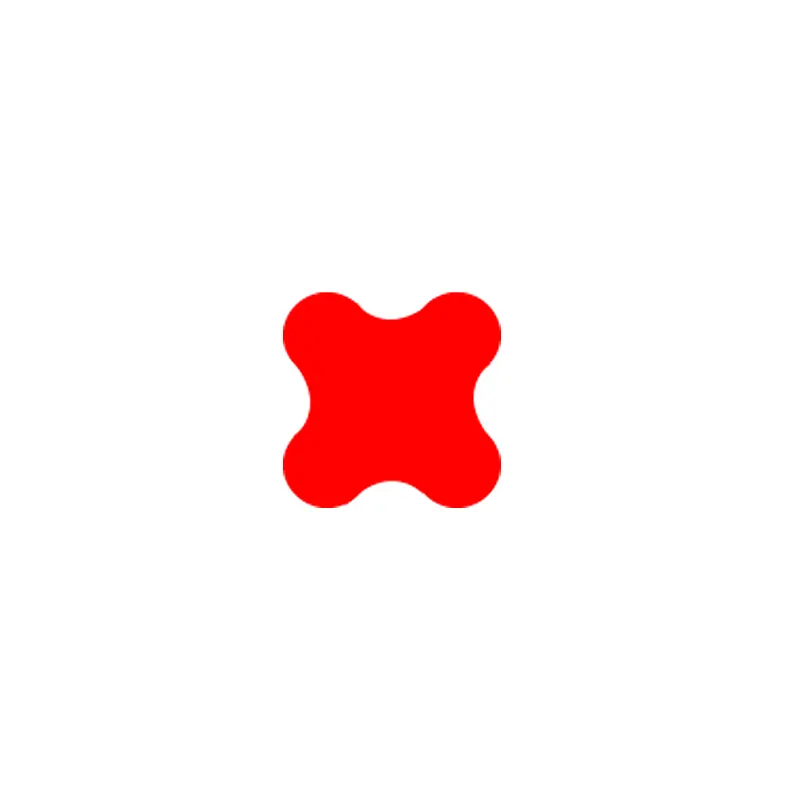

우리는 표준 범용 및 고압 특수 제품을 다루는 전반적인 Turning Static Seal Solutions를 제공합니다. RCFL106/102 및 RCK126은 간단한 구조와 광범위한 응용 프로그램을 갖는 기본 모델입니다. RCS130/131 및 RCFL108은 홈 내장의 안정성을 보장하기 위해 압출 외경 설치 설계를 채택합니다. RCK120/127 및 기타 유사한 시리즈 제품은 압출 내 직경 설치를 통해 동일한 신뢰성을 달성합니다.

플랜지 밀봉 요구에 따라 RCF110 및 RCR118은 양방향으로 압력을 가질 수 있으며, 순서시 압력 방향을 표시해야합니다. 제품 라인은 저압에서 고압 작업 조건에 대한 저압을 완전히 포함하며, 재료는 내마모성 및 부식성이 있으며 유압 시스템, 파이프 라인 연결 및 산업 장비 밀봉에 널리 사용됩니다.

제품 기능 및 응용 프로그램 :

응용 프로그램 : 범용, ID 씰, OD 씰, 축 씰

O- 링 사양 및 그루브

주문 크기

φd1 ...... 내 직경

φd2 ...... 섹션 직경

주문 예

모델 : RCFL106

내 직경 섹션 직경 : 14x1.8

재료 : NBR

애플리케이션

내부의 압력 : O- 링은 외경에서 압축됩니다

외부의 압력 : O- 링은 내 직경에서 압축됩니다

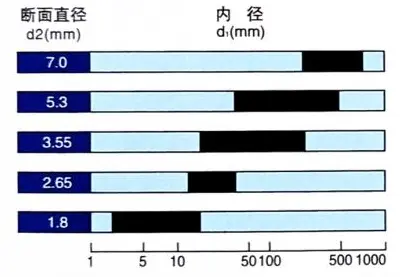

O- 링에는 정확한 제조 공차가 있습니다. 허용 공차는 DIN3771 및 ISO3601/1 (최대 7mm, 내 직경 최대 670mm의 단면 직경)에 따라 표준화되었습니다. 해당 공차는 다음 표에 표시됩니다.

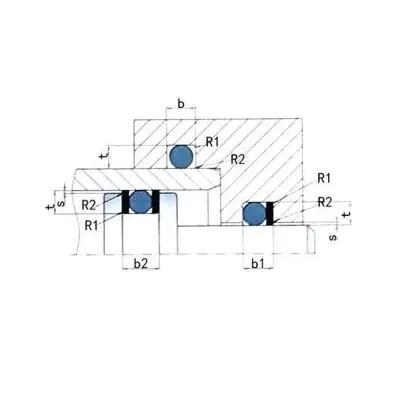

그루브 크기

부분 D2	그루브 깊이 t						그루브 너비 장치 : MM (+0.20)			반지름 R1 mm
mm	공전		동적 (유압)		동적 (공압)		비 유지 반지가 없습니다	B1 1 고리 링	B2 2 고리를 유지합니다
1.00	0.65	± 0.05	0.75	± 0.02	0.80	± 0.02	1.4	2.4	3.4	0.2-0.4
1.50	1.05		1.20		1.25		2.0	3.0	4.0	0.2-0.4
1.80	1.30		1.45		1.55		2.4	3.4	4.4	0.2-0.4
2.00	1.50		1.65		1.75		2.7	3.7	4.7	0.2-0.4
2.50	1.95		2.10		2.20		3.4	4.9	6.4	0.2-0.4
2.65	2.05		2.25		2.35		3.6	5.1	6.6	0.2-0.4
3.00	2.40		2.55		2.70		4.2	5.7	7.2	0.2-0.4
3.50	2.80	± 0.07	3.05	± 0.05	3.20	± 0.05	4.8	5.3	7.8	0.3-0.6
3.55	2.85		3.10		3.25		4.8	6.3	7.8	0.3-0.6
4.00	3.25		3.50		3.65		5.4	6.9	8.4	0.3-0.6
5.00	4.15	± 0.10	4.45		4.65		6.8	8.8	10.8	0.3-0.6
5.30	4.40		4.70		4.90		7.2	9.3	11.2	0.6-1.0
7.00	5.85		6.25		6.55		9.6	12.1	14.6	0.6-1.0
8.40	7.10		7.50		7.90		12.9	13.4	15.6	0.6-1.0
