회전 씰 가이드 링

우리의 Turning Seal Guide 링은 유압 실린더, 공압 시스템, 산업 기계 및 기타 분야에서 널리 사용됩니다. 장비 운영 효율성 및 밀봉 신뢰성을 향상시키는 데 도움이되는 고객 요구에 따라 맞춤형 솔루션을 제공 할 수 있습니다. 다른 특성에 따르면, 우리는 Turning Seal Guide 링을 다른 모델 시리즈로 나누었습니다.

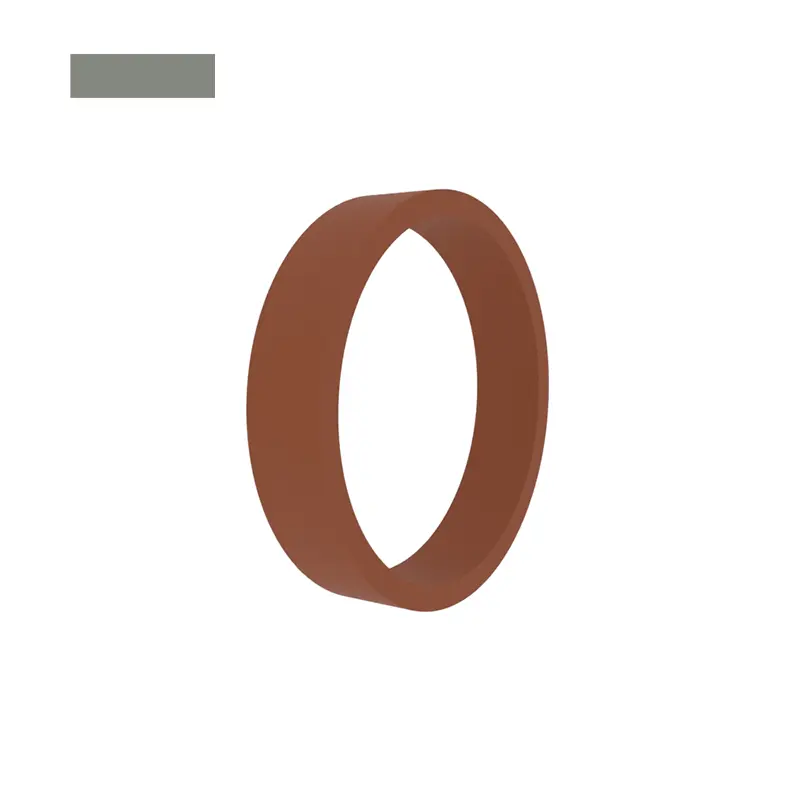

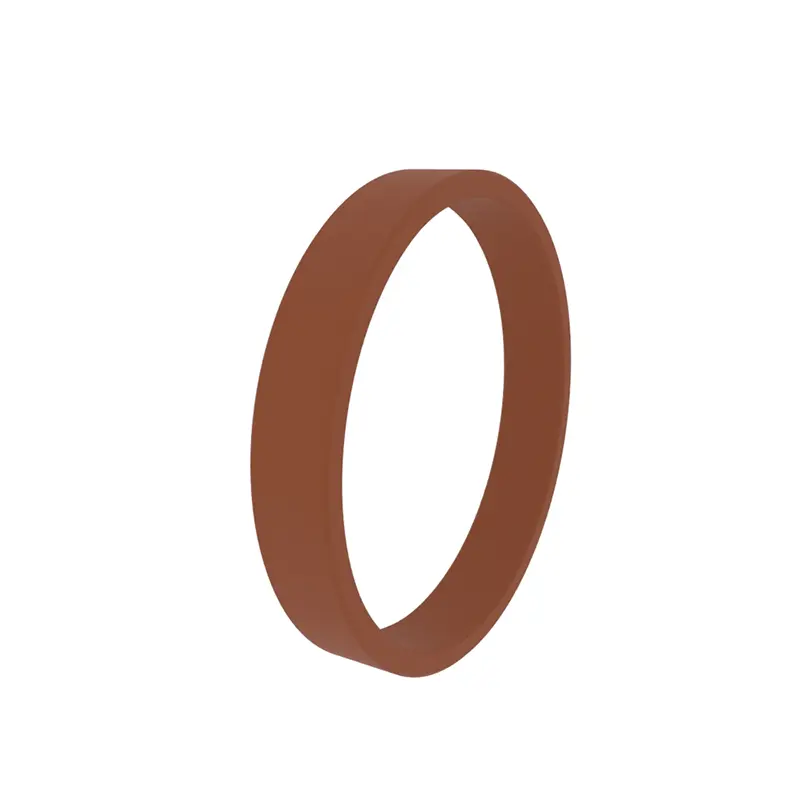

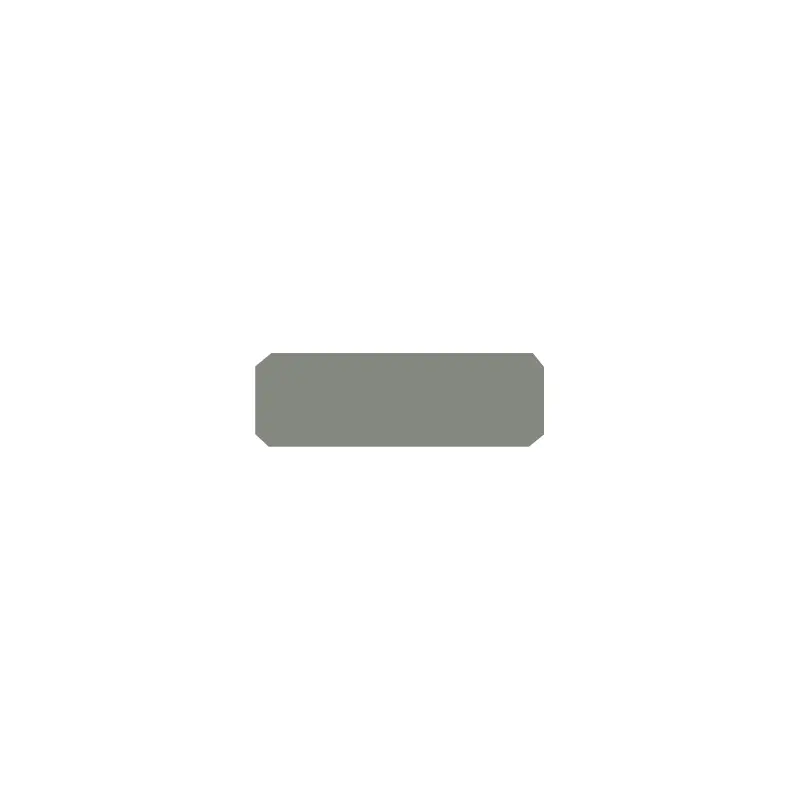

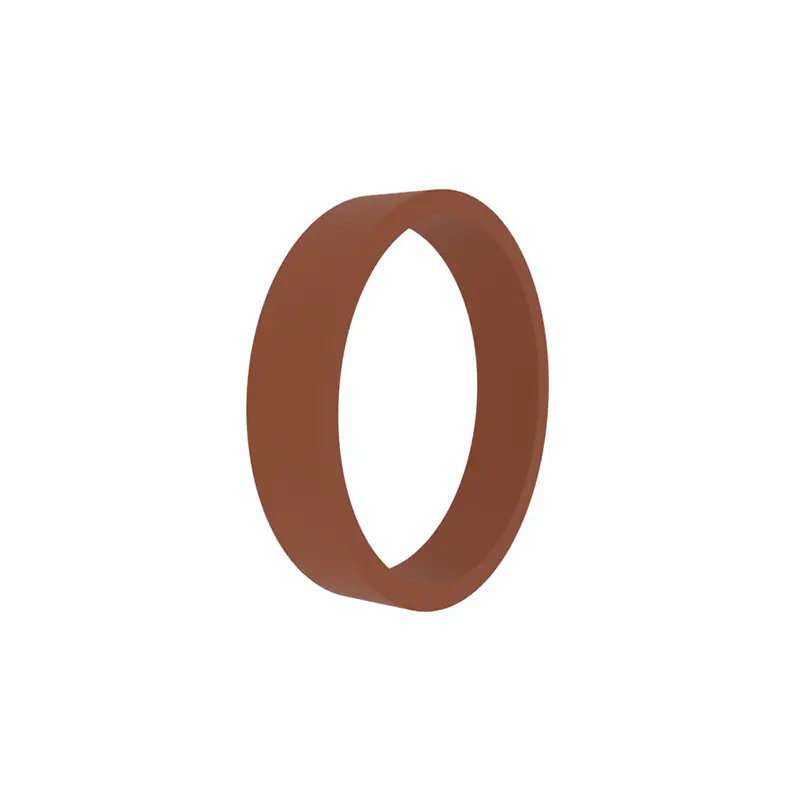

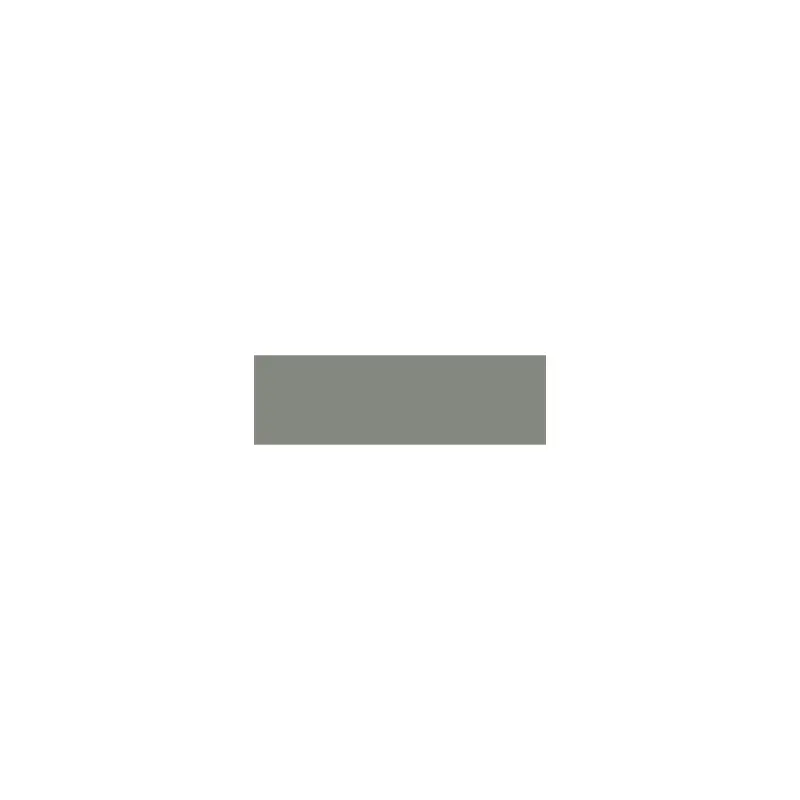

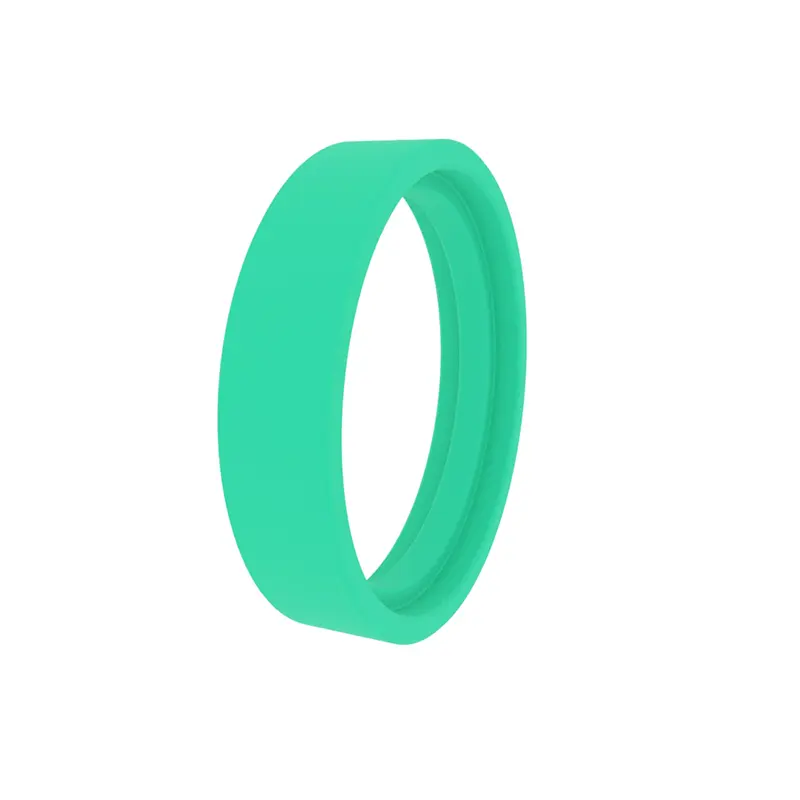

RCF101, RCF102, RCFB102 표준 가이드 링은 실린더의 피스톤 및 피스톤로드 가이드에 적합합니다. 그들 대부분은 닫힌 그루브로 열리고 설치해야합니다. 그렇지 않으면 열 수 있습니다.

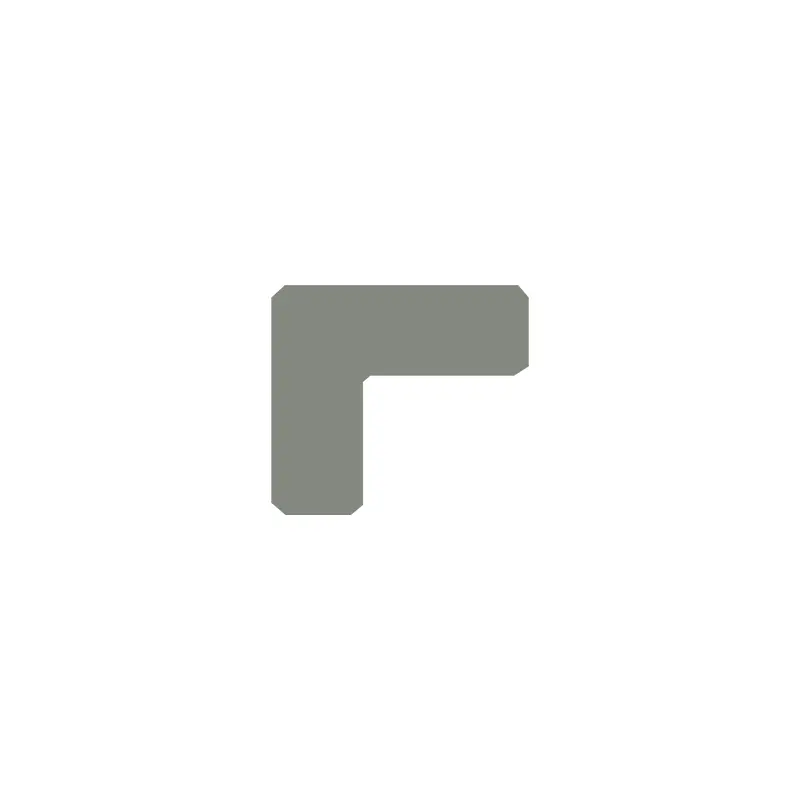

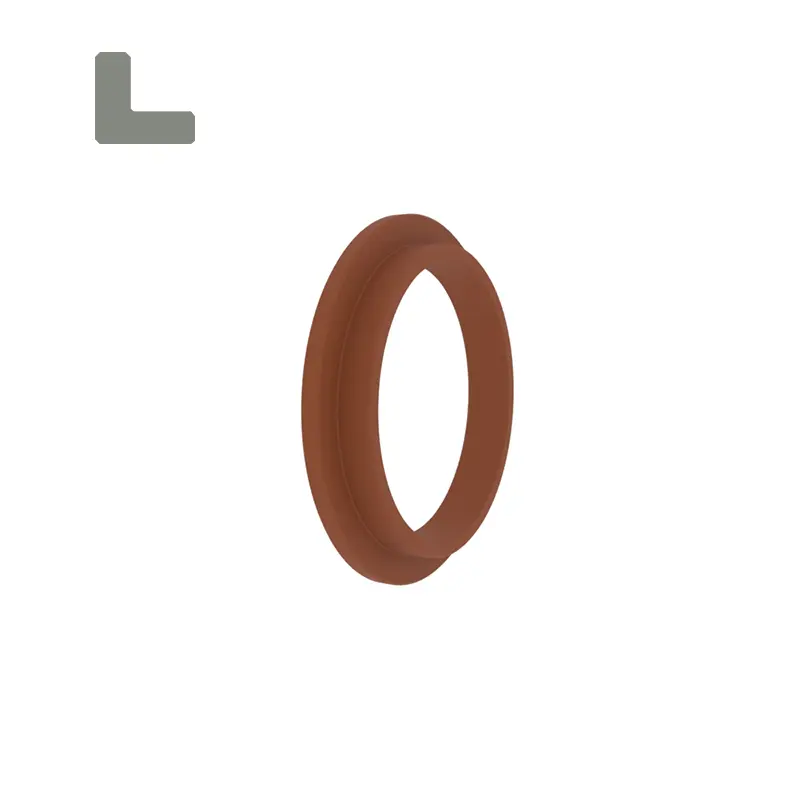

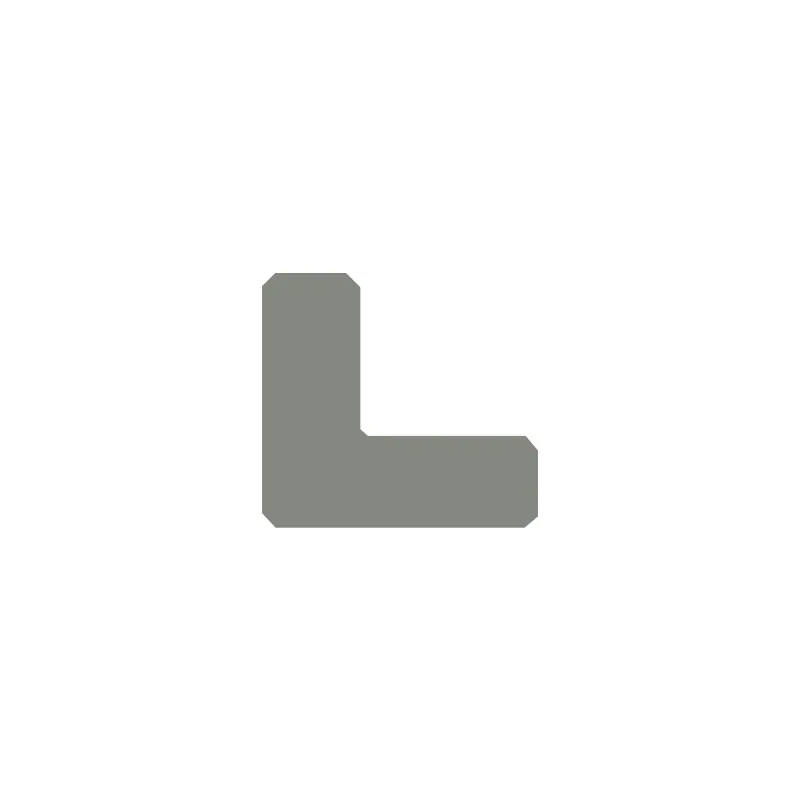

RCF103, RCF104 표준 가이드 링은 피스톤 가이드에 적합합니다. 모서리가있는 디자인은 가이드 링과 고리를 유지하는 기능을 갖습니다. 열릴 수 있습니다.

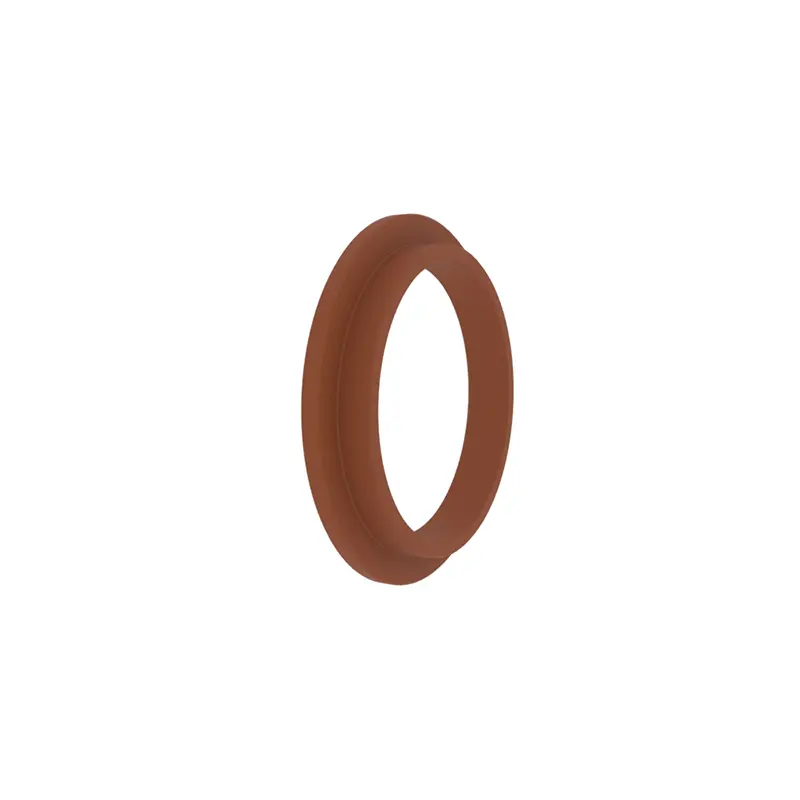

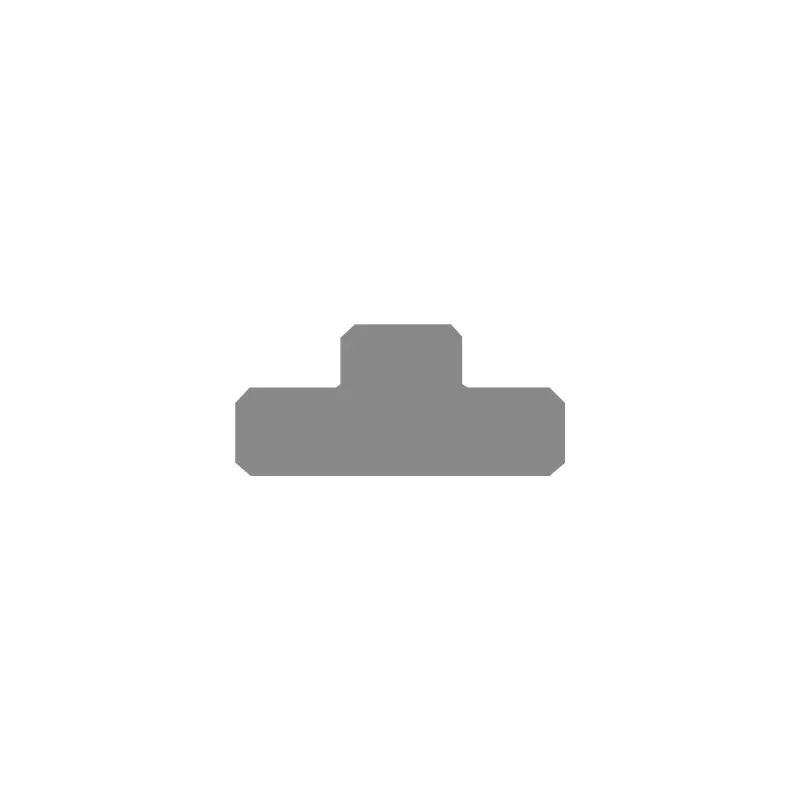

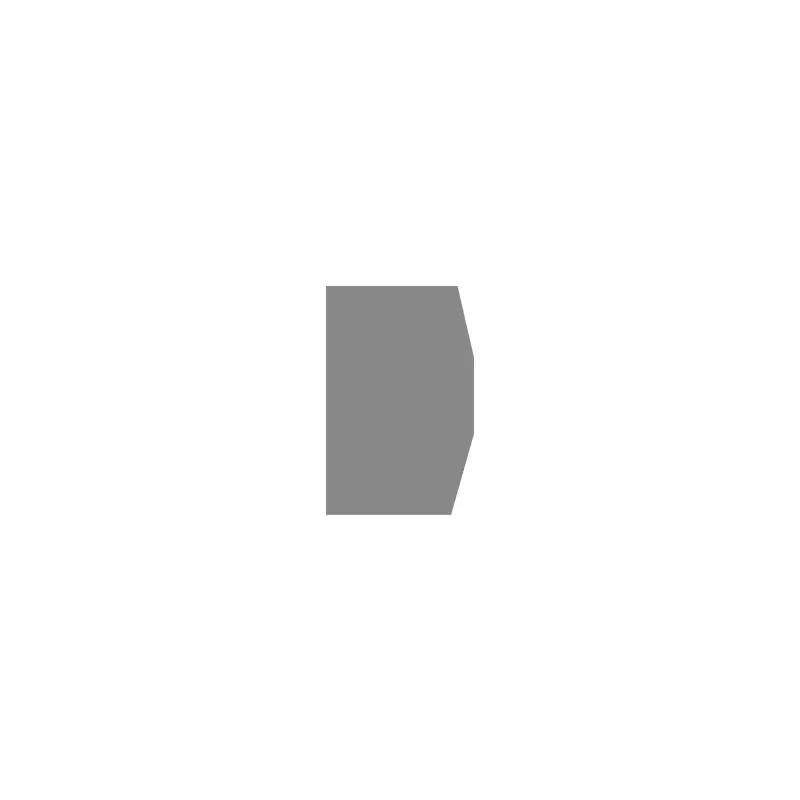

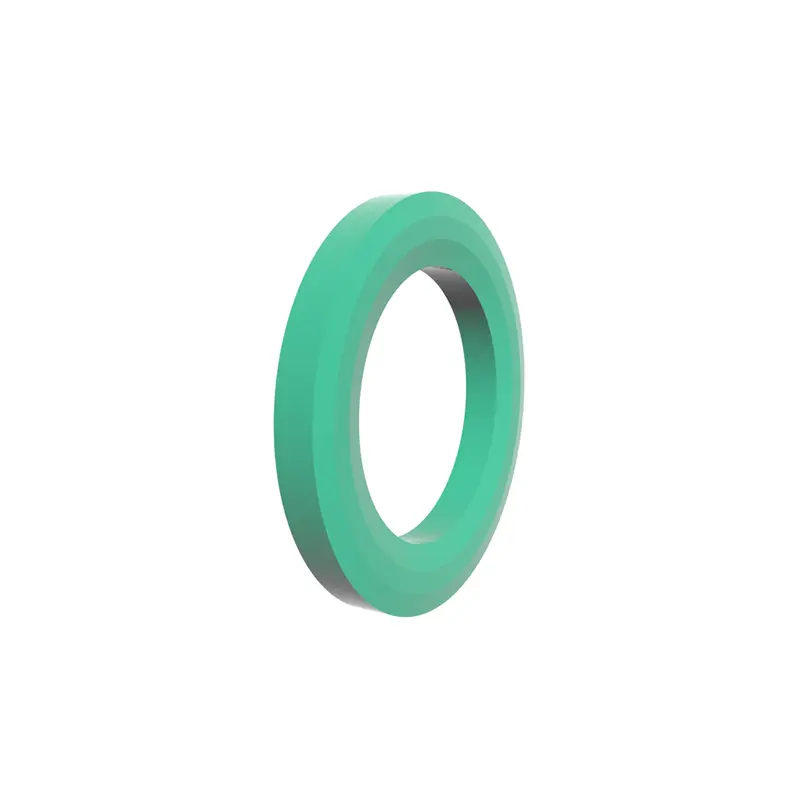

RCF105 표준 가이드 링은 피스톤 가이드에 적합합니다. 내 직경에 볼록 링이 있습니다. 열릴 수 있습니다.

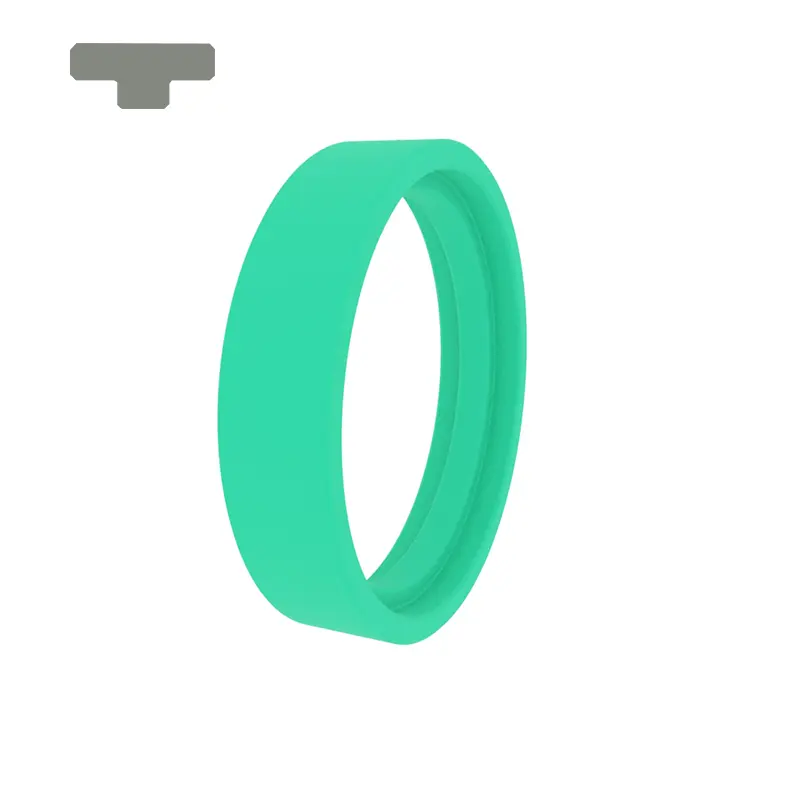

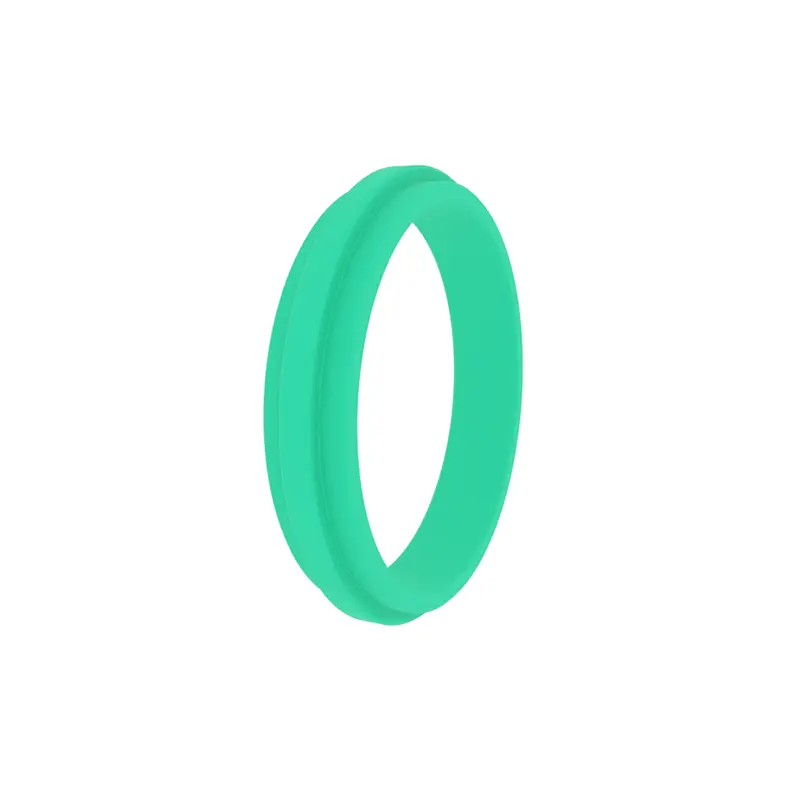

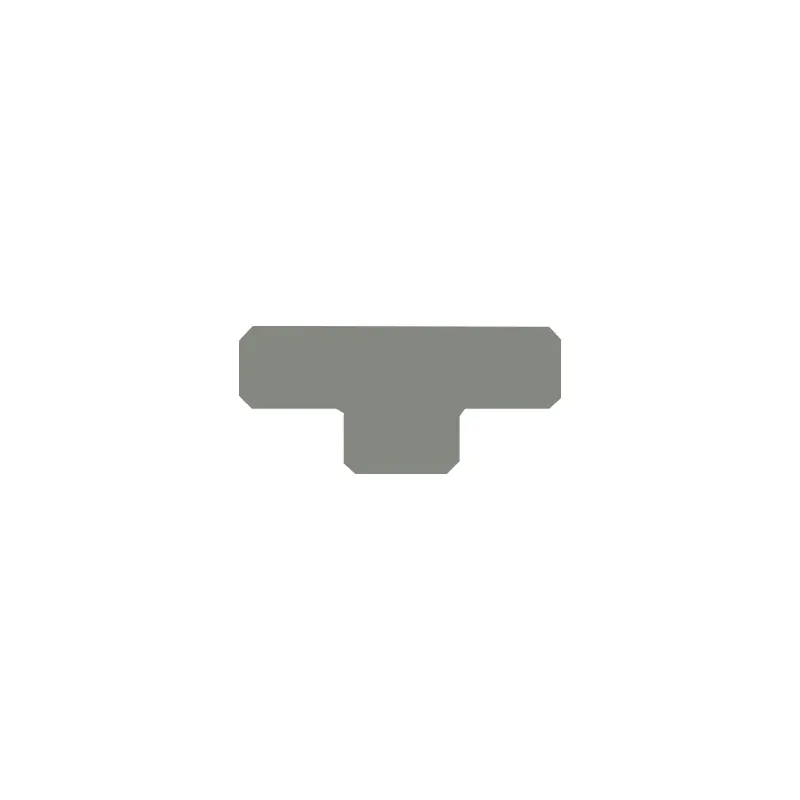

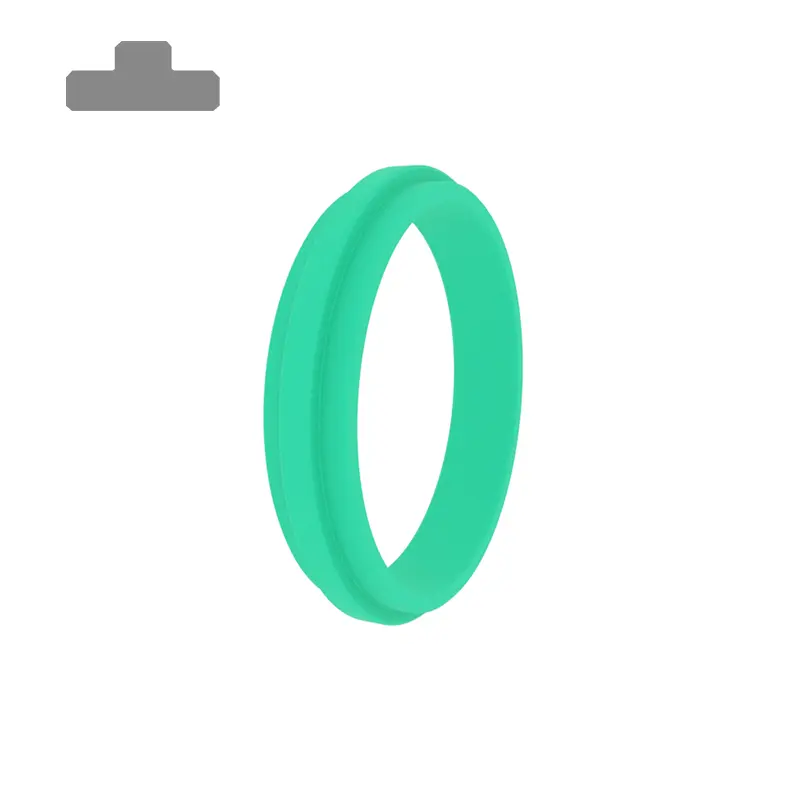

RCF106 표준 가이드 링은 피스톤로드 가이드에 적합합니다. 외경에 볼록 링이 있습니다. 열릴 수 있습니다.

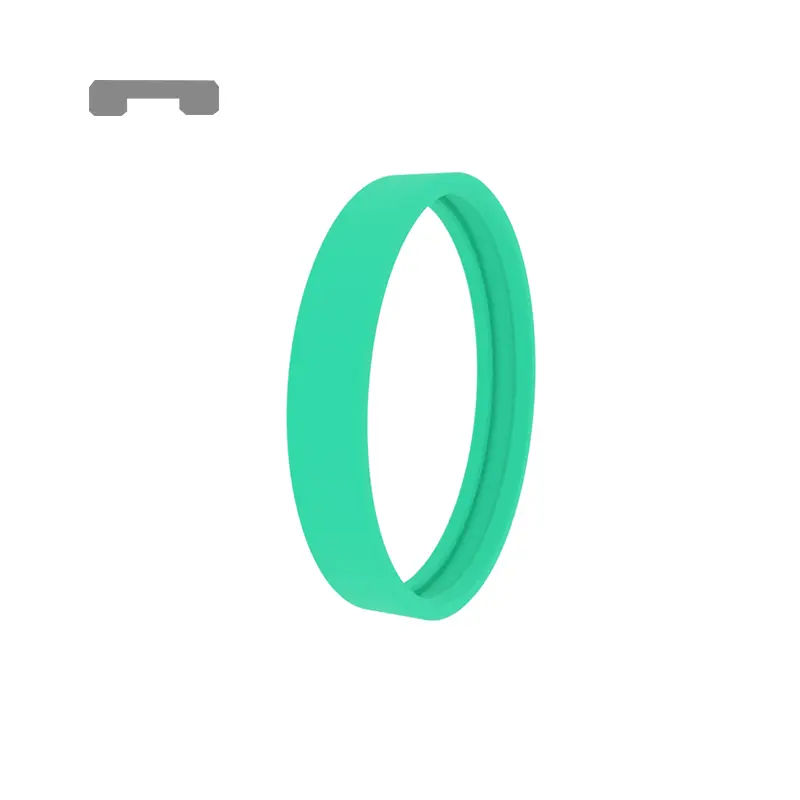

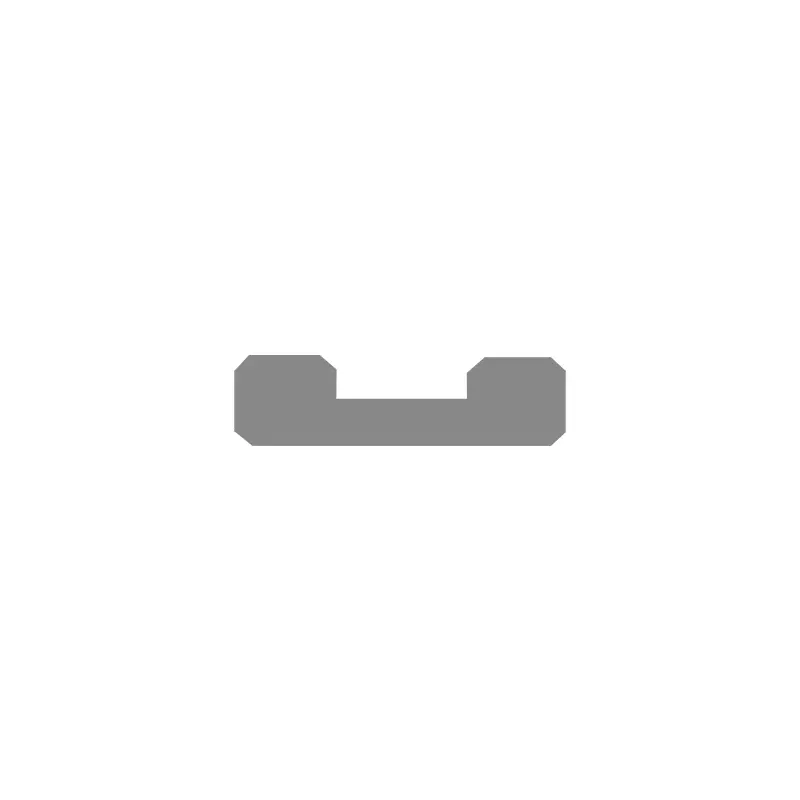

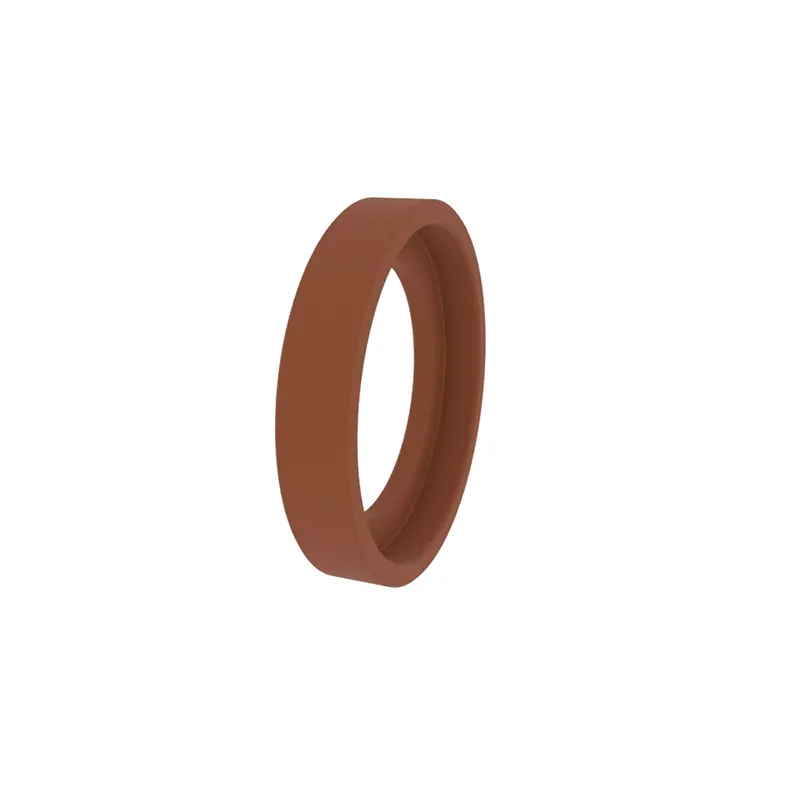

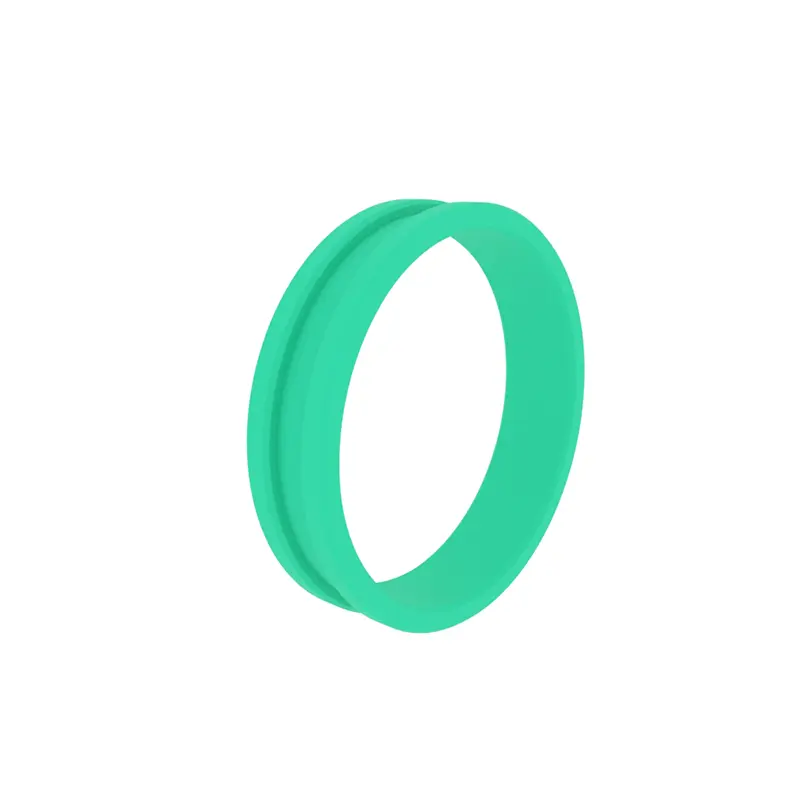

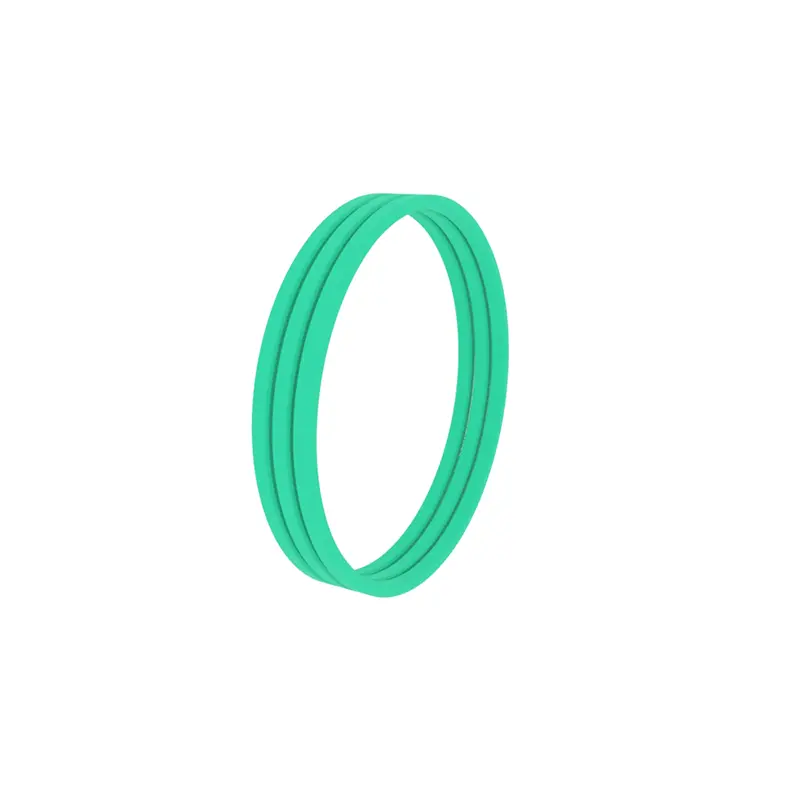

RCF107 표준 가이드 링은 피스톤 가이드에 적합합니다. 내 직경에 홈이 있습니다. 열릴 수 있습니다.

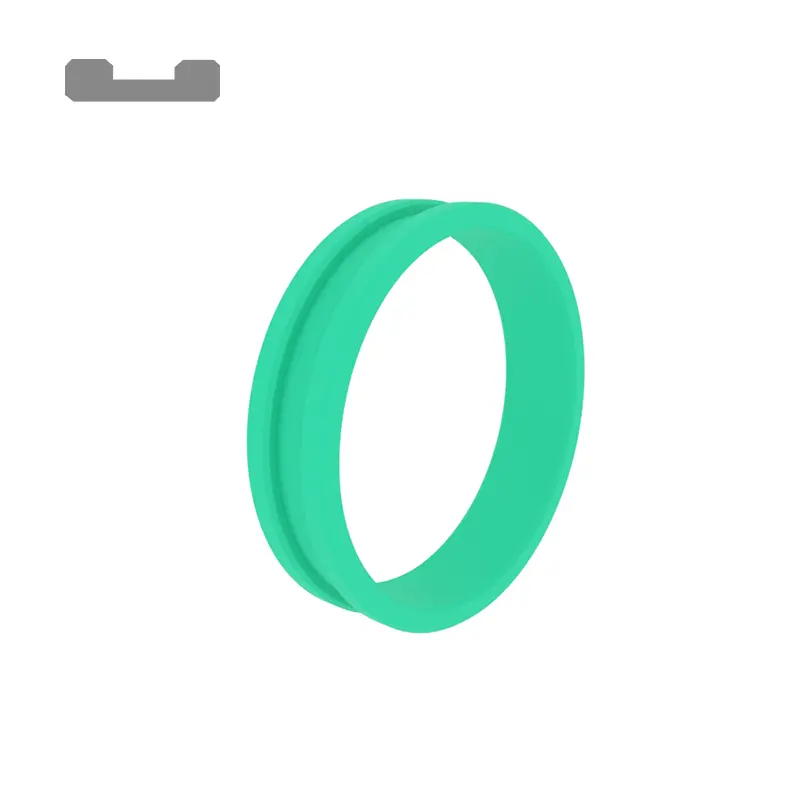

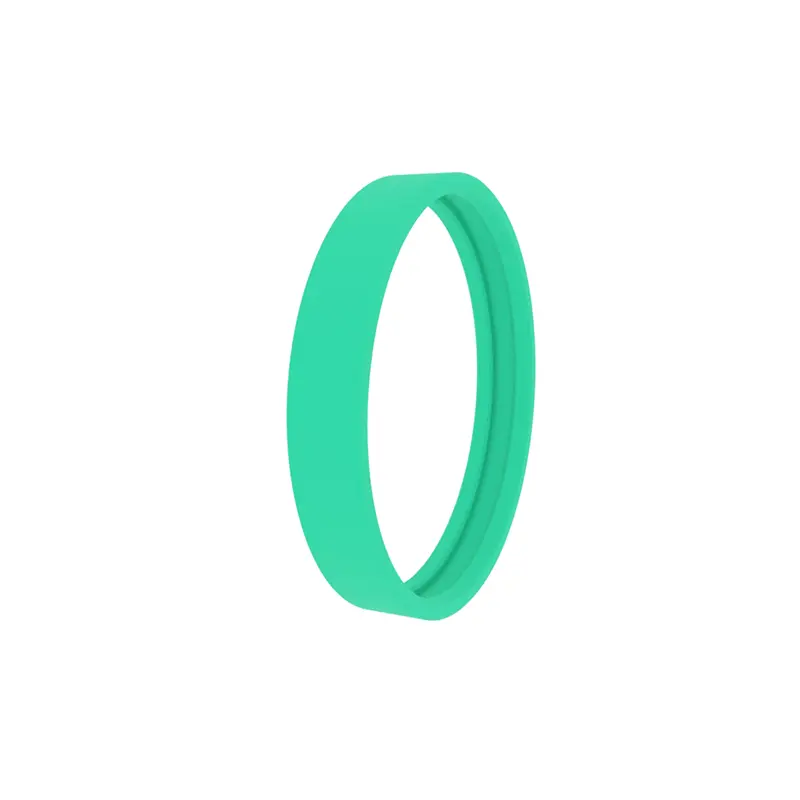

RCF108 표준 가이드 링, 피스톤로드 안내에 적합한 외경에 홈이있는 피스톤로드 가이딩에 적합하며, 열거 나없이 사용할 수 있습니다.

제품 기능 및 응용 프로그램 :

제품 기능

ISO10766 표준 캐비티 그루브에 적합한 회전 씰 가이드 링, 금속 플라스틱 매칭은 부서지기 쉬운 온도에 도달하기 전에 "차단"및 "발작", 강한 하중 기반 용량 및 여전히 탄성을 방지 할 수 있습니다. 가이드 링의 가장자리는 캐비티 그루브의 반원형 모따기에 의해 생성 된 간격으로 가장자리가 압착되는 것을 방지하기 위해 모형화된다.

주요 응용 프로그램

엔지니어링 기계, 농업 기계, 주입 성형 기계, 로딩 및 하역 플랫폼, 지원 실린더, 산업용 차량, 프레스, 야금 실린더.

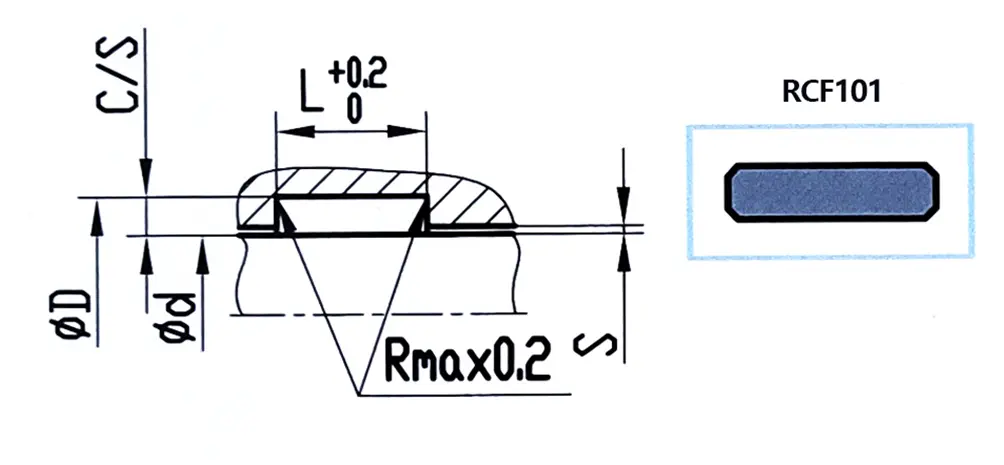

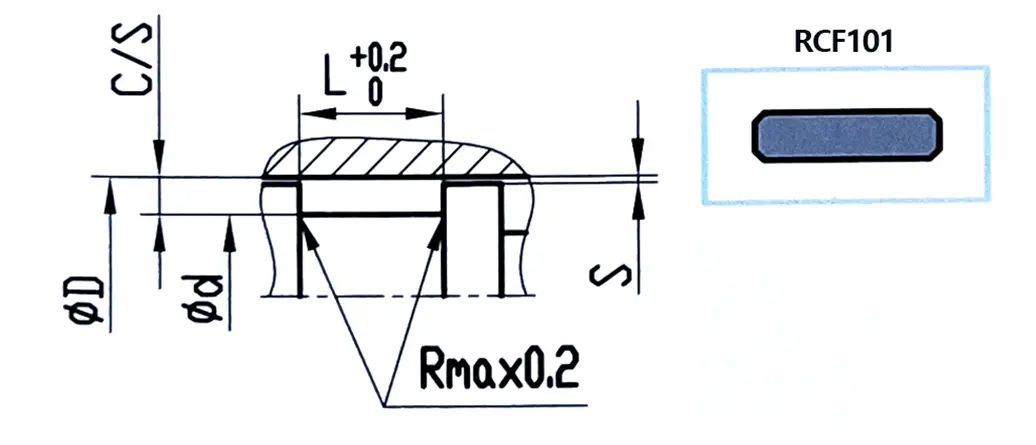

피스톤로드에 대한 가이드 링 그루브의 예 1

피스톤 가이드 링 그루브의 예 2

재료

1. ptfe (중간 및 광 하중의 경우);

2. POM 또는 PA (광 하중의 경우);

3. 페놀 수지 + 직물 섬유 (무거운 하중 용)

가이드 링 너비 및 숫자 선택

공식은 T = (f*f) / (d*pr)를 예비 적으로 결정하는 데 사용될 수 있습니다.

T : 가이드 링 (mm)의 폭

예 : d = 60mm, f = 40kn, pr = 90n/mm², f = 2, t = 40000*2/60*90 = 14.8mm

계산 된 옵션은 너비가 9.7mm 인 T = 15mm 또는 두 개의 가이드 링의 하나의 가이드 링을 선택하는 것입니다. 폭이 9.7mm 인 두 개의 가이드 링이 선택되면 안전 계수를 2.6으로 증가시킬 수 있습니다. 일반적으로 권장 안전 계수는 F = 2입니다

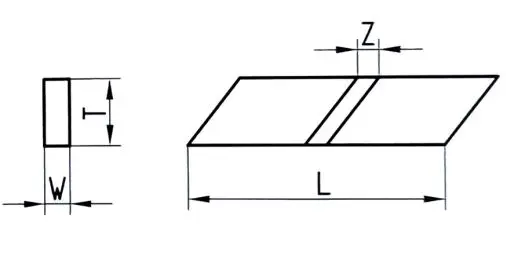

절단 길이 결정

피스톤의 경우 L = 3.14* (D -W) -K

피스톤로드의 경우 L = 3.14* (D+W) -K

K는 온도 상수이고, 온도가 120도 미만일 때 0.8이 선택되고, 온도가 120도 이상인 경우 2.0이 선택됩니다.

절단 간격 계산 z

절개 유형

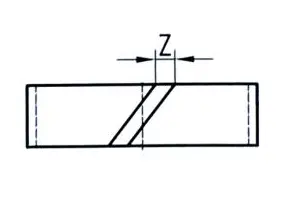

30 ° 베벨 컷

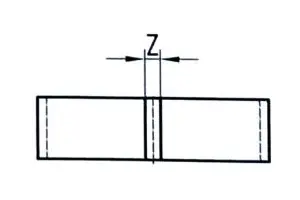

스트레이트 컷 (주로 회전 또는 스윙 및 비표준 홈에 사용)

Z 자형 절개 (또한 밀봉 기능이 있음)
