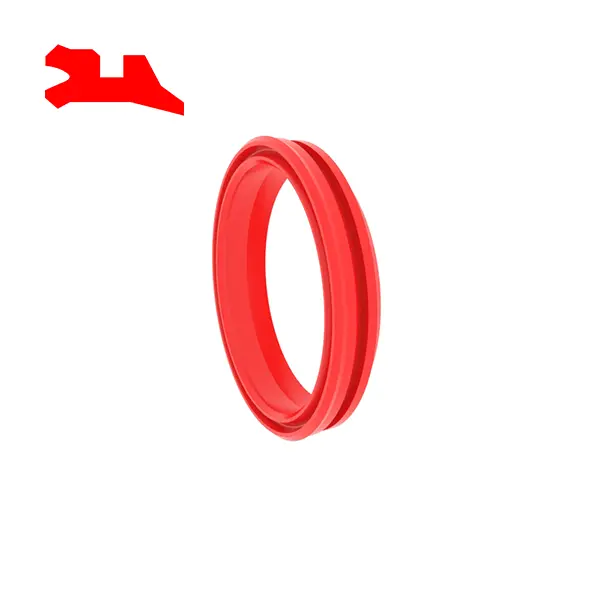

Professional Sealing Solutions의 공급 업체 인 Ruichen Seals에 의해 시작된 RCA 시리즈의 Dust Seal Turning Seals는 디자인과 목표 기능을 다양 화하여 먼지 예방, 압력 저항 및 환경 적 적응성을위한 산업 분야의 핵심 요구를 완전히 다루고 있습니다.
기술 설계 측면에서 Dust Seal Turning Seains 시리즈 제품은 유연성에 중점을 둡니다. ISO 6195-A 표준 그루브와 호환되며 소형 공간 시나리오에 적합한 압출 외부 직경으로 설치되는 일반 씰 (예 : RCA101/104/105)이 있습니다. Axial Open 그루브 설계 (ISO 6195-B)를 통한 동적 하중 하에서 구조적 안정성을 향상시키는 통합 방지 골격 (RCA103/106)이있는 모델도 있습니다. 특수 작업 조건의 경우 RCA107은 30 ° 경사 그루브 설치를 지원하며 임페리얼 및 메트릭 장비와 호환되는 반면, RCA108은 플랜지 고정 설계를 통해 오래된 실린더의 유지 보수 프로세스를 단순화하여 변환 비용을 크게 줄입니다.
밀봉 성능 최적화 측면에서, 우리는 혁신적인 구조를 통한 신뢰성을 향상시킵니다. RCA101의 오일 리턴 그루브 설계는 오일 역류를 촉진하고 오염 물질 축적을 줄입니다. 이중 입술 또는 보조 립 구조 (RCA109/111/112 등)는 테트라 플루오로 에틸렌 결합 씰과 결합되어 이중 액션 먼지 및 오일 장벽을 달성하고; 및 PTFE (Polytetrafluoroethylene) 물질 및 O- 링 (RCA115 ~ 119)의 복합 설계는 압력 분포의 균형을 유지하며, 250 ° C의 고온에 내성이 있으며 반도체, 식품 및 의학과 같은 깨끗한 환경에 적합한 화학적 부식에 내성이 있습니다. 극단적 인 작업 조건의 경우, RCA213은 DA 시리즈와 함께 사용되며, 높은 하급 재료를 사용하여 진흙 및 타르와 같은 끈적 끈적한 오염 물질을 저항하고 내부 씰을 침식으로부터 보호합니다.
적용 측면에서 RCA 시리즈는 엔지니어링 기계, 채굴 장비, 유압 및 공압 시스템 및 정밀 산업 분야에 널리 적용됩니다. 예를 들어, RCA111/211은 1.6MPA 고압을 견딜 수있어 유압 실린더에 대한 이중 보호 기능을 제공 할 수 있습니다. RCA115 ~ 119는 비 냉장 및 낮은 마찰 특성으로 인해 정밀 장비의 먼지 방지를위한 첫 번째 선택이되었습니다. RCA108은 그루브를 수정할 필요없이 오래된 장비의 유지 보수를위한 빠른 솔루션을 제공합니다. 재료 측면에서, 우리는 환경 보호와 성능에 동등한 중요성을 부여해야합니다. PTFE 수정 기술은 자체 윤활 및 내마모성을 모두 고려합니다. O- 링 엘라스토머 (예 : NBR)는 밀봉 안정성을 보장합니다. 일부 모델 (예 : RCA119)은 실리콘없는 공식을 사용하여 깨끗한 워크샵의 엄격한 요구 사항을 충족시킵니다. 수년 동안 Ruichen Seals는 항상 "정확한 적응과 장기 보호"를 목표로 해왔습니다. RCA 시리즈를 통해 고객이 먼지 침입, 오일 누출 및 고온 부식과 같은 문제에 대처하여 장비의 효율적인 작동에 대한 신뢰할 수있는 보장을 제공합니다.
제품 기능 및 응용 프로그램 :
주요 응용 프로그램 : 오일 실린더의 표준 방진
장점 : 먼지 씰 회전 씰은 탁월한 수소 및 먼지 효과로 쉽게 설치할 수 있습니다. 그들은 공동의 반대 방향으로 움직이지 않을 것이며, 씰 링과 방진 링 사이에 압력이 열리지 않을 것입니다.
재료 : 폴리 우레탄, 고무
특정 응용 영역 :
일반 방진 (RCA101 ~ 105/113/114) : 먼지 침입에 저항하기 위해 엔지니어링 기계 및 자동화 장비에 널리 사용됩니다.
무겁고 유지 보수 시나리오 (RCA103/106/108) : 골격 지원 및 플랜지 고정 설계는 채굴 기계 및 오래된 실린더 변환과 같은 고 부하 시나리오에 적합합니다.
정밀도 및 가혹한 환경 (RCA115 ~ 119) : 반도체, 식품 및 의학 및 기타 산업은 크리핑, 낮은 마찰 및 내식 저항이없는 요구 사항을 충족합니다.
다중 표준 호환성 : RCA107은 영국 장비를 지원하고 RCA 시리즈는 선택 프로세스를 단순화하기 위해 ISO 6195 표준 그루브를 완전히 포함합니다.

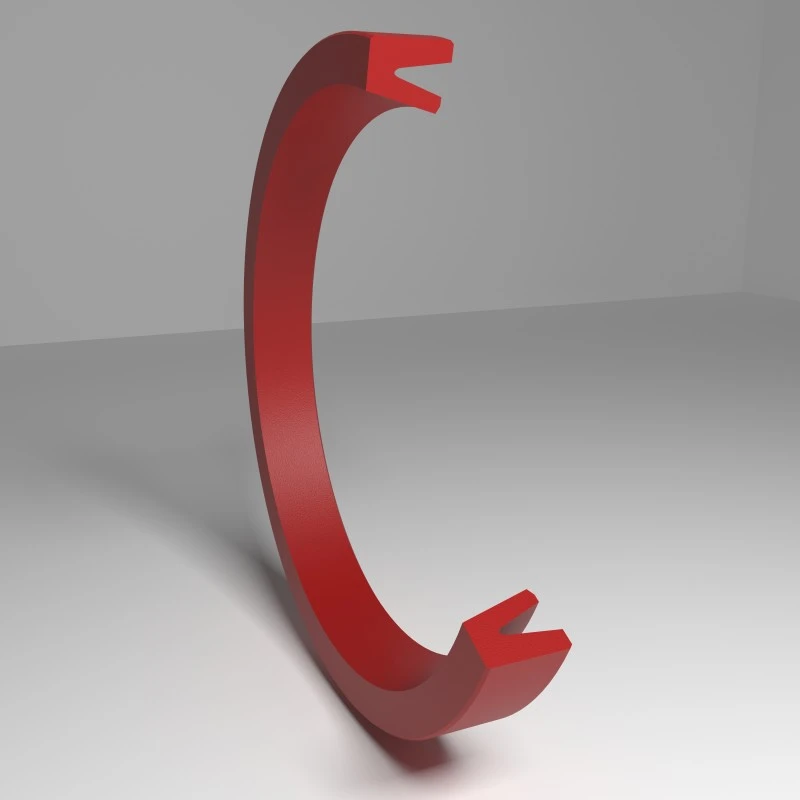

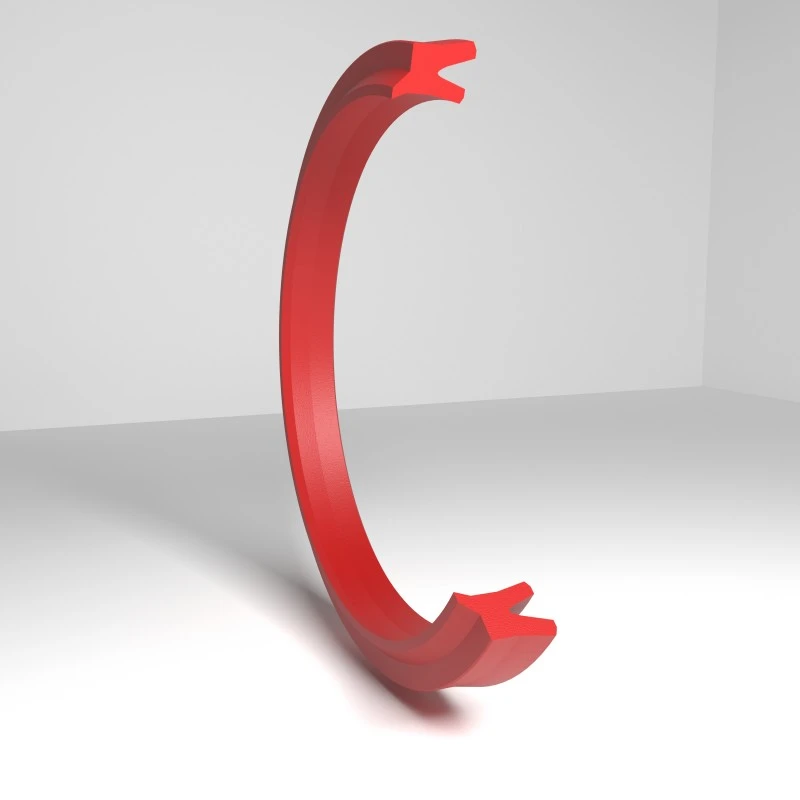

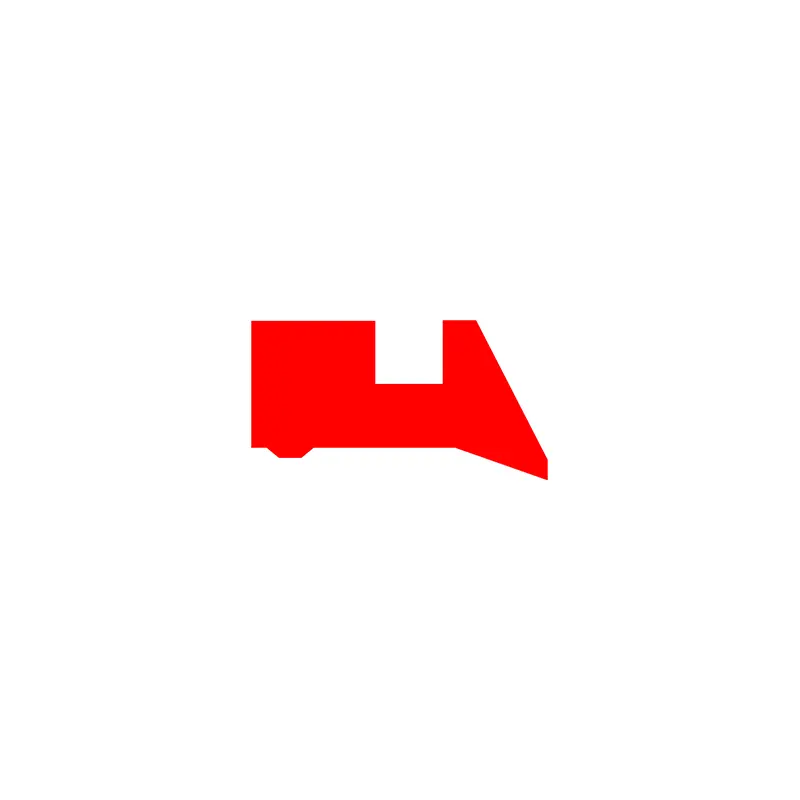

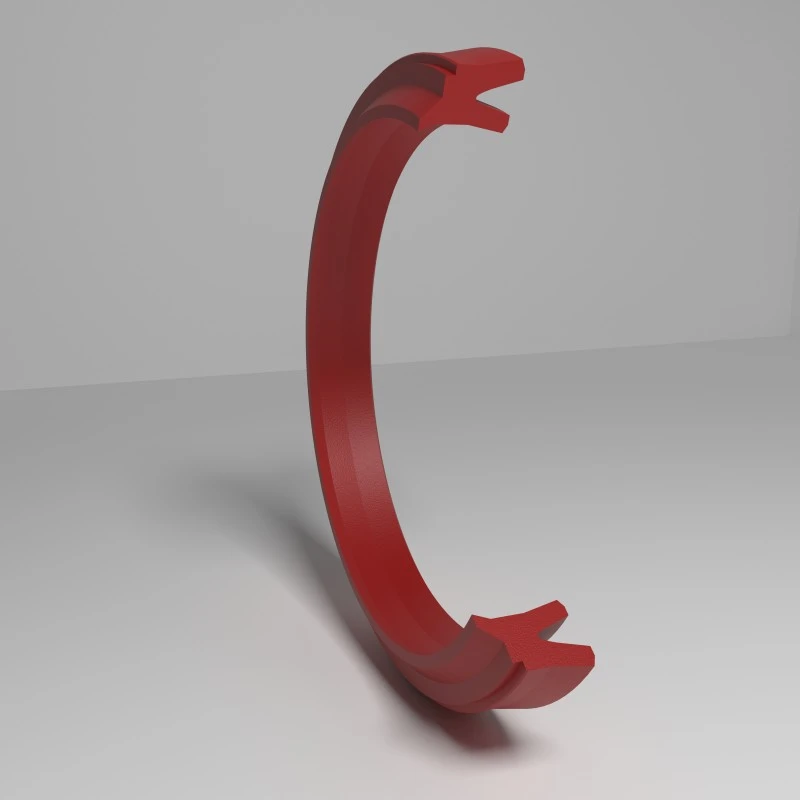

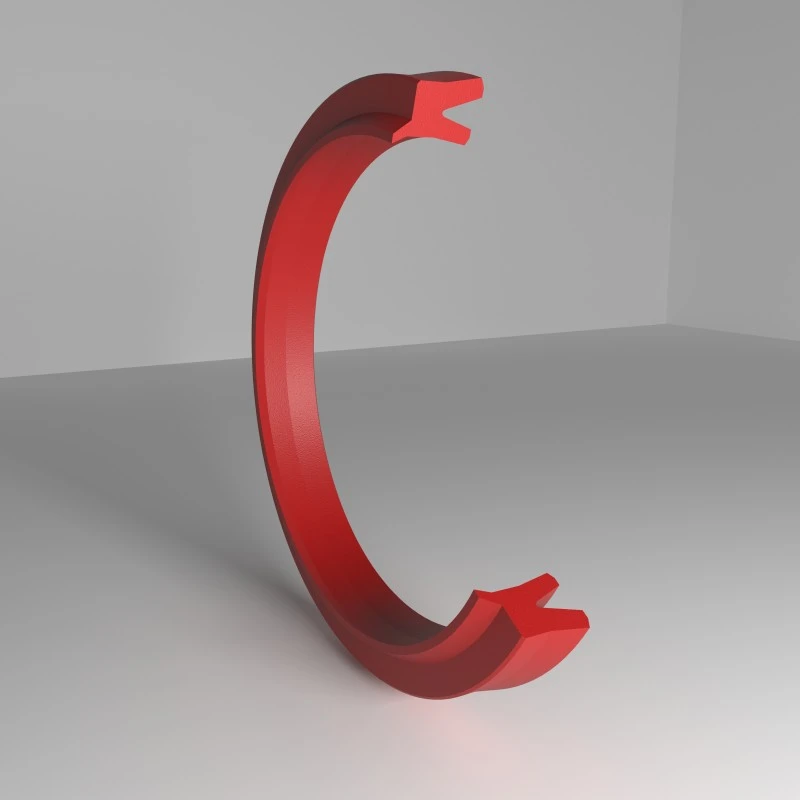

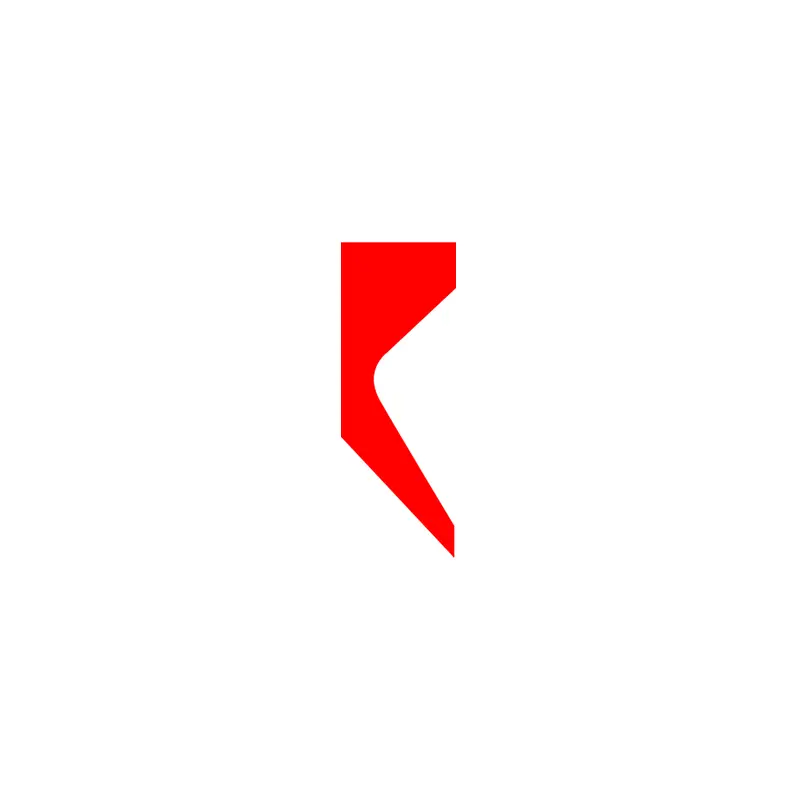

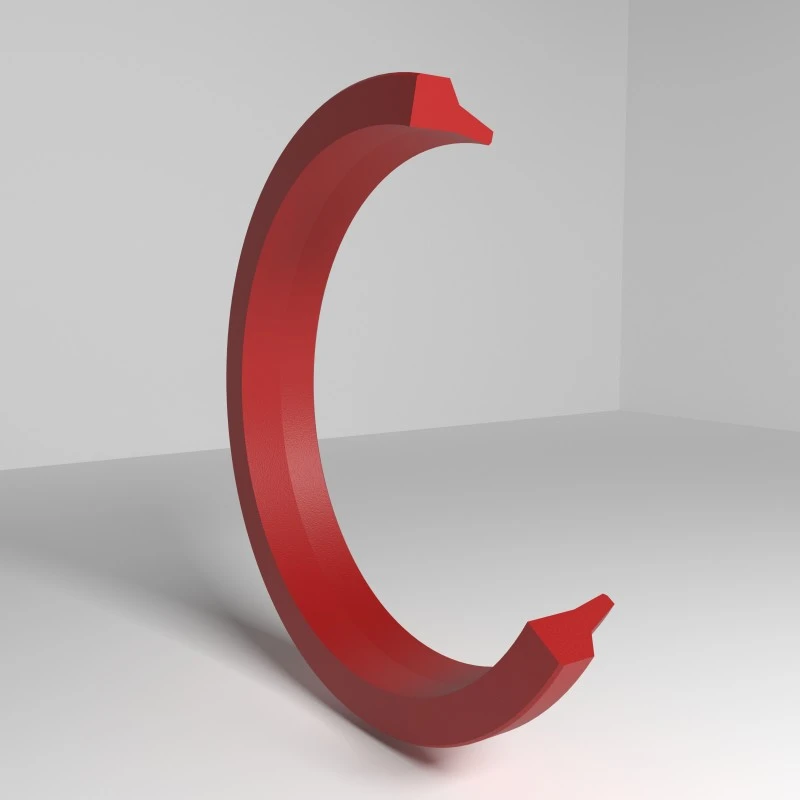

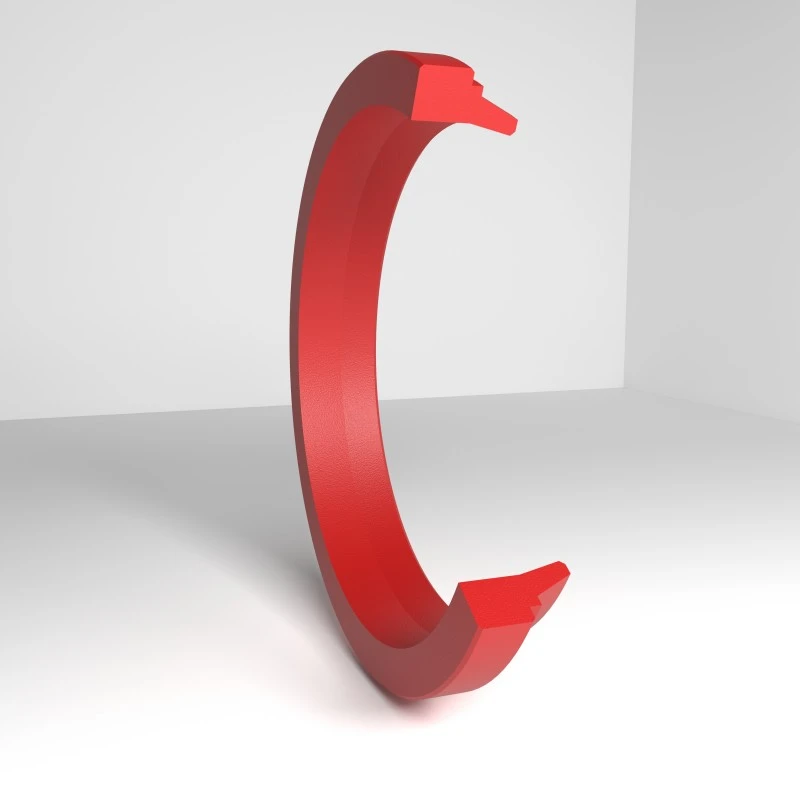

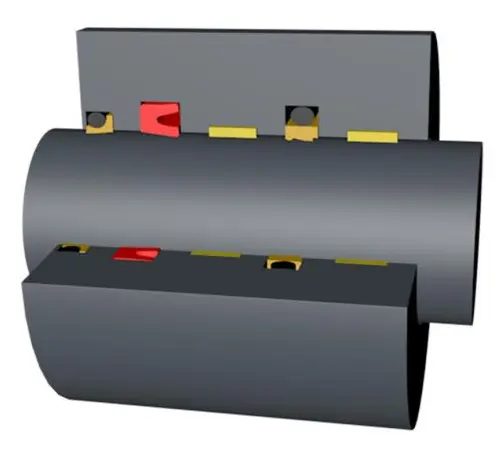

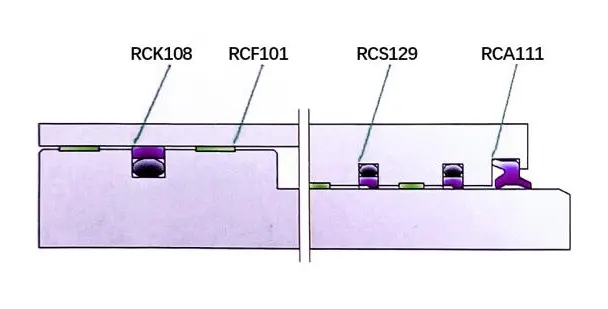

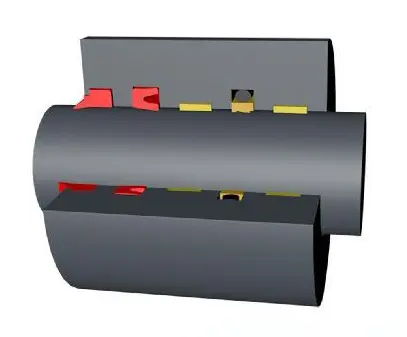

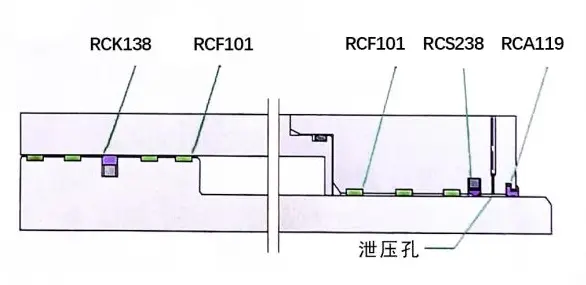

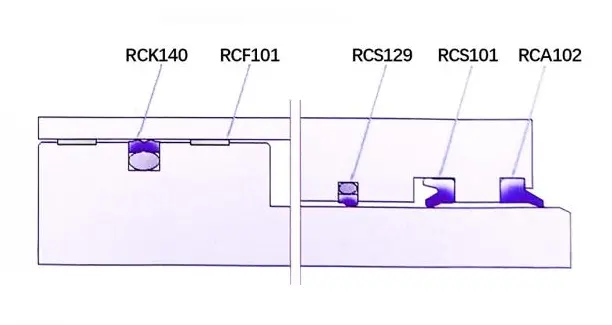

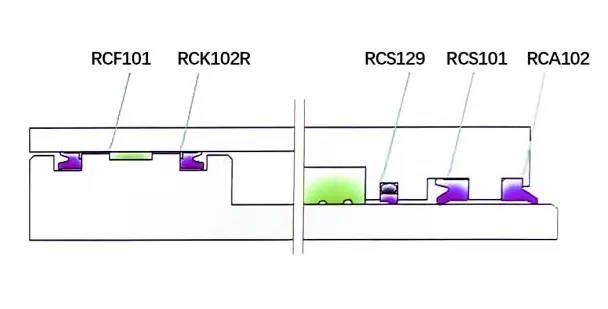

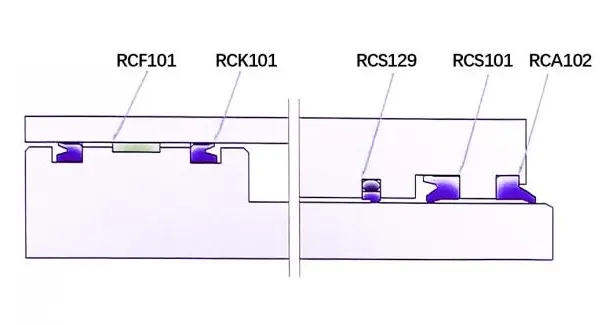

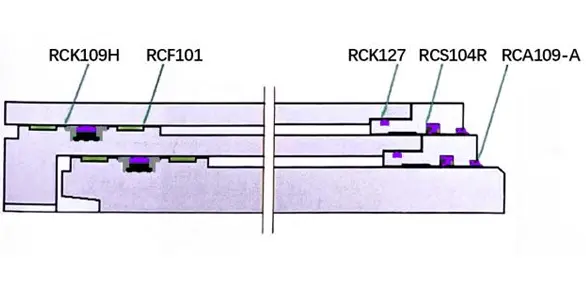

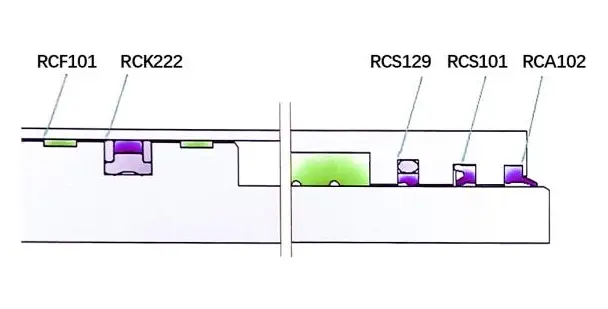

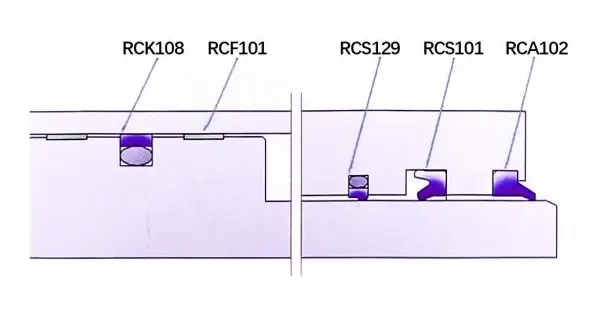

밀봉 응용 프로그램 및 실린더 설계
중공업 : 산업 예 : 중장기 도구 (단조 기계, 유압 프레스, 굽힘 기계 등), 야금 (롤링 밀, AGC 실린더 등), 채굴 (유압 지지대, 채굴 장비 등), 헤비 건설 기계 (크레인, 굴삭기 등)

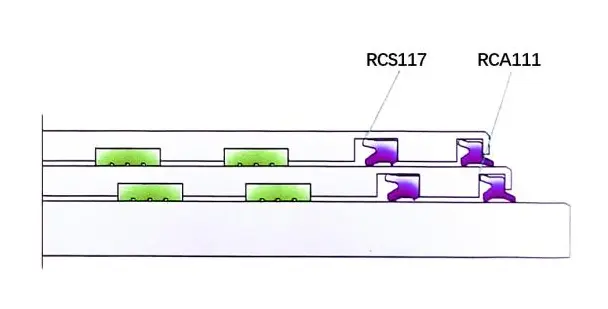

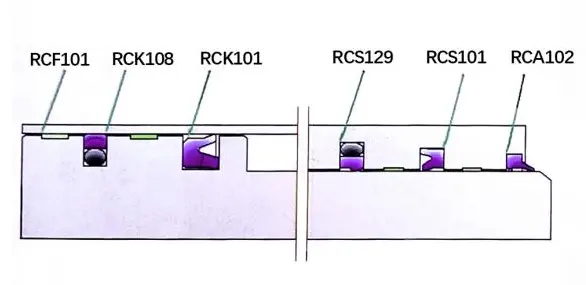

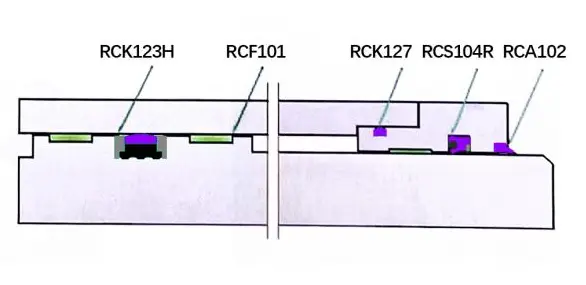

권장 밀봉 설계 :
무거운 단조 기계
야금 AGC
유압지지 열 실린더
유압 지원 가드 잭
크레인 리프팅 실린더
크레인 러핑 실린더
중간 산업 : 산업 사례 : 리프팅 장비, 농업 기계, 조명 운송 도구, 리프팅 플랫폼, 공작 기계 (굽힘 기계, 주입 성형 기계, 밀링 머신 등), 지게차, 덤프 트럭

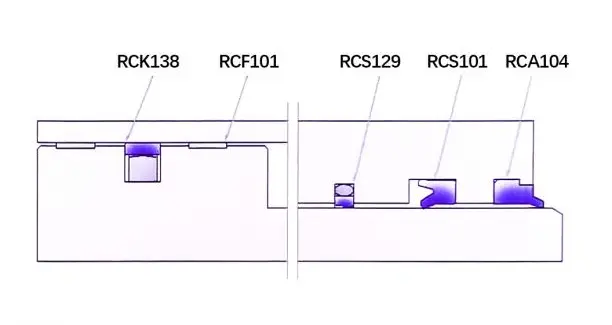

권장 밀봉 설계 :
굽힘 기계
덤프 트럭 리프팅 장치
농업 기계
리프팅 플랫폼
광 산업 : 산업 사례 : 공작 기계, 지게차, 주입 성형 기계, 농업 기계, 부서
권장 밀봉 설계 :
작은 지게차
사출 성형기

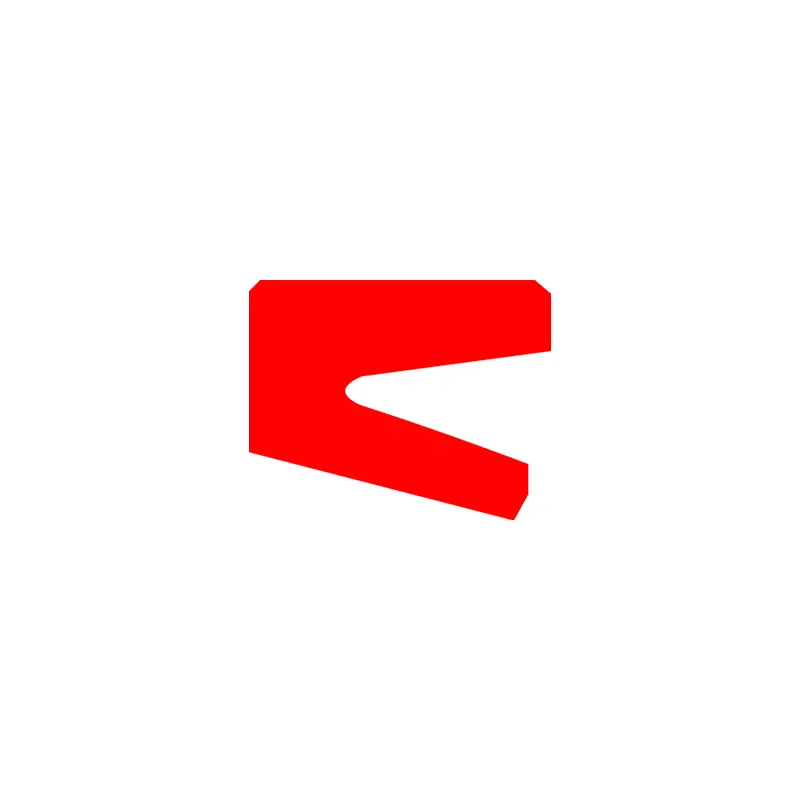

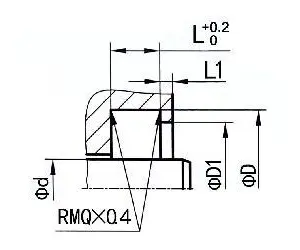

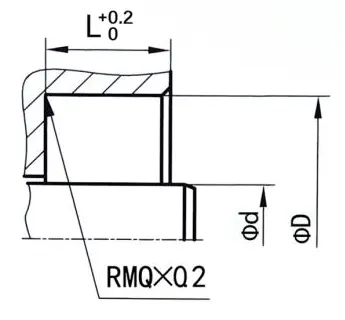

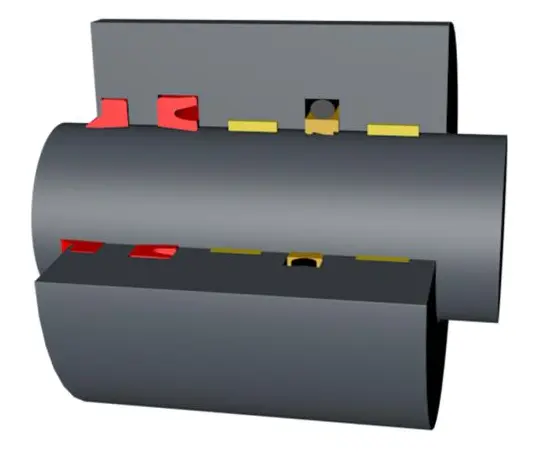

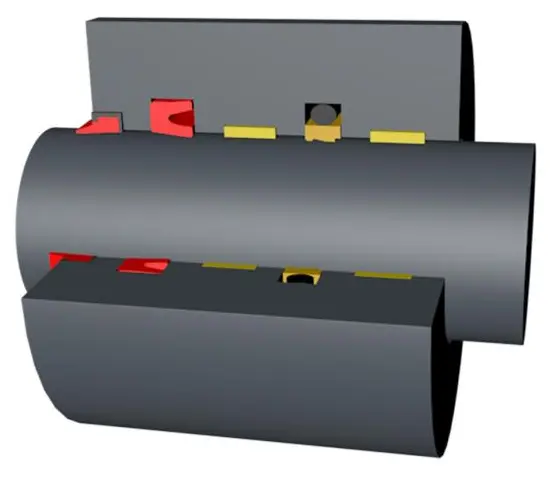

먼지 씰 그루브

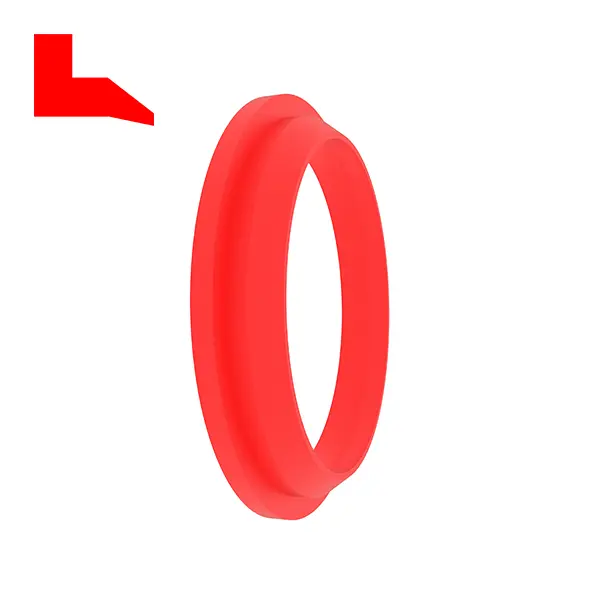

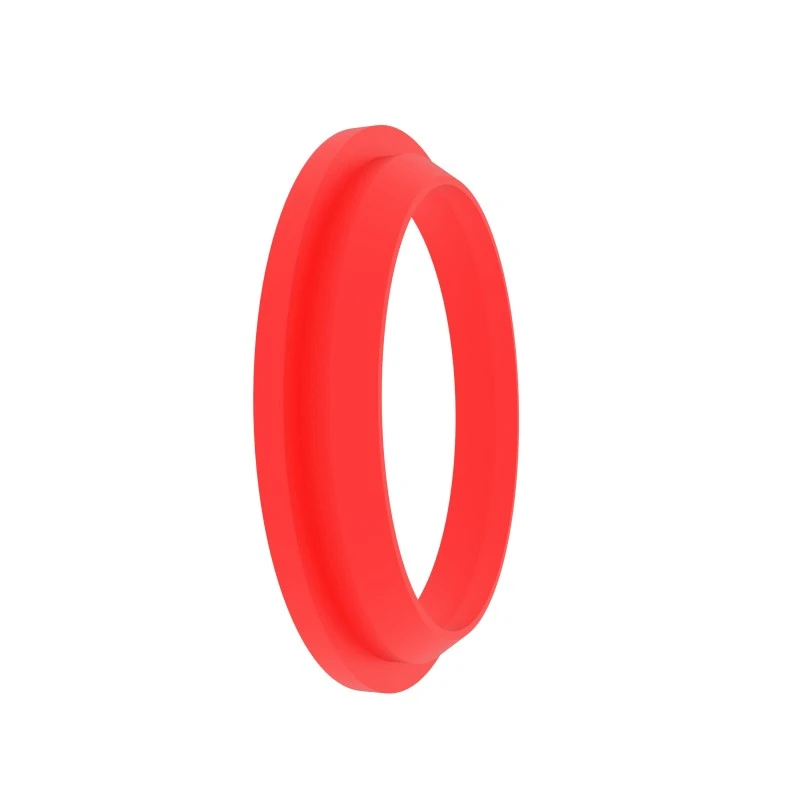

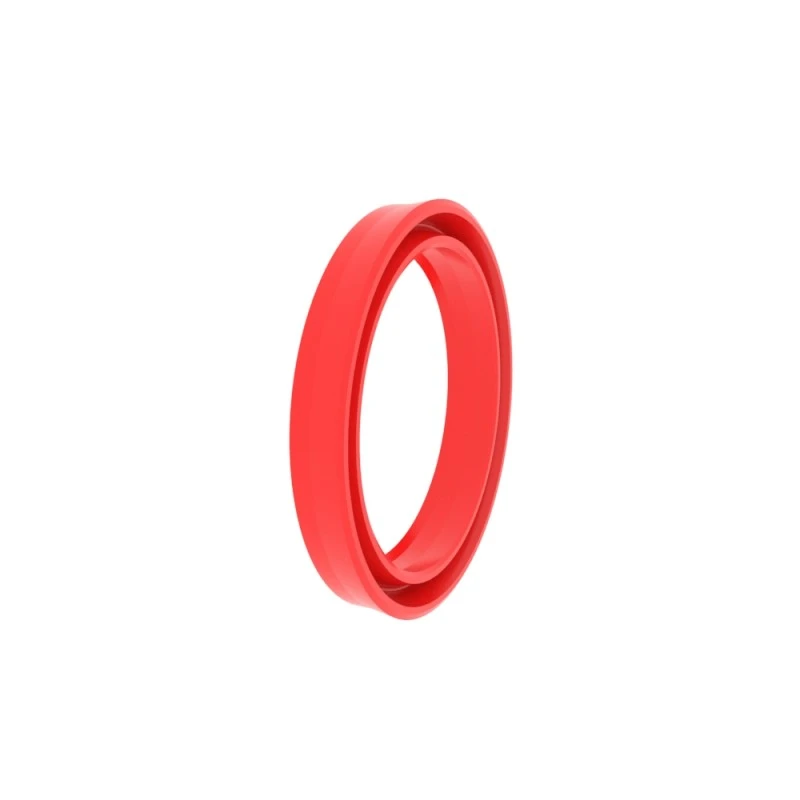

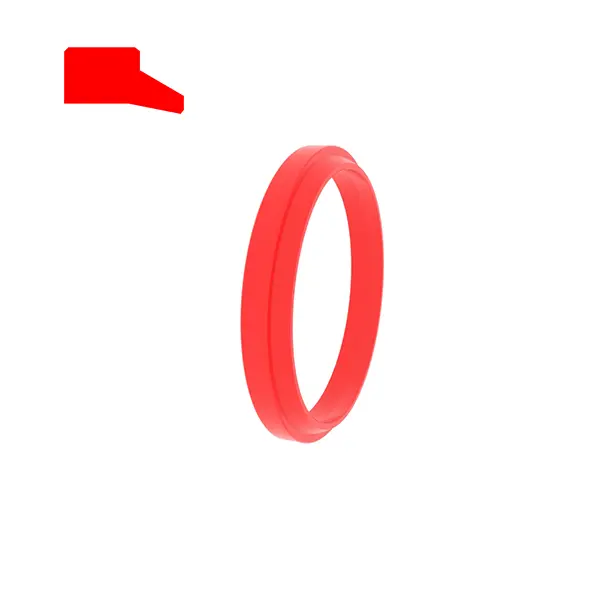

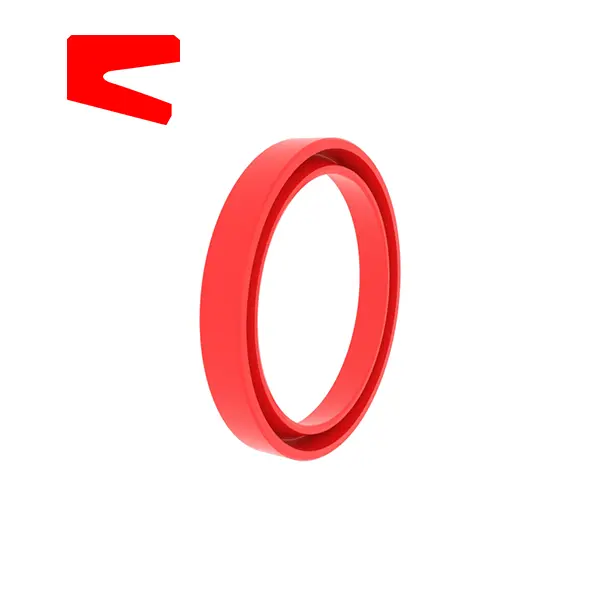

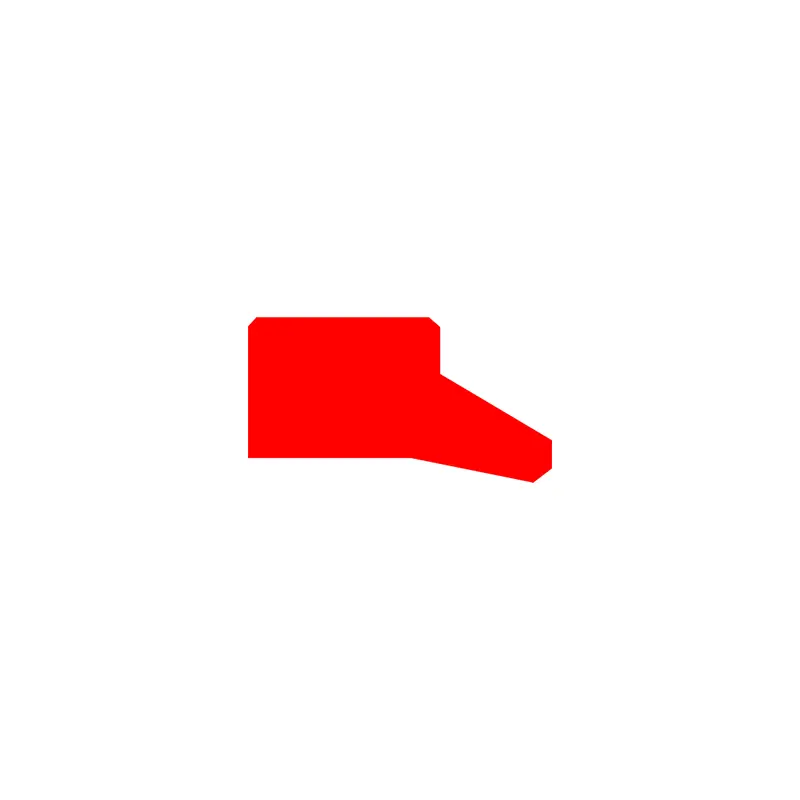

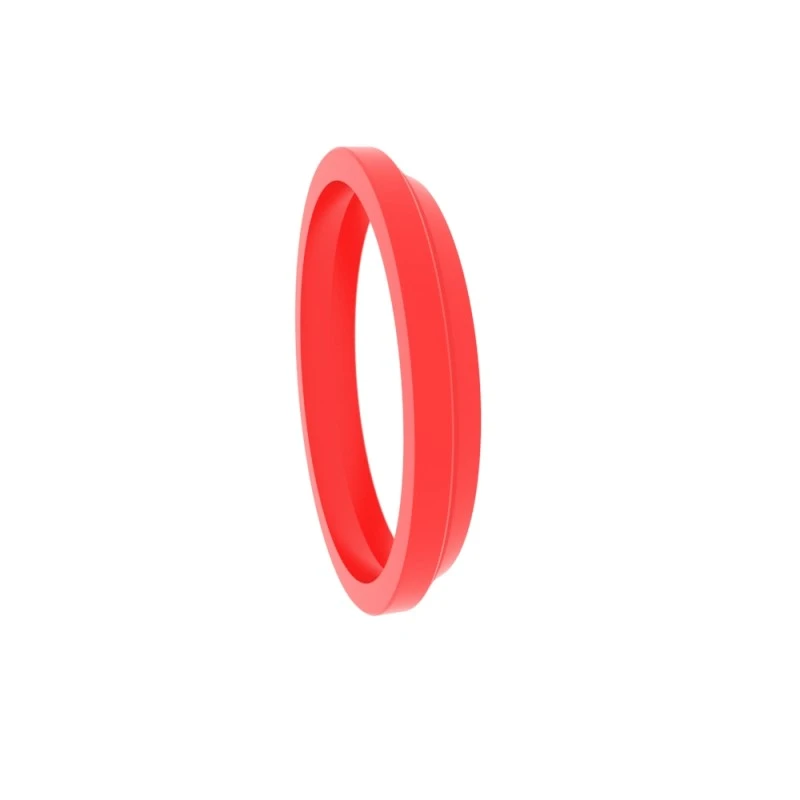

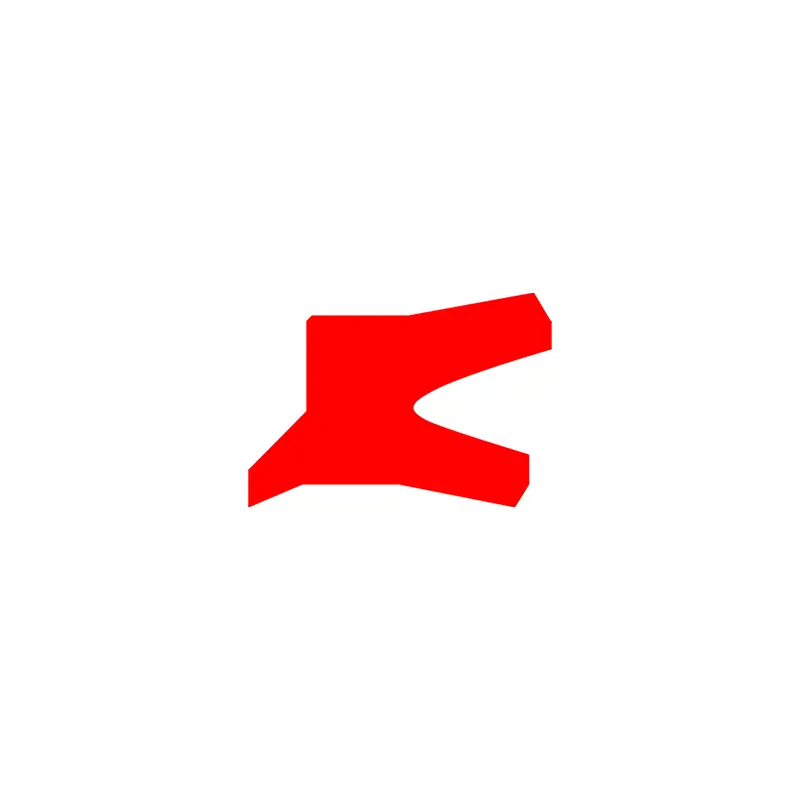

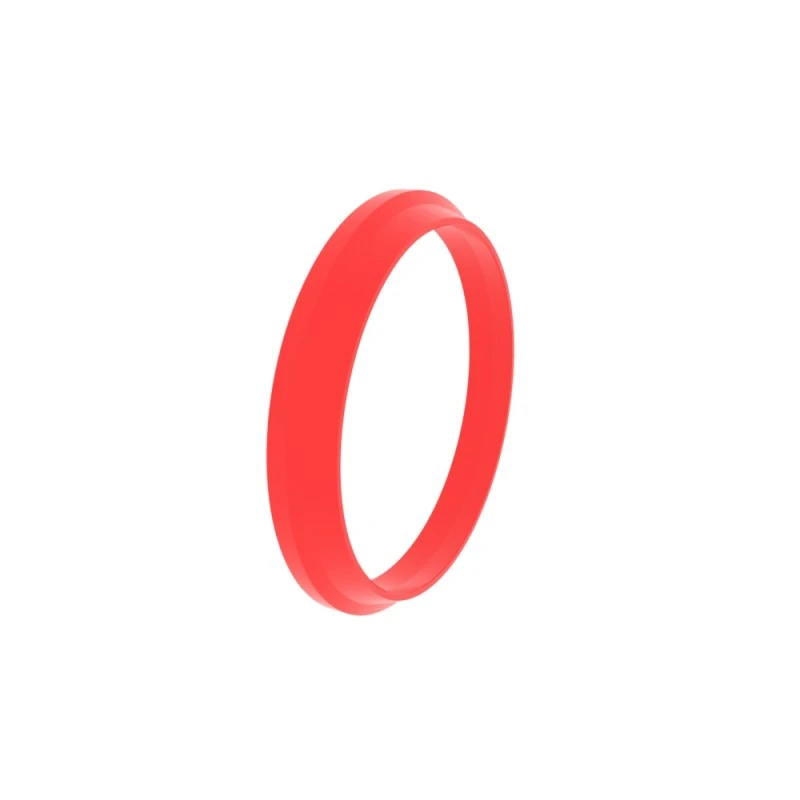

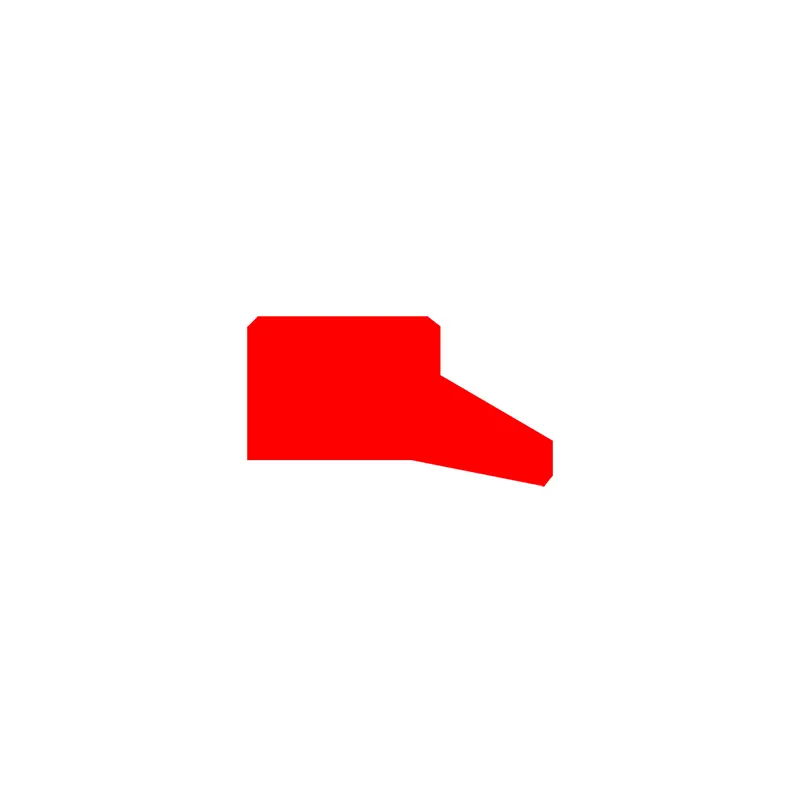

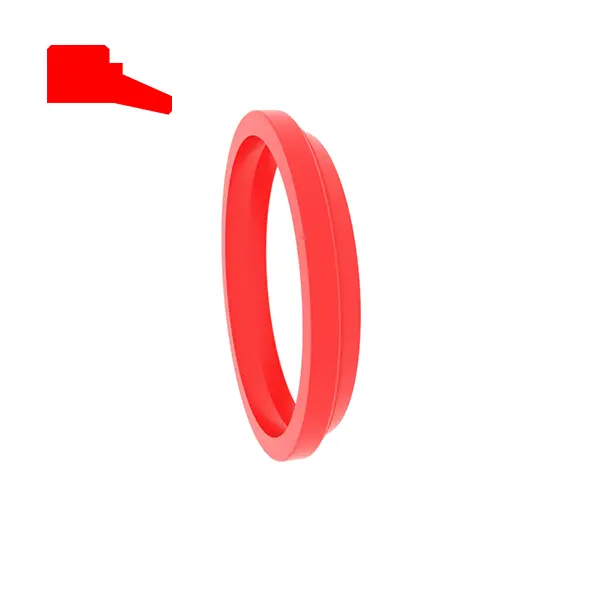

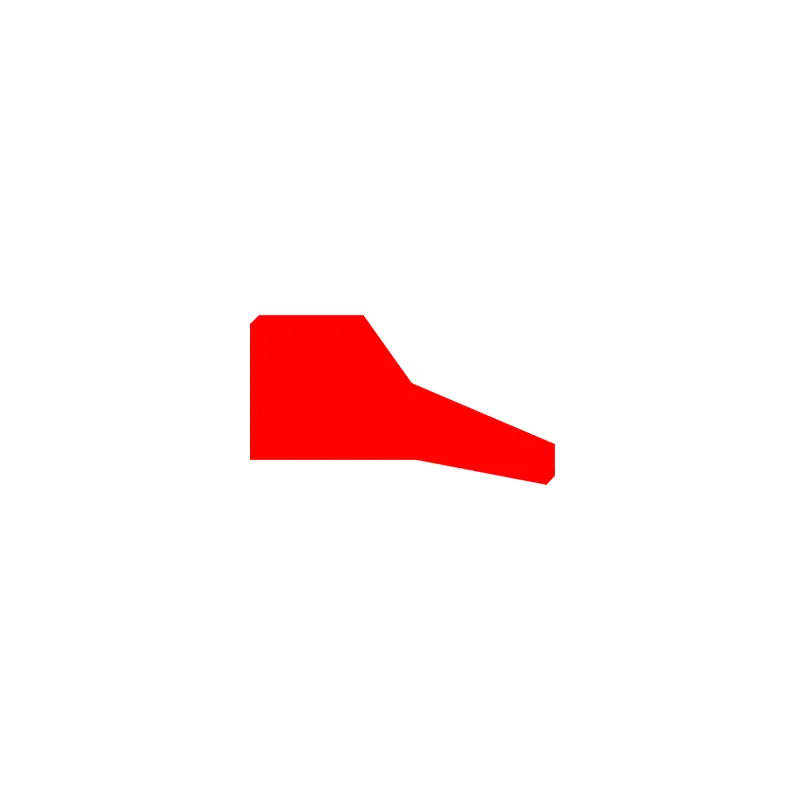

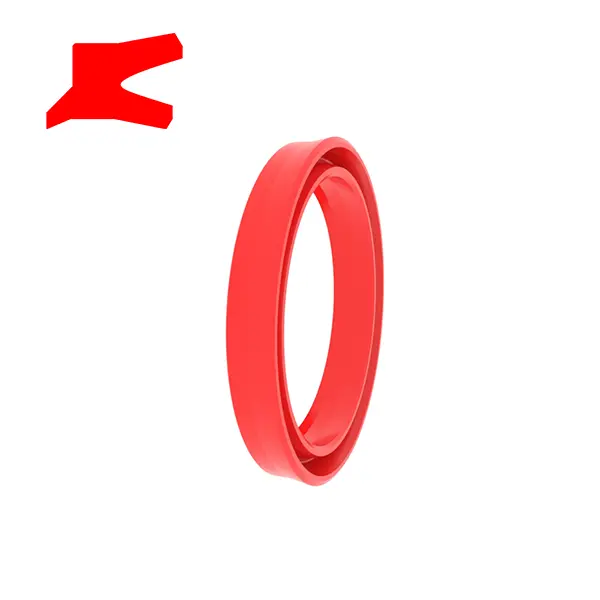

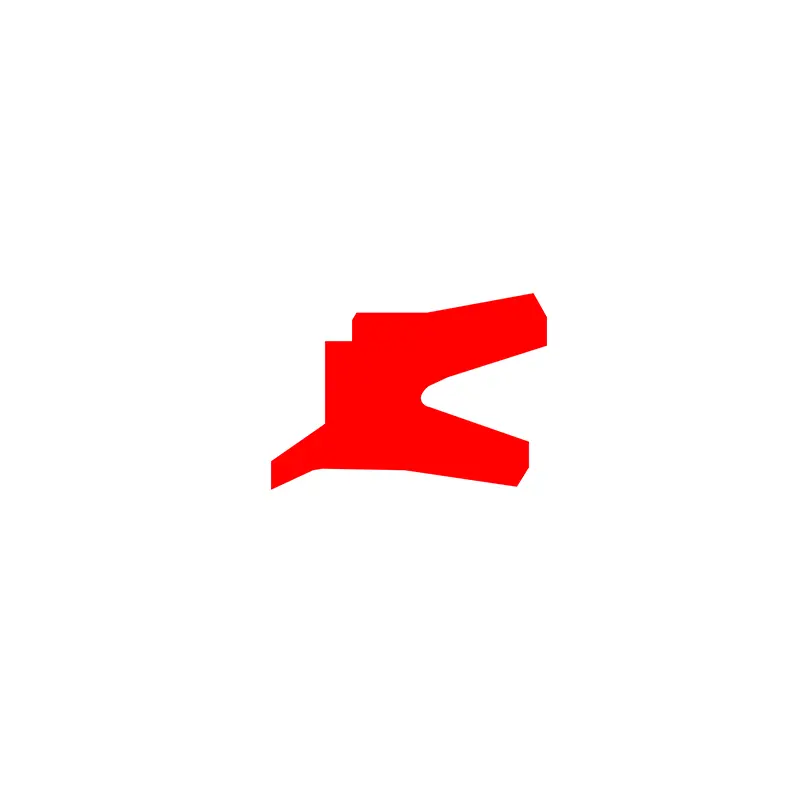

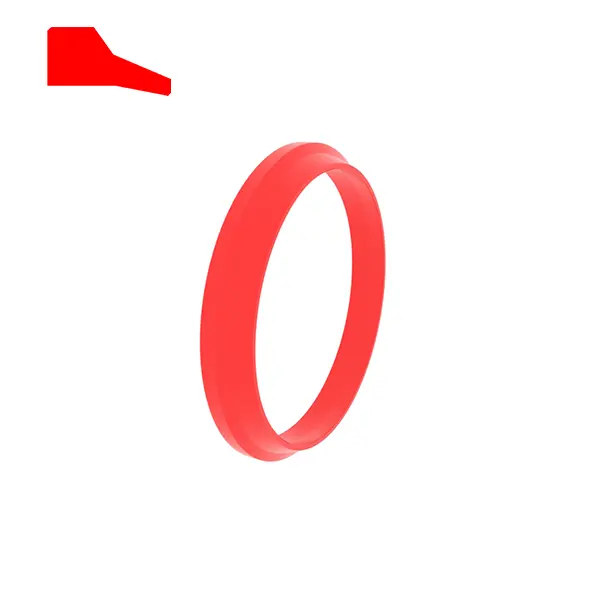

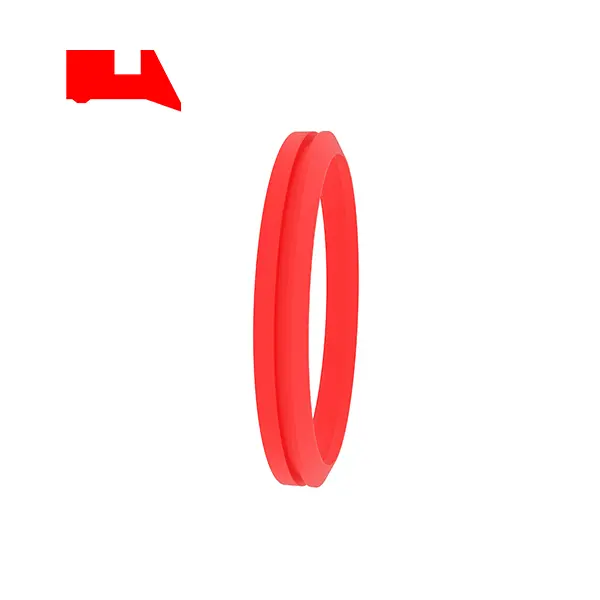

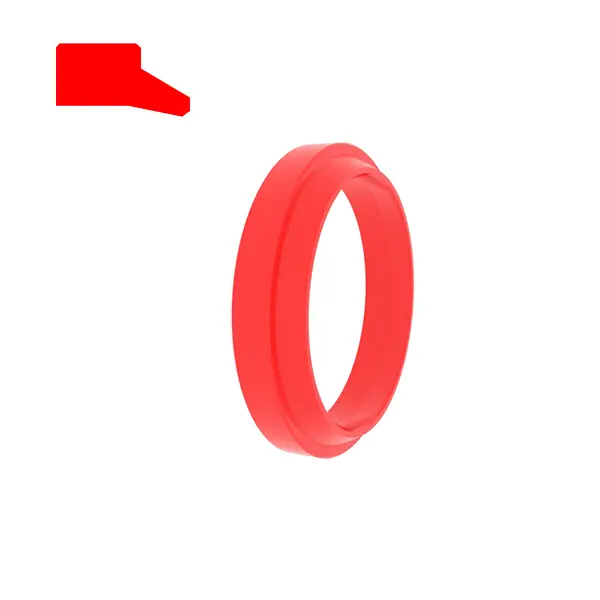

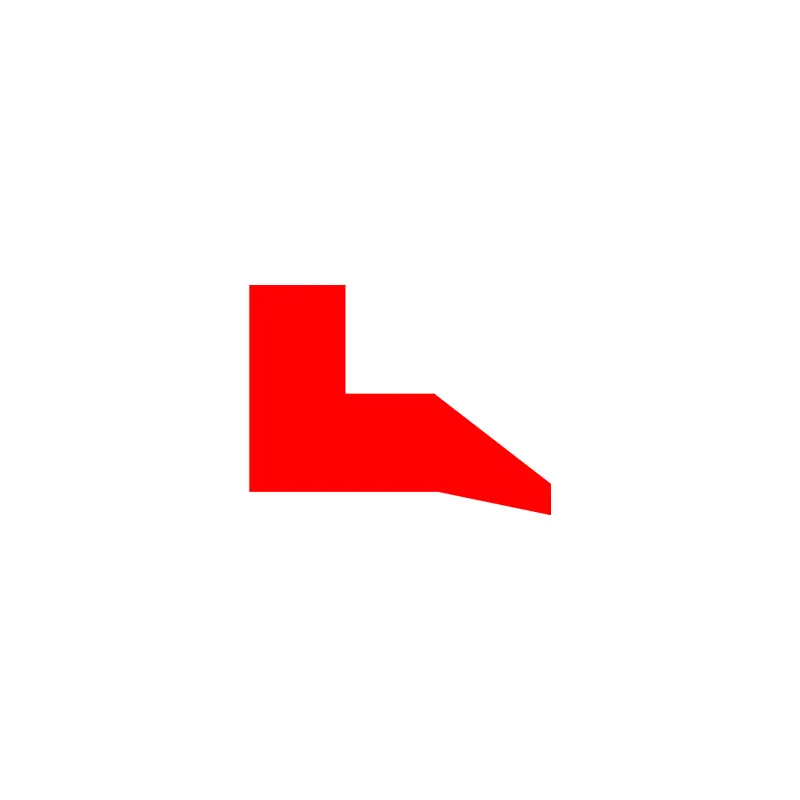

RCA101

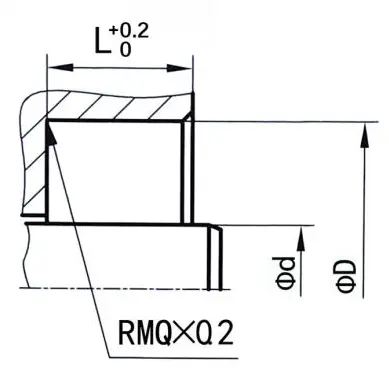

주문 크기
φd ...... 외경
φd ...... 내 직경
L ...... 그루브 너비
H ...... 먼지 씰의 총 높이
| 표면 마감 | r tmax (μm) | RA (μm) |
| 슬라이딩 표면 일치 고무/폴리 우레탄 씰 슬라이딩 표면 일치 PTFE 씰 | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| 그루브 바닥 그루브 쪽 | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP 프로파일 지원 길이 비율 | 50%-95% |
|
| 용인 | |
| φd1 H11 | L <10mm +0.2 |
| φd H11 | L. 10mm +0.3 |
주문 예
모델 : RCA101
그루브 크기 : 100x108x4/7
재료 : RC-PU-H
씰 유형 : RCA101, RCA104
주요 응용 프로그램 : 오일 실린더의 표준 먼지 보호
장점 : 간단한 설치, 우수한 반기 마법 및 방진 효과, 공동의 역 배설 없음, 밀봉 링과 먼지 링 사이의 압력 개구부가 없습니다.
재료 : 폴리 우레탄, 고무
| 그루브 예제를 봉인하십시오 | 다음은 표준 그루브 치수입니다 (크기 범위 내에서 모든 크기의 먼지 씰을 생성 할 수 있습니다) | |||||||
 |
RCA101
|
φd | φd | FD1 | L | L1 | H | |
| 6-100 | φd+8 | φd+6 | 4 | 1 | 7 | |||
|

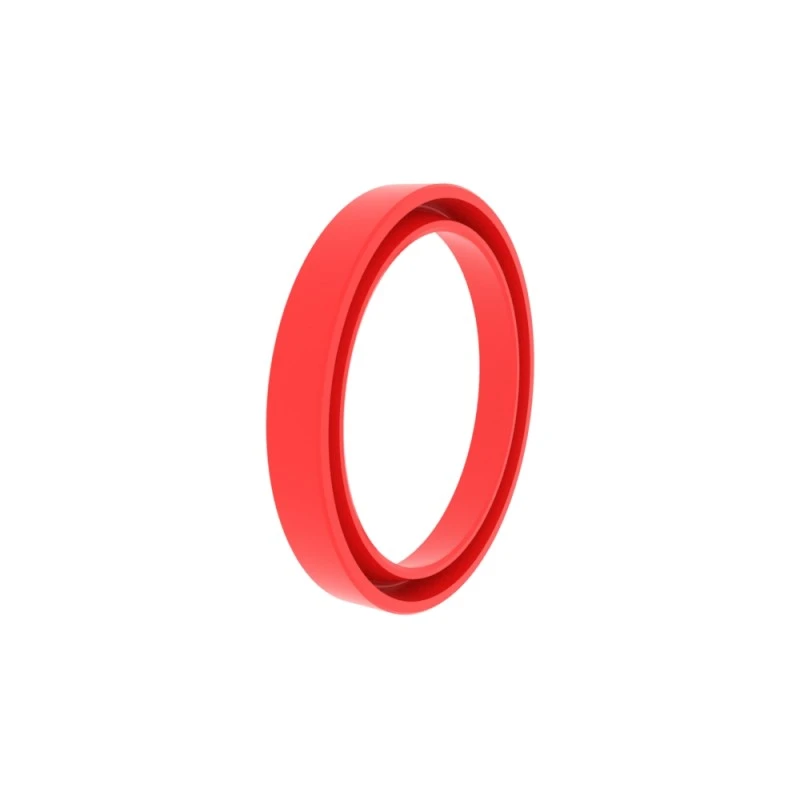

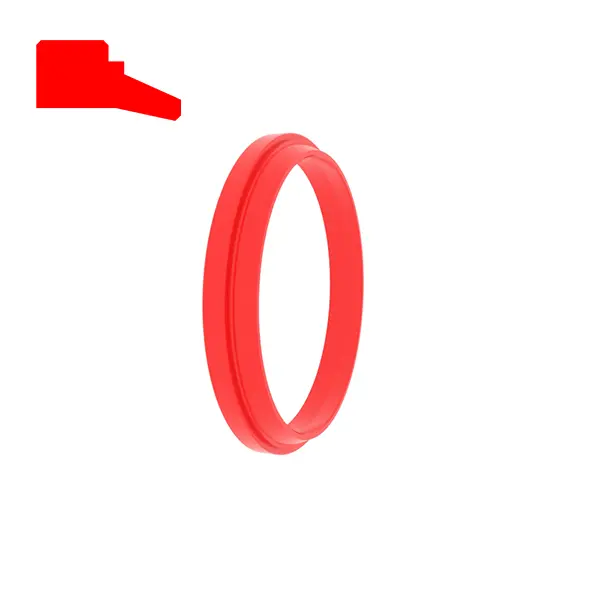

RCA104
|
100.1-149.9 | φd+12 | φd+9 | 5.5 | 1.5 | 10 | ||
| ≥150 | φd+15 | φd11 | 6.5 | 2 | 13 | |||

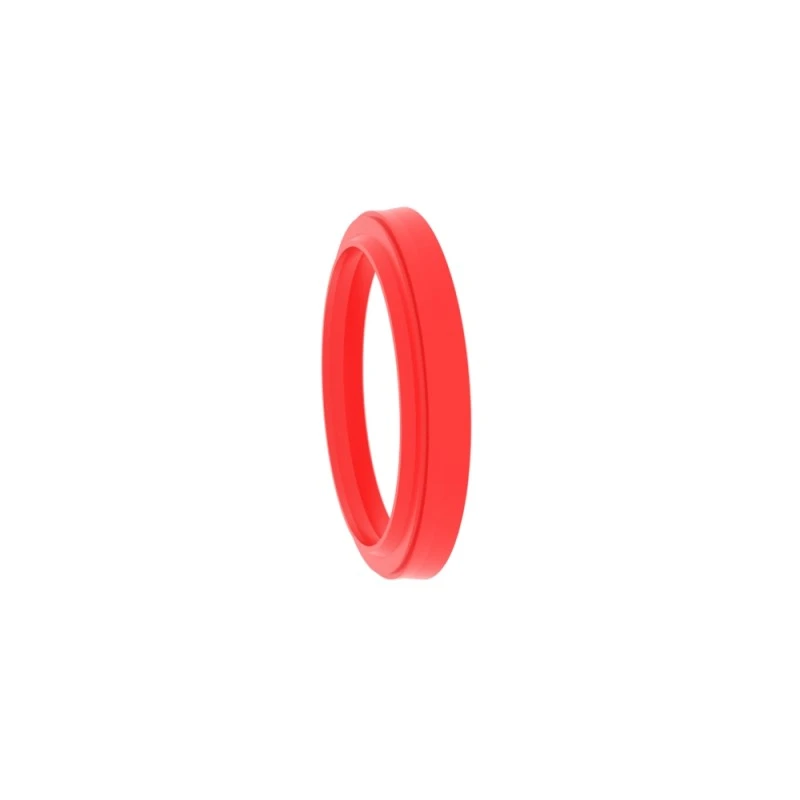

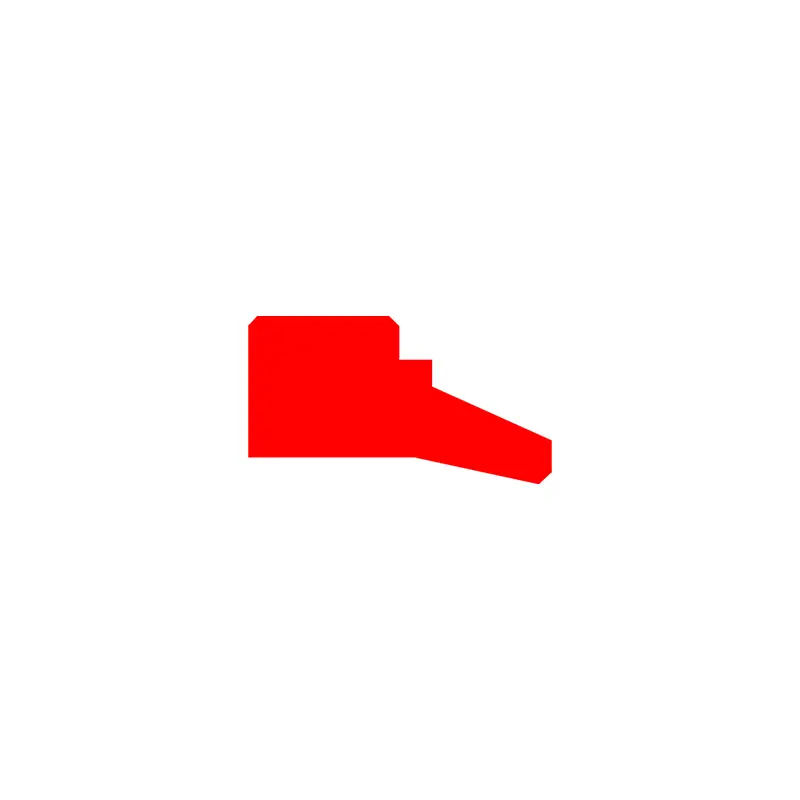

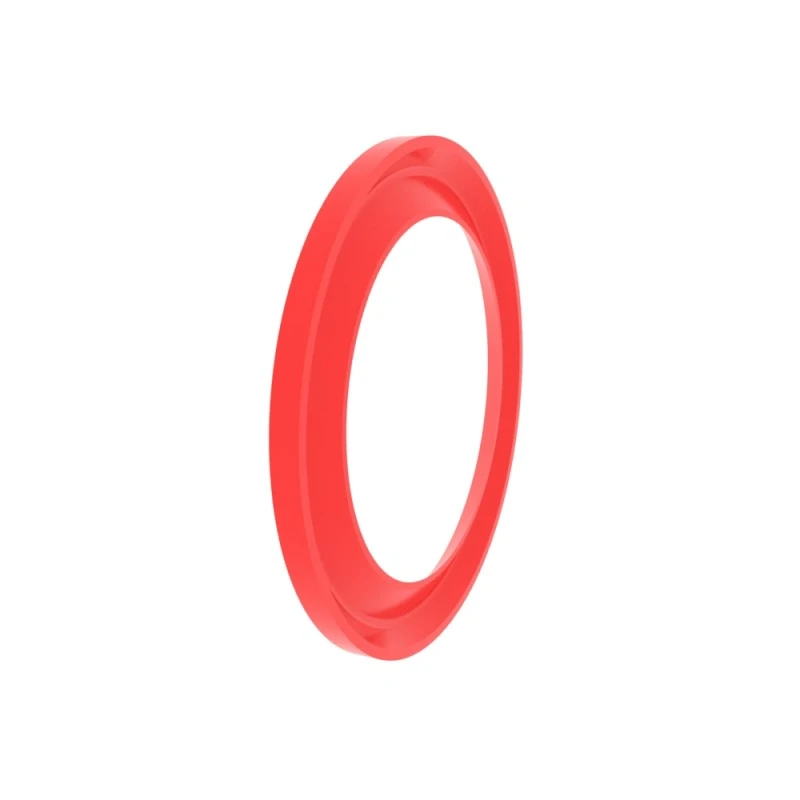

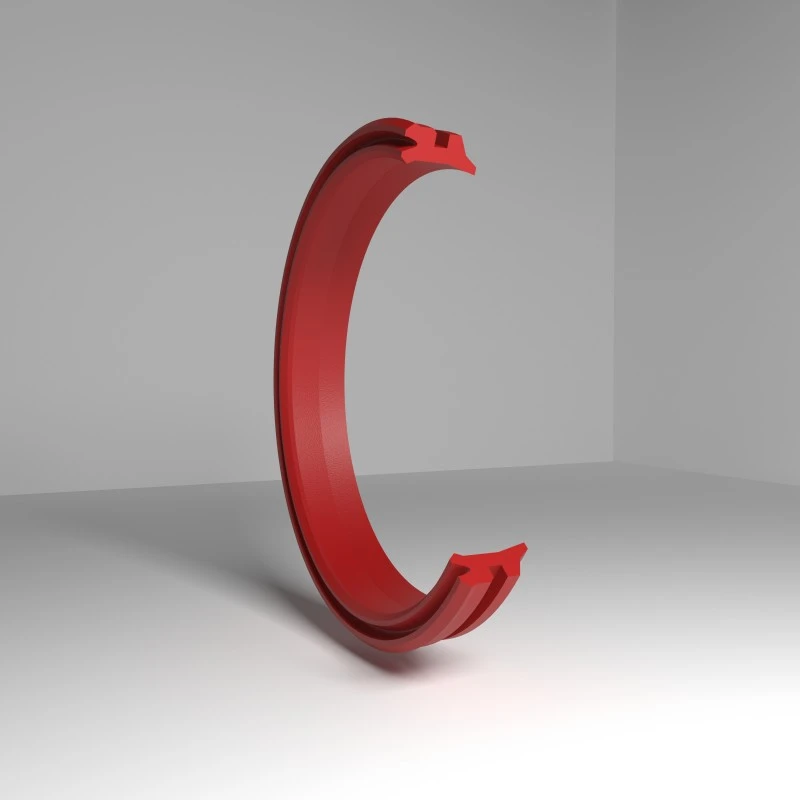

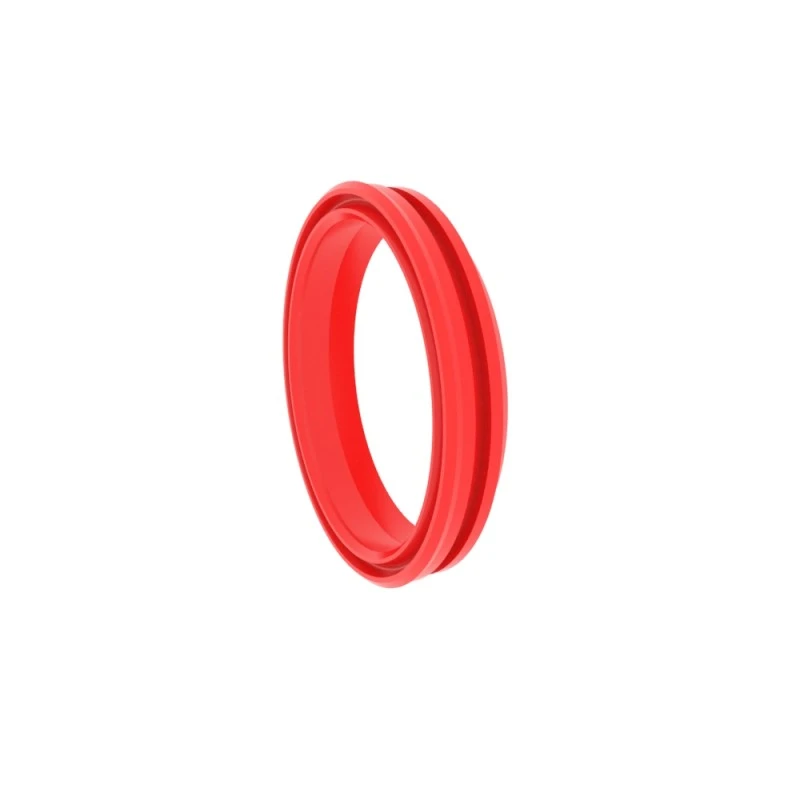

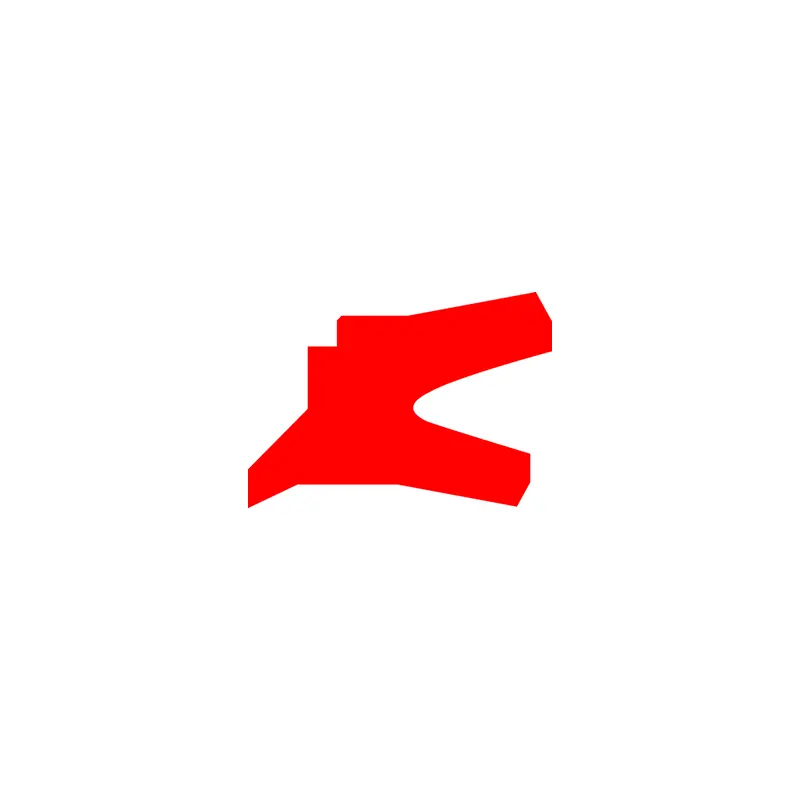

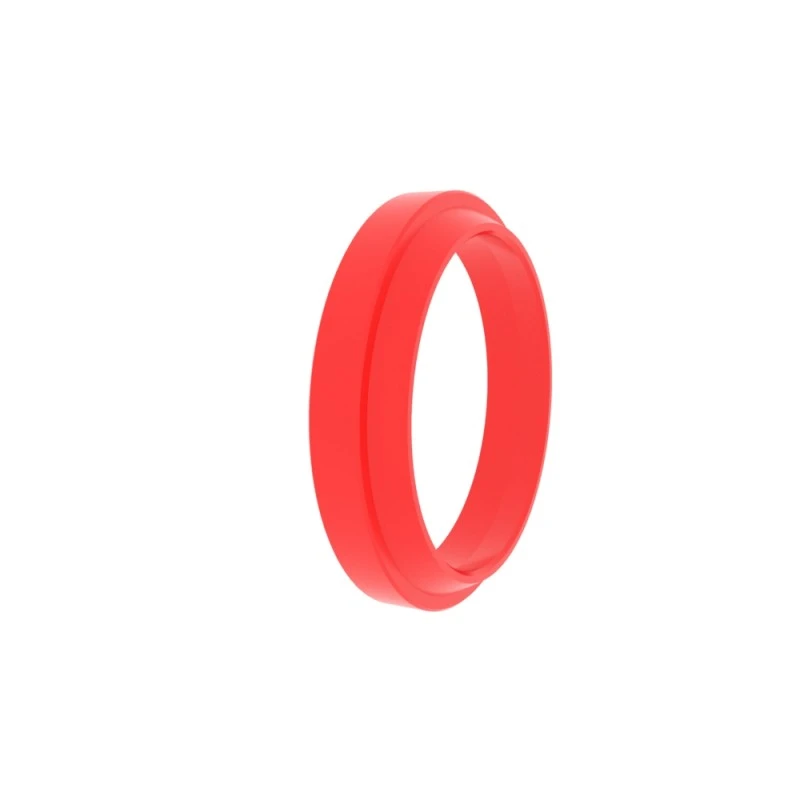

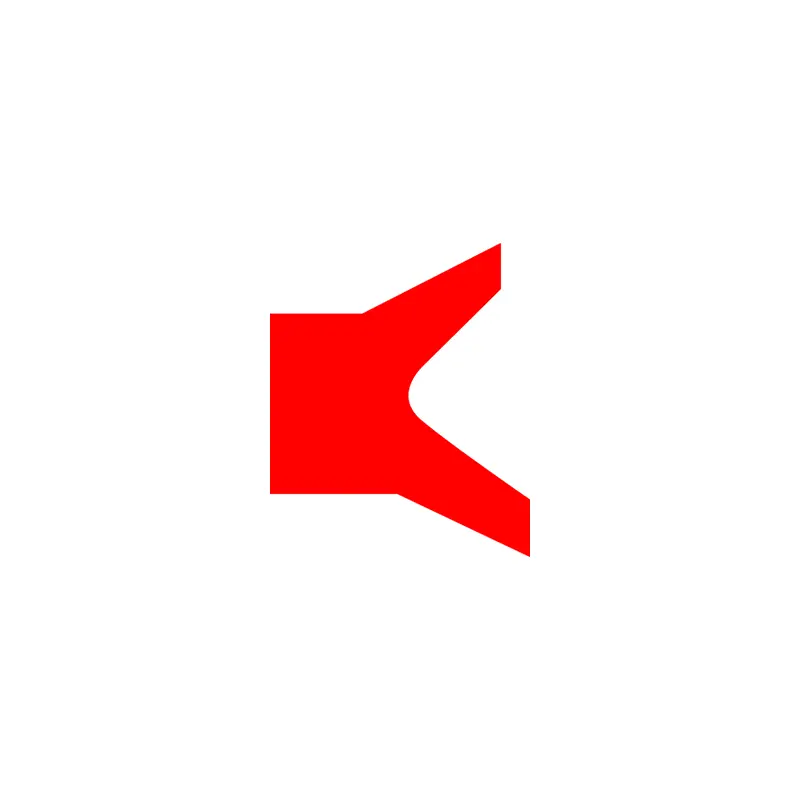

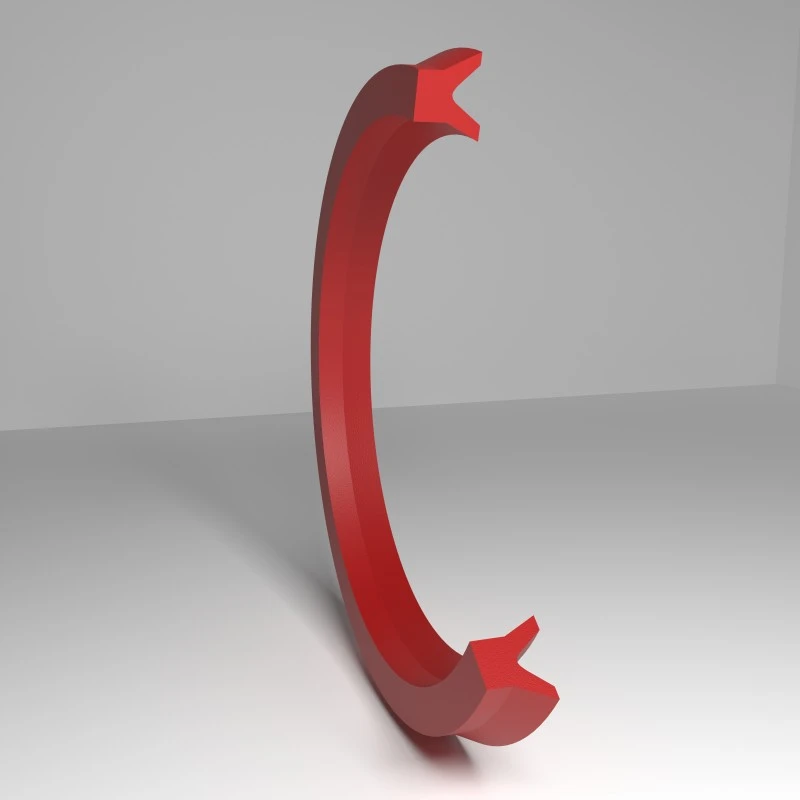

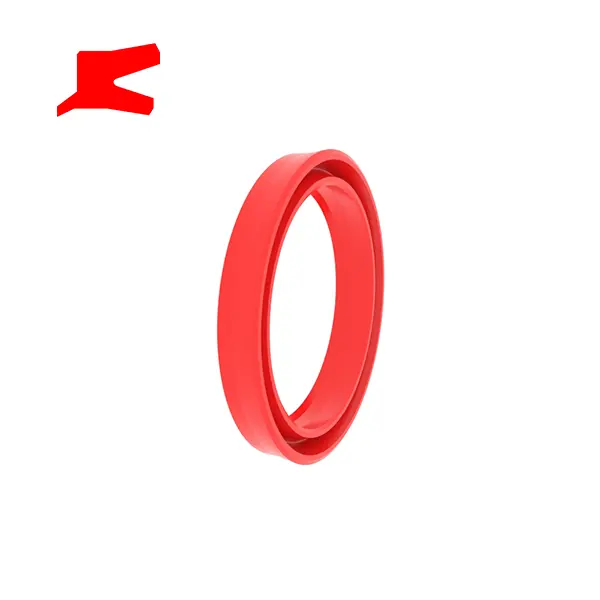

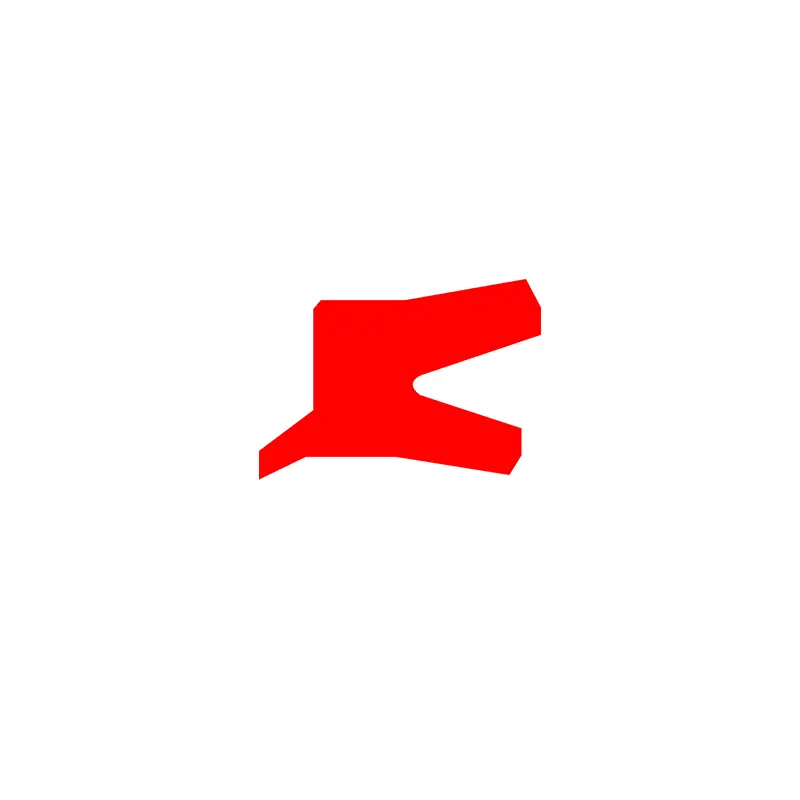

RCA102
주문 크기
φd ...... 외경
φd ...... 내 직경
L ...... 그루브 너비
H ...... 먼지 씰의 총 높이
| 표면 마감 | r tmax (μm) | RA (μm) |
| 슬라이딩 표면 일치 고무/폴리 우레탄 씰 슬라이딩 표면 일치 PTFE 씰 | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| 그루브 바닥 그루브 쪽 | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP 프로파일 지원 길이 비율 | 50%-95% |
|
| 용인 | |
| φd1 H11 | L <10mm +0.2 |
| φd H11 | L. 10mm +0.3 |
주문 예
모델 : RCA102
그루브 크기/총 먼지 씰 높이 : 100x115x8.5
재료 : RC-PU-H
씰 유형 : RCA102, RCA105, RCA211
주요 응용 프로그램 : 주로 슬라이딩 콤비 씰과 함께 사용됩니다
장점 : 우수한 마찰 성능, RCA211 양방향 씰
재료 : (매우 높은 경도) 폴리 우레탄, 고무

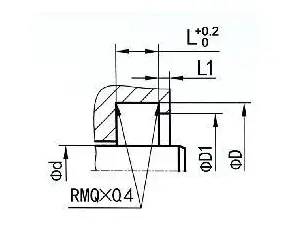

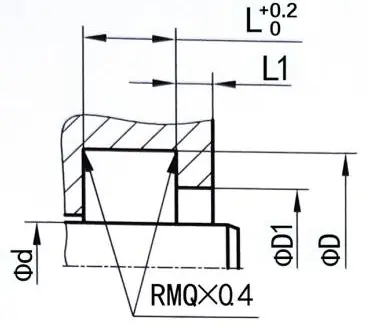

| 그루브 예제를 봉인하십시오 | 다음은 표준 그루브 치수입니다 (크기 범위 내에서 모든 크기의 먼지 씰을 생성 할 수 있습니다) | |||||||
 |
RCA102
|
φd | φd | FD1 | L | L1 | H | |
|
RCA105
|
6-49.9 | φd+8 | φd+4 | 5 | ≥2 | 6 | ||
|
RCA211
|
50-99.9 | φd+10 | φd+5 | 6 | ≥2 | 7 | ||
| ＞ 100 | φd+15 | φd+7.5 | 8.5 | ≥2 | 11.5 | |||

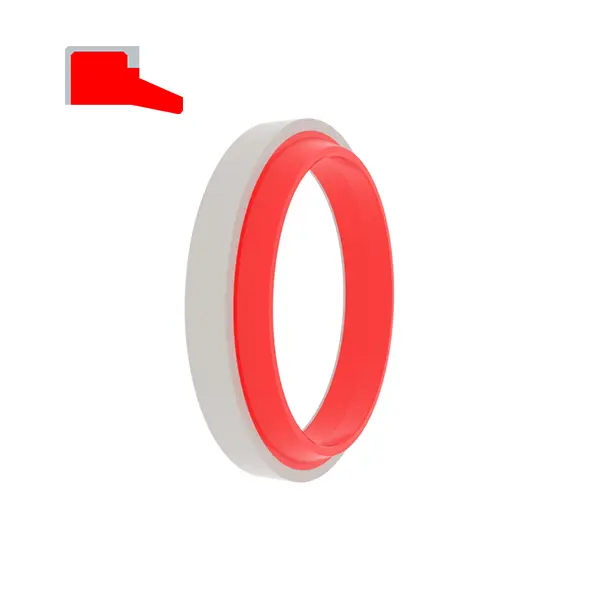

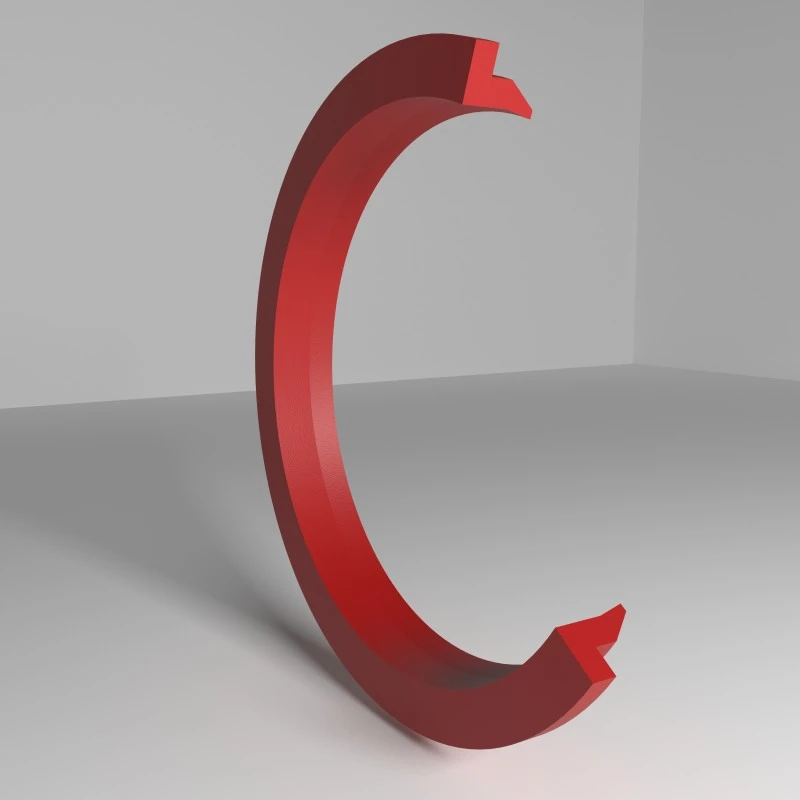

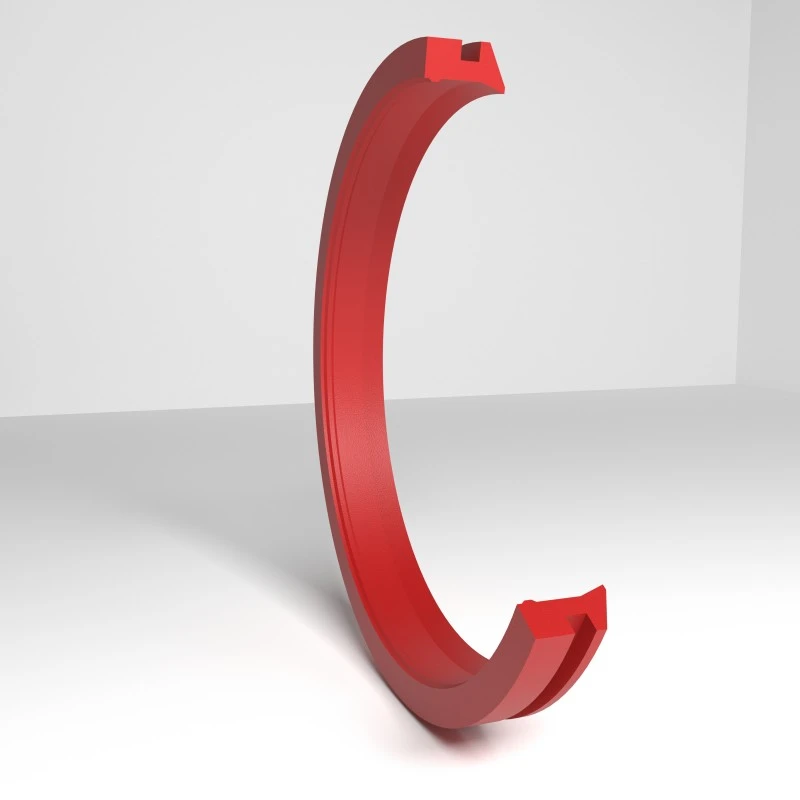

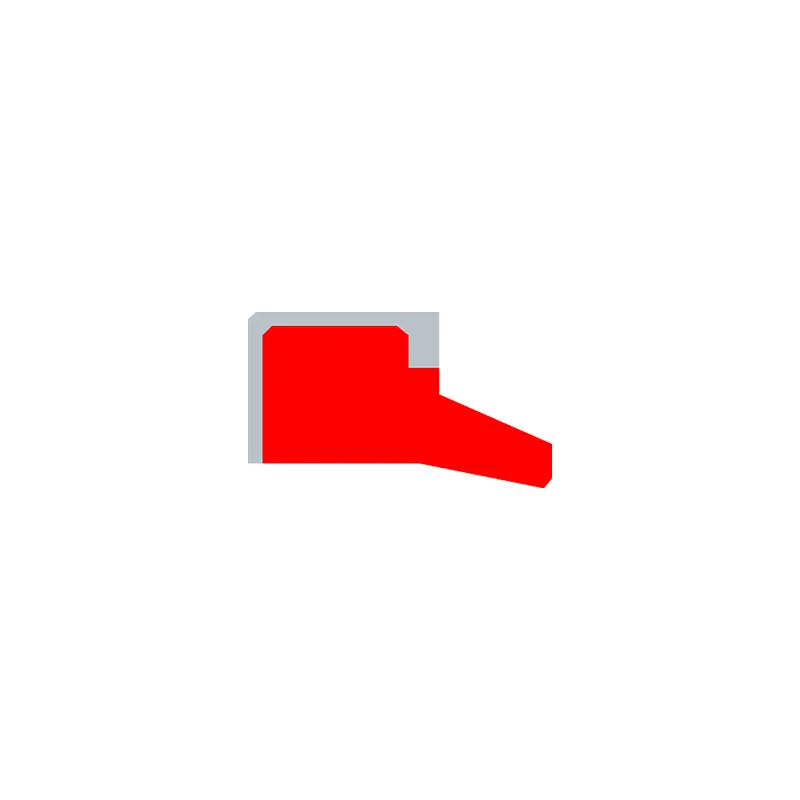

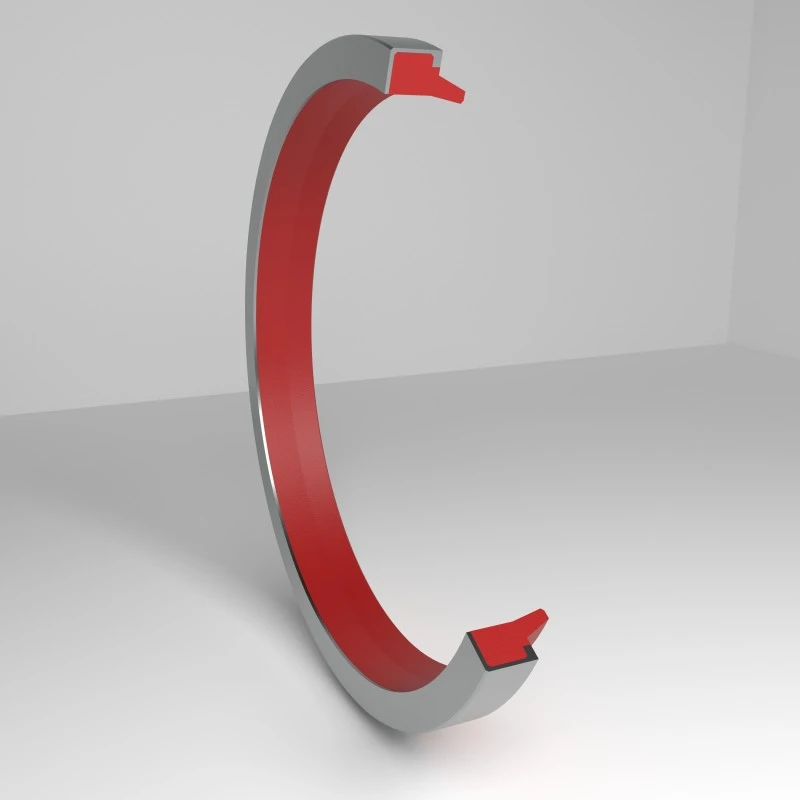

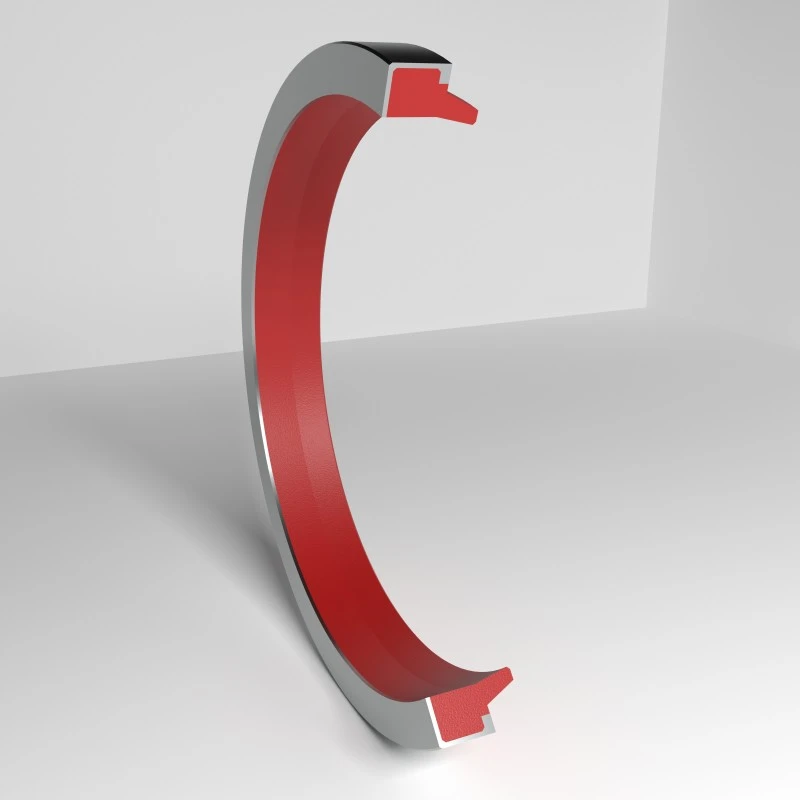

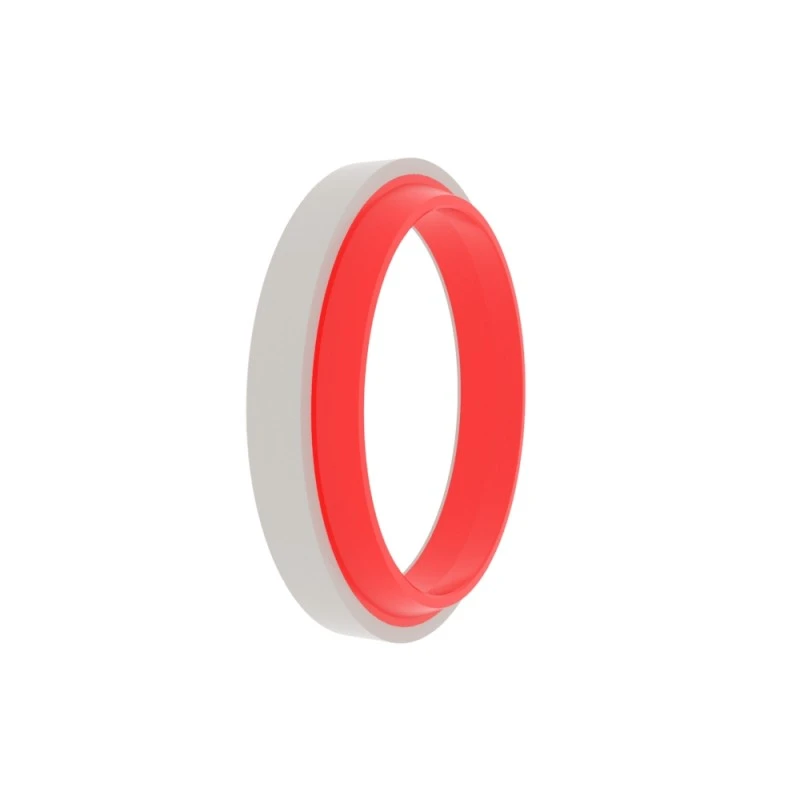

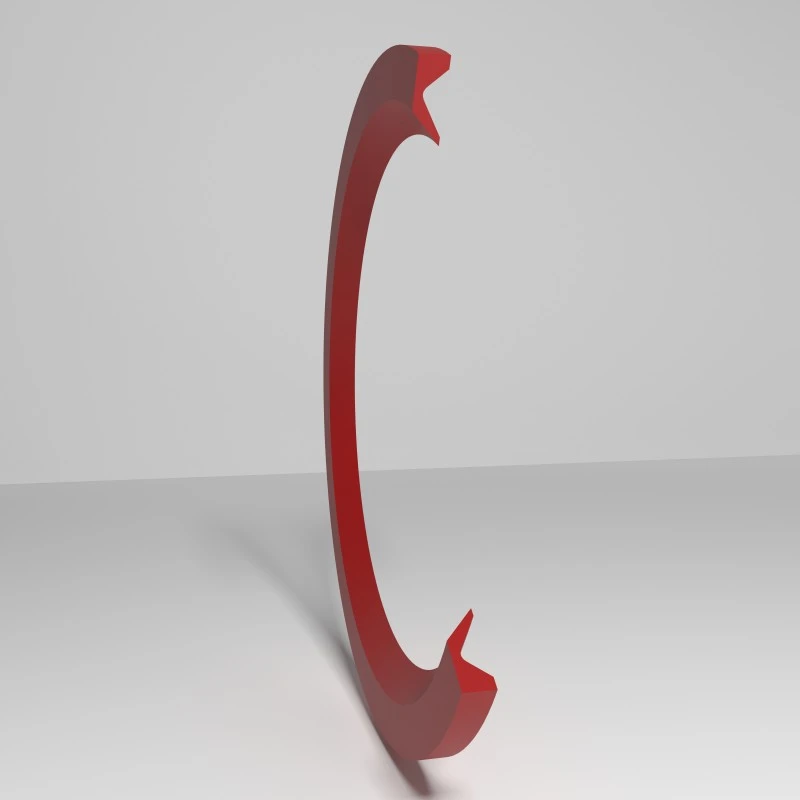

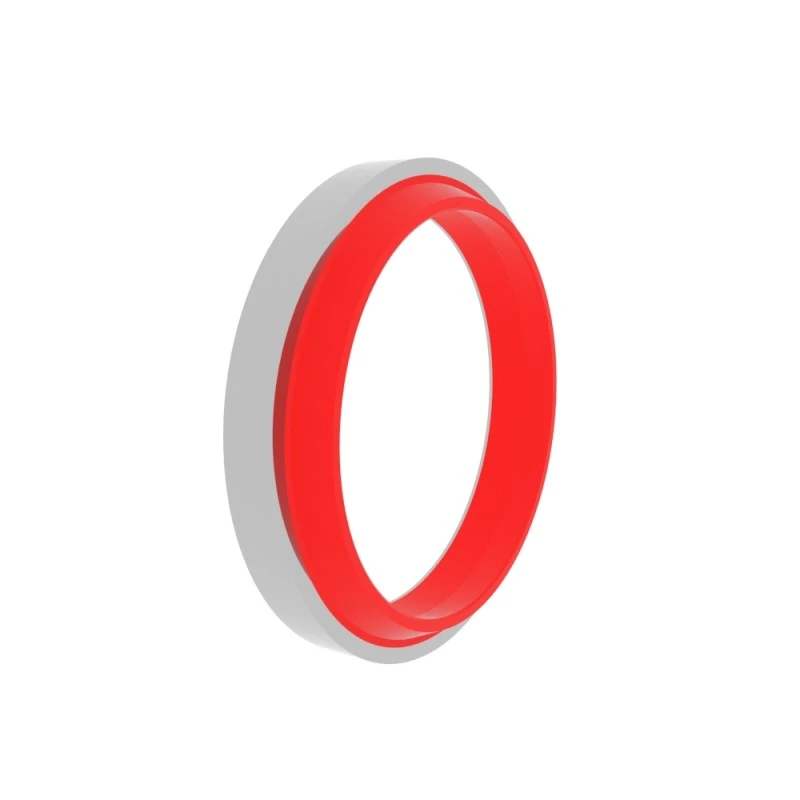

RCA103
주문 크기
φd ...... 외경
φd ...... 내 직경
L ...... 그루브 너비
H ...... 먼지 씰의 총 높이
| 표면 마감 | r tmax (μm) | RA (μm) |
| 슬라이딩 표면 일치 고무/폴리 우레탄 씰 슬라이딩 표면 일치 PTFE 씰 | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| 그루브 바닥 그루브 쪽 | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP 프로파일 지원 길이 비율 | 50%-95% |
|
| 용인 | |
| φd1 H11 | L <10mm +0.2 |
| φd H11 | L. 10mm +0.3 |
주문 예
모델 : RCA103
그루브 크기/총 먼지 씰 높이 : 100x115x9/12
재료 : RC-PU-H+POM
씰 유형 : RCA103, RCA106
주요 응용 프로그램 : 표준 실린더 및 열린 홈 용
장점 : 반제품 성능이 좋으며지지 링은 그루브와 씰 사이에서 산화가 발생하는 것을 방지하며, 공동의 위치와 적합은 단단합니다.
물질 : (초고 경도) 폴리 우레탄 + 폴리 옥시 메틸렌, 고무 + 폴리 옥시 메틸렌
| 그루브 예제를 봉인하십시오 | 다음은 표준 그루브 치수입니다 (크기 범위 내에서 모든 크기의 먼지 씰을 생성 할 수 있습니다) | |||||
 |
RCA103
|
φd | φd | L | H | |
| 6-9.9 |
φd+8 | 5 | 8 | |||
|
RCA106
|
10-99.9 | φd+10 | 7 | 10 | ||
| 100-200 | φd+15 | 9 | 12 | |||
| ＞ 200 | φd+20 | 12 | 16 | |||

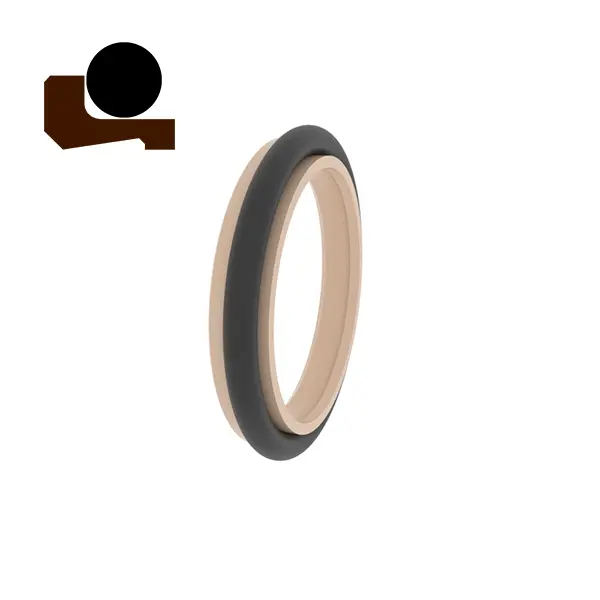

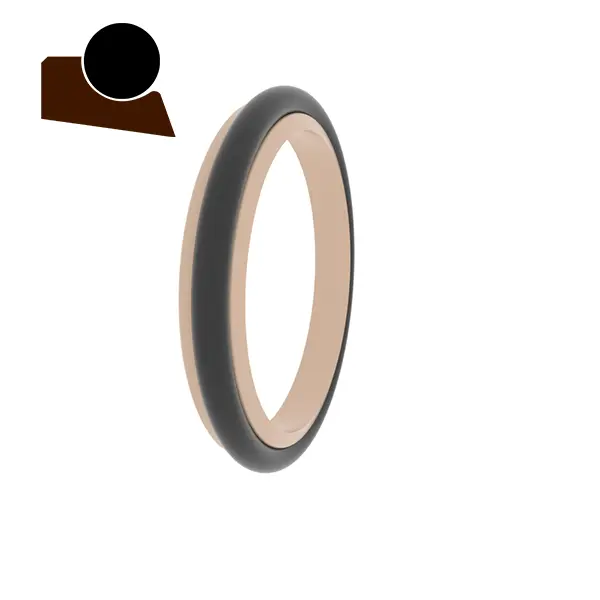

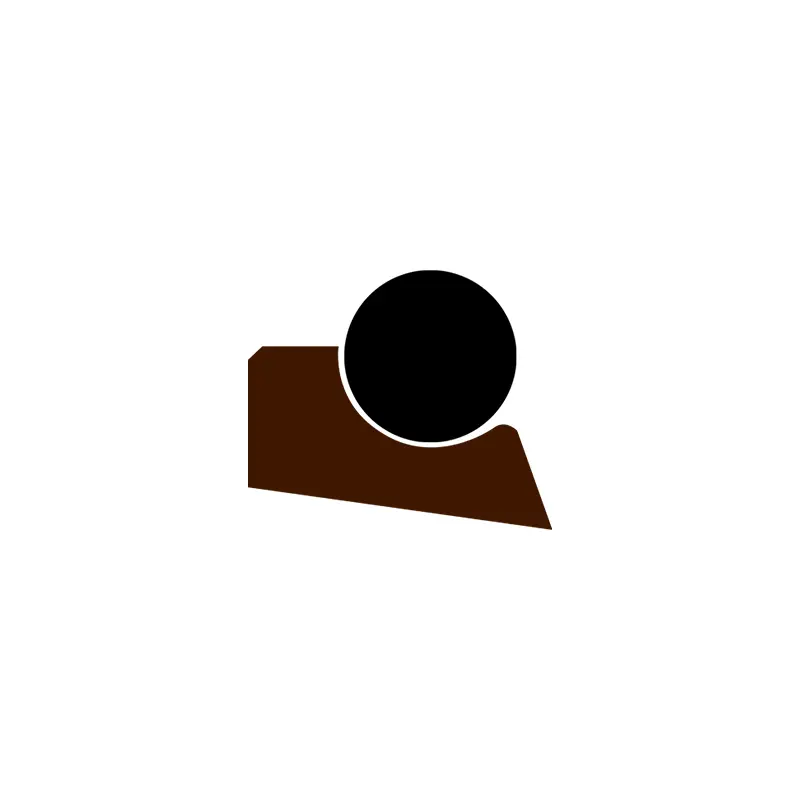

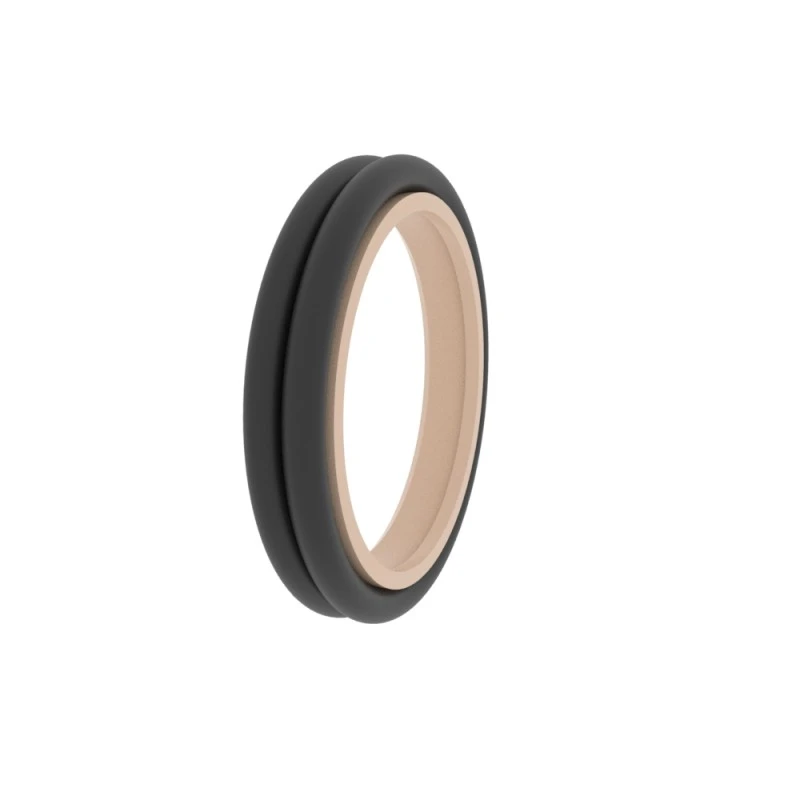

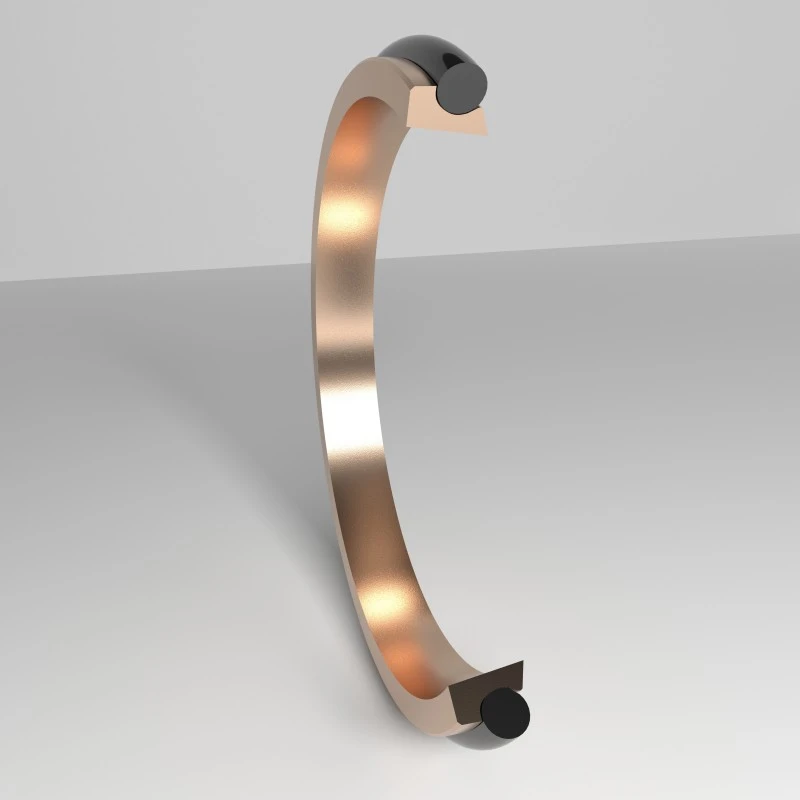

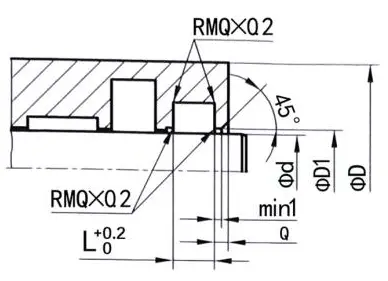

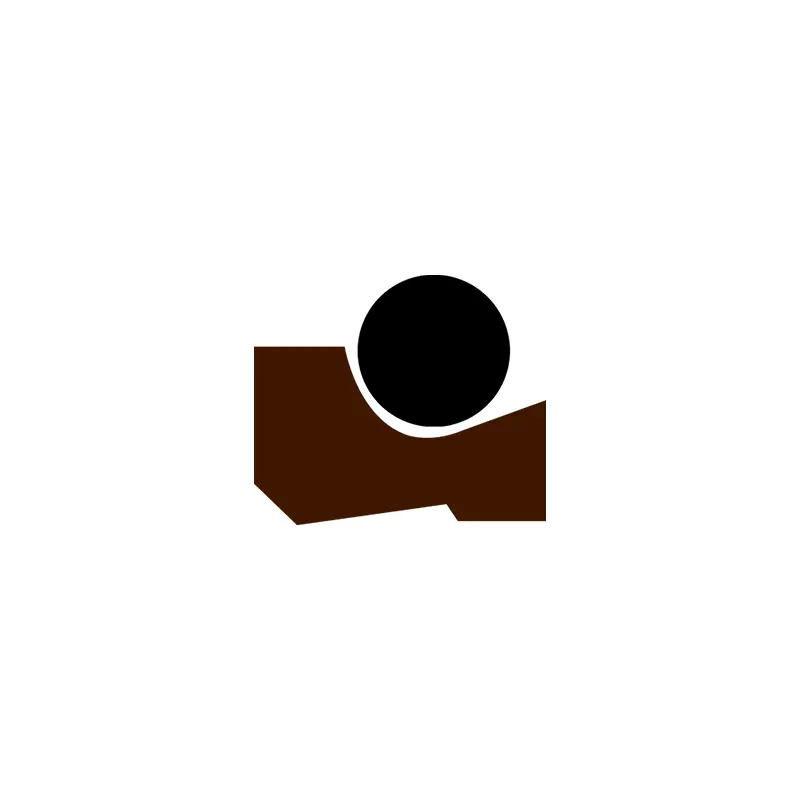

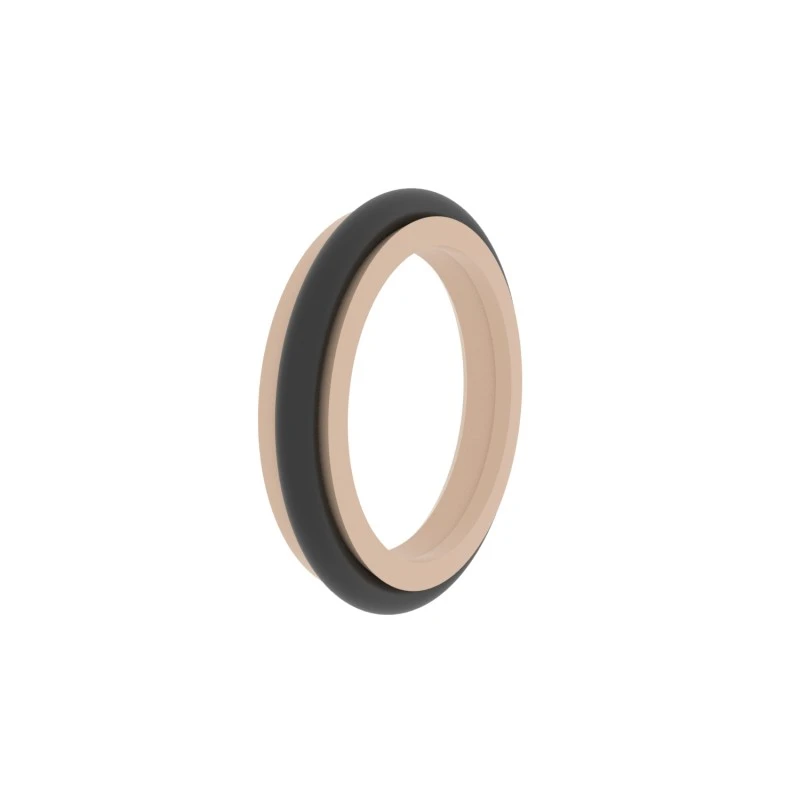

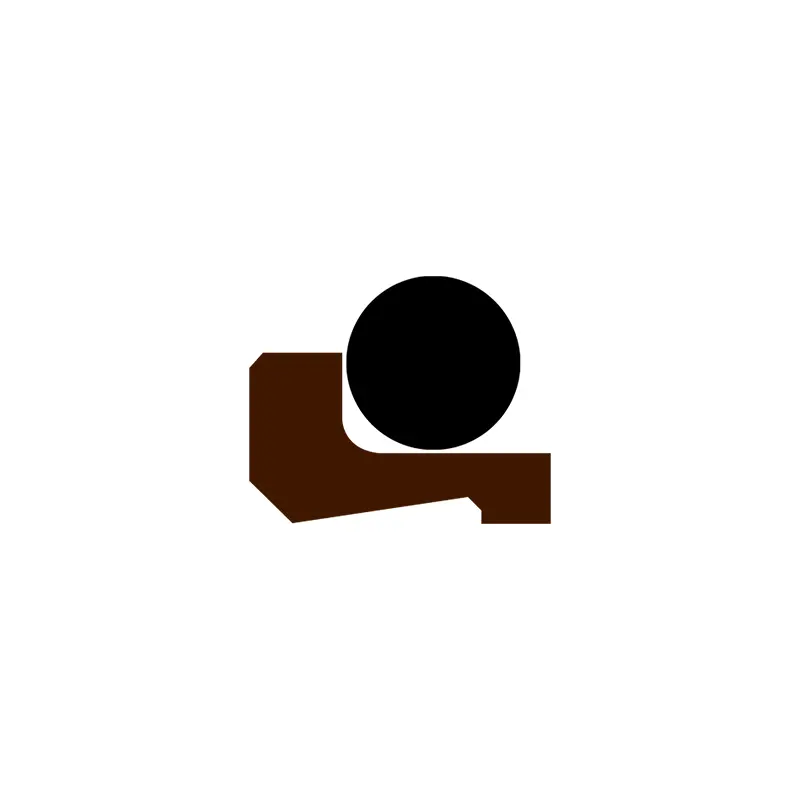

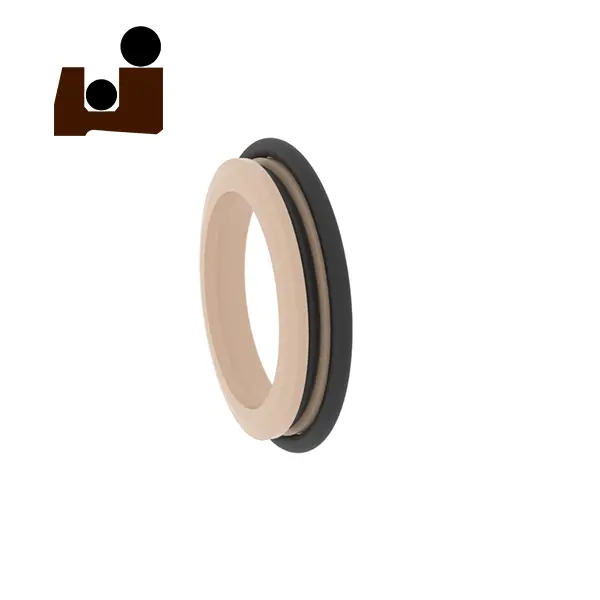

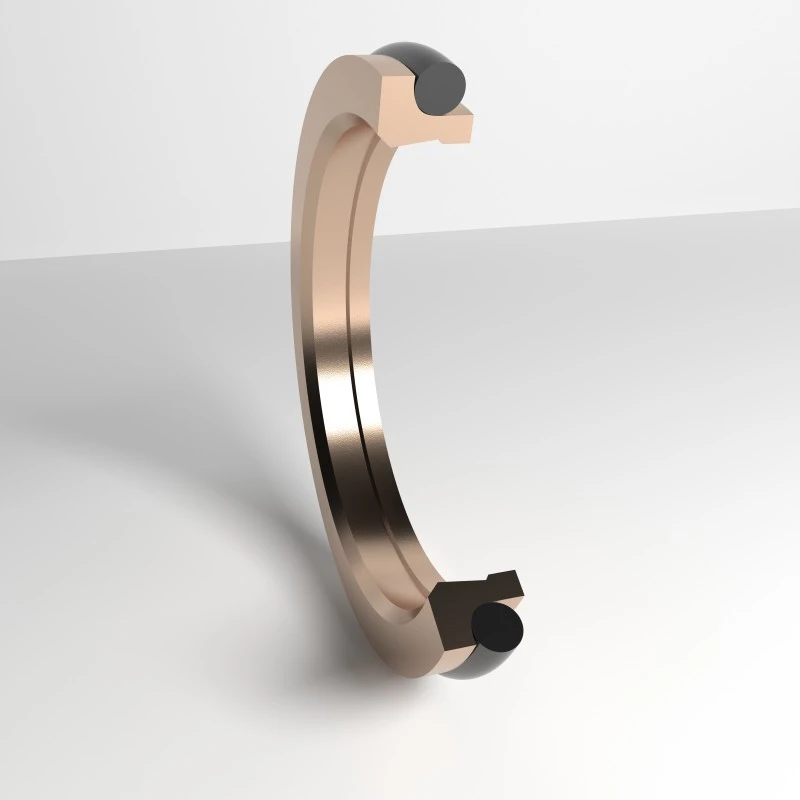

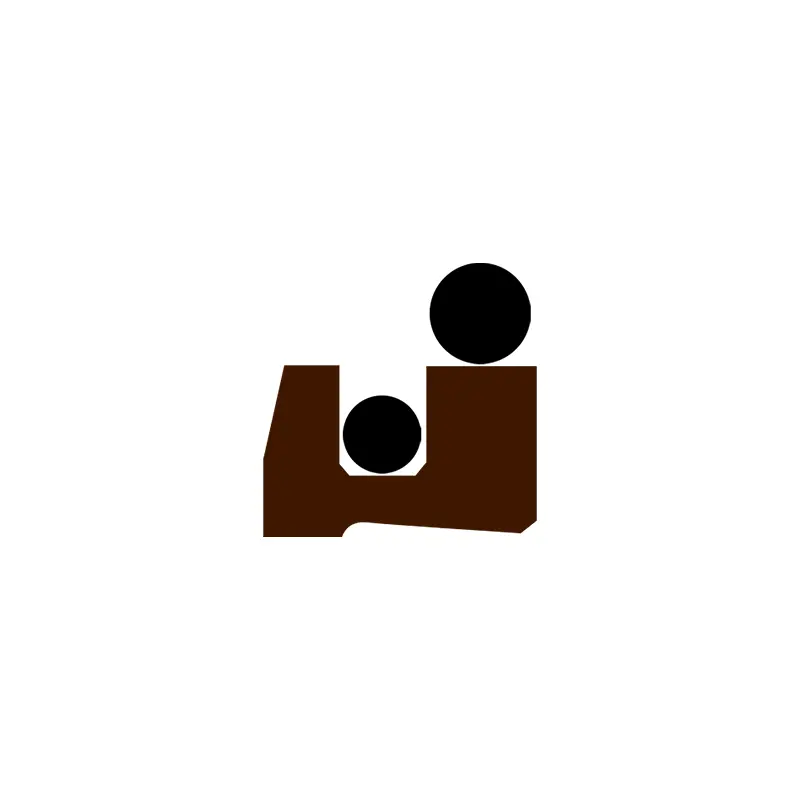

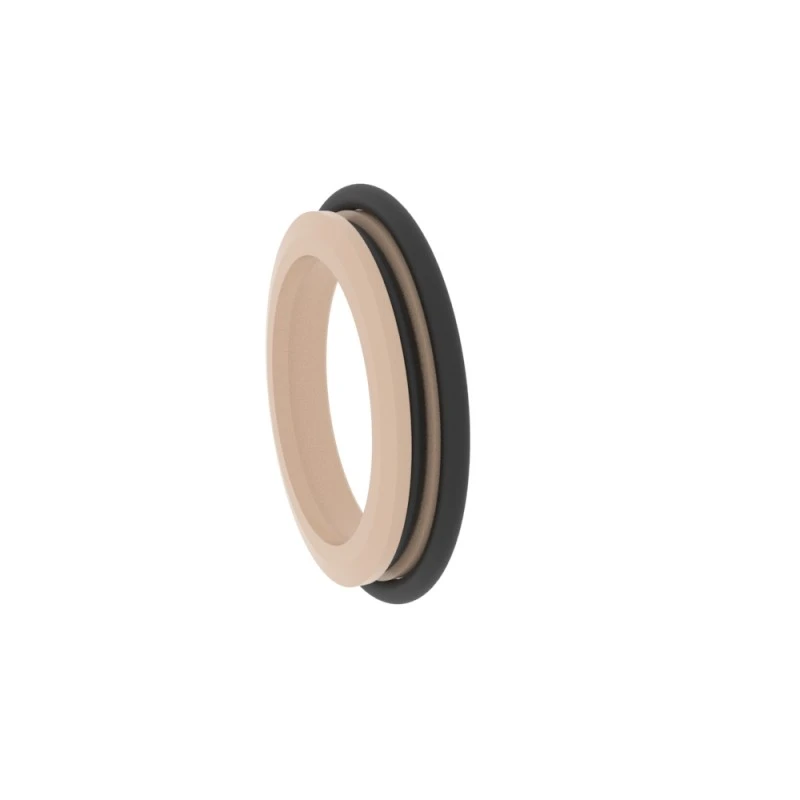

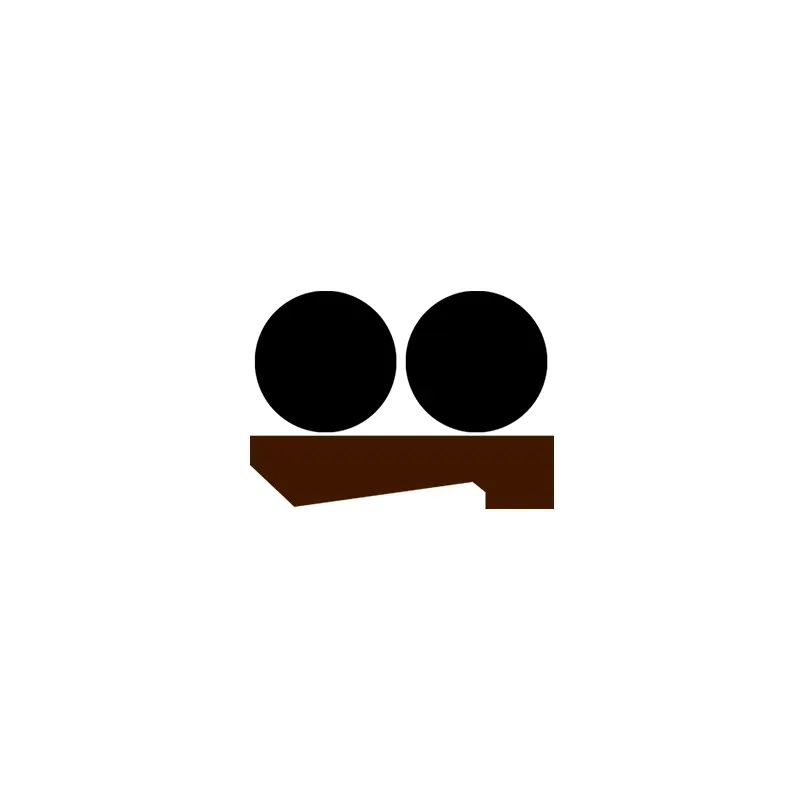

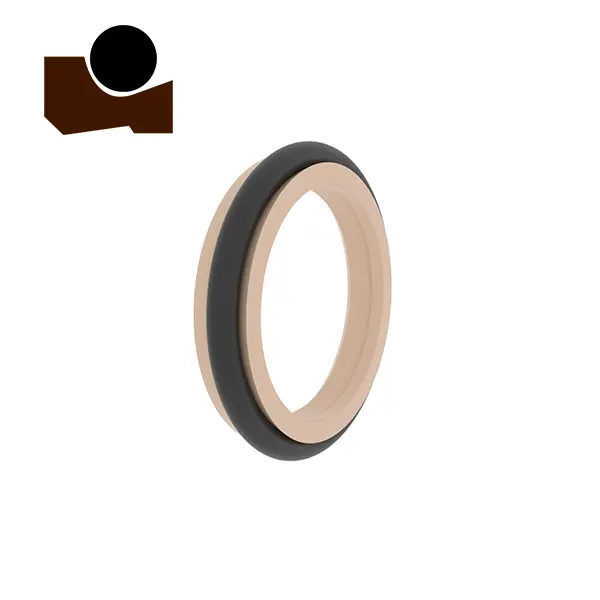

RCA115
주문 크기
φd ...... 외경
φd1 ...... 외경
φd ...... 내 직경
L ...... 그루브 너비
| 표면 마감 | r tmax (μm) | RA (μm) |
| 슬라이딩 표면 일치 고무/폴리 우레탄 씰 슬라이딩 표면 일치 PTFE 씰 | ≤2.5 ≤2 | ≤0.1-0.5 ≤0.05-0.3 |
| 그루브 바닥 그루브 쪽 | ≤6.3 ≤15 | ≤1.6 ≤3 |
| TP 프로파일 지원 길이 비율 | 50%-95% |
|
| 용인 | |
| φd1 H11 | L <10mm +0.2 |
| φd H11 | L. 10mm +0.3 |
주문 예
모델 : RCA115
그루브 크기/총 먼지 씰 높이 : 100x108.8x6
재료 : PTFE3+NBR
씰 유형 : RCA115, RCA118
주요 응용 프로그램 : 화학 산업, 식품 산업 및 서보 밸브
장점 : 마찰 계수가 적고, 크리핑이 없음, 작은 설치 공간, 긴 마모 수명, 작업 중 탁월한 조정 및 포지셔닝 기능.
물질 : 테트라 플루오로 에틸렌, 니트릴 고무 또는 불소 고무
| 그루브 예제를 봉인하십시오 | 다음은 표준 그루브 치수입니다 (크기 범위 내에서 모든 크기의 먼지 씰을 생성 할 수 있습니다) | |||||||
 |
RCA115
|
φd | φd | L | D1 | a | O- 링 | |
| 6-11.9 |
φd+4.8 | 3.7 | D+1.5 | 2 | 1.78 | |||
| 12-64.9 |
φd+6.8 | 5.0 | D+1.5 | 2 | 2.62 | |||
|

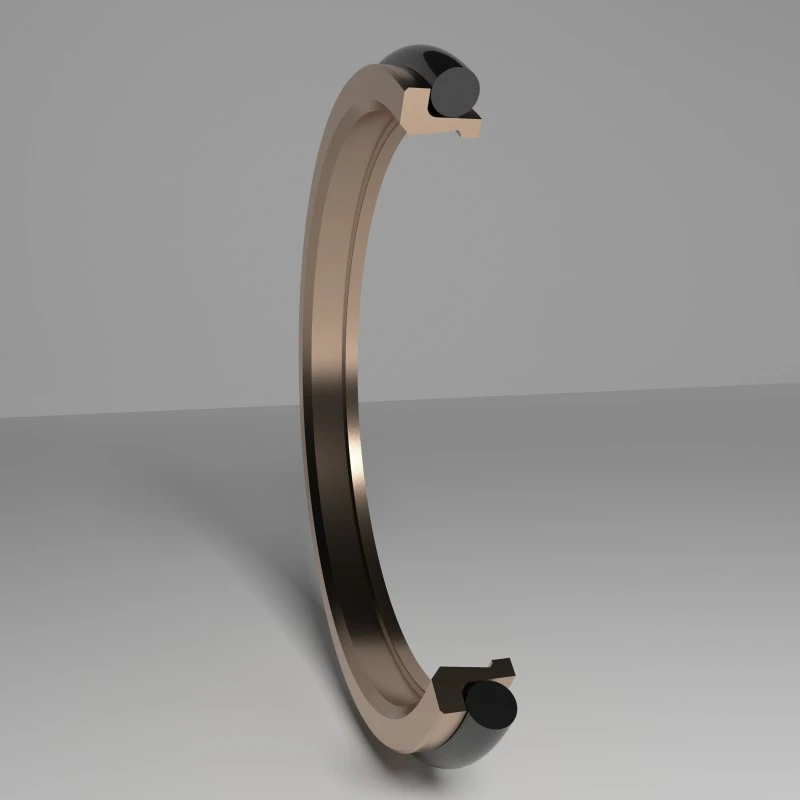

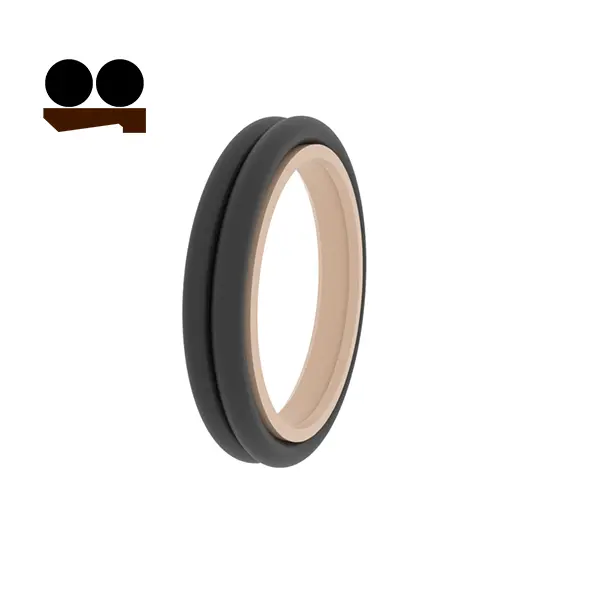

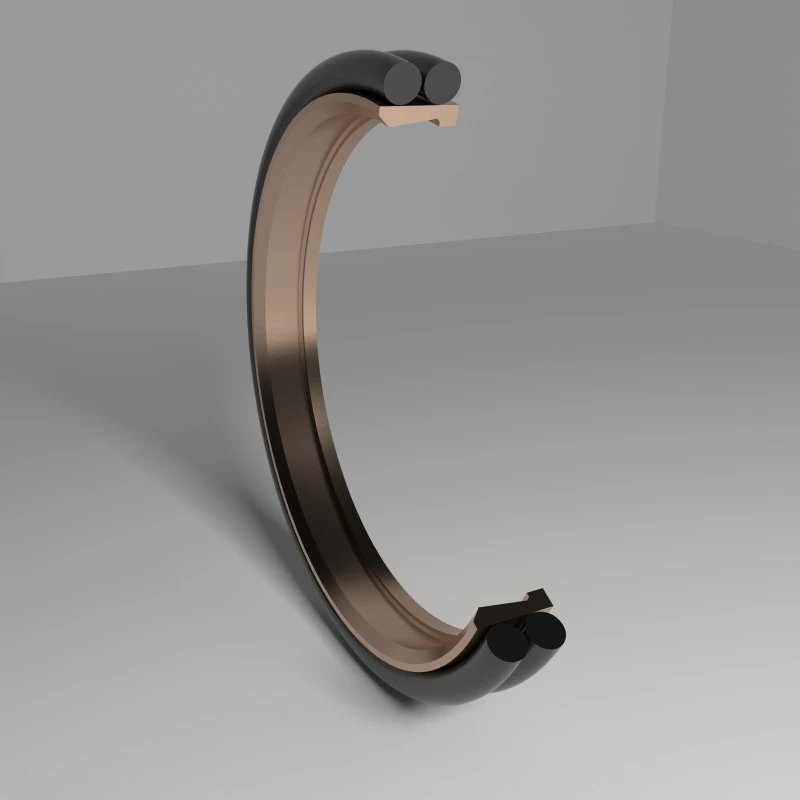

RCA116
|
65-250.9 | φd+8.8 | 6.0 | D+1.5 | 3 | 3.53 | ||
| 251-420.9 | φd+12.2 | 8.4 | D+2 | 3 | 5.33 | |||
| 421-650.9 | φd+16.0 | 11.0 | D+2 | 4 | 7.00 | |||
| ≥150 | φd+20.0 | 12.0 | D+2.5 | 5 | 8.40 | |||
