R35 직물 강화 로터리 오일 씰

Ruichen Seals는 강력한 R&D 및 혁신 역량을 갖춘 회전식 씰 전문 제조업체입니다. R35 패브릭 강화 로터리 오일 씰을 선택해 주셔서 감사합니다. 이러한 유형의 스켈레톤 오일 시일의 기능은 일반적으로 변속기 시스템의 윤활 부품을 출력 부품으로부터 격리하여 윤활유 누출을 방지하는 것입니다.

문의 보내기

제품 설명

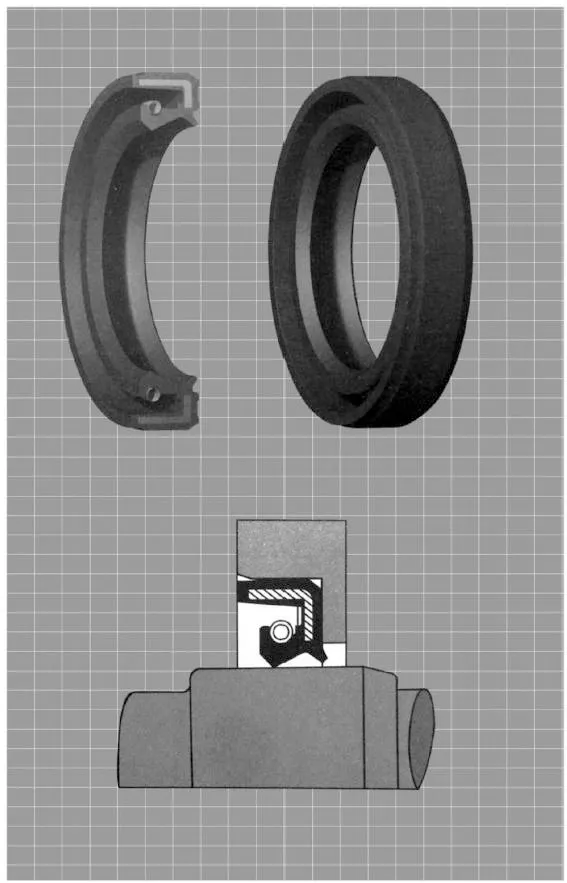

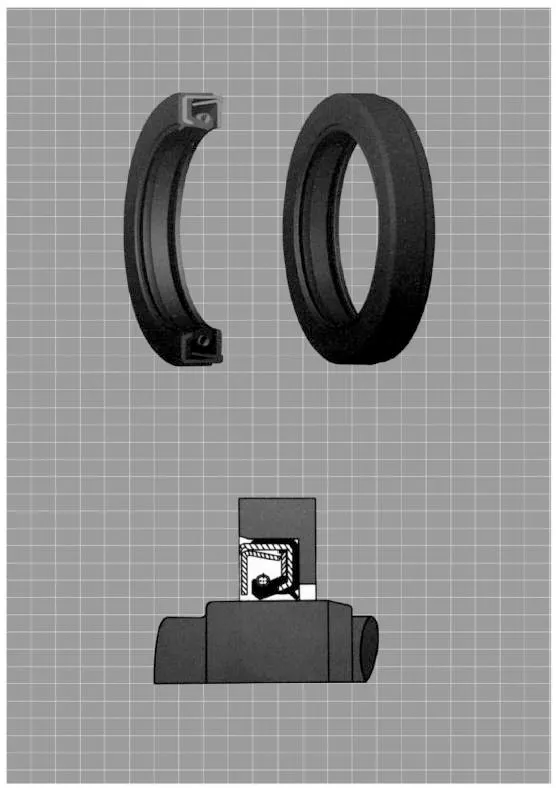

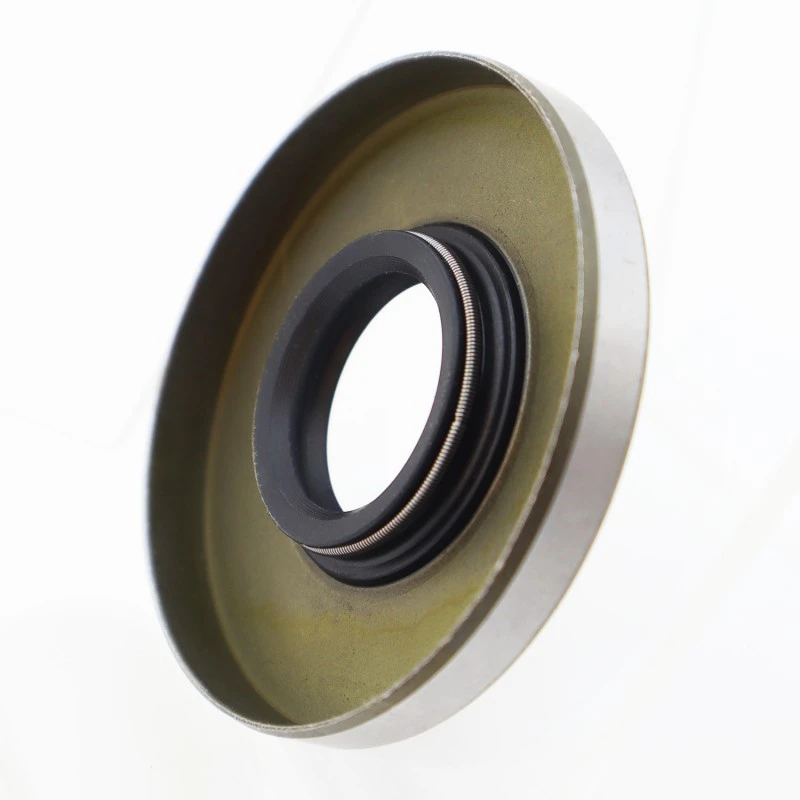

스켈레톤 오일 씰은 씰링 본체, 강화 스켈레톤, 자체 조임형 나선형 스프링의 세 부분으로 구성됩니다. 씰링 본체는 위치에 따라 하단, 웨이스트, 커팅 엣지, 씰링 립으로 더 구분됩니다. 일반적으로 자유 상태에서 뼈대 오일 시일의 내경은 샤프트 직경보다 작으며 특정 "간섭 끼워맞춤"을 나타냅니다.

따라서 오일씰을 씰 시트와 샤프트에 삽입하면 씰 절삭날의 탄성과 자체 조임형 헬리컬 스프링의 수축력이 샤프트에 반경방향 클램핑력을 발생시켜 최적의 씰링 성능을 발휘합니다.

재료

NBR(니트릴부타디엔 고무)

중간

기반 유압 오일

작동 온도

-25°C ~ +100°C

속도

작동 압력

0.3MPa

재료 경도

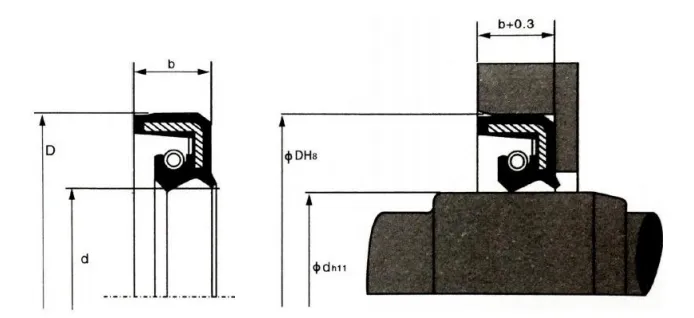

모델	d	D	b	주문 모델
RCTCV	7	20	7	RCTCV-7
RCTCV	8	18	7	RCTCV-8
RCTCV	8	22	7	RCTCV-8A
RCTCV	10	25	7	RCTCV-10
RCTCV	12	25	7	RCTCV-12
RCTCV	13	28	7	RCTCV-13
RCTCV	14	28	7	RCTCV-14
RCTCV	15	30	7	RCTCV-15
RCTCV	16	30	7	RCTCV-16
RCTCV	17	35	8	RCTCV-17
RCTCV	18	35	8	RCTCV-18
RCTCV	19	35	8	RCTCV-19
RCTCV	20	32	8	RCTCV-20
RCTCV	20	40	11	RCTCV-20A
RCTCV	22	35	8	RCTCV-22
RCTCV	22	42	11	RCTCV-22A
RCTCV	23	42	11	RCTCV-23
RCTCV	24	40	8	RCTCV-24
RCTCV	25	40	8	RCTCV-25
RCTCV	25	45	11	RCTCV-25A
RCTCV	26	42	8	RCTCV-26
RCTCV	27	47	11	RCTCV-27
RCTCV	28	48	11	RCTCV-28
RCTCV	30	42	7	RCTCV-30
RCTCV	30	50	11	RCTCV-30A
RCTCV	32	52	11	RCTCV-32
RCTCV	34	54	11	RCTCV-34
RCTCV	35	55	11	RCTCV-35
RCTCV	38	58	11	RCTCV-38
RCTCV	40	62	11	RCTCV-40
RCTCV	42	65	12	RCTCV-42
RCTCV	45	68	12	RCTCV-45
RCTCV	48	70	12	RCTCV-48
RCTCV	50	72	12	RCTCV-50
RCTCV	52	75	12	RCTCV-52
RCTCV	55	78	12	RCTCV-55
RCTCV	58	80	12	RCTCV-58
RCTCV	60	82	12	RCTCV-60
RCTCV	62	85	12	RCTCV-62
