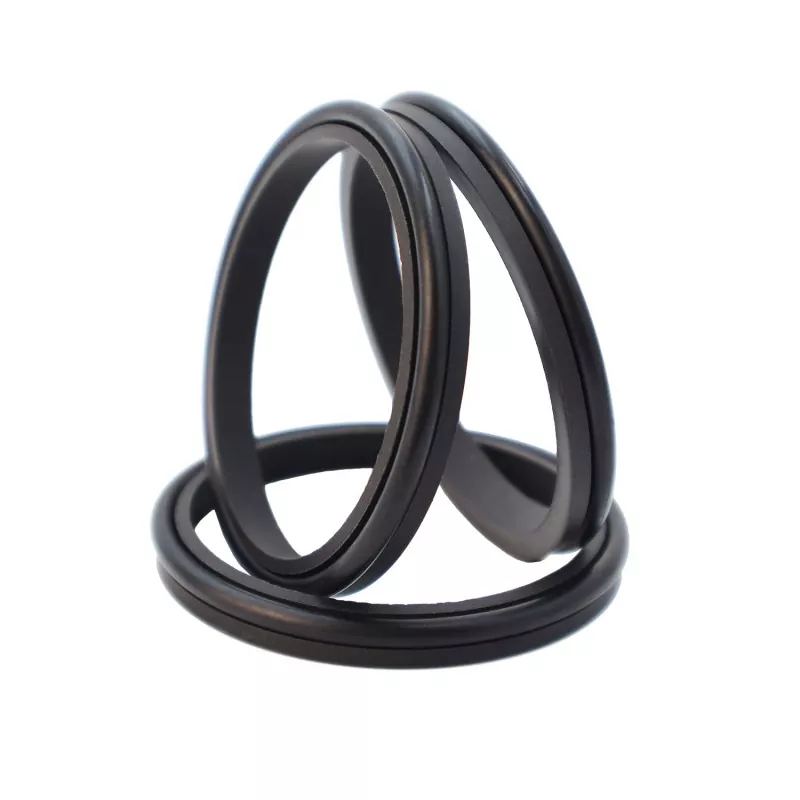

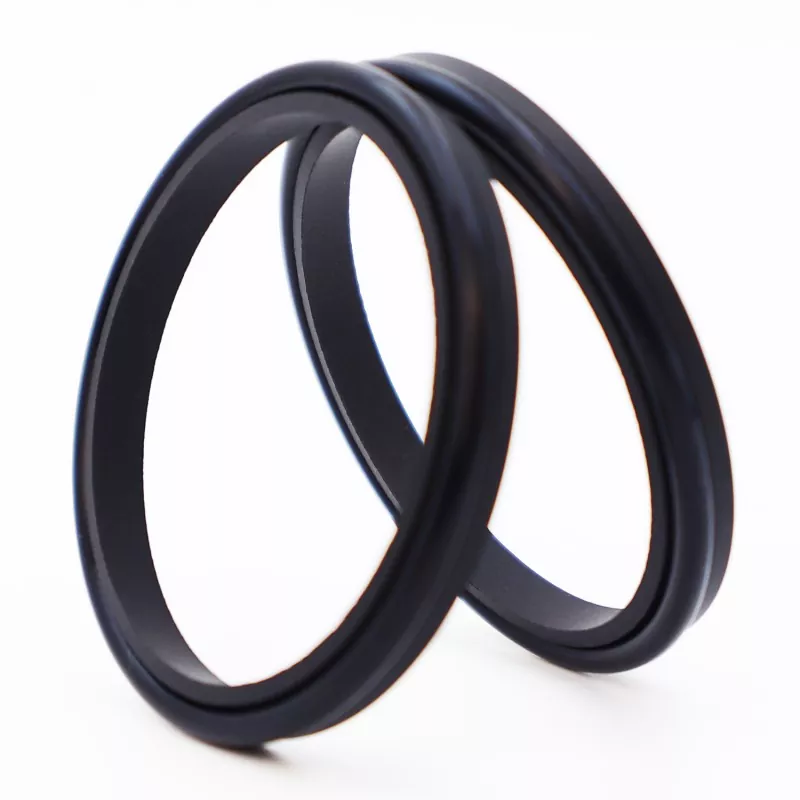

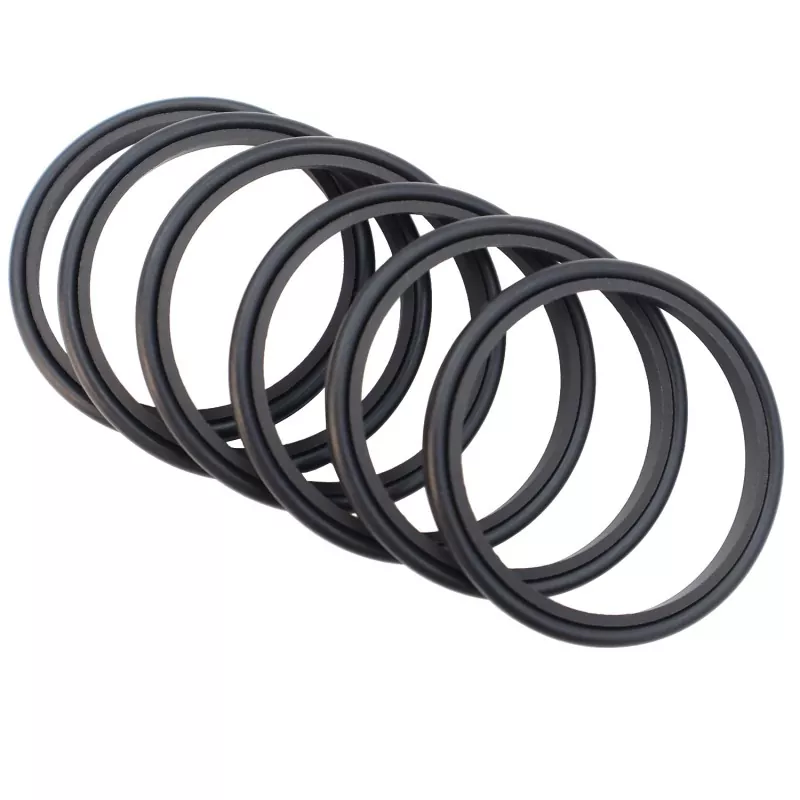

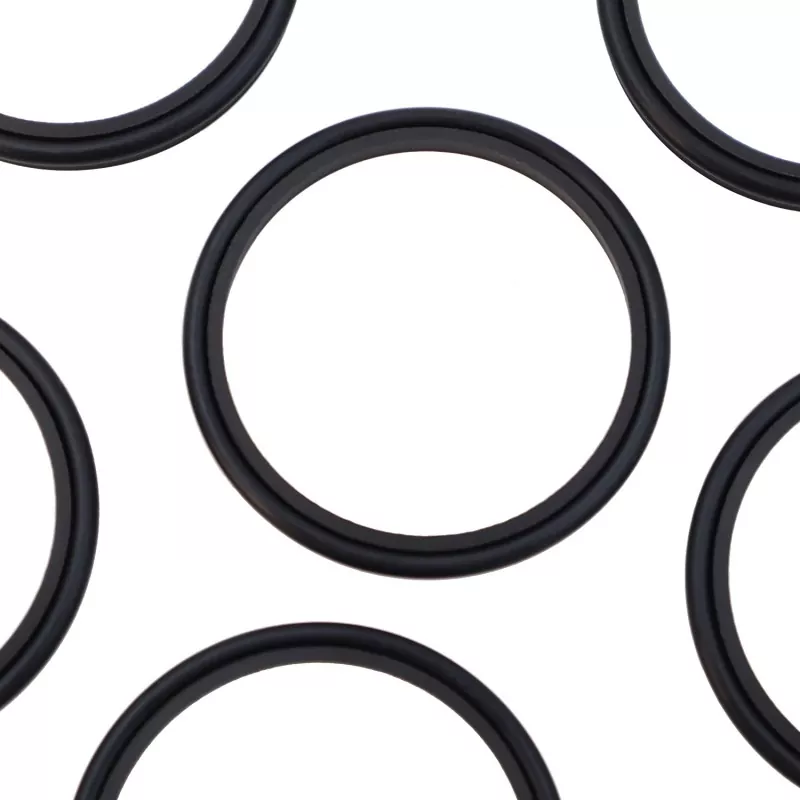

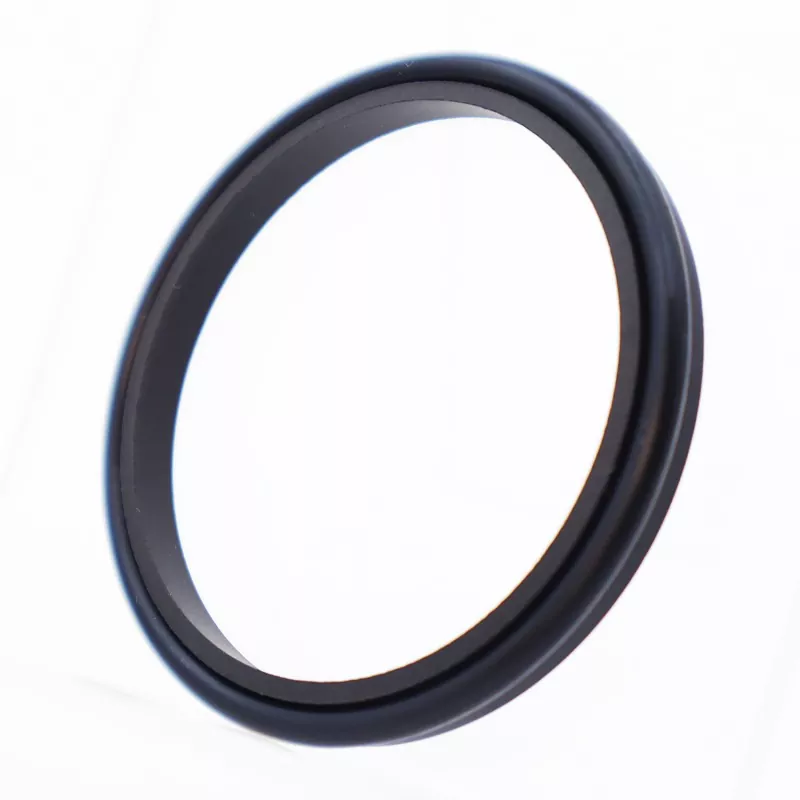

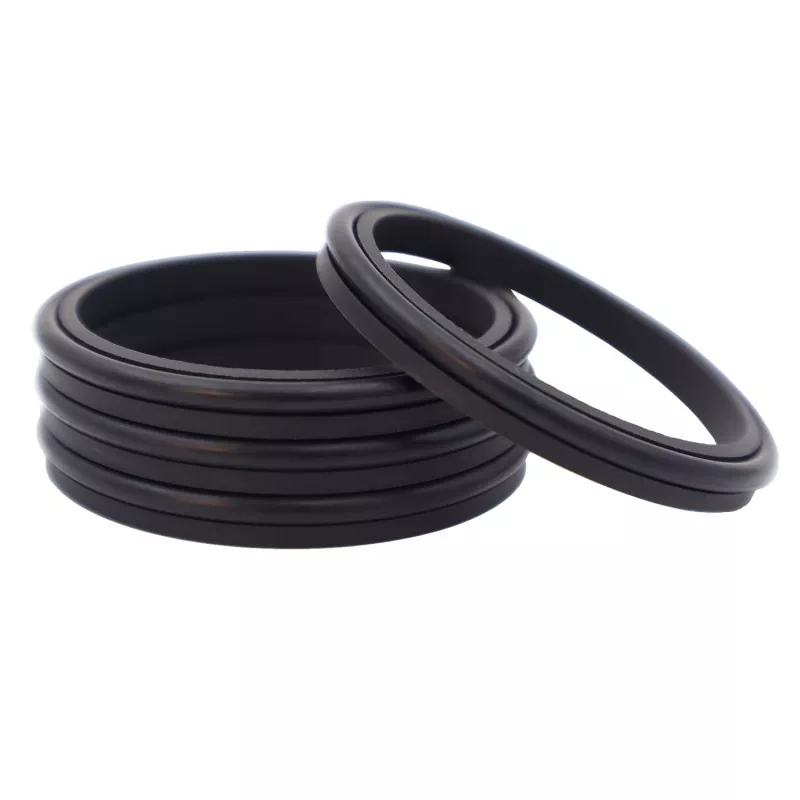

단일 립 결합 와이퍼 씰

대량 조달의 경우 Ruichen 단일 립 결합 와이퍼 씰을 선택하십시오. 충전된 PTFE 단일 립 와이퍼 링과 고무 O-링으로 구성된 이 제품은 강력한 단방향 와이퍼 작용을 제공하여 외부 먼지와 오염 물질을 효과적으로 차단합니다. 왕복 운동, 진동 운동, 나선형 운동과 관련된 장비와 널리 호환됩니다. 이 결합된 와이퍼 씰은 뛰어난 내마모성, 내구성 및 안정적인 보호 기능을 제공합니다. 충분한 재고가 있습니다. 문의 및 주문을 환영하며 맞춤형 사이즈 서비스가 제공됩니다.

문의 보내기

제품 설명

단일 립 결합 와이퍼 씰은 충전된 PTFE 단일 립 와이퍼 링과 고무 O-링으로 구성된 단동식 와이퍼 씰입니다. 먼지를 긁어내고 시스템 오염을 방지하는 역할을 합니다. 왕복 운동, 진동 운동 또는 나선형 운동 응용 분야에 적합합니다.

적용 가능한 작동 조건

압력(MPa)	온도(°C)	속도 m/s	메디아
-	-35 ~ +100(NBR O-링 포함)	6	유압유, 유제, 물 등
	-20 ~ +200(FKM O-링 포함)

주문 예

주문 모델: RCF03—80-PTFE3—R01

RCF03 – 모델 | 80 – 샤프트 직경 | PTFE3 – 범용 수정 PTFE | R01 – 고무 부품의 재료 코드

니트릴 고무(NBR) – R01 | 불소고무(FKM) – R02

Single Lip Combined Wiper Seal

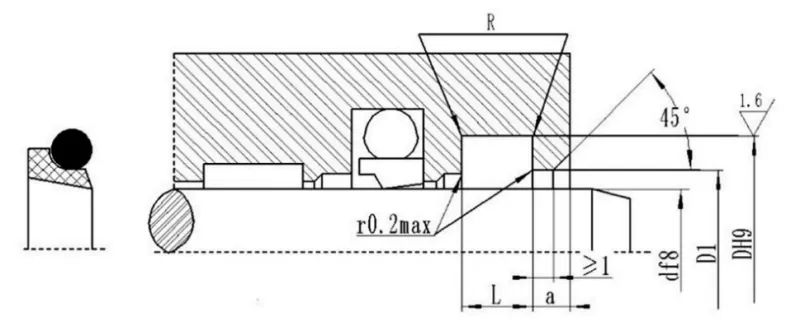

사양표

제품은 지정된 매개변수 범위 내에서 어떤 크기로든 공급될 수 있습니다.

샤프트 직경 범위 d f8	그루브 직경 D H9	그루브 폭 L+0.2	클리어런스 홀 직경 D1 H11	명확한 오프닝 폭 a ≥	코너 반경 R ≤	O-링 단면 직경 하다
4~11	d+4.8	3.7	d+1.5	2	0.4	1.80
12~64	d+6.8	5.0	d+1.5	2	0.7	2.65
65~250	d+8.8	6.0	d+1.5	3	1.0	3.55
251~420	d+12.2	8.4	d+2.0	4	1.5	5.30
421~650	d+16.0	11.0	d+2.0	4	1.5	7.00
651~1500	d+20.0	14.0	d+2.5	5	2.0	8.60
