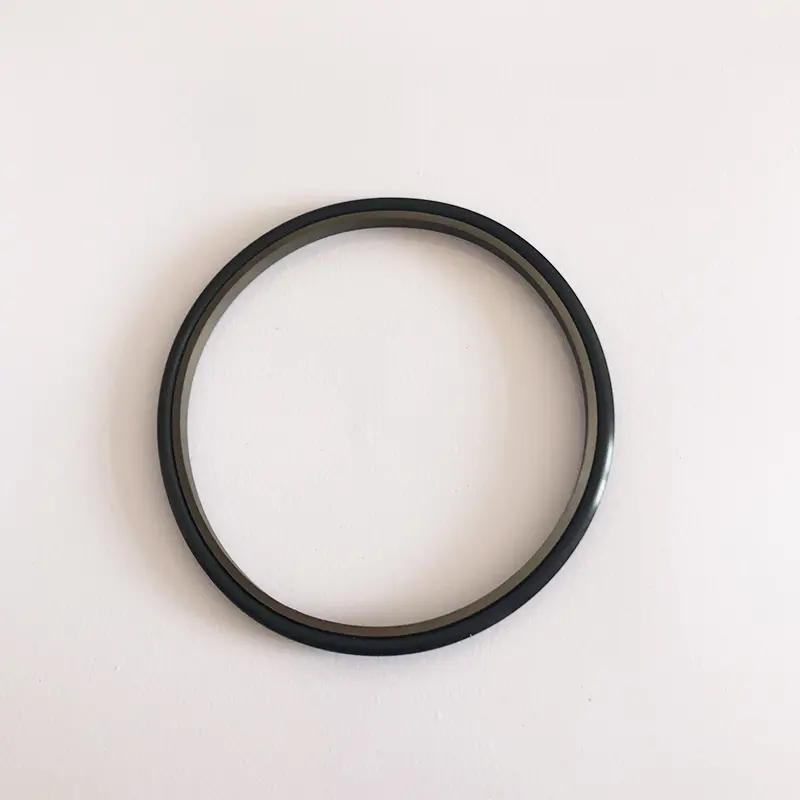

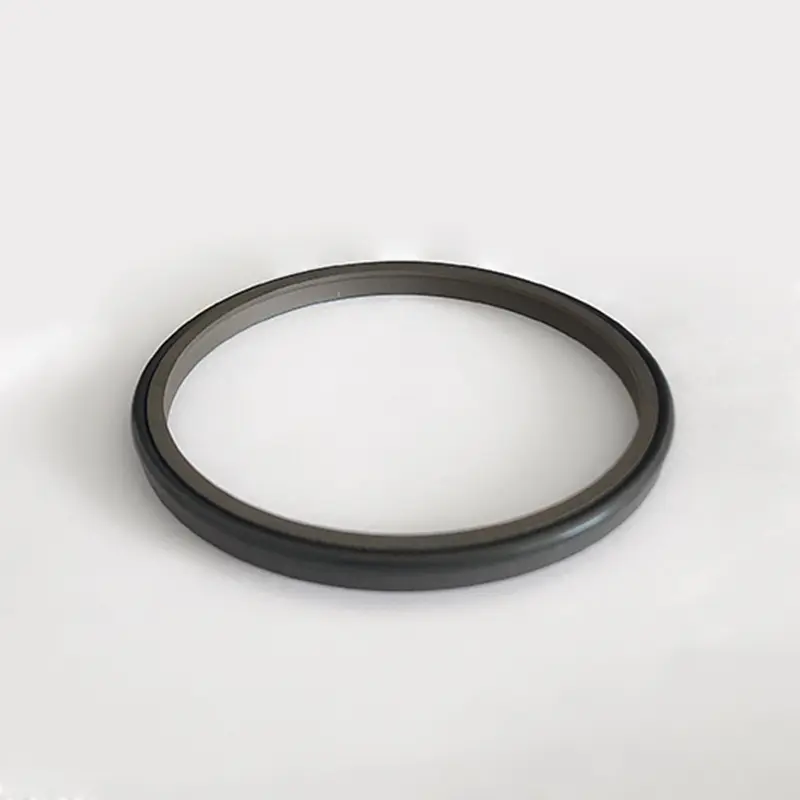

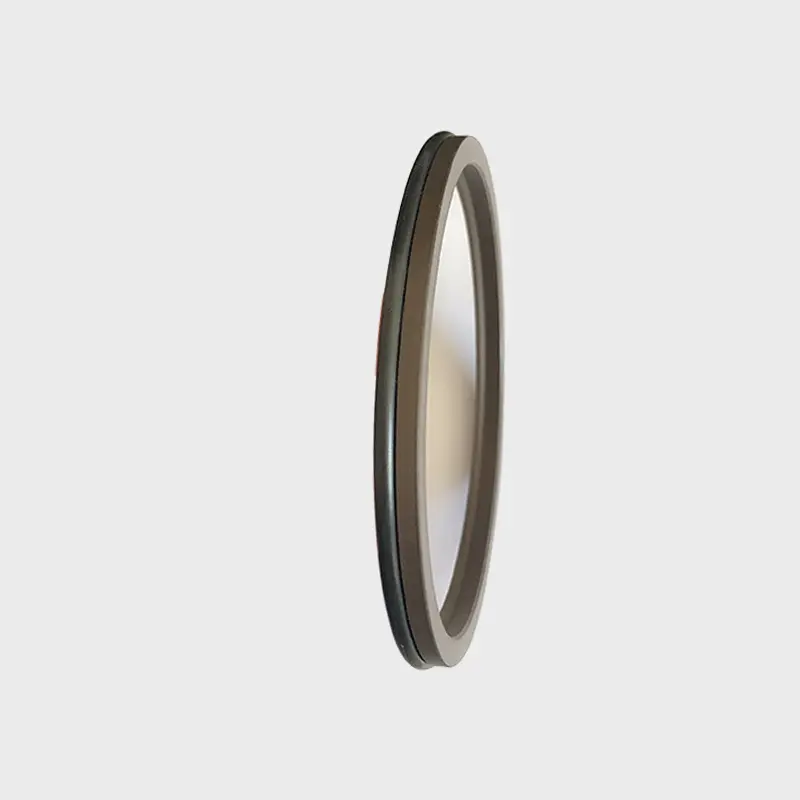

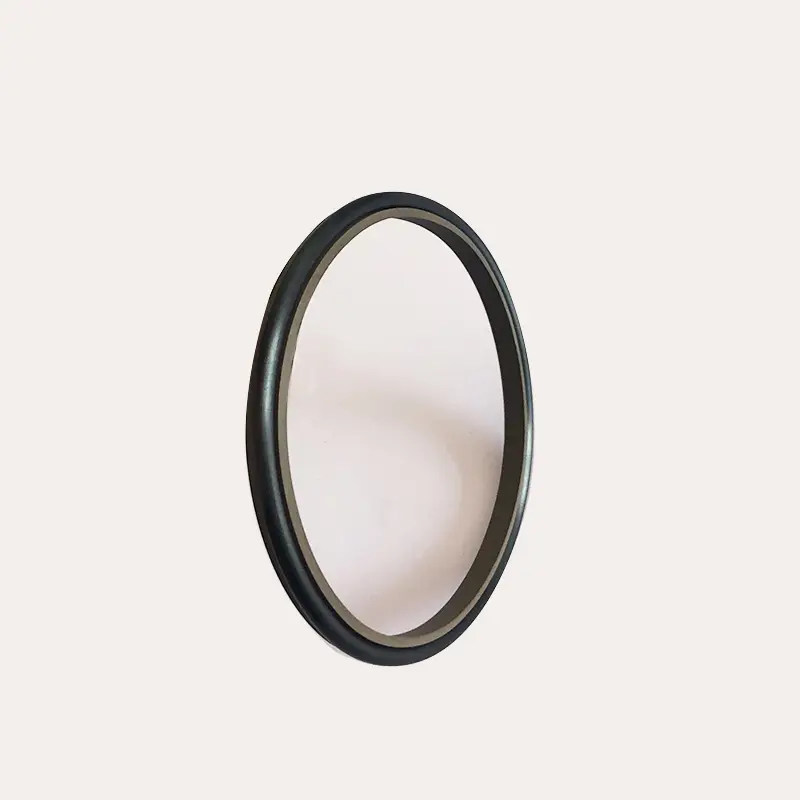

Ruichen은 밀봉 기술의 혁신의 최전선에 있습니다. 독립적으로 개발 된 고압 먼지 씰은 움직이는 부품의 방진 요구를 정확하게 정박하고 PTFE 먼지 고리와 O 링을 사용하여 탁월한 보호를 만듭니다. 작동 할 때, O- 링은 안정적인 예압을 적용하여 PTFE 링의 마모를 항상 보상하여 밀봉의 장기 안정성을 보장합니다. 먼지 링은 방지 충전재를 사용하여 먼지 침입에 강하게 저항합니다. 예를 들어, 건축 기계의 유압 실린더 조인트에서 건설 현장의 먼지를 향한 고압 먼지 씰은 먼지 침입을 효과적으로 차단하고 실린더의 원활한 작동을 보장합니다. 자동화 된 생산 라인의 로봇 암의 왕복 스윙 링크 인 먼지 씰은 먼지 간섭으로부터 정밀 부품을 보호하고 고정밀 작업을 유지합니다. 광석 먼지 환경에서 광업 장비의 나선형 전달 장치는 고압 먼지 씰은 장비의 안정적인 작동을 보장하고 잠재적 결함을 줄이며 장비의 수명을 연장합니다. Ruichen Sealing은 오랫동안 심층적 인 개발에 중점을 두었습니다. 전문 팀 및 최첨단 시설에 의존하여 고객 요구에 따라 고성능 밀봉 재료를 사용자 정의하고 생산 품질에 독립적으로 제어 할 수있을뿐만 아니라 폴리 옥시 메틸렌과 같은 풍부하고 다양한 재료를 보유하여 고객이 한 번의 정류장에서 다양한 밀봉 문제를 극복하고 업계의 새로운 높이에 도달 할 수 있도록 도와줍니다.
방진 씰링 작업 조건

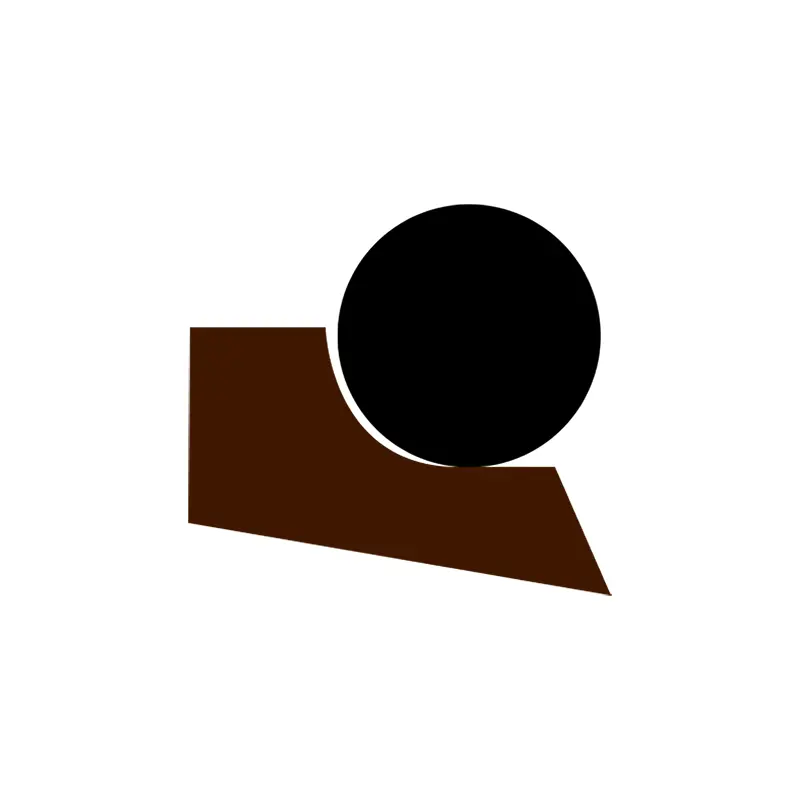

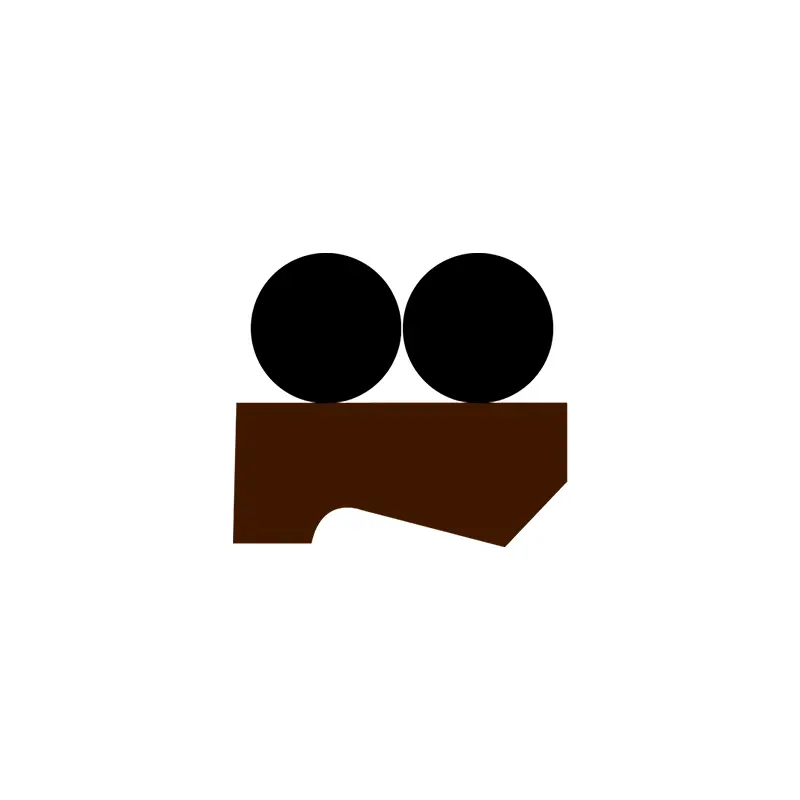

| 윤곽 | 모델 | 온도 (℃) | 속도 (m/s) | 메디아 |
 |
RCF01 | -35 ~+100 (일치 O- 링 NBR) | 6 | 유압 오일, 에멀젼, 물 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||
 |
RCF02 | -35 ~+100 (일치 O- 링 NBR) | 6 | 유압 오일, 에멀젼, 물 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||
 |
RCF03 | -35 ~+100 (일치 O- 링 NBR) | 6 | 유압 오일, 에멀젼, 물 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||
 |
RCF04 | -35 ~+100 (일치 O- 링 NBR) | 6 | 유압 오일, 에멀젼, 물 등 |
| -20 ~+200 (일치 O- 링 FKM) | ||||
 |
RCF05 | -35 ~+100 (일치 O- 링 NBR) | 6 | 유압 오일, 에멀젼, 물 등 |
| -20 ~+200 (일치 O- 링 FKM) |
주문 예 :
주문 모델 RCF01-80-PTFE3-R01
RCF01- 모델 80- 샤프트 직경 PTFE3- 우주 수정 된 PTFE R01 일치 고무 재료 코드
니트릴 고무 (NBR) -R01 플루오로 루버 (FKM) -R02
주문 모델 RCF02-80-PTFE3-R01
RCF02- 모드 80- 샤프트 직경 PTFE3-General Modified PTFER01 매칭 고무 재료 코드
NBR (NBR) -R01 FluorOrubber (FKM) -R02
주문 모델 RCFO3-80-PTFE3 -R01
RCF03- 모델 80- 샤프트 직경 PTFE3-General Modified PTFE R01 일치 고무 재료 코드
니트릴 고무 (NBR) -R01 플루오로 루버 (FKM) -R02
주문 모델 RCF04-80-PTFE3-R01
RCF04- 모델 80- 샤프트 직경 PTFE3-General Modified PTFE R01 일치 고무 재료 코드
니트릴 고무 (NBR) -R01 플루오로 루버 (FKM) -R02
주문 모델 RCF04-80-PTFE3-R01
RCF04- 모델 80- 샤프트 직경 PTFE3-General Modified PTFE R01 일치 고무 재료 코드
니트릴 고무 (NBR) -R01 플루오로 루버 (FKM) -R02
주문 모델 RCF05-80-PTFE3-R01
RCF05- 모델 80- 샤프트 직경 PTFE3-General Modified PTFE R01 일치 고무 재료 코드
니트릴 고무 (NBR) -R01 플루오로 루버 (FKM) -R02
명세서:
| RCF01 사양 (매개 변수 범위 내의 모든 크기의 제품이 제공 될 수 있음) | ||||||
| 샤프트 직경 범위 D F8 |
그루브 직경 D H9 |
그루브 너비 L+0.2 |
열린 구멍 직경 D1 h11 |
열린 구멍 너비 A 더 |
둥근 모서리 R≤ |
O- 링 와이어 직경 디0 |
| 19 ~ 39 | D+7.6 | 4.2 | D+1.5 | 3 | 0.8 | 2.65 |
| 40 ~ 69 | D+8.8 | 6.3 | D+1.5 | 3 | 0.8 | 2.65 |
| 70 ~ 139 | D+12.2 | 8.1 | D+2.0 | 4 | 0.8 | 3.55 |
| 140 ~ 399 | D+16.0 | 9.5 | D+2.5 | 5 | 1.5 | 5.30 |
| 400 ~ 649 | D+24.0 | 14 | D+2.5 | 8 | 1.5 | 7.00 |
| 650 ~ 1500 | D+27.3 | 16 | D+2.5 | 10 | 2.0 | 8.60 |
| RCF02, RCF03 사양 매개 변수 테이블 (매개 변수 범위 내의 모든 크기의 제품이 제공 될 수 있음) | ||||||
| 샤프트 직경 범위 D F8 |
그루브 직경 D H9 |
그루브 너비 L+0.2 |
열린 구멍 직경 D1 h11 |
열린 구멍 너비 A 더 |
둥근 모서리 R≤ |
O- 링 와이어 직경 디0 |
| 4 ~ 11 | D+4.8 | 3.7 | D+1.5 | 2 | 0.4 | 1.8 |
| 12 ~ 64 | D+6.8 | 5 | D+1.5 | 2 | 0.7 | 2.65 |
| 65 ~ 250 | D+8.8 | 6 | D+1.5 | 3 | 1.0 | 3.55 |
| 251 ~ 420 | D+12.2 | 8.4 | D+2.0 | 4 | 1.5 | 5.30 |
| 421 ~ 650 | D+16.0 | 11 | D+2.0 | 4 | 1.5 | 7.00 |
| 651 ~ 1500 | D+20.0 | 14 | D+2.5 | 5 | 2.0 | 8.60 |
| RCF04 사양 매개 변수 테이블 (매개 변수 범위 내의 모든 크기의 제품을 제공 할 수 있음) | ||||||
| 샤프트 직경 범위 D F8 |
그루브 직경 DH9 |
계단 직경 D1 H11 |
그루브 너비 L+0.2 |
전체 너비 L1 |
둥근 모서리 rmax | 모따기 길이 Zmin |
| 20 ~ 39.9 | D+7.6 | d+1 | 4.2 | 8.2 | 0.4 | 3 |
| 40 ~ 69.9 | D+8.8 | D+1.5 | 6.3 | 10.3 | 1.2 | 4 |
| 70 ~ 139.9 | D+12.2 | D+2.0 | 8.1 | 12.1 | 2 | 6 |
| 140 ~ 399.9 | D+16.0 | D+2.0 | 11.5 | 15.5 | 2 | 8 |
| 400 ~ 649.9 | D+24.0 | D+2.5 | 15.5 | 19.5 | 2 | 10 |
| 650 ~ 1000 | D+27.3 | D+2.5 | 18.0 | 23.0 | 2 | 12 |
| RCF05 사양 매개 변수 테이블 (매개 변수 범위 내의 모든 크기의 제품을 제공 할 수 있음) | ||||||
| 샤프트 직경 범위 D F8 | 그루브 직경 DH9 | 계단 직경 D1 H11 | 그루브 너비 L+0.2 |
측면 너비 L1 |
둥근 모서리 rmax |
모따기 길이 Zmin |
| 100 ~ 229 | D+22.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 6 |
| 230 ~ 299 | D+24.2 | D+10.7 | 6.3 | 4.2 | 1.2 | 8 |
| 300 ~ 629 | D+33.0 | D+15.1 | 8.1 | 6.3 | 1.2 | 10 |
| 630 ~ 1000 | D+36.5 | D+15.1 | 9.5 | 6.3 | 2 | 12 |
애플리케이션:
주로 농업 기계, 유압 프레스, 사출 성형 기계, 유압 제어 시스템, 지게차, 롤러 프레스, 크레인, 로딩 및 언로드 기계 등에 주로 사용됩니다.
