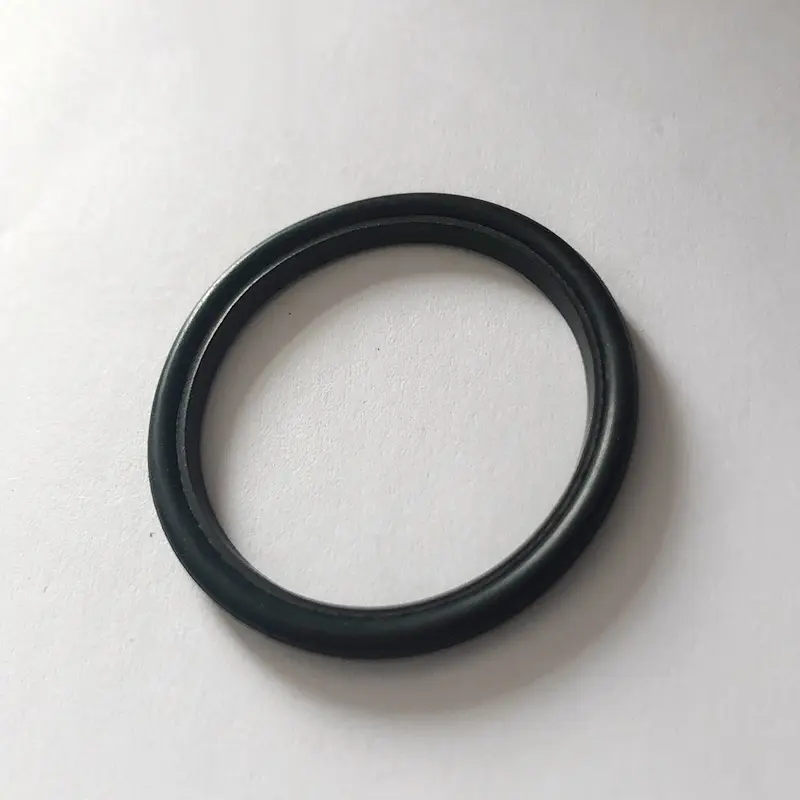

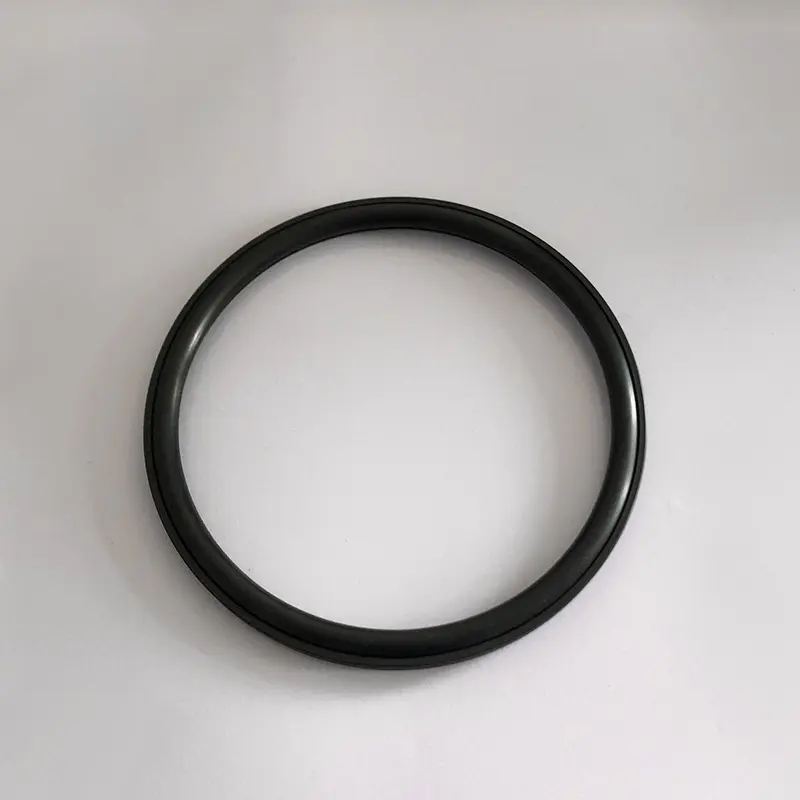

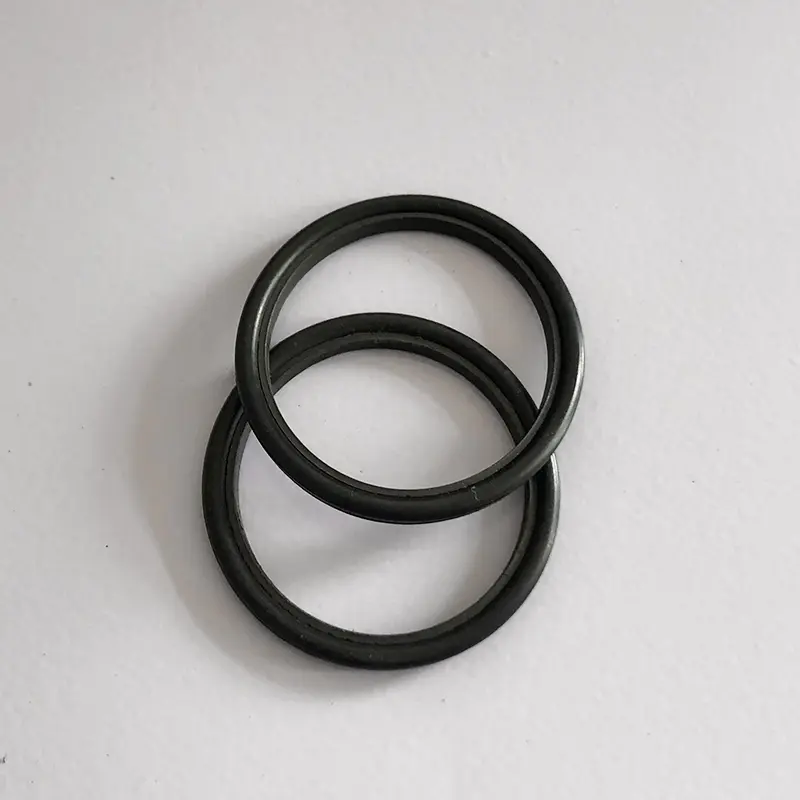

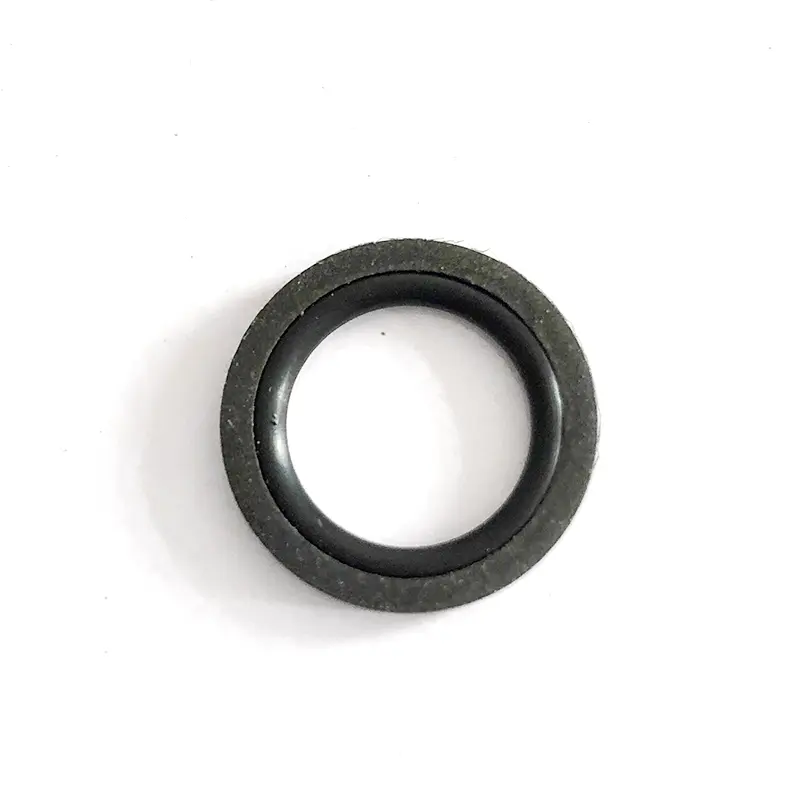

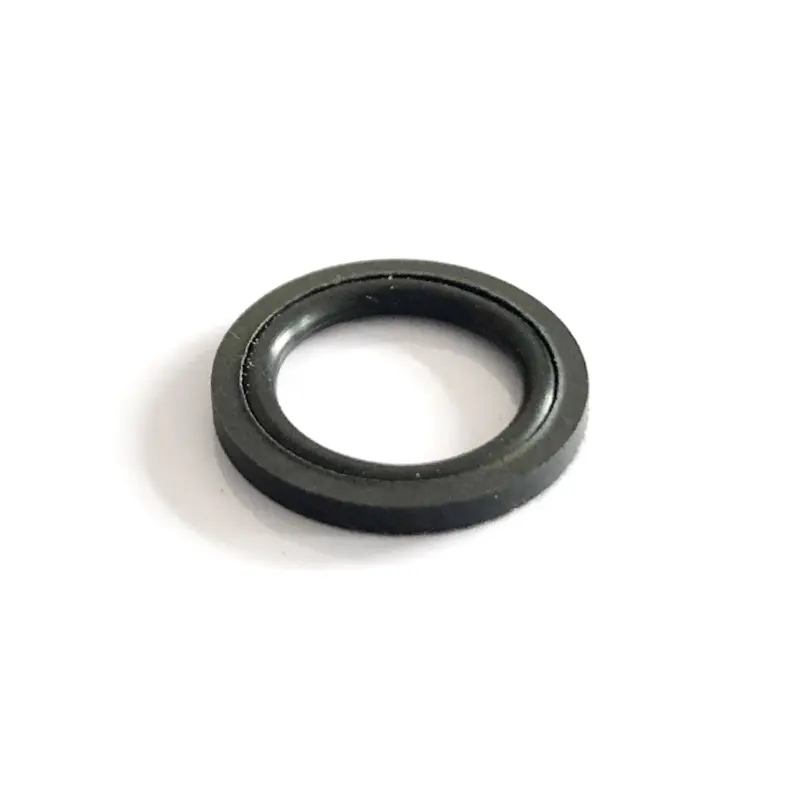

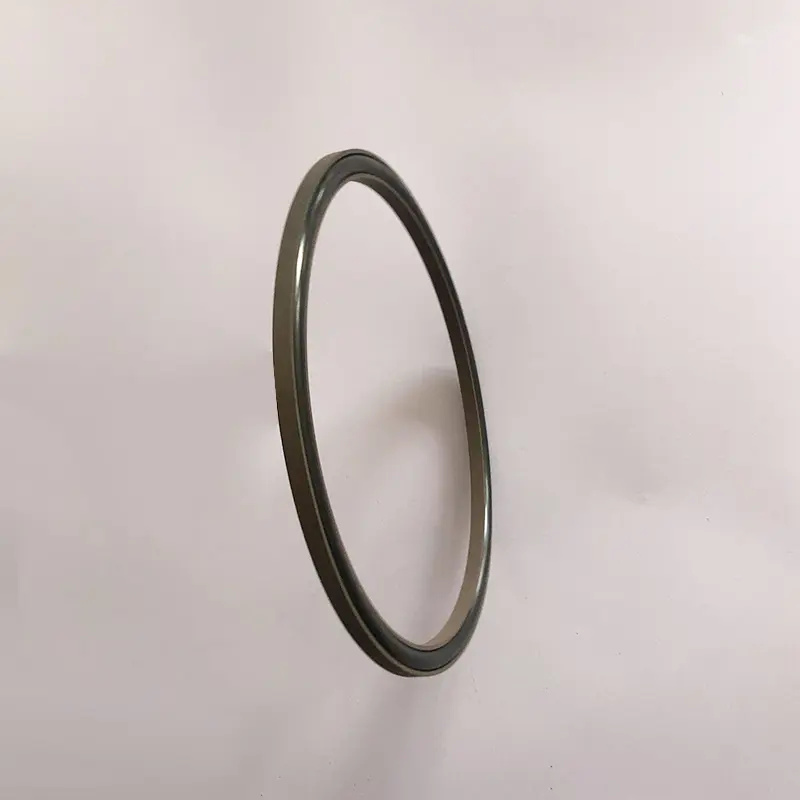

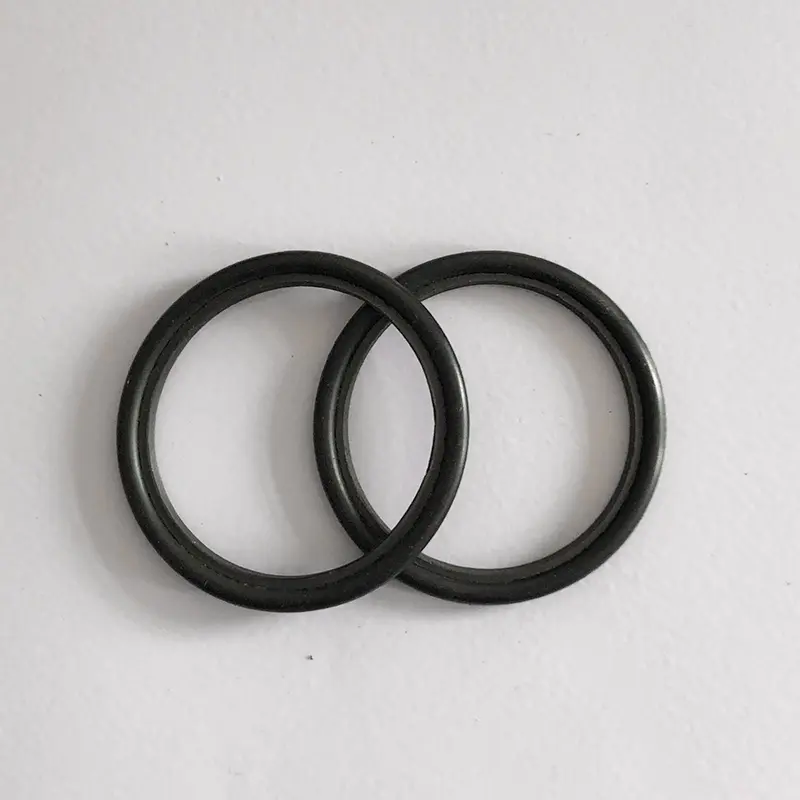

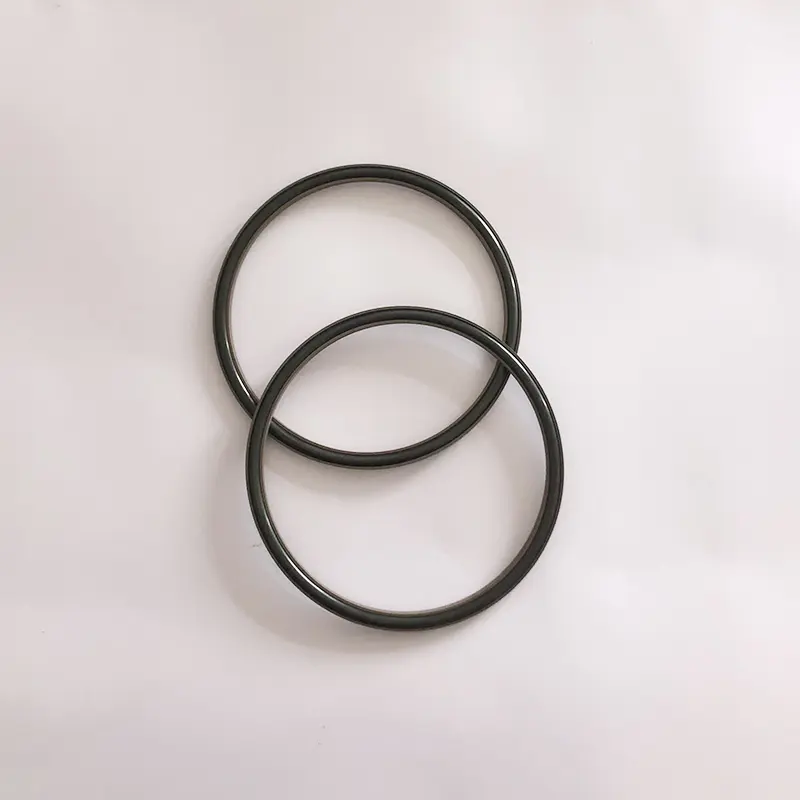

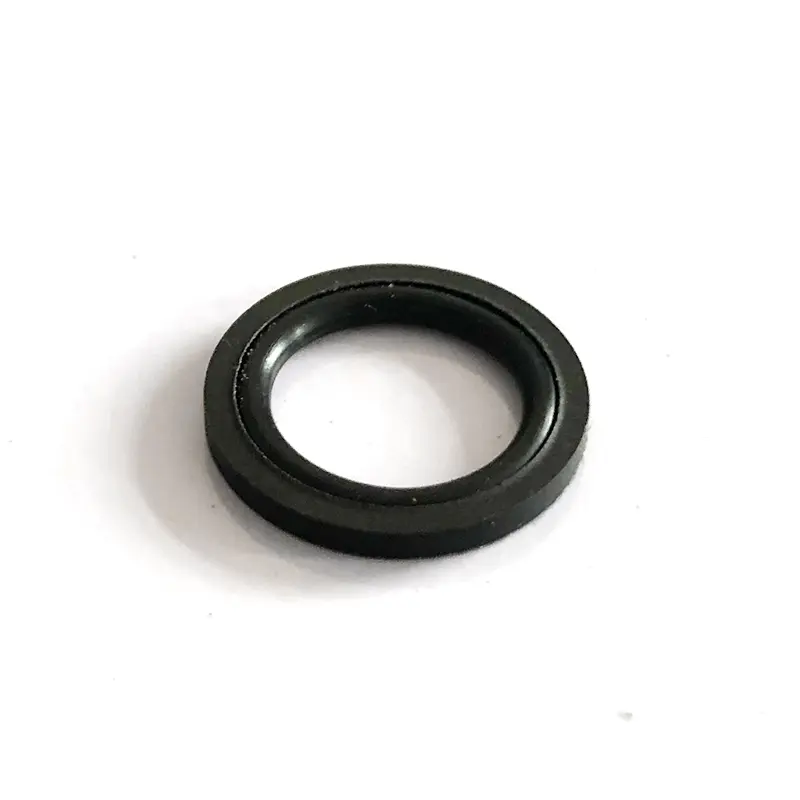

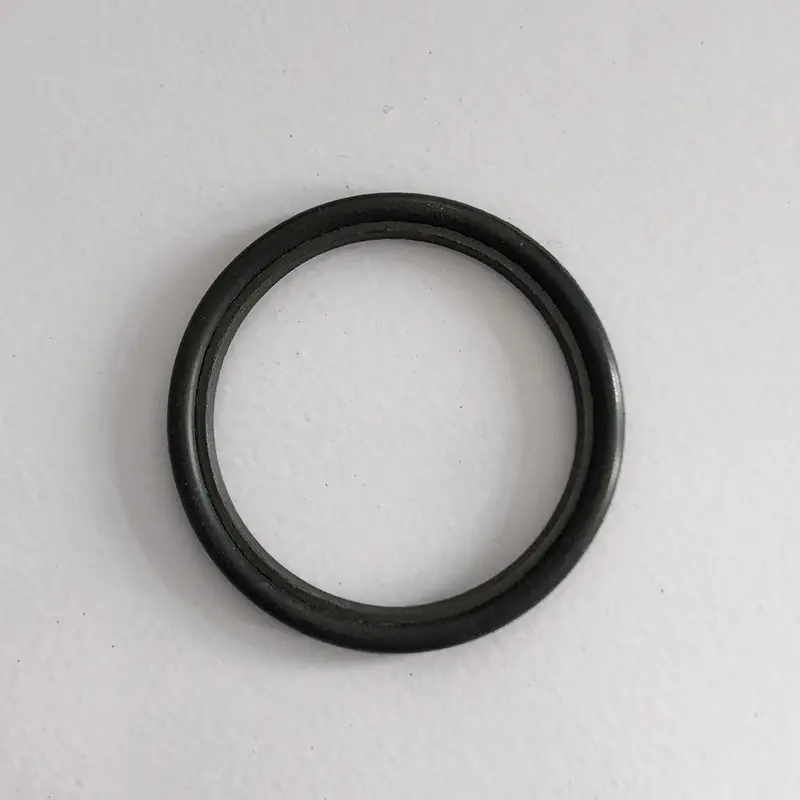

고압 끝 플랜지 씰

고압 끝 플랜지 씰은 Ruichen Seals가 제공 할 수있는 신뢰할 수있는 솔루션입니다. 씰의 생산 및 개발을 전문으로하는 제조업체로서, 당사 제품은 수압 씰에 사용될 수 있으며, 긴 수명, 우수한 밀봉, 고압 및 초고 압력 저항, 소형 구조 및 작은 공간 점령 및 기타 공통점과 함께 수압 씰에 사용될 수 있습니다. 제품 세분화 모델은 다양합니다. 귀하에게 적합한 솔루션을 얻으려면 저희에게 연락하십시오.

문의 보내기

제품 설명

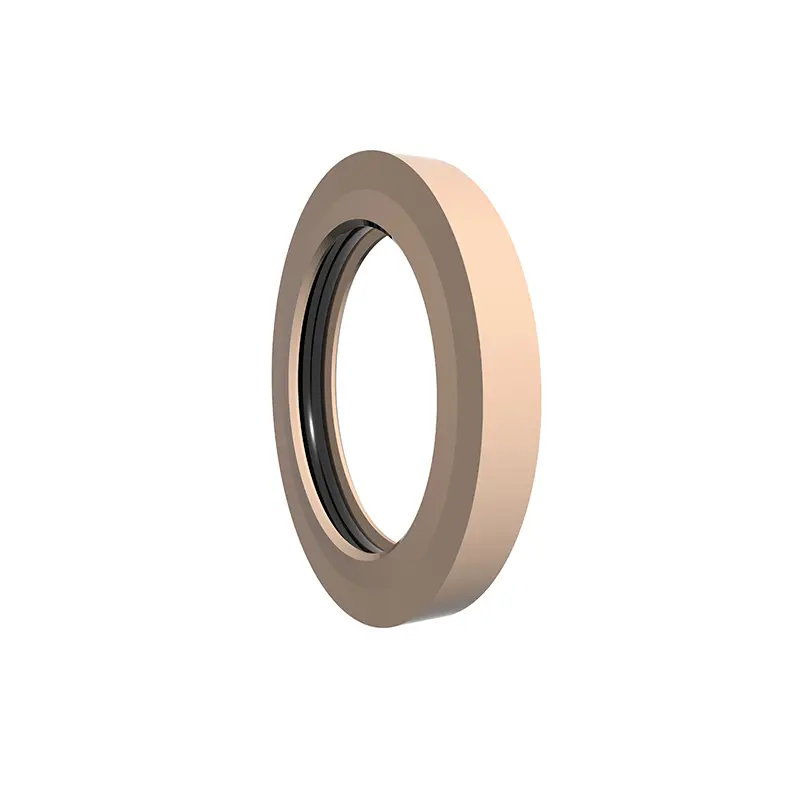

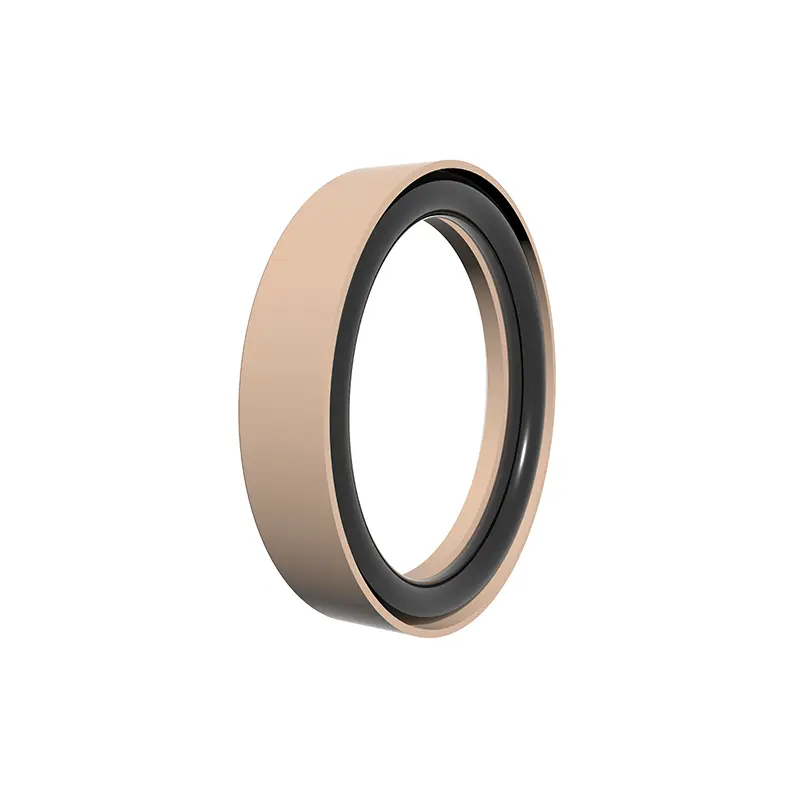

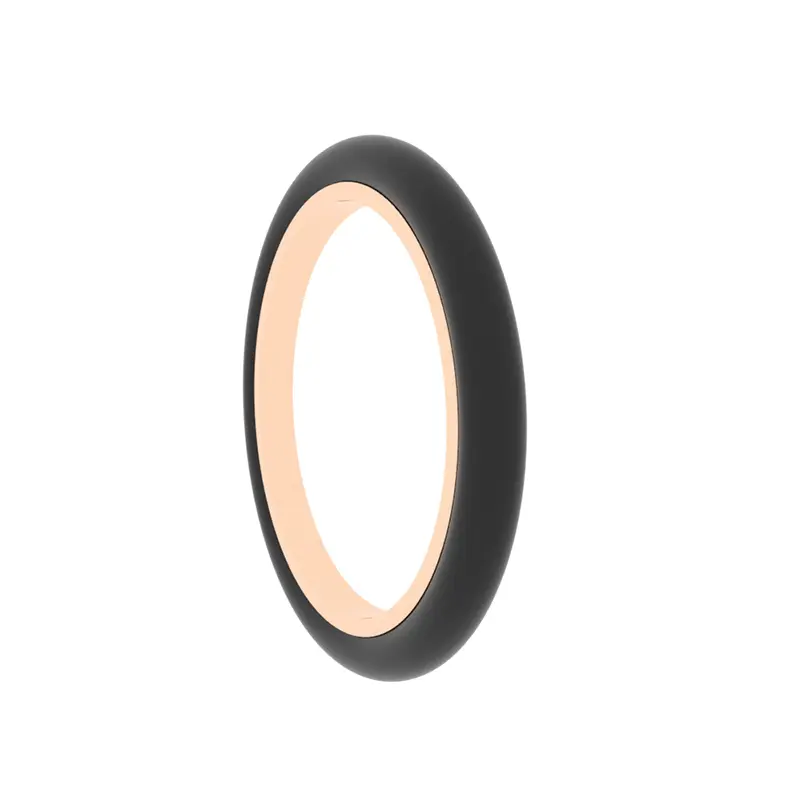

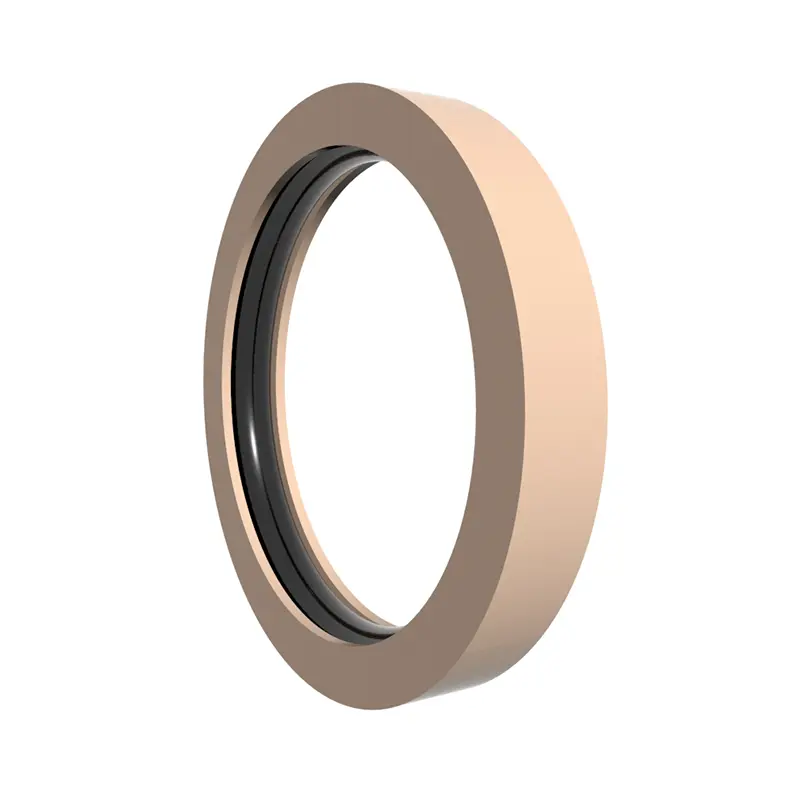

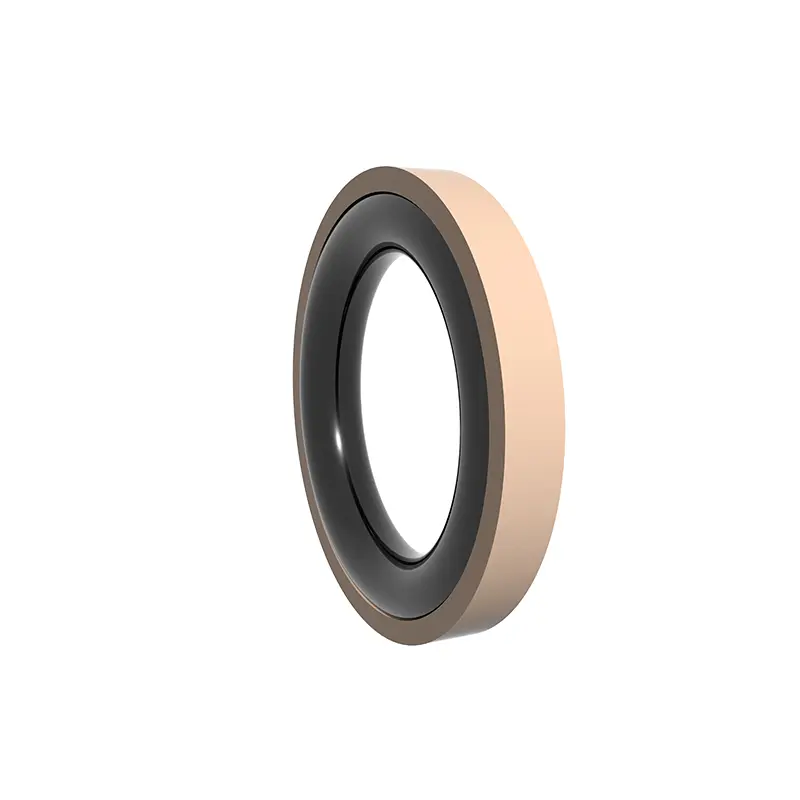

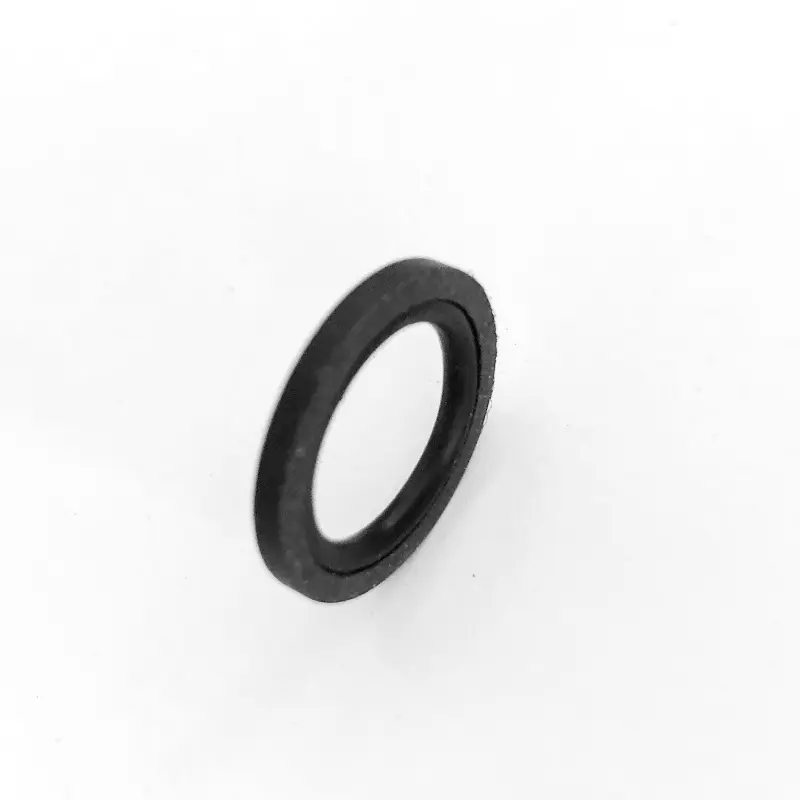

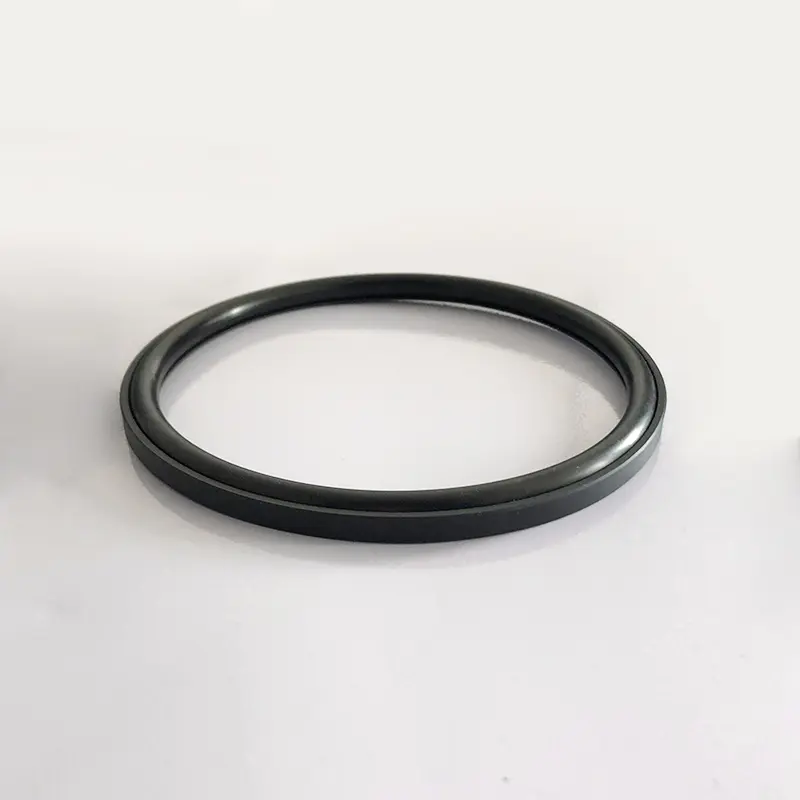

우리의 Ruichen Seals 고압 끝 플랜지 씰은 더 나은 제품 성능을 제공하기 위해 혁신적인 설계를 채택합니다. 코어는 축 (끝), 플랜지 일원 정적 (압력) 밀봉 및 수압 밀봉 요구에 적합한 충전 또는 수정 된 PTFE 재료 특수 모양의 밀봉 링 및 O- 형 (고무) 링의 조합입니다.

고압 끝 플랜지 씰은 상당한 장점, 장수, 유지 보수 비용 감소, 미디어 누출, 고압 및 초고 압력 저항을 방지하기위한 우수한 밀봉, 극한의 작업 조건을 충족시키기위한 고압 저항, 쉽게 설치하기위한 절묘한 구조를 갖습니다.

다양한 작업 조건에 따르면, 우리는 당신이 선택할 수 있도록 세분화 된 모델을 만들었습니다. RC2872 시리즈 (C 자형 밀봉 링 및 O 형 고무 고리)는 정압 밀봉에 적합합니다. RC2873 (강화 우선 앵글 밀봉 링 및 O 자형 고무 고리)은 초고 압력 정적 밀봉을 전문으로합니다. RC2874 (Y 자형 밀봉 링 및 O 자형 고무 고리)는 초고 압력 밀봉의 안정성을 보장합니다. RC2875 시리즈 (발 모양의 밀봉 링 및 O 자형 고무 고리)는 다양한 정적 밀봉 요구를 충족시키기 위해 A 및 B 유형으로 나뉩니다.

일부 특수 조합은 O- 링을 사용한 수정 된 발 모양의 밀봉 링과 같은 하이라이트로 가득 차 있으며, 이는 전 압축 및 플랜지 구조를 사용하여 더 높은 압력에서 더 나은 밀봉을 달성하고 높은 압력을 견딜 수 있습니다. C 자형 및 강화 된 직각 밀봉 고리와 O- 링의 조합에 대해서도 마찬가지입니다. 모든 방향에서 고압 끝 (플랜지) 밀봉 문제에 대한 신뢰할 수있는 솔루션을 제공합니다.

제품 기능 및 응용 프로그램 :

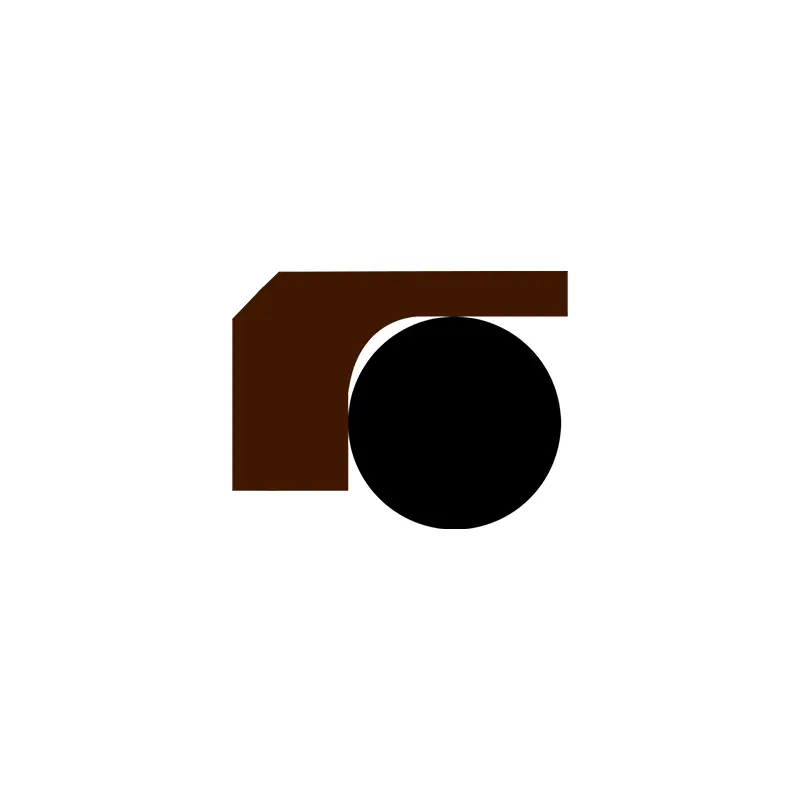

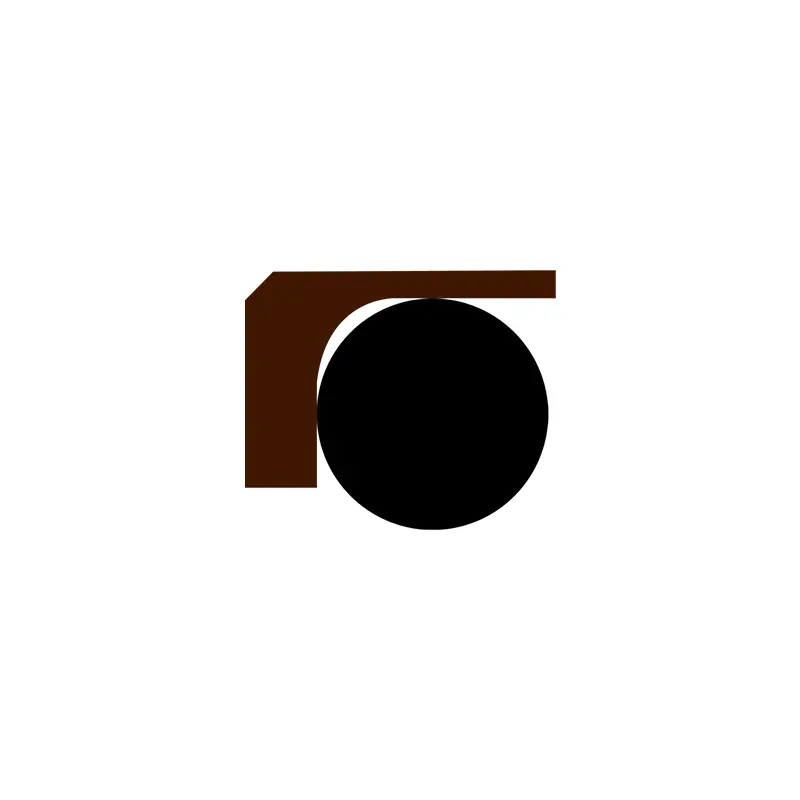

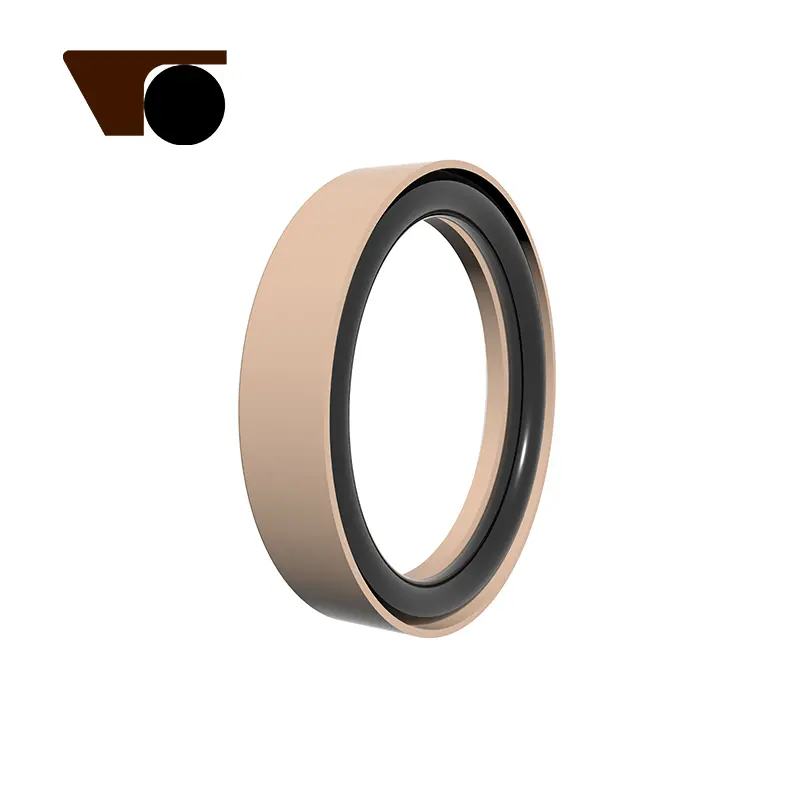

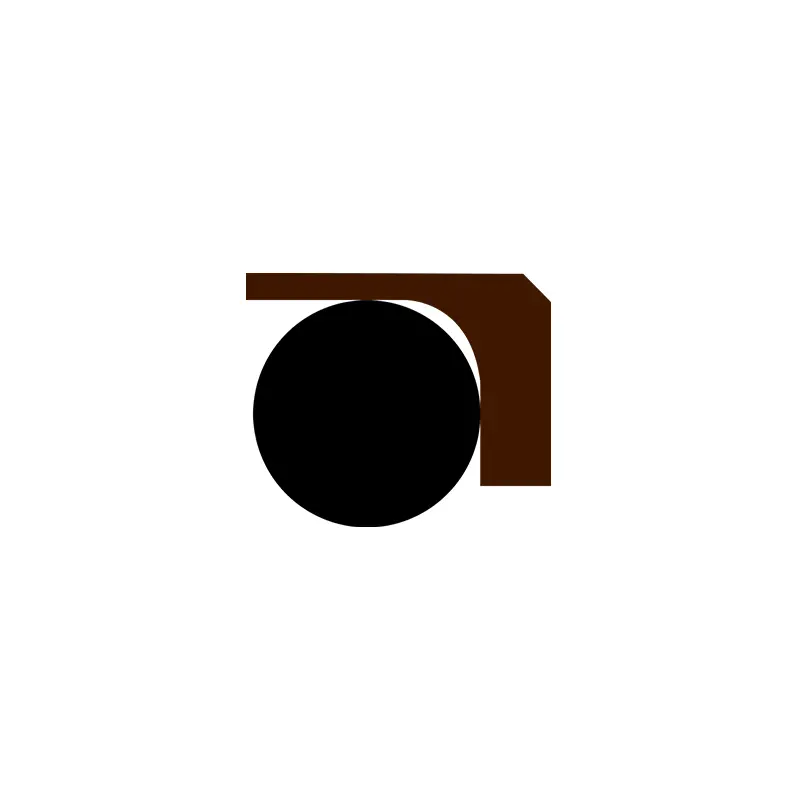

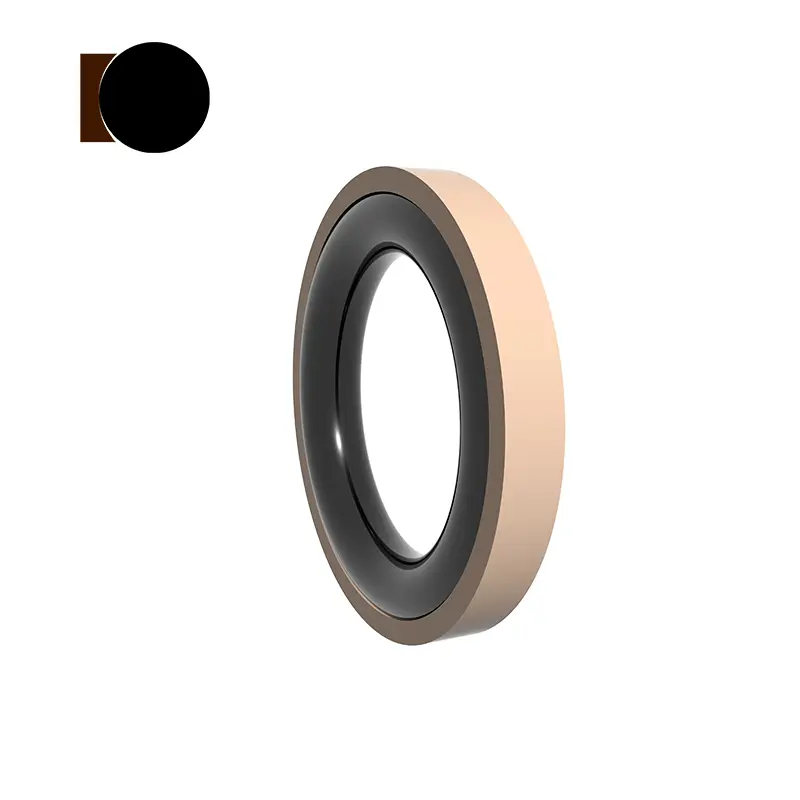

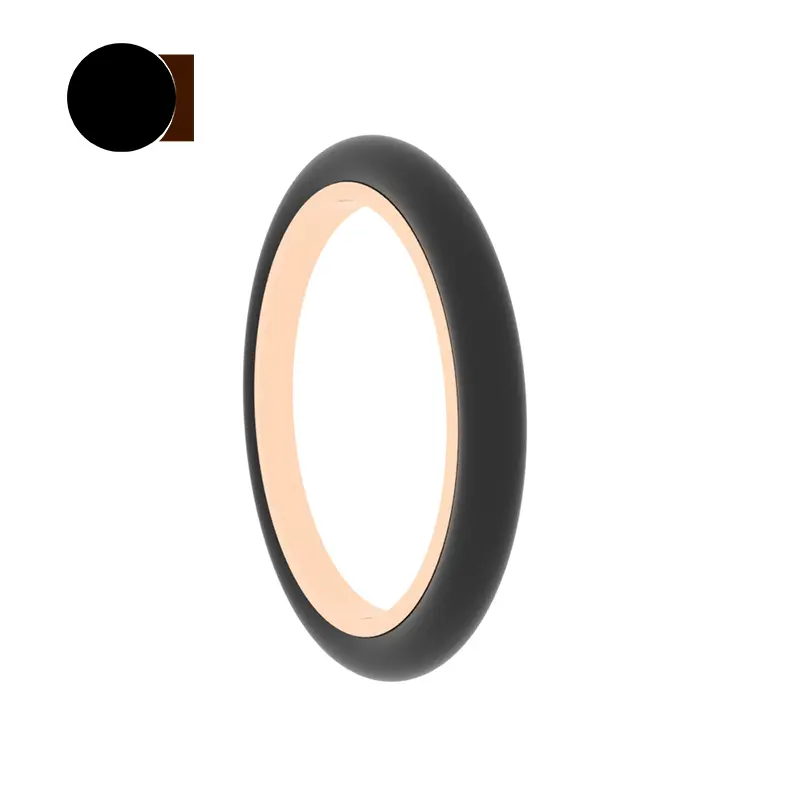

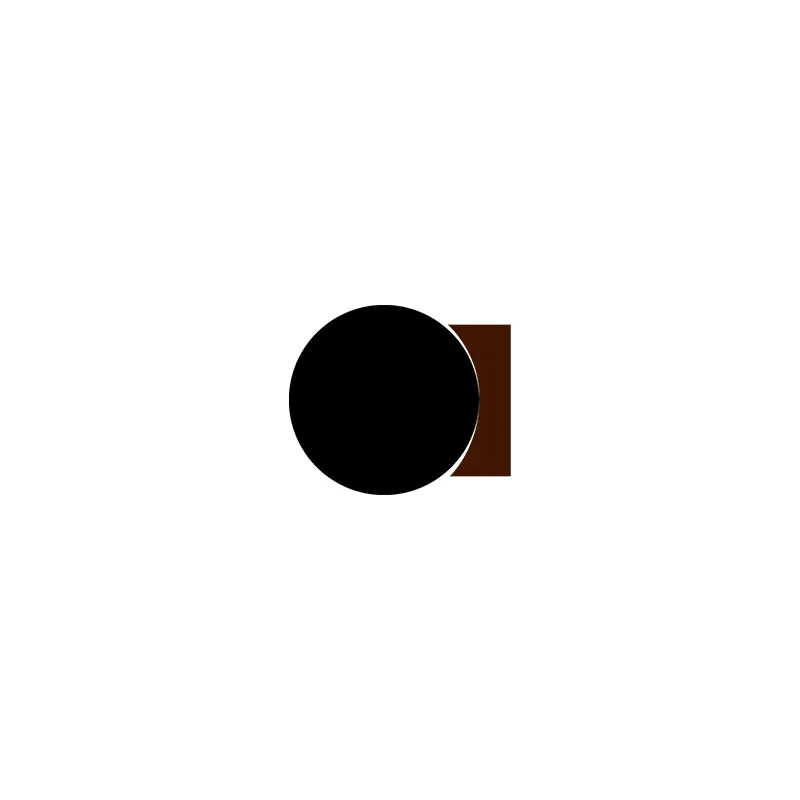

이 씰은 PTFE 및 O- 링으로 만든 직각 실링 링으로 구성됩니다. O- 링은 사전 압축하여 밀봉을 달성하기 위해 클램핑 력을 생성합니다. 씰의 클램핑 력은 압력에 따라 증가합니다. 즉, 압력이 높을수록 밀봉이 더 좋습니다. 슬립 링은 측면 리브 구조를 채택하기 때문에 O- 링은 압착되지 않고 고압을 견딜 수 있습니다.

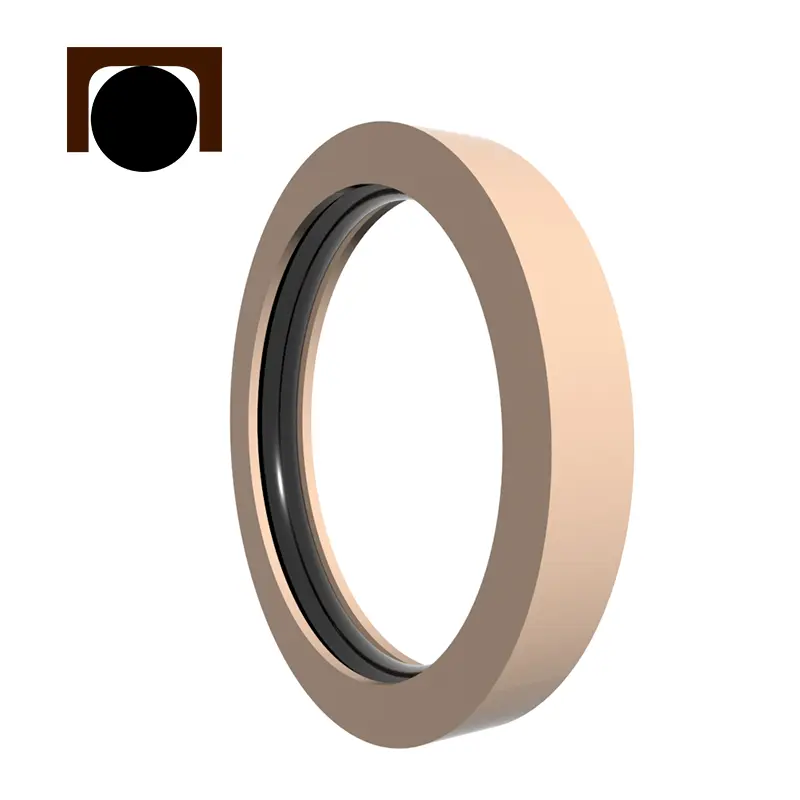

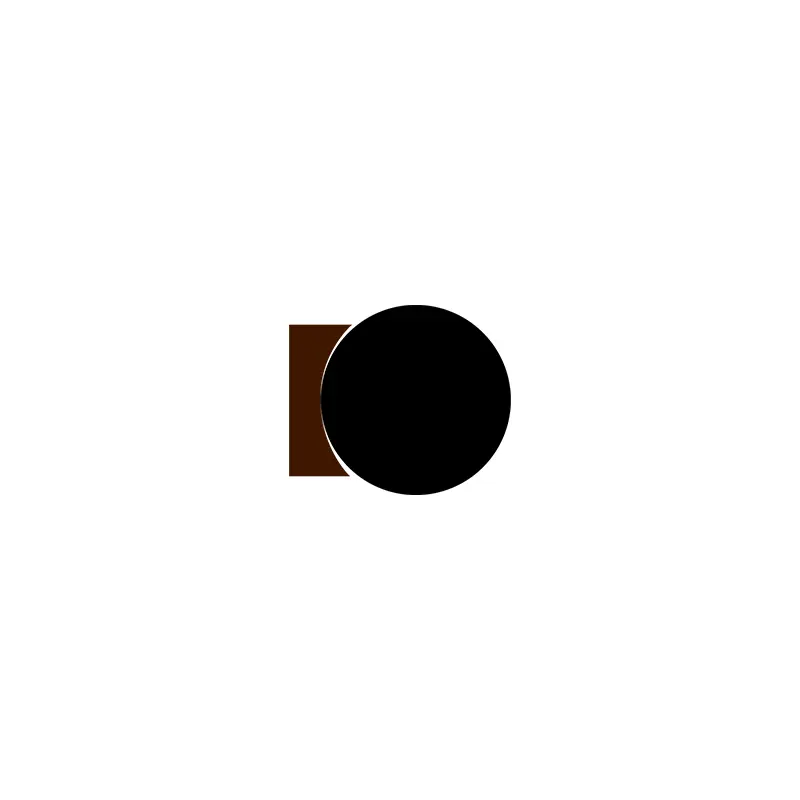

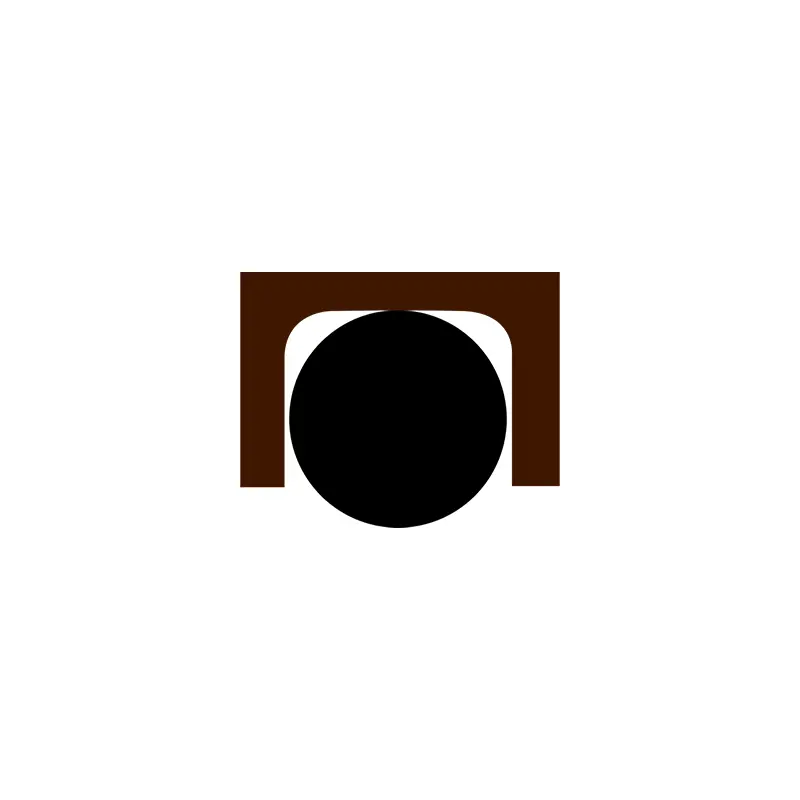

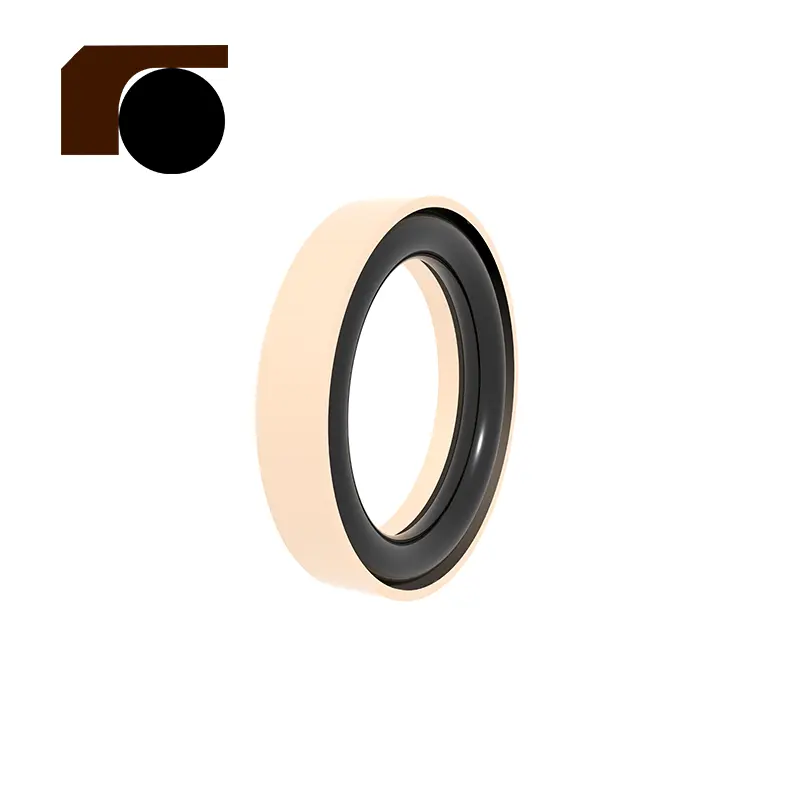

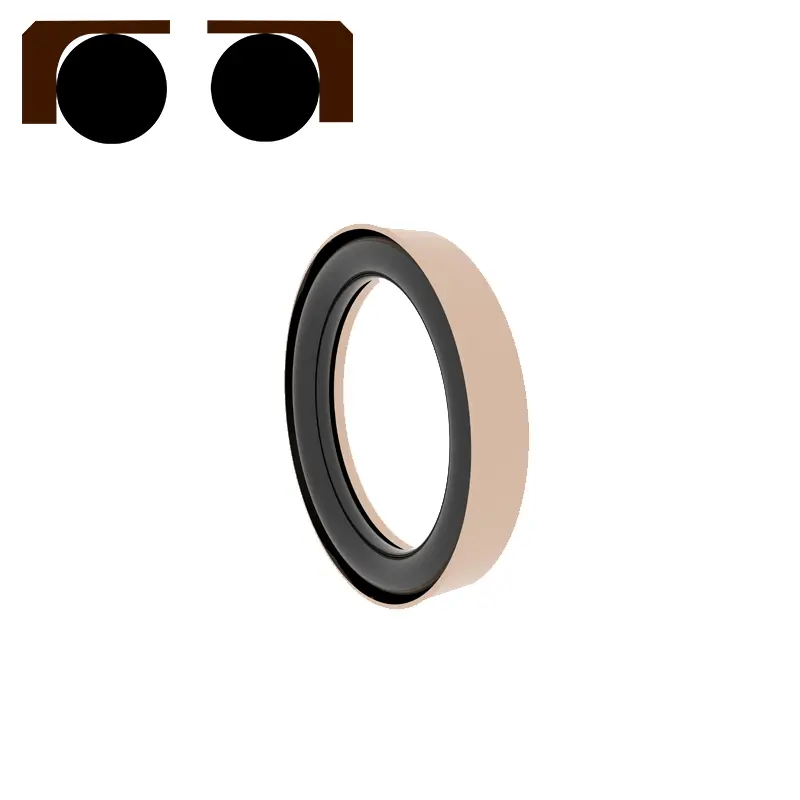

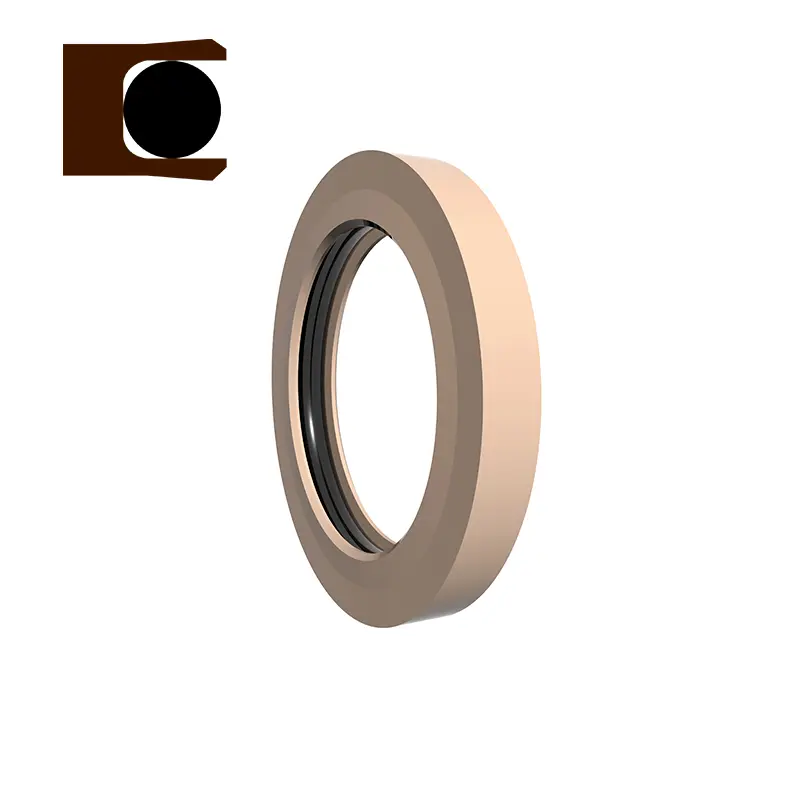

이 씰은 PTFE C 형 씰링 링과 O- 링으로 구성됩니다. O- 링은 사전 압축하여 밀봉을 달성하기 위해 클램핑 력을 생성합니다. 씰의 클램핑 력은 압력에 따라 증가합니다. 즉, 압력이 높을수록 밀봉이 더 좋습니다. 슬립 링은 양면 리브 구조를 채택하기 때문에 O- 링을 압박하지 않고 고압을 견딜 수 있습니다.

RC2873

RC2874

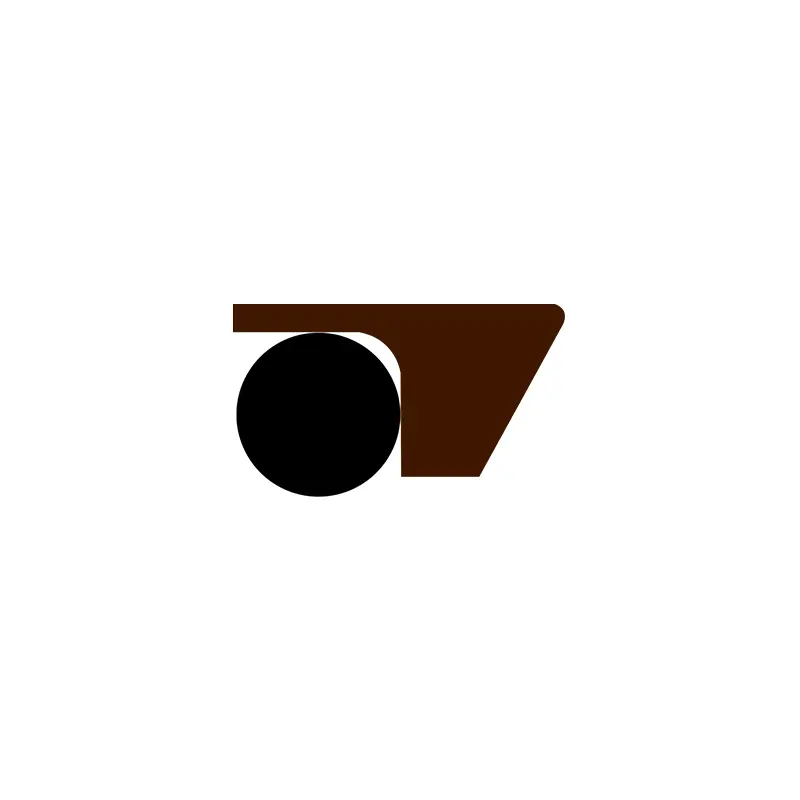

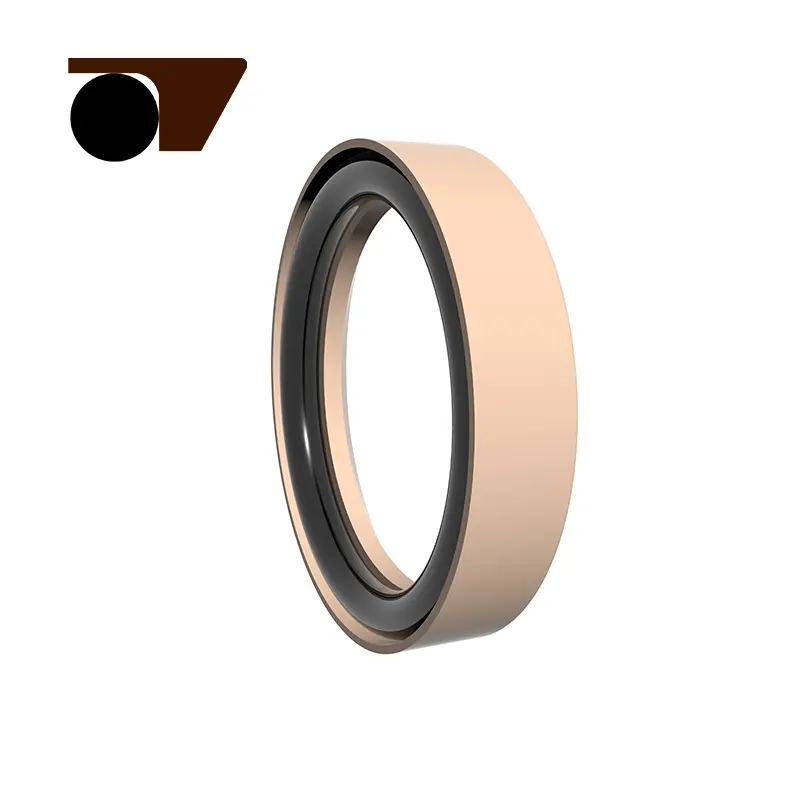

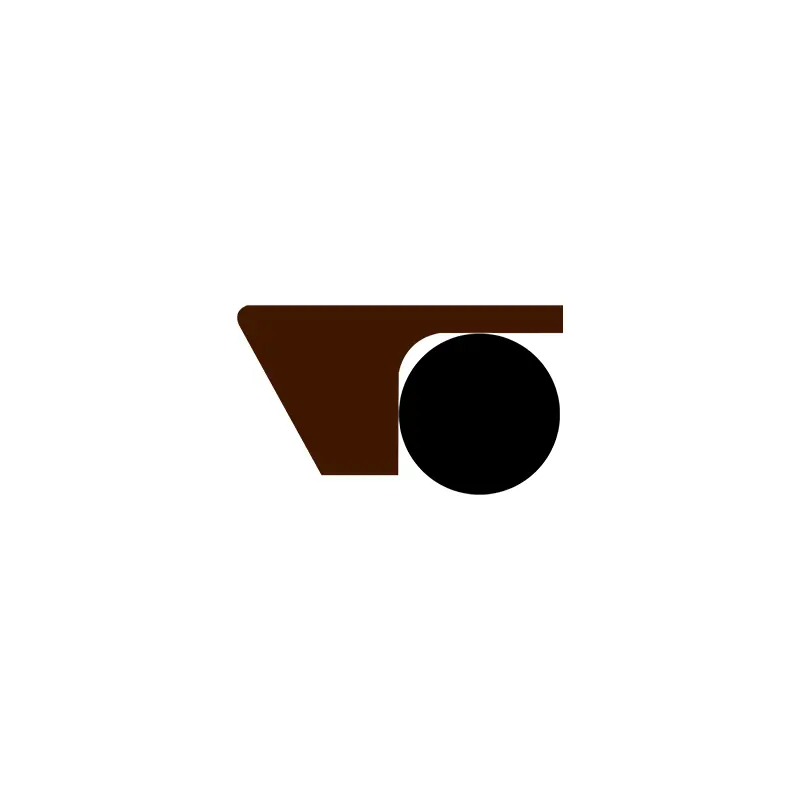

이 씰은 수정 된 PTFE 재료 및 O- 링으로 만든 발 모양의 밀봉 링으로 구성됩니다. O- 링은 사전 압축하여 밀봉을 달성하기 위해 클램핑 력을 생성합니다. 씰의 클램핑 력은 압력에 따라 증가합니다. 즉, 압력이 높을수록 밀봉이 더 좋습니다. 슬립 링은 측면 발 모양의 갈비 구조를 채택하기 때문에 O- 링을 압박하지 않고 높은 압력을 견딜 수 있습니다.

명세서:

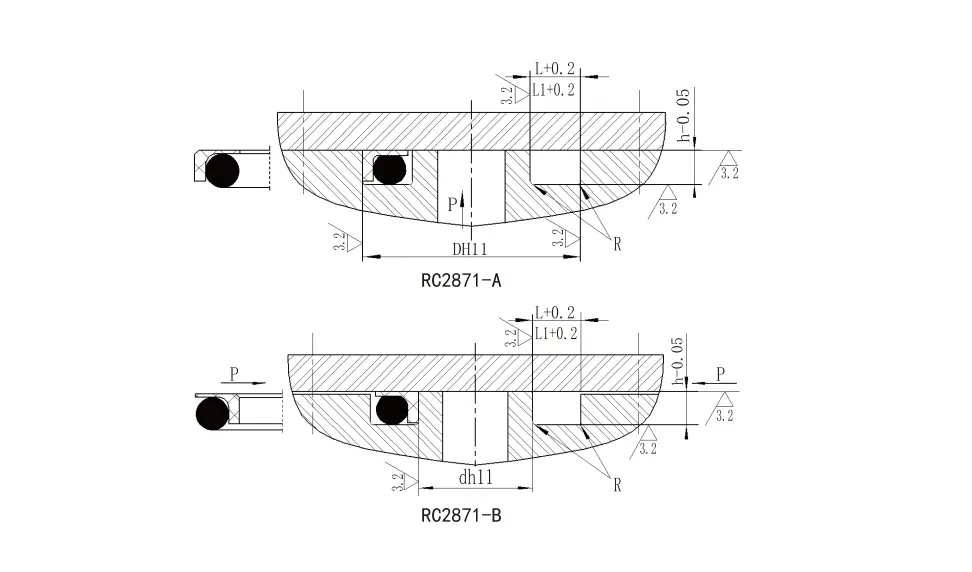

RC2871-A 내부 압력 유형 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있음)
외경 범위 D H11	그루브 깊이 h^-0.05	그루브 너비 L^+0.2	그루브 너비 L1+0.2 압력> 80mpa	둥근 모서리 rmax	O- 링 와이어 직경 d_O
12 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

RC2871-B 외부 압력 유형 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있습니다)
외경 범위 DH11	그루브 깊이 h^-0.05	그루브 너비 L^+0.2	그루브 너비 L1+0.2 압력> 80mpa	둥근 모서리 rmax	O- 링 와이어 직경 d_O
5 ~ 30	2.35	4.5	6.8	0.4	2.65
31 ~ 50	3.10	5.6	8.0	0.4	3.55
51 ~ 127	4.65	7.6	11.0	0.5	5.30
128 ~ 499	6.25	10.2	12.6	0.6	7.00
500 ~ 1600	7.50	12.5	15.0	0.7	8.60

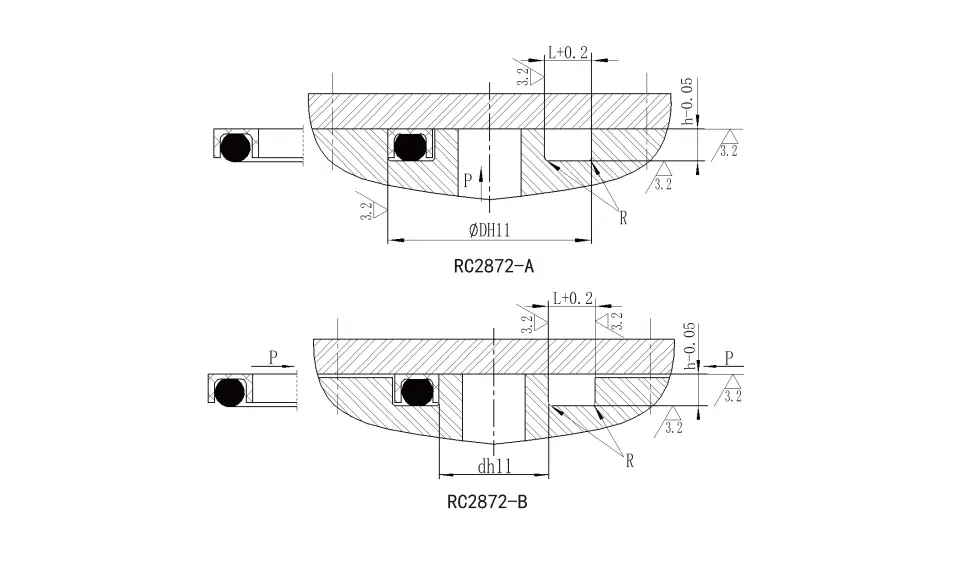

RC2872-A 내부 압력 유형 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있음)
외경 범위 D H11	그루브 깊이 h^-0.05	그루브 너비 L^+0.2	둥근 모서리 rmax	O- 링 와이어 직경 d_O
15 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.5	13.6	0.7	8.60

RC2872-B 외부 압력 유형 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있습니다)
외경 범위 D H11	그루브 깊이 h^-0.05	그루브 너비 L^+0.2	둥근 모서리 R	O- 링 와이어 직경 d_O
5 ~ 30	2.35	5.5	0.4	2.65
31 ~ 50	3.10	6.6	0.4	3.55
51 ~ 127	4.65	9.6	0.5	5.30
128 ~ 499	6.25	11.7	0.6	7.00
500 ~ 1600	7.50	13.6	0.7	8.60

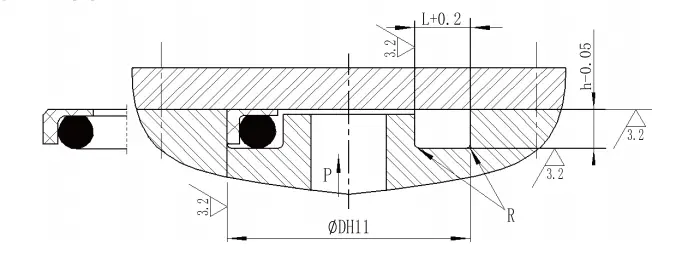

RC2873

외경 범위 IE11	그루브 깊이 h^-0.05	그루브 너비 L^+0.2	둥근 모서리 rmax	O- 링 와이어 직경 d_O
15 ~ 28	2.80	5.5	0.4	2.65
29 ~ 54	3.55	6.6	0.4	3.55
55 ~ 128	5.30	9.1	0.5	5.30
129 ~ 499	7.20	11.8	0.6	7.00
500 ~ 1600	8.50	13.8	0.7	8.60

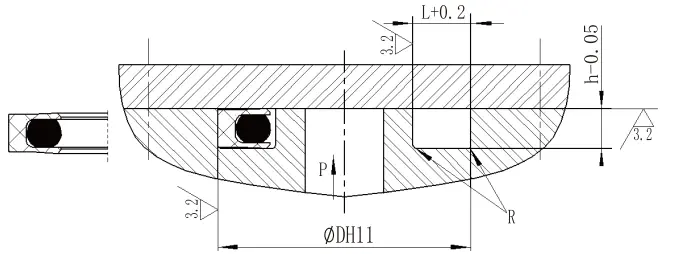

RC2874

외경 범위 IE11	그루브 깊이 h^-⁰^.05	그루브 너비 L^+0.2	둥근 모서리 rmax	O- 링 와이어 직경 d_O
15 ~ 26	3.4	5.5	0.4	2.65
27 ~ 50	4.2	6.6	0.4	3.55
51 ~ 127	6.1	9.1	0.5	5.30
128 ~ 499	8.0	11.8	0.6	7.00
500 ~ 1600	9.5	15.5	0.7	8.60

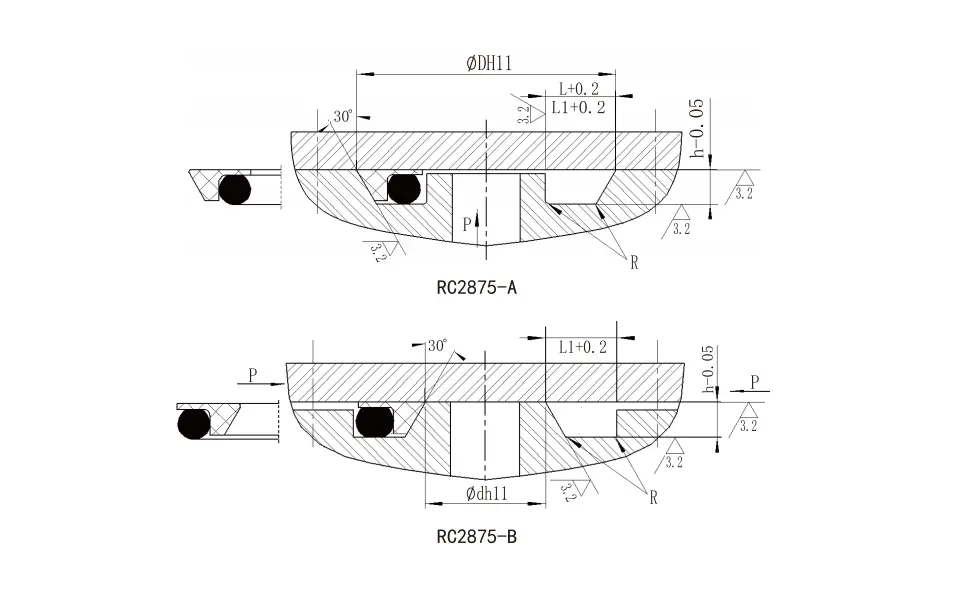

RC2875-A 내부 압력 유형 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있음)
외경 범위 D H11	그루브 깊이 h^-0.05	그루브 너비 L^+0.2	그루브 너비 L1+0.2 압력> 100mpa	둥근 모서리 rmax	O- 링 와이어 직경 d_O
17 ~ 50	3.1	6.6	8.6	0.4	3.55
51 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

RC2875-B 외부 압력 유형 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있습니다)
외경 범위 D H11	그루브 깊이 h^-0.05	그루브 너비 L^+0.2	그루브 너비 L1+0.2 압력> 100mpa	둥근 모서리 rmax	O- 링 와이어 직경 d_O
5 ~ 40	3.1	6.6	8.6	0.4	3.55
41 ~ 127	4.6	10.0	12.0	0.5	5.30
128 ~ 499	6.3	13.2	15.2	0.6	7.00
500 ~ 1600	7.5	15.8	17.8	0.7	8.60

고압 끝 플랜지 씰 적용 가능한 작업 조건
윤곽	모델	압력 (MPA)	온도 (℃)	메디아
	RC2871-A	≤300	-35 ~+100 (일치 O- 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치 O- 링 FKM)
	RC2871-B	≤300	-35 ~+100 (일치 O- 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치 O- 링 FKM)
	RC2872-A	≤100	-35 ~+100 (일치 O- 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치 O- 링 FKM)
	RC2872-B	≤100	-35 ~+100 (일치 O- 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치 O- 링 FKM)
	RC2873	≤200	-35 ~+100 (일치 O- 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치 O- 링 FKM)
	RC2874	≤300	-35 ~+100 (일치 O- 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치 O- 링 FKM)
	RC2875-A	≤300	-35 ~+100 (일치 O- 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치 O- 링 FKM)
	RC2875-B	≤300	-35 ~+100 (일치 직사각형 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치하는 직사각형 링 fkm)
	RC2879-A	105	-35 ~+100 (일치 직사각형 링 NBR)	유압 오일, 에멀젼, 물, 가스 등
			-20 ~+200 (일치 O- 링 FKM)
	RC2875-B	105	-35 ~+100 (일치 O- 링 NBR) -20 ~+200 (일치 O- 링 FKM)	유압 오일, 에멀젼, 물, 가스 등
