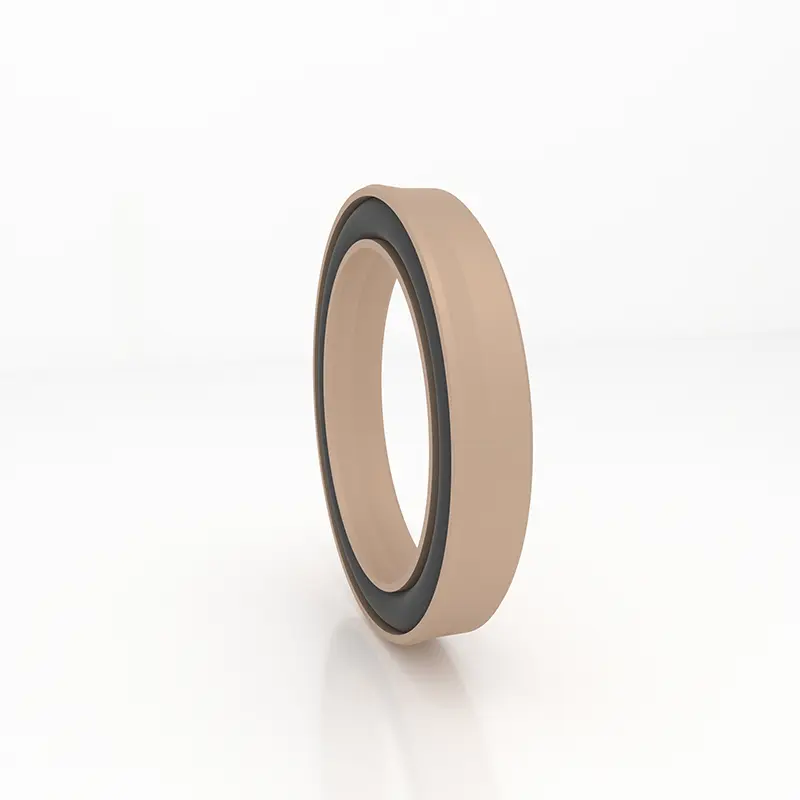

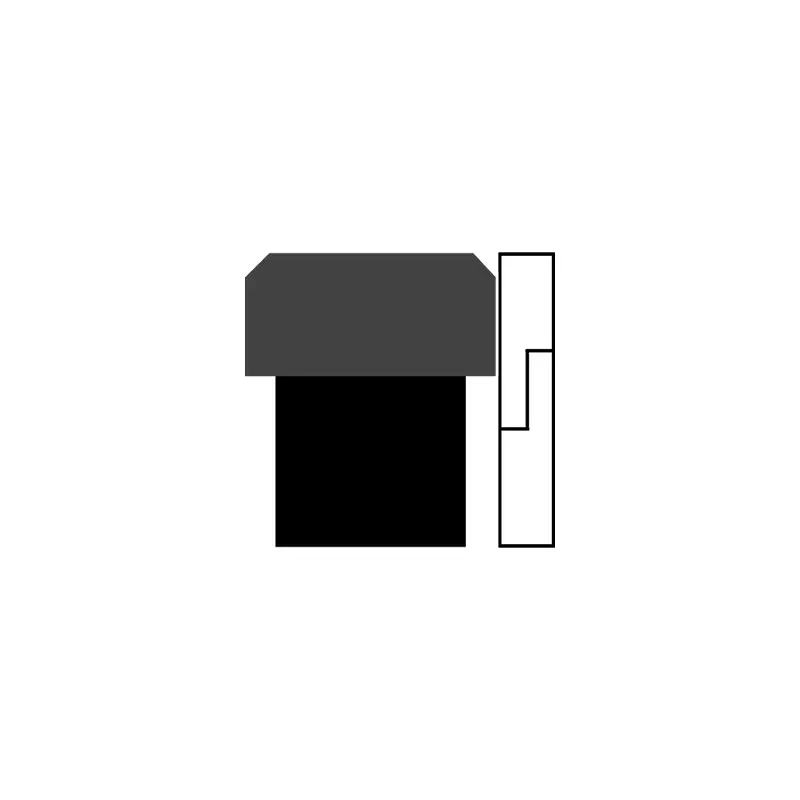

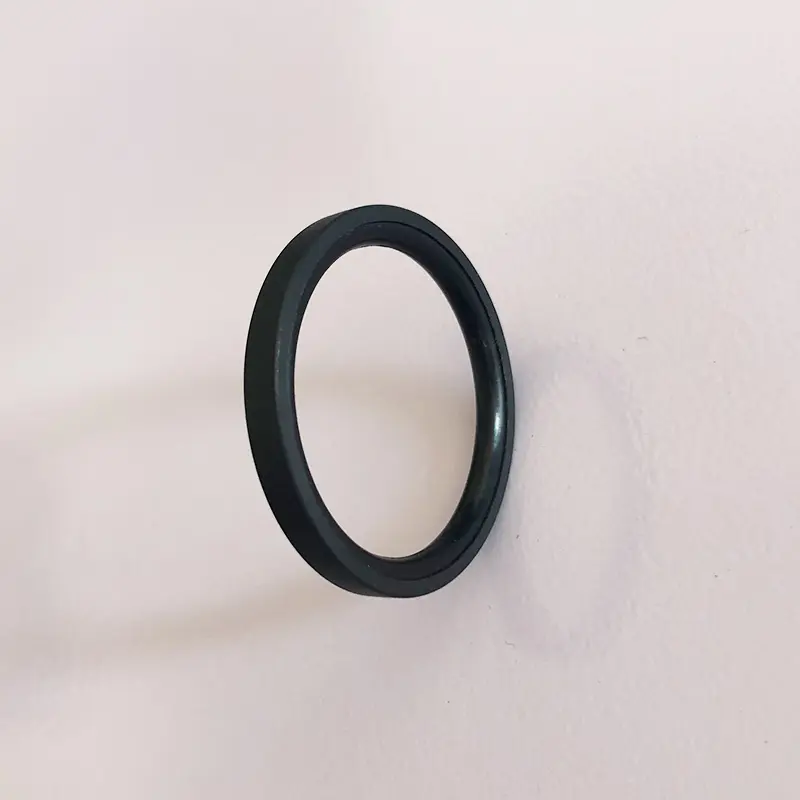

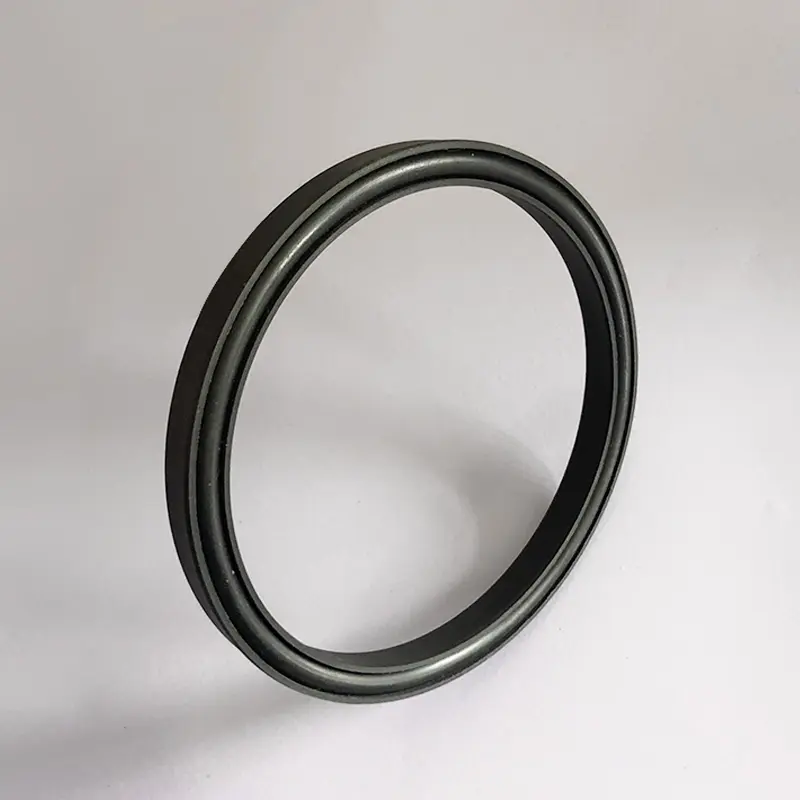

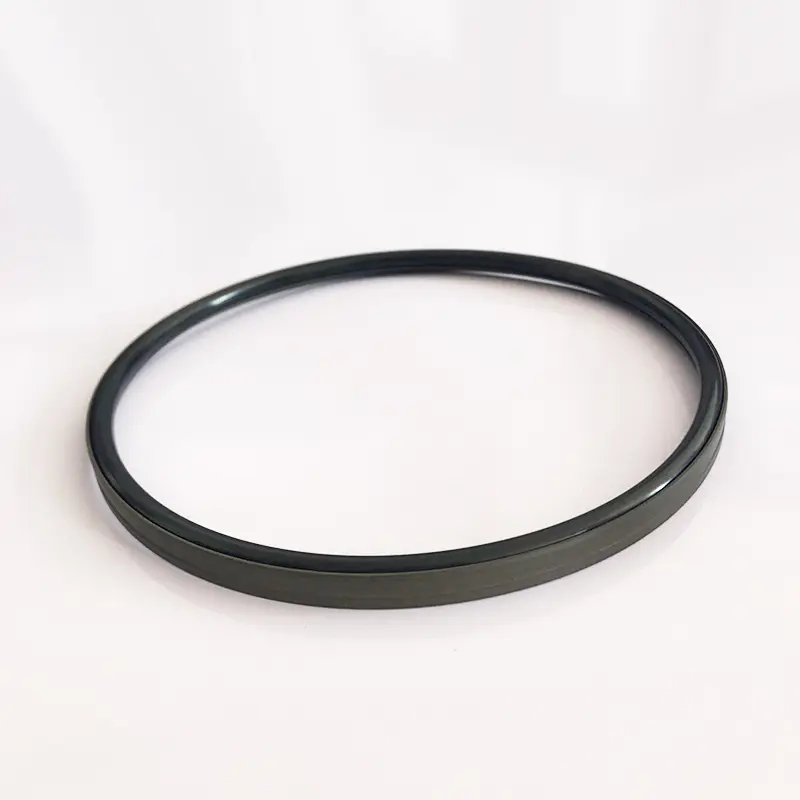

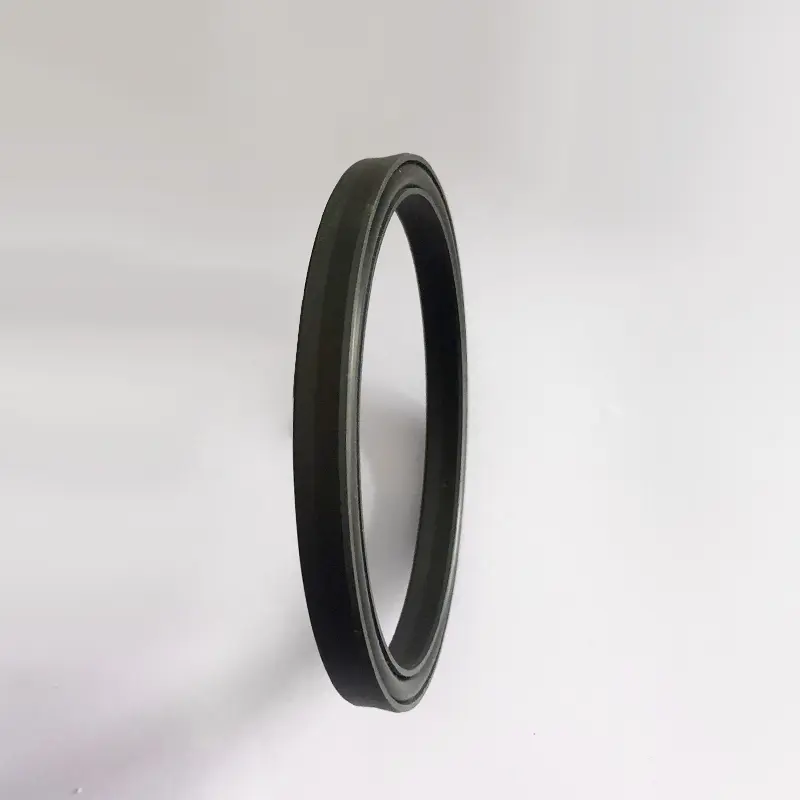

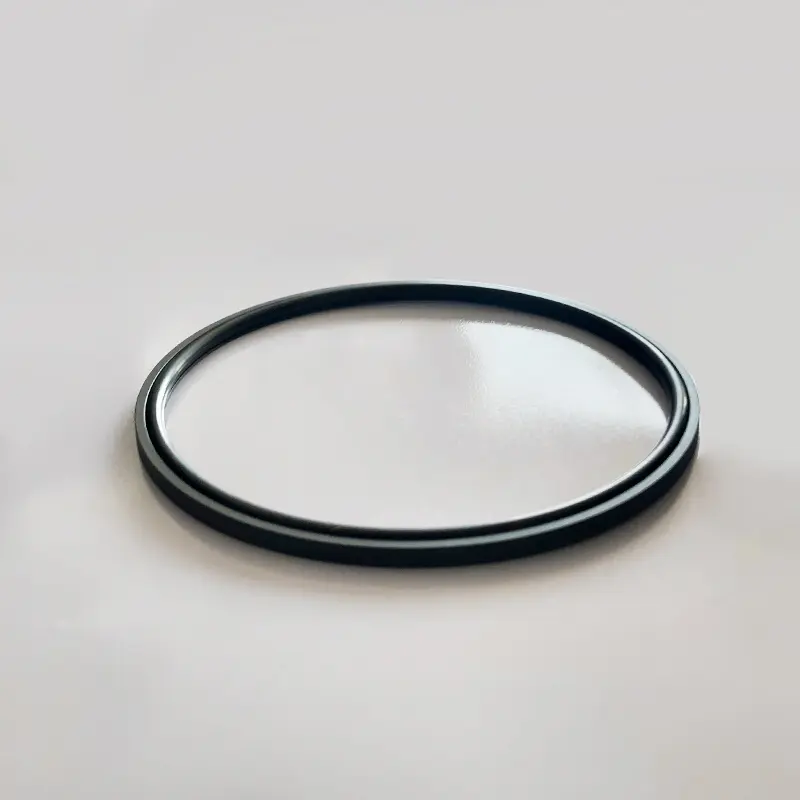

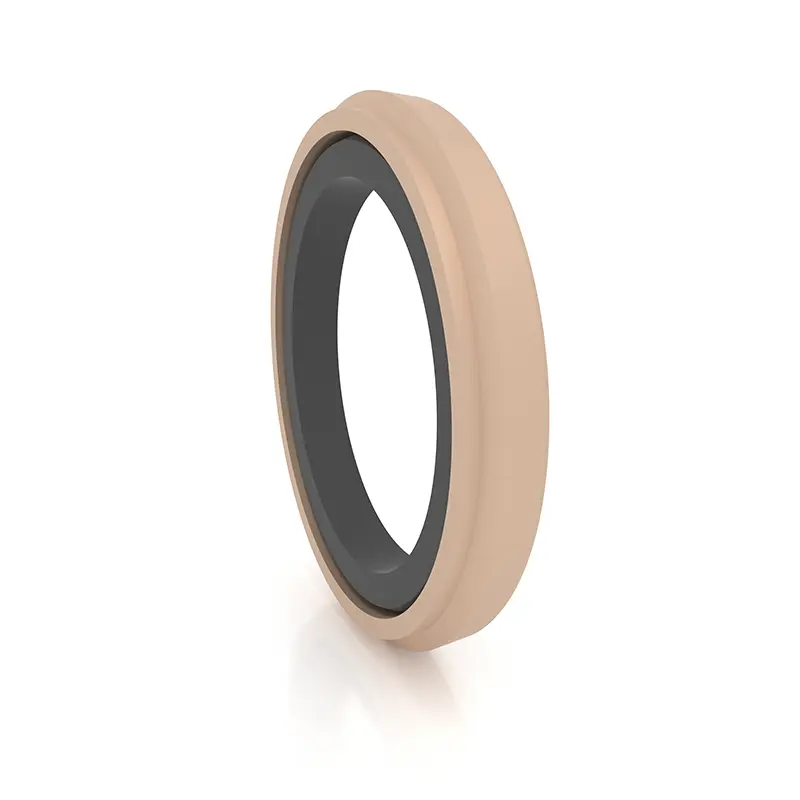

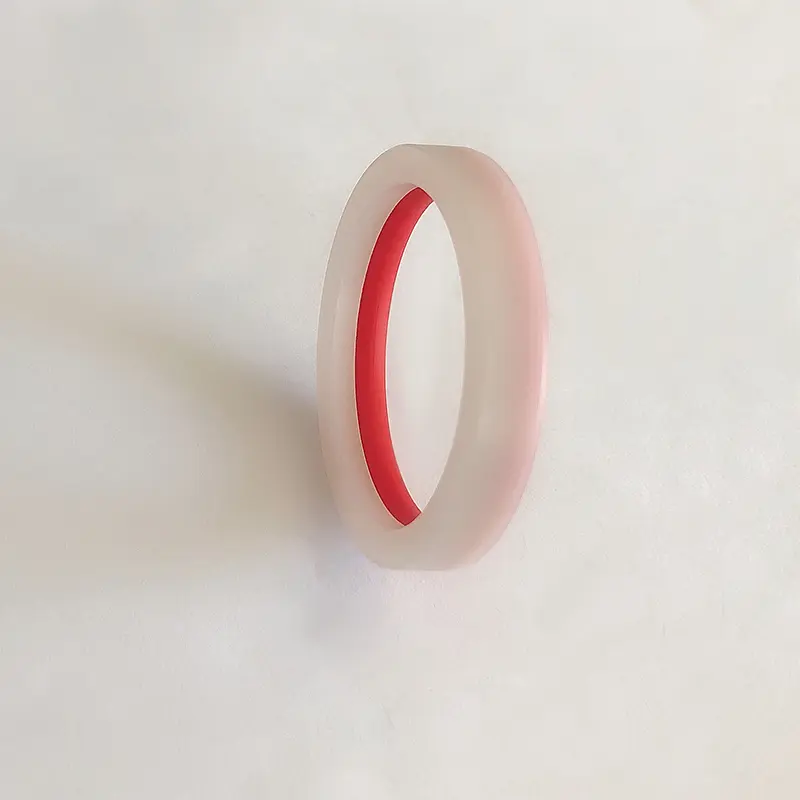

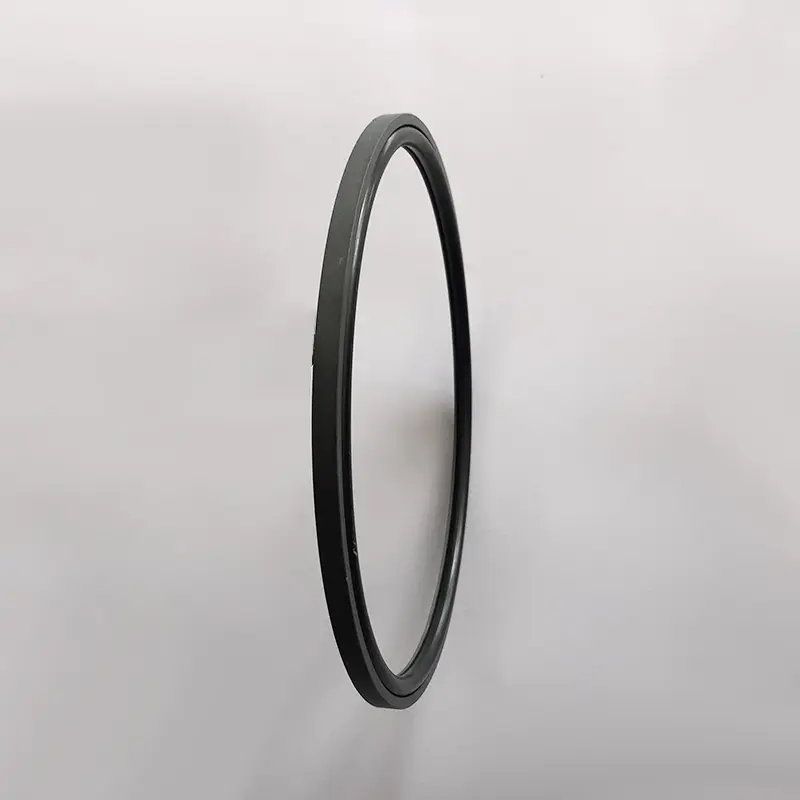

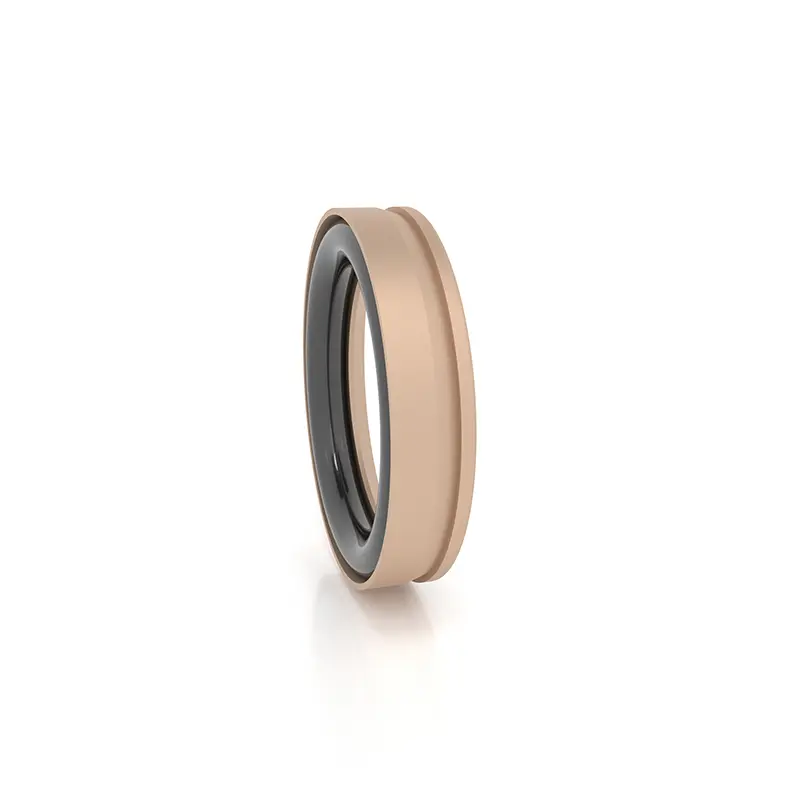

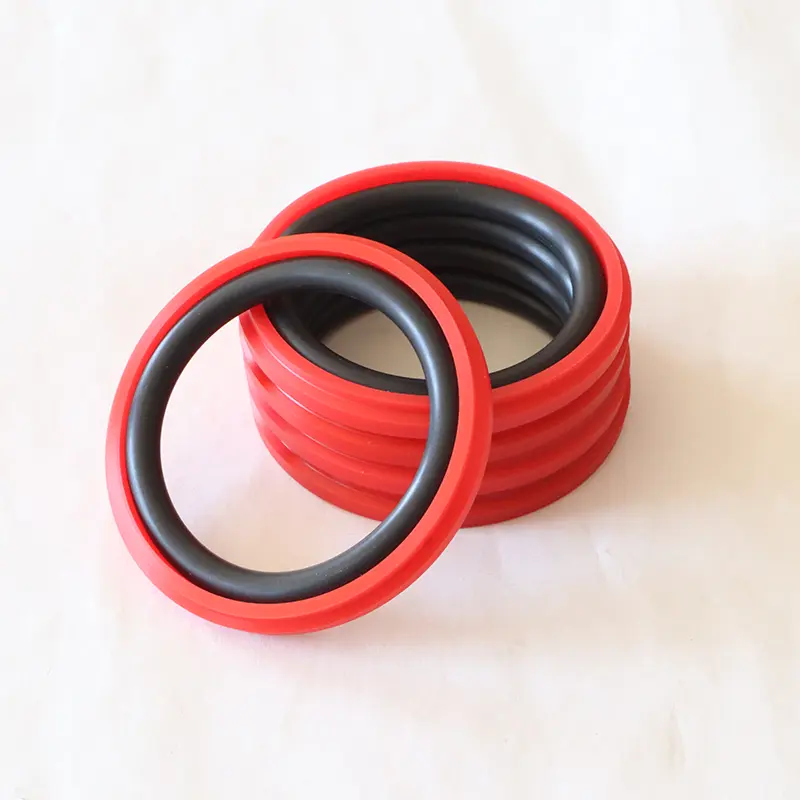

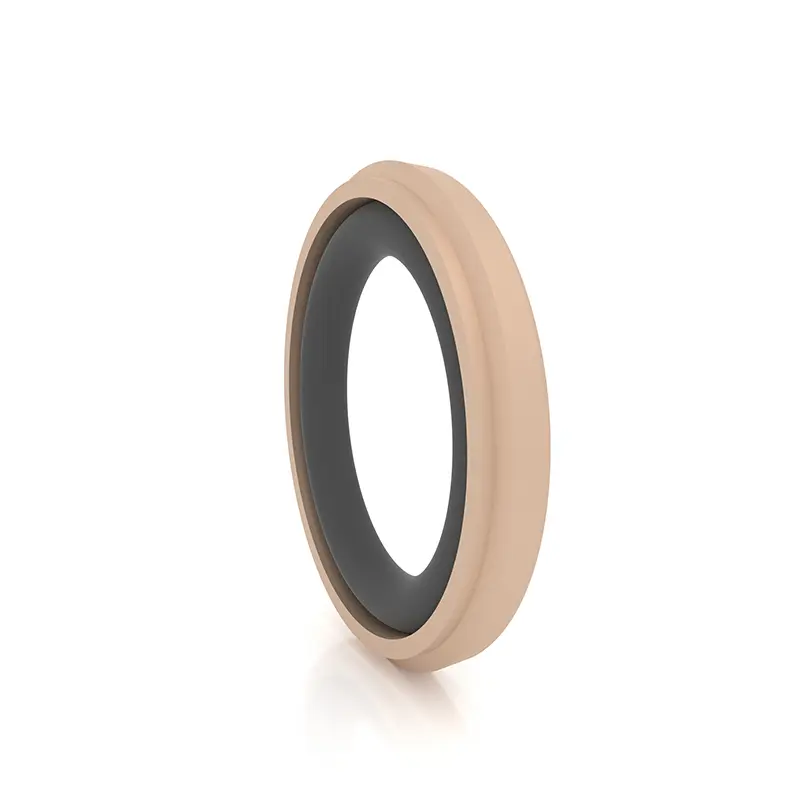

피스톤 구멍에 대한 고압 씰

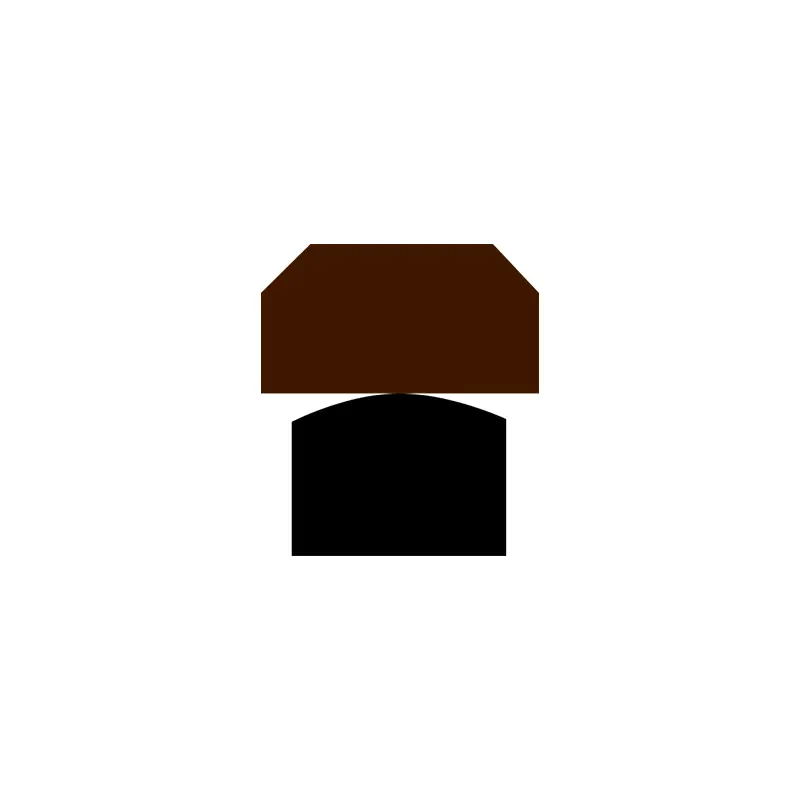

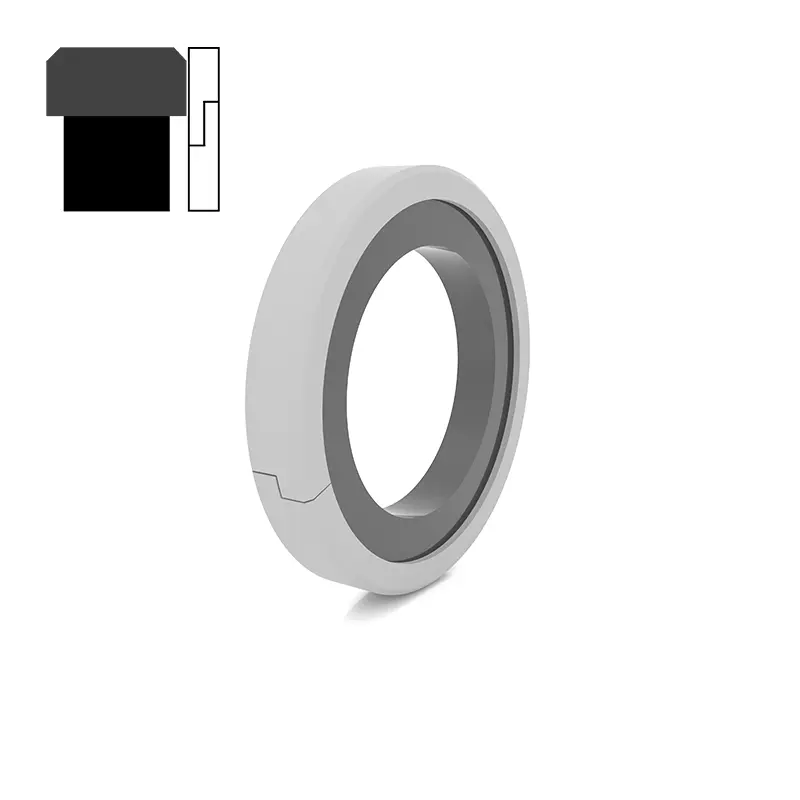

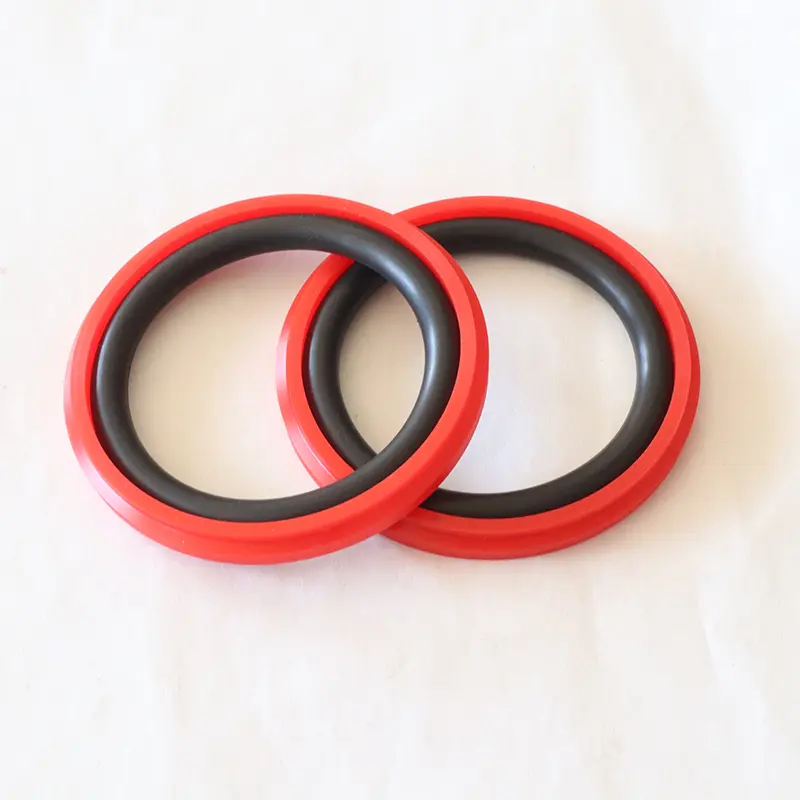

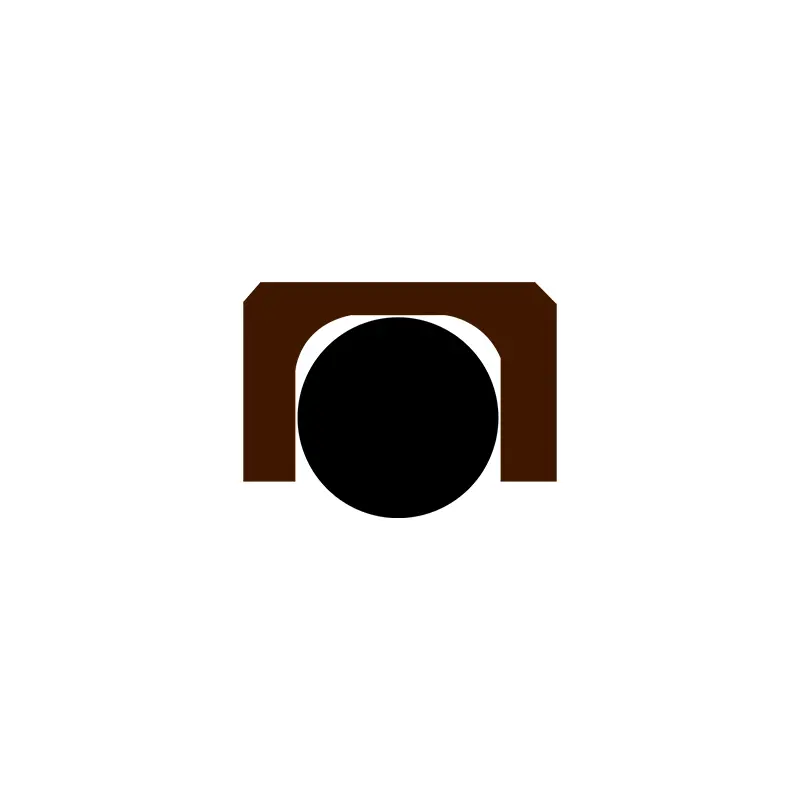

피스톤 구멍에 대한 고압 씰은 Ruichen 씰이 당신에게 제공 할 수있는 씰 중 하나입니다. 우리는 중국의 유압 씰의 전문 제조업체입니다. 독립적으로 개발 및 생산 된이 씰 링은 PTFE 또는 복합 재료 특수 모양 씰 링 및 O 자형 고무 고리로 구성됩니다. 특정 씰 링 구조 설계는 또한 씰의 높은 압력을 견딜 수있는 능력을 향상시킵니다.

문의 보내기

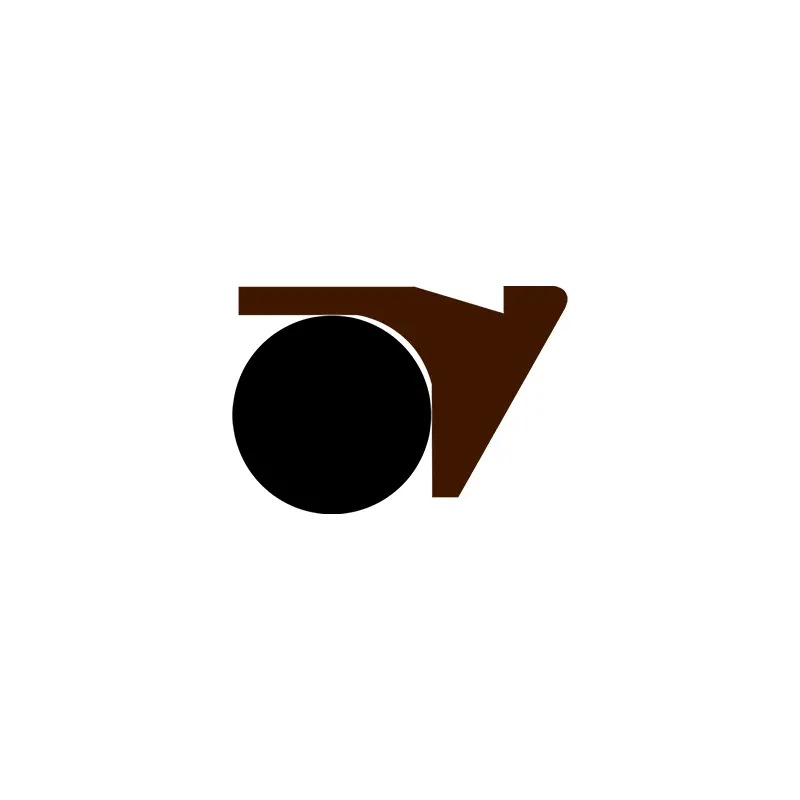

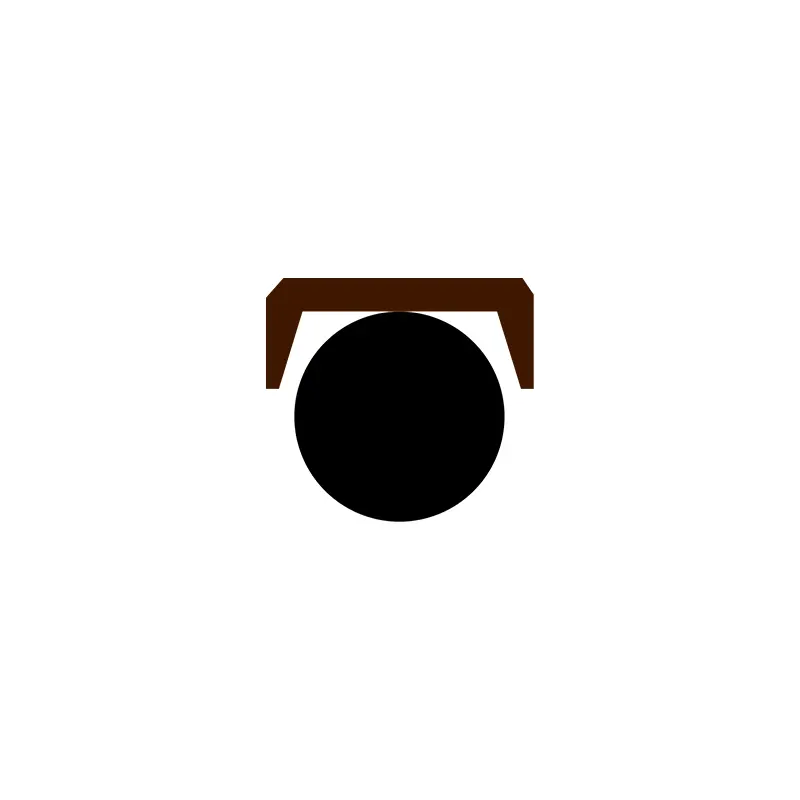

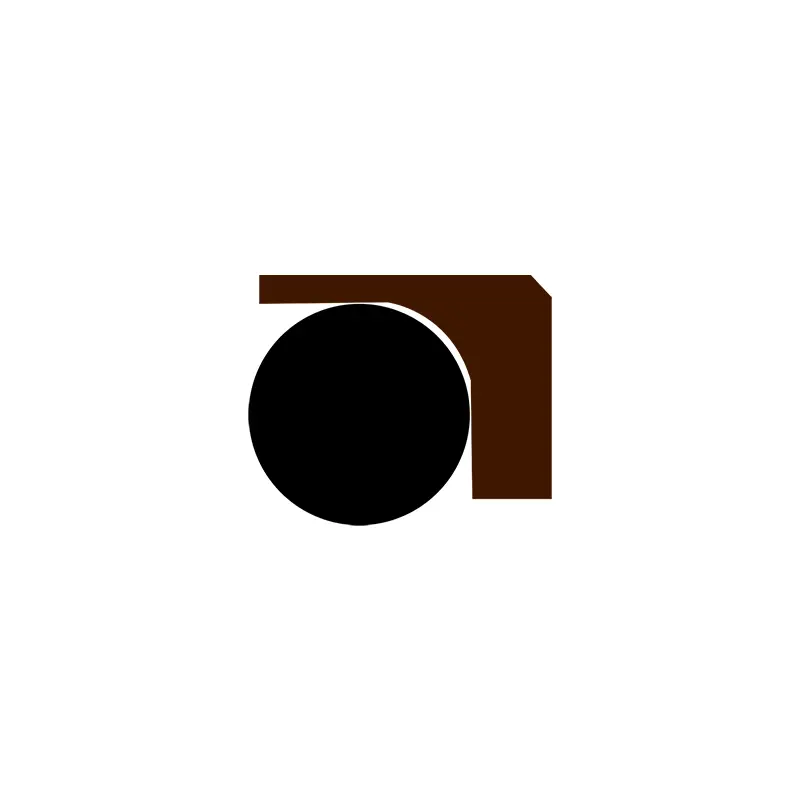

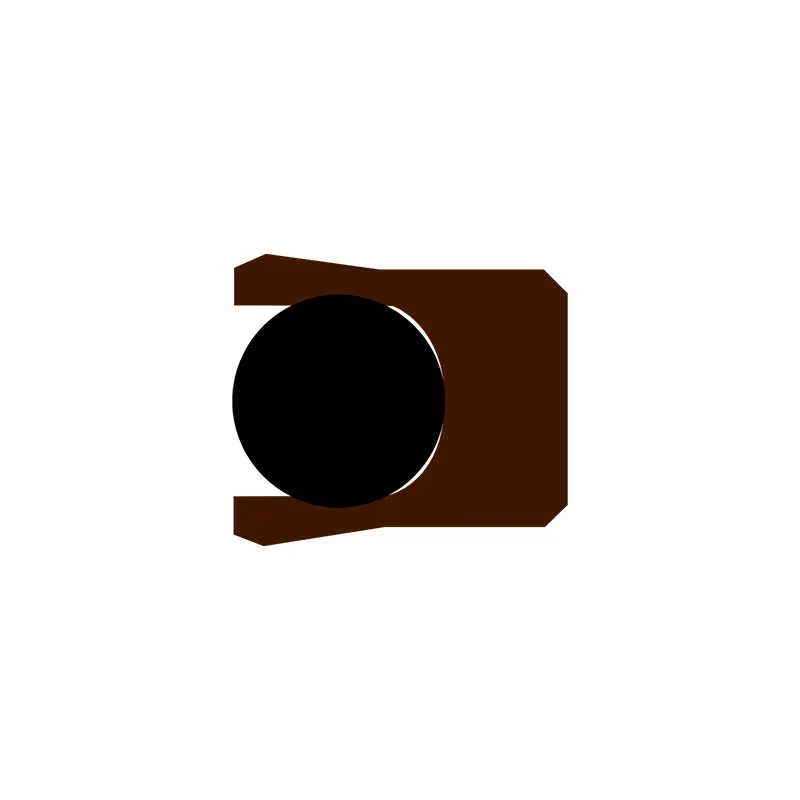

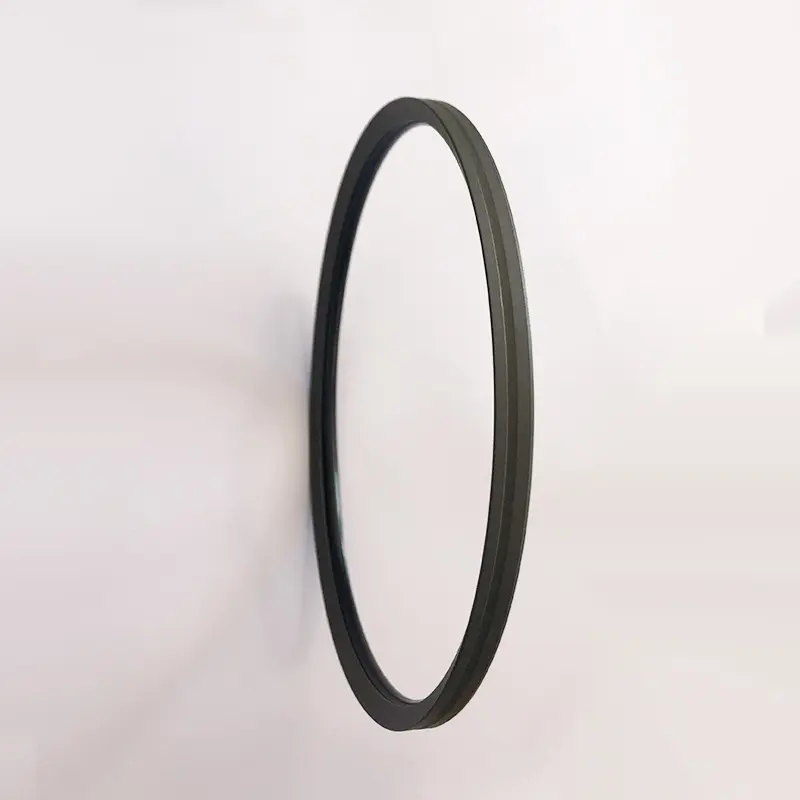

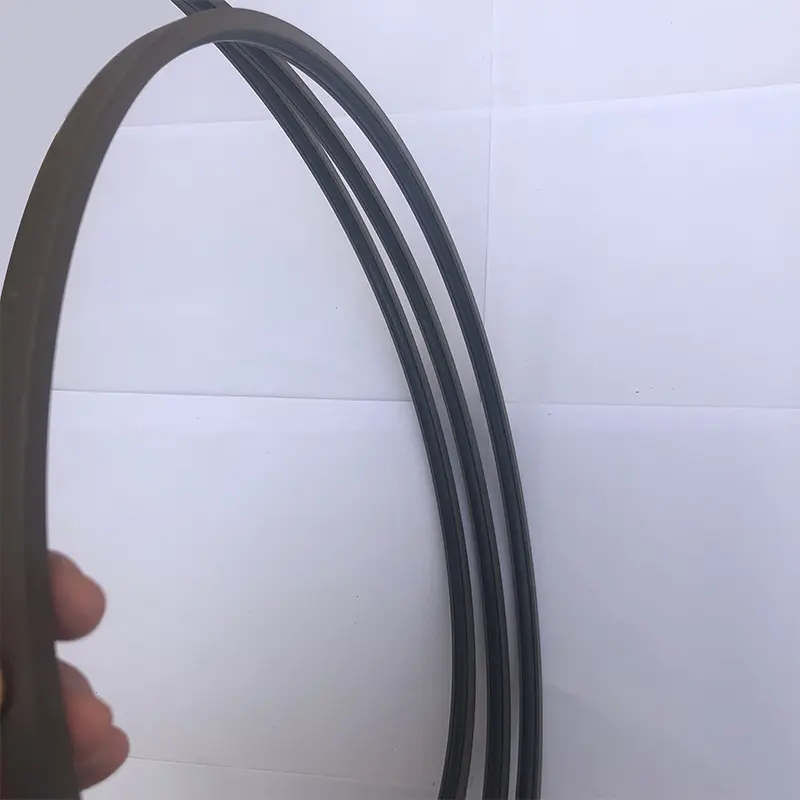

제품 설명

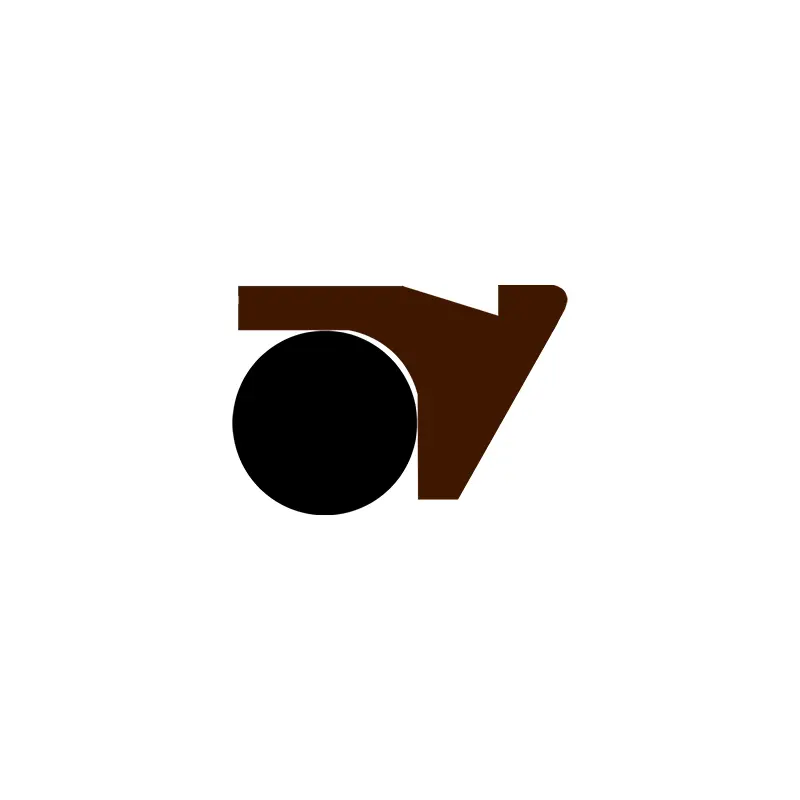

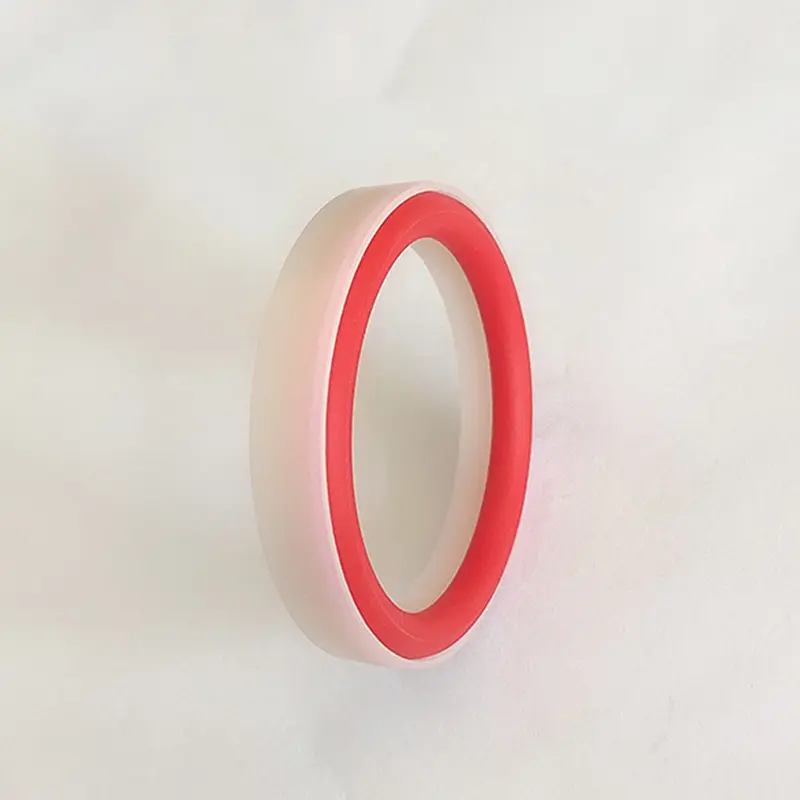

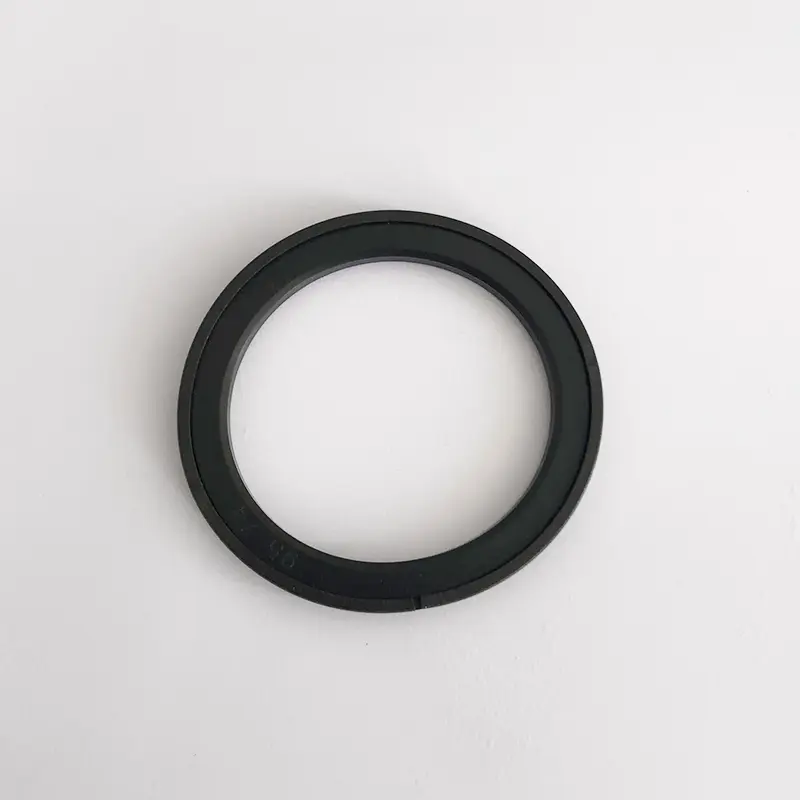

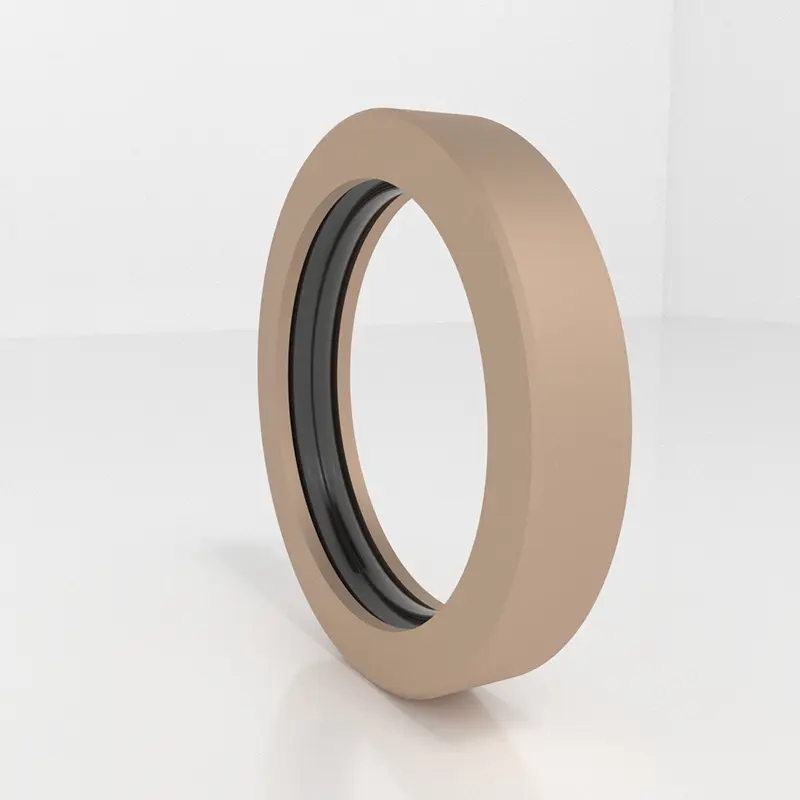

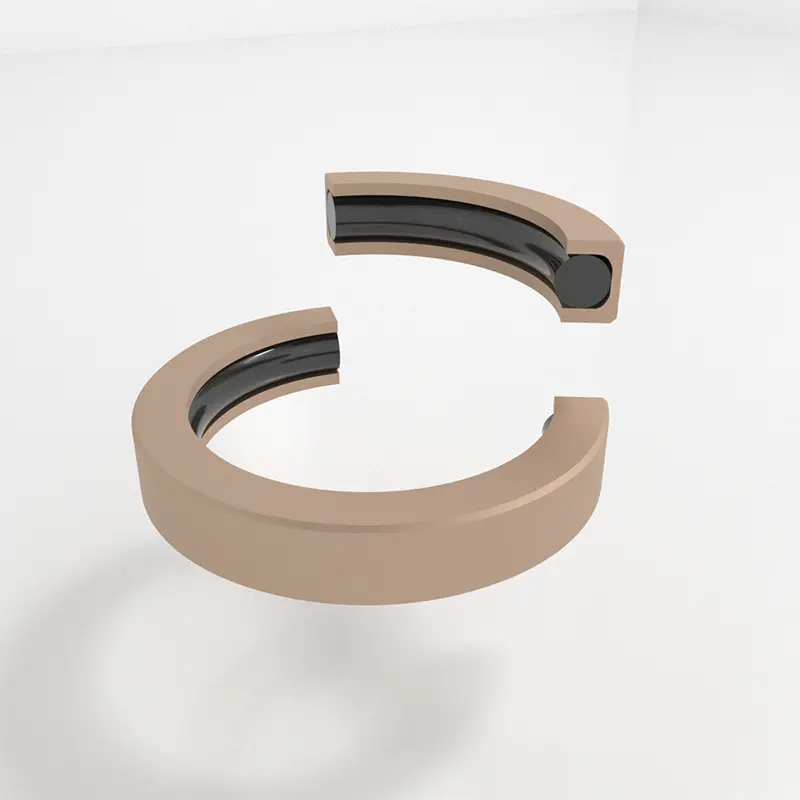

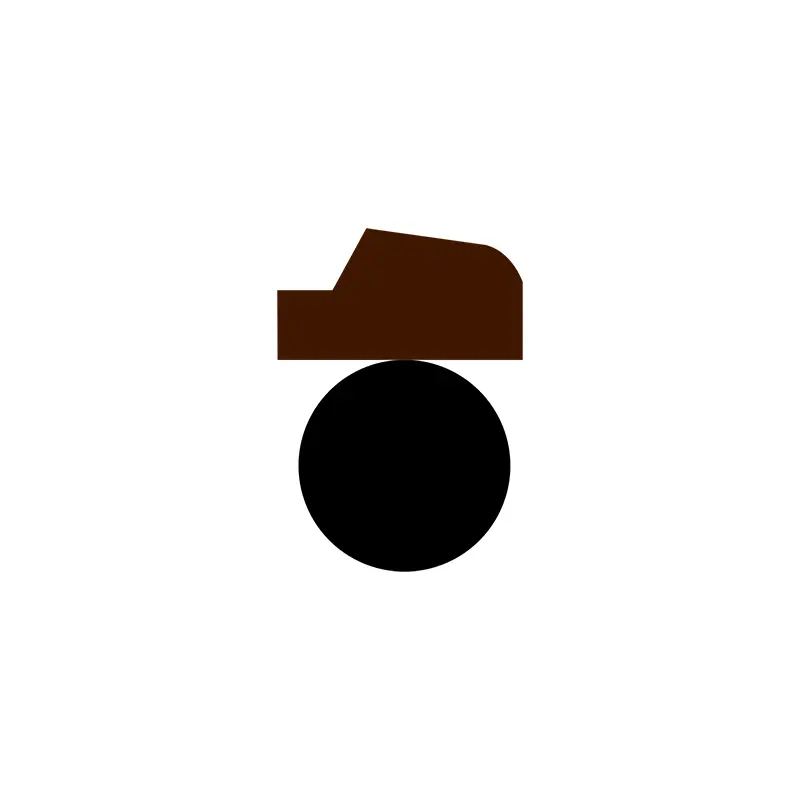

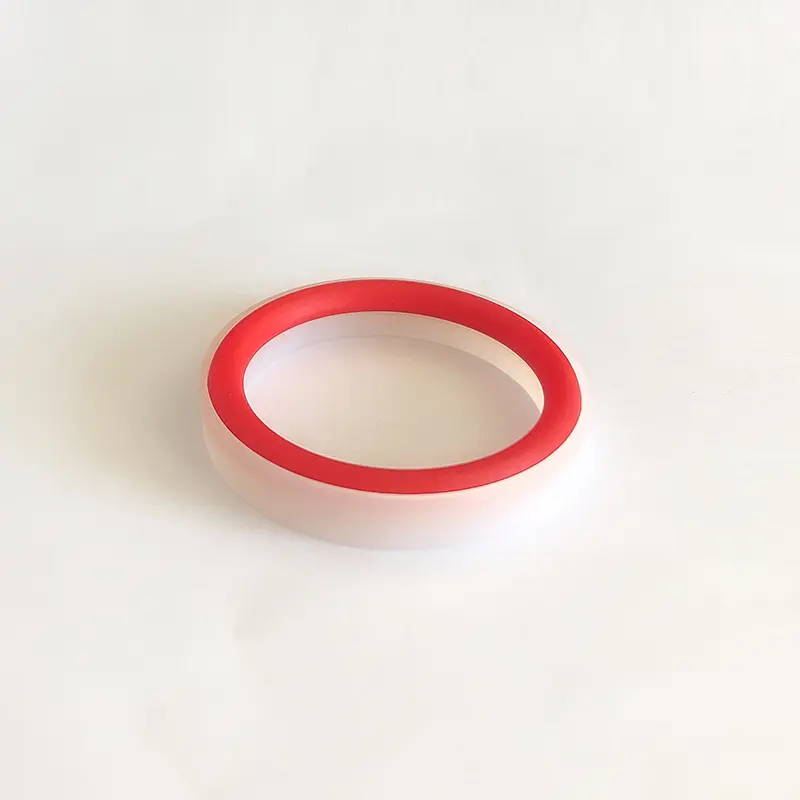

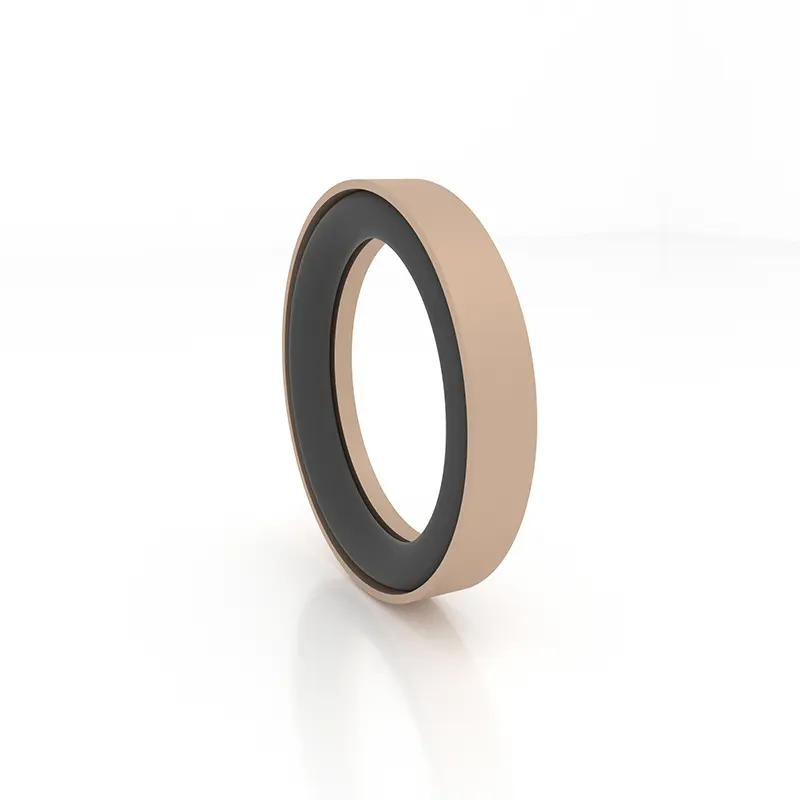

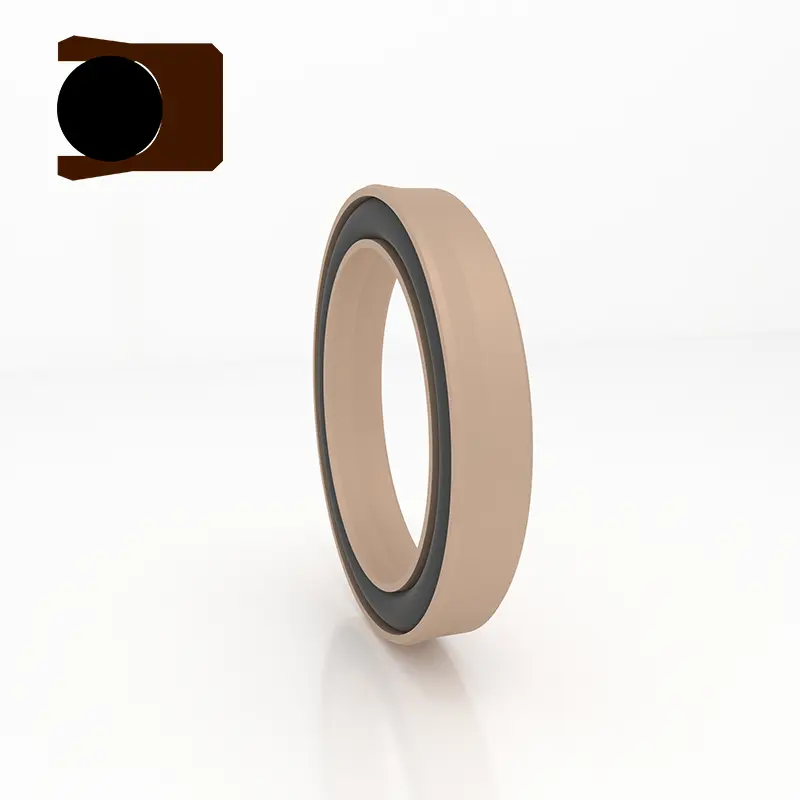

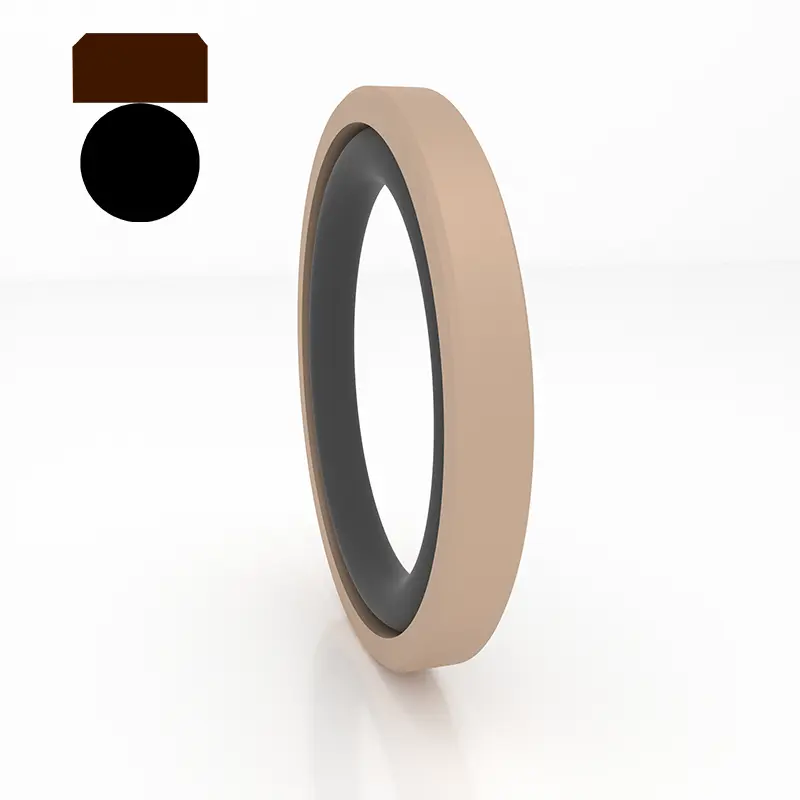

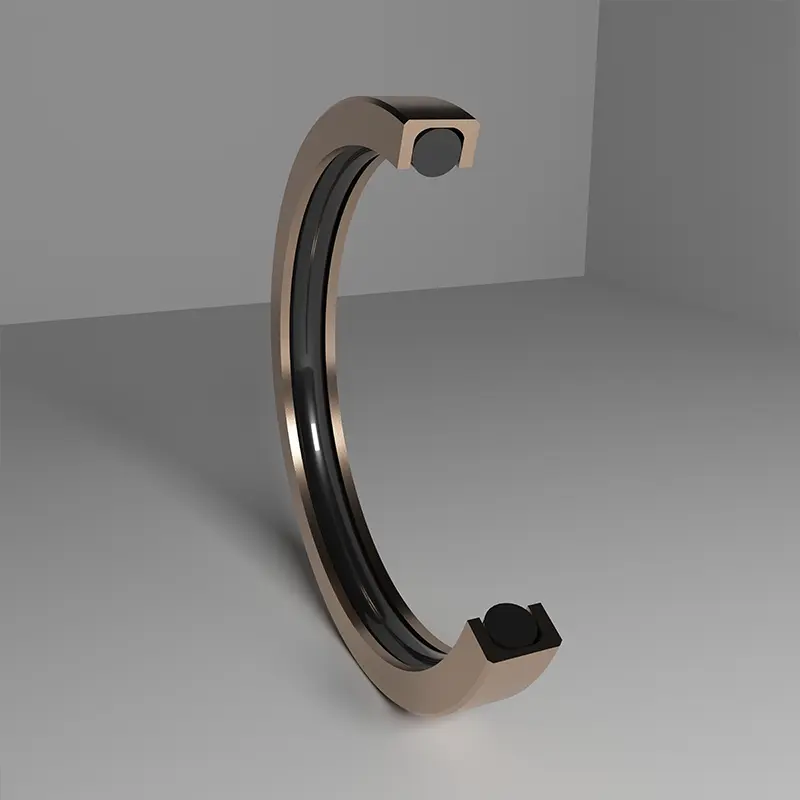

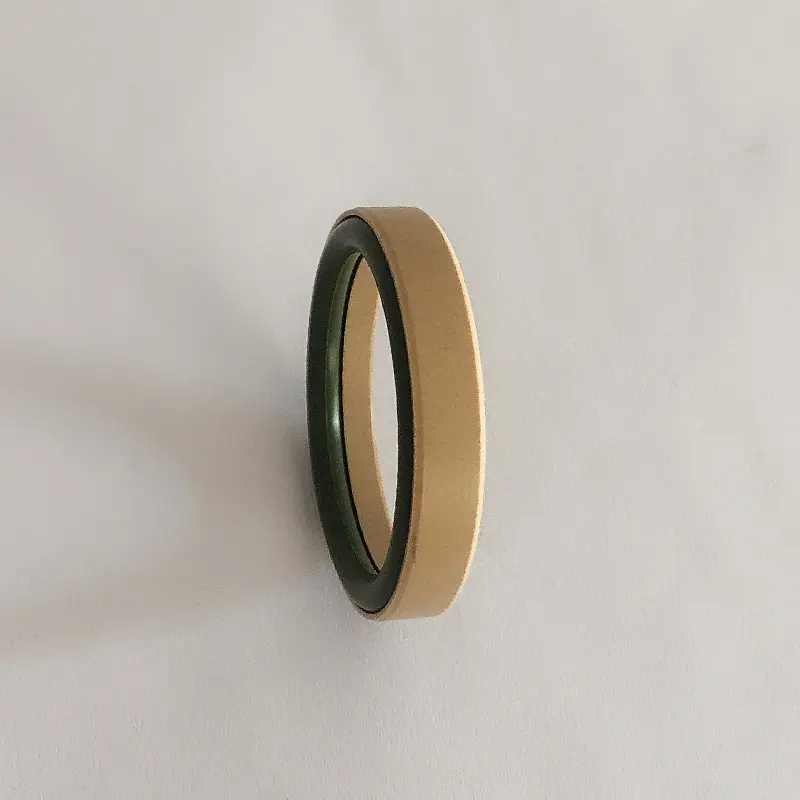

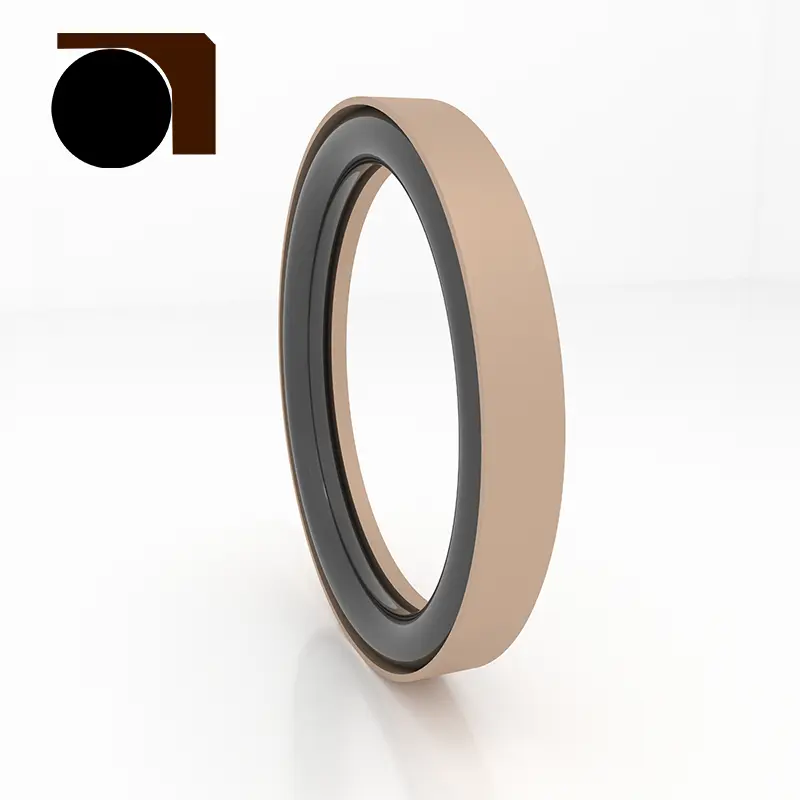

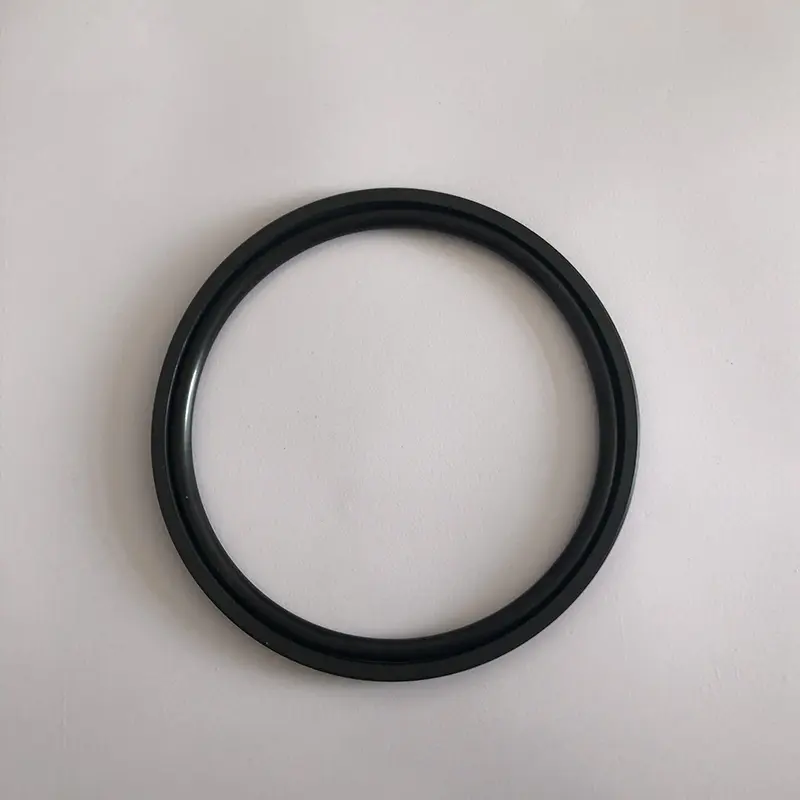

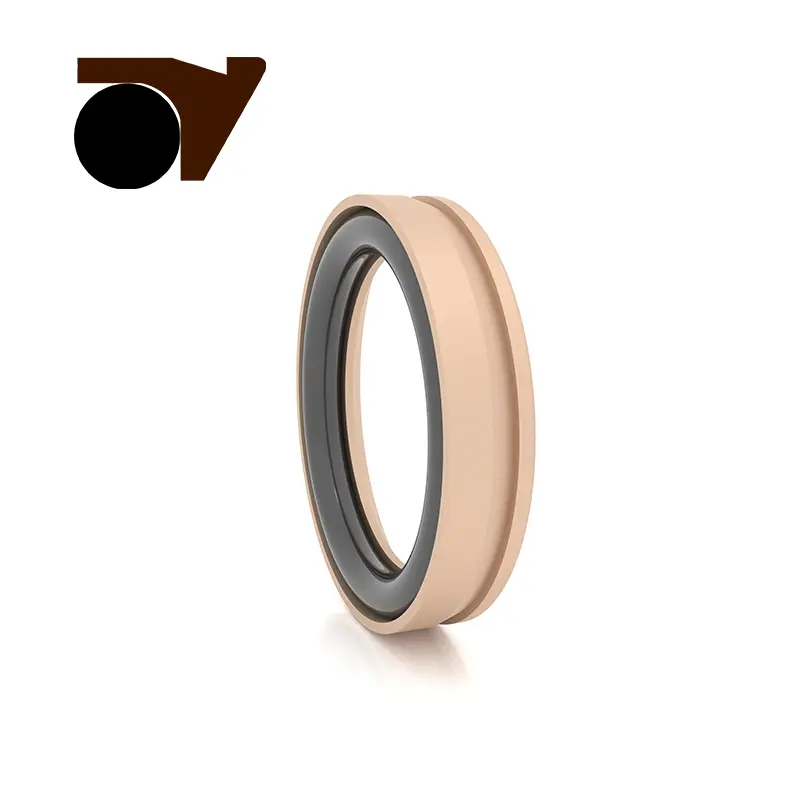

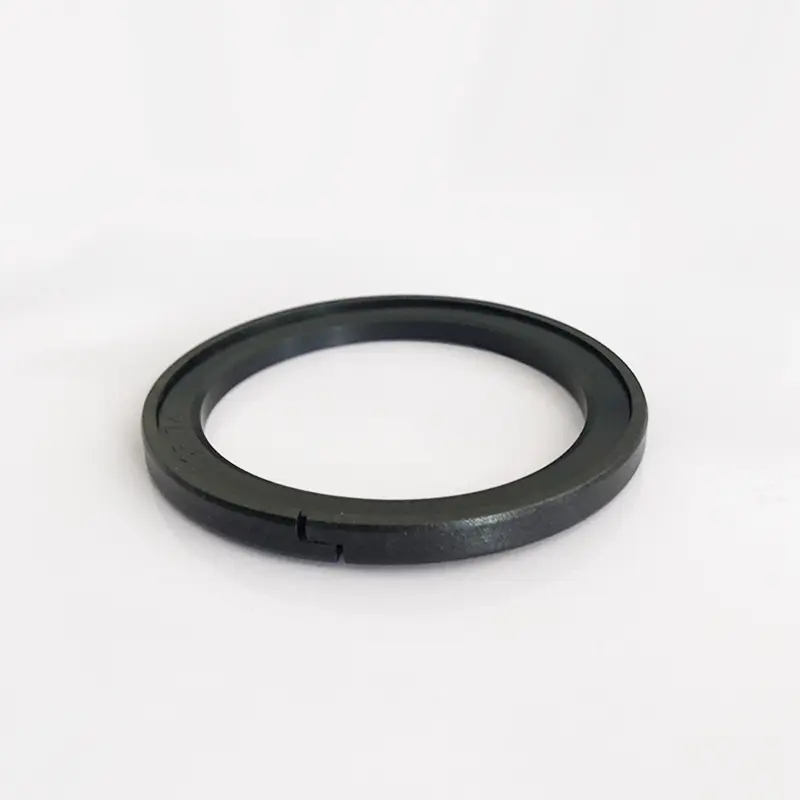

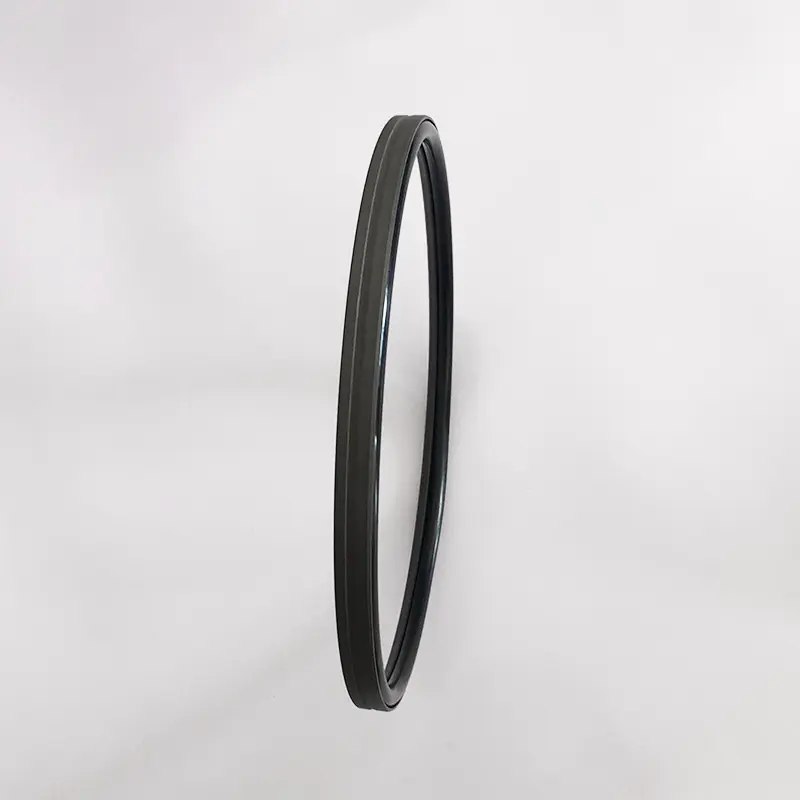

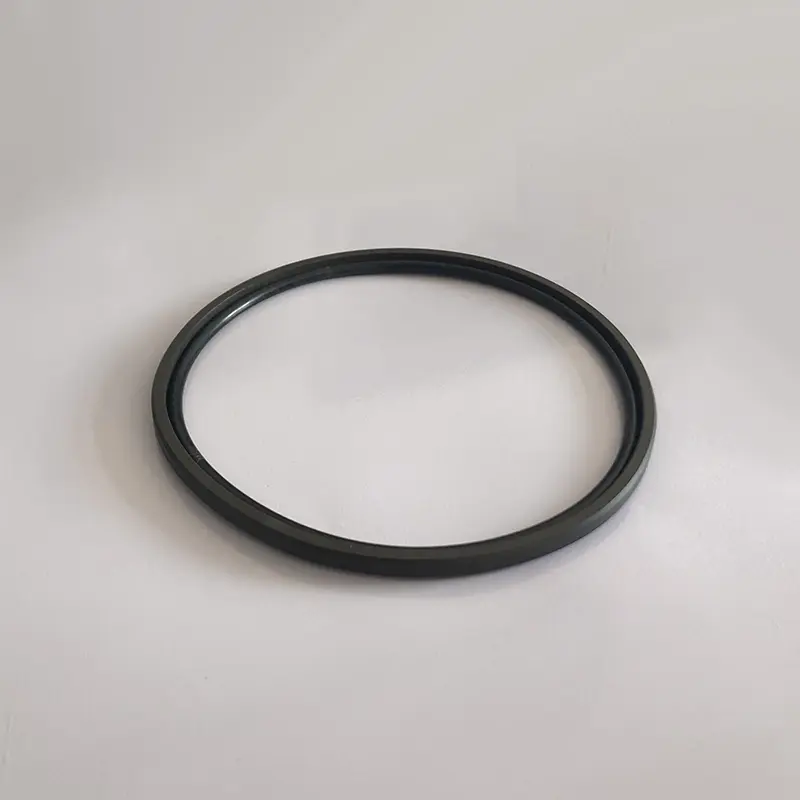

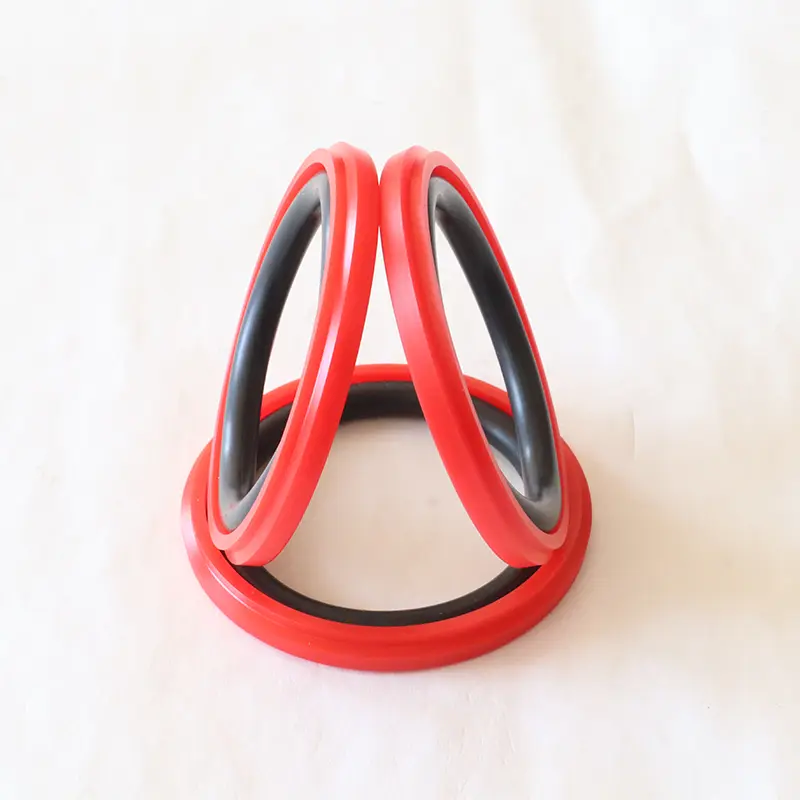

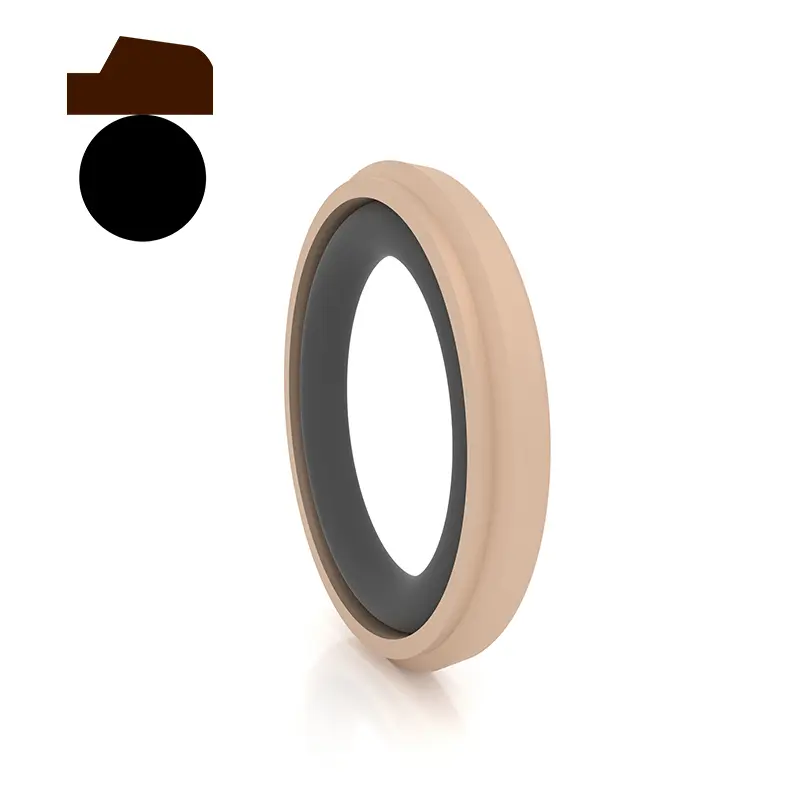

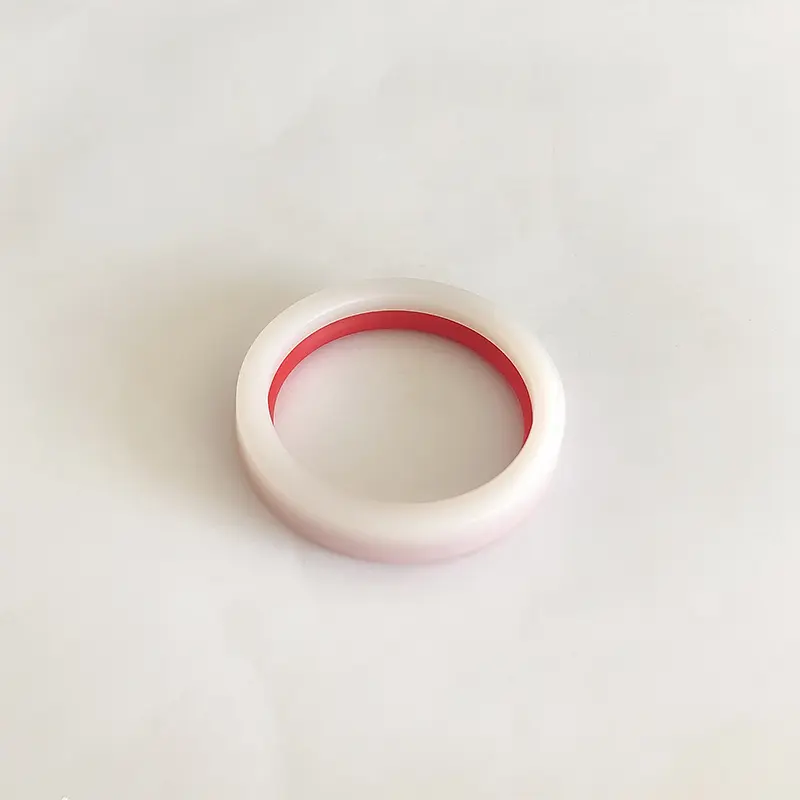

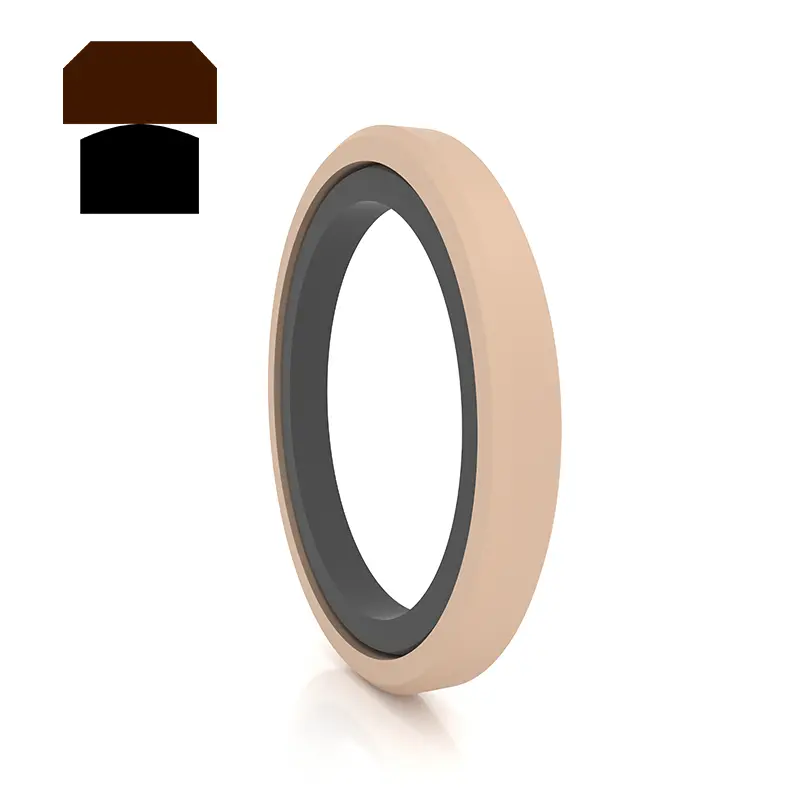

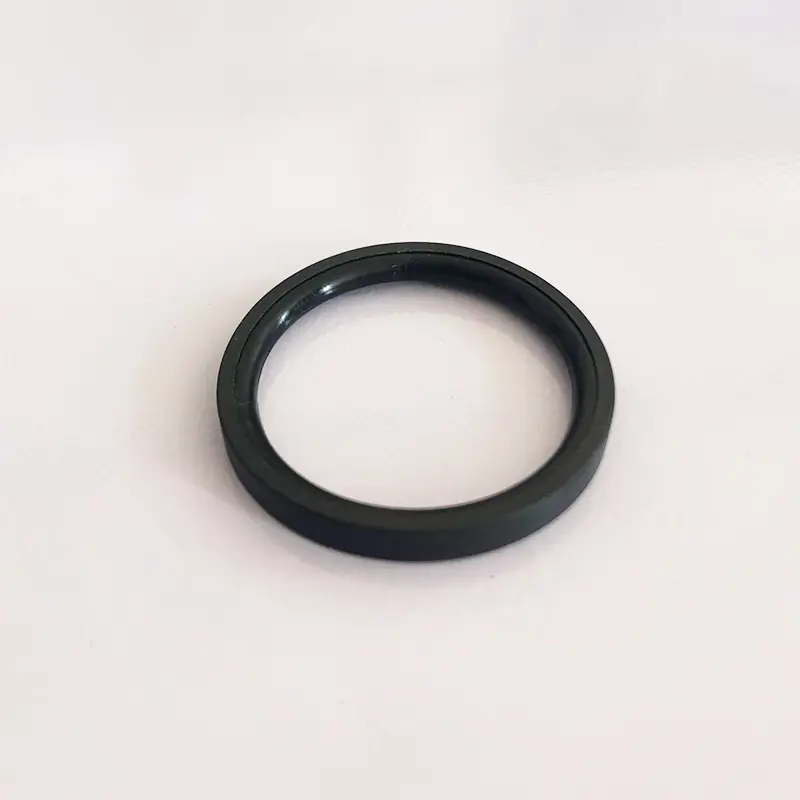

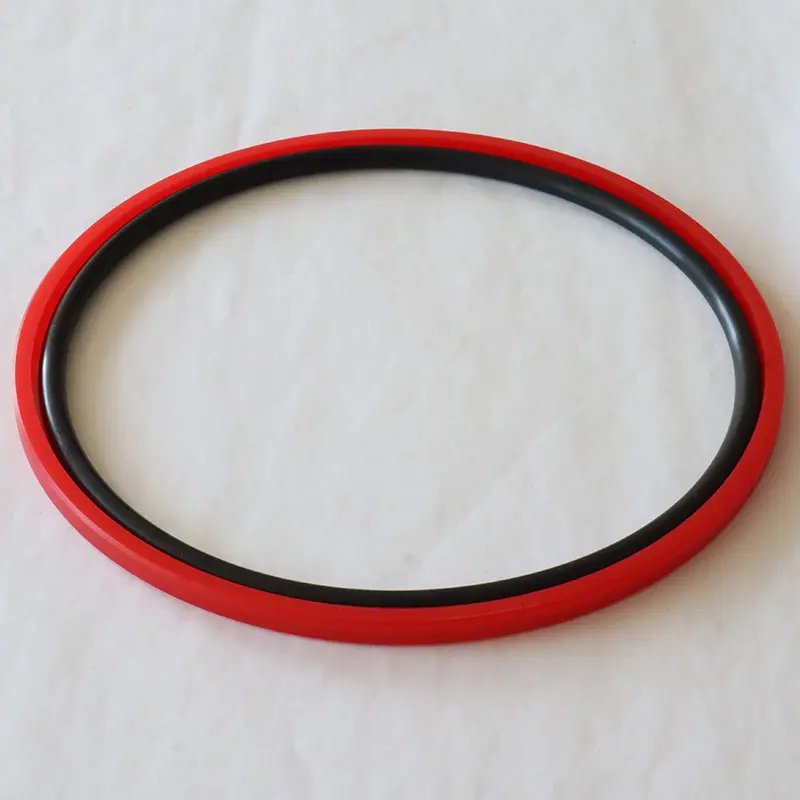

피스톤 구멍에 대한 고압 씰은 PTFE 또는 특수 복합 재료 특수 모양의 밀봉 링 및 고 탄성 O 자형 고무 고리로 구성된 우수합니다. 일치하는 O- 링에 따르면, 이들은 유압 왕복 운동 단방향 밀봉에 특별히 사용되는 RC58-RC64 시리즈 (GB1235에 적합)로 나뉩니다.

PTFE 재료는 강력한 화학적 안정성, 산 및 알칼리 부식 저항성을 가지며 복잡한 화학 환경에 적응합니다. 밀봉 링 및 고무 링은 함께 작동하여 우수한 밀봉 효과를 달성합니다.

해양 공학에서 피스톤 구멍의 고압 씰은 심해 탐지기의 유압 시스템을 주요 보호 할 수 있습니다. 심해 수압은 높고 해수는 부식성입니다. 물질적 이점은 제품이 고압 저항성 및 부식 저항을 제공하기위한 전제 조건 중 하나입니다.

중장비 제조에서 대형 크레인 유압 망원경 암은 많은 혜택을받습니다. 건설 현장은 복잡하고 망원경 암이 자주 움직이고 압력이 다릅니다. PTFE 재료는 내장에 강하며 얇은 립 디자인, 마모에 대한 실시간 보상, 단단한 밀봉 및 고장 위험 감소와 결합됩니다.

새로운 에너지 차량 분야에서는 피스톤 구멍에 대한 고압 씰도 중요합니다. EPS 유압 성분에서, 재료는 안정적이며 유압 오일 침식 및 온도 변화에 직면하여 정확하게 밀봉 할 수있다; 브레이크 시스템에서 고압 충격 및 브레이크 유체 부식을 위해 특수 구조 및 최적화 된 두께 밀봉 링은 누출을 막고 안전을 보장합니다.

우리가 생산하는 피스톤 구멍의 고압 씰에는 좋은 립 디자인이 좋은 모델이 있으며 보상이 우수하고 밀봉이 뛰어납니다. 그들은 수압과 저점 력 매체에 잘 최적화되어 있습니다. 특수 구조는 고압에 저항력이 있으며 재료 품질이 우수합니다. 효율적인 밀봉을 열기위한 최선의 선택입니다.

제품 기능 :

1. 낮은 마찰, 작은 시작 저항, 부드러운 움직임, 동일한 동적 및 정적 마찰, 크리핑 없음;

2. 긴 수명은 오일이없는 윤활 씰에 사용될 수 있습니다.

3. 고압, 초고 압력, 물 및 기타 저 점점 매체의 밀봉에 사용될 수 있습니다.

4. 물 및 기타 저도 미디어의 밀봉에 사용될 수 있습니다.

재료 선택

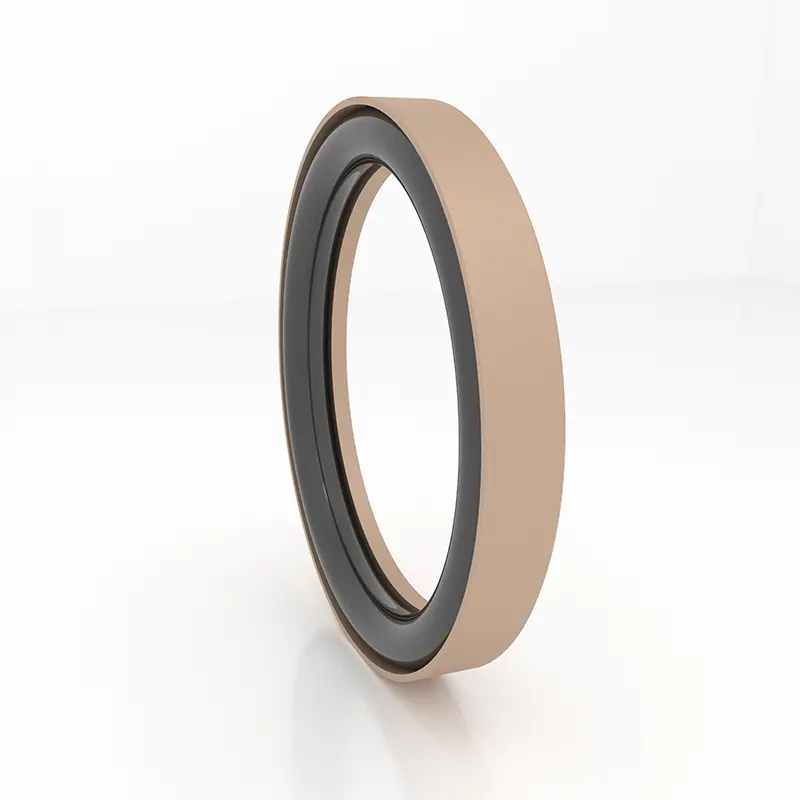

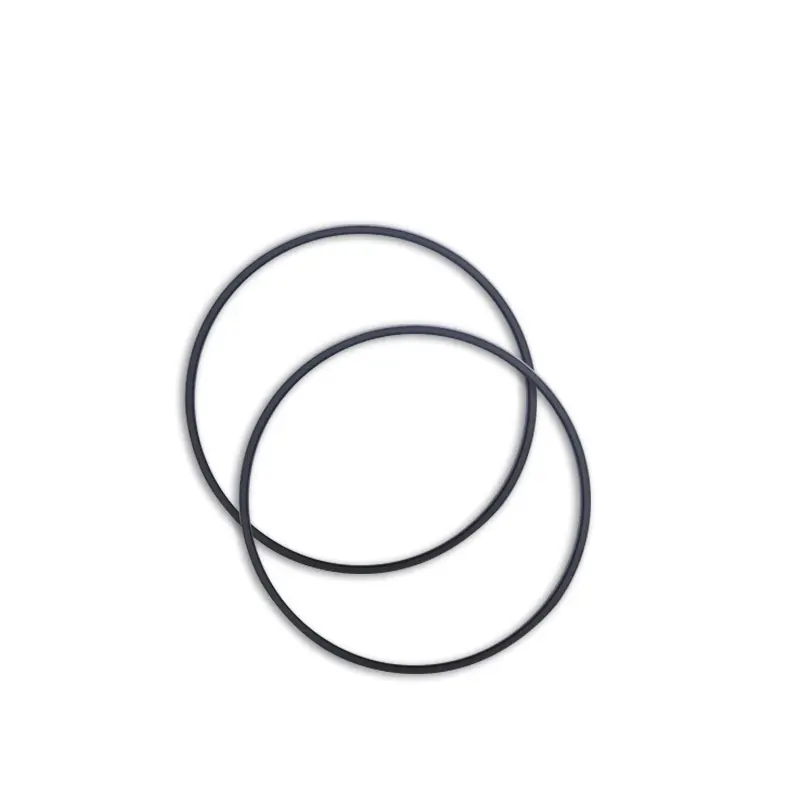

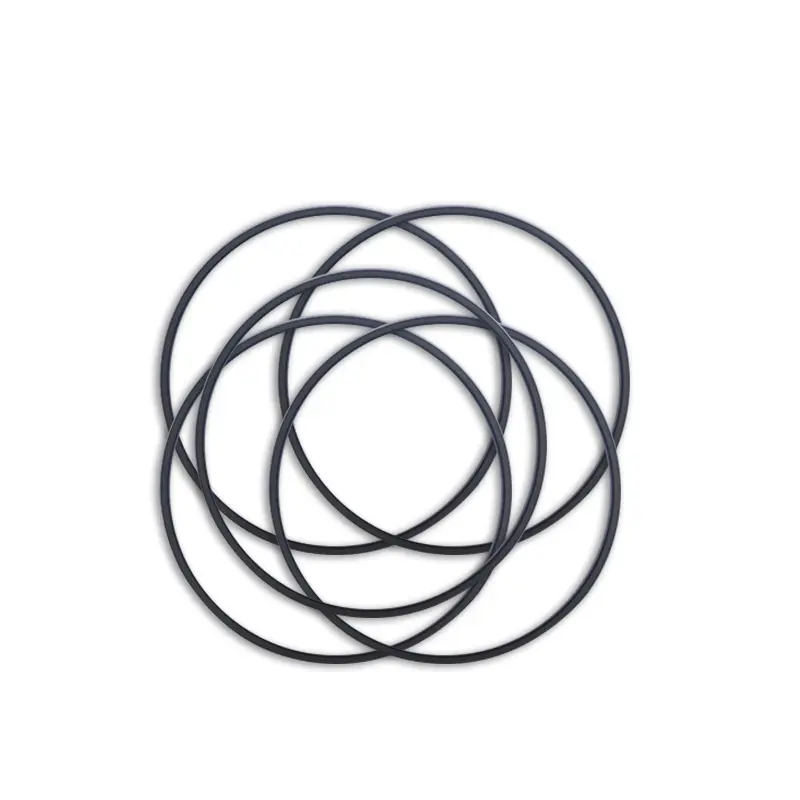

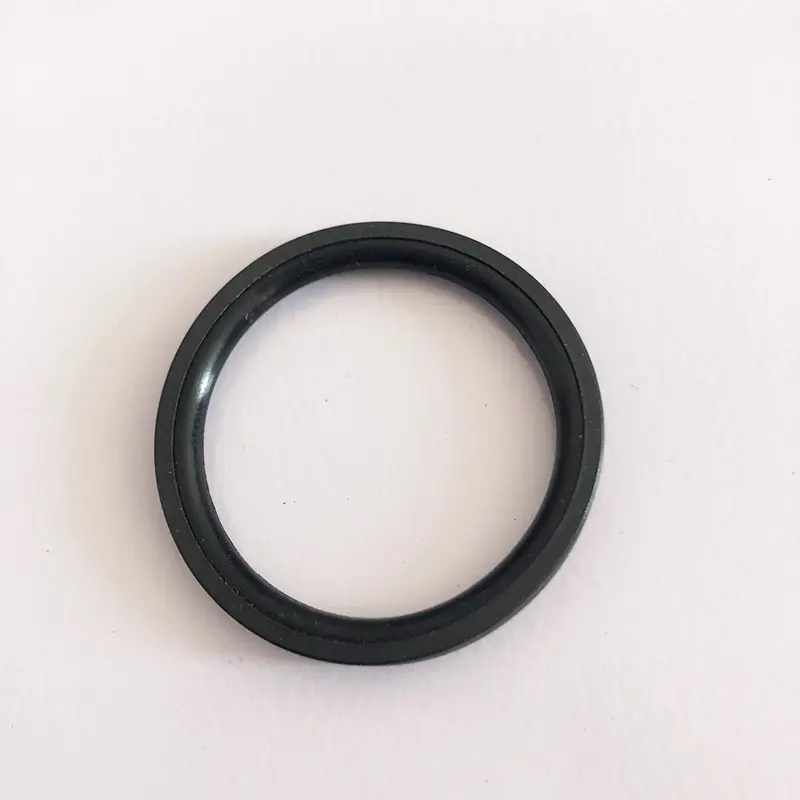

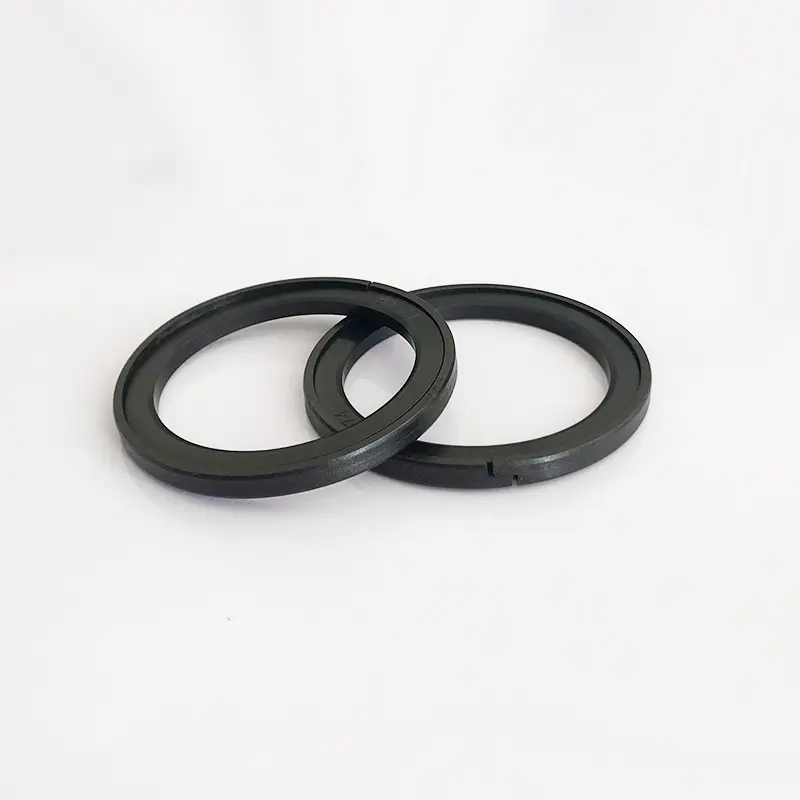

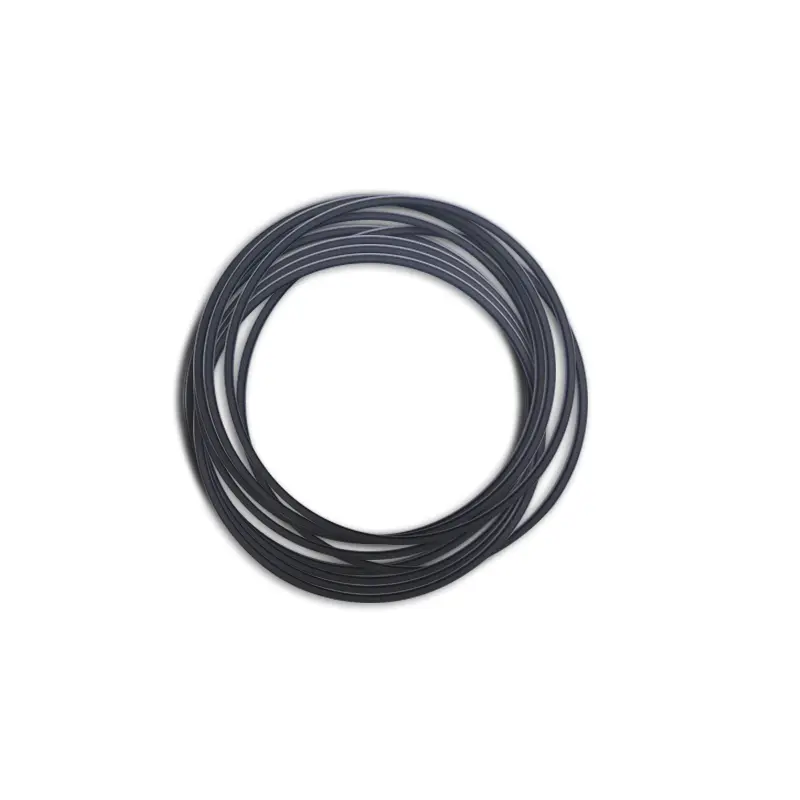

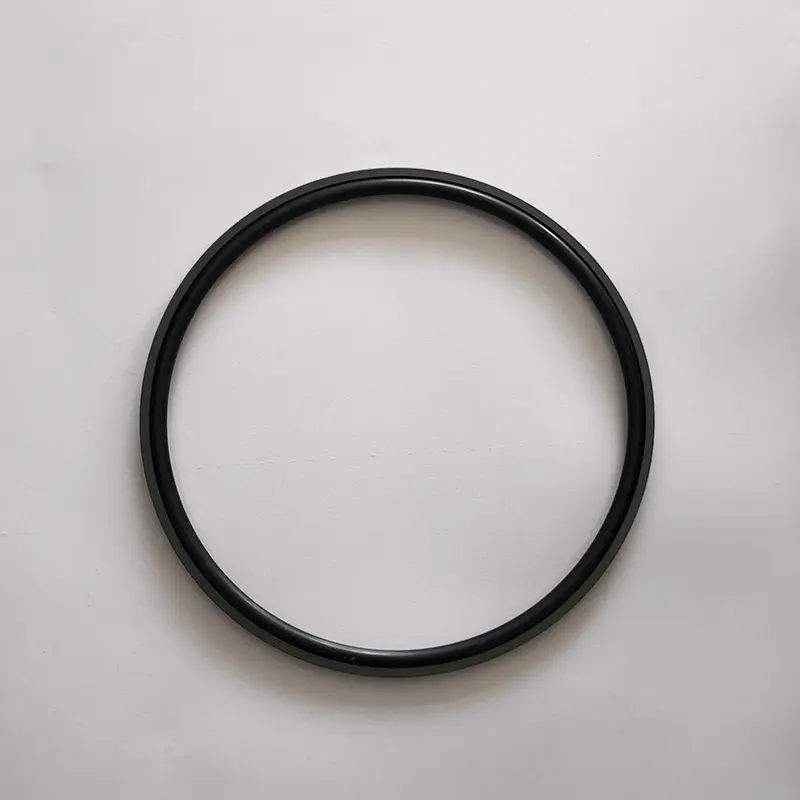

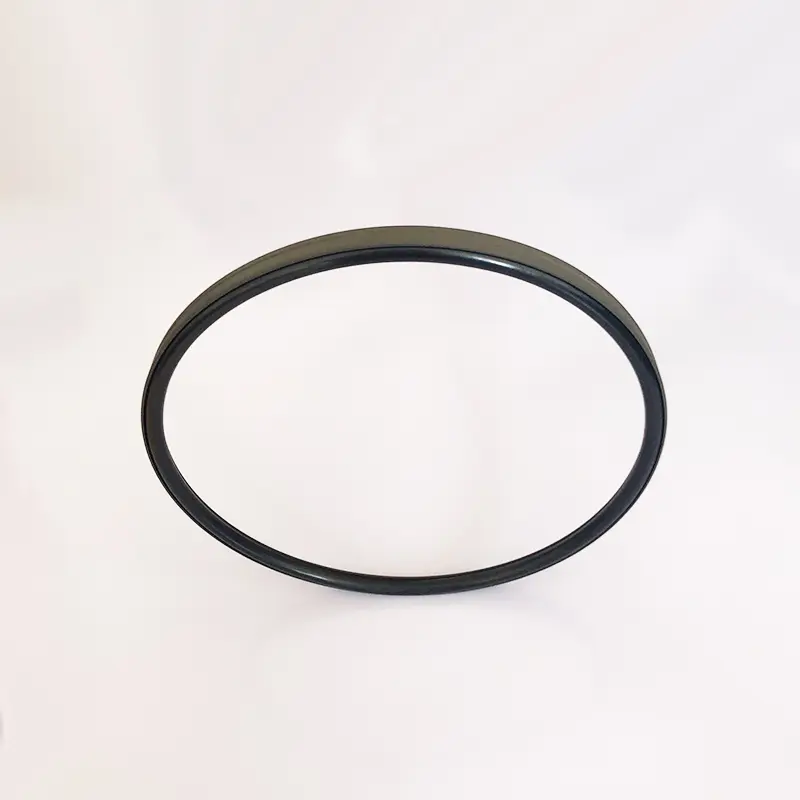

1. O- 링의 재료는 R01 니트릴 고무 (NBR), R02 Fluororubber (FKM) 등입니다.

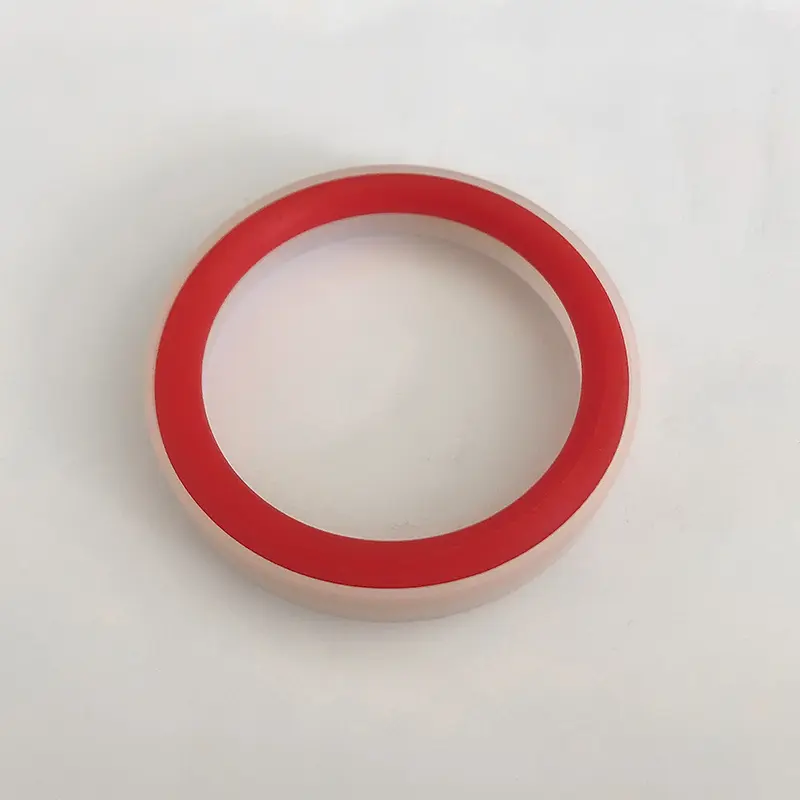

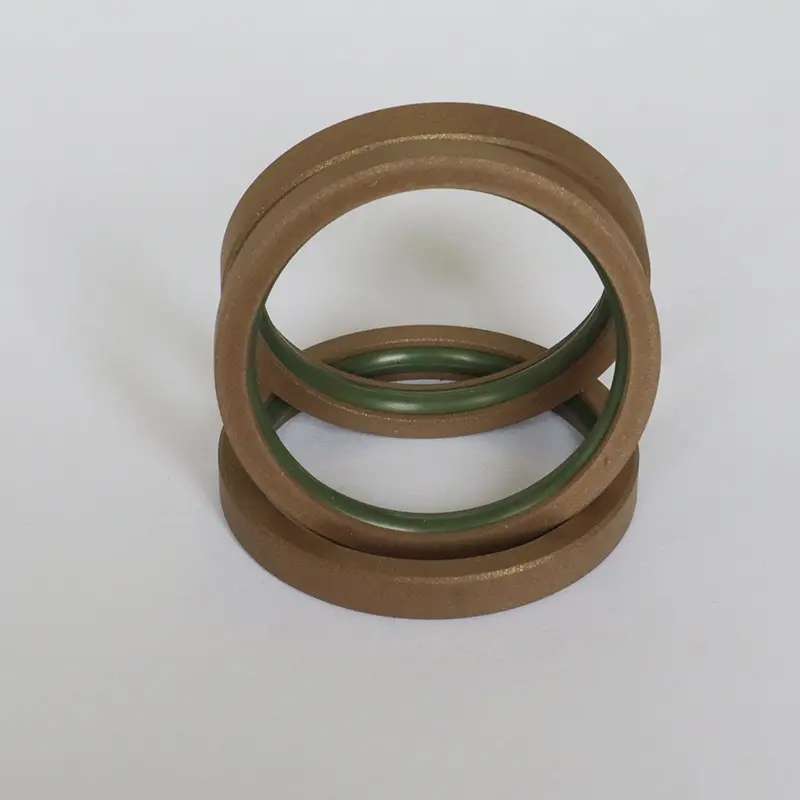

2. 밀봉 반지 재료 : 표준 재료 PTFE3, 기타 옵션 재료 PTFE1, PTFE2, PTFE4, 복합 열가소성 재료.

피스톤 구멍에 대한 고압 씰의 적용 가능한 작업 조건 (한계 값이 동시에 나타나지 않아야합니다)
윤곽	모델	압력 (MPA)	온도 (℃)	속도 (m/s)	메디아
	RC51/RC52	≤70	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	RC53/RC54	≤100	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	RC55	≤200	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+180 (일치 O- 링 FKM)
	RC56/RC57	≤100	35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	RC58/RC59	≤200	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+200 (일치 O- 링 FKM)
	RC60	≤260	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+200 (일치 O- 링 FKM)
	RC61	≤60	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+200 (일치 O- 링 FKM)
	RC61-B	≤60	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+200 (일치 O- 링 FKM)
	RC62	≤60	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 물 등
			-20 ~+200 (일치 O- 링 FKM)
	RC63/SPGC	≤20	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	RC64	≤20	-35 ~+100 (일치 O- 링 NBR)	≤6	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB), 가스 등
			-20 ~+180 (일치 O- 링 FKM)
	좋아요	≤50	-35 ~+110 (일치 O- 링 NBR)	≤1	미네랄 기반 유압 오일, 화염 지연 유체 (HFA/HFB) 등

주문 예 :

주문 모델 RC51-80X70X7.6-PTFE3-R01

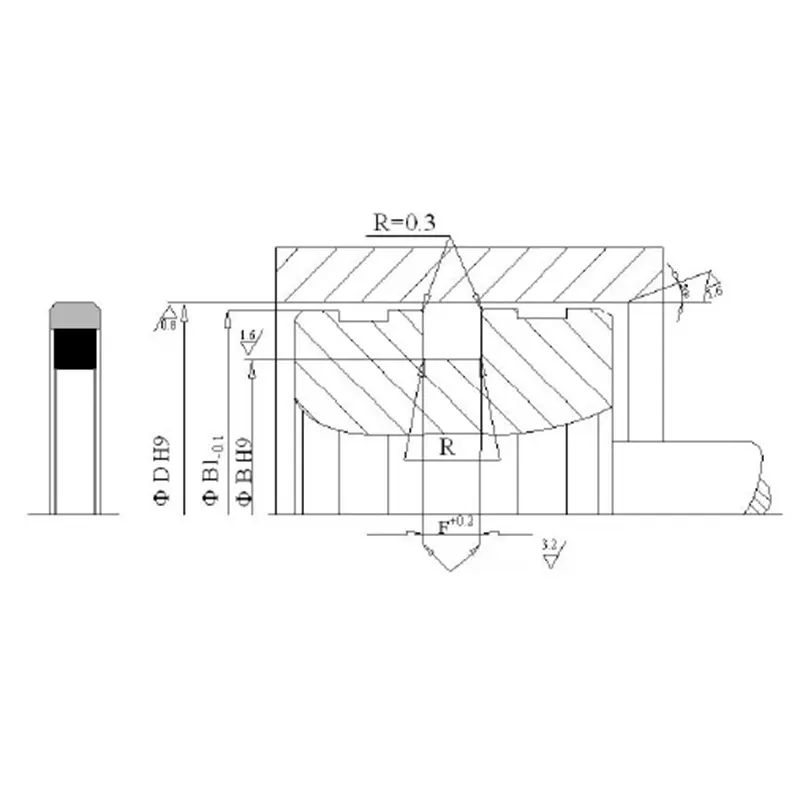

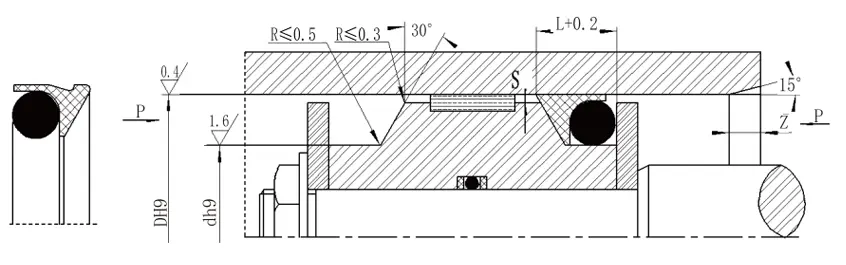

모델 실린더 직경 X 그루브 직경 X 그루브 폭

주문 모델 RC53-80X69.6X9.8-PTFE3 -R01

모델 실린더 직경 x 그루브 직경 x 그루브 폭

주문 모델 RC55-80X69.4X10.6-PTFE3-R01

모델 실린더 직경 x 그루브 직경 x 그루브 폭

주문 모델 RC56-80X70X9.2-PTFE3 -R01

모델 실린더 직경 x 그루브 직경 x 그루브 폭

주문 모델 OK-80X59X8 실린더 직경 X 그루브 직경 X 그루브 폭

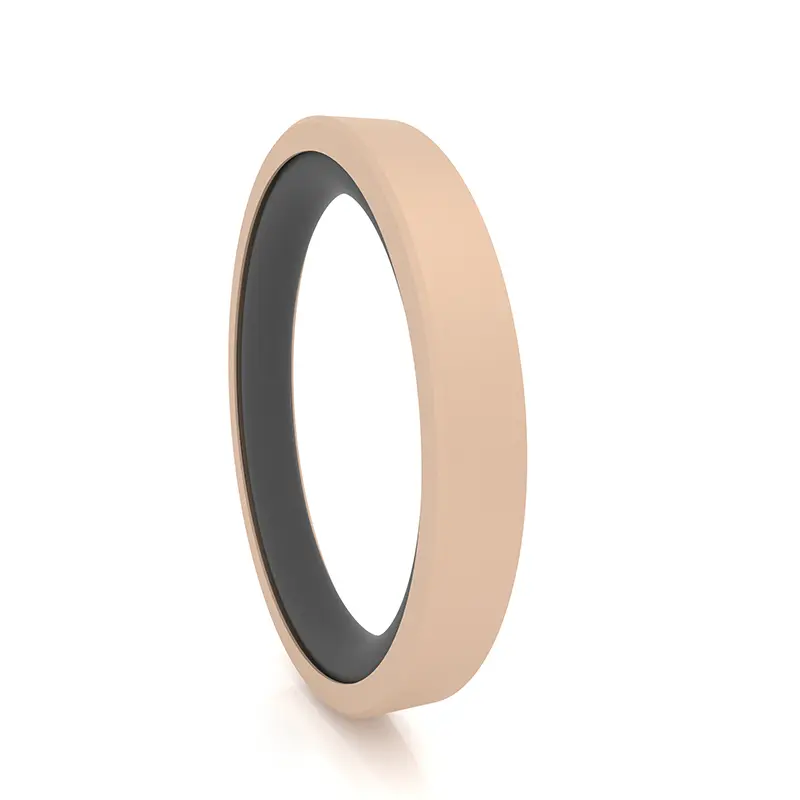

명세서

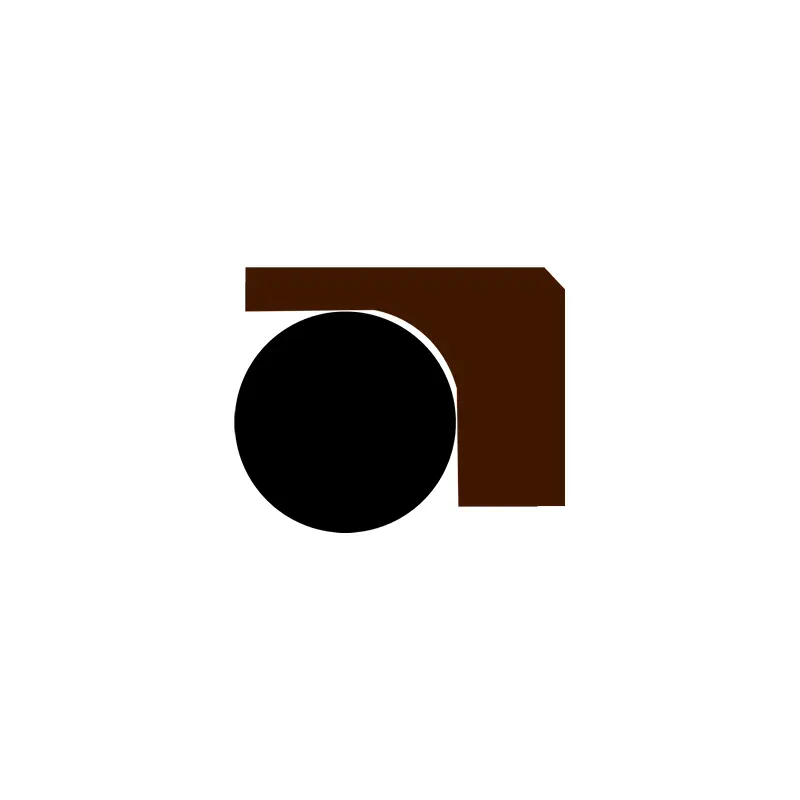

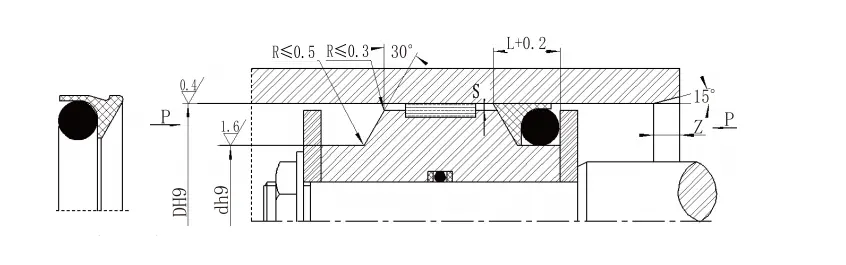

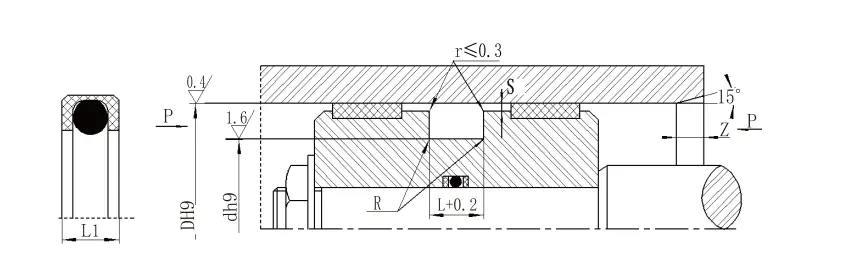

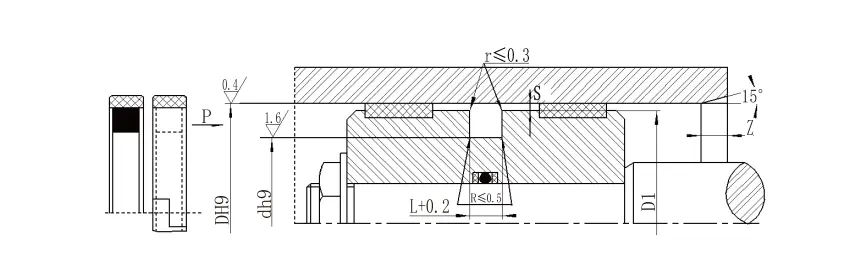

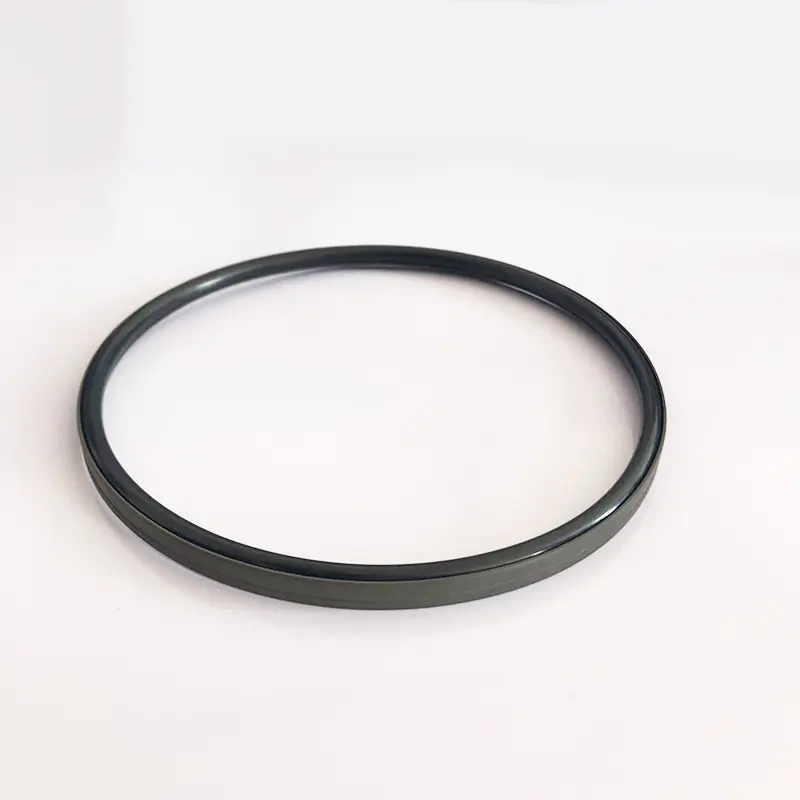

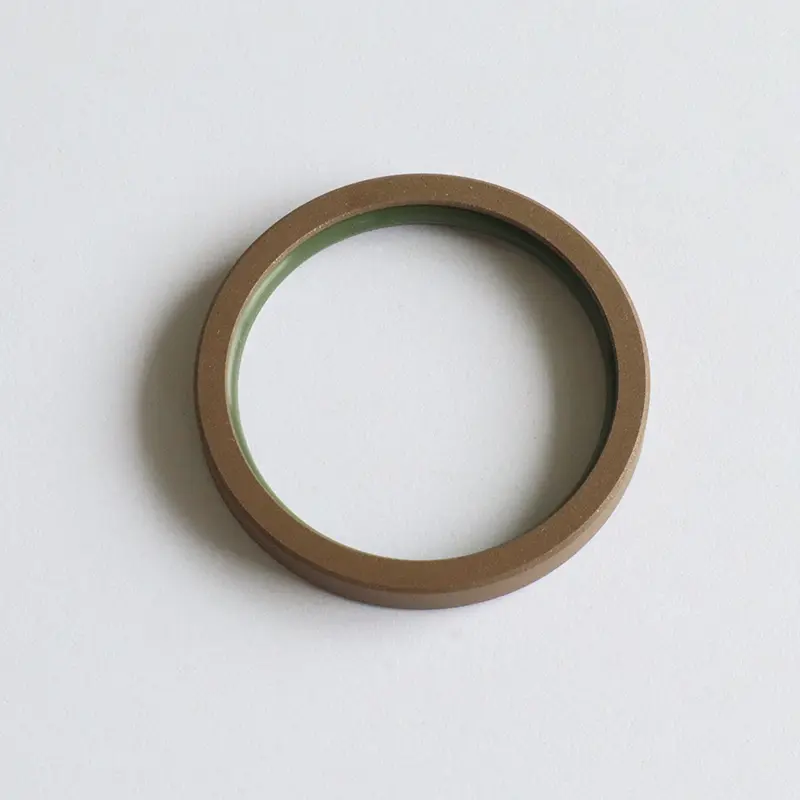

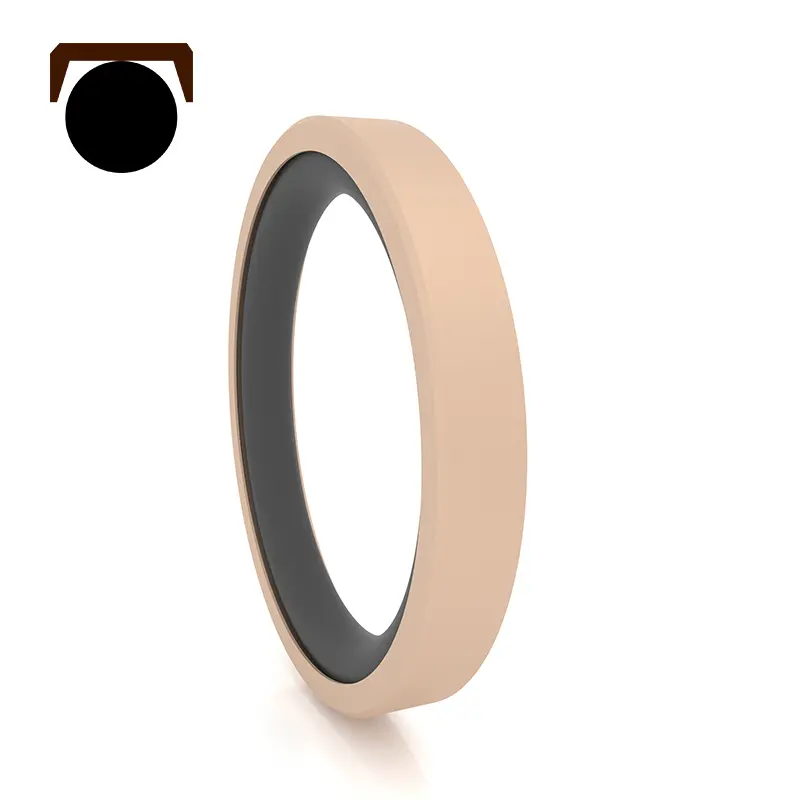

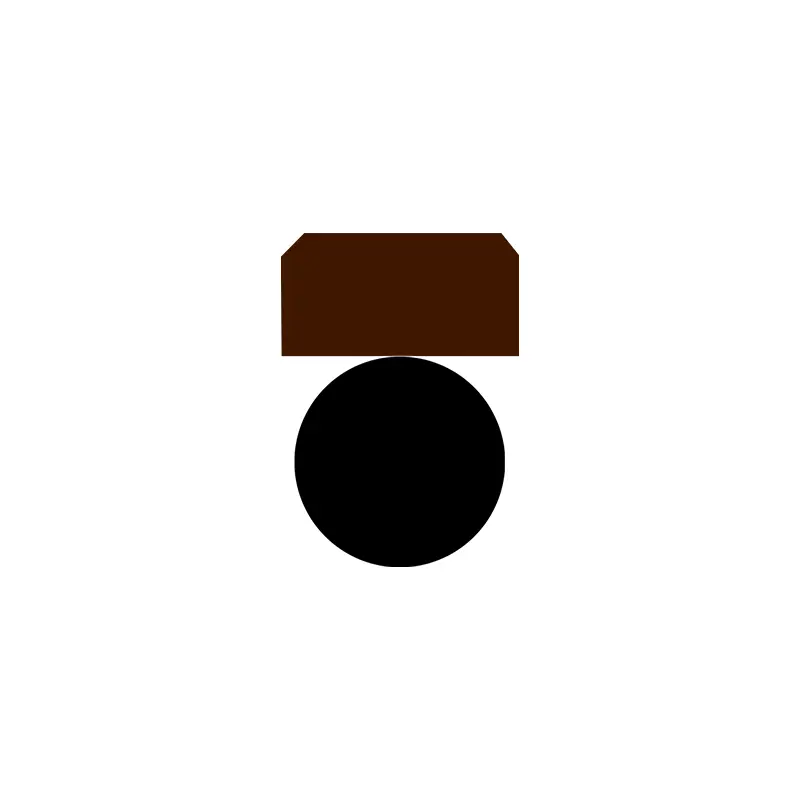

RC51 사양 매개 변수 테이블 (매개 변수 범위 내의 모든 사양을 사용할 수 있습니다)

표준 유형 DH9 RC51	가벼운 하중 DH9 RC51-Q	무거운 하중 DH9 RC51-Z	그루브 직경 D H9	그루브 너비 L⁺⁰^.²	씰 높이 L1	방사형 클리어런스 s_맥스		모따기 Z_최소	O- 링 와이어 직경 d₀
표준 유형 DH9 RC51	가벼운 하중 DH9 RC51-Q	무거운 하중 DH9 RC51-Z	그루브 직경 D H9	그루브 너비 L⁺⁰^.²	씰 높이 L1	<20mpa	<40mpa	모따기 Z_최소	O- 링 와이어 직경 d₀
8 ~ 12	12.9 ~ 23.9	-	D-3.5	3.2	2.8	0.2	0.15	3	1.8
12.9 ~ 23.9	24 ~ 49.9	-	D-5.3	4.2	3.8	0.25	0.15	4	2.65
24 ~ 49.9	50 ~ 121.9	12.9 ~ 23.9	D-6.8	5.2	4.7	0.25	0.2	5	3.55
50 ~ 121.9	122 ~ 690.9	24 ~ 49.9	D-10.0	7.6	7	0.3	0.2	7	5.30
122 ~ 690.9	691 ~ 999	50 ~ 121.9	D-13.0	9.6	8.8	0.35	0.25	10	7.00
691 ~ 999	1000 ~ 1599	122 ~ 690.9	D-15.9	11.6	10.5	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	691 ~ 999	D-17.8	14.8	13.5	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-21.2	17.8	16.3	0.7	0.6	20	12.0
참고 : 1. 라이트 하중 시리즈를 사용하여 닫힌 그루브> 30mm로 설치하기가 더 쉽습니다.
2. 폐쇄 된 그루브 설치를 위해 회사에 문의하십시오.
3. 압력> 40mpa의 경우 씰의 루트 영역은 H8/F8 적합성 공차를 사용합니다.

RC52 (O- 링 GB1235 일치) 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있음)
조리개 범위 D H9	그루브 직경 D H9	그루브 너비 L^+0.2	씰 높이 L1	방사형 클리어런스 S_맥스	모따기 Z_최소	O- 링 와이어 직경 d₀
12 ~ 55	D-6.8	5.2	4.7	0.3	5	3.5
56 ~ 169	D-10.8	8.2	7.5	0.4	7	5.7
170 ~ 1500	D-15.9	11.6	10.5	0.4	12	8.6
주문 예 RC52—80x69.2x8.2-PTFE3-R01
모델 실린더 직경 X 그루브 직경 X 그루브 폭

RC53 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있음)
조리개 범위 D H9	그루브 직경 D H9	그루브 너비 L^+0.2	방사형 클리어런스 S맥스		모따기 Z_최소	O- 링 와이어 직경 d_O
조리개 범위 D H9	그루브 직경 D H9	그루브 너비 L^+0.2	<40mpa	<60mpa	모따기 Z_최소	O- 링 와이어 직경 d_O
13 ~ 24	D-5.4	5.2	0.25	0.15	4	2.65
25 ~ 49	D-7.2	6.6	0.25	0.2	5	3.55
50 ~ 121	D-10.4	9.8	0.3	0.2	7	5.30
122 ~ 1500	D-13.6	12.8	0.35	0.25	10	7.00
RC54 사양 (O- 링 GB1235 일치) (매개 변수 범위 내의 모든 사양을 사용할 수 있음)
조리개 범위 D H9	그루브 직경 D H9	그루브 너비 엘^+0.2	방사형 클리어런스 S맥스		모따기 지_최소	O- 링 와이어 직경 디_O
조리개 범위 D H9	그루브 직경 D H9	그루브 너비 엘^+0.2	<40mpa	<60mpa	모따기 지_최소	O- 링 와이어 직경 디_O
12 ~ 49	D-7.0	6.6	0.25	0.2	5	3.5
50 ~ 169	D-11.0	10.5	0.3	0.2	7	5.7
170 ~ 1500	D-16.6	15.5	0.5	0.3	12	8.6
참고 : 압력> 60mpa의 경우 씰 루트 영역은 H8/F8 적합성 공차와 초고 압력 씰 Smax <0.05를 사용합니다.

RC55 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있음)

조리개 범위 D H9	그루브 직경 D H9	그루브 너비 엘^+0.2	방사형 클리어런스 S맥스		모따기 지_최소	O- 링 와이어 직경 디_O
조리개 범위 D H9	그루브 직경 D H9	그루브 너비 엘^+0.2	<40mpa	<60mpa	모따기 지_최소	O- 링 와이어 직경 디_O
12 ~ 49	D-7.2	8.6	0.25	0.2	5	3.55
50 ~ 121	D-10.6	10.6	0.3	0.2	7	5.3
122 ~ 1500	D-14	13.8	0.5	0.3	8	7
참고 : 압력> 60mpa의 경우 씰 루트 영역은 H8/F8 적합성 공차와 초고 압력 씰 Smax <0.05를 사용합니다.

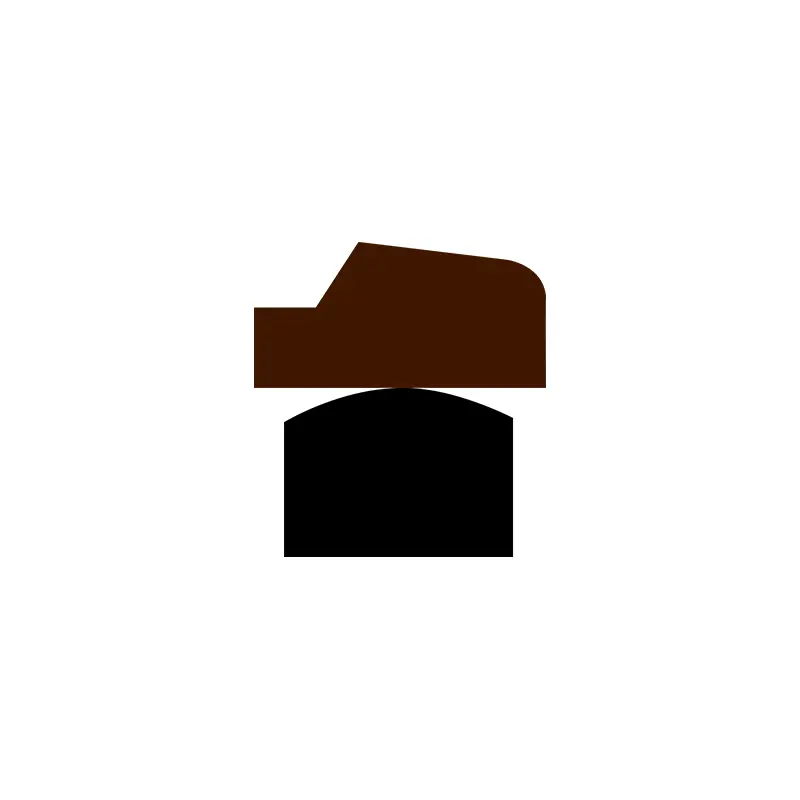

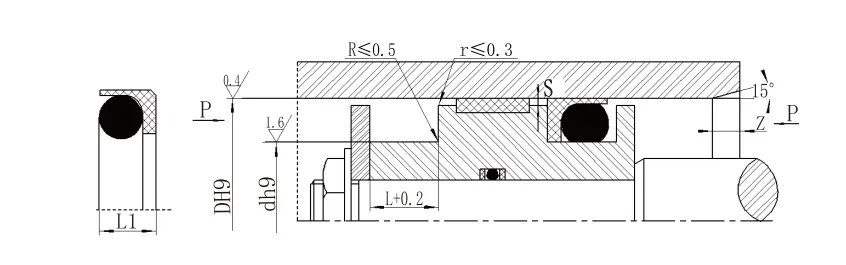

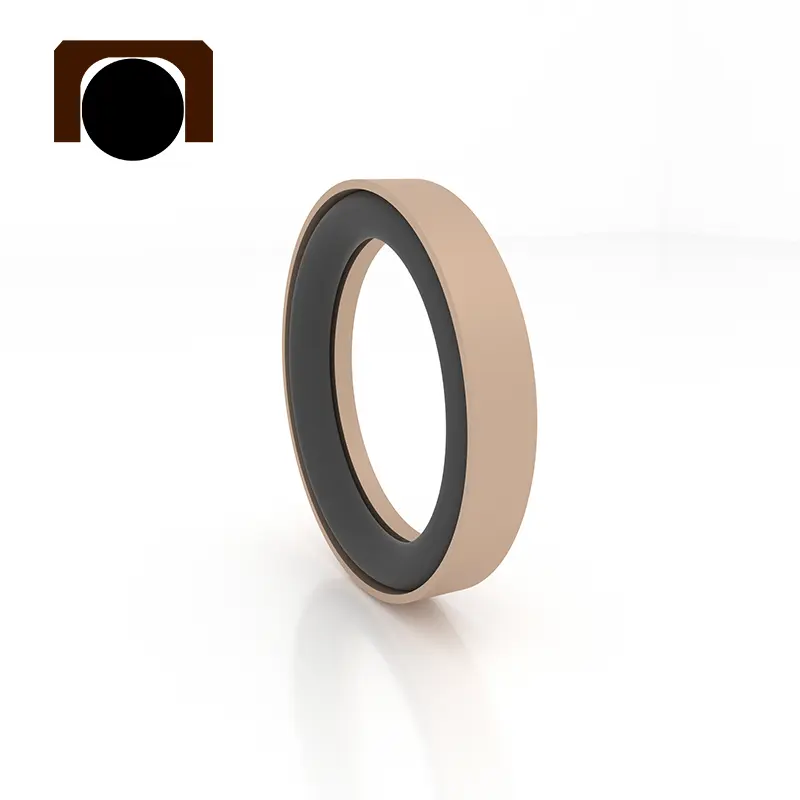

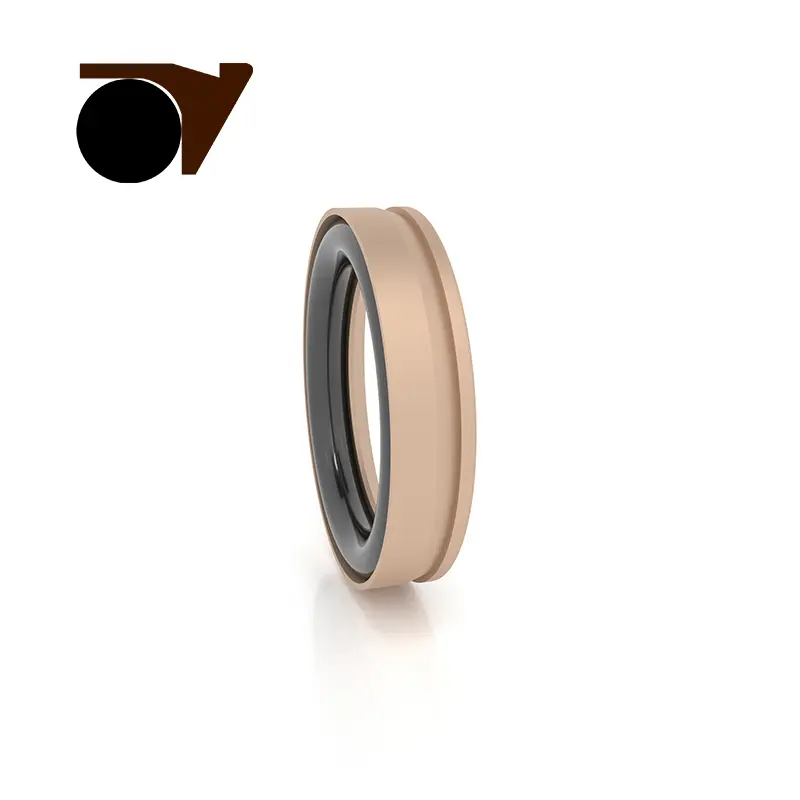

RC56 사양 (매개 변수 범위 내의 모든 사양을 사용할 수 있습니다)
표준 유형 DH9 RC56	가벼운 하중 DH9 RC56-Q	무거운 하중 DH9 RC56-Z	그루브 직경 D H9	그루브 너비 L^+0.2	씰 높이 L1	둥근 모서리 r맥스	방사형 클리어런스 s_맥스		모따기 Z_최소	O- 링 와이어 직경 d_O
표준 유형 DH9 RC56	가벼운 하중 DH9 RC56-Q	무거운 하중 DH9 RC56-Z	그루브 직경 D H9	그루브 너비 L^+0.2	씰 높이 L1	둥근 모서리 r맥스	<20mpa	<40mpa	모따기 Z_최소	O- 링 와이어 직경 d_O
8 ~ 12.9	13 ~ 23.9	-	D-3.8	4	3.6	0.3	0.2	0.15	3	1.8
13 ~ 23.9	24 ~ 49.9	8 ~ 12.9	D-5.2	4.7	4.3	0.4	0.25	0.2	4	2.65
24 ~ 49.9	50 ~ 121.9	13 ~ 23.9	D-6.8	6.2	5.6	0.4	0.3	0.2	5	3.55
50 ~ 121.9	122 ~ 629	24 ~ 49.9	D-10.0	9.2	8.5	0.5	0.35	0.25	7	5.3
122 ~ 629	630 ~ 999	50 ~ 121.9	D-13.0	12.3	10.6	0.6	0.35	0.25	10	7.00
630 ~ 999	1000 ~ 1599	122 ~ 629	D-16	13.6	12	0.7	0.5	0.3	12	8.6
1000 ~ 1599	≥1600	630 ~ 999	D-18.5	16	14.5	0.8	0.6	0.4	15	10.0
≥1600	-	1000 ~ 1599	D-22	19	17	1.0	0.7	0.6	20	12.0
참고 : 1. 압력> 60mpa의 경우 씰 루트 면적은 H8/F8 일치 공차와 초고 압력 씰 Smax <0.05를 사용합니다. 2. 실린더 직경> 30mm의 경우 닫힌 홈에 설치할 수 있습니다. 회사에 문의하십시오.

RC57 사양 (O- 링 GB1235 일치) (매개 변수 범위 내의 모든 사양을 사용할 수 있습니다)
조리개 범위 D H9	그루브 직경 D H9	그루브 너비 엘^+0.2	씰 높이 L1	둥근 모서리 r맥스	방사형 클리어런스 s_맥스		모따기 지_최소	O- 링 와이어 직경 디_O
조리개 범위 D H9	그루브 직경 D H9	그루브 너비 엘^+0.2	씰 높이 L1	둥근 모서리 r맥스	<20mpa	<40mpa	모따기 지_최소	O- 링 와이어 직경 디_O
8 ~ 27	D-4.6	4.5	4	0.4	0.25	0.15	4	2.4
28 ~ 55	D-6.8	6.2	5.6	0.4	0.25	0.2	5	3.5
56 ~ 169	D-10.8	9.8	8.9	0.5	0.3	0.2	8	5.7
170 ~ 1500	D-16.0	13.6	12	0.7	0.5	0.3	12	8.6
주문 예 RC57—80x69.2x9.8-PTFE3-R01
모델 실린더 직경 x 그루브 직경 x 그루브 폭 ptfe3, R01 재료 코드
